立磨主要控制参数

立磨中控操作知识要点丹麦史密斯(F.L.Smidth)公司生产的ATOX50立磨，共有3个圆柱形磨辊，相互成120°分布，相对磨盘垂直安装，三个磨辊由中心架上三个法兰与辊轴法兰相连为一体，再由三个液力拉伸杆分别通过与三个辊轴另一端部相连，将液压力向磨盘与料层传递。

一、立磨系统主要控制参数及意义1. 主电机电流：主电机电流大小反映了磨盘上物料的多少，喂料量大或循环料多则主电机电流变大。

2. 压差：磨机压差是磨机管道入口与中上部两测点之间的静压差，是反映系统工况变化较为敏感的参数。

压差的稳定对磨机的正常工作至关重要，是立磨操作的核心参数，压差的变化主要取决于喂料量和物料粒度的变化，压差稳定标志着入磨物料量和出磨物料量趋于平衡，当压差上升说明入磨物料量大于出磨物料量，内循环量增加，此时的现象为主电机电流升高，选粉机效率上升，整个系统的通风阻力增大，外循环量也同时增加，此时可考虑适当减料操作。

当压差下降，说明入磨物料量小于出磨物料量，内循环量降低，料层厚度变薄。

当压差急剧下降时，出磨物料过多，导致磨内物料减少，料层急剧下降，此时应及时采取措施（比如及时增加喷水，使料层变厚，稳定料层，也可以直接抬辊）以避免振动太大而跳磨。

影响压差的因素包括喂料量，研磨压力，系统风量，选粉机转速，磨内喷水，原料粒度等。

3. 料层厚度：立磨是应用料床粉磨的原理进行物料的粉磨，料层其实是夹在磨辊和磨盘之间的缓冲垫，当料层过薄时，它的缓冲作用就会减弱，振动就会加大，所以说合适的料层厚度，稳定的料层是立磨粉磨的基础，也是立磨操作的关键。

料层厚度应为磨辊直径的%±20mm，如ATOX50磨，磨辊直径3000mm，因此60±20mm 是适宜的料层厚度。

4. 研磨压力：研磨压力是稳定磨机运行的重要因素，也是影响立磨主电机功率、产量和粉磨效率的主要因素，在一定范围内，研磨压力与磨机产量成正比，当磨机电流增加、循环量增加、压差过大、料层过厚，可适当增加研磨压力，从而降低料层，稳定磨况。

立磨参数的控制及操作一、立磨参数的控制1磨机通风(1)风量控制①出磨气体中的含尘(成品)浓度应在550~800m3之间。

②出磨管道风速一般要大于20m∕s,避免水平布置。

③喷嘴环处的标准风速为90m∕s o④当物料的易磨性不好，磨机的产量低，喷嘴环风速较低时，根据需要用铁板挡上磨混后喷嘴环的风孔，减少通风面积，增加风速。

挡多少个孔，要通过平衡计算确定。

⑤根据具体情况通风量可在70%-105%范围内调整，但窑磨串联的系统应不影响窑系统的操作。

(2)风温的控制①生料磨出磨风温不许超过120o C z否则软连接受损，旋风筒分格轮可能膨胀卡停，磨机容易产生振动；煤磨出磨风温视煤质情况而定，挥发分高则出磨风温要低，反之可以高些。

一般控制在100。

C以下,以免发生燃烧、爆炸等现象。

②烘磨时入口风温不能超过20(ΓC,以免使磨辑内润滑油变质。

(3)系统漏风系统漏风是指立磨本体及出磨管道、收尘器等处的漏风。

在总风量确定的情况下，系统漏风会使喷嘴环处的风速降低，导致吐渣严重。

出口风速降低，使成品的排出量减少，循环负荷增加，压差升高，总风量减少，易造成饱磨、振动停车，还会降低产量，造成结露。

如果为了保持喷嘴环处的风速，而增加通风量，将会增加风机和收尘器的负荷，浪费能源。

同时也受风机能力和收尘器能力的限制。

德方认为MPS立式磨系统漏风要低于4%,根据我国国情,应按低于10%漏风进行风路设计。

2、拉紧力拉紧力的选用与物料特性及磨盘料层厚度有关，因为立磨是料床粉碎，挤压力通过颗粒间互相传递，当超过物料的强度时被挤压破碎，挤压力越大破碎程度越高，因此，越坚硬的物料所需拉紧力越大。

在其他因素不变的情况下，液压装置的拉紧力越大，作用于料床上物料的正压力越大，粉碎效果就越好。

但拉紧力过高会增加引起振动的概率，电动机电流也会相应增加。

因此操作人员要根据物料的易磨性、产量和细度指标以及料床形成情况和控制厚度及振动情况等统筹考虑拉紧力的设定值。

目录立磨工艺操作管理 (2)42500tpd熟料线原料立磨(MPS型)及ATOX50原料立磨操作管理 (10)4.1 热风炉开磨操作 (10)5 40tph及以上规格煤磨操作管理 (16)6立磨系统的优化操作 (24)6．1 调整喂料 (24)立磨主要控制参数 (35)立磨工艺操作管理1 立磨的历史及发展现状在水泥生产中，传统的生粉料磨系统是球磨机粉磨系统，而当立磨出现以来，由于它以其独特的粉磨原理克服了球磨机粉磨机理的诸多缺陷，逐渐引起人们的重视。

特别是经过技术改进后的立磨与球磨系统相比，有着显著的优越性，其工艺特点尤其适宜于大型预分解窑水泥生产线，因为它能够大量利用来自预热器的余热废气，能高效综合地完成物料的中碎、粉磨、烘干、选粉和气力输送过程，集多功能于一体。

由于它是利用料床原理进行粉磨，避免了金属间的撞击与磨损，金属磨损量小、噪音低；又因为它是风扫式粉磨，带有内部选粉功能，避免了过粉磨现象，因此减少了无用功的消耗，粉磨效率高，与球磨系统相比，粉磨电耗仅为后者的50%～60%，还具有工艺流程简单、单机产量大、入料粒度大、烘干能力强、密闭性能好、负压操作无扬尘、对成品质量控制快捷、更换产品灵活、易实现智能化、自动化控制等优点，故在世界各国得到广泛应用。

已成为当今国际上生料粉磨和煤粉磨的首选设备。

立磨又称立式磨、辊磨、立式辊磨。

第一台立磨是上个世纪二十年代在德国研制出来的。

第一台用于水泥工业的立磨于1935年在西德出现，立磨在欧洲的水泥厂使用多年以后，才在美国和加拿大得到采用，欧洲和美、加之所以乐于发展和应用立磨，是由于当时欧洲各国的燃料和和电力费用比较高。

美国也是因为后来能耗费用上升，才促使其对立磨增加兴趣。

美国第一台立磨是在1973年末投入运转。

后来，日本、埃及、黑西哥、新西兰、阿根廷、刚果等国也采用了立磨。

进入上个世纪末，东南亚一带地区经济快速发展，同时也带动了水泥市场的蓬勃发展。

国际上的大型水泥生产线如雨后春笋般地在这个地区兴建，大型立磨也大量的得到了采用。

立磨操作流程和知识一、磨机基本操作知识生料粉磨不过将大颗粒的物料研磨成粉末状的物料，在整个生料粉磨的工序过程中不过发生了物理变化。

所以磨机的操作及调整比较简单。

在磨机操作过程中主要控制以下参数：（一）磨机振动（二）主电机电流（三）磨机压差（四）出磨温度（五）喂料量（六）研磨压力（七）各设施的监控参数（八）生料质量控制指标（一）磨机的振动立磨操作中不论从稳固操作仍是保护设施的角度来说都力争磨机的振动小，磨机的振动越小越好。

自然磨机的振动和居多因数有关，总结归纳主要有以下几方面：①机械磨机在初始设计及安装过程中因为基础设计强度不够及安装找正出现问题后磨机的振动都会较大，假如磨机内部构造制作过程中出现尺寸不符等现象后磨机的振动也会偏大，如磨辊的安装角度不合要求、排渣仓底板不平坦、磨盘衬板高低不一样等。

②电气假如测振仪表出现故障或磨机电气设施安装过程中障蔽电缆选择不对也会造成磨机的振动误报，磨机振动值大。

③工艺操作若是在磨机操作过程中出现喂料量过大或过小、出磨温度过高或过低、磨内进入大块或进入铁质资料等都会惹起磨机的振动大。

总之立磨振动是由诸多因数影响造成的，在平时的操作保护过程中要正确的判断振动的原由一定联合磨机的运行参数及现场设施的运行状况来综合判断剖析。

立磨操作过程中力争振动值越小越好。

（二）主电机电流磨机主电机电流反应的是磨机运行过程中做功的大小，立磨操作过程中力争主电机电流适合稳固，防止出现电流过大造成磨机过载跳停现象出现。

要控制磨机的电流在适合的范围以内，一定综合考虑喂料量、出磨温度、研磨压力等参数控制在适合的范围以内。

假如喂料不均衡、出磨温度过低、研磨压力过多数会造成磨机的电流过大影响主电机的稳固运行，同时造成系统的工序电耗高，造成不用要的能源浪费。

假如磨机主电机电流屡次颠簸大体惹起注意，一方面要在操作中进行调整，另一方面要通知机械专业检查液压系统蓄能器的工作状况，假如蓄能器出现破坏现象没有缓冲作用也会出现主电机电流颠簸大。

填空题1、石灰石取料机的主要有箱形主梁、刮板输送部分、耙车系统、固定梁端、摆动梁端、动力电缆盘、控制电缆盘、电控部分等构成。

2、石灰石取料机的操作有机上自动、机上手动、机旁维修三种。

3、配料控制的三个率值是KH、SM、IM。

4、生料的四种化学成分是CaO、SiO2、Fe2O3、Al2O3。

5、本系统配料有哪几种物料：石灰石、砂岩、粘土、铁矿石。

6、立磨兼有烘干、破碎、粉磨、选粉、输送五项功能；7、新型ATOX-50磨喷环最大设计面积4.8m2, 挡料环高度200mm，配套选粉机最高转速45～90rpm。

8、你所操作的磨机驱动电机额定功率为3800kW，转子额定电压是6000V。

9、原料磨的规格：ATOX-50，设计产量430t/h，主电机功率3800KW；选粉机的型号：RAR-LVT50，磨盘直径：5000mm，磨辊规格φ3000x1000mm。

10、立磨规格型号ATOX-50 , 每个辊子有辊皮12 块，磨盘衬板24 块，刮板8 块，挡料圈有6 层。

11、立磨的设计产量与磨盘直径及转速、磨辊数量及宽度、喷咀环面积、研磨压力、磨通风量等因素有关。

12、ATOX50立磨所配备磨辊辊皮的厚度是225mm，磨盘衬板的厚度是312mm。

13、原料立磨喷口环作用是改变磨内风向，使废气形成旋流进入磨腔；喷口环盖板的作用是改变通风面积，提高风速；挡料圈的作用是保持一定的料层。

14、液压站作用升降辊、研磨施压。

15、立磨液压系统氮气囊预冲压力的主要作用是蓄能缓冲。

16、立磨系统润滑部分（非干油）共分主减速机润滑站、磨辊润滑站、主电机润滑、液压张紧站及选粉机润滑站五大部分。

17、立磨密封风机的作用是防止灰尘进入磨辊轴承内部损坏轴承，降温。

18、立磨磨机喷水的作用是稳定料层，降温。

19、喷口环盖板与挡料圈有10mm的间隙。

20、选粉机静叶片有68块，叶片间隙应控制在55±5mm 。

21、入磨回转阀叶片与壳体的间隙应控制在10mm 。

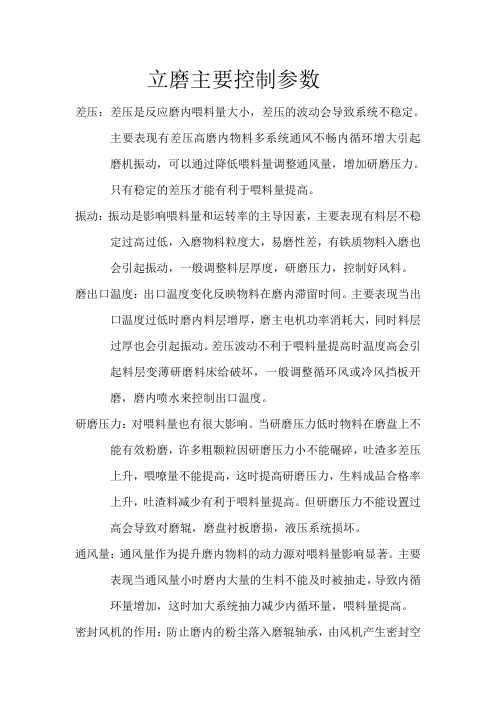

立磨主要控制参数差压：差压是反应磨内喂料量大小，差压的波动会导致系统不稳定。

主要表现有差压高磨内物料多系统通风不畅内循环增大引起磨机振动，可以通过降低喂料量调整通风量，增加研磨压力。

只有稳定的差压才能有利于喂料量提高。

振动：振动是影响喂料量和运转率的主导因素，主要表现有料层不稳定过高过低，入磨物料粒度大，易磨性差，有铁质物料入磨也会引起振动，一般调整料层厚度，研磨压力，控制好风料。

磨出口温度：出口温度变化反映物料在磨内滞留时间。

主要表现当出口温度过低时磨内料层增厚，磨主电机功率消耗大，同时料层过厚也会引起振动。

差压波动不利于喂料量提高时温度高会引起料层变薄研磨料床给破坏，一般调整循环风或冷风挡板开磨，磨内喷水来控制出口温度。

研磨压力：对喂料量也有很大影响。

当研磨压力低时物料在磨盘上不能有效粉磨，许多粗颗粒因研磨压力小不能碾碎，吐渣多差压上升，喂嘹量不能提高，这时提高研磨压力，生料成品合格率上升，吐渣料减少有利于喂料量提高。

但研磨压力不能设置过高会导致对磨辊，磨盘衬板磨损，液压系统损坏。

通风量：通风量作为提升磨内物料的动力源对喂料量影响显著。

主要表现当通风量小时磨内大量的生料不能及时被抽走，导致内循环量增加，这时加大系统抽力减少内循环量，喂料量提高。

密封风机的作用：防止磨内的粉尘落入磨辊轴承，由风机产生密封空气通过装在机架上方的管路导入磨辊轴承，在导风管路中装有一个关节轴承的结点以防止磨辊运动时的位移影响刚性连接，由于磨机内为负压。

因此密封气体由环行密封益出，阻止了机内粉尘进入运行轴承内。

磨内喷水的作用：1，降低磨机出口温度。

2，稳定磨内料蹭厚度，主要表现磨内喷水由水泵加压通过喷嘴产生雾化水，对物料特别是粉料本雾化水增加自身的重量，粉料这时不易被悬浮起来使磨盘料层稳定。

内循环：指物料在磨盘上粉磨后经过选粉机收集重新入磨，调整好选粉机的导向叶片及转子速度使合格的物料能及时出磨节约了磨机内有效空间避免过粉磨现象，提高粉磨效率。

TRM32.3立磨控制参数（出磨温度80-90度，90°报警）1，主减速机推力瓦温度：65度报警，70度跳停输入轴承温度：80度报警，85度跳停振动值控制：垂直4mm/s (5.5mm/s延时4秒钟抬辊)水平6mm/s (7mm/s延时1秒钟抬辊)2、选粉机选粉机的转速初步定为170rpm，之后根据成品细度再具体进行调整。

分离器轴承温度：上轴承80度报警，95度停机下轴承90度报警，100度停机3、液压系统液压系统工作压力：8~11Mpa蓄能器工作压力：5Mpa液压系统缓冲压力：2~2.5Mpa蓄能器缓冲压力：1.8Mpa4、两道锁风阀阀板的开闭周期：阀板的开启周期为：4-5秒5、磨辊限位开关的设置高限位：三个磨辊抬起并全部达到高限位时，液压系统停止抬辊命令低限位：三个磨辊的任何一个磨辊在低限位报警时，延时3-5秒钟后，液压系统启动抬辊命令6、干油润滑系统7、减速机润滑系统8、液压系统及磨辊润滑系统9、立磨抬辊条件（1）立磨主电机启动前，磨辊必须在抬起的位置（2）两道锁风阀、输送皮带故障时，必须抬辊（3）磨辊低限报警延时超过3-5秒时（任何一个磨辊）（4）振动值达到抬辊的条件时10、磨机跳停条件（1）供料系统重故障皮带或定量给料秤不能正常工作（2）外循环重故障外循环皮带重故障两道锁风阀重故障，如：油温高于55度或低于15度(3)磨机主体重故障（a）主电机温度过高定子温度：125度报警，135度停机轴承温度：80度报警，85度停机（b）主电机振动不正常（c）选粉机故障（d）密封风机压力不正常：2-3.4Kpa为正常范围，压力超出正常范围延时4-5秒（4）稀油站重故障（a）推力瓦轴温过高：65度报警，70度停机（b）高速轴温度过高：80度报警，85度停机（c）减速机稀油站重故障报警：来自稀油站控制箱（d）稀油站运行不正常（e）稀油站不允许远程启动（5）磨辊液压重故障磨辊液压站液位超低或液压油温度高（6）风循环重故障（7）入库机组重故障。

员不能不看的文章ATOX50型原料立磨操作体会我厂5000t/d熟料（二线）生产线的原料磨系统是引进丹麦F.L.Smidth 公司生产的ATOX50大型辊式立磨，1996年10月开始试运转。

生产初期，由于操作经验不足，磨机振动跳停频繁。

经过不断的总结和提高，改进操作方法，优化工艺运行参数，终于使磨机保持连续稳定运转，达到了节能降耗的目的。

1、ATOX50型原料立磨的工作原理和特点：辊式磨与球磨相比在粉磨机理上有明显的区别，它是借助磨辊和磨盘的相对运动为碾磨装置来粉磨物料的机械。

当物料处于立磨装置的作业区时，大块物料被压碎，细物料受压后形成一层料床，颗粒之间相互摩擦、剪切使棱角和边缘剥落而被粉碎，因此它属于料床粉磨。

在粉磨的同时，通过风环进入磨内的热气体对含水份的物料进行烘干。

它又属于风扫式磨，以一定速度上升的气体，将已被粉碎的物料经回转式选粉机选粉后，合格的细粉随气流排出磨外，而被分离的粗粉则重新回落到磨盘上进行再粉磨。

物料的颗粒在此作往复运动，每分钟达到20-30次之多，因此，ATOX50型原料立磨的粉磨效率比较高。

未经辊子粉碎或未被粉碎成小颗粒的物料，被磨盘甩到固定在磨机壳体的风环处，以高达60-70m/s以上速度通过风环的热气体将这部分物料吹回到磨盘上进行再粉磨。

就这样物料被反复粉磨、烘干直至达到成品细度要求，随气体出磨，在旋风筒和系统的收尘装置中收集下来。

辊式磨具有高效节能的特点。

据统计：我厂ATOX50型立磨，2002年1-12月共生产生料248.35万吨，系统用电5629.6万Kwh，生料系统电耗为22.67Kwh/T。

而我厂一线两台球磨机，20 02年生产生料245.607万吨，系统用电8289.24 万Kwh，系统电耗为33.75Kwh/T。

除了节能以外，还有以下特点：（1）一台磨机同时对物料进行烘干、粉磨和分级，工艺流程简单；（2）与球磨相比，占地面积小；（3）金属磨耗小；（4）磨机噪音比球磨小；（5）维修方便；（6）可大量利用预热器的窑尾废气。

立磨操作控制参数立磨主要控制参数为：磨内通风量、料层厚度、振动值、研磨压力、压差。

一．磨机通风量；立磨也是一种风扫磨，通风量要适当。

风量不足，合格的生料不能及时带出，料层增厚，排渣量增多，设备负荷高，产量降低；风量过大，料层过薄，影响磨机稳定运转。

因此，磨机通风量一定与产量相匹配，不宜时大时小，应保稳定。

原则上，操作员选择的通风量，应以更有利于保持磨机负荷相对稳定值，并力求振动最小，排渣料最少，产量最高、质量最好。

在实际操作中，操作员根据风机转速、电流、压差、喂料量、进出口负压、温度等变化的趋势，了解磨机运行情况，并结合磨机振动、排渣量、产品质量等进行调整，一般是通过调整循环风机的速度和风门的开度以求迖到最佳通风量。

二、料层厚度；立磨稳定运转的另一重要因素是料层稳定。

料层稳定，风量、风压和喂料量才能稳定，否则就要通过调节风量和喂料量来维持料层厚度。

若调节不及时就会引起震动加剧，电机负荷上升或跳停等问题。

理论上讲，料层厚度应为磨辊直径的百分之二正负二十毫米，这就要求操作员密切注意料层变化，尽量控制在最佳的范围内，以保证磨机稳定运行。

三、振动值：振动是立磨工作中普遍存在的一个现象，合理的振动是允许的，但震动过大，则会造成磨盘和磨辊以及衬板的机械损坏。

所以应当严格控制振动在2.0mm/s以下。

四、研磨压力：研磨压力大，研磨作用增强，产量高；反之则产量低。

但研磨圧力不宜过大，否则会增加主电机负荷，同时容易使磨机震动加剧，损坏衬板及其它设备。

五、压差；压差是指风环处的压力损失，它也是立磨操作中最为重要的控制参数之一。

在立磨运行中，磨内负荷量的变化不仅从磨电流，料层厚度、震动值等参数上反应出来，而且压差更能反映磨内情况。

压差增大，磨内负荷加大；压差变小，说明磨内物料少，研磨层迅速减薄，磨内负荷下降。

这两种情况，都会因料层不稳，使震动加剧，粉磨阻力增大，磨机输入功率增加，磨机电流也忽高怱低大幅摆动，直到磨机震动停或稳定下来为止。

一、ATOX磨：(资料来源于华新水泥股份有限公司)
A TOX磨机的操作控制参数：
A TOX磨机与钢球磨机单位电耗的比较kWh/t
参考文献：
叶承君.A TOX磨机的生产操作经验.华新水泥股份有限公司.湖北.黄石.水泥2.DFRM:
HRM:
参考文献：
1. 田志东.DFRM立磨及系统开发与应用. 山西新东方机械有限公司.山西.太原. 机械管理开发
2. 胡子龙.HRM立磨在2500t\d水泥熟料线上的应用.浙江虎山集团.浙江.江山.工艺装备。
