什么是双积分式ADC（模数转换器）1．转换方式 V-T型间接转换ADC。
2. 电路结构图11.11.1是这种转换器的原理电路，它由积分器(由集成运放A组成)、过零比较器(C)、时钟脉冲控制门（G）和计数器（FF0～FFn）等几部分组成。
图11.11.1 双积分A/D转换器(1)积分器积分器是转换器的核心部分，它的输入端所接开关S1由定时信号Qn控制。
当Qn为不同电平时，极性相反的输入电压vI和参考电压 VREF将分别加到积分器的输入端，进行两次方向相反的积分，积分时间常数τ=RC。
(2)过零比较器过零比较器用来确定积分器的输出电压v0过零的时刻。
当v0≥0时，比较器输出vC为低电平；当v0<0时，vC为高电平。
比较器的输出信号接至时钟控制门(G)作为关门和开门信号。
(3)计数器和定时器它由n+1个接成计数器的触发器FF0～FFn-1串联组成。
触发器FF0～FFn-1组成n级计数器，对输入时钟脉冲CP计数，以便把与输入电压平均值成正比的时间间隔转变成数字信号输出。
当计数到2n个时钟脉冲时，FF0～FFn-1均回到0态，而FFn 翻转到1态，Qn=1后开关 S1从位置A转接到B。
(4)时钟脉冲控制门时钟脉冲源标准周期Tc，作为测量时间间隔的标准时间。
当vC=1时，门打开，时钟脉冲通过门加到触发器FF0的输入端。
3.工作原理双积分ADC 的基本原理是对输入模拟电压和参考电压分别进行两次积分，将输入电压平均值变成与之成正比的时间间隔，然后利用时钟脉冲和计数器测出此时间间隔，进而得到相应的数字量输出。
由于该转换电路是对输入电压的平均值进行变换，所以它具有很强的抗工频干扰能力，在数字测量中得到广泛应用。
下面以输入正极性的直流电压vI为例，说明电路将模拟电压转换为数字量的基本原理。
电路工作过程分为以下几个阶段进行，图中各处的工作波形。
(1) 准备阶段首先控制电路提供CR信号使计数器清零，同时使开关S2闭合，待积分电容放电完毕后，再使S2断开。

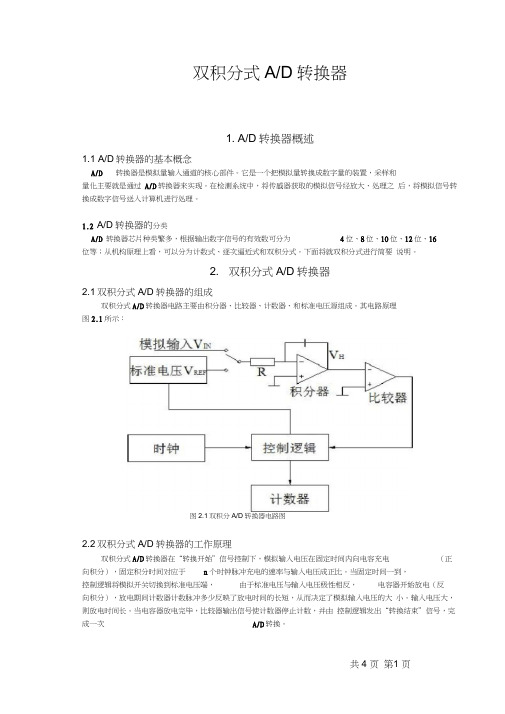

双积分式A/D转换器1. A/D转换器概述1.1 A/D转换器的基本概念A/D 转换器是模拟量输入通道的核心部件。
它是一个把模拟量转换成数字量的装置，采样和量化主要就是通过A/D转换器来实现。
在检测系统中，将传感器获取的模拟信号经放大、处理之后，将模拟信号转换成数字信号送入计算机进行处理。
1.2 A/D转换器的分类A/D 转换器芯片种类繁多，根据输出数字信号的有效数可分为4位、8位、10位、12位、16位等；从机构原理上看，可以分为计数式、逐次逼近式和双积分式。
下面将就双积分式进行简要说明。

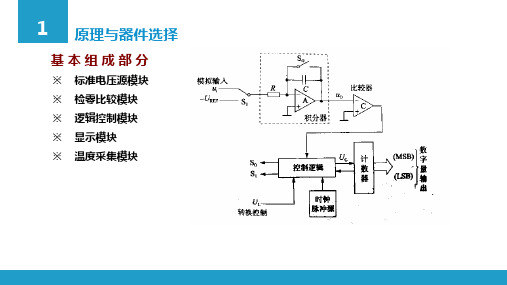

2. 双积分式A/D转换器2.1双积分式A/D转换器的组成双积分式A/D转换器电路主要由积分器、比较器、计数器、和标准电压源组成。
其电路原理图2.1所示：图2.1双积分A/D转换器电路图2.2双积分式A/D转换器的工作原理双积分式A/D转换器在“转换开始”信号控制下，模拟输入电压在固定时间内向电容充电（正向积分），固定积分时间对应于n个时钟脉冲充电的速率与输入电压成正比。
当固定时间一到，控制逻辑将模拟开关切换到标准电压端，由于标准电压与输入电压极性相反，电容器开始放电（反向积分），放电期间计数器计数脉冲多少反映了放电时间的长短，从而决定了模拟输入电压的大小。
输入电压大，则放电时间长。
当电容器放电完毕，比较器输出信号使计数器停止计数，并由控制逻辑发出“转换结束”信号，完成一次A/D转换。
首先，电路对输入的未知模拟量1V H 与输入模拟电压输出为0。
RC V N 平均值成正比,V N 进行固定时间t 0的积分，积分器输出为： t 010 V IN dt ^~）t 0V INRC然后转换为对标准电压进行反向积分，经过时间(2.1)即: 由此得出:V HV HRC 0tV REFdt1RC t ?VREFV INvREF?t °若将对V IN 的积分时间记为 2000则有:V INt oV REF2000 tt ，积分器（2.2）（2.3）（2.4）双积分式A/D 转换器的工作原理如图 22所示:固鞠率固定积分时间图2.2双积分式A/D 转换器的工作原理2.3双积分式A/D 转换器的公式推导从图2.2中可以看出，对标准电压进行反向积分的时间t 正比于输入模拟电压，输入模拟电压越大，反向积分所需要的时间越长。

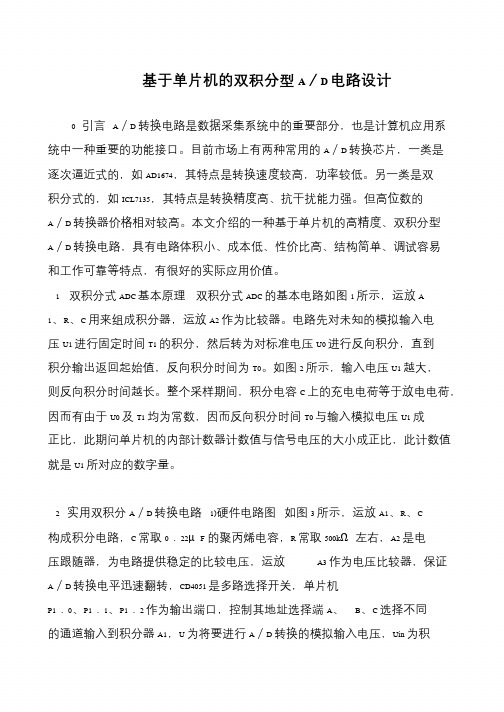

基于单片机的双积分型A／D 电路设计0 引言A／D 转换电路是数据采集系统中的重要部分，也是计算机应用系统中一种重要的功能接口。
目前市场上有两种常用的A／D 转换芯片，一类是逐次逼近式的，如AD1674，其特点是转换速度较高，功率较低。
另一类是双积分式的，如ICL7135，其特点是转换精度高、抗干扰能力强。
但高位数的A／D 转换器价格相对较高。
本文介绍的一种基于单片机的高精度、双积分型A／D 转换电路，具有电路体积小、成本低、性价比高、结构简单、调试容易和工作可靠等特点，有很好的实际应用价值。
1 双积分式ADC 基本原理双积分式ADC 的基本电路如图1 所示，运放A 1、R、C 用来组成积分器，运放A2 作为比较器。
电路先对未知的模拟输入电压U1 进行固定时间T1 的积分，然后转为对标准电压U0 进行反向积分，直到积分输出返回起始值，反向积分时间为T0。
如图2 所示，输入电压U1 越大，则反向积分时间越长。
整个采样期间，积分电容C 上的充电电荷等于放电电荷，因而有由于U0 及T1 均为常数，因而反向积分时间T0 与输入模拟电压U1 成正比，此期问单片机的内部计数器计数值与信号电压的大小成正比，此计数值就是U1 所对应的数字量。

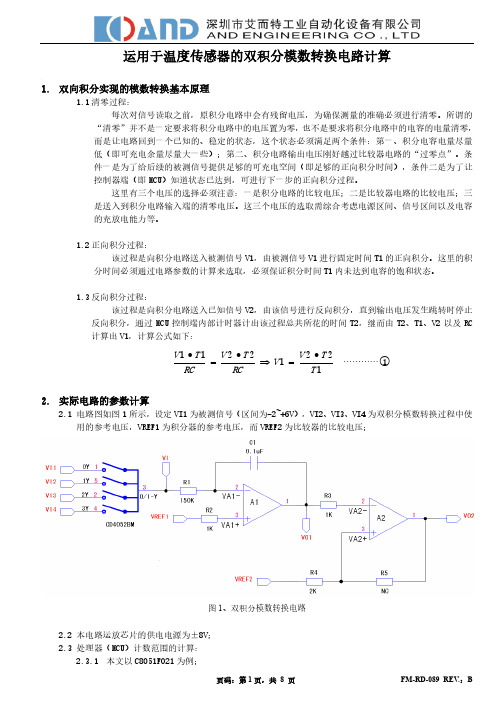

2 实用双积分A／D 转换电路1)硬件电路图如图3 所示，运放A1、R、C 构成积分电路，C 常取0．22μF的聚丙烯电容，R 常取500kΩ左右，A2 是电压跟随器，为电路提供稳定的比较电压，运放A3 作为电压比较器，保证A／D 转换电平迅速翻转，CD4051 是多路选择开关，单片机P1．0、P1．1、P1．2 作为输出端口，控制其地址选择端A、B、C 选择不同的通道输入到积分器A1，U 为将要进行A／D 转换的模拟输入电压，Uin 为积。
