ESD静电防护知识及标准

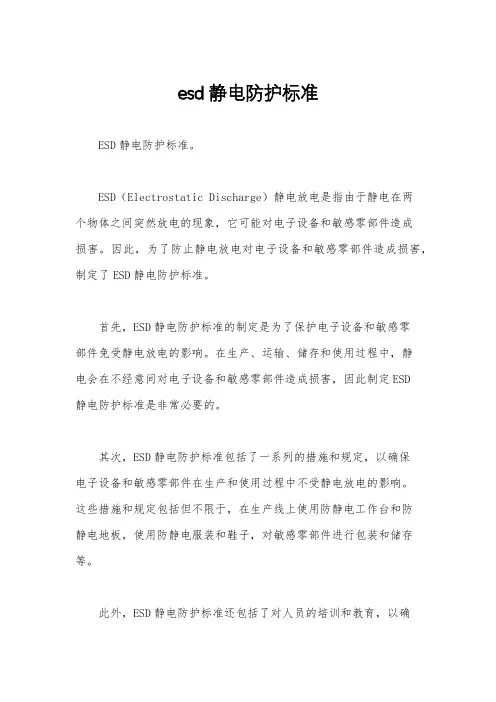

esd静电防护标准
ESD静电防护标准。

ESD（Electrostatic Discharge）静电放电是指由于静电在两
个物体之间突然放电的现象，它可能对电子设备和敏感零部件造成
损害。

因此，为了防止静电放电对电子设备和敏感零部件造成损害，制定了ESD静电防护标准。

首先，ESD静电防护标准的制定是为了保护电子设备和敏感零
部件免受静电放电的影响。

在生产、运输、储存和使用过程中，静
电会在不经意间对电子设备和敏感零部件造成损害，因此制定ESD
静电防护标准是非常必要的。

其次，ESD静电防护标准包括了一系列的措施和规定，以确保
电子设备和敏感零部件在生产和使用过程中不受静电放电的影响。

这些措施和规定包括但不限于，在生产线上使用防静电工作台和防
静电地板，使用防静电服装和鞋子，对敏感零部件进行包装和储存等。

此外，ESD静电防护标准还包括了对人员的培训和教育，以确
保他们能够正确地使用防静电设备和遵守防静电规定。

只有人员能够正确地使用防静电设备和遵守防静电规定，才能有效地保护电子设备和敏感零部件不受静电放电的影响。

总的来说，ESD静电防护标准是为了保护电子设备和敏感零部件不受静电放电的影响而制定的一系列措施和规定。

只有严格遵守ESD静电防护标准，才能有效地保护电子设备和敏感零部件不受静电放电的影响，从而确保它们的正常运行和使用。

静电放电（ESD）及防护基础知识一. 术语及定义1.静电：物体表面过剩或不足的静止的电荷2.静电场：静电在其周围形成的电场3.静电放电：两个具有不同静电电位的物体，由于直接接触或静电场感应引起两物体间的静电电荷的转移。

静电电场的能量达到一定程度后，击穿其间介质而进行放电的现象就是静电放电。

4.静电敏感度：元器件所能承受的静电放电电压5.静电敏感器件：对静电放电敏感的器件6.接地：电气连接到能供给或接受大量电荷的物体，如大地，船等.7中和：利用异性电荷使静电消失8防静电工作区：配备各种防静电设备和器材，能限制静电电位，具有明确的区域界限和专门标记的适于从事静电防护操作的工作场地二、静电的产生：1.摩擦:在日常生活中，任何两个不同材质的物体接触后再分离，即可产生静电，而产生静电的最普通方法，就是摩擦生电。

材料的绝缘性越好，越容易是使用摩擦生电。

另外，任何两种不同物质的物体接触后再分离，也能产生静电；。

2. 感应：针对导电材料而言，因电子能在它的表面自由流动，如将其置于一电场中，由于同性相斥，异性相吸，正负离子就会转移。

3. 传导：针对导电材料而言，因电子能在它的表面自由流动，如与带电物体接触，将发生电荷转移。

三、静电对电子工业的影响集成电路元器件的线路缩小，耐压降低，线路面积减小，使得器件耐静电冲击能力的减弱，静电电场（Static Electric Field）和静电电流（ESDcurrent）成为这些高密度元器件的致命杀手。

同时大量的塑料制品等高绝缘材料的普遍应用，导致产生静电的机会大增。

日常生活中如走动，空气流动，搬运等都能产生静电。

人们一般认为只有CMOS类的晶片才对静电敏感，实际上，集成度高的元器件电路都很敏感。

A．静电对电子元件的影响A）静电吸附灰尘，改变线路间的阻抗，影响产品的功能与寿命。

B）因电场或电流破坏元件的绝缘或导体，使元件不能工作（完全破坏）。

C）因瞬间的电场或电流产生的热，元件受伤，仍能工作，寿命受损。

esd防护基础知识ESD防护基础知识ESD（Electrostatic Discharge，静电放电）是指由于电荷失衡引起的电流放电现象，是一种常见的电磁干扰问题。

在现代电子产品的制造和使用过程中，ESD对电子元器件和电路板等敏感设备造成的损害是不可忽视的。

为了保护电子设备免受ESD的影响，我们需要了解一些ESD防护的基础知识。

1. 静电的产生和积累静电是由于物体表面电荷的失衡而产生的。

通常，人体和物体与外界摩擦、接触、分离等过程中会发生静电产生和积累。

例如，当我们走动时，鞋底与地面摩擦会导致电荷的积累。

而当我们触摸电子设备时，静电会通过我们的手传递到设备上，造成潜在的风险。

2. 静电放电的危害静电放电可能对电子设备造成直接或间接的损害。

直接损害包括电子元器件的烧坏、损坏或功能失效；间接损害包括数据丢失、系统崩溃等。

特别是在微电子制造过程中，即使微小的ESD放电也可能对电子芯片造成不可逆转的损害。

3. ESD防护措施为了防止静电放电对电子设备造成损害，我们可以采取以下ESD防护措施：3.1 防止静电产生和积累静电产生和积累是ESD发生的前提条件，因此我们可以通过减少或避免静电产生和积累来预防ESD。

例如，穿防静电服、鞋，使用防静电垫和地板，避免使用带电的工具等。

3.2 接地和屏蔽将设备和工作环境进行接地，可以将静电荷释放到地面，从而减少ESD的发生。

另外，对于特别敏感的设备，可以采用屏蔽措施，如金属外壳、金属网罩等，来防止ESD的影响。

3.3 ESD保护器件在电子设备的设计和制造中，可以使用ESD保护器件来吸收和分散静电放电的能量，从而保护敏感的电子元器件。

常见的ESD保护器件包括二极管、TVS（Transient Voltage Suppressor）二极管、ESD防护芯片等。

3.4 培训和教育为了提高员工和用户的意识，可以开展相关的ESD防护培训和教育活动。

通过培训和教育，可以使人们了解ESD的危害和防护措施，从而减少ESD对电子设备造成的损害。

esd静电防护管理规范及测量标准静电在工业生产与日常生活中是一个普遍存在并具有危害性的问题。

为了保护设备、产品和人员免受静电损害，制定一套ESD（静电防护）管理规范及测量标准是必要的。

本文将详细介绍ESD静电防护管理规范的主要内容以及相关的测量标准。

一、ESD静电防护管理规范1. ESD静电防护管理目标ESD静电防护管理的主要目标是保护产品和设备不受静电损害，并确保工作环境中的人员安全。

通过采取合适的防护措施，尽可能减少静电产生和积累，并且避免静电造成的火灾和爆炸风险。

2. ESD防护区域划定将工作区域划分为ESD防护区域和非防护区域是ESD静电防护管理规范的基础。

ESD防护区域应该设立专门的工作台，地面铺设导电地板，墙壁和天花板使用防静电材料进行处理。

3. 人员防护要求所有工作人员必须穿戴合适的静电防护服，并配备ESD标准的防静电鞋以及手套。

同时，禁止在ESD防护区域使用带有静电的化纤织物，例如尼龙或涤纶。

4. 设备与设施防护要求ESD防护区域内的设备和设施必须符合静电防护标准，如使用静电消除器进行设备的防静电处理，选用符合防静电要求的工作台和椅子等。

此外，还需保持设备的定期维护和检测，防止发生电击、起火等危险情况。

5. 静电接地要求静电接地是ESD静电防护管理中的重要环节。

所有ESD防护区域内的设备和设施都必须进行有效的接地处理，以确保静电能够顺利流向地面并消散。

接地导线应该采用低阻抗、可靠连接的方式，并经过定期检测和测试。

二、ESD静电防护测量标准1. 静电电位测量静电电位测量是评估ESD防护效果的重要手段。

通过在特定位置使用电位计进行测量，可以得到该位置的静电电位值。

根据不同的工作环境和设备要求，制定合适的静电电位测量标准，确保防护区域内的静电电位符合规范。

2. ESD材料表面电阻测量ESD材料表面电阻测量是评估材料静电性能的一种方法。

使用电阻计对ESD材料的表面电阻进行测试，以确定材料是否符合防静电要求。

esdES D的意思是―静电释放‖的意思，它是英文：Elec tr o-Static disc har ge 的缩写，即"静电放电"的意思。

ES D是本世纪中期以来形成的以研究静电的产生、危害及静电防护等的学科。

因此，国际上习惯将用于静电防护的器材统称为―ESD‖，中文名称为静电阻抗器。

一.ES D知识介绍静电是一种客观的自然现象，产生的方式多种，如接触、摩擦等。

静电的特点是高电压、低电量、小电流和作用时间短的特点。

人体自身的动作或与其他物体的接触，分离，摩擦或感应等因素，可以产生几千伏甚至上万伏的静电。

静电在多个领域造成严重危害。

摩擦起电和人体静电是电子工业中的两大危害。

生产过程中静电防护的主要措施为静电泄露、耗散、中和、增湿，屏蔽与接地。

人体静电防护系统主要有防静电手腕带，脚腕带，工作服、鞋袜、帽、手套或指套等组成，具有静电泄露，中和与屏蔽等功能。

静电防护工作是一项长期的系统工程，任何环节的失误或疏漏，都将导致静电防护工作的失败。

静电的危害：静电在我们的日常生活中可以说是无处不在，我们的身上和周围就带有很高的静电电压，几千伏甚至几万伏。

平时可能体会不到，人走过化纤的地毯静电大约是35000伏，翻阅塑料说明书大约7000伏，对于一些敏感仪器来讲，这个电压可能会是致命的危害。

静电学主要研究静电应用技术，如静电除尘、静电复印、静电生物效应等。

更主要的是静电防护技术，如电子工业、石油工业、兵器工业、纺织工业、橡胶工业以及兴航与军事领域的静电危害，寻求减少静电造成的损失近年来随着科学技术的飞速发展、微电子技术的广泛应用及电磁环境越来越复杂，静电放电的电磁场效应如电磁干扰（EMI）及电磁兼容性（EMC）问题，已经成为一个迫切需要解决的问题。

一方面，一些电阻率很高的高分子材料如塑料,橡胶等的制品的广泛应用以及现代生产过程的高速化, 使得静电能积累到很高的程度,另一方面，静电敏感材料的生产和使用, 如轻质油品, 火药, 固态电子器件等, 工矿企业部门受静电的危害也越来越突出,静电危害造成了相当严重的后果和损失。
