esd静电防护方法

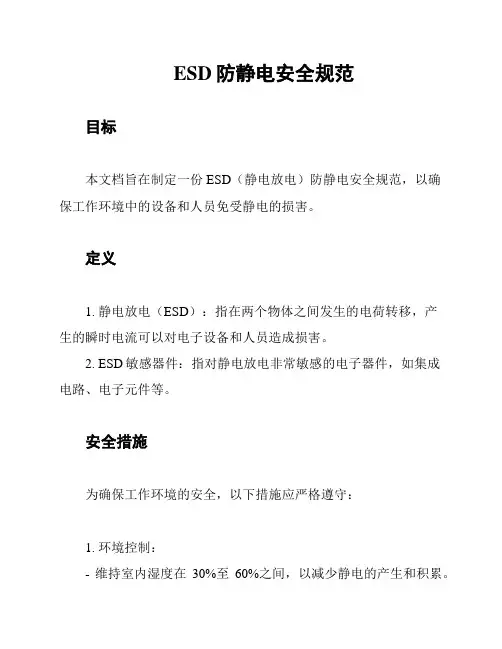

ESD防静电安全规范目标本文档旨在制定一份ESD（静电放电）防静电安全规范，以确保工作环境中的设备和人员免受静电的损害。

定义1. 静电放电（ESD）：指在两个物体之间发生的电荷转移，产生的瞬时电流可以对电子设备和人员造成损害。

2. ESD敏感器件：指对静电放电非常敏感的电子器件，如集成电路、电子元件等。

安全措施为确保工作环境的安全，以下措施应严格遵守：1. 环境控制：- 维持室内湿度在30%至60%之间，以减少静电的产生和积累。

- 禁止在工作区域使用毛毯、羊毛等易产生静电的材料。

- 定期清洁工作区域，确保没有积尘和杂物，以避免静电的产生。

2. 个人防护：- 所有工作人员应穿着防静电服，并确保服装与皮肤紧密接触，以促进静电的释放。

- 工作人员应经常洗手，以去除身体表面的静电。

- 禁止工作人员戴有金属饰品，如手表、项链等，以减少静电的积累。

3. 设备保护：- 所有敏感器件应存放在防静电包装中，确保其不受到静电的影响。

- 工作区域应配备防静电地板和防静电工作台，以减少静电的产生和传递。

- 定期检查和维护设备的接地系统，确保其正常运行。

培训和意识提升为了确保所有工作人员能够正确理解并遵守ESD防静电安全规范，以下培训和意识提升措施应采取：1. 新员工培训：- 所有新员工应接受ESD防静电安全规范的培训，包括静电的基本知识、防护措施和应急处理方法。

- 培训课程应由专业人员进行，确保内容准确和易于理解。

2. 定期培训：- 所有员工应定期接受ESD防静电安全规范的复培训，以确保他们对规范的理解和遵守程度。

- 培训内容应包括最新的静电防护技术和最佳实践。

3. 意识提升活动：- 定期组织意识提升活动，如海报展示、宣传册发放等，以提高员工对ESD防静电安全的重视程度。

- 活动内容应简明扼要，重点强调静电的危害和防护措施。

审查和改进为持续改进ESD防静电安全规范，以下措施应采取：1. 审查：- 定期对ESD防静电安全规范进行审查，以确保其与最新的技术和法规要求保持一致。

5种ESD防护方法静电放电（ESD）理论研究的已经相当成熟，为了模拟分析静电事件，前人设计了很多静电放电模型。

常见的静电模型有：人体模型（HBM），带电器件模型，场感应模型，场增强模型，机器模型和电容耦合模型等。

芯片级一般用HBM做测试，而电子产品则用IEC 6 1000­4­2的放电模型做测试。

为对 ESD 的测试进行统一规范，在工业标准方面，欧共体的 IEC 61000­4­2 已建立起严格的瞬变冲击抑制标准；电子产品必须符合这一标准之后方能销往欧共体的各个成员国。

因此，大多数生产厂家都把 IEC 61000­4­2看作是 ESD 测试的事实标准。

我国的国家标准（GB/T 17626.2­1998）等同于I EC 6 1000­4­2。

大多是实验室用的静电发生器就是按 IEC 6 1000­4­2的标准，分为接触放电和空气放电。

静电发生器的模型如图 1。

放电头按接触放电和空气放电分尖头和圆头两种。

IEC 61000­4­2的 静电放电的波形如图2，可以看到静电放电主要电流是一个上升沿在1nS左右的一个上升沿，要消除这个上升沿要求ESD保护器件响应时间要小于这个时间。

静电放电的能量主要集中在几十MHz到500MHz，很多时候我们能从频谱上考虑，如滤波器滤除相应频带的能量来实现静电防护。

IEC 61000­4­2规定了几个试验等级，目前手机CTA测试执行得是3级，即接触放电6KV，空气放电8KV。

很多手机厂家内部执行更高的静电防护等级。

当集成电路（ IC ）经受静电放电（ ESD）时，放电回路的电阻通常都很小，无法限制放电电流。

例如将带静电的电缆插到电路接口上时，放电回路的电阻几乎为零，造成高达数十安培的瞬间放电尖峰电流，流入相应的 IC 管脚。

瞬间大电流会严重损伤 IC ，局部发热的热量甚至会融化硅片管芯。

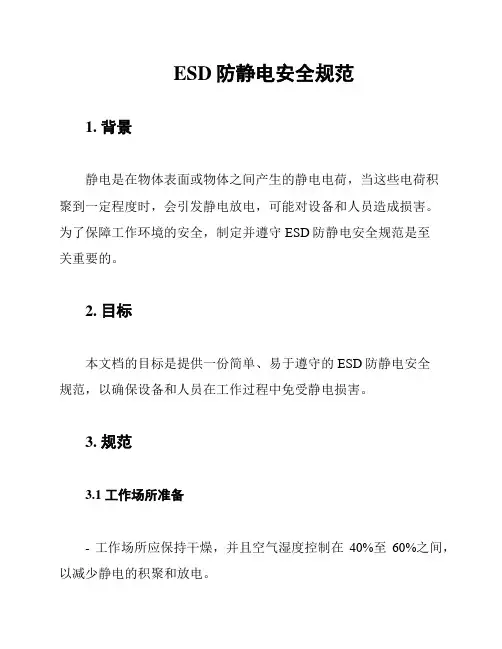

ESD防静电安全规范1. 背景静电是在物体表面或物体之间产生的静电电荷，当这些电荷积聚到一定程度时，会引发静电放电，可能对设备和人员造成损害。

为了保障工作环境的安全，制定并遵守ESD防静电安全规范是至关重要的。

2. 目标本文档的目标是提供一份简单、易于遵守的ESD防静电安全规范，以确保设备和人员在工作过程中免受静电损害。

3. 规范3.1 工作场所准备- 工作场所应保持干燥，并且空气湿度控制在40%至60%之间，以减少静电的积聚和放电。

- 在工作场所的入口处设置适当的防静电地板，并确保其良好接地。

- 工作台面和工作椅应选择符合防静电要求的材料，并保持干净整洁。

3.2 人员防护- 人员在进入工作场所前应穿戴适当的防静电服装，包括防静电鞋、手套和防静电衣物。

- 人员应避免穿戴产生静电的衣物，如尼龙、涤纶等合成纤维材料。

- 人员使用工作台时，应经常使用防静电地垫，并与地垫保持良好接触。

3.3 设备防护- 所有设备应符合防静电标准，并经过静电测试和验证。

- 设备的接地线应连接到可靠的接地系统，确保设备正常工作时能够及时释放静电电荷。

- 设备应定期进行维护和清洁，以确保其正常工作状态。

3.4 储存和处理静电敏感物品- 静电敏感物品应储存在防静电包装材料中，并标明相应的防静电等级。

- 储存区域应保持干燥，并避免静电敏感物品与静电产生源的直接接触。

- 在处理静电敏感物品时，人员应佩戴适当的防静电手套，并使用防静电工具和设备。

4. 总结本文档提供了一份简单的ESD防静电安全规范，包括工作场所准备、人员防护、设备防护以及储存和处理静电敏感物品的要求。

遵守这些规范可以有效降低静电损害的风险，保障工作环境的安全。

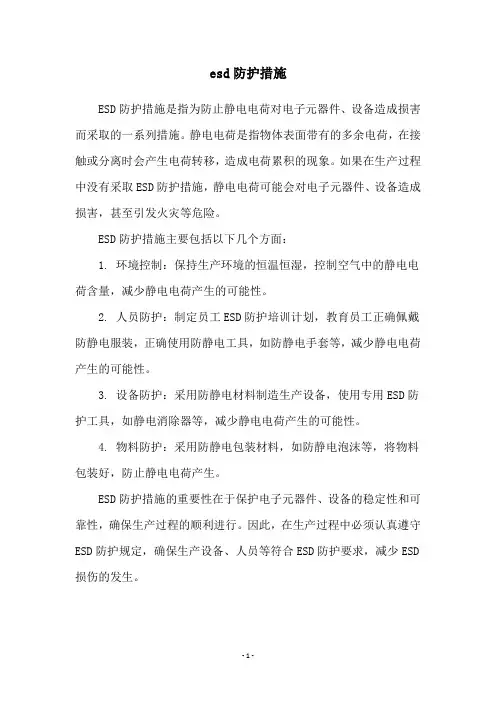

esd防护措施

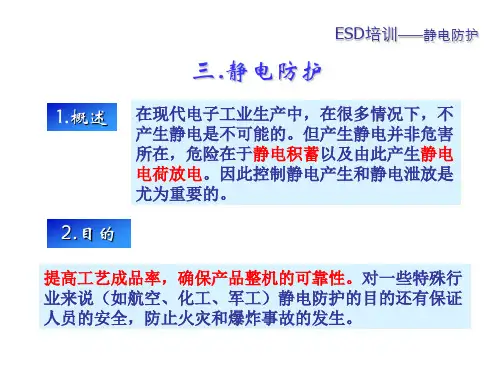

ESD防护措施是指为防止静电电荷对电子元器件、设备造成损害而采取的一系列措施。

静电电荷是指物体表面带有的多余电荷，在接触或分离时会产生电荷转移，造成电荷累积的现象。

如果在生产过程中没有采取ESD防护措施，静电电荷可能会对电子元器件、设备造成损害，甚至引发火灾等危险。

ESD防护措施主要包括以下几个方面：
1. 环境控制：保持生产环境的恒温恒湿，控制空气中的静电电荷含量，减少静电电荷产生的可能性。

2. 人员防护：制定员工ESD防护培训计划，教育员工正确佩戴防静电服装，正确使用防静电工具，如防静电手套等，减少静电电荷产生的可能性。

3. 设备防护：采用防静电材料制造生产设备，使用专用ESD防护工具，如静电消除器等，减少静电电荷产生的可能性。

4. 物料防护：采用防静电包装材料，如防静电泡沫等，将物料包装好，防止静电电荷产生。

ESD防护措施的重要性在于保护电子元器件、设备的稳定性和可靠性，确保生产过程的顺利进行。

因此，在生产过程中必须认真遵守ESD防护规定，确保生产设备、人员等符合ESD防护要求，减少ESD 损伤的发生。

- 1 -。

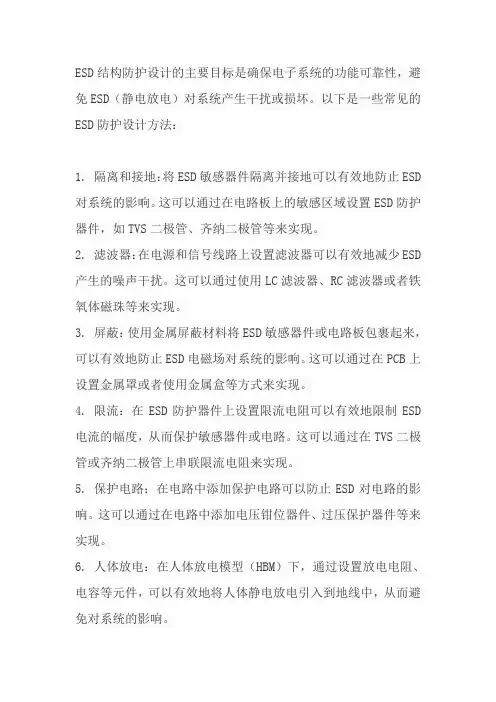

ESD结构防护设计的主要目标是确保电子系统的功能可靠性，避免ESD（静电放电）对系统产生干扰或损坏。

以下是一些常见的ESD防护设计方法：
1. 隔离和接地：将ESD敏感器件隔离并接地可以有效地防止ESD 对系统的影响。

这可以通过在电路板上的敏感区域设置ESD防护器件，如TVS二极管、齐纳二极管等来实现。

2. 滤波器：在电源和信号线路上设置滤波器可以有效地减少ESD 产生的噪声干扰。

这可以通过使用LC滤波器、RC滤波器或者铁氧体磁珠等来实现。

3. 屏蔽：使用金属屏蔽材料将ESD敏感器件或电路板包裹起来，可以有效地防止ESD电磁场对系统的影响。

这可以通过在PCB上设置金属罩或者使用金属盒等方式来实现。

4. 限流：在ESD防护器件上设置限流电阻可以有效地限制ESD 电流的幅度，从而保护敏感器件或电路。

这可以通过在TVS二极管或齐纳二极管上串联限流电阻来实现。

5. 保护电路：在电路中添加保护电路可以防止ESD对电路的影响。

这可以通过在电路中添加电压钳位器件、过压保护器件等来实现。

6. 人体放电：在人体放电模型（HBM）下，通过设置放电电阻、电容等元件，可以有效地将人体静电放电引入到地线中，从而避免对系统的影响。

以上是一些常见的ESD防护设计方法，但具体的防护方案需要根据具体的系统和应用场景来确定。

esd防护措施ESD防护措施随着科技的不断发展，静电已经成为现代社会中一个普遍存在的问题。

由于人们对静电的认识不足，静电带来的危害也时有发生。

为了保护电子设备和人身安全，我们需要采取ESD（Electrostatic Discharge）防护措施。

1. 掌握静电的基本知识了解静电的产生原理、传播方式以及影响范围对于进行ESD防护至关重要。

静电是在两个物体之间产生的电荷不平衡现象，当电荷通过导体或半导体时，会造成瞬间的放电，对电子设备和敏感元件造成损害。

因此，了解静电的基本知识可以帮助我们更好地预防和解决相关问题。

2. 使用静电防护设备在处理和操作电子元件时，使用合适的静电防护设备是非常重要的。

例如，使用ESD手套、ESD地垫和ESD工作台等设备可以有效地释放积累的静电，防止静电放电对设备造成损害。

此外，还可以使用防静电包装材料和防静电袋来存放和运输敏感元件，以防止静电放电导致的损坏。

3. 维护工作环境保持工作环境清洁整洁也是ESD防护的重要措施之一。

工作区域应该定期清理，防止灰尘和污垢的积累，因为这些污垢可能会导致静电的产生和积累。

此外，还应保持合适的湿度，因为湿度过低会增加静电的产生和放电风险。

4. 培训员工为了确保ESD防护措施的有效实施，对员工进行培训是非常重要的。

员工应该了解静电的危害以及如何正确地使用静电防护设备。

培训内容可以包括静电的产生和放电原理、防护设备的正确使用方法以及应急处理措施等。

5. 定期检查和维护定期检查和维护静电防护装置也是保持ESD防护效果的关键。

静电防护设备应定期检查是否正常工作，例如ESD地垫是否磨损、ESD 手套是否破损等。

如果发现问题，应及时更换或修复，以确保设备的有效性。

6. 建立防静电管理制度为了落实ESD防护措施，建立防静电管理制度是非常必要的。

制定相关的规章制度和操作流程，确保每个人都能遵守防静电工作要求。

此外，还可以进行定期的ESD防护培训和考核，以提高员工的防静电意识和操作水平。

常见的esd防护措施
ESD（静电放电）是指在两个物体之间发生的电荷转移，通常是由于摩擦、接触或分离等原因引起的。

ESD可能会对电子设备造成损害，因此需要采取一些防护措施来保护设备。

常见的ESD防护措施包括以下几种：
1.接地
接地是最基本的防护措施之一。

通过将设备和人员接地，可以将静电放电到地面上，从而避免对设备的损害。

接地可以通过接地线、接地垫、接地手环等方式实现。

2.静电消除器
静电消除器是一种专门用于消除静电的设备。

它可以将静电放电到地面上，从而避免对设备的损害。

静电消除器通常采用电离器、放电管等技术实现。

3.静电屏蔽
静电屏蔽是一种将设备包裹在金属屏蔽内部的防护措施。

金属屏蔽可以将静电放电到地面上，从而避免对设备的损害。

静电屏蔽通常采用金属盒、金属网等材料实现。

4.防静电地毯
防静电地毯是一种专门用于防止静电的地毯。

它可以将静电放电到地面上，从而避免对设备的损害。

防静电地毯通常采用导电材料制成。

5.防静电服装
防静电服装是一种专门用于防止静电的服装。

它可以将静电放电到地面上，从而避免对设备的损害。

防静电服装通常采用导电材料制成。

总之，ESD防护措施是非常重要的，可以保护设备免受静电损害。

在实际应用中，应根据具体情况选择合适的防护措施。

同时，还应注意定期检查和维护防护措施，确保其有效性。
