主变压器局部放电及绕组变形试验方案

变压器局部放电试验内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）变压器局部放电试验试验及标准国家标准GB1094-85《电力变压器》中规定的变压器局部放电试验的加压时间步骤，如图5所示。

其试验步骤为：首先试验电压升到U 2下进行测量，保持5min ；然后试验电压升到U 1，保持5s ；最后电压降到U 2下再进行测量，保持30min 。

U 1、U 2的电压值规定及允许的放电量为U U 2153=.m电压下允许放电量Q ＜500pC或 U U 2133=.m电压下允许放电量Q ＜300pC式中 U m ——设备最高工作电压。

试验前，记录所有测量电路上的背景噪声水平，其值应低于规定的视在放电量的50%。

测量应在所有分级绝缘绕组的线端进行。

对于自耦连接的一对较高电压、较低电压绕组的线端，也应同时测量，并分别用校准方波进行校准。

在电压升至U 2及由U 2再下降的过程中，应记下起始、熄灭放电电压。

在整个试验时间内应连续观察放电波形，并按一定的时间间隔记录放电量Q 。

放电量的读取，以相对稳定的最高重复脉冲为准，偶尔发生的较高的脉冲可忽略，但应作好记录备查。

整个试验期间试品不发生击穿；在U 2的第二阶段的30min 内，所有测量端子测得的放电量Q ，连续地维持在允许的限值内，并无明显地、不断地向允许的限值内增长的趋势，则试品合格。

如果放电量曾超出允许限值，但之后又下降并低于允许的限值，则试验应继续进行，直到此后30min 的期间内局部放电量不超过允许的限值，试品才合格。

利用变压器套管电容作为耦合电容C k ，并在其末屏端子对地串接测量阻抗Z k 。

试验基本接线变压器局部放电试验的基本原理接线，如图6所示。

图6 变压器局部放电试验的基本原理接线图(a)单相励磁基本原理接线；(b)三相励磁基本原理接线；(c)在套管抽头测量和校准接线C b—变压器套管电容试验电源试验电源一般采用50Hz的倍频或其它合适的频率。

目录一、试验依据和标准 (4)二、试验目的 (2)三、试验设备 (2)四、被测试变压器参数 (5)五、长时感应耐压带局部放电测量试验 (3)六、试验应具备的条件 (5)七、组织措施及人员分工 (8)八、危险点分析及采取的安全措施 (8)九、试验数据的分析及报告编写 (8)一、试验依据和标准1、GB50150-2016《电气装置安装工程电气设备交接试验标准》2、中华人民共和国国家标准GB1094.3-2003《电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙》3、中华人民共和国电力行业标准GB/T16927.1-2011《高电压试验技术第一部分：一般试验要求》4、中华人民共和国电力行业标准DL/T 417-2006《电力设备局部放电现场测量导则》5、中华人民共和国国家标准GB/T7354-2003《局部放电测量标准》6、中华人民共和国国家标准GB26860-2011《电力安全工作规程》7、国家电网公司十八项电网重大反事故措施8、厂家出厂试验报告二、试验目的通过长时感应耐压连同局部放电测量试验，检查变压器的绝缘性能，检验变压器是否符合有关标准和技术合同要求。

三、试验设备四、被测试变压器参数当前档位 1五、长时感应耐压带局部放电测量试验5.1试验接线说明被试相电源施加端子接地端子A a-c OB b-a 0C c-b O5.2施加电压Um=252kV（设备的最高电压有效值），变压器高压绕组档位在1档。

高压对低压变压比为K1=266.2/√3/35=4.391；电压倍数低压侧输入电压Ul kV高压侧感应电压Uh kV1.1Um√3 36.44 160.041.3Um√3 43.06 189.141.5Um√3 49.69 218.241.7Um√3 56.31 247.345.3试验方法：以变频电源柜为试验电源，经励磁变压器升压后对被试变压器低压侧加压。

试验时，将高压侧及中压侧中性点接地，并在高压绕组末屏处引出试验线，经检测阻抗接入局部放电测试仪进行测量。

变压器局部放电试验方案批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：2017年4月1概述变压器注油后已静置48小时以上并释放残余气体，且电气交接试验、油试验项目都已完成，并确认达到合格标准。

2试验地点三明110kV双江变电站3试验性质：交接试验4试验依据DL/T417-2006《电力设备局部放电现场测量导则》GB1094.3-2003《电力变压器第三部分：绝缘水平绝缘试验和外绝缘空气间隙》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》Q/FJG 10029.1-2004《电力设备交接和预防性试验规程》合同及技术协议5试验仪器仪表6、人员组织6.1、项目经理：6.2、技术负责：6.3、现场试验负责人及数据记录：黄诗钟6.4二次负责人：6.5、试验设备接线及实际加压操作负责人：6.6、专责安全员：6.7、工器具管理员：6.8、试验技术人员共4人，辅助工若干人6.9、外部协助人员：现场安装人员，监理，厂家及业主代表等人员7试验过程7.1试验接线图（根据现场实际情况采用不同的试验原理图）7.2试验加压时序图2中，当施加试验电压时，接通电压并增加至U3,，持续5min ，读取放电量值；无异常则增加电压至U2，持续5min ，读取放电量值；无异常再增加电压至U1，进行耐压试验，耐压时间为（120×50/ƒ）s ；然后，立即将电压从U1降低至U2，保持30min （330kV 以上变压器为60min ），进行局部放电观测，在此过程中，每5min 记录一次放电量值；30min 满，则降电压至U 3，持续5min 记录放电量值；降电压，当图1变压器局部放电试验原理图图2 局部放电试验加压时序图电压降低到零时切断电源，加压完毕。

试验回路的均压、防电晕措施是否完善，将直接导致测试回路背景偏大，影响测量结果的准确性。

一变压器局部放电分类及试验目的电力变压器是电力系统中很重要的设备，通过局部放电测量判断变压器的绝缘状况是相当有效的，并且已作为衡量电力变压器质量的重要检测手段之一。

高压电力变压器主要采用油一纸屏障绝缘，这种绝缘由电工纸层和绝缘油交错组成。

由于大型变压器结构复杂、绝缘很不均匀。

当设计不当，造成局部场强过高、工艺不良或外界原因等因素造成内部缺陷时，在变压器内必然会产生局部放电，并逐渐发展，后造成变压器损坏。

电力变压器内部局部放电主要以下面几种情况出现：(1)绕组中部油一纸屏障绝缘中油通道击穿；(2)绕组端部油通道击穿；(3)紧靠着绝缘导线和电工纸（引线绝缘、搭接绝缘，相间绝缘）的油间隙击穿；(4)线圈间（匝间、饼闻）纵绝缘油通道击穿；(5)绝缘纸板围屏等的树枝放电；(6)其他固体绝缘的爬电；(7)绝缘中渗入的其他金属异物放电等。

因此，对已出厂的变压器，有以下几种情况须进行局部放电试验：(1)新变压器投运前进行局部放电试验，检查变压器出厂后在运输、安装过程中有无绝缘损伤。

(2)对大修或改造后的变压器进行局放试验，以判断修理后的绝缘状况。

(3)对运行中怀疑有绝缘故障的变压器作进一步的定性诊断，例如油中气体色谱分析有放电性故障，以及涉及到绝缘其他异常情况。

二测量回路接线及基本方法1、外接耦合电容接线方式对于高压端子引出套管没有尾端抽压端或末屏的变压器可按图1所示回路连接。

图1：变压器局部放电测试仪外接耦合电容测量方式110kV以上的电力变压器一般均为半绝缘结构，且试验电压较高，进行局部放电测量时，高压端子的耦合电容都用套管代替，测量时将套管尾端的末屏接地打开，然后串入检测阻抗后接地。

测量接线回路见图2或图3。

图2：变压器局部放电测试中性点接地方式接线图3：变压器局部放电测试中性点支撑方式接线图2于实际现场测量时，通常采用逐相试验法，试验电源一般采用100~150Hz倍频电源发电机组。

当现场不具备倍频电源时，也可用工频逐相支撑加压的方式进行试验，中性点支撑方法接线见图3，因为大型变压器绝缘结构比较复杂，用逐相加压的方式还有助于判断故障位置。

6.2 变压器局部放电试验 6.2.1 试验及标准国家标准GB1094-85《电力变压器》中规定的变压器局部放电试验的加压时间步骤，如图5所示。

其试验步骤为：首先试验电压升到U 2下进行测量，保持5min ；然后试验电压升到U 1，保持5s ；最后电压降到U 2下再进行测量，保持30min 。

U 1、U 2的电压值规定及允许的放电量为U U U 133==mmU U 2153=.m电压下允许放电量Q ＜500pC或 U U 2133=.m电压下允许放电量Q ＜300pC式中 U m ——设备最高工作电压。

试验前，记录所有测量电路上的背景噪声水平，其值应低于规定的视在放电量的50%。

测量应在所有分级绝缘绕组的线端进行。

对于自耦连接的一对较高电压、较低电压绕组的线端，也应同时测量，并分别用校准方波进行校准。

在电压升至U 2及由U 2再下降的过程中，应记下起始、熄灭放电电压。

在整个试验时间内应连续观察放电波形，并按一定的时间间隔记录放电量Q 。

放电量的读取，以相对稳定的最高重复脉冲为准，偶尔发生的较高的脉冲可忽略，但应作好记录备查。

整个试验期间试品不发生击穿；在U 2的第二阶段的30min 内，所有测量端子测得的放电量Q ，连续地维持在允许的限值内，并无明显地、不断地向允许的限值内增长的趋势，则试品合格。

如果放电量曾超出允许限值，但之后又下降并低于允许的限值，则试验应继续进行，直到此后30min 的期间内局部放电量不超过允许的限值，试品才合格。

利用变压器套管电容作为耦合电容C k ，并在其末屏端子对地串接测量阻抗Z k 。

6.2.2 试验基本接线变压器局部放电试验的基本原理接线，如图6所示。

图6 变压器局部放电试验的基本原理接线图(a)单相励磁基本原理接线；(b)三相励磁基本原理接线；(c)在套管抽头测量和校准接线C b—变压器套管电容6.2.3 试验电源试验电源一般采用50Hz的倍频或其它合适的频率。

变压器局部放电试验 Revised by BETTY on December 25,2020变压器局部放电试验试验及标准国家标准GB1094-85《电力变压器》中规定的变压器局部放电试验的加压时间步骤，如图5所示。

其试验步骤为：首先试验电压升到U 2下进行测量，保持5min ；然后试验电压升到U 1，保持5s ；最后电压降到U 2下再进行测量，保持30min 。

U 1、U 2的电压值规定及允许的放电量为U U 2153=.m电压下允许放电量Q ＜500pC或U U 2133=.m电压下允许放电量Q ＜300pC式中U m ——设备最高工作电压。

试验前，记录所有测量电路上的背景噪声水平，其值应低于规定的视在放电量的50%。

测量应在所有分级绝缘绕组的线端进行。

对于自耦连接的一对较高电压、较低电压绕组的线端，也应同时测量，并分别用校准方波进行校准。

在电压升至U 2及由U 2再下降的过程中，应记下起始、熄灭放电电压。

在整个试验时间内应连续观察放电波形，并按一定的时间间隔记录放电量Q 。

放电量的读取，以相对稳定的最高重复脉冲为准，偶尔发生的较高的脉冲可忽略，但应作好记录备查。

整个试验期间试品不发生击穿；在U 2的第二阶段的30min 内，所有测量端子测得的放电量Q ，连续地维持在允许的限值内，并无明显地、不断地向允许的限值内增长的趋势，则试品合格。

如果放电量曾超出允许限值，但之后又下降并低于允许的限值，则试验应继续进行，直到此后30min 的期间内局部放电量不超过允许的限值，试品才合格。

利用变压器套管电容作为耦合电容C k ，并在其末屏端子对地串接测量阻抗Z k 。

试验基本接线变压器局部放电试验的基本原理接线，如图6所示。

图6变压器局部放电试验的基本原理接线图(a)单相励磁基本原理接线；(b)三相励磁基本原理接线；(c)在套管抽头测量和校准接线C b —变压器套管电容试验电源试验电源一般采用50Hz 的倍频或其它合适的频率。

主变局部放电试验方案一、试验背景及目的电力设备在运行过程中，由于电气应力、机械应力和环境影响等因素的作用，可能会引起局部放电现象。

局部放电的产生不仅会损伤绝缘材料，还会导致设备的故障和事故，对电网运行安全和设备的可靠性产生严重影响。

因此，进行主变局部放电试验是保证设备安全运行和提高设备可靠性的重要手段。

本试验旨在通过对主变局部放电的检测和分析，了解主变局部放电的性质、特征和继电保护的响应等相关问题，为主变的正常运行和维护提供科学依据。

具体试验内容包括：主变局部放电检测、局部放电信号特征提取和数据分析。

二、试验装置和工具1.局部放电检测仪：用于检测主变局部放电的仪器设备，包括信号采集和处理模块。

2.主变设备：试验需要使用的主变设备，包括高压绕组、中低压绕组、绝缘材料等。

3.电源：提供试验所需的电源电压和电流。

4.试验绝缘油：用于试验中的绝缘和冷却。

5.试验记录设备：包括电压电流记录仪、局部放电信号记录仪等。

三、试验步骤1.环境准备：保证试验环境干燥、无尘、无杂质等，尽量减少外界干扰。

2.设备准备：检查和清理主变设备，确保外部绝缘、机械结构和冷却设备的正常状态。

3.试验装置连接：将局部放电检测仪与主变设备连接，确保信号采集的准确性和稳定性。

4.试验参数设置：根据试验要求和设备情况，设置合适的试验电压、电流和频率等参数。

5.主变开机：启动主变设备，逐步升高电压至设定值，并持续一段时间，等待设备稳定运行。

6.局部放电检测：在主变设备运行过程中，使用局部放电检测仪对主变设备进行监测和记录。

7.数据分析：根据采集的局部放电信号，提取特征参数，并进行数据分析和处理，得出相应结论。

8.试验报告：对试验结果进行总结和分析，编写试验报告，提出相应的建议和措施。

四、安全注意事项1.在试验过程中，应注意电压电流的安全范围，确保试验人员的安全。

2.在试验开始前，对设备和试验装置进行全面检查和确保，防止出现设备故障和事故。

福鼎城北110kV变电站变压器局部放电试验方案批准：日期：技术审核：日期：安监审核：日期：项目部审核：日期：编写：日期：2017年4月变压器局部放电试验方案一、试验目的变压器故障以绝缘故障为主，一些非绝缘性原发故障可以转化为绝缘故障，而且变压器绝缘的劣化往往不是单一因素造成的，而是多种因素共同作用的结果。

局部放电既是绝缘劣化的原因，又是绝缘劣化的先兆和表现形式。

与其他绝缘试验相比，局部放电的监测能够提前反映变压器的绝缘状况，及时发现变压器内部的绝缘缺陷，预防潜伏性和突发性事故的发生。

二、人员组织1、项目经理：2、技术负责：4、现场试验负责人及数据记录：5、被试GIS一、二次回路短路接地与放电、并将升压设备的高压部分短路二次负责人：6、试验设备接线及实际加压操作负责人：7、7、专责安全员：8、工器具管理员：9、试验技术人员共4人，辅助工若干人10、外部协助人员：现场安装人员，监理，厂家及业主代表等人员三、试验仪器、设备的选择（一）加压试验仪器、设备1.试验电源局部放电试验可采用中频发电机组或者变频电源方式来获取试验电源。

中频发电机组由于性能稳定、容量大，比较适用于超高压和特高压变压器试验。

变频电源由于质量和体积小，便于长距离运输和现场试验的摆放，且要求现场提供的电源容量小，故目前在现场较多采用。

2.励磁变压器在选择励磁变压器时，应充分考虑能灵活变换输入、输出侧的变比，获得不同的输出试验电压。

励磁变压器具备以下结构和特点，一般可满足现场实验的要求。

低压绕组：共6个绕组、8套管输入，一般额定串并联后电压为300V,380V,400V。

高压绕组：共6个绕组、12套管输出，一般额定串并联后电压为2×35kV，3×5kV，2X5kV,5x5kV3.补偿电抗器采用中频发电机组时，需要采用过补偿，一般过补偿＞10%，但对于500kV及以上变压器，考虑到其容性电流较大（多达50A），若过补偿太多，则需要的电抗器数量多，发电机容量及现场电源容量都难以满足要求，所以过补偿以约5%为宜。

变压器局部放电试验1.概述变压器局部放电试验是检测变压器绝缘内部存在的放电影响绝缘老化或劣化情况的重要手段，是保证变压器长期安全运行的重要措施。

为此，根据《山西省电力公司电气设备交接和预防性试验规程》的要求，对220kV及以上变压器在投产前、大修后应进行局放试验。

该试验的目的是判定变压器的绝缘状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2.应用范围本作业指导书适用于220kV及以上变压器投产前、大修后局部放电试验。

对110kV变压器的局部放电试验可参照本作业指导书进行试验。

3.引用标准、规程、规范GB1094.3--2003电力变压器第三部分绝缘水平和绝缘试验GB/T7354--2003局部放电试验GB50150--2006电气装置安装工程电气设备交接试验标准DL/T596—1996电力设备预防性试验规程《山西省电力公司电气设备交接和预防性试验规程(2006)》4.使用仪器、仪表及精度等级局部放电试验电源：100Hz以上试验电源要求背景噪声水平应低于标准对被试品规定的视在放电量的50%。

方波发生器：FD-201型方波发生器内阻应不大于100Q,上升时间应小于60ns。

局部放电测试仪：JF-2000型局部放电测试仪。

5.试验条件5.1试品(变压器)要求a)本试验在所有绝缘试验完成且试验合格后进行。

b)试品的表面应清洁干燥，试品在试验前不应受机械、热的作用。

c)油浸绝缘的试品经长途运输颠簸或注油工序之后通常应静止48h(220kV)或72h(500kV)后，方能进行试验。

d)测定回路的背景噪声水平应低于试品允许放电量的50%，当试品允许放电量较低(如小于10pC)时，则背景噪声水平可以允许到试品允许放电量的100%。

现场试验时，如以上条件达不到，可以允许有较大干扰，但不得影响测量读数。

5.2试验人员a）现场作业人员应身体健康、精神状态良好。

主变压器局部放电试验试验方案2012年11月26日一、试验目的检查变压器内部存在的弱点或设备生产过程中造成的绝缘缺陷二、试验依据《电气装置安装工程电气设备交接试验标准》（GB 50150-2006）三、试验方法及接线本次试验采用变压器低压侧加压，高压侧套管末屏取测量信号的接线方式，高压套管均需加盖均压帽，具体接线为：测量A相时，a加压，b悬空，c接地；：测量B相时，b 加压，c悬空，a接地；：测量C相时，c加压，a悬空，b接地。

试验接线图如下：四、试验步骤1、试验接线：应根据被试品的特点完成接线，检查试验加压回路、测量系统回路；2、试验回路校准：在加压前应对测试回路中的仪器进行例行校正，以确定接入试品时测试回路的刻度系数，该系数受回路特性及试品电容量的影响。

在已校正的回路灵敏度下，观察未接通高压电源及接通高压电源后是否存在较大的干扰，如果有干扰应设法排除。

3、试验前试品应按有关规定进行预处理：（1）使试品表面保持清洁、干燥，以防绝缘表面潮气或污染引起局放。

（2）在无特殊要求情况下，试验期间试品应处于环境温度。

（3）试品在前一次机械、热或电气作用以后，应静放一段时间再进行试验，以减少上述因素对本次试验结果的影响。

4、测定局放起始电压和熄灭电压拆除校准装置，其他接线不变，在试验电压波形符合要求的情况下，电压从远低于预期的局放起始电压加起，按规定速度升压直至放电量达到某一规定值（一般为局放仪在测量时可观测到的设备放电）时，此时的电压即为局放起始电压。

其后电压再增加10%，然后降压直到放电量等于上述规定值，对应的电压即为局放熄灭电压。

测量时，不允许所加电压超过试品的额定耐受电压，另外，重复施加接近于它的电压也有可能损坏试品。

5、测定局部放电（1）无预加电压的测量试验时试品上的电压从较低值起逐渐增加到规定值，保持一定时间再测量局放量，然后降低电压，切断电源。

有时在电压升高、降低过程中或在规定电压下的整个试验期间测量局放量。

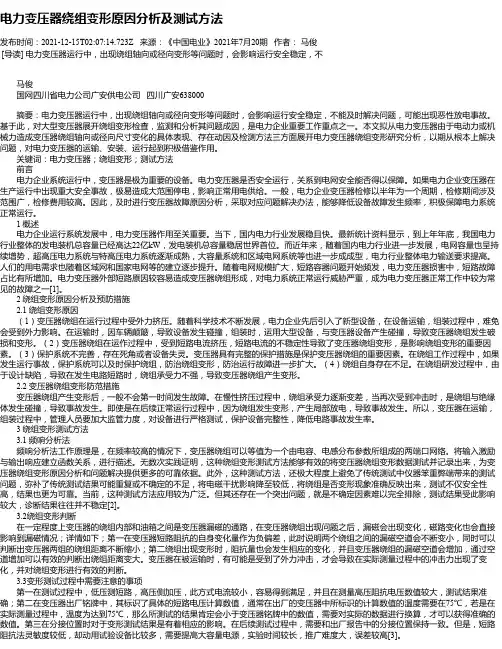

电力变压器绕组变形原因分析及测试方法发布时间：2021-12-15T02:07:14.723Z 来源：《中国电业》2021年7月20期作者：马俊[导读] 电力变压器运行中，出现绕组轴向或径向变形等问题时，会影响运行安全稳定，不马俊国网四川省电力公司广安供电公司四川广安638000摘要：电力变压器运行中，出现绕组轴向或径向变形等问题时，会影响运行安全稳定，不能及时解决问题，可能出现恶性放电事故。

基于此，对大型变压器展开绕组变形检查，监测和分析其问题成因，是电力企业重要工作重点之一。

本文拟从电力变压器由于电动力或机械力造成变压器绕组轴向或径向尺寸变化的具体表现、存在动因及检测方法三方面展开电力变压器绕组变形研究分析，以期从根本上解决问题，对电力变压器的运输、安装、运行起到积极借鉴作用。

关键词：电力变压器；绕组变形；测试方法前言电力企业系统运行中，变压器是极为重要的设备。

电力变压器是否安全运行，关系到电网安全能否得以保障。

如果电力企业变压器在生产运行中出现重大安全事故，极易造成大范围停电，影响正常用电供给。

一般，电力企业变压器检修以半年为一个周期，检修期间涉及范围广，检修费用较高。

因此，及时进行变压器故障原因分析，采取对应问题解决办法，能够降低设备故障发生频率，积极保障电力系统正常运行。

1 概述电力企业运行系统发展中，电力变压器作用至关重要。

当下，国内电力行业发展稳且快。

最新统计资料显示，到上年年底，我国电力行业整体的发电装机总容量已经高达22亿kW，发电装机总容量稳居世界首位。

而近年来，随着国内电力行业进一步发展，电网容量也呈持续增势，超高压电力系统与特高压电力系统逐渐成熟，大容量系统和区域电网系统等也进一步成成型，电力行业整体电力输送要求提高。

人们的用电需求也随着区域网和国家电网等的建立逐步提升。

随着电网规模扩大，短路容器问题开始频发，电力变压器损害中，短路故障占比有所增加。

电力变压器外部短路原因较容易造成变压器绕组形成，对电力系统正常运行威胁严重，成为电力变压器正常工作中较为常见的故障之一[1]。

变压器局部放电试验
因为变压器绝缘介质的局部放电是一个长时间存在的现象，当其放电量过大时将对绝缘材料产生破坏作用，最终可能导致绝缘击穿。

许多变压器的损坏，不仅是由于大气过电压和操作过电压作用的结果，也是由于多次短路冲击的积累效应和长期工频电压下局部放电造成的。

绝缘介质的局部放电虽然放电能量小，但由于它长时间存在，对绝缘材料产生破坏作用，最终会导致绝缘击穿。

为了能使110KV及以上电压等级的变压器安全运行，进行局部放电试验时必要的。

所以，要对变压器进行局部放电测量。

局部放电既是绝缘劣化的原因，又是绝缘劣化的先兆和表现形式。

与其他绝缘试验相比，局部放电的检测能够提前反映变压器的绝缘状况，及时发现变压器内部的绝缘缺陷，预防潜伏性和突发性事故的发生。

变压器绝缘的劣化往往是多种因素共同作用的结果，并非是单一因素造成的，局部放电不仅是绝缘劣化的原因，并且是绝缘劣化的先兆及其表现形式，通常造成变压器局部放电的直接原因主要有：
（1）变压器内部的金属件、绝缘件存在毛刺及尖角。

（2）绝缘件内部存留有空气隙、裂缝等。

（3）金属接地部件、导电体之间电气连接不良。

（4）绝缘油中有微量气泡。

（5）变压器残存有杂物，尤其是金属粉尘及纸末纤维等。

当怀疑变压器内部有局部放电时，应综合分析比较检测方法，如油中溶解气体分析，局部放电测试等方法对该设备进行综合分析。

遵义220kV海龙变I号主变增容工程变压器绕组变形试验方案批准：__________________审核：__________________编写：__________________葛洲坝集团电力有限责任公司试验中心二◦一六年九月变压器绕组变形试验方案1、范围本作业指导书适用于电力生产、基建、试验研究等单位和部门。

本作业指导书规定了交接验收、预防性试验、检修过程中的变压器绕组变形试验（频率响应法）的试验项目的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。

制定本指导书的目的是规范试验操作，保证试验结果的正确性，为设备运行、监督、检修提供依据；指导设备管理人员应用变压器绕组变形测试技术对电力变压器进行检测和诊断，为变压器设备运行检修提供依据，提高变压器设备运行的可靠性。

变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性，结合设备结构、运行情况及其他项目进行全面的、历史的、综合的分析比较。

以判断变压器绕组变形程度。

本作业指导书提出的判断方法和注意值仅适用于使用差值判断变压器绕组变形的方法。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GB1094.1电力变压器第一部分总则GB1094.2电力变压器第二部分温升GB1094.3电力变压器第三部分绝缘水平和绝缘试验3 定义本作业指导书采用下列定义。

3.1 变压器绕组变形变压器在运行中不可避免地要遭受出口短路或近区短路故障冲击，在运输安装过程中也可能受到碰撞冲击。

在这些冲击力（包括电动力和机械力）作用下，变压器绕组变就可能发生轴向、径向尺寸变化、位移、扭曲、鼓包等变形。

110kV变压器带有局放测量的感应耐压和绕组变形试验探讨摘要：矿区变电站核心部件是大型油浸式电力变压器，为确保变压器安全有效运行，从验收开始到运行中全生命周期的对其进行监测、维护、检修、试验等。

其中变压器的试验项目较多，除绝缘测试、直流电阻、介质损耗、直流泄漏外，还应进行感应耐压试验、绕组变形试验。

关键词：对比分析、感应耐压、绕组变形、研究前言：依据GB50150-2016《电气装置安装工程电气设备交接试验标准》油浸式电力变压器的试验项目中含感应耐压和绕组变形试验。

而其中带局放测量的感应耐压试验是变压器交接试验最为复杂和难度最大的试验，是对变压器纵绝缘考核最为严格的试验。

局放感应耐压试验完毕后对变压器进行频响法绕组变形测试，则是检验变压器绕组线圈在运输中和感应耐压后有无变形最直接的分析判断。

采用无局放变频电源，无局放励磁变压器，无局放补偿电抗器系统在现场进行变压器带有局放测量的感应耐压交接试验，试验所需设备少，接线方式灵活。

尤其对110kV电压等级的变压器，由于入口电容量比较小，所需变频电源的无功容量较小，可使用无局放变频电源和无局放励磁变压器，调节试验频率大于100Hz进行局放感应耐压试验。

或增加无局放补偿电抗器，使用合适的电感量，谐振频率大于100Hz，对被试变压器进行补偿的方式，较小电源负荷，也可进行试验，到达试验目的。

1、概述公司刘庄矿110kV变电所有二台SZ9-40000/110变压器，为检查现场运输及安装的质量，根据GB50150-2016《电气装置安装工程电气设备交接试验标准》，由电气试验组现场进行了各项基本项目的试验以及局放感应耐压试验、绕组变形试验。

变压器铭牌如下：型号：SZ9-40000/110 容量：40000kVA额定电压比(kV)：（110±8x1.25%）/10.5连接组别：YNd11绝缘水平：h.v.线路端子 LI/AC 480/200kVh.v.中性点端子 LI/AC 250/95kVI.v.线路端子 LI/AC 75/35kV空载损耗：26.385kW,低压电压10500V,低压电流2199.4A。

遵义220kV海龙变I号主变增容工程变压器绕组变形试验方案批准：审核：编写：葛洲坝集团电力有限责任公司试验中心二〇一六年九月变压器绕组变形试验方案1、范围本作业指导书适用于电力生产、基建、试验研究等单位和部门。

本作业指导书规定了交接验收、预防性试验、检修过程中的变压器绕组变形试验（频率响应法）的试验项目的引用标准、仪器设备要求、试验人员资质要求和职责、作业程序、试验结果判断方法和试验注意事项等。

制定本指导书的目的是规范试验操作，保证试验结果的正确性，为设备运行、监督、检修提供依据；指导设备管理人员应用变压器绕组变形测试技术对电力变压器进行检测和诊断，为变压器设备运行检修提供依据，提高变压器设备运行的可靠性。

变压器绕组变形测试技术是根据测得的变压器各绕组频率响应特性的一致性，结合设备结构、运行情况及其他项目进行全面的、历史的、综合的分析比较。

以判断变压器绕组变形程度。

本作业指导书提出的判断方法和注意值仅适用于使用差值判断变压器绕组变形的方法。

2　规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GB1094.1　电力变压器　第一部分 总则GB1094.2　电力变压器　第二部分 温升GB1094.3　电力变压器　第三部分 绝缘水平和绝缘试验3　定义本作业指导书采用下列定义。

3.1　变压器绕组变形变压器在运行中不可避免地要遭受出口短路或近区短路故障冲击，在运输安装过程中也可能受到碰撞冲击。

在这些冲击力（包括电动力和机械力）作用下，变压器绕组变就可能发生轴向、径向尺寸变化、位移、扭曲、鼓包等变形。

3.2　变形程度正常指变压器牌原始状态或不存在明显变形，可以继续运行，绕组不需要整修。

电力变压器长时感应电压试验带局部放电测量试验作业指导书编码：二○一○年十月作业指导书签名页目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 安全风险辨析与预控 (2)5．作业准备 (3)5.1人员配备 (3)6．作业方法 (4)6.1作业准备 (4)6.2作业方法 (4)7. 质量控制措施及检验标准 (5)7.1质量控制措施 (5)7.2质量控制表单 (5)7.3检验标准 (5)1.适用范围交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。

为了强化一次设备交接试验工作，规范交接试验现场作业，南方电网公司组织编制施工作业指导书。

作业指导书的编写参照国家标准、企业标准、南方电网标准及相关的技术规范、规定。

本标准适用于110kV~500kV电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验，本标准不适用于安装在煤矿井下或其他有爆炸危险场所的电气设备。

本作业指导书对变压器长时感应电压试验带局部放电测量交接试验的操作步骤、技术要点、安全注意事项、安全风险辨析等方面内容进行了详细的规范，用于指导变压器局部放电交接试验工作。

以上标准如有新版本，按最新版本执行。

3. 作业流程1) 作业（工序）流程图4. 安全风险辨析与预控施工单位检查人： 监理单位检查人： 日期： 日期：注：检查结果： ： 检查合格 ： 无此项5．作业准备 5.2工器具及仪器仪表配置6．作业方法6.1 作业准备6.1.1被试变压器组装完毕，真空注油后应静止48小时以上；6.1.2变压器高、低压侧及中性点所有一次线与外部连接线拆除，套管CT二次侧应短路接地；6.1.3变压器的现场常规试验项目，如绝缘电阻、吸收比（极化指数）、介质损耗因数(tanδ)、直流电阻、电压比、绝缘油试验等已完成，试验结果应符合有关标准的要求；6.1.4现场应提供380V三相电源，电流为250A左右6.2 作业方法6.2.1开始试验准备工作，选择合适的试验仪器，摆放好设备，接取试验电源。
