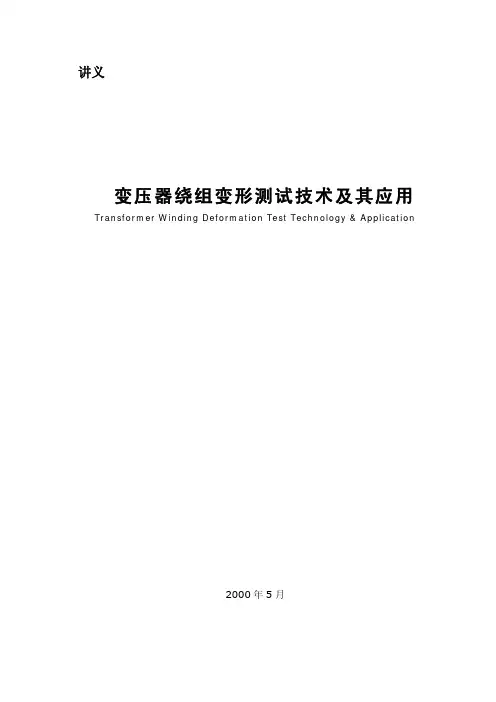

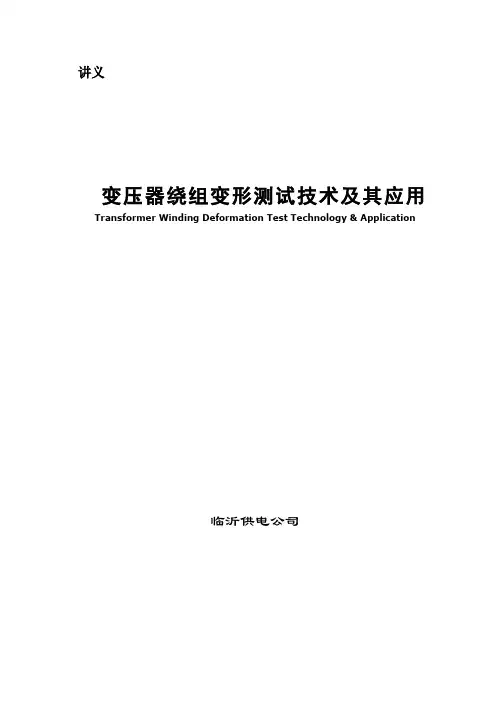

讲义变压器绕组变形测试技术及其应用Transformer Winding Deformation Test Technology & Application临沂供电公司目录1 前言1.1 什么是绕组变形?1.2 绕组变形的原因1.3 绕组变形的危害2 绕组变形的测量方法2.1 阻抗法2.2 低压脉冲法2.3 频率响应法3 频率响应法的原理3.1.1 变压器线圈的等值电路3.1.2 空心电感的电感量计算及变化分析3.2 绕组变形种类以及变形在等值电路中的等效分析3.2.1 整体变形3.2.2 局部变形4 变压器绕组变形测试仪4.1 测试仪组成4.2 主要技术参数4.3 特点5 现场测试过程中的注意事项5.1 对测试环境的要求5.2 对变压器状态的要求5.2.1对引线、周围接地体和金属悬浮物的要求5.2.2 对分接位置的要求5.2.3 对接地的要求5.2 测试接线方式5.2.1 YN接线5.2.2 Y接线5.2.3 对于Δ接线5.2.4 有平衡绕组的变压器5.2.5 套管末屏取信号的问题5.2.6 其它注意事项6 绕组变形波形分析6.1 频率响应图谱的特征6.1.1 差异是绝对的6.1.2 具有相对的一致性6.1.3 低压绕组的一致性较好6.1.4 厂用变压器的一致性较差6.1.5 三相变压器的一致性较好6.2 变形测试的判断6.2.1 低压绕组为主，高、中压绕组为辅6.2.2 横向比较为主，纵向比较为辅6.2.3 低频段为主，中、高频段为辅6.2.4 波形观察为主，相关系数判断为辅6.2.5 综合判断6.3 绕组变形程度的分类6.4 变压器绕组变形判断程序7 绕组变形测试仪的检验8绕组变形测试实例9利用频率响应法辅以阻抗电压法进行变压器绕组变形测试的应用研究1 前言变压器是电力系统中重要的设备之一，它的正常与否直接影响电力系统的安全运行。

近年来变压器短路故障呈现上升趋势，造成变压器绕组损坏的几率增加，严重威胁变压器的正常运行。

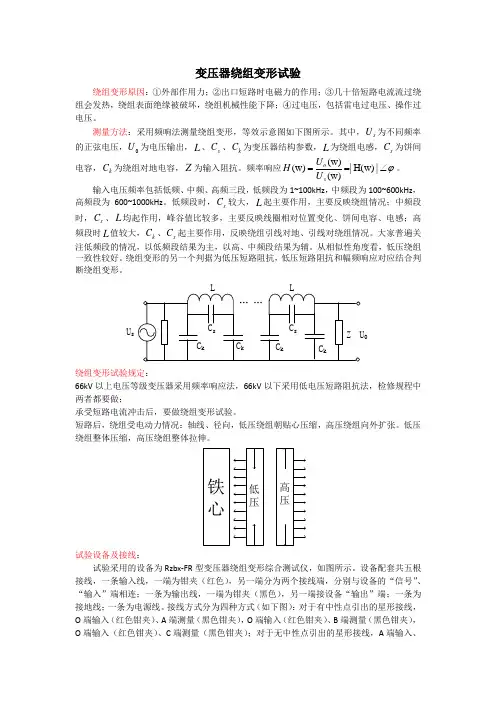

变压器绕组变形试验绕组变形原因：①外部作用力；②出口短路时电磁力的作用；③几十倍短路电流流过绕组会发热，绕组表面绝缘被破坏，绕组机械性能下降；④过电压，包括雷电过电压、操作过电压。

测量方法：采用频响法测量绕组变形，等效示意图如下图所示。

其中，s U 为不同频率的正弦电压，0U 为电压输出，L 、s C 、k C 为变压器结构参数，L 为绕组电感，s C 为饼间电容，k C 为绕组对地电容，Z 为输入阻抗。

频率响应(w)(w)|H(w)|(w)o s U H U ϕ==∠。

输入电压频率包括低频、中频、高频三段，低频段为1~100kHz ，中频段为100~600kHz ，高频段为600~1000kHz 。

低频段时，s C 较大，L 起主要作用，主要反映绕组情况；中频段时，s C 、L 均起作用，峰谷值比较多，主要反映线圈相对位置变化、饼间电容、电感；高频段时L 值较大，k C 、s C 起主要作用，反映绕组引线对地、引线对绕组情况。

大家普遍关注低频段的情况，以低频段结果为主，以高、中频段结果为辅。

从相似性角度看，低压绕组一致性较好。

绕组变形的另一个判据为低压短路阻抗，低压短路阻抗和幅频响应对应结合判断绕组变形。

U s 0绕组变形试验规定：66kV 以上电压等级变压器采用频率响应法，66kV 以下采用低电压短路阻抗法，检修规程中两者都要做；承受短路电流冲击后，要做绕组变形试验。

短路后，绕组受电动力情况：轴线、径向，低压绕组朝贴心压缩，高压绕组向外扩张。

低压绕组整体压缩，高压绕组整体拉伸。

试验设备及接线：试验采用的设备为Rzbx-FR 型变压器绕组变形综合测试仪，如图所示。

设备配套共五根接线，一条输入线，一端为钳夹（红色），另一端分为两个接线端，分别与设备的“信号”、“输入”端相连；一条为输出线，一端为钳夹（黑色），另一端接设备“输出”端；一条为接地线；一条为电源线。

接线方式分为四种方式（如下图）：对于有中性点引出的星形接线，O 端输入（红色钳夹）、A 端测量（黑色钳夹），O 端输入（红色钳夹）、B 端测量（黑色钳夹），O 端输入（红色钳夹）、C 端测量（黑色钳夹）；对于无中性点引出的星形接线，A 端输入、B端测试，B端输入、C端测试，C端输入、A端测试；对于角形接线，a端输入、b端测试，b端输入、c端测试，c端输入、a端测试；对于单项变压器，x端输入、a端测试，y端输入、b端测试，z端输入、c端测试。
