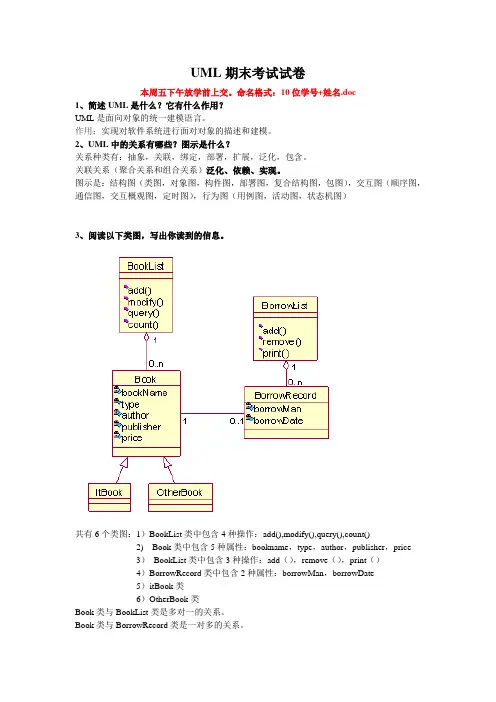

UMl期末考试题

UML期末考试试卷本周五下午放学前上交。

命名格式：10位学号+姓名.doc1、简述UML是什么？它有什么作用？UML是面向对象的统一建模语言。

作用：实现对软件系统进行面对对象的描述和建模。

2、UML中的关系有哪些？图示是什么？关系种类有：抽象，关联，绑定，部署，扩展，泛化，包含。

关联关系（聚合关系和组合关系）泛化、依赖、实现。

图示是：结构图（类图，对象图，构件图，部署图，复合结构图，包图），交互图（顺序图，通信图，交互概观图，定时图），行为图（用例图，活动图，状态机图）3、阅读以下类图，写出你读到的信息。

共有6个类图：1）BookList类中包含4种操作：add(),modify(),query(),count()2) Book类中包含5种属性：bookname，type，author，publisher，price3）BookList类中包含3种操作：add（），remove（），print（）4）BorrowRecord类中包含2种属性：borrowMan，borrowDate5）itBook类6）OtherBook类Book类与BookList类是多对一的关系。

Book类与BorrowRecord类是一对多的关系。

BorrowRecord类与BorrowRecord类是多对一的关系。

同时，itBook类、OtherBook类与Book类是组合关系，Book类与BookList类是聚合关系，Book类与BorrowRecord类是关联关系。

BorrowRecord类与BorrowRecord类是聚合关系。

4、按照下面的类图，写出对应的java代码。

Public class StudentInformation{Private String userName;Private String password;public void setuserName(String userName){erName=userName;}public String getuserName(){return userName;}public void setpassword(String password){this.password=password;}public String getpassword(){return password;}public void Login(){}public void listCourses(){}public void getCourses (){}}5、按下面的java程序，画出对应类图。

uml期末考试复习题UML期末考试复习题一、选择题1. 在UML中，用于表示类和类之间关系的符号是：A. 菱形B. 圆形C. 矩形D. 三角形2. 以下哪个不是UML用例图中的元素？A. 参与者B. 用例C. 类D. 关系3. 在UML中，状态图（Statechart）用于描述：A. 对象的生命周期B. 系统的动态行为C. 系统的静态结构D. 系统的并发行为4. 以下哪个UML图用于展示系统的动态行为？A. 类图B. 序列图C. 组件图D. 部署图5. 在UML中，一个对象的表示方法是：A. 矩形B. 椭圆形C. 圆形D. 三角形二、简答题1. 解释UML中类图的基本组成元素及其含义。

2. 描述UML用例图的用途和主要元素。

3. 什么是UML的组件图？它在软件开发中扮演什么角色？4. 解释UML中包（Package）的概念及其作用。

5. 描述UML中活动图（Activity Diagram）的特点和用途。

三、应用题1. 假设你正在设计一个图书馆管理系统，请绘制一个类图，展示至少5个类，并说明它们之间的关系。

2. 为图书馆管理系统中的“借书”功能绘制一个用例图，并简述参与者和用例之间的关系。

3. 为图书馆管理系统中的“查询书籍”功能绘制一个活动图，展示从开始到结束的完整流程。

4. 设计一个简单的状态图，描述一个“电梯”系统在不同状态下的转换。

5. 绘制一个序列图，展示图书馆管理系统中“借书”功能的用户交互过程。

四、论述题1. 论述UML在软件开发过程中的重要性，并举例说明UML如何帮助团队成员理解系统设计。

2. 描述UML中不同类型的关系（如关联、聚合、组合、继承等）及其在实际应用中的意义。

3. 讨论UML部署图在系统部署和硬件规划中的作用。

结束语以上复习题覆盖了UML的基本概念、图示类型及其应用，希望能够帮助同学们在期末考试中取得好成绩。

请同学们认真复习，理解每一种UML图的特点和应用场景，以便在实际开发中能够灵活运用。

UML建模期末考试题及答案一、单项选择题（每题2分，共20分）1. UML中用于表示系统的静态结构的图是：A. 活动图B. 用例图C. 类图D. 状态图答案：C2. 在UML中，一个类可以拥有的属性和方法的集合被称为：A. 接口B. 实现C. 封装D. 抽象答案：C3. 以下哪个不是UML中的关系？A. 关联B. 依赖C. 泛化D. 映射答案：D4. 以下哪个不是UML中的行为图？A. 活动图B. 序列图C. 状态图D. 部署图答案：D5. 在UML中，表示对象之间交互的图是：A. 用例图B. 类图C. 序列图D. 组件图答案：C6. 在UML中，一个对象的生命周期可以用以下哪个图来表示？A. 活动图B. 序列图C. 状态图D. 部署图答案：C7. 在UML中，表示系统的物理架构的图是：A. 用例图B. 部署图C. 组件图D. 包图答案：B8. 以下哪个是UML中的对象？A. 类B. 接口C. 实例D. 以上都是答案：C9. 在UML中，表示一个类可以实例化多少次的关系是：B. 泛化C. 聚合D. 组合答案：D10. 在UML中，表示对象之间交互的顺序的图是：A. 活动图B. 序列图C. 状态图D. 用例图答案：B二、多项选择题（每题3分，共15分）1. UML中，以下哪些图可以用来描述系统的动态行为？A. 活动图B. 序列图C. 状态图D. 用例图答案：A、B、C2. 在UML中，以下哪些元素可以表示类之间的关系？A. 关联B. 依赖C. 泛化D. 组合答案：A、B、C、D3. 以下哪些图可以用来描述系统的静态结构？A. 类图B. 对象图D. 部署图答案：A、B、C、D4. 在UML中，以下哪些图可以用来描述系统的交互？A. 序列图B. 通信图C. 用例图D. 活动图答案：A、B5. 在UML中，以下哪些元素可以表示对象之间的交互？A. 消息B. 信号C. 事件D. 操作答案：A、B、C三、简答题（每题10分，共30分）1. 请简述UML中用例图的作用。

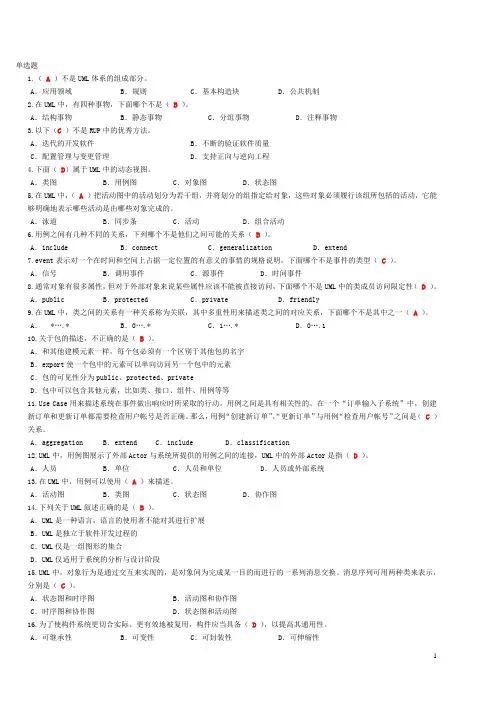

单选题1.（A）不是UML体系的组成部分。

A．应用领域B．规则C．基本构造块D．公共机制2.在UML中，有四种事物，下面哪个不是（B ）。

A．结构事物B．静态事物C．分组事物D．注释事物3.以下（C ）不是RUP中的优秀方法。

A．迭代的开发软件B．不断的验证软件质量C．配置管理与变更管理D．支持正向与逆向工程4.下面（ D）属于UML中的动态视图。

A．类图B．用例图C．对象图D．状态图5.在UML中，（A）把活动图中的活动划分为若干组，并将划分的组指定给对象，这些对象必须履行该组所包括的活动，它能够明确地表示哪些活动是由哪些对象完成的。

A．泳道B．同步条C．活动D．组合活动6.用例之间有几种不同的关系，下列哪个不是他们之间可能的关系（B）。

A．include B．connect C．generalization D．extend7.event表示对一个在时间和空间上占据一定位置的有意义的事情的规格说明，下面哪个不是事件的类型（C）。

A．信号B．调用事件C．源事件D．时间事件8.通常对象有很多属性，但对于外部对象来说某些属性应该不能被直接访问，下面哪个不是UML中的类成员访问限定性（D）。

A．public B．protected C．private D．friendly9.在UML中，类之间的关系有一种关系称为关联，其中多重性用来描述类之间的对应关系，下面哪个不是其中之一（A）。

A．*....* B．0....* C．1....* D．0. (1)10.关于包的描述，不正确的是（B）。

A．和其他建模元素一样，每个包必须有一个区别于其他包的名字B．export使一个包中的元素可以单向访问另一个包中的元素C．包的可见性分为public、protected、privateD．包中可以包含其他元素，比如类、接口、组件、用例等等e Case用来描述系统在事件做出响应时所采取的行动。

用例之间是具有相关性的。

在一个“订单输入子系统”中，创建新订单和更新订单都需要检查用户帐号是否正确。

UML期末考试题（必考）⼀、选择1.UML 的全称是 ( )（A ）Unify Modeling Language （B ）Unified Modeling Language（C ）Unified Modem Language （D ）Unified Making Language2.参与者（Actor ）与⽤例之间的关系是（）（A ）包含关系（B ）泛化关系（C ）关联关系（D ）扩展关系3.在类图中，下⾯哪个符号表⽰继承关系（）(B) (A) (C) (D)4.下⾯哪个视图属于UML 语⾔的交互图（）（A ）⾏为图（B ）状态图（C ）实现图（D ）顺序图5. 在类图中，下⾯哪个符号表⽰实现关系（）(B) (A) (C) (D)6.下⾯哪个图形代表活动（）7.UML 中关联的多重度是指 ( )（A ）⼀个类有多个⽅法被另⼀个类调⽤（B ）⼀个类的实类能够与另⼀个类的多个实类相关联（C ）⼀个类的某个⽅法被另⼀个类调⽤的次数（D ）两个类所具有的相同的⽅法和属性8.下⾯哪个不是UML 中的静态视图（）(A)状态图 (B)⽤例图 (C)对象图 (D)类图9.（）技术是将⼀个活动图中的活动状态进⾏分组，每⼀组表⽰⼀个特定的类、⼈或部门，他们负责完成组内的活动。

(A)泳道 (B)分叉汇合 (C)分⽀ (D)转移10.下列关于状态图的说法中，正确的是（）(A) 状态图是UML 中对系统的静态⽅⾯进⾏建模的图之⼀。

(B) 状态图是活动图的⼀个特例，状态图中的多数状态是活动状态(C) 活动图和状态图是对对象的⽣命周期进⾏建模，描述对象随时间变化的⾏为。

(D) 状态图强调对有⼏个对象参与的活动过程建模，⽽活动图更强调对单个反应型对象建模11.类图应该画在Rose 的哪种（）视图中。

(A)Use Case View (B)Logic View (C)Component View (D)Deployment View12.顺序图由类⾓⾊，⽣命线，激活期和（）组成(A)关系 (B)消息(C)⽤例 (D)实体13.关于通信图的描述，下列哪个不正确（）(A)通信图作为⼀种交互图，强调的是参加交互的对象的组织；(B)通信图是顺序图的⼀种特例(C)通信图中有消息流的顺序号；(D)在ROSE⼯具中，通信图可在顺序图的基础上按“F5”键⾃动⽣成；14.组件图⽤于对系统的静态实现视图建模，这种视图主要⽀持系统部件的配置管理，通常可以分为三种⽅式来完成，下⾯哪种不是其中之⼀（）(A)对源代码建模 (B)对事物建模(C)对数据库建模 (D)对可执⾏⽂件建模在某个信息系统中，存在如下的业务陈述：①⼀个客户提交0个或多个订单；②⼀个订单由⼀个且仅由⼀个客户提交。

uml建模期末复习题库一、选择题1. 在UML中，用于表示系统的动态行为的图是：A. 类图B. 对象图C. 状态图D. 活动图2. 以下哪个不是UML中的基本构件？A. 属性B. 操作C. 约束D. 接口3. 在UML中，哪个元素用于表示一个对象的特定状态？A. 状态B. 对象C. 消息D. 活动4. 以下哪个UML图最适合表示对象之间的交互？A. 用例图B. 类图C. 顺序图D. 活动图5. 在UML中，一个类可以有几种关系与其他类连接？A. 1种B. 2种C. 3种D. 4种及以上二、填空题6. 在UML中，______用于表示类之间的关系，如继承、关联和依赖。

7. ______图用于描述系统中对象之间的交互顺序。

8. ______图用于描述系统的静态结构，包括类、接口和它们的属性和操作。

9. 在UML中，______用于定义一个对象的生命周期，包括状态转换和触发事件。

10. ______图用于描述业务流程或工作流程。

三、简答题11. 解释UML中“封装”的概念。

12. 描述UML中“多态”是如何工作的。

13. 解释UML中“用例”和“用例图”的区别。

14. 什么是UML中的“包”？它的作用是什么？15. 描述UML中“活动图”和“状态图”的主要区别。

四、应用题16. 假设你正在设计一个图书馆管理系统，请绘制一个类图来表示书籍、读者和借阅记录之间的关系。

17. 描述如何使用UML活动图来表示一个简单的银行账户存款流程。

18. 假设你正在设计一个在线购物网站，请使用UML用例图来描述购物流程。

19. 绘制一个UML顺序图，展示一个客户通过网站下订单的过程。

20. 使用UML状态图来表示一个电梯的运行状态和转换。

五、论述题21. 论述UML在软件开发过程中的作用和重要性。

22. 讨论UML建模在需求分析阶段的应用。

23. 分析UML建模在系统设计阶段的优势和局限性。

24. 描述UML建模在团队协作中的作用。

UML 期末复习习题集一、选择题：1、对象模型的描述工具是( )。

A.状态图B.数据流图C.对象图D.结构图2、UML 中关联的多重度是指( )A 、一个类有多个方法被另一个类调用B 、一个类的实类能够与另一个类的多个实类相关联C 、一个类的某个方法被另一个类调用的次数D 、两个类所具有的相同的方法和属性3、为了描述和理解系统中的控制机制，如为了描述一个设备控制器(看成一个对象)在不同情况下的状态转变，下面几个图中哪个图最适合。

（ ）A 、交互图B 、活动图C 、状态图D 、类图4、UML 提供了一系列的图支持面向对象的分析与设计，其中 (1) 给出系统的静态设计视图； (2) 对系统的行为进行组织和建模是非常重要的； (3) 和__(4)__都是描述系统动态视图的交互图，其中__(5)__描述了以时间顺序组织的对象之间的交互活动，__(6)__强调收发消息的对象的组织结构。

A 、状态图B 、用例图C 、序列图D 、部署图E 、协作图F 、类图答题处(1)( )(2)( )(3)( )(4)( )(5)( )（6）（ ）5、面向对象的基本特征不包括 特性 （ ）A 、封装B 、继承C 、多样性D 、抽象6、“一个研究生在软件学院做助教(teaching assistant)，同时还在校园餐厅打工做收银员(cashier)。

也就是说这个研究生有3 种角色：学生、助教和收银员，但同一时刻只能有一种角色 。

”根据上面陈述，下面哪种设计是最合理的？（ ）7、在一个课程注册系统中，定义了类CourseSchedule 和类Course 。

并在类CourseSchedule 中定义了add(c:Course) 和remove(c:Course)方法，则类CourseSchedule 和类Course 之间的关系是： （ ）A 、依赖关系B 、关联关系C 、类属关系D 、实现关系8、下列关于状态图的说法中，正确的是（ ）A 、状态图是UML 中对系统的静态方面进行建模的五种图之一。

uml期末试题及答案一、选择题（每题2分，共20分）1. 在UML中，用于表示对象之间关系的符号是：A. 菱形B. 圆形C. 矩形D. 箭头答案：D2. 以下哪个不是UML的视图？A. 用例视图B. 实现视图C. 逻辑视图D. 数据视图答案：B3. 在UML中，表示类的属性的关键字是：A. attributeB. propertyC. fieldD. variable答案：C4. 以下哪个不是UML的图？A. 用例图B. 序列图C. 流程图D. 状态图答案：C5. 在UML中，表示方法的关键字是：A. functionB. methodC. operationD. procedure答案：C6. 以下哪个不是UML的通用关系？A. 关联B. 依赖C. 泛化D. 聚合答案：D7. 在UML中，表示类的可见性可以使用以下哪个符号？A. +B. -C. #D. ~答案：A8. 以下哪个不是UML的约束？A. 唯一性B. 非空性C. 多重性D. 继承性答案：D9. 在UML中，表示一个对象的实例的符号是：A. 圆形B. 矩形C. 菱形D. 椭圆形答案：D10. 以下哪个是UML中表示交互的图？A. 类图B. 对象图C. 序列图D. 组件图答案：C二、填空题（每题2分，共20分）1. 在UML中，表示一个类可以创建的实例数量的属性是________。

答案：多重性2. 表示类之间共享属性和操作的机制被称为________。

答案：继承3. 在UML中，一个对象与另一个对象的交互是通过________来表示的。

答案：消息4. 表示类中操作的可见性为私有的符号是________。

答案：-5. 在UML中，表示一个对象的生命周期的图是________。

答案：状态图6. 表示类之间存在依赖关系的符号是________。

答案：虚线箭头7. 在UML中，表示一个类是另一个类的子类的符号是________。

答案：实线箭头8. 表示对象之间共享相同属性和方法的机制是________。

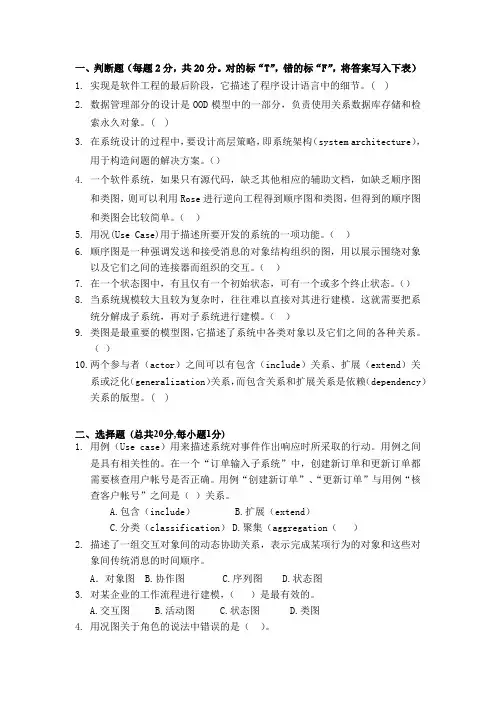

一、判断题（每题2分，共20分。

对的标“T”，错的标“F”，将答案写入下表）1.实现是软件工程的最后阶段，它描述了程序设计语言中的细节。

( )2.数据管理部分的设计是OOD模型中的一部分，负责使用关系数据库存储和检索永久对象。

( )3.在系统设计的过程中，要设计高层策略，即系统架构（system architecture），用于构造问题的解决方案。

（）4.一个软件系统，如果只有源代码，缺乏其他相应的辅助文档，如缺乏顺序图和类图，则可以利用Rose进行逆向工程得到顺序图和类图，但得到的顺序图和类图会比较简单。

（）5.用况(Use Case)用于描述所要开发的系统的一项功能。

（）6.顺序图是一种强调发送和接受消息的对象结构组织的图，用以展示围绕对象以及它们之间的连接器而组织的交互。

（）7.在一个状态图中，有且仅有一个初始状态，可有一个或多个终止状态。

（）8.当系统规模较大且较为复杂时，往往难以直接对其进行建模。

这就需要把系统分解成子系统，再对子系统进行建模。

（）9.类图是最重要的模型图，它描述了系统中各类对象以及它们之间的各种关系。

（）10.两个参与者（actor）之间可以有包含（include）关系、扩展（extend）关系或泛化（generalization）关系，而包含关系和扩展关系是依赖（dependency）关系的版型。

( )二、选择题(总共20分,每小题1分)1.用例（Use case）用来描述系统对事件作出响应时所采取的行动。

用例之间是具有相关性的。

在一个“订单输入子系统”中，创建新订单和更新订单都需要核查用户帐号是否正确。

用例“创建新订单”、“更新订单”与用例“核查客户帐号”之间是（）关系。

A.包含（include）B.扩展（extend）C.分类（classification）D.聚集（aggregation（）2.描述了一组交互对象间的动态协助关系，表示完成某项行为的对象和这些对象间传统消息的时间顺序。

《软件工程与UML》期末试题适用专业：考试时间 120分钟一、单项选择题（本大题共小题，每题分，共分）1. UML图不包括（D ）A. 用例图B. 类图C. 状态图D. 流程图2. 下面哪一项不是包图中的关系（D ）A .<<use>> B. <<access>> C. <<trace>> D. <<stub>>3. 在类图中，下面哪个符号表示继承关系（C ）D.A. B. C.4. 在类图中，“#”表示的可见性是（B ）A. PublicB. ProtectedC. PrivateD. Package5. 消息的组成不包括（C ）A. 接口B. 活动C. 发送者D.接收者6. 下面哪个视图属于UML语言的交互图（D ）A. 行为图B. 状态图C. 实现图D. 顺序图7. UML语言包含几大类图形（B ）A. 3B. 5C. 7D. 98. RUP中有（C ）个核心过程工作流。

A. 1B. 3C. 6D. 99. 类之间的关系不包括（D ）A. 依赖关系B. 泛化关系C. 实现关系D. 分解关系10. 在UML中，协作图的组成不包括（C ）A. 对象B. 消息C. 发送者D. 链11. 下面哪个符号代表包图（A ）A. B. C. D.12. 下列对状态图描述不正确的是（C ）A. 状态图通过建立类对象的生命周期模型来描述对象随时间变化的动态行为。

B. 状态图适用于描述状态和动作的顺序，不仅可以展现一个对象拥有的状态，还可以说明事件如何随着时间的推移来影响这些状态。

C. 状态图的主要目的是描述对象创建和撤销的过程中资源的不同状态，有利于开发人员提高开发效率。

D. 状态图描述了一个实体基于事件反应的动态行为，显示了该实体如何根据当前所处状态对不同的事件做出反应。

13. 在UML的顺序图中，通常由左向右分层排列各个对象，正确的排列方法是（A ）A. 执行者角色控制类用户接口业务层后台数据库B. 执行者角色用户接口控制类业务层后台数据库C. 执行者角色控制类用户接口后台数据库业务层D. 执行者角色用户接口业务层控制类后台数据库14. 多对象是UML哪个视图中的概念（C ）A. 类图B. 状态图C. 协作图D. 组件图15. 构件图的组成不包括（ C ）A. 接口B. 构件C. 发送者D. 依赖关系16. 在UML 中，接口有几种表达方式（ A ）A. 2B. 4C. 6D. 8 17. 部署图的组成不包括（ C ）A. 处理器B. 设备C. 构件D. 连接18. 下面哪个UML 视图是描述一个对象的生命周期的（ B ）A. 类图B. 状态图C. 协作图D. 顺序19. 顺序图由对象、生命线、控制焦点和（ B ）组成A ．关系 B. 消息 C. 用例 D. 实体20. UML 中关联的多重度是指（ B ）A. 一个类有多个方法被另一个类调用B. 一个类的实例能够与另一个类的多少个实例相关联C. 一个类的某个方法被另一个类调用的次数D. 两个类所具有的相同的方法和属性21. “软件危机”是指（ C ）A. 计算机病毒的出现B .利用计算机进行经济犯罪活动24.采用UML 进行软件建模的过程中，类图是系统的一种静态视图，用( B )可明确表示两类事物之间存在的整体/部分形式的关联关系。

UML建模期末考试题及答案# UML建模期末考试题及答案一、选择题（每题2分，共20分）1. 在UML中，用于表示类与类之间关系的符号是：A. 菱形B. 圆形C. 矩形D. 箭头答案：C2. 以下哪个不是UML中的关系？A. 关联B. 继承C. 聚合D. 循环答案：D3. 在UML类图中，属性的可见性用以下哪个符号表示？A. +B. -C. #D. ~答案：A4. 以下哪个是UML用例图中的元素？A. 类B. 用例C. 关系D. 接口答案：B5. 在UML中，一个类可以拥有多少个属性？A. 0个B. 1个C. 多个D. 以上都是答案：D...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述UML类图中类与类之间的关系有哪些，并举例说明。

答案：UML类图中类与类之间常见的关系有关联、继承、聚合和组合。

例如，关联关系表示两个类之间的连接，如“学生”类与“课程”类之间的关联；继承关系表示一个类是另一个类的子类，如“猫”类继承自“动物”类；聚合关系表示一个类是另一个类的组成部分，如“班级”类聚合了“学生”类；组合关系是一种特殊的聚合，表示部分与整体的生命周期紧密相关，如“汽车”类组合了“引擎”类。

2. 解释什么是UML用例图，并说明其主要元素。

答案：UML用例图是一种用于描述系统功能和用户需求的视图。

它展示了系统的功能（用例）以及用户（演员）如何与这些功能交互。

用例图的主要元素包括用例（用椭圆表示，内部写有用例名称）、演员（用小人图标表示，代表外部系统或用户）以及它们之间的关系（通常用线条表示）。

3. 描述UML活动图中的活动和转换的概念。

答案：UML活动图用于描述业务流程或工作流程中的步骤和决策点。

活动是流程中的一个步骤或操作，通常用矩形框表示。

转换是控制流程从一个活动移动到另一个活动的条件或路径，通常用箭头表示。

活动之间通过转换连接，表示流程的顺序或条件分支。

三、应用题（每题25分，共50分）1. 设计一个图书馆管理系统的UML类图，并解释其主要类及其关系。

uml期末考试题及答案百度文库一、选择题（每题2分，共20分）1. UML中用于表示系统的静态结构的图是：A. 活动图B. 序列图C. 类图D. 状态图答案：C2. 以下哪个不是UML的用例图的基本元素？A. 参与者B. 用例C. 系统D. 包含关系答案：C3. 在UML中，以下哪个关系表示依赖关系？A. 泛化B. 关联C. 依赖D. 实现答案：C4. 以下哪个不是UML中的活动图元素？A. 活动B. 动作状态C. 同步条D. 用例答案：D5. 在UML中，以下哪个图用于描述对象间的交互？A. 用例图B. 序列图C. 状态图D. 类图答案：B6. UML中表示对象间关系的图是：A. 活动图B. 序列图C. 状态图D. 对象图答案：D7. 在UML中，以下哪个关系表示整体与部分的关系？A. 泛化B. 依赖C. 关联D. 组合答案：D8. 以下哪个不是UML中的活动图元素？A. 决策节点B. 并发区域C. 用例D. 活动答案：C9. 在UML中，以下哪个图用于描述系统的动态行为？A. 用例图B. 类图C. 序列图D. 状态图答案：C10. UML中表示类的属性和方法的图是：A. 活动图B. 序列图C. 类图D. 状态图答案：C二、填空题（每题2分，共20分）1. UML中的______图用于描述系统的动态行为。

答案：状态图2. 在UML中，______关系表示一个类是另一个类的子类。

答案：泛化3. UML中的______图用于描述对象间的交互。

答案：序列图4. UML中的______图用于描述系统的静态结构。

答案：类图5. 在UML中，______关系表示一个类可以被另一个类实例化。

答案：实现6. UML中的______图用于描述对象的生命周期。

答案：对象图7. 在UML中，______关系表示两个类之间有某种联系，但这种联系不是整体与部分的关系。

答案：关联8. UML中的______图用于描述系统的用例和参与者。

2020-2021《可视化建模与UML》课程考试试卷适用专业：考试日期：闭卷所需时间：120分钟总分：100分一、选择题（单项选择题，每小题2分，共20分）1．以下哪个是UML的正确全称？A). Unified Markup Language B). Unique Modeling LanguageC). Unified Modeling Language D). Unique Markup Language2.计算机由中央处理器、内存、硬盘、显示器等组成，那么Computer类和其他类（CPU、RAM、HardDriver，Monitor）之间的关系是：A）泛化关系B）实现关系C）组合关系D）聚合关系3．下面哪个图形表示的是UML中的聚合关系？A）B）C）D）4．下面四个选项中，哪项肯定不能作为系统的角色（Actor）A）直接操作系统的人B）需要交互的外部系统C）系统自身的数据库D）时间5．下面关于构件图的说法，哪个是错误的？A）构件和构件之间只能通过接口进行访问。

B）构件和构件之间可以存在泛化关系。

C）构件可以被嵌套，也可以有实例。

D) 构件表示的是逻辑模块，而非物理模块。

6．下列选项中，那个不是“用例描述”应该包含的内容：A）概述B）基本事件流C）对象模型D）前置条件7．下面哪种关系于类和对象的关系相类似？A）包和类的关系B）用例与参与者的关系C）关联和链的关系D）类和接口的关系8. UML扩展机制之一约束（constraints）是下面哪种表达方式？A）[text string] B）{text string} C）（text string）D）以上都可以9. 下面4种类型的图中，哪个可以描述一个用例中多个对象之间的相互协作关系以及协作过程中的行为次序？A) 交互图B）状态图C）对象图D）用例图10. 用例和用例之间不可能存在的关系是哪种关系？A）包含关系B）依赖关系C）扩展关系D）泛化关系二、简答题(每小题8分，共48分)1.什么是模型？在软件开发中模型有什么作用？2.什么是类？什么是类图？3.什么是接口，什么是抽象类？简述两者的区别。

UML期末考试试题与答案解析UML期末考试试题与答案解析一、选择题1、在UML中，用（）符号来表示一个类可以继承一个接口。

A. →B. ←C. ∈D. ∷正确答案是：D. ∷。

UML中，类与接口的关系用箭头表示，继承用箭头指向父类，而实现接口用箭头指向接口。

因此，选项D中的∷符号表示类可以继承一个接口。

2、在UML中，菱形代表的是（）。

A. 类 B. 接口 C. 包 D. 关联正确答案是：B. 接口。

在UML中，菱形代表的是接口。

3、在UML中，关联关系用（）表示。

A. 箭头 B. 直线 C. 双箭头D. 虚线正确答案是：B. 直线。

在UML中，关联关系用直线表示。

4、在UML中，（）用来描述一组具有相同属性、操作和关系的对象的行为特征。

A. 类 B. 接口 C. 包 D. 关联正确答案是：A. 类。

在UML中，类用来描述一组具有相同属性、操作和关系的对象的行为特征。

5、在UML中，一个类可以有一个或多个（）它。

A. 类 B. 接口 C. 包 D. 关联正确答案是：B. 接口。

在UML中，一个类可以实现一个或多个接口。

二、填空题1、UML是一种可视化的建模语言，用于对软件密集系统进行（）。

答案解析：UML是一种可视化的建模语言，用于对软件密集系统进行建模。

2、UML中的（）是用来描述一组具有相同属性、操作和关系的对象的行为特征。

答案解析：UML中的类是用来描述一组具有相同属性、操作和关系的对象的行为特征。

3、UML中的（）用来描述一组具有相同属性、操作和关系的对象的行为特征。

答案解析：UML中的类用来描述一组具有相同属性、操作和关系的对象的行为特征。

4、UML中的（）是用来描述一组具有相同属性、操作和关系的对象的行为特征。

答案解析：UML中的类是用来描述一组具有相同属性、操作和关系的对象的行为特征。

UML考试试题及答案21UML（Unified Modeling Language）是一种用于建模软件系统的标准化建模语言。

uml期末复习题库pdf # UML期末复习题库一、选择题1. UML代表什么？A. Unified Modeling LanguageB. Unified Markup LanguageC. User Modeling LanguageD. Universal Modeling Language答案：A2. UML中，用于表示系统的动态行为的图是什么？A. 类图B. 状态图C. 顺序图D. 活动图答案：D3. 在UML中，类图中的实线带箭头表示什么？A. 关联B. 继承C. 依赖D. 聚合答案：B4. 以下哪个UML图用于展示对象的生命周期？A. 用例图B. 部署图C. 对象图D. 组件图答案：C5. 在UML中，哪个元素用于表示一个对象？A. 矩形B. 圆形C. 椭圆形D. 三角形答案：C二、填空题1. UML是一种______，用于软件工程中的系统设计。

答案：统一建模语言2. 在UML中，______图用于描述系统的静态结构。

答案：类3. 包图是UML中用于表示______的图。

答案：软件组件的组织4. 状态图在UML中用于描述对象的______。

答案：状态变化5. 活动图在UML中用于展示______。

答案：业务流程或工作流三、简答题1. 简述UML中用例图的作用。

答案：用例图用于展示系统的功能需求，它描述了系统与外部参与者之间的交互关系，以及参与者如何使用系统来完成特定的任务。

2. 解释UML中组件图和部署图的区别。

答案：组件图用于展示系统的软件组件以及它们之间的关系，而部署图则展示了系统的物理部署，包括硬件、节点以及它们与软件组件的映射关系。

3. 描述UML中序列图的基本元素。

答案：序列图由对象、生命线、激活条、消息组成。

对象表示交互的参与者，生命线表示对象的存在时间，激活条表示对象的执行时间，消息表示对象之间的交互。

四、论述题1. 论述UML在软件开发过程中的重要性。

答案：UML作为统一建模语言，在软件开发过程中扮演着至关重要的角色。
