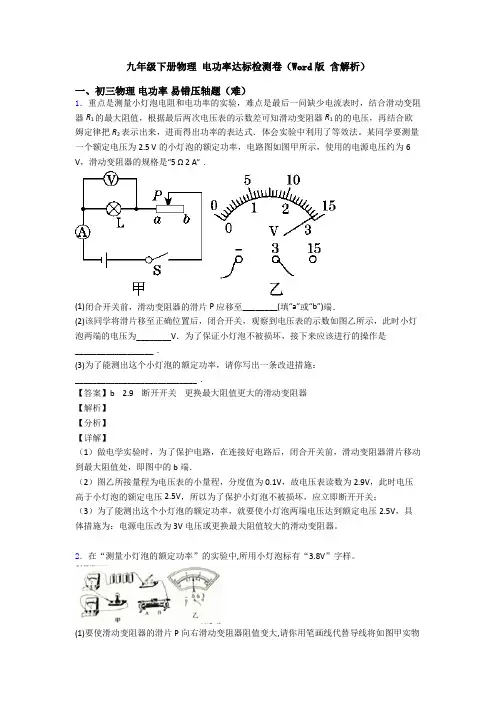

九年级物理下册 电功率单元测试题(Word版 含解析)

物理九年级下册 电功率单元测试题（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是： 2．则小灯泡额定功率：()1210U U U P R -额＝。

人教版九年级物理下册电功率单元试卷（word版含答案）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

九年级物理下册电功率单元测试卷（word版，含解析）一、初三物理电功率易错压轴题（难）1．故答案为：（1）见上图；（2）①见上图；②R1接触不良；③电阻；⑤50；0.4。

下面是小彬和小辉等同学进行的电学实验。

（1）小彬为了“探究电流跟电阻的关系”，连接了如图甲所示的电路。

①请你在甲图中用笔画线代替导线完成电路的连接______；②小彬看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是______；③小彬先将5Ω的电阻接入电路，调节滑动变阻器的滑片使电阻两端的电压为2V；再将5Ω的电阻换成10Ω的电阻，调节滑动变阻器的滑片，使电压表示数为______V；④小彬保持滑动变阻器的滑片位置不变，把10Ω的电阻换成10Ω的电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片适当向______（选填“左”或“右”）端移动；⑤小彬将数据记录在表格中，分析实验数据可得出：当电压一定时，导体中的电流与导体的电阻成______；U2电压/V电阻/R 51020I0.40.20.1电流/A（2）小彬将电阻换成标有“2.5V”字样的小灯泡，测量其额定电功率。

①正确连接电路，闭合开关、发小灯泡不亮，电压表、电流表均无示数，产生这种现象的原因可能是滑动变阻器______（选填“短路”或“断路”）；②排除故障，继续实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电流是______A，额定功率是______W；（3）小辉同学准备测小灯泡的额定功率，检查实验器材时，发现缺少电压表，滑动变阻器均标有“20Ω 2A”字样，小灯泡的额定电流是0.25A，于是他利用现有的实验器材，设计了如图丙所示的电路图。

请你帮助小辉完成实验：①闭合开关1S，开关2S接b，2R阻值调到最大处，1R阻值调到0，此时电流表的示数为0.3A；②将1R阻值调到最大，闭合开关1S，开关2S接a，______，小灯泡正常发光；③保持1R接入电路的阻值不变，闭合开关1S，开关2S接b，2R滑片仍在阻值最大处，此时电流表的示数为0.2A。

人教版物理九年级下册电功率单元综合测试（Word版含答案）一、初三物理电功率易错压轴题（难）1．故小灯泡正常发光时电流为：4V0.8A5ΩUIR===，则小灯泡的额定功率为：5V40W.8AP U I==⨯=额额．图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变．（1）请用笔划线代替导线，将图甲中的实物图连接完整．（_______）（2）闭合开关前，滑片应移到滑动变阻器的最______端（选填“左”或“右”）．（3）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数；移动滑片，发现除了电流表示数改变外，其余均无变化．经检查，电压表完好，则故障可能是小灯泡______（选填“短路”或“断路”）．（4）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I-U图象，由图象可计算出小灯泡的额定功率为______W．（5）实验过程中，当电压表示数为1V时，滑动变阻器连入电路的阻值为______Ω．【答案】左短路0.7510【解析】【详解】第一空．灯的额定电压为2.5V，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：；第二空．闭合开关前，滑片应移到滑动变阻器的阻值最大处，即最左端；第三空．正确连接好电路，闭合开关，发现电流表有示数，则电路为通路，灯泡不亮，电压表无示数，因电压表完好，故障可能是小灯泡短路；第四空．根据绘制成的图乙所示的I-U图象，灯在额定电压下的电流为0.3A，则小灯泡的额定功率为：P=UI=2.5V×0.3A=0.75W；第五空．实验过程中，当电压表示数为1V时，电流为0.2A，根据串联电路分压的规律及欧姆定律，滑动变阻器连入电路的阻值为：2．（3）先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为UR额；再保持变阻器滑片的位置不变，只断开开关S1、闭合其它开关，读出电流表示数为I，此时电流表测灯泡与定值电阻并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律得到通过灯泡的额定电流为：I-0UR额；灯泡额定功率的表达式为：P额=U额（I-UR额）。

人教版物理九年级下册电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。

所用器材：额定电压为2.5V的小灯泡、电池组（二节干电池串联，电压为3V）、电压表一块、滑动变阻器（10Ω 2A）、定值电阻（R0=5Ω）、开关三个和导线若干。

（1）用笔画线代替导线，将图2中的实物电路按照图1所示的电路图连接完整。

（_____________）（2）闭合开关前，应将变阻器滑片滑到____________（选填“左”或“右”）。

（3）连接完电路后，小明只闭合S、S1时，移动滑片P，电压表示数发生改变：只闭合S、S2时，移动滑片P，小灯泡不发光。

于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如下表所示。

则电路中一定存在的故障是____________。

（填写序号）测试元件灯泡L 开关S2电压表无示数有示数①灯泡L处断路②灯泡L处短路③开关S2处断路（4）排除故障后，小明继续实验。

①只闭合S、S2，移动滑片P，使电压表的示数为____________V②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V③小灯泡的额定功率为____________W.（5）当加在灯泡两端的电压为额定电压的一半时，灯泡的际功率P实____________（选填“>”、“>”或“=”）14P额（拓展）小红通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图所示）于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S2时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是____________Ω。

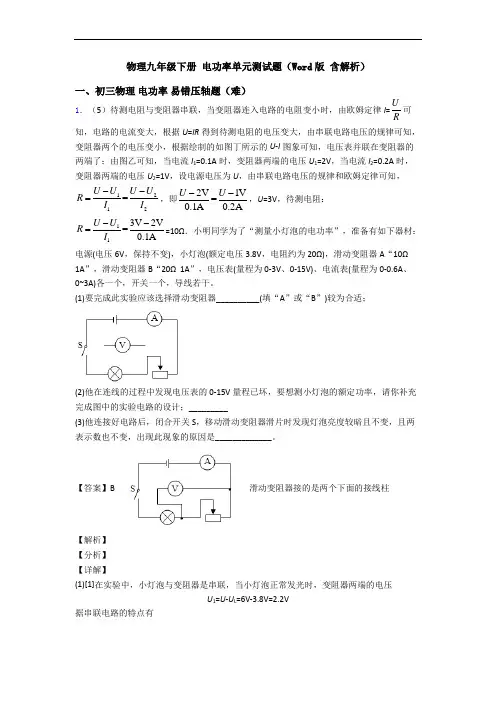

物理九年级下册 电功率单元测试题（Word 版含解析）一、初三物理 电功率 易错压轴题（难）1．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R 可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

(1)要完成此实验应该选择滑动变阻器__________(填“A ”或“B ”)较为合适；(2)他在连线的过程中发现电压表的0-15V 量程已坏，要想测小灯泡的额定功率，请你补充完成图中的实验电路的设计；_________(3)他连接好电路后，闭合开关S ，移动滑动变阻器滑片时发现灯泡亮度较暗且不变，且两表示数也不变，出现此现象的原因是_____________。

【答案】B 滑动变阻器接的是两个下面的接线柱【解析】【分析】【详解】(1)[1]在实验中，小灯泡与变阻器是串联，当小灯泡正常发光时，变阻器两端的电压U 1=U -U L =6V-3.8V=2.2V据串联电路的特点有L1L1U UR R=，13.8V 2.2V20ΩR=此时，变阻器接入电路的阻值R1=11.5Ω所以应选择滑动变阻器B较为合适。

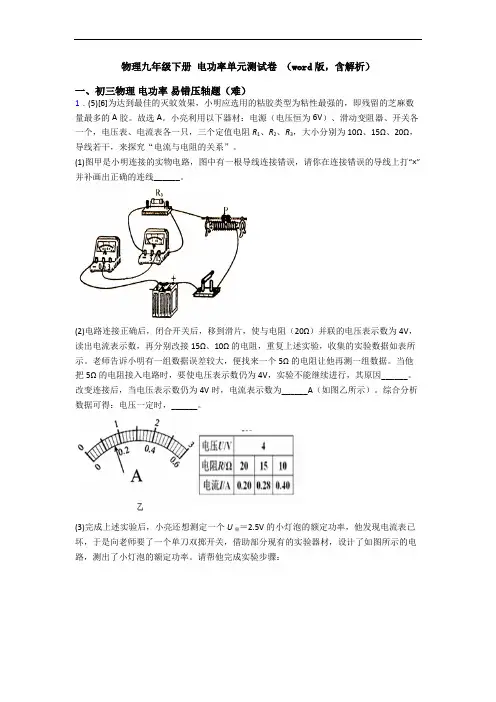

物理九年级下册电功率单元测试卷（word版，含解析）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

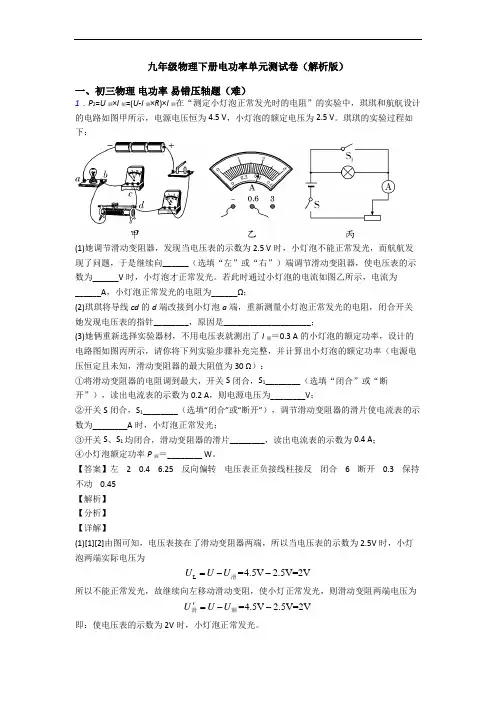

九年级物理下册电功率单元测试卷（解析版）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

物理九年级下册电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．22''B0()==U U U UPR U R-额额额下面是小溪所做的电学实验：（一）探究电流与电阻的关系。

(1)小溪用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源、“20Ω 1A”的滑动变阻器等器材连接成部分实验电路，实验过程中控制电阻两端的电压2V不变。

请用笔画线代替导线把电路补充完整；______(2)正确连接电路后开始实验。

小溪发现换上______Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。

为了使四个电阻单独接入电路都能完成实验，他应该适当______（填“增大”或“减小”）控制的电压值；通过实验数据可以得出的结论是：______一定时，导体中电流与电阻成______。

（二）测量小灯泡的额定功率。

(3)小溪按乙图连接电路，测量标有“3.8V”的小灯泡的额定功率，她使用了电压表的小量程，调节变阻器滑片，使电压表示数为2V，读出此时电流表的示数为0.2A，求出小灯泡的电阻为______Ω，并利用公式2UPR=额额求出了小灯泡的额定功率。

然后她又换用电压表的大量程，调节变阻器滑片，使电压表示数为3.8V时，电流表示数如图丙所示为______A，小灯泡的额定功率为______W。

小溪发现两次得到的额定功率值有较大差异，根本原因是______；(4)小溪又设计了一个方案测量额定电压为3V的小灯泡的额定功率。

电路如图丁所示（电源电压为6V，滑动变阻器规格为“20Ω 1A”）。

请把下面的实验步骤补充完整：①只闭合开关S和S2，调节变阻器的滑片，使电压表V2的示数为______V，此时小灯泡正常发光；②只闭合开关______，保持滑片P的位置不动，此时V1的示数为1V，V2的示数为2V；③该灯泡的额定功率P额＝______W。

【答案】见解析 20 增大电压反比 10 0.3 1.14 灯的电阻随温度的变化而变化3 S和S1 0.6【解析】【分析】【详解】(1)[1]电压表测量电阻两端的电压，由于实验过程中控制电阻两端的电压为2V 不变，则电压表接小量程，如图所示(2)[2]当接入20Ω的电阻时，移动滑动变阻器的滑片，使滑动变阻器接入阻值最大，此时滑动变阻器两端电压最大，定值电阻两端电压最小，由于滑动变阻器的最大阻值与电阻的阻值相等，则它们两端电压相等，此时电阻两端最小电压为min 4.5V 2.25V 22U U === 所以小溪发现换上20Ω的电阻后，移动滑片，电压表示数始终不能达到需要控制的电压值，不能完成实验。

九年级下册电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

九年级下册物理电功率单元测试卷（解析版）一、初三物理电功率易错压轴题（难）1．小灯泡的额定功率是()-U U UR额额。

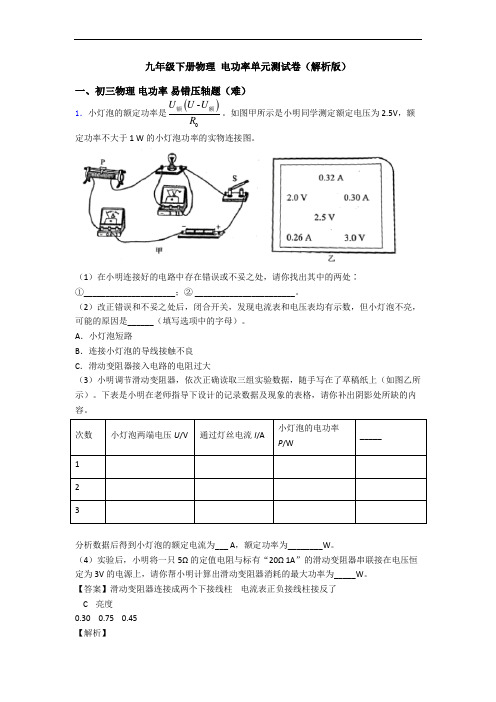

如图甲所示是小明同学测定额定电压为2.5V，额定功率不大于1 W的小灯泡功率的实物连接图。

（1）在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处∶①_____________________；② _______________________。

（2）改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是______（填写选项中的字母）。

A．小灯泡短路B．连接小灯泡的导线接触不良C．滑动变阻器接入电路的电阻过大（3）小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上（如图乙所示）。

下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容。

次数小灯泡两端电压U/V通过灯丝电流I/A小灯泡的电功率P/W_____123分析数据后得到小灯泡的额定电流为___ A，额定功率为________W。

（4）实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为_____W。

【答案】滑动变阻器连接成两个下接线柱电流表正负接线柱接反了C 亮度0.30 0.75 0.45【解析】【分析】【详解】(1)[1][2]小明连接好的电路中存在错误或不妥之处，其中滑动变阻器连接成两个下接线柱，电流表正负接线柱接反了。

(2)[3]改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是滑动变阻器接入电路的电阻过大，电路电流过小；而小灯泡短路则电压表无示数，连接小灯泡的导线接触不良则电流表无示数；故选C。

(3)[4]小明在老师指导下设计记录数据及现象的表格，阴影处所缺内容应为小灯泡的发光情况。

[5][6]分析数据可知，小灯泡两端电压越大，则通过的电流也越大，小灯泡的额定电压为2.5V，在记录数据中居中，故小灯泡的额定电流为0.30A，额定功率为P=UI=2.5V⨯0.30A=0.75W(4)[7]实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，滑动变阻器消耗的功率为222000220000()()24U U UP UI RR R RR RR R RR R====-++++当滑动变阻器接入阻值与定值电阻相同时，滑动变阻器消耗功率最大，为2．P额＝U0I额＝R0(I−I额)I额小明同学利用电流表和电阻箱测量小灯泡的功率，设计并接了如图甲所示的实物电路．（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的_____（“A”或“B”）端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，I1＝_____A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝_____Ω，测量小灯泡电阻的方法是_____（选填“控制变量法”或“等效替代法”）；（4）步骤（2）小灯泡的实际功率P1＝_____W；（5）若小灯泡的额定电流为I0＝2I1，以下关于灯泡额定功率P0与实际功率P1的数值关系，你认为最有可能的是_____．A．P0＝2P1 B．P0＝3P1 C．P0＝4P1 D．P0＝5P1【答案】B 0.2 5 等效替代法 0.2 D【解析】【分析】（1）为了保护电路，闭合开关S2前，应将滑片P移到动变阻器的阻值最大处；（2）根据电流表选用的小量定分度值读数；（3）根据等效替代法求电阻大小；（4）根据P1＝I12R L求小灯泡的实际功率；（5）由于灯泡的阻值不是定值，会随温度的升高而变大，所以，根据P＝I2R分析额定功率P0的变化．【详解】（1）为了保护电路，闭合开关S1前，应将滑片P移到动变阻器的阻值最大处的B 端．（2）闭合开关S1，将单刀双掷开关S2扳向“1”，调节滑动变阻器调节电阻箱的阻值使电流表的示数为I1，如图乙所示，电流表选用小量程，分度值为0.02A，I1＝0.2A；（3）将开关S2扳向“2”，保待滑动变阻器的阻值不变，调节滑动变阻箱的阻值R，使电流表的示数仍为I1，此时R＝5Ω；则步骤（2）中小灯泡的电阻R1＝5Ω，测量小灯泡电阻的方法是等效替代法；（4）步骤（2）小灯泡的实际功率P1＝I12R L＝（0.2A）2×5Ω＝0.2W；3．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。

九年级物理下册电功率单元测试卷（word版，含解析）一、初三物理电功率易错压轴题（难）1．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯。

小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V，为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究。

(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)。

_______(2)闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值_______(最大／最小)处。

(3)闭合开关S后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是_____________。

(4)排除故障后，调节滑动变阻器的滑片P直至电压表的示数为__________V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为__________w。

(5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较。

①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶。

②同时在三张纸的上表面各轻轻布撒30粒芝麻。

③同时将三张纸腾空倒置1min。

④将三张纸翻转，数出A、B、C三种类型粘胶上残留的芝麻数量，见下表。

粘胶类型A B C残留的芝麻数量22812为达到最佳的灭蚊效果，小明应选用的粘胶类型为_______。

【答案】最大灯座断路 2.5 4.5 A【解析】【分析】【详解】(1)[1]小灯泡的额定电压为2.5V，电压表选0～3V的量程，且与灯泡并联；电流表与灯泡串联，注意电流从电表的正接线柱流入、负接线柱流出；如下图(2)[2]闭合开关S前，为了保护电路，滑片P应放在使滑动变阻器接入电路的阻值最大处。

九年级下册电功率单元试卷（word版含答案）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

九年级下册电功率检测题（WORD版含答案）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．点睛：本题考查的是测量灯的功率的实验，考查了电路连接、故障分析、电流表读数、功率计算及数据处理与误差分析．在探究“电流与电阻关系”的实验中，实验器材：两节新干电池，3个定值电阻（R1＝5Ω、R2＝10Ω、R3＝20Ω），规格为“15Ω 1A”的滑动变阻器、电压表、电流表、开关各一个，导线若干。

电功率单元测试题(含答案)（word）一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近 1.2kW?h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近 1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①　另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9×　，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。

九年级下册电功率单元测试卷（word版，含解析）一、初三物理电功率易错压轴题（难）1．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。

（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）。

（_______）（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮。

两电表无示数。

为判断故障、将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是_____。

（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为_____V。

（4）根据实验记录绘制Ⅰ﹣U图象如图丙所示，根据图象信息，计算小灯泡的额定功率是_____W。

（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。

实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）①按电路图连接电路。

②闭合开关_____，移动R1滑片，使电流表的示数为I额灯泡正常发光。

③闭合开关_____，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。

④保持_____滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。

⑤小灯泡额定功率的表达式为P额＝_____。

（用I额、I1、I2、R1表示）【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】（1）本实验中，电压表应并联在灯泡的两端，由此分析图甲的错误修改；（2）通过小灯泡不亮，两电表无示数，判断出电路中出现断路，然后根据具体情况判断断路处；（3）由图乙明确电压表量程和分度值，再读数；（4）由图象读出额定电压下通过灯泡的电流，根据P＝UI计算额定电功率；（5）已知灯泡的额定电流，可通过R2等效替代正常发光灯泡，再根据电路特点，利用电源不变计算出R2的阻值，由P＝I2R计算额定功率。

人教版九年级下册物理电功率单元测试题（Word版含解析）一、初三物理电功率易错压轴题（难）1．点睛：研究欧姆定律的实验中注意控制变量法的应用，即分别控制电阻不变和电压不变，据此分析滑动变阻器滑片的调整方向，最后一问要理解单安法测量功率的原理，即根据图知，灯与电阻并联，两端的电压相等，利用定值电阻和电流可确定灯的额定电压，再结合电流即可求功率，当然也可以求灯的电阻。

小聪同学做测量小灯泡的功率的实验，所用器材有电压恒为6 V的电源，额定电压为2.5 V的小灯泡以及符合实验要求的电表，开关和导线．图甲是小聪没有连接完整的电路．甲乙(1)请你用笔画线代替导线，将图甲的电路连接完整_____________ ．(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电压表指针明显偏转，电流表指针无偏转，则故障可能是______．A．小灯泡短路B．小灯泡断路C．滑动变阻器短路D．滑动变阻器断路(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为_______W.(4)老师告诉小聪，与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大，由于电流表、电压表电阻的影响，测量后计算出的电功率值会_______(填“偏大”“偏小”或“不变”)．【答案】B0.7偏大【解析】【详解】(1)电压表应与小灯泡并联，根据“额定电压为2.5 V的小灯泡”，所以连接小灯泡的右端到电压表的“3V”接线柱即可，如图：(2)小聪同学连接电路后闭合开关，移动滑动变阻器滑片P发现小灯泡始终不亮．电流表指针无偏转，说明电路中存在断路性故障，而电压表指针明显偏转，说明电压表两端到电源两极是通的，所以与电压表并联的小灯泡断路，故选B．(3)小聪同学纠正错误后闭合开关，移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数如图乙所示，电流表使用小量程，分度值为0.02Ａ,电流为0.28A，则小灯泡的额定功率为:.(4)与小灯泡的电阻相比较，电流表的电阻非常小，电压表的电阻非常大;2．（3）灯丝的电阻随着电压的变化而变化，所以不能得出导体中电流和导体两端电压成正比的结论，该同学的说法不合理．在“测量小灯泡的电功率”的实验中，实验室提供如下器材：电源（电压恒为6V）、电压表和电流表各一个、额定电压为2.5V的待测小灯泡L （电阻约为10Ω）、滑动变阻器两个（R甲：“10Ω 1A”；R乙：“50Ω 0.5A”）、开关S、导线若干。

九年级下册物理 电功率单元测试卷 （word 版，含解析）一、初三物理 电功率 易错压轴题（难）1．22L L (0.25A)14Ω=0.875W P I R ==⨯额安安和康康在“测量小灯泡的电功率”实验中，所选小灯泡的额定电压为2.5V 。

(1)图甲是测量小灯泡的电功率的电路图。

在检查仪器时，康康发现电流表的指针位置如图乙所示，老师提示他电流表没有损坏，他稍作思考，判断出现问题的原因是电流表______；(2)纠正问题后，他连接的电路如图所示，他将滑片P 移到______（选填“A ”或“B ”）端后，闭合开关开始实验。

在移动滑片P 位置时他发现灯泡亮度、电流表的示数均发生变化，只有电压表的指针一直指在一个较大的示数不发生改变。

检查电路连接后，他发现有一根导线连接出现了错误，请你在这根错误的导线上打“×”，再用笔画线代替导线在图中改正过来（导线不允许交叉）______；(3)纠正错误后，他重新开始实验，移动滑片P 直到电压表示数为2.5V ，此时电流表示数如图所示，则小灯泡的额定功率为______W ；(4)安安的电流表坏了，老师给她一个已知阻值的定值电阻0R 、若干开关和导线，安安重新设计了电路如图所示，并正确测出小灯泡的额定功率。

具体实验步骤如下：闭合开关S 、1S ，断开2S ，调节滑片P 使电压表读数为U 额，此时小灯泡正常发光；不改变滑动变阻器滑片P的位置，闭合开关S 、2S，断开1S，记录电压表此时读数为U。

请用R、U额、U写出小灯泡额定功率的表达式：P=额______。

【答案】没有调零A或0.65()U U UR-额额【解析】【分析】【详解】(1)[1]从图乙可以看到，指针往左偏了，电流表没有电流流过，也没有损坏，那问题应该是电流表没有调零。

(2)[2]滑动变阻器接入电路时，为了防止电路的电流太大，电阻值应该调到最大，所以从图中可以看到，电流从B端流入，D端流出，那么滑片P应该移到A端。
