九年级下册物理 电功率专题练习(解析版)

一、选择题1．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为0~0.6A，电压表的规格为0~15V，灯泡上标有“6V，6W”字样，灯泡电流随电压变化关系如图乙所示，则保证电路安全前提下，下列说法正确的是（）A．当电流表示数为0.4A时，电压表的示数为1VB．滑动变阻器接入电路中的最小阻值是6.7ΩC．灯泡最亮时灯泡两端的电压为6VD．灯泡消耗的最大功率为1.2W2．一物理兴趣小组用图甲所示的电路来测量一个软性材质的电阻R的阻值，电源电压恒定，闭合开关后，调节滑动变阻器的滑片，把每次实验中得到的电压表和电流表示数描点在U-I图像中，然后连接这些点得到如图乙所示的U-I图像，则由图可知（）A．定值电阻R的阻值为20ΩB．当滑片P向左移时，电路总功率变大C．若将R均匀拉长两倍以后，再重新进行实验，则描出的图线应在U-I图像的Ⅱ区D．当电压表示数为2V时，电路中消耗的总功率0.4W3．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A．本次探究实验中没用到控制变量法。

B．通电后，甲图中A、B电阻产生的热量之比是1：2C．为了探究电热与电阻的关系，应该选择乙实验D．通电时间相同时，甲装置中左边U形管的高度差更大4．如图所示分别是小明家上月初和上月末电能表的示数。

结合表盘上的信息可知，下列判断正确的是（）A．小明家上个月消耗的电能为1011kW•hB．小明家家庭电路中的干路电流不得超过10AC．电能表上指示灯闪烁160次，表示家庭电路消耗0.1J的电能D．电能表上指示灯闪烁的次数越快，说明电路中消耗的总电功率越大5．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。

下列判断正确的是（）A．电烤箱正常工作时的电压最高B．正常工作时，它们做功一样快C．电烤箱正常工作时的电流大于电饭锅的电流D．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多6．下列不是电功率单位的是（）A．焦耳每秒（J/s）B．千瓦（kW）C．瓦特（W）D．千瓦时（kW •h）7．如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U形管内的液柱可以显示空气温度的变化。

人教版物理九年级下册电功率专题练习（解析版）一、初三物理电功率易错压轴题（难）1．由电路图知,电流表测量的是通过灯泡和电压表的电流之和,即所测电流偏大,根据知，测量后计算出的电功率值会偏大.小爽做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源电压恒为3V，可用的定值电阻有5Ω、10Ω、15Ω、20Ω、和30Ω。

(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大；______(2)他将5Ω的定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是电阻______（选填“短路”或“断路”）；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，电流为______A；(3)将5Ω的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为______V为止，记录电流表的示数；(4)为了获得普遍规律，他想利用上述五个电阻分别单独接入电路，进行五次实验，则他选择的滑动变阻器的最大阻值不能小于______Ω；(5)完成上述实验后，小爽又设计了如图丙所示的电路，来测量一个小灯泡的额定功率。

已知小灯泡的额定电压为U额，电源电压为U，滑动变阻器A的最大阻值为R0，请完成实验步骤并写出表达式：①闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电压表的示数为______，此时小灯泡正常发光；②闭合开关S、S2，断开S1，保持滑动变阻器A的滑片位置不变，______，使电压表的示数为U额，此时灯泡正常发光时的电阻就等于滑动变阻器______（选填“A”或“B”）接入电路的电阻；再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移动到______（选填“左”或“右”）端，读出电压表的示数为U'；③小灯泡的额定功率表达式为P额＝______。

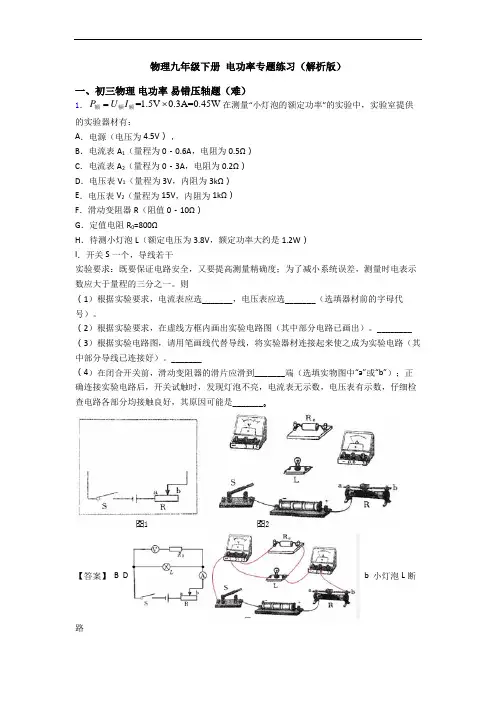

物理九年级下册 电功率专题练习（解析版）一、初三物理 电功率 易错压轴题（难）1．=1.5V 0.3A=0.45W P U I =⨯额额额在测量“小灯泡的额定功率”的实验中，实验室提供的实验器材有：A ．电源（电压为4.5V ），B ．电流表A 1（量程为0﹣0.6A ，电阻为0.5Ω）C ．电流表A 2（量程为0﹣3A ，电阻为0.2Ω）D ．电压表V 1（量程为3V ，内阻为3kΩ）E ．电压表V 2（量程为15V ，内阻为1kΩ）F ．滑动变阻器R （阻值0﹣10Ω）G ．定值电阻R 0=800ΩH ．待测小灯泡L （额定电压为3.8V ，额定功率大约是1.2W ）I ．开关S 一个，导线若干实验要求：既要保证电路安全，又要提高测量精确度；为了减小系统误差，测量时电表示数应大于量程的三分之一。

则（1）根据实验要求，电流表应选_______，电压表应选_______（选填器材前的字母代号）。

（2）根据实验要求，在虚线方框内画出实验电路图（其中部分电路已画出）。

________ （3）根据实验电路图，请用笔画线代替导线，将实验器材连接起来使之成为实验电路（其中部分导线已连接好）。

_______（4）在闭合开关前，滑动变阻器的滑片应滑到_______端（选填实物图中“a”或“b”）；正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数，仔细检查电路各部分均接触良好，其原因可能是_______。

【答案】 B D b 小灯泡L 断路【解析】【详解】（1）待测小灯泡L的额定电压为3.8V，额定功率大约是1.2W，由P=UI得，小灯泡的额定电流大约为：，因为小灯泡L的额定电流0.32A小于0.6A，且大于电流表A1量程的三分之一，所以，根据实验要求，电流表应选B。

因为电源电压为4.5V，待测小灯泡L的额定电压为3.8V，大于V1的量程但小于电压表V2量程的三分之一，为了使偏转角度尽量大，电压表应选D。

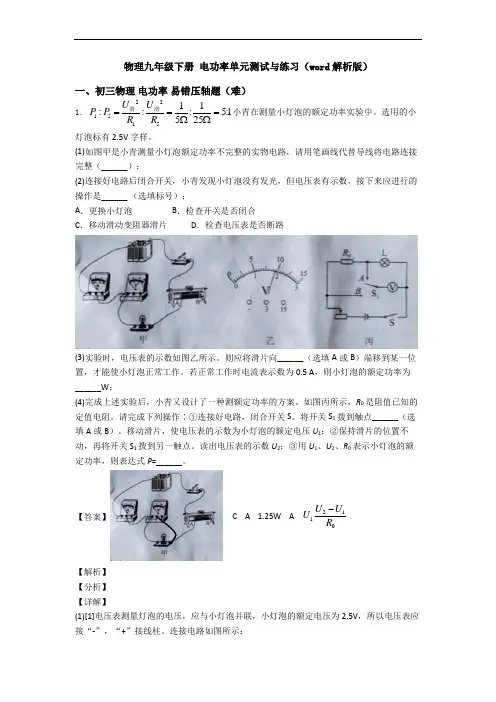

物理九年级下册电功率单元测试与练习（word 解析版）一、初三物理 电功率 易错压轴题（难）1．22151511:::5:1525U U P P R R ===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。

选用的小灯泡标有2.5V 字样。

(1)如图甲是小青测量小灯泡额定功率不完整的实物电路，请用笔画线代替导线将电路连接完整（______）；(2)连接好电路后闭合开关，小青发现小灯泡没有发光，但电压表有示数，接下来应进行的操作是______ （选填标号）； A ．更换小灯泡 B ．检查开关是否闭合C ．移动滑动变阻器滑片D ．检查电压表是否断路(3)实验时，电压表的示数如图乙所示。

则应将滑片向______（选填A 或B ）端移到某一位置，才能使小灯泡正常工作。

若正常工作时电流表示数为0.5 A ，则小灯泡的额定功率为______W ；(4)完成上述实验后，小青又设计了一种测额定功率的方案。

如图丙所示，R 0是阻值已知的定值电阻。

请完成下列操作∶①连接好电路，闭合开关S 。

将开关S 1拨到触点______（选填A 或B ）。

移动滑片，使电压表的示数为小灯泡的额定电压U 1；②保持滑片的位置不动，再将开关S 1拨到另一触点。

读出电压表的示数U 2；③用U 1、U 2、R 0表示小灯泡的额定功率，则表达式P =______。

【答案】 C A 1.25W A 2110U U U R - 【解析】【分析】【详解】(1)[1]电压表测量灯泡的电压，应与小灯泡并联，小灯泡的额定电压为2.5V ，所以电压表应接“-”，“+”接线柱。

连接电路如图所示：(2)[2]小灯泡没有发光，但电压表有示数，说明电压表到电源电路是通路，灯泡不发光可能是灯泡两端实际电压远低于额定电压，所以接下来的操作是移动滑动变阻器滑片，在进一步判断。

故选C。

(3)[3]由图乙可知，此时灯泡的电压为1.9V，使小灯泡正常工作，应将滑动变阻器向A端调节。

可编辑修改精选全文完整版【物理】九年级物理电功率题20套(带答案)及解析一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近1.2kW•h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．即将告别母校的你，认为校园生活中的物理量最符合实际的是（）A. 运动会比赛中100m冠军的成绩约为8sB. 教室电脑的功率约为1200WC. 教室门高约为200cmD. 上课时教室内的温度一般在45°C左右【答案】C【解析】【解答】解：A、男子百米世界纪录略小于10s，学校运动会比赛中100m冠军的成绩约为12s，故A不符合实际；B、教室电脑的功率约为200W，故B不符合实际；C、中学生的身高在160cm左右，教室门高于中学生身高，约为2m=200cm，故C符合实际；D、夏天，室外温度可能超过35℃，教室内温度要低于35℃，不可能达到45℃．故D不符合实际．故选C．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．3．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A. 电路消耗的最小功率为2.5WB. 滑片P在中点时，灯泡消耗的功率为2.4WC. 滑片P在中点时，灯泡消耗的功率为3.2WD. 滑片P在最左端时，2min内电流通过灯泡所做的功为10J【答案】B【解析】【解答】解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：R L＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；A不符合题意；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A× ×20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：U L′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：P L＝U L′I＝6V×0.4A＝2.4W；B符合题意，C不符合题意；滑片P在最左端时，2min内电流通过灯泡做的功：W L ＝UI L t＝10V×0.5A×2×60s＝600J，D不符合题意。

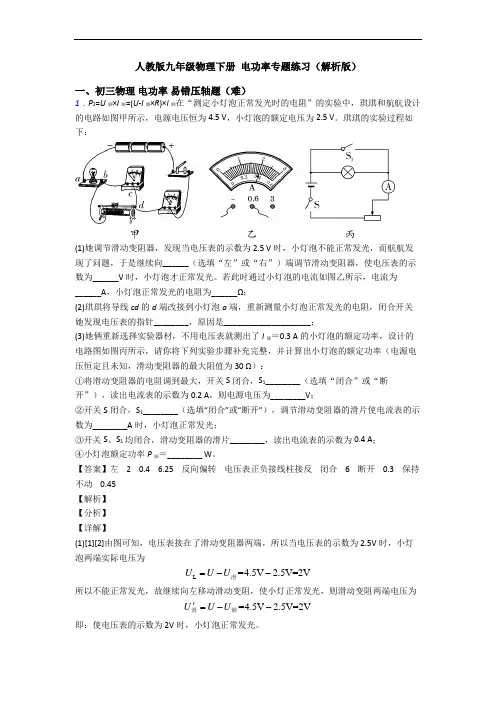

人教版九年级物理下册 电功率专题练习（解析版）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

初三物理关于电功率10道典型题（含答案和解析）一、单项选择题：1、下列家用电器中，将电流热效应作为工作原理的是（）.A. 电视机B. 电热水器C. 抽油烟机D. 电冰箱答案：B.解析：A.电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故A 错误.B.电热水器主要是把电能转化为内能，是利用电流的热效应工作的，故B正确.C.抽油烟机是利用电动机带动工作的，不是利用电流的热效应，故C错误.D.电冰箱利用电动机带动工作，不是利用电流的热效应，故D错误.故选B.考点：电学——电功和电功率——焦耳定律.2、图所示的电路中，电源两端的电压保持不变，R2为滑动变阻器．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）.A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大答案：C.解析：由电路图可知，定值电阻R2与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流，在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大.可知，电路中的电流变小，即电流表的示数变小，故AD错误.由I=UR由U=IR可知，R2两端的电压变小.因串联电路中总电压等于各分电压之和，所以，两端的电压变大，即电压表的示数变大，故B错误、C正确.故选C.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.二、实验选择题：3、中国科技馆有一个“会发电的衣服”的展台，在展台中可以做模拟“发电纤维发电”的实验．实验过程及现象如下：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加．则下列四个选项中，判断正确的是（）.A. 压电薄膜振动时可以产生电压.B. 小灯发光说明振动的压电薄膜中产生了电流.C. 发光小灯的数量与踩动踏板的频率有关.D. 增大踩动踏板的频率，压电薄膜发电的总功率变小.答案：ABC.解析：踩动踏步机踏板，带动压电薄膜振动，使得一些与压电薄膜相连的小灯发光，说明有感应电流产生；增大踩动踏板的频率，压电薄膜振动得更剧烈，发光小灯的数量增加，说明产生的电能越多，发电的总功率越大；故ABC正确，D错误.故选ABC．考点：科学——电学——电流与电路——电流和电路.4、小林想测量小灯泡的额定功率及正常发光时的电阻，小灯泡的额定电压为2.5V，实验电路如图甲所示．实验中，当电压表示数为2.5V时，电流表示数如图乙所示．根据实验过程及现象，下列四个选项中，判断正确的是（）.A. 为使小灯泡正常发光，电压表示数应为2.5V.B. 图乙中的电流表示数为2.5A.C. 小灯泡正常发光时的电阻为5Ω.D. 小灯泡的额定功率为5W.答案：AC.解析：A．在额定电压下灯泡正常发光，为使小灯泡正常发光，电压表示数应为2.5V，故A正确.B．图乙中，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.5A，故B错误.C．由I=UR可得，灯泡正常发光时的电阻R=UI =2.5V0.5A=5Ω，故C正确.D．小灯泡的额定功率P=UI=2.5V×0.5A=1.25W，故D错误.故选AC.考点：电学——电功和电功率——测量小灯炮的功率.5、如图所示的电路中，R1、R2均为定值电阻，实验时，干电池两端电压会随电路中电阻的变化而改变．在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的（）.A. 电路中的电流一定时，电阻两端的电压与电阻成正比吗？B. 电阻一定时，通过电阻的电流与电阻两端的电压成正比吗？C. 电阻两端电压一定时，通过电阻的电流与电阻成反比吗？D. 电阻一定时，电阻消耗的电功率与电阻两端的电压的平方成正比吗？答案：BD.解析：A．探究“电路中的电流一定时，电阻两端的电压与电阻关系”时，应保持电路中的电流不变，测出不同电阻两端的电压，在不拆改电路的情况下，图中R1两端的电压无法测量，故A不能完成.B．探究“电阻一定时，通过电阻的电流与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压和通过的电流，故B能完成.C．探究“电阻两端电压一定时，通过电阻的电流与电阻的关系”时，应控制电阻两端的电压不变，改变电阻的阻值并测出电流，而图中R2的阻值不变，故C不能完成.D．探究“电阻一定时，电阻消耗的电功率与电阻两端的电压关系”时，应控制电阻的阻值不变，通过移动滑片改变R2两端的电压，且根据P=UI可测出R2的功率，可以研究电阻消耗的电功率与电阻两端的电压关系，故D能完成.故选BD.考点：电学欧姆定律——电流与电压和电阻的关系.电功和电功率——电功率.6、如图所示是小成测量未知电阻RX的实验电路，电源两端电压不变，其中RO为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为I1；当开关S、S2闭合，开关S1断开时，电流表示数为I2.则下列四个选项中，RX的表达式正确的是（）.A.R X=I2−I1I2R0 B.R X=I2I1R0 C.R X=I1I2R0 D.R X=I1I2−I1R0答案：D解析：根据并联分流由电路图可知，当开关S、S1闭合，开关S2断开时，R0与R X并联，电流表测R0支路的电流，因并联电路中各支路两端的电压相等，所以，由I=UR可得，电源的电压：U=I1R0.当开关S、S2闭合，开关S1断开时，R0与R X并联，电流表测干路电流，因并联电路中干路电流等于各支路电流之和，所以，通过R X的电流：I X=I2−I1，则R X的阻值：R X=UI X =I1R0I2−I1．故选D．考点：电学——欧姆定律——电阻的测量.三、实验解答题：7、如图所示的电阻箱的示数是Ω．答案：2098Ω.解析：电阻箱的示数：2×1000Ω+0×100Ω+9×10Ω+8×1Ω=2098Ω．故答案为：2098Ω.考点：电学——电压和电阻——变阻器.8、有一种用新型材料制成的电阻，小明通过实验探究电阻大小与某个预想的因素是否有关．他将该电阻、电流表和开关串联起来，接在电源两端．先用冷风使电阻降温，闭合开关，观测电流表示数为I1，并记录，断开开关．再用热风使电阻升温，闭合开关，观测电流表示数为I2，并记录．他发现I1＜I2．则小明所探究问题的自变量是：．答案：电阻的温度.解析：根据题意通过改变电阻的温度来改变电阻，从而改变电流，使得I1＜I2．故小明所探究问题的自变量是：电阻的温度.故答案为：电阻的温度.考点：科学——电学——电压和电阻——电阻.9、在串联电路中，探究部分电路两端的电压U跟该电路中某个可变电阻R的关系时，记录的实验数据如下表所示．请根据表中数据判断：当电阻R=5Ω 时，电压U= V．答案：4.5V.解析：由表格数据可知，U与R成一次函数关系，可设为U=kR+b.把R=2Ω，U=3V和R=6Ω，U=5V代入可得：3V=k×2Ω+b，5V=k×6Ω+b.联立等式可得： k=0.5V/Ω ，b=2V.则U=0.5V/Ω×R+2V.所以，当电阻R=5Ω时，电压U=0.5V/Ω×5Ω+2V=4.5V．故答案为：4.5V.考点：电学——欧姆定律——电流与电压和电阻的关系.四、计算题：10、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I．（2）电源两端的电压U．答案: （1）0.5A.（2）12V.解析: （1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流 I=U1R1=3V6Ω=0.5A.即电流表示数为0.5A.故答案为：0.5A.（2）电源两端的电压U=I(R1+R2)=0.5A×(6Ω+18Ω)=0.5A×24Ω=12V．故答案为：12V.考点：电学——欧姆定律——欧姆定律在串、并联电路中的应用.。

中考物理电功率试题 ( 有答案和分析 ) 含分析一、电功率选择题1．如图的电路，电源电压保持不变，R 为定值电阻。

以下说法正确的选项是（）A.开封闭合前，电压表和电流表均无示数B.开封闭合后，滑片 P 向右挪动的过程中，电压表的示数变小C.开封闭合后，滑片 P 向右挪动的过程中， R 的功率变大D.开封闭合后，滑片 P 向右挪动的过程中，电压表与电流表示数的比值变小【答案】 B【分析】【解答】解：（1）开封闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱经过变阻器与电源的正负极相连通，此时电压表丈量电源电压，所以电压表有示数； A 不切合题意；（2）开封闭合后，定值电阻R与滑动变阻器串连，电流表 A 测电路中的电流，电压表测定值电阻R 两头的电压；滑片 P 向右挪动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由 I=可知，电路中的电流变小；依据 U=IR 可知，定值电阻R 两头的电压变小，即电压表的示数变小， B 切合题意；定值电阻两头的电压减小，电路中电流减小了，依据P=UI 知， R 的功率变小， C 不切合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变， D 不切合题意。

故答案为： B【剖析】联合电路图，理清元件的连结方式及电表的丈量对象，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律、串连电路的特色即可分别判断；依据定值电阻两头的电压和电路的电流的变化，依据 P=UI 判断出 R 功率的变化；电压表与电流表示数的比值为定值电阻的阻值 .2．以下图，电源电压恒定不变。

闭合开关后，滑动变阻器的滑片P 由 b 端移到某点 c 的过程中，电压表的示数由4V 变成 3V，电流表的示数由0.2A 变成 0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路耗费的最小功率为 1.2WD. 滑片 P 在 b 端时， 10 秒内 R1产生的热量为 12J【答案】 C【分析】【解答】解：由电路图可知，R1与 R2串连，电压表测 R2两头的电压，电流表测电路中的电流。

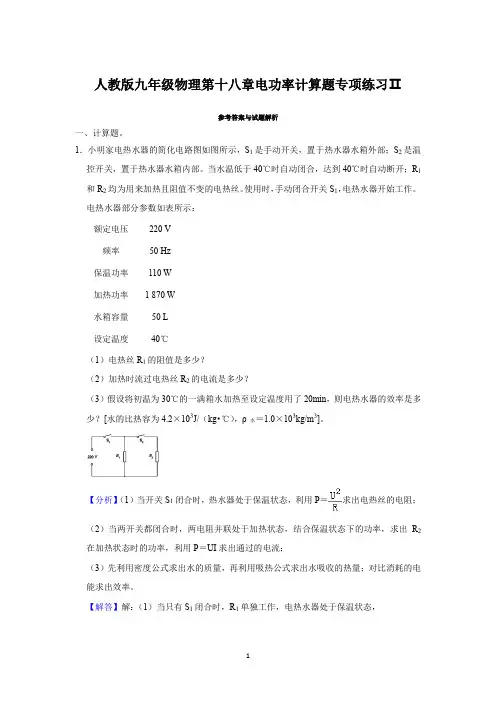

人教版九年级物理第十八章电功率计算题专项练习Ⅱ参考答案与试题解析一、计算题。

1．小明家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部。

当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝。

使用时，手动闭合开关S1，电热水器开始工作。

电热水器部分参数如表所示：额定电压220 V频率50 Hz保温功率110 W加热功率 1 870 W水箱容量50 L设定温度40℃（1）电热丝R1的阻值是多少？（2）加热时流过电热丝R2的电流是多少？（3）假设将初温为30℃的一满箱水加热至设定温度用了20min，则电热水器的效率是多少？[水的比热容为4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]。

【分析】（1）当开关S1闭合时，热水器处于保温状态，利用P＝求出电热丝的电阻；（2）当两开关都闭合时，两电阻并联处于加热状态，结合保温状态下的功率，求出R2在加热状态时的功率，利用P＝UI求出通过的电流；（3）先利用密度公式求出水的质量，再利用吸热公式求出水吸收的热量；对比消耗的电能求出效率。

【解答】解：（1）当只有S1闭合时，R1单独工作，电热水器处于保温状态，由P＝可得：R1＝＝＝440Ω；（2）当两开关都处于闭合状态时，两电阻并联，电热水器处于加热状态，R2的功率：P2＝P总﹣P1＝P加热﹣P保温＝1870W﹣110W＝1760W，由P＝UI可得，电热丝R2的电流：I2＝＝＝8A；（3）由ρ＝得水的质量：m＝ρV＝1.0×103kg/m3×50×10﹣3m3＝50kg，水吸收的热量为：Q＝cm△t＝4.2×103J/（kg•℃）×50kg×（40℃﹣30℃）＝2.1×106J；由P＝可得，消耗的电能为：W＝P加热t＝1870W×20×60s＝2.244×106J，热水器的效率为：η＝×100%＝×100%≈93.6%。

九年级下册电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示： （2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P 应该移至图中阻值最大处的B 端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x 断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A ，其示数为0.28A ；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V ，其示数为2.6V ；2．（5）待测电阻与变阻器串联，当变阻器连入电路的电阻变小时，由欧姆定律I =U R可知，电路的电流变大，根据U =IR 得到待测电阻的电压变大，由串联电路电压的规律可知，变阻器两个的电压变小，根据绘制的如图丁所示的U -I 图象可知，电压表并联在变阻器的两端了；由图乙可知，当电流I 1=0.1A 时，变阻器两端的电压U 1=2V ，当电流I 2=0.2A 时，变阻器两端的电压U 2=1V ，设电源电压为U ，由串联电路电压的规律和欧姆定律可知，1212=U U U U R I I --=，即2V 1V =0.1A 0.2AU U --，U =3V ，待测电阻：113V 2V =0.1AU U R I --==10Ω．小明同学为了“测量小灯泡的电功率”，准备有如下器材：电源(电压6V ，保持不变)，小灯泡(额定电压3.8V ，电阻约为20Ω)，滑动变阻器A “10Ω 1A ”，滑动变阻器B “20Ω 1A ”，电压表(量程为0-3V 、0-15V)、电流表(量程为0-0.6A 、0~3A)各一个，开关一个，导线若干。

（物理）九年级物理电功率专项训练及答案含解析一、电功率选择题1．下列数据中与实际情况不相符的是（）A. 正常情况下，人的体温约为35℃B. 成年人的步长大约为50cmC. 功率为100W白炽灯正常工作1小时大约消耗0.1度电D. 一个鸡蛋的质量大约为50g 【答案】A【解析】【解答】A、正常情况下，人的体温在37℃左右，变化幅度很小．故A不符合实际；B、成年人两步的距离约1m=100cm，所以步幅在50cm左右．故B符合实际；C、功率为100W白炽灯正常工作1小时，大约消耗W=Pt=0.1kW×1h=0.1kW•h的电能．故C符合实际；D、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故D符合实际．故选A．【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出不符合实际的选项．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

故答案为：A。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R的电流变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器电流的变化，再利用并联电路的电流特点可知干路电流的变化，进一步得出电压表与电流表示数的比值变化，根据P=UI可知电路总功率的变化.3．如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A. 通过L1的电流大于通过L2的电流B. L1两端电压大于L2两端电压C. L1的电阻小于L2的电阻D. L1的电功率等于L2的电功率【答案】B【解析】【解答】解：（1）灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的，故A错误；（2）灯的亮度取决于灯的实际功率，灯L1比L2亮，则L1的实际电功率大于L2的实际电功率，由P=I2R可知，L1的电阻大于L2的电阻，由I=可知，L1两端电压大于L2两端电压．故CD 错误；B正确．故选B．【分析】（1）串联电路中，电流处处相等；（2）灯的亮度取决于灯的实际功率，根据欧姆定律可判出电阻关系．4．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．5．如图所示，电源电压U保持不变。

初三物理电功率练习题一、选择题1．为了纪念在物理学中作出杰出贡献的科学家,有时会用他们的名字作为物理量的单位,其名字被用作"电功率"单位的是：A．焦耳B．欧姆 C．安培 D．瓦特2．小东家有一台微波炉,正常工作时电流为4A,则它的额定功率为A．8.8kW B．800W C．880W D．无法计算3. 右图是一个电能表,对其中的重要参数,下列说法中错误的是：A. "220V"是说这个电能表应该在220伏的电路中使用B. "5<10>A"是说这个电能表使用时额定最大电流为5安C. "50Hz"是说这个电能表应在50赫兹的交流电路中使用D. "2500r/kW·h"是说接在这个电能表上的用电器,每消耗1千瓦时的电能,电能表上的转盘转过2500转4．下列关于安全用电的说法正确的是：A．只要电灯不发光,就可以用湿布把它擦干净B．只要将保险丝换上粗的,电路中就可以接入大功率的用电器C．把家用电器的金属外壳接上地线,可以防止触电D．看到有人触电应立即用手把他拉开5．有三盏白炽灯,甲标有"PZ220—15”,乙标有"PZ220—40”,丙标有"PZ220—100”,将它们串联后接入家庭电路中,工作时的发光情况是：A．甲灯最亮B．乙灯最亮 C．丙灯最亮 D．一样亮6．如图所示,电源电压U=18V,小灯泡L的额定电压为9V。

当滑动变阻器的滑片P移至中点时,小灯泡L正常发光；当滑片P移至最右端时,小灯泡L的实际功率为6W。

则小灯泡的额定功率和滑动变阻器的最大阻值分别为：A．13.5W；6ΩB．6W；13.5ΩC．6W；12ΩD．13.5W；12Ω7．有一根电阻丝,将其接在某电源的两端,其发热功率为100W,若奖其对折后接入到原来的电路,则其发热的功率将变为：A．50W B．200W C．25W D．400W8．随着人们生活水平的逐步提高,家用电器的不断增多,在家庭电路中,下列说法正确的是：A．灯与控制它的开关是并联的,与插座是串联的B．使用测电笔时,不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增加大功率用电器时,只需换上足够粗的保险丝即可9．下图中,符合安全用电原则的做法是：10．如图所示,小灯泡规格为"6V、3.6W"〔灯丝电阻不变。

人教版九年级物理第十八章电功率计算题专项练习Ⅰ参考答案与试题解析一、计算题。

1．如图是苏泊尔电饭锅的原理图，它有加热和保温两挡，通过S的通断进行调节，R0，R 都是电阻，当是加热挡时电路的电功率为1000W，当是保温挡时电路总功率为22W。

求：（1）要使电饭锅处于低温挡时，开关S应处于断开状态？（2）电阻丝R0的阻值是多大？（3）当电饭煲处于保温挡时，电路中的电流多大？保温5min电阻丝R0产生的热量是多少？【分析】（1）根据P＝结合电路图分析开关断开和闭合时电饭锅的工作状态；（2）由电饭锅的加热挡功率，根据P＝计算R0的电阻；（3）由电饭锅的保温挡功率，根据P＝UI计算此时电路中电流，由焦耳定律计算保温5min电阻丝R0产生的热量。

【解答】解：（1）由图知，S闭合时，只有电阻R0接入电路中；S断开时，两电阻串联，由串联电路的电阻特点知，S断开时，电路的总电阻较大，电源电压一定，由P＝可知，此时电饭锅的电功率较小，为保温状态，则S闭合时为加热状态；（2）由题知，加热挡时电路的电功率为1000W，此时只有R0接入电路中，由P＝可得：R0＝＝＝48.4Ω；（3）由题知，保温挡时电路总功率为22W，由P＝UI可得，此时电路中电流：I＝＝＝0.1A，此时两电阻串联，所以I0＝I＝0.1A，所以保温5min电阻丝R0产生的热量：Q0＝I02R0t＝（0.1A）2×48.4Ω×5×60s＝145.2J。

答：（1）断开；（2）电阻丝R0的阻值为484Ω；（3）当电饭煲处于保温挡时，电路中的电流为0.1A，保温5min电阻丝R0产生的热量是145.2J。

【点评】本题考查了串联电路特点、电功率以及焦耳定律公式的应用，灵活应用公式、正确判断电饭锅的工作状态是解题的关键。

2．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。

水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率。

物理九年级电功率练习题试卷附答案解析一、选择题( 每题3 分，共36 分)1 ．下列事例中主要目的是将电能转化为内能的是（）A ．给手机充电B ．用电饭锅煮饭C ．用电风扇吹风D ．摩擦起电2 ．小明仔细观察家中的电视机、电风扇、白炽灯和节能灯四种电器，发现它们上面都标有“220V 40 W” 的字样，若它们都在额定电压下工作相同的时间，则产生的热量最多的是（）A ．电视机B ．电风扇C ．白炽灯D ．节能灯3 ．将两只额定电压相同的小灯泡L 1 、L2 串联在电路中，如图所示。

闭合开关后，发现灯L1 较亮，灯L2 较暗，其原因是（）A ．灯L 1 额定功率较大B ．灯L 2 两端电压较大C ．灯L 1 的电阻较大D ．通过灯L 1 的电流较大4 ．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（）A ．电能表的额定功率为2500WB ．电能表的标定电流为5AC ．拍照片时，小明家已消耗的电能为9316kW·hD ．拍照片时，小明家已消耗的电能为931.6J5 ．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。

其中电源电压保持不变，R 为定值电阻，R′ 为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大逐渐减小。

若某次测试中电流表示数较大，则说明（）A ．气体的酒精浓度较大，R′ 阻值较小B ．气体的酒精浓度较大，R′ 阻值较大C ．气体的酒精浓度较小，R′ 阻值较小D ．气体的酒精浓度较小，R′ 阻值较大6 ．如图所示的四个电路中，电源电压U 相同，R 1 ＜R2 ，相同时间内整个电路产生的总热量由大到小的顺序是（）A ．甲、乙、丙、丁B ．丁、丙、乙、甲C ．丁、甲、乙、丙D ．丙、乙、甲、丁7. 如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。

比较通电后两根电阻丝各自两端的电压U 甲、 U 乙以及它们在相同时间内分别产生的热量Q 甲、 Q 乙的大小，下面关系中正确的是（）A ．U 甲＝ U 乙， Q 甲＝ Q 乙B ．U 甲＜ U 乙， Q 甲＞ Q 乙C ．U 甲＜ U 乙， Q 甲＜ Q 乙D ．U 甲＞ U 乙， Q 甲＜ Q 乙8 ．将两个定值电阻R 1 、R2 并联在电压为U的电源两端，R1 消耗的功率为P1 ，R2 消耗的功率为3P1 ，当把它们串联在电压为4U的电源两端时，下列说法正确的是（）A ．R 1 两端的电压为UB ．R 2 消耗的功率变大C ．通过R 2 的电流变小D ．两个电阻消耗的总功率为12P 19 ．( 哈尔滨) 某同学利用如图所示电路，测量额定电压为2.5V 小灯泡的额定功率，下列说法错误的是（）A ．闭合开关前，滑片P 应滑到B 端B ．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C ．当电压表示数为2.5V 时，测出通过小灯泡的电流，可算出小灯泡的额定功率D ．实验还可得知，小灯泡的实际功率越大，小灯泡越亮10 ．在研究电流产生的热量与电阻的关系时，通过观察两个烧瓶中细玻璃管中液面升高的快慢来判断哪一段电阻丝的功率大，下列研究方法中与这种方法相同的是（）A ．研究电流时用水流比作电流，方便研究B ．研究光的传播时，用光线来描述光的传播路径C ．要观察电路中是否有电流，电流看不见、摸不着，就在电路中接入小灯泡，如果灯泡亮说明电路中有电流D ．研究电流与电压、电阻的关系时，保持电压不变，研究电流与电阻的关系11 ．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。

九年级物理下册电功率单元测试卷（解析版）一、初三物理电功率易错压轴题（难）1．(3)[3]连接好电路后，闭合开关，移动滑片，灯泡的亮度较暗且不变，且两电表示数也不变，出现此现象的原因是变阻器的接线柱接了两个下面的，则接入电路的阻值最大，且不可改变。

夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点，打算自制灭蚊灯。

小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V，为测得小灯泡的额定功率，小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究。

(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)。

_______(2)闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值_______(最大／最小)处。

(3)闭合开关S后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是_____________。

(4)排除故障后，调节滑动变阻器的滑片P直至电压表的示数为__________V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为__________w。

(5)小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较。

①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶。

②同时在三张纸的上表面各轻轻布撒30粒芝麻。

③同时将三张纸腾空倒置1min。

④将三张纸翻转，数出A、B、C三种类型粘胶上残留的芝麻数量，见下表。

粘胶类型A B C残留的芝麻数量22812为达到最佳的灭蚊效果，小明应选用的粘胶类型为_______。

【答案】最大灯座断路 2.5 4.5 A【解析】【分析】【详解】(1)[1]小灯泡的额定电压为2.5V，电压表选0～3V的量程，且与灯泡并联；电流表与灯泡串联，注意电流从电表的正接线柱流入、负接线柱流出；如下图(2)[2]闭合开关S前，为了保护电路，滑片P应放在使滑动变阻器接入电路的阻值最大处。

九年级物理下册 电功率专题练习（解析版）一、初三物理 电功率 易错压轴题（难）1．P 额=U 额I 1=22()U U U U U U R R--⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R 1接触不良”、“R 2断路”或“R 2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W ．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

（2）①图丙中电流表接的是0.6A量程，分度值为0.02A，第5组数据中电流为0.3A，电流表指针应指在0.2A与0.4A正中间的位置；②由序号1、2两组数据中电流表示数为0，电压表也为0，可判断电路为断路；③序号3、4、5三次实验都是在一个定值电阻下进行的，所以导体电阻没有变化，通过三组数据表明导体中的电流跟导体两端的电压成正比；④依据串联分压原理，定值电阻R2电压最小时，滑阻分的电压最大，此时滑阻R1阻值最大，也就是说第三组数据时滑阻R1阻值最大。

从电源电压6V里减去定值电阻R2的电压，得到滑阻R1电压，由于R2与R1串联，电流相等为0.1A，根据欧姆定律可计算滑阻阻值，利用公式P=I2R可计算滑阻电流在0.1A和0.3A时的功率，然后大功率减去小功率就是功率变化值。

物理九年级下册电功率单元测试卷（解析版）一、初三物理电功率易错压轴题（难）1．重点是测量小灯泡电功率的实验，除了掌握通常的实验要求和步骤外，难点是电表的选择和画出电路图，对于电压表的选择采用了扩大量程的方法，即电压表与定值电阻串联后，根据串联电路的特点知，当电压表示数为3V时，电压表与定值电阻串联后总电压为3.8V，正好可以测量灯的定额电压。

据此进行分析解答。

中考复习时，一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R（标有“50Ω 1A”）及其它器材做电学实验．（1）如图甲是小明“探究电流与电阻关系”时连接的部分实验电路．①将5Ω电阻接入电路，请用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片P向右滑电流表示数变大；（____）②闭合开关，移动滑片P，使电压表的示数为2.5V时读出对应的电流值并记录；③断开开关，用10Ω的电阻替换5Ω的电阻，此时如果他马上闭合开关，会造成__表损坏，正确的操作应该是先__________________________，再闭合开关，移动滑片P使电压表的示数仍为2.5V；④按正确操作完成余下实验后，得到电流与电阻关系图象如图乙所示，由此可得到的结论是：电压一定，___________________________________________________________；（2）玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡，测量它的额定功率．①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器___；②排除故障后，将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V，要测小灯泡的额定功率，应将滑动变阻器连入电路的阻值变__（选填“大”或“小”），当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为__W ．（3）张阳同学实验时发现桌上没有电流表，却多了一个滑动变阻器R 0（最大阻值用R 0表示），他设计如图丁所示电路，测出了额定电压为U 0=2.5V 的灯泡的额定功率，请补全下列步骤．①闭合开关，先调节滑动变阻器__（选填“R 0”或“R ”）的滑片到最__端（选填“左”或“右”），再调节另一滑动变阻器的滑片，直到__时为止．②接着_________________________，读出这时电压表的示数为U ；③小灯光的额定功率表达式P =____________（用字母表示）．【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】（1）①滑动变阻器的滑片P 向右滑电流表示数变大；说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小，所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连，如下图所示：③探究电流与电阻关系应保持电阻两端电压不变，用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大，由==可知串联电路电阻越大，分得的电压越大，用10Ω的电阻替换5Ω的电阻，电阻两端电压会变大，电压表的示数变大，闭合开关，会造成电压表损坏，正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处，再闭合开关，移动滑片P 使电压表的示数仍为2.5V ；④由图象可知，电流与电阻成反比例函数，故可得结论：电压一定时，电流与电阻成反比；（2）①闭合开关后，发现灯泡不亮，电流表和电压表都没有示数，原因可能是滑动变阻器断路；②要测小灯泡的额定功率，应使电压表的示数由2.2V增加到2.5V，滑动变阻器应减小接入电路中的电阻，增大电路中的电流；由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P=UI=2.5V×0.3A=0.75W；（3）实验步骤：①闭合开关，先调节滑动变阻器R0的滑片到最左端，再调节另一滑动变阻器的滑片，直到2.5V时为止；②接着调节变阻器R0的滑片到最右端，读出这时电压表的示数为U；③因串联电路中总电压等于各分电压之和，所以，R0两端的电压U0=U﹣2.5V，2．电路中的电流I==，小灯光的额定功率P=U L I=2.5V×．在“测定小灯泡电功率”的实验中，小灯泡额定电压为2.5V。
