冲压模具设计与制造(14)

《冲压模具基础》课程教学大纲课程编号：课程英文译名：课内总学时:72学时学分：4。

5学分课程类别：必修课开课对象：汽车制造与装配技术专业执笔人：编写日期:一、课程性质、目的和任务《冲压模具设计与制造》是汽车制造及汽车整形专业的一门主干专业技术课，它是一门将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，综合性和实践性较强的课程。

其目的是使学生了解冲压变形规律,认识冲压成形工艺方法，冲压模具结构，冲压模具制造方法与手段，掌握冲压模具设计与计算方法，掌握冲压工艺与模具设计方法，冲压模具制造工艺方法，能进行中等冲压零件的冲压工艺编制,冲模设计与冲模制造工艺编制，并培养学生发现问题、分析问题和解决问题的能力，培养学生逻辑思维能力，为毕业设计及毕业以后从事专业工作打下必要的基础。

二、教学基本要求本课程是冲压模具设计与计算，冲压模具结构,模具制造工艺方法为重点。

学外本课程应达到以下基本要求：1、能应用冲压变形理论,分析中等复杂冲压件变形特点，制定合理冲压工艺规程的能力。

2、协调冲压设备与模具的关系，选择冲压设备的能力。

3、熟悉掌握冲模设计计算方法，具备中等复杂冲模结构选择和设计的能力，所设计的冲模应工作可行、操作方便、便于加工和装配,技术经济性好。

4、具备正确选择冲压模具加工方法，制定中等复杂冲模制造工艺和装配工艺的能力.5、初步具备进行多工位级进模设计和制造的能力。

6、初步具备进行分析和处理试模过程中产生的有关技术问题的能力。

三、教学内容及要求：第1章冲压模具设计与制造基础1.1 冲压成形与模具技术概述掌握冲压与冲模概念;冲压工序的分类；冲模的分类；冲模设计与制造的要求；了解冲压现状与发展方向。

1.2 冲压设备及选用了解常见冲压设备；掌握冲压设备的选用；模具的安装。

1.3 冲压变形理论基础掌握塑性变形的概念；理解塑性力学基础；掌握金属塑性变形的一些基本规律；冲压材料及其冲压成形性能.1.4 模具材料选用掌握冲压对模具材料的要求;冲模材料的选用原则;冲模常见材料及热处理要求。

模具设计与制造基础复习+答案1.冷冲压工序分为（AD）两大类A分离工序B冲裁C拉深D塑性变形2.冲裁模的间隙应当(C) 模具导向件的间隙A小于B等于C大于D小雨等于3落料时，其刃口尺寸计算原则是先确定(A)A凹模刃口尺寸B凸模刃口尺寸C凸凹模刃口尺寸4.在连续模中，条料进给方向的定位有很多种方法，当进距较小，材料较薄，而生产效率高时，一般选用(C)定位较合理A档料销B导正销C侧刃D初始挡料销5.冲裁间隙对冲裁件的尺寸度有一定的影响，一般情况下，若采用间隙过大时，落料件尺寸(B)凹模尺寸A大于B小于C等于D大于等于6.对T形件，为提高材料的利用率应采用(C)A多样B直对排C斜队排7.为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲方向从凹模孔中推出，所需要的力称为(A)A推料力B卸料力C顶件力8.冲裁件外形和内形有较高的位置精度要求，直采用(C)A导板模B级进模C复合模9.弯曲件在变形区的切向外侧部分(A)A受拉应力B受压应力C不受力10.弯曲过程中常常出现的现象(ACB)A回弹B变形区厚度减薄C偏移D变形区厚度增加11.相对弯曲半径r|t表示(B)A材料的弯曲变形极限B零件的弯曲变形程度C弯曲难易程度12.最小相对弯曲半径Rmin|t表示(A)A材料的弯曲变形极限B零件的弯曲变形程度C零件的结构工艺性好坏D弯曲难易程度13.为了避免弯裂，则弯曲线方向与材料纤维方向(A)A垂直B平行C重合14.影响拉深系数的因素较多，其中一(A)拉深数值可随之减少A材料的相对厚度(t/D)*100大B屈强比s/b大C凹模圆角半径小D板厚方向性系数y小15.在拉深过程中，决定材料是否起皱的因素是(BD)A材料的相对厚度(t/D) B材料的拉深变形程度C材料所受的径向拉应力. D材料所受的切向压应力16.下面3种弹性压料装置中，在拉深成型时，(C)的压料效果最好A弹簧式压料装置B橡胶式压料装置C气垫式压料装置17. 拉深时出现的危险截面是指(B)的断面A位于凹模圆角部位B位于凸模圆角部位C凸缘部位18.外凸凸缘翻边的极限变形程度主要受材料变形区(A)的限制A失稳起皱B硬化C开裂D韧性19.拉深后坯料的径向尺寸(A)，切向尺寸A增大，减小B增大，增大C减小，增大D减小，减小20.塑料按性能和用途来分类，可以分为通用塑料，工程塑料和(B)A模压塑料B增强塑料C结晶型塑料D浇铸塑料一. 单选题1.下列不是模具失效的原因是( )A磨损B氧化C崩刃D折断2.模具的压力中心就是冲压力( )的作用点A最大分力B最小分力C合力D冲压力3.为保证压力机和模具正常工作，模具的压力中心应与压力机的压力中心( )A重合B不重合C偏离D大小相同4.点的主应力状态图有( )A3种B6种C9种D12种5.曲柄压力机可分为曲柄压力机和偏心压力机，其中偏心压力机具有( )A压力在全行程中均衡B闭合高度可调，行程可调C闭合高度可调，行程不了调D具有过载保护6.能进行三个方向送料，操作方便的模架结构是( )A对角导柱模架B后侧导柱模架C中间导柱模架D四导柱导架7.导板模中，要保证凸，凹模正确配合，主要靠( )导向A导筒B导板C导柱，导套D导料销8复合模中间时具有落料凸模和冲孔凹模作用的零件称为( )A凹模B凸模C凸凹模D卸料模9.冲裁模的台阶式凸模安装部分(固定部分)与凸模固定板的孔的配合采用( )AH7/m6 BH7/s6 CH7/a6 DH7/r610.冲裁变形过程中的塑性变形阶段形成了( )A光亮带B毛刺C断裂带D圆角带11.落料时，其刃口尺寸计算原则是先确定( )A凹模刃口尺寸B凸模刃口尺寸C凸凹模尺寸公差D孔的尺寸12.冲裁模采用档料销是为了提高材料的( )A强度B塑性C利用率D硬度13.模具的合理间隙是靠( )刃口尺寸级公差来实现A凸模B凹模C凸模和凹模D凸凹模14.对T形件，为提高材料的利用率，应采用( )A多排B直队排C斜对D混合排15.冲裁多孔冲件时，为了降低冲裁力，应采用( )的方法来实现小设备冲裁大冲件A阶梯凸模冲裁B斜刃冲裁C加热冲裁D阶梯凹模冲裁16.为方便冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需的力称为( )A推料力B斜料力C顶件力D冲裁力17.冲制一工件，冲裁力为F，采用刚性卸料、下出件方式，则总压力为( )A冲裁力＋卸料力B冲裁力＋推料力C冲裁力＋卸料力＋推料力D冲裁力＋顶件力18.凸模与凸模固定板之间采用( )配合，装配后将凸模端面与固定板一起磨平AH7/h6. BH7/r6 CH7m6 DM7/h619.侧刃与导正销共同使用时，侧刃的长度应( )步距A.≥B≤C＞D∠20.对步距要求高的级进模，采用的定位方法是( )A固定挡料销B侧刃＋导正销C固定挡料销＋始用挡料销D固定挡料销＋侧刃21.斜刃冲裁比平刃冲裁有优点的是( )A模具制造简单B冲件外形复杂C冲裁力小D冲裁力大22.精度高、形状复杂的冲件一般采用的凹模形式是（）直简式刃口 B. 锥筒试刃口 C. 斜刃口 D. 平刃口23. 在连续模中，侧刃的作用是（）侧面的压紧条料 B. 对卸料板导向C.控制条料送进时的导向D. 控制进距（送进时的距离）实现定位24. 冲裁模的间隙与模具导向件的间隙的关系是（）A. 小于B. 等于C. 大于D. 小于等于25. 在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而生产效率高时，较合理的定位方式是（）A. 挡料销B. 导正销C. 侧刃D. 初始挡料销26. 为保证弯曲可靠进行时，二次弯曲间应采用（）热处理A. 淬火B. 回火C. 退火D. 正火27. 弯曲件（）形状时，无需考虑设计凸凹模的间隙A. π形B. V形C. U形D. 桶形28. 相对弯曲半径r/t表示（）A. 材料的弯曲变形极限B. 零件的弯曲变形程序C. 弯曲难易程度D. 零件的结构工艺好坏29. 弯曲件在变形区的切向外侧部分（）A. 受拉应力B. 受压应力C. 不受力D. 受力不均匀30. 需要多次弯曲的弯曲件，弯曲的次序一般是（）A. 先弯曲内角，后弯曲外角B. 先弯曲外角，后弯曲内角C. 内角和外角一起弯曲D. 先弯内角外角都可以31. 弯曲角度Ø越小，回弹积累越大，回弹（）A. 越小B. 越大C. 不变D. 不一定32. 工件弯曲时应使弯曲线与纤维方向（）A. 平行B. 垂直C. 重合D. 成一定角度33. 弯曲件的最小相对弯曲半径是极限弯曲产生（）A. 变形B. 回弹C. 裂纹D. 起皱34. 弯曲带孔制件，必须使孔位于变形区（）A. 之内B. 之外C. 之上D. 之下35. 弯曲件在变形区内出现断面为扇形的是（）A. 宽板B. 窄板C. 薄板D. 厚板36. 材料的塑形好，则反映了弯曲冲件允许（）A. 回弹最大B. 变形程度大C. 相对弯曲半径大D. 回弹最小37. 为了提高弯曲极限变形程度，对于较厚材料的弯曲，常采用（）A. 清除毛刺后弯曲B. 热处理后弯曲C. 加热D. 先压平38. 除弯曲和拉深以外的成形工艺中，（）均属于伸长类变形，其主要质量问题是拉裂。

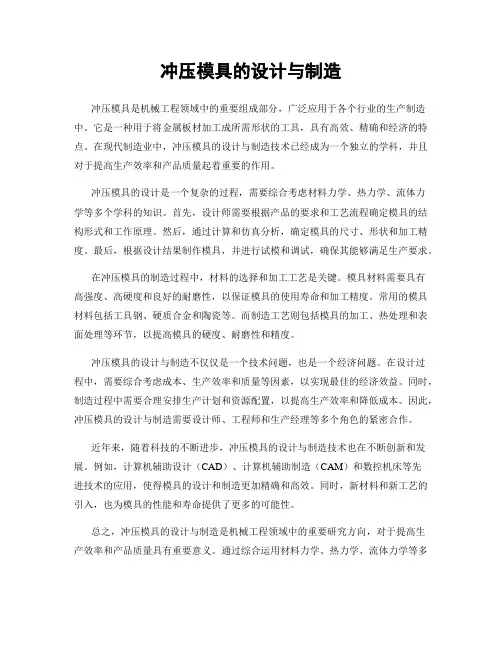

冲压模具的设计与制造冲压模具是机械工程领域中的重要组成部分，广泛应用于各个行业的生产制造中。

它是一种用于将金属板材加工成所需形状的工具，具有高效、精确和经济的特点。

在现代制造业中，冲压模具的设计与制造技术已经成为一个独立的学科，并且对于提高生产效率和产品质量起着重要的作用。

冲压模具的设计是一个复杂的过程，需要综合考虑材料力学、热力学、流体力学等多个学科的知识。

首先，设计师需要根据产品的要求和工艺流程确定模具的结构形式和工作原理。

然后，通过计算和仿真分析，确定模具的尺寸、形状和加工精度。

最后，根据设计结果制作模具，并进行试模和调试，确保其能够满足生产要求。

在冲压模具的制造过程中，材料的选择和加工工艺是关键。

模具材料需要具有高强度、高硬度和良好的耐磨性，以保证模具的使用寿命和加工精度。

常用的模具材料包括工具钢、硬质合金和陶瓷等。

而制造工艺则包括模具的加工、热处理和表面处理等环节，以提高模具的硬度、耐磨性和精度。

冲压模具的设计与制造不仅仅是一个技术问题，也是一个经济问题。

在设计过程中，需要综合考虑成本、生产效率和质量等因素，以实现最佳的经济效益。

同时，制造过程中需要合理安排生产计划和资源配置，以提高生产效率和降低成本。

因此，冲压模具的设计与制造需要设计师、工程师和生产经理等多个角色的紧密合作。

近年来，随着科技的不断进步，冲压模具的设计与制造技术也在不断创新和发展。

例如，计算机辅助设计（CAD）、计算机辅助制造（CAM）和数控机床等先进技术的应用，使得模具的设计和制造更加精确和高效。

同时，新材料和新工艺的引入，也为模具的性能和寿命提供了更多的可能性。

总之，冲压模具的设计与制造是机械工程领域中的重要研究方向，对于提高生产效率和产品质量具有重要意义。

通过综合运用材料力学、热力学、流体力学等多个学科的知识，合理选择材料和加工工艺，以及利用先进技术和创新思维，可以不断提高冲压模具的设计与制造水平，推动制造业的发展。

冲压模具设计和制造实例概述冲压模具是用于将金属片材加工成所需形状和尺寸的工具。

其制造复杂度较高，设计和制造均需要经验丰富的工程师和技工进行。

本文将通过一个实例介绍冲压模具的设计和制造过程。

实例描述下面以制作一个汽车车门的内板为例，介绍冲压模具的设计和制造过程。

第一步：确认设计要求和材料在进行冲压模具设计之前，需要明确设计要求和所用材料的性质。

本例所用车门内板是由镀锌板材料制成，其厚度为1.2毫米。

第二步：制作3D模型制作3D模型是进行冲压模具设计的重要步骤。

在本例中，使用CAD软件制作车门内板的3D模型，并根据设计要求确定模具设计参数。

第三步：确定模具结构和制作步骤根据车门内板3D模型和设计要求，确定冲压模具的结构和制作步骤。

在本例中，车门内板由多个图形组成，因此需要制作多个模具，分别进行冲压加工。

第四步：进行模具制作根据确定的模具结构和制作步骤，进行模具制作。

在本例中，需要制作多个模具，包括下模和上模。

下模与上模的制作均需要使用工具机和加工工具，如铣床、钻床、车床等。

模具的硬度和精度均需要满足设计要求，常用的材料包括合金钢和工具钢等。

第五步：进行模具测试和调整制作完成后，进行模具测试和调整。

首先对模具进行初步测试和加工样品，发现问题后进行调整。

对于复杂的模具，需要进行多次测试和调整，以确保加工效果符合设计要求。

第六步：进行生产模具通过测试和调整后，即可进行生产。

在本例中，根据生产要求和批次量，生产出相应数量的车门内板。

冲压模具的设计和制造是一项复杂精细的工作，需要技术水平和经验。

本例通过一个车门内板的制作过程，展示了冲压模具设计和制造的详细步骤，包括确认设计要求和材料、制作3D模型、确定模具结构和制作步骤、进行模具制作、进行模具测试和调整以及进行生产。

这些步骤都需要严密的操作和高水平的技术，以确保最终的产品质量。

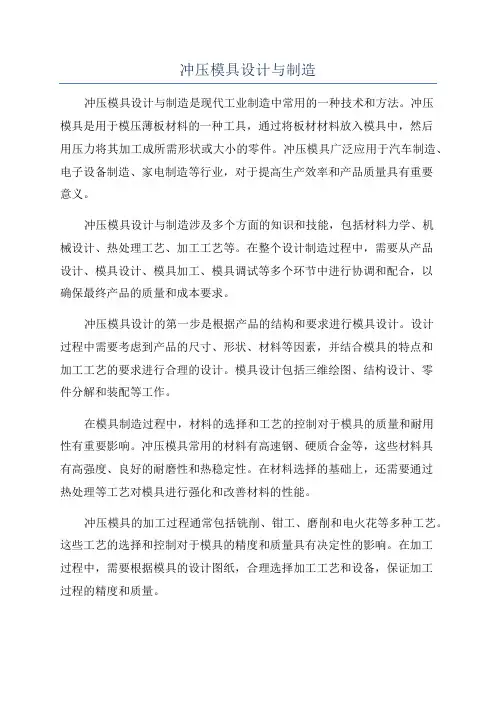

冲压模具设计与制造冲压模具设计与制造是现代工业制造中常用的一种技术和方法。

冲压模具是用于模压薄板材料的一种工具，通过将板材材料放入模具中，然后用压力将其加工成所需形状或大小的零件。

冲压模具广泛应用于汽车制造、电子设备制造、家电制造等行业，对于提高生产效率和产品质量具有重要意义。

冲压模具设计与制造涉及多个方面的知识和技能，包括材料力学、机械设计、热处理工艺、加工工艺等。

在整个设计制造过程中，需要从产品设计、模具设计、模具加工、模具调试等多个环节中进行协调和配合，以确保最终产品的质量和成本要求。

冲压模具设计的第一步是根据产品的结构和要求进行模具设计。

设计过程中需要考虑到产品的尺寸、形状、材料等因素，并结合模具的特点和加工工艺的要求进行合理的设计。

模具设计包括三维绘图、结构设计、零件分解和装配等工作。

在模具制造过程中，材料的选择和工艺的控制对于模具的质量和耐用性有重要影响。

冲压模具常用的材料有高速钢、硬质合金等，这些材料具有高强度、良好的耐磨性和热稳定性。

在材料选择的基础上，还需要通过热处理等工艺对模具进行强化和改善材料的性能。

冲压模具的加工过程通常包括铣削、钳工、磨削和电火花等多种工艺。

这些工艺的选择和控制对于模具的精度和质量具有决定性的影响。

在加工过程中，需要根据模具的设计图纸，合理选择加工工艺和设备，保证加工过程的精度和质量。

模具制造完成后需要进行调试和试模工作。

调试过程中需要对模具进行调整和修正，以满足产品的要求。

如果出现问题，需要及时进行处理和修复，并通过试模检测对加工质量进行验证。

冲压模具设计与制造需要设计师和制造工程师的协作和配合，要求相关专业背景和经验。

设计师需要具备良好的创新能力和设计思维，能够将产品的要求转化为可行的模具设计方案。

制造工程师需要具备良好的工艺控制能力和技术经验，能够根据设计要求进行模具的加工和调试。

得分一、判断题（正确的打√，错误的打×）（每题2分，共20分）1.（）冲模的制造一般是单件小批量生产，因此冲压件也是单件小批量生产。

2.（）压力机在一次行程只完成一道工序的冲模都是单工序模。

3.（）无模柄的冲模，可以不考虑压力中心的问题。

4.（）落料是用冲模沿封闭线冲切板料，冲下来的部分为废料。

5.（）冲裁时，冲压力是由冲裁力、卸料力、推料力及顶料力四部分组成。

6.（）当弯曲件的弯曲线与板料的纤维方向平行时，可具有较小的最小弯曲半径。

7.（）自由弯曲比校正弯曲有利于减小回弹。

8.（）拉深系数 m 恒小于 1 ， m 愈小，则拉深变形程度愈大。

9.（）拉深时，拉深件的壁厚是不均匀的，上部增厚，愈接近口部增厚愈多，下部变薄，愈接近凸模圆角变薄愈大。

壁部与圆角相切处变薄最严重。

10.（）材料塑性越好，所允许的最小相对弯曲半径值越大。

得分二、填空题（将正确的答案填到题目的空格处）（每空2分，共20分）1.冷冲压是建立在金属塑性变形的基础上，在常温下利用安装在上的对施加压力，使其产生或，从而获得一定形状、尺寸和性能的零件的一种压力加工方法。

2.卸料板分为卸料板和卸料板两种形式。

3.复合冲裁模中的凸凹模是兼有冲孔和作用的工作零件。

4.弯曲模的弯曲角度、弯曲半径，常需在中修正。

5.把毛坯拉压成空心体，或者将空心体拉压成外形更小而板厚没有明显变化的空心体的冲模称为模。

得分三、选择题（将正确的答案序号填到题目的空格处）（每题2分，共20分）1.以下项不是冷冲压加工的特点。

A、材料利用率高B、适合批量化生产C、易于实现机械化与自动化D、制品成本较高2.冲裁件外形和内形有较高的位置精度要求，宜采用___ __ 。

A 、导板模B 、级进模C 、复合模3.对角导柱模架上、下模座工作平面的横向尺寸一般 __ __ 纵向尺寸，A 、小B 、大4.凸模与凸模固定板之间采用_ _配合，装配后将凸模端面与固定板一起磨平。

冲压模具设计与制造实例冲压模具是工业生产中常用的一种模具类型，它主要用于冲压加工金属材料，实现金属板材的成型、剪切、翻边等工艺。

下面我们将给出一个冲压模具设计与制造的实例，以便更好地理解冲压模具的工作原理和制造流程。

实例：汽车车门冲压模具设计与制造1.设计工作开始前，需要对车门的设计图纸进行详细的分析和理解，确定车门的形状、尺寸、材料等信息。

同时，还需要参考汽车厂商提供的标准和要求，确保设计的模具能够满足实际生产的需要。

2.根据车门的设计和要求，制定出冲压模具的设计方案。

这包括模具结构、构成零部件、动力系统、导向系统等方面的设计。

例如，我们可以采用单步冲压模具结构，由上下模具、导向柱、导向套等部件组成。

3.根据设计方案，进行具体的零部件的设计。

这包括上下模的设计、导向柱、导向套、挡块、压力座以及弹簧等部件的设计。

这些部件的设计需要考虑到材料的选择、尺寸的确定以及工艺要求等。

4.根据零部件的设计，进行各个部件的加工制造。

这包括零部件的加工、热处理、装配等工艺过程。

例如，上下模具可以采用精密数控机床进行加工，导向柱、导向套可以采用热处理进行强化处理。

5.在模具制造完成后，进行模具的调试和试产。

这包括模具的安装、调整、模具的正常运行以及质量检查等工作。

例如，我们可以采用冲压机进行模具的试产，调整模具的参数和位置，确保生产出的车门符合设计要求。

6.在模具试产成功后，批量生产汽车车门。

这包括模具投入生产、调整生产过程、质量检查等工作。

同时，还需要制定模具的保养和维护计划，确保模具能够长期稳定地运行。

冲压模具设计与制造是一个复杂的工作，需要设计师具备较高的专业知识和技能。

同时，还需要进行大量的试验和实践，通过实际的生产验证设计和制造的可行性，确保模具的质量和性能。

只有设计与制造出高质量的冲压模具，才能保证汽车车门的质量和使用寿命。

以上是一个汽车车门冲压模具设计与制造的实例，通过详细的设计和制造过程，我们可以更好地了解冲压模具的工作原理和制造流程，加深对冲压模具的理解和掌握。

冲压模具设计与制造规范一.目的:统一公司模具设计规范,更好地配合加工单位,适应快速作业的需要。

二.范围：适用于本公司所有部门之作业。

三.权责：由各个部门编写文件之人员负责执行此规范。

四.内容：1.开模前相关作业程序:1-1 程序说明:新项目提出开模时，模具工程师必须先向业务或此项目负责人确认此项目预估的量能会有多少，之后再依照此量能特性加以分析，以最快速、经济、合理之要求达成最佳化冲压模具状态，以确保后续之量产能力。

模具开发前期制作冲压模具工程设计制作分析，此分析用意在于预见模具开发可能产生之问题点，将其整理以及早发现及早修正的形态为目的，其次安排各工程图面的合理性(包含单工程模具工程图面以及连续模料带图面)、考虑模具结构设计的安全以及正确性……等，另外依照评估后模具形式决定模具材质以及热处理特性，再规范定义各配件的使用时机，明确规划出最佳化模具的形式。

在模具制作期间，模具开发进度的掌控往往是造成一个新的项目是否有办法如期成行的一个重要症结点。

试模时实际的状况记录于试模检讨记录中，藉由实际的问题记录以及改善确认方式此套新开发的模具运行无误有量产能力，最后确认每个单件皆符合RD所设计的规范要求后，签认模具移交单以做模具验收的标准，而针对以上叙述以下用流程图加以说明:冲压模具级数及作业分类原则Design For Manufacture Report工程图以带图面确定工程模:各工程工序图连续模:料带图模具确定各工程模具结构图模具开发进度掌控模具开发进度表试模检讨改善记录FAI Report & Cpk Report模具确认模具验收办法2. 冲压模具级数、寿命定义及模具组织架构：2-1 冲压模具级数定义：各类冲压模具依照不同程度产能之要求，定义出三种级数冲压模具结构尺寸以及相关规定之设计形态，分别为每个月产能在50K以下少量产能型态的模具（定义为一般产能模具）50K~100K之间中产能型态之模具（定义为中产能模具）以及每个月100K以上产量之模具（定义为高产能模具），定义各级数产能模具如下表所示：由于模具在冲压过程中有一定的磨损、变形,为了保证产品的质量,冲压一定次数后就必须有一次模具保养,根据本厂内多年的现场统计,总结模具保养规律如下:2-3 冲压模具结构分类：冲压类模具可分为下料形式、冲孔形式、折弯形式、连续模具等，其模具结构、板材尺寸、模具材质规范如以下所示。

酒泉职业技术学院毕业设计（论文）题目：双孔垫片冲压模具设计与制造目录摘要： (3)第一章综述 (5)第二章冲压模具设计 (9)一．冲压件工艺分析 (9)（一）材料： (10)（二）零件结构： (10)（三）尺寸精度： (10)二．工艺方案及模具结构类型 (11)三．排样设计 (11)（一）少废料排样 (11)（二）无废料排样 (11)四．冲压力与压力中心计算 (12)（一）计算冲压力的目的是为了合理地选择冲压设备和设计模具。

(12)（二）压力中心 (14)五．压力机的选择 (14)（一）压力机的选择原则 (14)（二）冲压设备规格的选择 (14)（三）压力机的其它参数 (15)六．工作零件刃口尺寸计算 (16)七．工作零件结构尺寸 (17)（一）落料凹模板尺寸： (18)（二）落料凹模板的固定方式： (18)（三）凸凹模尺寸计算： (19)（四）凸凹模内外刃口间壁厚校核： (19)（五）冲孔凹模洞口的类型 (19)（六）凸凹模的固定方法和主要技术要求 (20)（七）冲孔凸模尺寸计算： (20)（八）凸模的固定方式 (21)（九）标准模架和导向零件 (21)八．有关模具设计计算: (23)（一）卸料弹簧选择： (23)（二）设计和选用卸料与出件零件 (23)（三）选择上、下模板及模柄 (24)（四）垫板的结构设计： (24)（五）闭合高度： (25)第三章塑料模具设计 (26)一.塑件工艺性分析： (27)（一）塑料 (28)（二）塑件的尺寸精度分析 (29)（三）塑件表面质量分析 (29)（四）塑件收缩率 (29)（五）塑件结构工艺性分析 (30)二．成型设备的选择与模塑工艺参数的编制 (30)（一）注射量的计算 (30)（二）塑件和流道凝料在分型面上的投影面积及锁模力的计算 (30)（三）塑料件注塑成型工艺参数 (32)（四）仪表外壳注射成型工艺卡 (33)三．模具结构方案的确定 (34)（一）分型面的选择 (34)（二）型腔数量的确定及型腔的排列 (35)（三）浇注系统的设计 (35)（四）型芯和型腔结构的确定 (37)（五）推件方式的选择 (38)四．成型零件工作尺寸的计算及其强度计算 (39)（一）型芯径向尺寸计算： (39)（二）型腔径向尺寸计算： (39)（三）成型零件强度计算 (41)五．导向机构的设计 (42)（一）导柱的设计要求 (42)（二）导套的设计要求 (42)六．模板厚度的确定 (42)七.确定排气方式 (43)（一）利用配合间隙排气 (44)（二）在分型面上开设排气槽 (44)（三）利用排气塞排气 (44)八．固定板、垫板及垫块的确定 (44)九．注射机有关参数的校核 (45)十．排气系统的设计 (45)参考文献： (47)致谢 (48)双孔垫片冲压模具设计与制造摘要：双孔垫片冲压模具设计与制造，通过对冲压件的分析以及消化，本套模具结构比较简单。

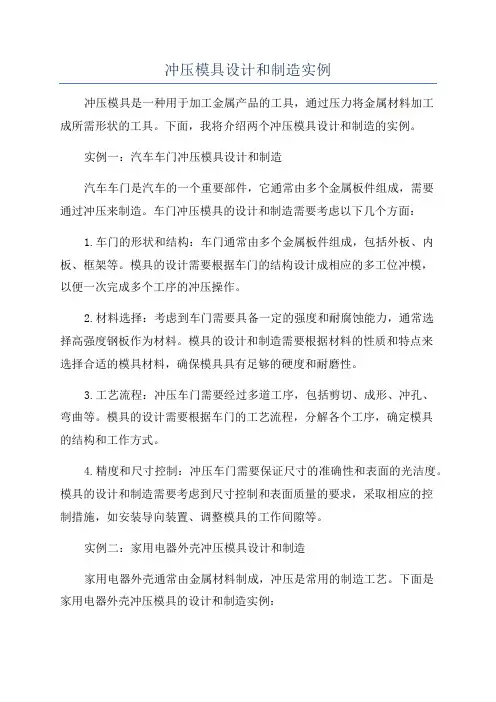

冲压模具设计和制造实例冲压模具是一种用于加工金属产品的工具，通过压力将金属材料加工成所需形状的工具。

下面，我将介绍两个冲压模具设计和制造的实例。

实例一：汽车车门冲压模具设计和制造汽车车门是汽车的一个重要部件，它通常由多个金属板件组成，需要通过冲压来制造。

车门冲压模具的设计和制造需要考虑以下几个方面：1.车门的形状和结构：车门通常由多个金属板件组成，包括外板、内板、框架等。

模具的设计需要根据车门的结构设计成相应的多工位冲模，以便一次完成多个工序的冲压操作。

2.材料选择：考虑到车门需要具备一定的强度和耐腐蚀能力，通常选择高强度钢板作为材料。

模具的设计和制造需要根据材料的性质和特点来选择合适的模具材料，确保模具具有足够的硬度和耐磨性。

3.工艺流程：冲压车门需要经过多道工序，包括剪切、成形、冲孔、弯曲等。

模具的设计需要根据车门的工艺流程，分解各个工序，确定模具的结构和工作方式。

4.精度和尺寸控制：冲压车门需要保证尺寸的准确性和表面的光洁度。

模具的设计和制造需要考虑到尺寸控制和表面质量的要求，采取相应的控制措施，如安装导向装置、调整模具的工作间隙等。

实例二：家用电器外壳冲压模具设计和制造家用电器外壳通常由金属材料制成，冲压是常用的制造工艺。

下面是家用电器外壳冲压模具的设计和制造实例：1.外壳结构和形状：家用电器外壳通常具有盒状结构，需要通过冲压来成形。

模具的设计需要根据外壳的尺寸和形状，设计成相应的单工位或多工位冲模。

2.材料选择：外壳通常采用不锈钢或者冷轧钢板作为材料，以保证外壳的强度和耐腐蚀能力。

模具的设计和制造需要选用适当的模具材料，以确保模具具有足够的硬度和耐磨性。

3.工艺流程：外壳冲压通常包括剪切、成形、冲孔、折弯等工序。

模具的设计需要分解各个工序，确定模具的结构和工作方式，以便一次完成所有工序。

4.精度和表面质量：外壳冲压需要保证尺寸的准确性和表面的光洁度。

模具的设计和制造需要考虑到尺寸控制和表面质量的要求，采取相应的控制措施，如安装导向装置、选用合适的冲头等。

冲压模具的设计与制造分析冲压模具是一种制造工具，用于将金属板材或其他材料进行压制或冲剪成特定形状的零件。

冲压模具广泛应用于汽车制造、家电制造、航空航天等领域，是制造工业中不可或缺的重要工具。

冲压模具的设计与制造是一个复杂而严谨的过程，需要考虑到材料的选择、结构的设计、工艺的优化等多个方面。

本文将从冲压模具的设计要素、制造工艺和制造技术等方面进行分析，以便更好地了解冲压模具的设计与制造过程。

一、冲压模具的设计要素1.产品设计要素冲压模具的设计要素首先要考虑的是所要生产的产品的设计要求，根据产品的设计要求来确定模具的结构和工艺。

产品的尺寸、形状、材料和精度要求都是冲压模具设计的重要参考。

2.模具结构设计冲压模具的工艺设计要素包括冲头的设计、模具的开合机构设计、模具的定位和夹紧机构设计等。

工艺设计要素直接影响到模具的生产效率、稳定性和成品质量。

二、冲压模具的制造工艺1.模具材料的选择冲压模具制造的首要问题是选择合适的模具材料。

模具材料要求具有足够的硬度、强度和耐磨性，以满足模具的长期使用要求。

常用的模具材料有工具钢、合金钢和硬质合金等。

C加工冲压模具的制造通常采用数控机床进行加工。

数控加工可以有效地提高模具的加工精度和效率，保证模具的质量和稳定性。

数控加工包括铣削、车削、抛光等工艺。

3.热处理热处理是模具制造中的重要工艺环节之一。

通过热处理可以改善模具的硬度、强度和耐磨性，提高模具的使用寿命和稳定性。

常用的热处理工艺包括淬火、渗碳、氮化等。

4.装配与调试冲压模具的装配与调试是模具制造的最后阶段。

在装配与调试过程中，需要对模具的各个零部件进行组装与调整，以保证模具的精度、稳定性和可靠性。

1.模具CAD/CAM技术模具CAD/CAM技术是现代模具制造的重要技术手段。

通过CAD/CAM技术可以实现模具的设计、工艺规划、数控加工程序生成等全过程数字化，提高设计效率和生产精度。

2.先进制造技术冲压模具的制造技术在不断发展与进步，涌现了许多新的制造技术。

冲压模具设计与制造冲压模具是冲压工艺中不可或缺的重要组成部分，它直接影响到冲压产品的质量和效率。

本文将探讨冲压模具设计与制造的关键要点，旨在为相关从业人员提供一些有益的指导和参考。

一、冲压模具的基本原理冲压模具是通过挤压、剪切等力量改变板材形状的工具。

它通常由上模、下模和压板组成，其中上模和下模各自具有一定的形状，通过相互咬合和移动来完成冲压过程。

冲压模具的设计要充分考虑到冲压产品的材料、形状、尺寸等因素。

同时，在设计过程中还需要注意模具的刚度和强度，以确保能够承受较大的冲击力和压力。

二、冲压模具的设计步骤1. 产品分析：在进行冲压模具设计之前，首先需要对要生产的产品进行充分的分析。

要明确产品的形状、材料、尺寸等关键参数，以便针对性地进行模具设计。

2. 模具结构设计：根据产品分析的结果，确定适合产品的模具结构。

这包括分离型、移动型等结构的选择，并确定上模、下模的布局和相对位置。

3. 核心结构设计：根据产品的形状和要求，设计合适的核心结构。

核心结构要具备良好的导向和定位功能，以确保产品的准确冲压。

4. 模具部件设计：根据模具结构和核心结构的要求，设计模具的各个部件。

这包括模具座、顶针、排气装置等。

5. 模具装配和调试：将设计好的各个模具部件进行装配，并进行调试。

在调试过程中，需要检查模具的运行状态和冲压效果，确保模具能够正常工作。

三、冲压模具的制造工艺1. 材料选择：冲压模具通常使用具有良好刚性和抗磨性的材料，如合金钢、硬质合金等。

在选择材料时，要考虑到模具的工作环境和使用寿命等因素。

2. 精密加工：冲压模具需要经过精密加工工艺，以确保模具的精度和表面质量。

常见的精密加工工艺包括数控加工、线切割、电火花加工等。

3. 热处理：为了提高模具的硬度和耐磨性，常常需要对模具进行热处理。

常用的热处理方法包括淬火、回火等。

4. 组装和调试：将制造好的模具部件进行组装，并进行调试。

在调试过程中，需要检查模具的运行状态和冲压效果，以确保模具能够正常工作。

1. 冲压件工艺分析2. 工艺方案及模具结构类型3. 排样设计4．冲压力与压力中心计算5．工作零件刃口尺寸计算落料部分以落料凹模为基准计算 ,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制。

既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。

刃口尺寸计算见表1。

表 1 刃口尺寸计算6．工作零件结构尺寸7．其它模具零件结构尺寸根据倒装复合模形式特点: 凹模板尺寸并查标准JB/T-6743.1-94，确定其它模具模板尺寸列于表2:根据模具零件结构尺寸 ,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。

8．冲床选用根据总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。

其主要工艺参数如下：公称压力： 630KN滑块行程： 130mm行程次数： 50 次∕分最大闭合高度： 360mm连杆调节长度： 80mm工作台尺寸（前后×左右）：480mm × 710mm9．冲压工艺规程10．模具总装配图图 4 模具装配图11．模具零件图图 5 凸凹模图 6 冲孔凸模图 7 落料凹模板图 8 上模座板图 9 下模座板图 10 上垫板图 11 下垫板图 12 凸模固定板图 13 空心垫板图 14 推件块图 15 卸料板图 16 凸凹模固定板1. 主要模具零件加工工艺过程落料凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC冲孔凸模加工工艺过程材料： T10A 硬度： 56 ～ 60HRC凸凹模加工工艺过程材料 :Gr12 硬度 : 60 ～ 64 HRC凸模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC凸凹模固定板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC卸料板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC下垫板加工工艺过程材料 :T8A 硬度 : 54 ～ 58 HRC空心垫板加工工艺过程材料 :45# 硬度 : 24 ～ 28 HRC上模座加工工艺过程材料 :HT200下模座加工工艺过程材料： HT200推件块加工工艺过程材料 :45# 硬度 : 24 — 28 HRC2. 加工过程：详见素材资源库中的视频。

冲压模具设计与制造期末复习客观题70题1. 落料和冲孔是常用的冲压分离工序，这两种方法合称为（）。

A.冲裁工序(正确答案)B.弯曲工序C.拉深工序2. 冲孔工序中，模具从坯料上冲切下来的是（）。

A.零件B.废料(正确答案)C.工具3.冲裁的变形过程包含以下三个阶段（）。

A.弹性变形阶段、塑性变形阶段、断裂分离阶段(正确答案)B.分离阶段、变形阶段、断裂阶段C.变形阶段、成形阶段、断裂阶段4.在冲裁的变形过程中，哪个阶段冲裁件断面会产生粗糙的断裂带和毛刺（）。

A弹性变形阶段B塑性变形阶段C断裂分离阶段(正确答案)5.冲裁的间隙可以分成五类，间隙最大的应该是（）。

A.Ⅱ类B.Ⅰ类C.Ⅴ类(正确答案)6.以下冲裁材料，硬度低，塑性好，容易冲裁成形的是（）。

A.低碳钢、铝和铜的合金(正确答案)B.不锈钢、高碳钢C.硬质合金7.什么情况选择复合模？（）A.工序不多，一般两三道工序时(正确答案)B.工序比较多，超过5道工序时C.只有一道工序8.冲压的卸料方式有两种（）。

A.弹性卸料、刚性卸料(正确答案)B.被动卸料、主动卸料C.顶料、卸料9.正装式的冲压模，采用弹性卸料时，卸料板通常在（）。

A.下模，和凹模在同一侧B.上模，和凸模在同一侧(正确答案)C.都可以10.冲压模具冲压的自动定位方式，一般采用（）来定位。

A.定位销B.侧刃(正确答案)C.都可以11.哪种排样法浪费材料少，材料利用率最高（）。

A.有废料排样法B.少废料排样C.无废料排样法(正确答案)12.一次只能冲压一个零件的排样方法是（）。

A.直排单排，斜排(正确答案)B.对排C.混排，多排13.适合于精度要求不高的冲压模，工作区域大，适合手工送料，特别是条料尺寸比较大的情况，能两个方向送料，会产生冲压力偏心（）。

A.后侧导柱模架(正确答案)B.中间导柱模架C.对角导柱模架14.冲压件磨损后变小的尺寸，一般是各类外形尺寸，怎样标注偏差（）。

A.单边正偏差B.单边负偏差(正确答案)C.正负偏差15.具有互换性、制造周期短，但最小间隙不易保证，需提高加工精度，增加制造难度的是（）。

第14章冲压模具标准及技术要求冲模标准是指在冲模设计与制造中应该遵循和执行的技术规范和标准。

制订冲模标准的意义有以下几个方面：1．可以缩短模具设计与制造周期因为模具结构及制造精度与冲压件的形状、尺寸精度以及生产的批量有关，所以冲模的种类繁多而且结构十分的复杂。

比如精密级进模的模具零件有时上百个（甚至更多），这样使得模具的设计与制造周期很长。

而实现模具标准化后，所有的标准件都可以外购，从而减化了模具的设计、减少了模具零件的制造工作量，最终的结构就是缩短了模具的制造周期。

2．有利于保证质量可以稳定和保证模具设计质量和制造中必须达到的质量规范，以保证冲压件的质量。

3．有利于模具的计算机辅助设计与制造模具技术标准使实现模具计算机辅助设计与制造的基础，可以这样说：没有模具标准化就没有模具的计算机辅助设计与制造。

4．有利于国际国内的交流与合作技术名词术语、技术条件的规范化、标准化将有利于国内、国际的商业贸易和技术交流，增强企业、国家的技术经济实力。

我国在模具行业中推广使用的模具标准是经国家技术监督局批准的国家标准（GB）和机械行业标准（JB）。

另外还有国际模具标准化组织ISO／TC29／SC8制订的冲模和成形模标准。

除此之外，由于我国一些企业从国外引进了大量级进模与汽车覆盖件模具，随着模具的引进，国外冲模标准也在我国一些企业中引用，如日本三住商事株式会议（MISUMI）的Face 标准，德国STRACK公司标准，美国DANLY公司标准等。

由于篇幅的原因，本篇只介绍常用的GB、JB及部分日本的Face标准。

14.1设计冲模时常用的标准我国已颁布的冲模技术标准见表14-1。

表14-1表14-1我国已颁布的冲模标准分类标准名称标准代号基础工艺质量1）冲模术语2）冲压件尺寸公差3）冲压件角度公差4）冲压件形状和位置未注公差5）冲压件未注公差尺寸极限偏差6）冲裁间隙7）冲模技术条件8）金属冷冲压件结构要素9）金属冷冲压件通用技术条件10）精密冲裁件通用技术条件GB/T8845-2006GB/T13914-2002GB/T13915-2002GB/T13196-2002GB/T15055-2007GB/T16743-1997GB/T14662-2006JB/T4378.1-1999JB/T4378.2-1999JB/T6958-1993设计冲压模具还应该执行和采用国家基础标准有：公差与配合标准；形状与位置公差；表面粗糙度标准；机械制图标准；尺寸及尺寸系列。

冲压模具的设计与制造冲压模具是制造冲压件的重要工具，其设计与制造对冲压件的质量和效率起着至关重要的作用。

本文将介绍冲压模具的设计与制造的相关内容。

一、冲压模具的基本构成冲压模具主要由上模板、下模板、导向机构、安装台板、模具组件等部分组成。

其中，上下模板是最基本的组成部分，导向机构是确保模具运动方向和各部位平行度的基础保障，安装台板可以通过各种方式来固定模具组件，模具组件是对零部件进行成形的主要工具。

此外，冲压模具还可能有多个工作室，以便同时加工多个零部件。

二、冲压模具的设计1. 冲压模具的设计思路冲压模具在设计时，应以生产流程为基础，确定适当的模具结构、工艺参数、加工方法、使用材料及加工精度等因素。

此外，还应进行合理的模拟和根据个别要求添加特殊的配置，以确保模具的稳定性、高精度、高效生产和长寿命等特性。

2. 冲压模具的CAD设计在完成设计思路方案后，设计师根据标准尺寸和条件使用CAD绘制模具图纸。

根据产品的需求以及资料申请维修，参照原图的基础进行调整和优化，同时须结合产品的材料、厚度、及基本工艺流程等技术要求。

3. 冲压模具的设计要求(1)合理的钢材选择和热处理。

(2) 整体设计应考虑使用方便，方便清洗和维护。

(3) 设计应该充分考虑刻度标记，使工作人员更易于使用。

(4) 相关结构应具有坚固、耐磨、防震以及良好的强度和硬度特性。

(5) 应该经过必要的模拟和测试，以确保模具的性能和精度，和规范做好有关的标记。

三、冲压模具的制造工艺1. 设计和确认加工步骤冲压模具在制造过程中，加工步骤的选择决定了加工周期、切削量和工时成本等因素。

因此，在决定加工步骤之前，必须进行必要的分析、计算和确认，并使用CAD进行模拟，以确定合理的加工工艺路线和步骤，以保证高质量的加工精度和高效的加工速度。

2. 钢材选型和轮廓切削在制造冲压模具时，首先要选择高质量的钢材，然后使用CNC数控机床对它进行车削和铣削等加工，制作钢板平面和模芯之前，尽可能保持质量稳定和表面光洁度标准。
