多路模拟开关工作原理
嘿，朋友们！今天咱来唠唠多路模拟开关的工作原理。
你知道不，这多路模拟开关就像是一个超级管理员！比如说，把它想象成一个交通指挥员，道路就是那些信号通道。
这多路模拟开关可不简单呐！它可以根据需要，快速又准确地切换不同的信号通道。
就好比你在听音乐的时候，从一首欢快的歌突然切换到一首抒情的歌，是不是很神奇？这就是它的厉害之处！
咱举个例子哈，就像你家里有很多电器，电视、冰箱、洗衣机啥的。
你不可能同时使用它们所有吧，那就得有个东西来帮忙控制，让电流准确地流到你想要打开的那个电器上。
这多路模拟开关就是干这个活儿的！你说它重要不重要？
它的工作过程就好像是走迷宫一样。
要在众多的通道中找到正确的那一条，然后打开通道的大门，让信号顺利通过。
哎呀呀，是不是很有意思？
当信号来临，多路模拟开关就迅速行动起来。
“嘿，这边来啦，赶紧给它带路！”它就像是个火眼金睛的大侠，一下子就找到了正确的路径。
而且啊，这多路模拟开关还特别智能呢！它能够根据不同的情况做出最恰当的选择。
就好像你去餐厅点餐，服务员会根据你的口味和需求给你推荐最合适的菜品一样。
总之呢，多路模拟开关的工作原理真的很奇妙，它在各种电子设备中都发挥着至关重要的作用。
没有它，那些电子设备可就没法这么顺畅地工作啦！这就是它的魅力，难道你不想更深入地了解它吗？。
多路模拟开关（MUX）的作⽤
模拟开关和多路转换器的作⽤主要是⽤于信号的切换。
⽬前集成模拟电⼦开关在⼩信号领域已成为主导产品，与以往的机械触点式电⼦开关相⽐，集成电⼦开关有许多优点，例如切换速率快、⽆抖动、耗电省、体积⼩、⼯作可靠且容易控制等。
但也有若⼲缺点，如导通电阻较⼤，输⼊电流容量有限，动态范围⼩等。
因⽽集成模拟开关主要使⽤在⾼速切换、要求系统体积⼩的场合。
在较低的频段上f<10MHz），集成模拟开关通常采⽤CMOS⼯艺制成：⽽在较⾼的频段上（f>10MHz），则⼴泛采⽤双极型晶体管⼯艺。
⼀种集成电路，内部有受外部电压信号控制的多个“电⼦开关”，每个“开关”的通断与控制信号相互独⽴。
通常电⼦开关的导通电阻在⼏⼗欧姆。
“模拟开关”的作⽤就是⽤在模拟信号的传输路径“切换”电路中，道理好⽐“继电器”。
如电视机的“AV输⼊”与机内视频/⾳频信号通道之间就常⽤到4路模拟开关。
当你通过遥控器切换AV状态时，电视机内部视频/⾳频信号被切断，⽽由外部线路输⼊的AV信号被接通⾄视频处理-显像电路和⾳频驱动放⼤电路中。

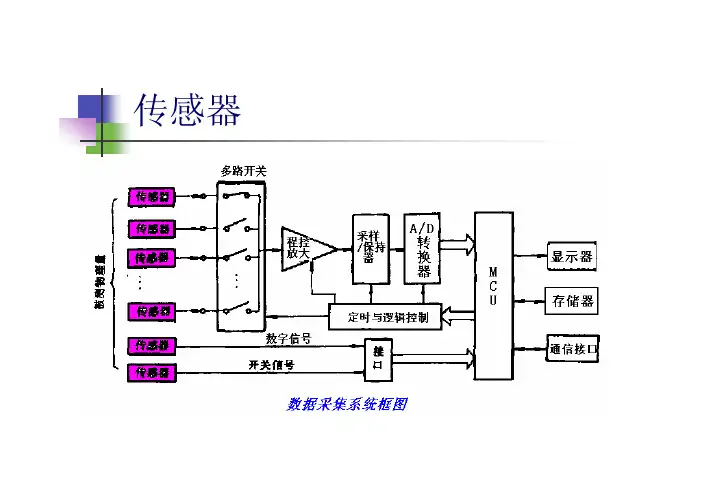

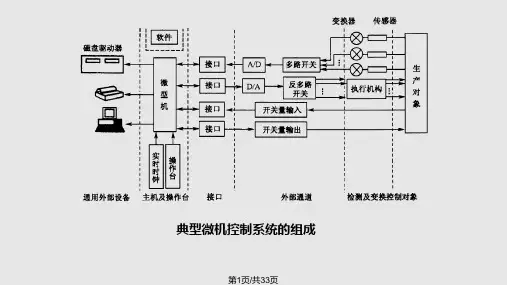

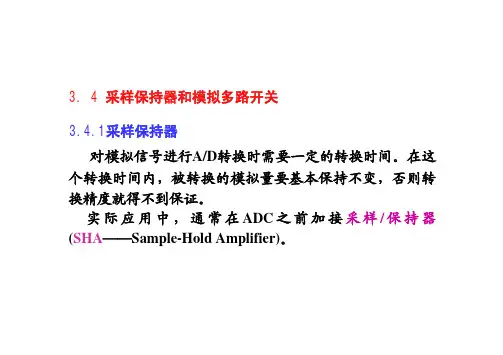

第3章模拟多路开关3.1 概述模拟多路开关是一种重要的器件，在多路被测信号共用一路A/D转换器的数据采集系统中，通常用来将多路被测信号分别传送到A/D转换器进行转换，以便计算机能对多路被测信号进行处理。

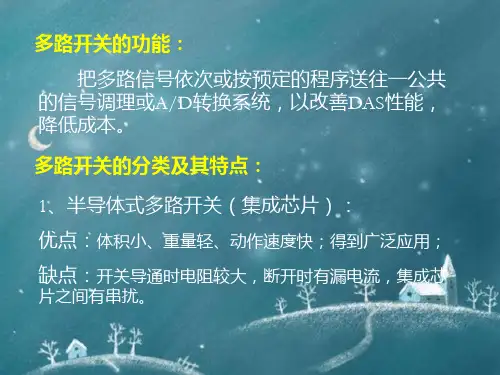

多路开关分为两类：一类是机电式: 大电流，高电压，低速切换场所；一类是电子式：小电流，低电压，高速场所。
电子多路开关根据其结构可分为双极型晶体管开关、场效应晶体管开关、集成电路开关三种类型。
3.2 多路开关的工作原理及主要技术指标3.2.1多路开关工作原理1．双极型晶体管开关图3.2所示为双极型晶体管开关电路。
开关速度快，但漏电流大，开路电阻小，而导通电阻大。
为电流控制器件，基极控制电流会流入信号源。
2．场效应管开关（1）结型场效应晶体管开关图3.3所示为8路P沟道结型场效应管多路开关。
（2）绝缘栅场效应管开关图3.4所示为8路P沟道绝缘栅场效应官多路开关。
3．集成多路开关：多路开关、计数器、译码器配合使用。
下图为一个16路的集成多路开关，模拟量输入部分由16个漏极连在一起的场效应管开关所组成。
3.2.2多路开关的主要技术指标R ON：导通电阻；R ONVS ：导通电阻温度漂移I C 开关接通电流；I S 漏电流C S 开关断开时，开关对地电容C OUT 开关断开时，输出端对地电容T ON 选通信号EN达到50%时到开关接通时的延迟时间；T OFF 选通信号EN达到50%时到开关断开时的延迟时间；T OPEN：开关切换时间。
3.3 多路开关集成芯片3.3.1 无译码器的多路开关无译码器的多路开关有TL182C，AD7510，AD7511，AD7512等。
下图示为AD7510芯片结构。
3.3.2有译码器的多路开关1．AD7501（AD7503）AD7501（AD7503）管脚功能。
AD7501的真值表：2．AD7502AD7502芯片管脚功能图。
AD7502真值表：3．CD4501CD4501芯片结构及管脚功能图：允许双向使用。
