初中八年级物理力的示意图作图专项练习

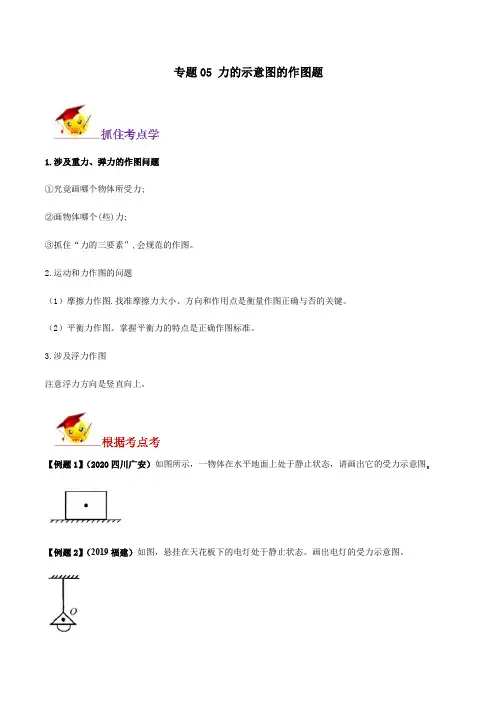

专题05 力的示意图的作图题1.涉及重力、弹力的作图问题①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图。

2.运动和力作图的问题（1）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。

（2）平衡力作图。

掌握平衡力的特点是正确作图标准。

3.涉及浮力作图注意浮力方向是竖直向上。

【例题1】（2020四川广安）如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡【例题2】（2019福建）如图，悬挂在天花板下的电灯处于静止状态。

画出电灯的受力示意图。

【例题3】（2019江西）图中物块正水平向左滑动并压缩弹簧在O点画出物块水平方向受力示意图。

【例题4】（2020山东潍坊）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

1．（2019湖南彬州）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。

2.（2019贵州铜仁）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。

3．（2019贵州省黔东南州）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。

4.（2019安徽）如图，用细线将小钢球悬挂起来。

让其在竖直平面内左右摆动。

忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。

5．（2019四川内江）如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。

6．（2019山东泰安）如图所示，小球悬挂在细线下来回摆动。

请作出小球在图示位置时，所受细线拉力F 和重力G的示意图。

7．（2019湖北随州）如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。

该车刚刚从静止起步处于加速阶段（不计空气阻力）。

画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。

8.（2020湖北孝感）如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B均静止。

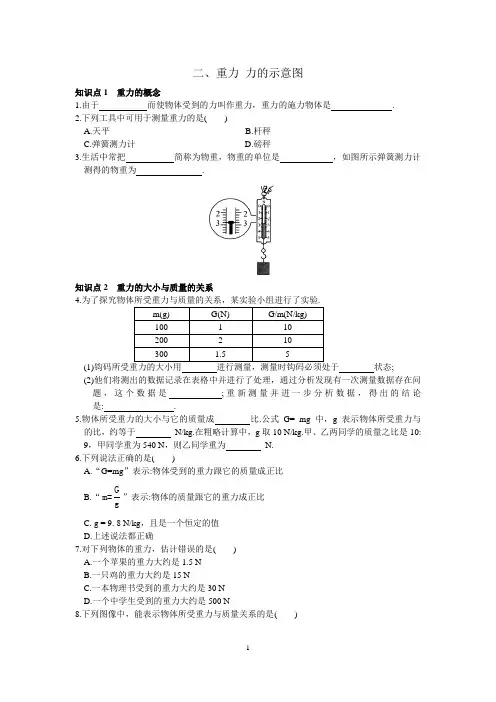

二、重力力的示意图知识点1 重力的概念1.由于而使物体受到的力叫作重力，重力的施力物体是.2.下列工具中可用于测量重力的是( )A.天平B.杆秤C.弹簧测力计D.磅秤3.生活中常把简称为物重，物重的单位是，如图所示弹簧测力计测得的物重为.知识点2 重力的大小与质量的关系4.(1)钩码所受重力的大小用进行测量，测量时钩码必须处于状态;(2)他们将测出的数据记录在表格中并进行了处理，通过分析发现有一次测量数据存在问题，这个数据是;重新测量并进一步分析数据，得出的结论是: .5.物体所受重力的大小与它的质量成比.公式G= mg中，g表示物体所受重力与的比，约等于N/kg.在粗略计算中，g取10 N/kg.甲、乙两同学的质量之比是10: 9，甲同学重为540 N，则乙同学重为N.6.下列说法正确的是( )A.“G=mg”表示:物体受到的重力跟它的质量成正比B.“Gm=g”表示:物体的质量跟它的重力成正比C. g = 9. 8 N/kg，且是一个恒定的值D.上述说法都正确7.对下列物体的重力，估计错误的是( )A.一个苹果的重力大约是1.5 NB.一只鸡的重力大约是15 NC.一本物理书受到的重力大约是30 ND.一个中学生受到的重力大约是500 N8.下列图像中，能表示物体所受重力与质量关系的是( )9.物体在月球表面受到的引力约等于在地球表面受到的引力的六分之一，在地球上重660 N 的人，在月球上的“体重”为N，质量是kg.(g取10 N/kg)10.瓶子的质量是300 g，瓶内装有重4. 5 N的水.求瓶和水的总重. (g取10 N/kg)知识点3 重力的方向11.如图所示是同学们在老师指导下探究重力方向的实验装置.(1)将该装置放在水平桌面上后，逐渐改变木板M与桌面的夹角 ，会观察到悬线OA的方向(填“不变”或“变化”);(2)剪断悬线OA，观察小球下落的方向是;(3)从以上实验现象分析得到的结论是.12.重力的方向“竖直向下”，以下理解“竖直向下”的四个选项中，正确的是( )A.垂直向下B.垂直于地面向下C.垂直于桌面向下D.垂直于水平面向下13.关于重力的方向，下列说法正确的是()A.用绳悬挂着的物体所受的重力竖直向下B.物体放在支持面上时，所受的重力垂直于支持面向上C.竖直上抛的物体在空中时，所受的重力竖直向上D.物体放在斜面上时，所受的重力垂直于斜面向下14.如图是描述地球上不同位置的人释放手中石块的四个示意图，图中虚线表示石块下落的路径，则对石块下落路径的描述最接近实际的是( )A B C D15.如图所示，利用铅垂线和三角尺判断桌面是否水平，下列做法正确的是( )知识点4 力的三要素16.开门、关门是我们生活中很平常的事情，如图所示，让我们从力学的角度来回答下列开、关门的问题.(1)按照图中F A(指向门轴)所表示的方向用力，(填“能”或“不能”)打开门.(2)用方向相同但大小不同的两个力，先后作用在B点，关门容易的是较(填“大”或“小”)的力.(3)用同样大小的力按图中的方向分别作用在B点和C点时，关门容易的是作用在(填“B”或“C”)点的力.(4)由以上实验，可以得出结论:力产生的效果与力的、、有关.17.如图所示，用大小不同的力，以相同的方式作用于塑料尺的同一点，塑料尺弯曲的程度不同.此现象说明力的作用效果与力的有关.18.如图所示，分别用大小相等的力拉和压同一弹簧该实验表明，弹簧受力产生的效果与力的( )A.大小有关B.方向有关C.作用点有关D.大小、方向、作用点都有关19.用力推课桌的下部，课桌会沿地面滑动，而用同样大小和方向的力推课桌的上部，则课桌可能会翻倒.这说明力的作用效果( )A.与力的大小有关B.与力的方向有关C.与力的作用点有关D.与受力面积有关知识点5 力的示意图20.下列“关于重心的表述正确的是( )A.重心是物体所受重力的作用点B.重心是物体上最重的点c.重心的位置一定在物体上D.质量不均匀但形状规则的物体的重心在它的几何中心上21.水平冰面上有一重为300 N的雪橇，受到的拉力为35 N，方向与水平面成35º角.画出雪橇所受拉力的示意图.22.如图所示，重4. 5 N的足球从斜面上加速滚下，请你在该图中画出此过程中足球所受重力的示意图.【作业精选】1.过春节时贴年画是我国的传统习俗.在竖直墙壁上贴长方形年画时，可利用重垂线来检查年画是否贴正.如图所示的年画的长边与重垂线不平行，为了把年画贴正，下列操作方法正确的是( )A.换用质量大的重锤B.上下移动年画的位置C.调整年画，使年画的长边与重垂线平行D.调整重垂线，使重垂线与年画的长边平行2.航天员在不受重力的太空轨道舱中进行体能锻炼，下述活动可采用的是( )A.举哑铃B.仰卧起坐C.用弹簧拉力器健身D.引体向上3.某小组利用天平、弹簧测力计、钩码若干，探究“物体所受重力大小与物体质量的关系”的实验数据记录如表，下列说法中错误的是( )次数重力G/N 质量m/g 比值(G/m ) /(N·kg-1)1 0.98 100 9.82 1.47 150 9.83 1.96 200 9.8A.小张认为利用原有器材，在月球表面可以完成本实验B.小明处理数据时，绘出重力G与质量m的关系图像(如图)，可得重力与质量成正比C.小亮处理数据时，算出每组重力与质量的比值(如表格)，可得重力与质量成正比D.小红认为本实验中多次实验的目的是为了减小误差4.如图所示，旅游登山时背囊中的物品有轻有重，应该怎样摆放才能使人不易向后倾倒( )A.把重的物品放在背囊下部B.把重的物品放在背囊上部C.把重的物品放在背囊中部D.随意摆放都可以5.小明游览某古塔时，利用一根细棉线和一个小铁球，对一根立柱是否竖直展开实验探究，现象如图甲、乙所示.相对于立柱底端，该立柱顶端( )A.略向东南方向倾斜B.略向西南方向倾斜C.略向西北方向倾斜D.略向东北方向倾斜6.如图所示，使一薄钢条的下端固定，分别用不同的力去推它，使其发生a、b、c、d各图中的形变，如果力的大小F1 = F3=F4> F2，那么，能说明力的作用效果跟力的作用点有关的图是( )A.图a和图bB.图a和图cC.图a和图dD.图b和图d7.如图所示的情景中，物体所受重力的示意图正确的是( )8.一座限重为5 ×104 N的桥，一辆自身质量为1. 1 t的卡车要能安全过桥，所能装载的货物不能超过kg.( g二10 N/kg)9.如图所示，用扳手拧螺母，手握在扳手手柄上的不同位置，所用力的大小不同，这说明力的作用效果跟它的有关.实验证明，力的作用效果还跟力的及力的大小有关.10.如图所示，小蛮用绳子拉木箱，请画出:①木箱受到的重力的示意图;②木箱受到的拉力的示意图.11.如图所示为手拉小球做圆周运动的示意图，请在图中画出重4N的小球所受重力的示意图.12.某物理实验小组的同学在探究“影响物体重力大小的因素”实验中，进行了如下的实验探究.第一组:探究物体重力的大小与物体形状的关系，他们用相同质量的橡皮泥作为实验对象，用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如下表所示.分析实验数据，第一组的同学得出实验结论:物体重力的大小与物体的形状有关.他们的结论正确吗?判断并对此实验过程及实验结论作出评价:.第二组:探究物体重力的大小与物体质量的关系，他们有质量不同的木块甲、铁块乙、橡皮泥丙.请你帮他们设计这次探究的过程.(1)猜想:物体的重力与物体的质量成.(2)在实验过程中，需要的测量工具有和.13.下表是小华在探究“重力的大小与什么因素有关”的实验中得到的实验数据.(1)分析表中数据，可以得出的结论是.(2)在通常情况下，我们将g值取为9. 8 N/kg.但经过精确测量，发现在某些不同的地理位置，g值存在着微小差异.下表列出了一些城市和地区的g值大小.根据上表中提供的信息，回答下列问题:①g 值相同的城市是 . ②造成g 值不同的原因可能是 . ③我国与许多国家之间的贸易往来频繁，在这些往来的货物运输中，发货单上所标示的“货物重量”，实质上应该是货物的 .14.小军用水桶提水给刚栽上的树苗浇水.已知桶的质量是1 kg ，容积是15 L ，ρ水=1.0×103kg/m 3.(g 取10 N/kg)(1)桶内装满水后，总重为多少牛?(2)小军用150 N 的力能否提起这满桶水?二、重力 力的示意图1. 地球的吸引 地球2. C3. 物体所受重力的大小 N 2. 8 N4. (1)弹簧测力计 静止(或平衡)(2)1.5 N 在同一地点，物体所受重力与质量成正比 5. 正 质量 9.8 486 6. A 7. C 8. A 9. 110 6610. 瓶子的质量3000.3m ==瓶g kg瓶子重0.33G m g ==⨯=瓶瓶kg 10N/kg N 瓶和水总重 4.5N 3N=7.5N G G G =+=+总水瓶 11. (1)不变(2)竖直向下(3)重力的方向总是竖直向下的 12. D 13. A 14. B 15. A 16. (1)不能 (2)大 (3)B(4)大小 方向 作用点 17. 大小18. B 19. C 20. A 21. 如图所示22. 如图所示【作业精选】1. C2. C3. D4. B5. B6. C7. B8. 3 9009. 作用点 方向 10. 如图所示11.如图所示12. 不正确，用小刀雕刻来改变橡皮泥的形状时，橡皮泥的质量也发生了改变 (1)正比(2)天平 弹簧测力计13. (1)物体所受重力的大小和它的质量成正比 (2)①武汉和上海②地理位置(或地理纬度)不同 ③质量14. (1)装满水后水的质量331.010151015m V ρ-==⨯⨯⨯=33kg/m m kg装满水后总重(')(151160G m m g =+=⨯=kg+kg)10N/kg N(2)小军所用的力小于装满水后捅和水的总重，故他提不起这满桶水.。

力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。

3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。

4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。

6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。

9．如图，小球在水中正在下沉，请画出小球所受力的示意图。

10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。

11．请画出图中潜水艇上浮时所受力的示意图。

12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。

14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。

（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。

17．完成下图杠杆的动力臂。

18．在图中画出力F 的力臂。

19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。

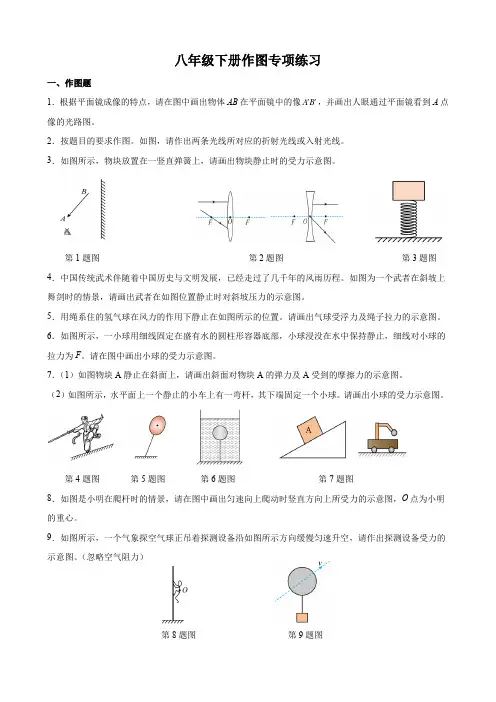

八年级下册作图专项练习一、作图题1．根据平面镜成像的特点，请在图中画出物体AB在平面镜中的像A B''，并画出人眼通过平面镜看到A点像的光路图。

2．按题目的要求作图。

如图，请作出两条光线所对应的折射光线或入射光线。

3．如图所示，物块放置在一竖直弹簧上，请画出物块静止时的受力示意图。

第1题图第2题图第3题图4．中国传统武术伴随着中国历史与文明发展，已经走过了几千年的风雨历程。

如图为一个武者在斜坡上舞剑时的情景，请画出武者在如图位置静止时对斜坡压力的示意图。

5．用绳系住的氢气球在风力的作用下静止在如图所示的位置。

请画出气球受浮力及绳子拉力的示意图。

6．如图所示，一小球用细线固定在盛有水的圆柱形容器底部，小球浸没在水中保持静止，细线对小球的拉力为F。

请在图中画出小球的受力示意图。

7．（1）如图物块A静止在斜面上，请画出斜面对物块A的弹力及A受到的摩擦力的示意图。

（2）如图所示，水平面上一个静止的小车上有一弯杆，其下端固定一个小球。

请画出小球的受力示意图。

第4题图第5题图第6题图第7题图8．如图是小明在爬杆时的情景，请在图中画出匀速向上爬动时竖直方向上所受力的示意图，O点为小明的重心。

9．如图所示，一个气象探空气球正吊着探测设备沿如图所示方向缓慢匀速升空，请作出探测设备受力的示意图。

（忽略空气阻力）第8题图第9题图10．在图中，用轻质杠杆（O是支点）提升物体，请画出动力F1的力臂l1和阻力F2的示意图。

11．请在图中画出F1和F2的力臂。

12．如图所示，轻质杠杆ABC上挂有一个长方体。

请画出：长方体所受重力及使杠杆在图示位置平衡时最小动力F1的示意图。

（长方体上的黑点为其重心）13．如图所示，轻质杠杆OBA可绕O点在竖直平面内转动，在B点用细绳悬挂重物，在A点对杠杆施加动力，使杠杆在图示位置平衡。

①画出作用在A点的最小动力F1①画出杠杆所受阻力F2的示意图以及阻力臂L2。

第10题图第11题图第12题图第13题图14．如图所示，匀速竖直上升的气球下端用绳子拴着一个小石头，当绳子突然断了以后（不考虑空气阻力）。

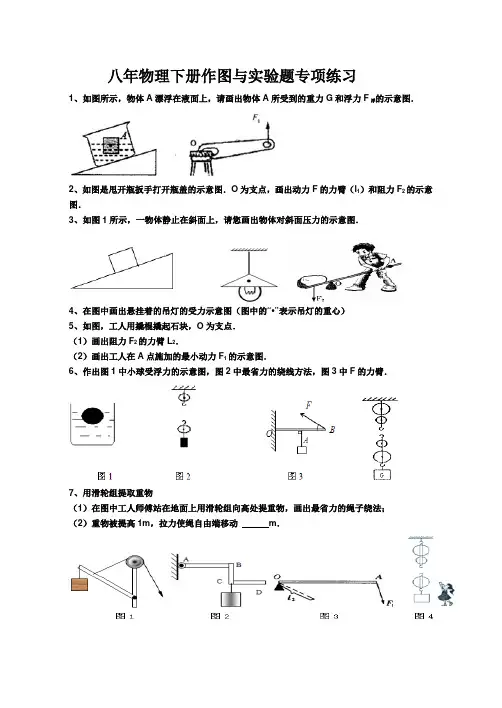

八年物理下册作图与实验题专项练习1、如图所示，物体A漂浮在液面上，请画出物体A所受到的重力G和浮力F浮的示意图．2、如图是甩开瓶扳手打开瓶盖的示意图．O为支点，画出动力F的力臂（l1）和阻力F2的示意图．3、如图1所示，一物体静止在斜面上，请您画出物体对斜面压力的示意图．4、在图中画出悬挂着的吊灯的受力示意图（图中的“•”表示吊灯的重心）5、如图，工人用撬棍撬起石块，O为支点．（1）画出阻力F2的力臂L2．（2）画出工人在A点施加的最小动力F1的示意图．6、作出图1中小球受浮力的示意图，图2中最省力的绕线方法，图3中F的力臂．7、用滑轮组提取重物（1）在图中工人师傅站在地面上用滑轮组向高处提重物，画出最省力的绳子绕法；（2）重物被提高1m，拉力使绳自由端移动m．8、（1）画出图1简易吊车的动力臂与阻力臂．（2）如图，在杠杆ABCD 上挂了一个重为G 的物体．为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向．（3）如图所示，杠杆OA 在力F 1、F 2的作用下处于静止状态，L 2是力F 2的力臂，在图中画出F 1的力臂和阻力F 2．（4）请画出最省力的绕线方法．9、测滑轮组机械效率时，所用实验装置如图所示．（1）实验中要竖直向上 拉动弹簧测力计．（3）比较两次实验的机械效率可得出结论： ．这里用到的研究方法是 ．（填字母）A ．类比法B ．控制变量法C ．等效替代法（4）改变图中滑轮组的绕线方法，提起同一重物时，不计摩擦及绳重，滑轮组的机械效率 （填“变大”、“变小”或“不变”）．10、如图是小明“探究斜面的机械效率与倾斜程度关系”的实验装置，他在实验时用弹簧测力计拉着重为6N 的木块分别沿倾斜程度不同的同一斜面匀速向上运动，实验数据记录如下表．（1）在第2次实验中拉力所做的额外功是J，机械效率是．（2）小明完成两次实验后，得出的结论是：光滑程度一样的斜面，其倾斜程度越大，机械效率越高．你觉得他的结论（选填“可靠”或“不可靠”），理由是．（3）斜面在生产、生活中随处可见．在盘山公路、镊子、螺丝钉、汽车方向盘中，应用了斜面的是、．11、在“探究杠杆的平衡条件”的实验中：（1）若在实验前出现如图1所示的情况，应将杠杆左端的螺母向（填“左”或“右”）调节，直至杠杆在水平位置平衡，这样做的目的是便于．（2）如图2所示，在杠杆左边A处挂四个相同的钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样的钩码个．（3）如图3所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将（填“变大”、“变小”或“不变”），其原因是12、如下图甲、乙、丙三组实验：（1）甲组图中要求小车从斜面的同一高度滑下，结果小车在不同水平表面上运动的距离却不相同．根据这一实验现象得出的结论是：平面越光滑，小车运动的距离就越远．这进一步说明：运动的小车受到的阻力越，速度减小的也越．（2）乙组图是探究的实验．由D、F两图可得出结论是．本实验中要求水平拉动测力计使使物体在水平面上做匀速直线运动，其目的是为了．（3）丙组图实验中通过物块B被下落的小铁球A推动距离的远近，来反应小铁球A具有的大小．甲、丙两组实验中均要求小车和小球从斜面的同一高度释放，这样做的目的是使它们刚运动到水平面上时具有．13、为了探究浸在液体中的物体所受浮力跟它排开液体所受重力的关系，某同学进行了如图的实验：（1）你觉的图中合理的实验顺序是．（2）图甲中浸没在水中的合金块所受浮力的大小为N．（3）图甲中浸没在水中的合金块所受浮力的大小它排开的水所受的重力（填“大于”、“等于”或“小于”）．（4）图甲中，浸没在水中的合金块匀速向下运动的过程中，合金块所受到的浮力（填“变大”，“不变”或“变小”）．（5）合金块的密度是kg/m3（g=10N/kg）．14、如图所示小刚为了探究：压强可能与受力面积和压力的大小有关．小刚找到了下面器材：规格相同的两块海绵、三本字典．设计了下面的实验：图（a）海绵平放在桌面上；图（b）海面上平放一本字典；图（c）海绵上叠放两本字典；图（d）海棉上立放一本字典；图（e）一本字典平放在桌面上．（1）通过实验图（a）图（b），可以得出：力能使物体发生，小刚是根据的现象来比较压强的．（2）通过实验图（b）图（c），可以得出：在一定时，越大，压强越大．（3）通过观察图、图后得出：在压力一定时，受力面积越小，压强越大．（4）设图（b）中字典对海绵的压强是P b，图（e）中字典对桌面的压强是P e，比较P b P e．15、如图所示，是用压强计探究内部压强的情境（1）把探头放入水中，通过观察U型管两边液面的高度差来判断探头处水的压强的大小，高度差越大，水的压强（选填“越大”或“越小”）；（2）比较甲图、乙图和丙图，可以得到：在同一深度，液体内部向各个方向的压强；（3）在乙图中把探头慢慢下移，可以观察到U型管两边液体的高度差增大，从而得到：在同一种液体里，液体的压强随的增加而增大；（4）在乙图中，若只将烧杯中的水换成盐水，其他条件不变，则可以观察到U型管两边液体的．16、如图甲所示，小明向下垂的两张纸中间吹气，发现两张纸向中间相互靠拢．实验现象说明：．小明根据这一规律制作了如图乙所示的装置，当他向饮料管A吹气，细饮料管B中的液体会．（填：“上升”或“下降”）17、如图所示是“探究滑动摩擦力大小与什么因素有关”的实验．（1）实验过程中，必须用弹簧测力计沿水平方向拉着物块A做运动，这样做便于测量滑动摩擦力的大小．（2）分析图甲、乙可知，在接触面粗糙程度相同时，越大，滑动摩擦力越大．（3）分析图甲和丙，发现弹簧测力计的示数F1＜F3，说明：压力一定时，，滑动摩擦力越大．上述实验得到的结论是：滑动摩擦力的大小跟压力的大小和接触面的粗糙程度有关．人们通过大量实验进一步证明：接触面粗糙程度一定时，滑动摩擦力的大小与压力的大小成正比．（4）如图丁所示，在图丙中物块A上叠放一块与之相同的物块B，用弹簧测力计拉着物块A，使物块B随A一起做匀速直线运动．弹簧测力计示数为F4，则F4：F3= ；此运动过程中，物块B受到的摩擦力f B= N．18、图示测量力的仪器是弹簧测力计，它的测量范围为，最小刻度为，使用此仪器前应先，此时的示数为．在“探究物体受到的重力与其质量的关系”实验中，测得数据如下表所示：（1）在表格中填写“重力与质量的比值”，发现该比值（选填“改变”或“不变”），其物理意义是；。

作图题专项练习1．作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．2．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．3．如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子顶端A对墙壁的压力的示意图．4．如图所示，是火箭起飞的情形，请作出火箭起飞的受力示意图（不计空气阻力）5．在自动化生产线上，常用传送带传送工件．如图所示，一个工件与传送带一起以0.2m/s 的速度水平向右匀速运动，不计空气阻力，请在图中画出工件的受力示意图．1题 2题 3题 4题 5题6．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图请作出M所受力的示意图．7．如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来．请你画出木块在水平面上滑动时的受力示意图．8．如图所示，一物体沿着固定的光滑斜面下滑，请画出物体在图示位置处所受力的示意图9．一只篮球挂在墙壁上处于静止，请在图上画出篮球所受的力的示意图．10．课堂演示实验时，老师让小钢球从斜面滚下，在水平桌面上运动，经过一条形磁铁附近，运动轨迹如图所示．请作出小球在图中位置时水平方向上的受力示意图．6题 7题 8题 9题 10题11．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．12．如图所示，弹簧一端固定在竖直墙上，另一端固定在物块B上，A、B相互叠加放置光滑水平面上．现将A、B从弹簧的原长位置O点拉至位置l，松手后，A、B保持相对静止并向O点运动．请在图中画出当A、B运动到位置2时，物块A受力的示意图．13．如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．14．如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．15．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．11题 12题 13题 14题 15题16．图是超强磁悬浮照片，上面是用超强永磁体制成的圆片，下面是被液氮冷却的“高温”超导体，请在图上画出圆片的受力示意图．17．图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，画出木块B的受力示意图．18．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图．19．如图甲，物体在拉力F的作用下向右做匀速直线运动，试画出物体受到的摩擦力；如图乙，小球在弹性杆的作用下保持静止，试画出小球受到的弹力．16题 17题 18题 19题20．如图所示，在地球表面有四棵大树，处在不同位置，O点视为地球的中心．请在图画出1号、2号大树所受重力示意图．21．如图所示，货物随传送带一起加速斜向上运动，请画出货物所受摩擦力的示意图．22．如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动．请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G＞f）．23．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图．20题 21题 22题 23题24．物体所受重力是100N，当如图对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小．25．请在图中画出木棒受到的力的示意图．26．画出图各图中物体A受力的示意图（a）斜面上的物体A匀速下滑；（b）A被水平传送带匀速传送；（c）车减速前进，悬挂在车厢内的物体A； 24题 25题（d）放在水平桌面上的A物体，受到向右的拉力后匀速直线运动．（B未落下）（a) (b) (c) (d)27．如图所示，物体A置于小车上随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）．28．如图中运动员正在奔跑，请作出该运动员鞋底受到地面对它产生的摩擦力的示意图．29．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图．（力的作用点画在物体的重心）30.如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．27题 28题 29题 30题31．如图所示，B物体叠放在A物体上，随A物体在拉力F作用下在水平面上匀速运动，请画出B物体受力的示意图． 32．在图中画出此时小球受力的示意图．33．如图所示，是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动．请你画出该同学所受力的示意图． 34．如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图．35．如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．31题 32题 33题 34题 35题36．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．37．如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图．38．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．39．①．如图1所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图（空气阻力f不能忽略，浮力不计）．②．大坝总是修成上窄下宽的形状，如图2为一大坝的截面图，A、B为大坝上两点，请画出A、B两点处大坝受到水压力的示意图．36题 37题 38题 39题40．如图所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．41．如图为在空气中飞行的导弹，请在图中作出导弹的受力示意图．42．如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来．请画出木块离开弹簧后向右运动过程中受力示意图．43．在一场篮球比赛中，A同学向前扔出篮球，篮球落地后反弹正好到达队友B的手中．图中虚线为球在空中的运动轨迹，请作出球在撞击地面瞬间竖直方向的受力示意图．40题 41题 42题 43题44．如图所示，在水平路面上匀速行驶的小车，其支架上固定一铁球，画出铁球受力示意图．45．如图，一个木块A放在粗糙的长木板B上，弹簧一端接A，另一端固定在墙壁上，长木板B放在水平地面上，在力F作用下，B向左运动而A保持静止，作出物体A的受力示意图．46.如图8所示是一台正在转动的电风扇，请用力的示意图表示出它受到的力。

《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。

3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。

7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。

8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。

9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。

12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。

14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。

15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。

16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。

18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

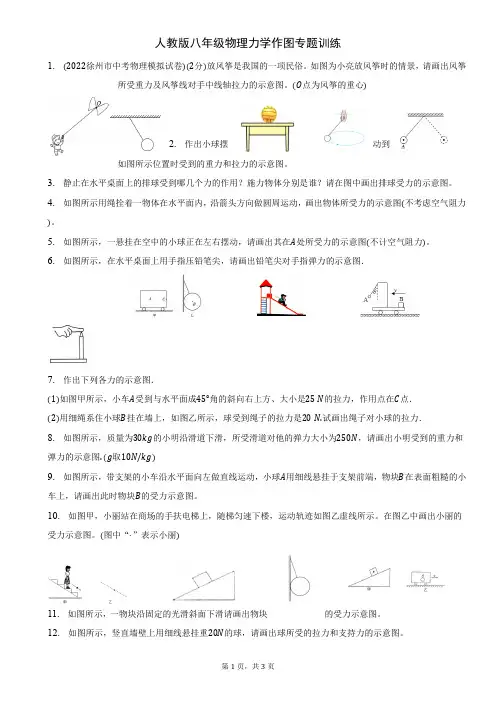

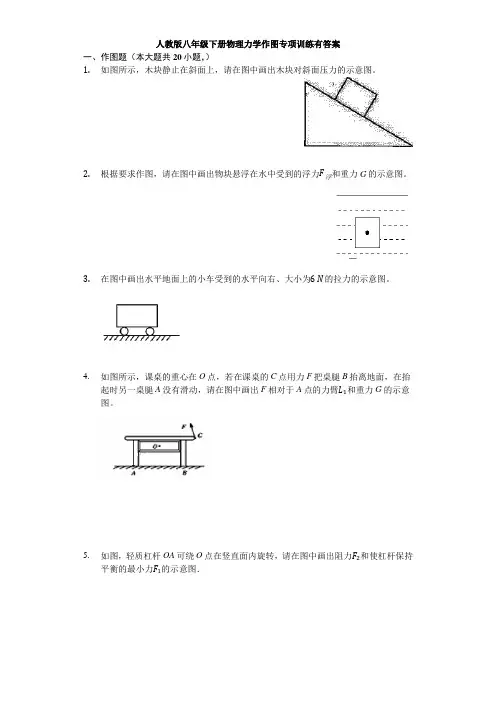

人教版八年级物理力学作图专题训练1. (2022徐州市中考物理模拟试卷)(2分)放风筝是我国的一项民俗。

如图为小亮放风筝时的情景，请画出风筝所受重力及风筝线对手中线轴拉力的示意图。

(O点为风筝的重心)2. 作出小球摆动到如图所示位置时受到的重力和拉力的示意图。

3. 静止在水平桌面上的排球受到哪几个力的作用？施力物体分别是谁？请在图中画出排球受力的示意图。

4. 如图所示用绳拴着一物体在水平面内，沿箭头方向做圆周运动，画出物体所受力的示意图(不考虑空气阻力)。

5. 如图所示，一悬挂在空中的小球正在左右摆动，请画出其在A处所受力的示意图(不计空气阻力)。

6. 如图所示，在水平桌面上用手指压铅笔尖，请画出铅笔尖对手指弹力的示意图．7. 作出下列各力的示意图．(1)如图甲所示，小车A受到与水平面成45°角的斜向右上方、大小是25N的拉力，作用点在C点．(2)用细绳系住小球B挂在墙上，如图乙所示，球受到绳子的拉力是20N.试画出绳子对小球的拉力．8. 如图所示，质量为30kg的小明沿滑道下滑，所受滑道对他的弹力大小为250N，请画出小明受到的重力和弹力的示意图.(g取10N/kg)9. 如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表面粗糙的小车上，请画出此时物块B的受力示意图。

10. 如图甲，小丽站在商场的手扶电梯上，随梯匀速下楼，运动轨迹如图乙虚线所示。

在图乙中画出小丽的受力示意图。

(图中“⋅”表示小丽)11. 如图所示，一物块沿固定的光滑斜面下滑请画出物块的受力示意图。

12. 如图所示，竖直墙壁上用细线悬挂重20N的球，请画出球所受的拉力和支持力的示意图。

13. (1)如图甲，一个重2N的木块静止在斜面上，请作出木块对斜面的压力F及木块所受静摩擦力f的示意图。

(2)如图乙所示，车正在减速前进，A是悬挂在车厢内的物体，悬挂A的细线没有画出。

请画出悬挂A物体的细线，并画出物体A的受力示意图。

第八章专题训练画力的示意图1．如图所示，A处于静止状态，B在拉力作用下向右加速运动．请在图中画出A物体所受的摩擦力f和支持力N的示意图(力的作用点图中已标出)．2．如图所示，灯笼用细线悬挂，处于静止状态．请画出它所受重力和拉力的示意图；3．如图所示，木块A与平板小车一起在水平桌面上向左匀速直线运动，当小车受外力作用突然减速时，木块随机在小车的平板上滑行，请画出木块滑行过程中的受力示意图．Av4．物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推力F，请画出该物块此时在水平方向上的受力示意图（请将力的作用点画在物块重心处）。
