石油井下修井作业管理方法及修井技术措施修井作业是指对已经完钻、完井的油井进行修复、改造和调整，使其恢复或提高产能的作业过程。

石油井下修井作业需要采取科学、熟练的管理方法和技术措施，以确保作业的顺利进行和工作的安全高效。

以下是石油井下修井作业的管理方法及修井技术措施。

一、修井作业管理方法：1.详细的修井计划：修井作业前需要制定详细的修井计划，包括工作进度、作业内容、所需材料和人员配置等，以便整个修井作业能够有条不紊地进行。

2.合理的作业时间安排：根据油井的具体情况和修井目标，合理安排修井作业的时间，确保作业过程中能够充分利用时间、提高工作效率。

3.严格的质量控制：修井作业中需要严格控制作业质量，保证修井结果的可靠性和稳定性。

4.全面的安全管理：修井作业涉及到高风险的工作环境，需要全面进行安全管理，包括人员培训、安全设备配备、安全操作规范等。

5.及时的沟通和反馈机制：修井作业进行过程中，需要及时进行沟通和交流，及时反馈作业情况，保障修井作业的顺利进行。

二、修井技术措施：1.钻井技术：修井作业中涉及到钻井技术，包括钻井液的调配、循环系统的建立和操作、钻具的选择和使用等。

钻井技术的合理应用和操作，能够提高修井的效率和质量。

2.固井技术：修井作业中需要进行固井作业，确保井下的封隔效果和安全性。

固井技术包括固井液的准备和调配、固井材料的选择和使用、固井水泥的注入和浆液性能的控制等。

3.井身完整性管理：修井作业中还需要进行井身完整性管理，以防止油井的漏失和油藏污染。

井身完整性管理包括井下环境监测、井筒腐蚀的预防和控制、井身修复和强化等。

4.采油工艺调整：有些情况下，修井作业还需要进行采油工艺的调整，以提高油井的采油效率。

采油工艺调整包括提高油井产能、改善油井动力系统、调整油水井油水比例等。

5.井下工具和装备的维护和更新：修井作业需要使用各种井下工具和装备，包括钻具、固井工具、井下设备等。

对这些工具和装备进行定期的维护和更新，以保障修井作业的顺利进行。

一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。

3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。

4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。

当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。

工具下井前上部应接安全接头。

二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。

3、结构：它是长锥形整体结构，由接头与本体两部分构成。

它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。

6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。

7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。

打捞外径较小落鱼时应加引鞋。

工具下井前上部应接安全接头。

三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。

课前复习提问1．完井方式有几种？什么是先期裸眼完井？什么是后期裸眼完井？2．什么是套管射孔完井？第二章井下作业设备及工具在生产过程中，油、水井经常会发生一些故障，如不及时修理和排除，就会导致井的停产或报废。

修井就是为恢复井的正常生产而进行的一系列维修和解除故障的工作。

第一部分：井下作业设备修井作业的设备比较多，按照性能和用途，可分为动力设备、起下设备、旋转设备、循环设备、井口控制装置等。

其详细规范、技术性能等可参阅《采油技术手册》。

§2—1 动力设备修井机是修井和井下作业施工中最基本、最主要的动力来源，按其运行结构分为履带式（通井机）和轮胎式（作业机）两种形式。

原理：就是在拖拉机或汽车上安装一部绞车，利用发动机带动绞车滚筒转动，通过钢丝绳把动力传递给提升系统。

一．履带式修井机（通井机）1．作用：履带式修井机一般统称通井机，是目前各油田修井作业中最常用的一种动力设备，作用：是用于起下油管、钻杆（抽油杆）以及井下打捞、抽汲等施工作业。

2．特点：履带式修井机不配带井架，越野性能好，其越野性能好，适用于低洼地带。

但它的缺点是行走速度慢，不适应快速转移施工的要求。

图8-1 AT—10型通井机图8-2 XT—12型通井机常用的通井机AT-10型、XT-12型通井机的外形如图8-1、8—2所示。

二．轮胎式修井机（俗称联合作业机或叫修井机）1．作用：修井机是修井施工中最基本、最主要的动力来源，完成起下管（杆）柱及井下工具，提捞、抽汲和打捞等任务，是一种轮胎式自带井架的修井设备。

2．特点：配带自背式井架，行走方便，安装简单，适用于快速搬迁施工作业，缺点是低洼、泥泞地带、雨季翻浆季节行走和进入井场相对受限制。

1）XJ250型，XJ350型轮胎式修井机XJ250型，XJ350型轮胎式修井机外形，如图8—3、图8—4所示。

XJ350型修井机井架高度31.7m，二层平台可立放钻杆（油管）立主3000m，转盘扭矩大，转速控制方便，适用于中深井、深井大修作业。

精心整理井下工具（编写：段国宝、甄宝生、姜志强、张宏伟、张宗亮、胡忠太、张志强；审核：王力群、贺子伦）介绍海上油(气)田油井测试作业中经常接触的井下工具,包括完井生产管柱井下工具和钢丝作业常用井下工具两部分.第一部分生产管柱中的井下工具海上油(气)田完井生产管柱中常用井下工具种类包括:封隔器(Packer)、井下安全阀(SSSV)、滑套（SlidingSleev）、工作筒（Nipple）、偏心工作筒（SidePocketMandrel）、伸缩短节（ExtensionJoint）、座落接头（SeatingNipple）、流动短节（Y工作筒、Y第一节封隔器12）分隔压井液和生产液；34用于海上油（气）坐封、机械坐封和电缆坐封。

1（1）带l以“FH从油管内加压，当油管压力与环空内卡瓦与心轴棘齿锁住，图b水力锚1的内腔有一液压孔与密防止封隔器上移解封。

2）解封。

大部分产品是上提油管串，达到一定拉力后剪断销钉（或剪切环），即可释放解封；也有部分产品采用上提加旋转解封的方式。

图c为上提解封的方式。

3）适用条件。

此类封隔器适用范围广，可应用于各种油、气生产井和注水井，特别是大斜度井的多层完井和双管完井。

“FH”型液压封隔器（2）双卡瓦液压坐封单管封隔器HALLIBURTON“PHL”（HydraulicsetPerma一1achPacker）型双卡瓦液压坐封单管封隔器的结构图。

油管内加压坐封，上提油管解封。

该封隔器的特点是采用上卡瓦来代替传统式的水力锚，因而具有结构简单、外径小、耐大压差而又价格较低等特点；另外还可以根据需要，在同一管串中多个封隔器调整不同的坐封压力等级实现分别坐封、验封，满足单管分层分采等需要。

“PHL”型双卡瓦液压坐封封隔器（3）机械坐封式单管封隔器1）结构及坐封原理HALLIBURTON“CHRMPK-Ⅲ”型封隔器，上提管柱一定高度后右旋转一定圈数（与下入的深度有关）使J型销转到长槽位置，在保持扭矩情况下，下放管柱加压以胀开卡瓦咬住套管壁，与此同时密封胶筒受压缩径向膨胀密封环形空间。

完井与修井同钻井作业一样，完井与修井作业同样存在井控问题。

简单来说，钻井作业以后的所有作业都是完井和修井作业（remedial operations）,包括修井（workover）、电缆作业（wireline）、提下管住(stripping)、强行提下钻(snubbing)，完井(completion)、射孔(perforating)等等，目的在与恢复产层能量，提高油气井产量，更换或修理井下设备和工具。

常规完井方法( common completions)裸眼完井(open hole or barefoot completion)套管射孔完井（case hole completion）单封隔器完井(single packer completion)多管完井(multiple completion)人工举升完井(artificial lift completion)气举完井(gas lift completion)裸眼完井(open hole or barefoot completion)裸眼完井包括先期裸眼完井、后期裸眼完井、筛管完井和筛管砾石填充完井。

先期裸眼完井是在油层顶部下入技术套管并固井，然后钻开产层试油投产。

后期裸眼完井是在钻开产层后，将油层套管下入油层顶部完井。

筛管完井是在钻开产层后，把带筛管的套管柱下入油层顶部，然后封隔产层以上的环形空间完井。

筛管分打孔筛管和割缝筛管。

砾石填充完井（gravel packing completion）是油层部位的井眼下入筛管，在筛管与井眼环形空间填入砾石，最后封隔筛管以上的环形空间，油层油流通过砾石和筛管流入井内。

套管射孔完井（case hole completion）这是使用最广泛的完井方法。

套管射孔完井是在钻开油层后，下入油层套管并在环形空间注入水泥，用射孔器射穿套管和水泥环和部分产层，构成井筒和产层的通道。

单封隔器完井(single packer completion)单管完井法是套管射孔完井法的一种，是最常见的一种完井方法。

修井工具：液压上击器1.用途液压式上击器（以下简称上击器），主要用于处理深井的砂卡、盐水和矿物结晶卡、胶皮卡、封隔器卡以及小型落物卡等。

尤其在井架负荷小，不能大负荷提拉钻具时，上击器的解卡能力更显得优越。

该工具加接加速器后也适用于浅井。

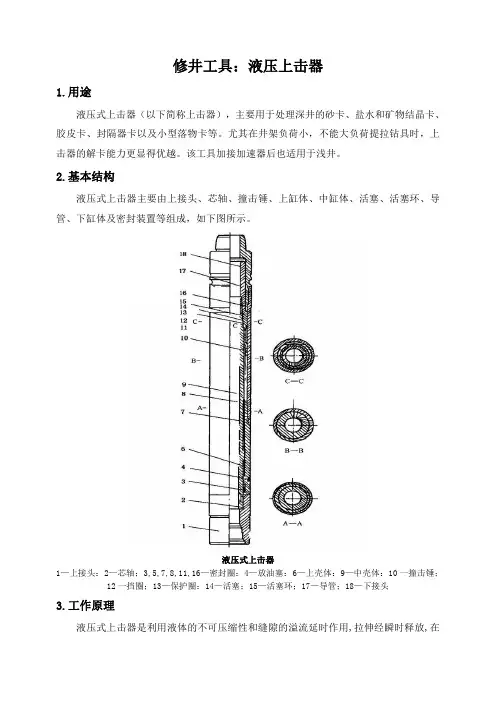

2.基本结构液压式上击器主要由上接头、芯轴、撞击锤、上缸体、中缸体、活塞、活塞环、导管、下缸体及密封装置等组成，如下图所示。

液压式上击器1—上接头：2—芯轴；3,5,7,8,11,16—密封圈：4—放油塞：6—上壳体：9—中壳体：10一撞击锤；12一挡圈；13—保护圈：14—活塞；15—活塞环；17—导管；18—下接头3.工作原理液压式上击器是利用液体的不可压缩性和缝隙的溢流延时作用,拉伸经瞬时释放,在极短的时间内转变成向上的冲击动能,传至落鱼,使遇卡柱解卡。

液压式上击器的工作过程分为拉伸储能阶段、释放能量阶段、撞击阶段、复位阶段。

（1）拉伸储能阶段。

上提钻具时，因被打捞管柱遇卡，钻具只能带动芯轴、活塞和活塞环上移。

由于活塞环上的缝隙小，溢流量很少，因此钻具被拉长，储存变形能。

（2）卸荷释放能量阶段。

尽管活塞环缝隙小，溢流量少，但活塞仍可缓缓上移。

经过一段时间后，活塞移至卸荷槽位置，受压液体立刻卸荷。

受拉伸长的钻具陕速收缩，使芯轴快速上行，弹性变形能变成钻具向上运动的动能。

（3）撞击阶段。

急速上行的芯轴带动撞击锤，猛烈撞击上缸体的下端面，与上缸体连在一起的落鱼受到一个上击力。

（4）复位阶段。

撞击结束后，下放钻具卸荷中缸体下腔内的液体沿活塞上的油道毫无阻力地返回上腔内至下击器全部关闭，等待下次震击。

4.液压上击器技术参数表液压式上击器技术参数规格型号外径mm内径mm接头螺纹冲程mm推荐使用钻铤质量kg最大上提负荷kN震击时计算载荷kN最大扭矩N·m推荐最大工作负荷kNYSQ-959538NC26(2A10)1001542～2087260144215500204.5YSQ-10810849NC31(210)1061588～2132265192331200306.7YSQ-12112151NC38(310)1292540～3402423228234900331.25.操作方法5.1上击器按下列顺序组成钻具（自下而上）:捞筒（捞矛）安全接头＋上击器＋钻铤＋加速器＋钻杆（注意浅井和斜井须加接加速器）。

检测类修井工具修井工具按功能可分为11类：检测类、打捞类、切割类、倒扣类、刮削类、挤胀类、钻磨铣类、震击类、补接类、加固类、辅助类。

检测类工具是进行修井措施之前,探测井下落鱼鱼顶状态和套管损坏程度的工具。

常用有铅模、胶模和通径规。

铅模又分为带护罩铅模和普通型（不带护罩）铅模两种。

1平底带护罩铅模1.1用途平底带护罩铅模主要用于检测落鱼鱼顶几何形状、深度和套损井套损程度、深度位置等,为选择修井工艺和工具提供依据。

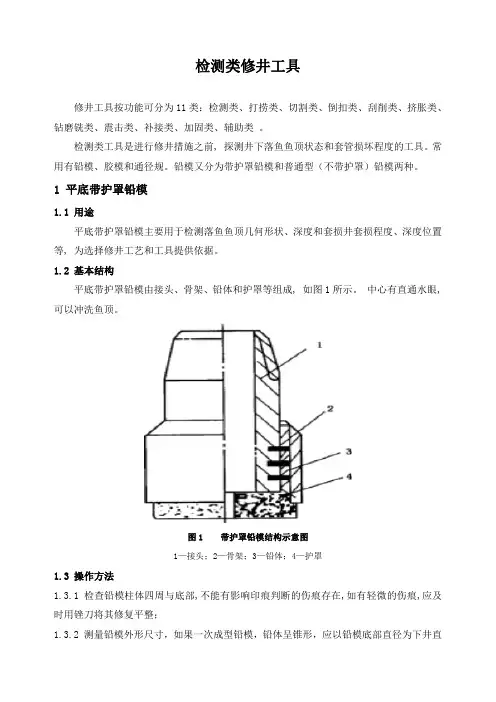

1.2基本结构平底带护罩铅模由接头、骨架、铅体和护罩等组成,如图1所示。

中心有直通水眼,可以冲洗鱼顶。

图1带护罩铅模结构示意图1—接头；2—骨架；3—铅体；4—护罩1.3操作方法1.3.1检查铅模柱体四周与底部,不能有影响印痕判断的伤痕存在,如有轻微的伤痕,应及时用锉刀将其修复平整；1.3.2测量铅模外形尺寸，如果一次成型铅模，铅体呈锥形，应以铅模底部直径为下井直径，并留草图；1.3.3螺纹涂油，接上钻具下入井中；1.3.4下钻速度不宜过快，以免中途将铅模顿碰变形，影响分析结果；1.3.5下至鱼顶以上一根单根时开泵冲洗，待鱼顶冲净后，加压打印；1.3.6打印钻压一般30KN，特殊情况可适当增减，但最大钻压不能超过50KN；1.3.7加压打印一次后即行起钻。

1.4注意事项1.4.1铅模在搬运过程中必须轻拿轻放，严禁磕碰。

存放及运输时，应底部向上或横向放置，并用软材料垫平；1.4.2铅模水眼小，容易堵塞，钻具应清洁无氧化铁屑。

为防止堵塞，可下钻300～400m 后循环一次；1.4.3打印加压时，只能加压一次，不得二次打印。

2普通型铅模2.1用途普通铅模主要用于落鱼鱼顶检测和套管技术状况检测。

2.2基本结构普通型铅模（不带护罩）由短节、拉筋丑铅体等组成，如图2所示。

中心有直通水眼，可以冲洗鱼顶。

图2普通铅模结构示意图1—短节；2—拉筋；3—铅体2.3操作方法操作方法与带护罩铅模相同。

2.4注意事项注意事项与带护罩铅模相同。
