下载文档原格式

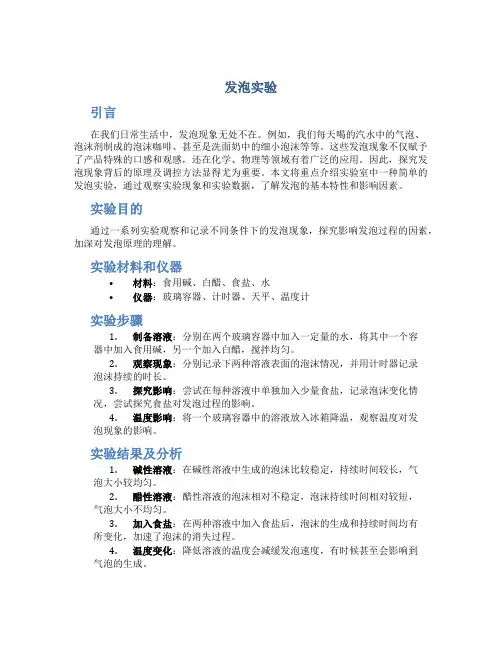

发泡实验引言在我们日常生活中，发泡现象无处不在。
例如，我们每天喝的汽水中的气泡、泡沫剂制成的泡沫咖啡、甚至是洗面奶中的细小泡沫等等。
这些发泡现象不仅赋予了产品特殊的口感和观感，还在化学、物理等领域有着广泛的应用。
因此，探究发泡现象背后的原理及调控方法显得尤为重要。
本文将重点介绍实验室中一种简单的发泡实验，通过观察实验现象和实验数据，了解发泡的基本特性和影响因素。
实验目的通过一系列实验观察和记录不同条件下的发泡现象，探究影响发泡过程的因素，加深对发泡原理的理解。
实验材料和仪器•材料：食用碱、白醋、食盐、水•仪器：玻璃容器、计时器、天平、温度计实验步骤1.制备溶液：分别在两个玻璃容器中加入一定量的水，将其中一个容器中加入食用碱，另一个加入白醋，搅拌均匀。
2.观察现象：分别记录下两种溶液表面的泡沫情况，并用计时器记录泡沫持续的时长。
3.探究影响：尝试在每种溶液中单独加入少量食盐，记录泡沫变化情况，尝试探究食盐对发泡过程的影响。
4.温度影响：将一个玻璃容器中的溶液放入冰箱降温，观察温度对发泡现象的影响。
实验结果及分析1.碱性溶液：在碱性溶液中生成的泡沫比较稳定，持续时间较长，气泡大小较均匀。
2.醋性溶液：醋性溶液的泡沫相对不稳定，泡沫持续时间相对较短，气泡大小不均匀。
3.加入食盐：在两种溶液中加入食盐后，泡沫的生成和持续时间均有所变化，加速了泡沫的消失过程。
4.温度变化：降低溶液的温度会减缓发泡速度，有时候甚至会影响到气泡的生成。
实验结论发泡现象受多种因素的影响，包括溶液的性质、温度和添加物等。
不同条件下的发泡表现也有所不同。
通过本实验，可以更加直观地了解发泡现象的特性和影响因素，对发泡过程有一个初步的认识。
结束语发泡是一种常见且引人注目的物理现象，研究发泡不仅能够加深我们对物质特性的认识，还有助于开拓对发泡现象的更深入探究。
希望今后能开展更多有趣且具有启发性的实验，一同探索科学世界的奥秘。

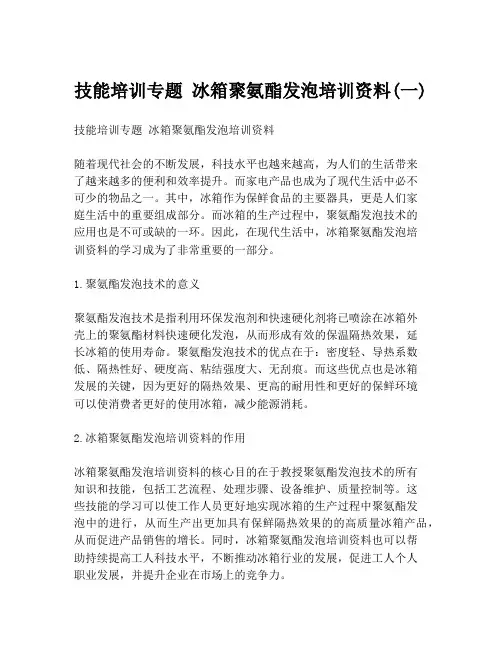

技能培训专题冰箱聚氨酯发泡培训资料(一)技能培训专题冰箱聚氨酯发泡培训资料随着现代社会的不断发展，科技水平也越来越高，为人们的生活带来了越来越多的便利和效率提升。
而家电产品也成为了现代生活中必不可少的物品之一。
其中，冰箱作为保鲜食品的主要器具，更是人们家庭生活中的重要组成部分。
而冰箱的生产过程中，聚氨酯发泡技术的应用也是不可或缺的一环。
因此，在现代生活中，冰箱聚氨酯发泡培训资料的学习成为了非常重要的一部分。
1.聚氨酯发泡技术的意义聚氨酯发泡技术是指利用环保发泡剂和快速硬化剂将已喷涂在冰箱外壳上的聚氨酯材料快速硬化发泡，从而形成有效的保温隔热效果，延长冰箱的使用寿命。
聚氨酯发泡技术的优点在于：密度轻、导热系数低、隔热性好、硬度高、粘结强度大、无刮痕。
而这些优点也是冰箱发展的关键，因为更好的隔热效果、更高的耐用性和更好的保鲜环境可以使消费者更好的使用冰箱，减少能源消耗。
2.冰箱聚氨酯发泡培训资料的作用冰箱聚氨酯发泡培训资料的核心目的在于教授聚氨酯发泡技术的所有知识和技能，包括工艺流程、处理步骤、设备维护、质量控制等。
这些技能的学习可以使工作人员更好地实现冰箱的生产过程中聚氨酯发泡中的进行，从而生产出更加具有保鲜隔热效果的的高质量冰箱产品，从而促进产品销售的增长。
同时，冰箱聚氨酯发泡培训资料也可以帮助持续提高工人科技水平，不断推动冰箱行业的发展，促进工人个人职业发展，并提升企业在市场上的竞争力。
3.学习过程的理解和运用学习冰箱聚氨酯发泡培训资料的过程中，我们应该贯穿始终地高度重视环保和安全性，因为聚氨酯发泡技术的应用必须保证材料的绝缘、密封和不外泄，避免使用不适宜的材料。
同时，为了保证资讯的更新、精度和使得整个学习过程更加高效，还需要将教学设计、教案、实验设备、实验室管理、实验操作、学习资源等方面紧密结合，形成高效统一的整体学习策略。
学习过程中应保持专注和耐心，并在日常生活中发挥所得技能，使所得知识不仅停留在基础理论层面，而且能够深入实际生活。
硬质聚氨酯发泡工艺技术培训资料目录一、聚氨酯生产原料1、黑料2、白料3、发泡剂二、发泡工艺原理三、环戊烷发泡工艺参数的控制四、反应速度参数五、聚氨酯泡沫性能要求六、发泡工艺控制要点七、聚氨酯发泡常见问题及决绝措施硬质聚氨酯发泡工艺技术一、聚氨酯生产原料反应顺利进行；促进气泡的成核作用；提高气泡壁稳定性，使制品泡孔均匀细密，具有良好的机械性能。
稳定剂的用量虽然不大，但对泡沫体的泡孔结构、物理性匀分布的细小气泡。
发泡剂本身不参加多异氰酸酯和组合聚醚之间的化学反应。
利用氟利昂（如R11、R12）作发泡剂的发泡工艺称为有氟发泡。
发泡剂不含氟利昂的发泡工艺称为无氟发泡。
如环戊烷发泡。
a)黑料和白料的配比：3、压缩强度：≥0.20MPa4、导热系数：≤19.6 mw/m·k5、尺寸稳定性（-30℃，24h）：≤1.0%6、闭孔率≥97%六、发泡工艺控制要点1、严格控制原液的理化性能黑、白料中的多异氰酸酯、组合聚醚、发泡剂，催化剂及泡沫稳定剂的化学性能直接决定合成聚氨酯的化学反应和泡沫物理性能。
是生产合格的聚氨酯泡沫基本条件。
黑、白料单体应为通明的粘稠液体，无絮状不溶性杂质。
若有不溶性杂质，将会堵塞发泡机的滤网，导致原料流量不稳定，黑白料的配比不符合要求混料不均匀。
甚至堵死发泡机的管路不下料。
我司各线在双班生产的情况下，至少每周将发泡机（及预混机）的黑料和白料滤网及枪头针阀彻底清洗一次。
2、严格控制原液的配比和注射量必须严格控制黑料、组合聚醚和环戊烷的配比。
在总注射量不变的情况下，黑料比例过大则会出现空泡，白料比例过大则出现软泡，环戊烷比例过大则出现涨泡，比例过小则出现空泡。
黑白料的比例失调，将会出现混料不均匀，泡沫出现收缩现象。
注射量的多少应以工艺要求为标准。
注射量低于工艺要求量时将会出现泡体模塑密度低、强度低，甚至出现填充不密实空泡现象。
注射量高于工艺要求时将会出现涨泡和漏泡现象，箱体（门体）出现变形。

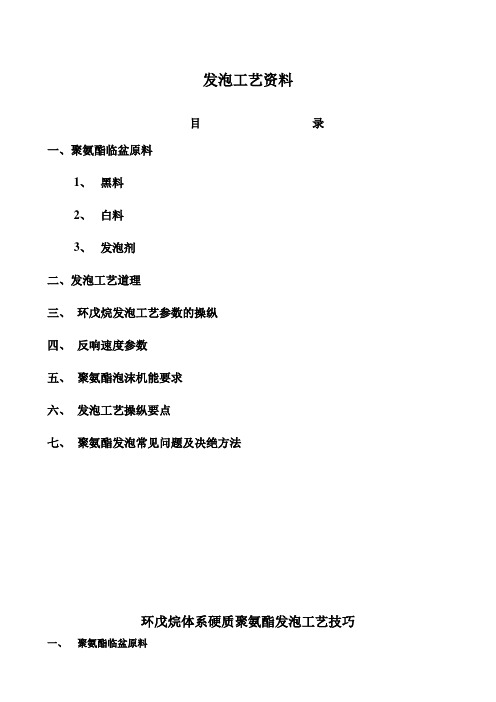

发泡工艺资料目录一、聚氨酯临盆原料1、黑料2、白料3、发泡剂二、发泡工艺道理三、环戊烷发泡工艺参数的操纵四、反响速度参数五、聚氨酯泡沫机能要求六、发泡工艺操纵要点七、聚氨酯发泡常见问题及决绝方法环戊烷体系硬质聚氨酯发泡工艺技巧一、聚氨酯临盆原料聚氨酯临盆重要原料有：黑料、白料、发泡剂。
1、黑料: 黑料的学名为多异氰酸酯，因其是一种黑色粘稠液体，故俗称黑料。
多异氰酸酯的重要品种有MDI、TDI、PAPI，个中MDI（二苯基甲烷二异氰酸酯）用于冰箱聚氨酯泡沫临盆。
2、白料：工业临盆冰箱聚氨酯泡沫时，平日先将组合聚醚型多元醇、催化剂，泡沫稳固剂进行混淆，这种混淆物是一种白色粘稠液体，俗称白料。
(1) 组合聚醚型多元醇：冰箱聚氨酯泡沫所应用的多元醇为聚醚型多元醇。
(2) 催化剂：催化剂的重要感化是加快聚氨酯的形成，缩短固化时刻，进步发泡质量。
(3) 泡沫稳固剂：泡沫稳固剂的重要感化是乳化体系中的各原料组份，包管体系反响顺利进行；促进气泡的成核感化；进步气泡壁稳固性，使成品泡孔平均周密，具有优胜的机械机能。
稳固剂的用量因此不大年夜，但对泡沫体的泡孔构造、物理机能、制造工艺都有侧重大年夜阻碍。
(4) 组合聚醚的机能指标(组合聚醚商标：HY MA021801)3、发泡剂：在聚氨酯发泡中，发泡剂重要感化是产朝气体，在聚氨酯中形成平均分布的渺吝啬泡。
发泡剂本身不参加多异氰酸酯和组合聚醚之间的化学反响。
应用氟利昂（如R11、R12）作发泡剂的发泡工艺称为有氟发泡。
发泡剂不含氟利昂的发泡工艺称为无氟发泡。
如环戊烷发泡。
二、发泡工艺道理经由过程高压发泡机的打针枪头把黑料和白料与环戊烷的预混物进行混淆，并注入箱体或门体的外壳和内胆之间的夹层内。
在必定温度前提下，多异氰酸酯（中的异氰酸根（-NCO））与组合聚醚（中的羟基（-OH））在催化剂的感化下产生化学反响，生成聚氨酯，同时开释大年夜量热量。
现在预混在组合聚醚的发泡剂（环戊烷）赓续汽化使聚氨酯膨胀填充壳体和内胆之间的闲暇。
t c d发泡实验发泡实验TCD发泡试验是利用经颅多普勒超声的盐水激发试验方法，诊断心脏右向左分流，而心脏右向左分流主要有卵圆孔未闭造成。
有研究证明青年卒中患者约有40%存在卵圆孔未闭。
故TCD发泡实验对卵圆孔未闭所致脑卒中的筛查意义，有利于进一步针对患者病因进行治疗。
该试验方法让患者在护士的操作下通过非侵入的TCD配合盐水激发试验，配合医师、技师安全、快速、廉价完成检查，减少了患者的痛苦，真正体现了其优越性。
实验方法：（1）患者仰卧于床上，安装栓子监测设备，将探头放在颞窗，采用双通道单深度技术，主要监测双侧大脑中动脉，调节合适的取样容积和探测深度。
（2）准备3支20ml注射器，2支抽9ml盐水和一支抽1ml空气。
用三通开关将一支盐水注射器和空气注射器连接，另一端连接8号或更大的头皮针，在患者的肘静脉穿刺。
如果应用止血带，穿刺成功后去掉止血带。
用敷贴来固定针头。
通过三通开关将少量血液抽入1个针管。
（血液的作用是增加气泡在血液中的悬浮时间以确保可探测到）在注射前，应充分振荡盐水（2支注射器来回推注20余次）、空气和血液制成血、盐水和空气的混悬液，制造成激活盐水。
（3）将制作好的激活盐水静脉推注，观察10s内有无微栓子信号。
（4）将剩下的一支盐水注射器和空气注射器用上述的方法制造激活盐水在Valsalva动作时进行注射。
正常结果：注射手振生理盐水后，微泡将随着静脉血流从肘前静脉流到右心房。
当受检病人不存在右向左的分流时，微泡将进入右心室，沿肺动脉进入肺循环，而不会进入体循环动脉里。
所以TCD显示屏上将不会有频谱的变化。
阳性结果：当受检病人存在右向左分流时，微泡可从右房直接进入左房而不经过肺循环滤过。
再从左房到左室进入主动脉，再从主动脉三个分支进入体循环，TCD装置就可在脑部探测到微泡信号。
并可根据微泡的数量判断分流程度。
阳性结果判断标准（1999年威尼斯会议推荐标准）：以10s内出现微栓子信号作为阳性标准，根据微栓子数量进行分级：Ⅰ级：无微栓子信号（阴性结果）；Ⅱ级：1-10个微栓子信号；Ⅲ级：大于10个但未形成“雨帘”；Ⅳ级：形成“雨帘”。

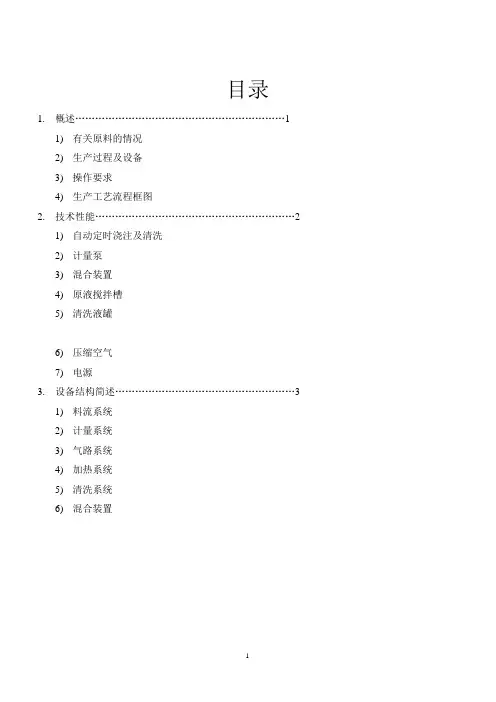

目录1.概述 (1)1)有关原料的情况2)生产过程及设备3)操作要求4)生产工艺流程框图2.技术性能 (2)1)自动定时浇注及清洗2)计量泵3)混合装置4)原液搅拌槽5)清洗液罐6)压缩空气7)电源3.设备结构简述 (3)1)料流系统2)计量系统3)气路系统4)加热系统5)清洗系统6)混合装置1、概述1、材料情况聚氨酯组合发泡料俗称黑料和白料，也叫AB胶、发泡黑白料、黑胶白胶，黑料为异氰酸酯（粗MDI），白料为组合聚醚（Premixed polyols），两者按比例搅拌混合后发生聚合反应，生成具有独立闭孔结构的聚氨酯硬质泡沫塑料，具有密度小、比强度高、绝热保温性能好、耐酸碱、耐老化、生产加工性能优良等特点。
组合聚醚由聚醚多元醇、催化剂、泡沫稳定剂、发泡剂及其他添加剂等组成的化学混合物。
根据用户的不同用途和要求制定配方。
典型的物理化学性能外观：棕黄色液体比重： 1.15±0.05 g/cm3 (20 ℃)粘度：170～3000 cps (25 ℃) 闪点：约200 ℃羟值：350～700 mg/KOH异氰酸酯系一种不含溶剂的产品，其主要成份为二苯基甲烷二异氰酸酯及其异构体和低聚物，简称聚合MDI或PAPI。
典型的物理化学性能外观：棕黑色液体比重：1.24±0.05ｇ/cm3 (25 ℃)粘度：150～300 cps (25 ℃)闪点：> 200 ℃异氰酸基含量：30～32 %2、生产过程：将控制到一定温度的两组份原液，按配方要求准确计量和均匀混合后定时定量（由微电脑程控自动控制）浇到按要求规律自动运行的浇注头机械手使混合料浇注到槽具或平板上，如需清洗则浇注头会自动退回到清洗位置，自动进行液洗和气冲。
它是保证制品正品率的关键设备。
3、操作要求（详见浇注机使用说明书）4、生产工艺流程框图2、技术性能。
主要配置2.1自动定时浇注及清洗2.1.1浇注量：由微电脑操作控制不同浇注量（浇注时间）2.1.2自动定时气冲及液洗。
聚氨酯现场发泡的优点与技术河北德胜聚氨酯有限公司聚氨酯现场发泡的优点与技术1、聚氨酯现场发泡技术优点在现场发泡、喷涂(或灌注)聚氨酯泡沫塑料隔热层的方法，其表面是一整体，没有接缝，冷损失减少，而且施工效率高，易于达到质量要求，减少施工程序，还省去管子表面的防腐涂层。
2、聚氨酯现场发泡施工工艺原理聚氨酯泡沫塑料发泡喷涂、灌注工艺原理，是聚醚异氰酸酯的聚合反应能生成胺基甲酸酯，即能生成所需的聚氨基甲酸乙酯，也就是常称的聚氨酯泡沫塑料。
在反应过程中同时加入催化剂(二月桂酸二丁基锡、三乙烯二胺、三乙醇胺)、交联剂(乙二胺聚醚)、发泡刘(R-113或R-11和水)、泡沫稳定剂(硅油)等，其作用是促进和完善化学反应。
这些原料分两组，经充分混合后分别由计量泵按比例打入特制的喷枪内，在喷枪或灌注混合器内充分混合喷涂于管道或设备表面，发生反应，在5～10S内起泡而生成泡沫塑料，并固化成型。
3、聚氨酯现场发泡施工方法1)喷涂法：按配方将两组溶液分别贮于两个料桶中，物料以过滤至计量泵，由风动马达带动运转，将料输入料管至喷枪体，由压缩空气调节阀将物料带进混合室，混合后通过喷管喷嘴，喷到管道或设备上发泡成型。
2)灌注法：将配制好的两组溶液分别贮于料桶中，以过滤至计量泵，由风动马达带动运转，将物料输入料管至灌注混合器，由一路压缩空气通入灌注马达，带动搅拌轴使两组物料混合，然后注入模具发泡成型。
3、聚氨酯现场发泡施工注意事项在室温条件下搅拌物料，使其混合反应，然后较快的灌注在需要成型的空间，施工时应控制反应发泡时间，使搅拌后的混合物呈液态灌注到空隙中。
在发泡过程中，将会产生较大的膨胀力，应对灌注夹层或模型做适当的加固。
1.低密度高硬度PU泡沫塑料2.软质整皮PU泡沫塑料3.建筑用PU夹芯发泡板材4.冰箱用聚氨酯硬质泡沫塑料5. 开孔型微孔泡沫芯材配方6. 环戊烷发泡的组合聚醚7. 组合聚醚WF101配方8. 复合面料泡沫垫9. 软质PU泡沫塑料10. 聚醚型块状PU软质泡沫塑料11. PU硬质泡沫塑料12. 聚氨酯泡沫塑料13. 低密度开孔PU泡沫14. 高回弹性软质PU泡沫塑料15. 高回弹PU座垫泡沫塑料16. 高回弹块状PU泡沫塑料17. 中硬度高回弹PU泡沫塑料18. 低密度低硬度高回弹PU泡沫塑料绝密资料---PU 制造技术以下内容会员跟帖回复才能看到==============================PU生产基本常识一. 何谓PU发泡体所谓PU发泡体就是poly-isocyanate与poly-ol（多元醇）再加上适当的发泡剂之后,发泡反应而成的发泡状物体.~~NCO + ~~OH ~~N~ ~C~~O~~H OPolyisocyanate Polyol Urethane多异氰酸盐多元醇氨基酯如上之反应式，polyisocyanate和poly-ol反应就形成urethane结构，而许多的urethane结合就形成了polymer（聚合物）之polyurethane,这个物体就叫做PU.发泡剂一般使用水或低沸点之液体,urethane反应所散发出来的热会使低沸点之液体产生气化,如果用水和poly-isocyanate一起反应,会产生CO2气体,利用CO2气体使具达到发泡的效果.其反应式如下:2 ~~NCO + H2O ~~NHCONH~~ + CO2二. 原料基本配方及作用1. Poly-isocyanate (A)组份多异氰酸盐结构,基本有机成份是: MDI或 TDI.其结构是:MDI: OCN CH2 NCO 常温下是固体TDI:CH3 NCO 及 OCNNCO CH3 NCO2、4 TDI 2、6 TDICOIM料A成份是MDI在催化剂存在下部分缩聚即可得碳化二亚胺化二异氰酸酯.此为液体MDI(混合物).其结构为:OCN CH2 NCN CH2 n NCO2. Poly-ol多元醇(B)组份B组份内含多元醇、硬化剂、催化剂、发泡剂、色膏、UV吸收剂及其他助剂(如抗氧化剂、水解稳定剂、热稳定剂.)(1) 多元醇:主要的B成分,含 OH结构,形成PU的结构.(2) 硬化剂:低分子量的二元醇、三元醇、二元胺等.如乙二醇,起架桥和增链作用.(3) 催化剂(触媒):促使PU之架桥速度(反应速度),并有影响自由发泡密度.如三乙基二胺.N N(4) 发泡剂:低沸点溶液(有机物),决定着成品密度高低之一,属物理发泡剂.如Freon-113、11等.水:其作用同发泡剂,但效果为F-113的10倍,且有增链的功用及架桥作用.属化学发泡剂.(5) 色膏: (a)颜色外观.有黑色膏和白色膏. (b)遮蔽效果,耐抗黄变,如: P152(花王), P505、PW09(COIM).(6) UV吸收剂:吸收紫外线,使PU更耐黄变.白PU才加入使用.典型配方:8202: A组分: 66.1KGB组分: 60.0KG白色膏PW-09 2.7KG架桥剂: 6.3KGUV-73P吸收剂 1.326KG三. PU生产操作条件1. 流程之概略:A料盖模开模烘料灌注机注入脱模B料喷模内漆取成品装空气袋模具清洁擦离型剂(吹气)喷离型剂2. 成型之基础知识:PU发泡成型技术很多,至少须铭记以下几点:(1) 混合比:A/B比是必须定量混合均匀才能得到性能良好之PU.使 NCO与 OH定量化.因此维持A/B混合比是很重要的一点.混合比如果有差错,PU会烂料或偏软.混合比混乱的危险性很大.出现异常要找原因,为了获得正确的A/B比,必须:(a) 吐出量之计算:原料温度一定(40°C)影响粘度.TANK背压一定（0.2Kg/cm2~ 0.5Kg/cm2）.循环压力与吐出压力一致(3~5Kg/cm2范围内),循环压>吐出压,压差<0.5 Kg/cm2.设定上述条件之后吐出数回,分别计量A、B吐出量,使A/B比达到规定之比例.(b).制作自由发泡体自由发泡体,5分钟内切开来,检查内部之细胞状态,正确的应是细胞组织细而且均一.自由发泡密度正常(COIM料,0.15~0.17)成型物状态结实例: 规定比(混合比)A/B=100/100项目 A/B 100/90 100/95 100/100 100/105 100/110反应性乳化时间上升时间指触时间变化不大变慢变慢(同左)(同左)(同左) 10~1156~6060~70 变化不大变快变快 (同左)(同左)(同左)自由发泡5分钟后.切开时内部发泡状态 *不能形成细胞组织.*发泡有空洞.*热的时候是软的.冷的时候变硬. *不能形成细胞组织.*有粗糙感而且脆.*有空洞. *细胞组织细而且均一. *剖面如绢丝般发亮.*细胞组织呈现细网状.*软. (同左)(同左)*粘糊状.自由发泡密度低低正常高高成型物状态 *脆化*易裂*烂 *脆化*热的时候是软的.冷的时候变硬. *结实 *软*收缩厉害. *脆化*易裂*烂(2) 温度条件:(a).原液温度液温粘度循环压 A/B比一定脱模时间液温反应速度内部泡径硬度一定成型物状态因此,补加原料时一定要给一定温度之原料,必须充分应用备用料桶.(b).模具温度(45°C~55°C)反则,PU表面模具温度反应速度脱模时间有气泡, 部分流动性粗糙起毛.硬度一定成型物表面厚 PACK一定(3) 注入量和计时器设定(略)(4) 其它:(a).离型剂离型剂要使用离型剂效果好的材料,以量低之需要量涂布,从成分上有Silicon类Wax类或其混合物,目前有油性和水性之分,离型剂的种类影响成型物表面状态,过多麻面,过少粘模.所以要求:*依照规定,充分稀释.*不可大量喷洒,但要求均匀.*喷洒以后必须用布擦拭,使其均一,或水性离型剂用气枪吹均匀,使水分挥发干净.(b).压缩空气由于原料怕水,所以PU系统内使用的压缩气必须经干燥处理,否则影响品质.(c).模具之洗净c-1.在模具表面有树脂残留时,离型剂失效造成脱模困难,而且影响温度的传导,必须保持模具清洁.c-2.清洗方法: 用DMF溶胀PU残留后用刷子刷,再用M.C冲洗2、3次后才可使用,决不能残留DMF,造成再次粘模.(e).其它-----水对PU的影响水对PU制造过程影响非常大,可以看出,水可以作为发泡剂,但太多的水分会使PU发泡体产生异常.据计算:NCO含量为21%计,1g的水要消耗掉A料22.2g,其反应式如上述,所以生产过程中要尽量避免水,水有可能的来源有:*压缩空气,务必冷却干燥.*操作员工的手汗接触空气袋,所以要求员工戴手套,装空气袋.*配料时,A、B料吸收水气:配好料,及时到入料桶内.*原料贮存过程中吸收水气:色膏加盖.*水性离型剂之水气未能充分挥发,所以要求操作确实.*空气中温度影响.对于一双待出口的鞋子来说，出货前的检验是必要的，那么哪些方面是应该要注意的呢？根据我的经验总结，应该要注意这些地方：（1）外观性要件----A、配双包括有色差、毛长毛短、单脚、鞋头大小、后跟高低等；B、清洁度包括有银笔线、胶水污染、车油、锈迹、灰尘、线头、成品变色、褪色等；C、歪斜包括鞋面各个配件（鞋头、后包、鞋舌、装饰物、合缝等）以及猛鞋歪斜和上底、贴中底等的歪斜；（2）功能性要件----A、穿不下包括纸版的错误以及楦头可能用错和随意代码等；B、胶水粘力不够达不到客户要求的最低标准或用手轻易就能拉掉；C、内里、港宝是否邹折可能会引起刮脚等；（3）包装方面-----其实包装是最最重要的，试想一下：如果包装资料特别是外箱包装资料出了问题，客户连货物都收不到，你就不要再做梦--他能给你钱了？！所以这个要重点注意。
