3、环戊烷报警处理措施： ①无关人员离开现场，相关人员通知班组长，由班组长通知安技员及维修工； ②按报警指示找出报警点，关闭相应阀门； ③经检修、环戊烷低于报警点后，发泡机通电、复位进行生产； 4、箱体假满的原因主要有： a、发泡设备出故障，发泡料灌注不足； b、箱体预热不够，模温过低或过高； c、后底板、后板排气孔排气不畅通； d、发泡料有质量问题，泡料流动性较差； e、原料比例不符合工艺要求； f、发泡料温度偏高，发泡反应速度太快。 5、箱体漏泡的原因主要有： a、预装箱体密封不良； b、发泡设备出故障，发泡料灌注过多； c、模具温度过高或过低； d、发泡料温度过低或过高； e、发泡料有质量问题；发泡剂偏多。 6、内胆变形的原因主要有： a、内胆偏薄； b、模具内有杂物或泡屑； c、模具温度偏高； d、内胆与发泡模具配合不良
2、门胆不能有影响外观的折痕，搁筋不能空泡。
3、门面门板不能有泪油现象。 4、门面板、定位板、门胆不能有凹花、划花。 5、门体不能有影响外观的泡迹。 6、定位板不能有变形、损伤、白口、开裂。 7、门面板与门胆、定位板无较大离缝。 8、门封槽宽度。 五、箱、门发泡模具维护保养： （一）、模具上粘贴物（拉拉纸、铝条、铝箔、HIPS条、包装带等）粘贴牢固、干净， （二）、模具无泡碎、油污、泡料等： 1、泡碎等杂物易压凹箱、门体； 2、油污会致箱、门体制冷后开裂； 3、泡料会致箱、门体在用户使用时发黄； （三）、模具、模架是否松动，气； 六、箱、门体保护、运输要求： （一）、箱体保护运输要求： 1、各区域箱体（含预装箱、正品箱、返修箱、操作区箱体、返喷箱）须在存放前先用 压缩机泡沫保护； 2、小冰箱须在顶部套保护垫； 3、拉箱时须在箱体与箱体之间隔保护垫 (二)、门体保护： 1、门体装车时门体不能超出门车

发泡资料

发泡资料

4、发泡的作用： 1）绝热保温 2）骨架支撑 3）胶粘剂和充填作用---将箱体和门体分别连接成为一个整体。 5、发泡绝热保温原理： PU之所以是优良的绝热保温材料，是因为其热导率小。 硬泡热导率构成因素—见下页：
硬泡热导率构成因素：
硬泡热导率=发泡剂热导率（1）+固体热导率（2）+辐射热 导率（3）+对流热导率（4）
开工时通过枪头小样监控参数的合理及泡料的反应性
（2）门发泡技术要求 1、发泡工艺参数：同上 2、导热系数： cp ≤0.020W/M.K(低K值系统) cp /245fa ： 0.0185-0.0192W/M.K 每月拆门送检。 3、首检及记录： 外观及尺寸检验，包括包装件的配合检验。 4、门体外观： 门面板无凹花、划花、变形； 定位板无白口、开裂、压伤、划花； 门胆无变形； 门体无假满； 定位板与面板离缝满足技术要求
其中，对流热导率（4）可忽略（只在孔径3-10mm以上才考 虑） ，因此硬泡热导率主要由 （1）、（2）、（3）部分组成。
影响硬泡热导率分析 -----见下页
影响硬泡热导率分析： 在一定密度范围内，（2）变化不大（密度太大则会 导致热导率增大，密度太小则闭孔率低，热导率也增大 ），因此硬泡热导率大小主要由（1）和（3）决定。而（ 1）则取决于发泡剂种类，（3）则取决于泡孔大小。 为什么CFC-11泡沫保温性能比环戊烷好？ 因为CFC-11的热导率比环戊烷小很多，发泡剂起决定 作用； 为什么245fa/环戊烷泡沫保温性能比环戊烷好？ 虽然两者的热导率相近，但245fa具有特殊的减小泡沫 孔径的作用，使泡沫更均匀、微细，所以245fa/环戊烷泡 沫较环戊烷泡沫孔径小很多，结果获得了更小的辐射热导 率，从而得到了更小的硬泡热导率，起决定作用的是泡沫 孔径。

现场发泡工艺培训课程ppt课件

现场发泡工艺培训课程ppt课件
确保设定值与工艺通知单一致后，发泡 机进入高压循环形状，再启动聚醚泵， 按枪头上高压循环键进展高压循环，
经过计量泵上手轮调理流量，经过喷嘴 调理压力至符合工艺要求，室温低于 20℃时，检查组合聚醚及黑料温度能否 偏低，假设偏低那么开关打至加热形状， 确保各工艺参数正常后，方可进入任务 形状。
发泡机转到打泡形状，从枪头手动注500g～ 700g料检查泡料的反响性。
合上控制柜电闸，发泡机电脑控制 屏复位，合上聚醚罐系统电闸进展 复位，启动油压马达，开模具加温 及烘道加温，并检查温度及熟化时 间设定能否符合工艺要求。
对储料罐加氮气，确保储料罐氮气压力 为〔0.2～0.4〕mpa后，发泡机进入空打 形状，进展空打检查枪头活塞的动作能 否灵敏、准确。
检查工艺参数的设定值能否正确，其中 包括原料温度、压力、流量、比例、灌 注量等能否和工艺通知单一致。
贮罐气压：(0.2～0.4)Mpa；
灌注流量：(680±20)g/s 〔十四工位〕； (315±10)g/s〔简易箱发泡、2#十二工 位门发泡〕；(250±10)g/s〔1#、3#十 二工位门发泡〕
熟化时间：
门体发泡：≥450s(整体发泡门)， ≥360s(非整体发泡门)；
箱体发泡：普通≥360s，详细见工 艺通知单。
i、原料温度、模具温度、箱体预热温度 偏高，发泡反响速度太快。
漏泡的缘由
a、模具温度偏高；
b、预装箱门体密封不良；
c、灌注量过多；
d、设备出缺点；
e、枪头未清干净；
f、泡料问题，反响速度太慢，原料发泡 剂偏多；
g、枪头偏,灌注行程不正确；
h、灌注孔位置不当；
i、零部件尺寸误差大呵斥离缝大，密封 不良。
前顶板、中盖板、下横条与侧板前翻边不平度 不超越0.5mm。

发泡技术交流资料

发泡技术交流资料

特别注意
1.整个发泡设备所在地段禁止存放易燃、易爆物品 2.设备系统有无静电积累 3.进入发泡围房须穿防静电鞋 4.围房内禁止有打磨、焊烷发泡（全无氟替代） 17.环戊烷发泡（全无氟替代） 环戊烷发泡
环戊烷发泡作业方法
1.接通报警器、通风设备、高压发泡机电源、压缩空气及氮气。检查 静电接地是否良好，将压缩空气、氮气压力、模具温度、原料温度、 烘房温度、注射压力等参数调至规定范围内。 2.从发泡机侧面比例枪头进行原料配比测定，将组合聚醚（POL）和异 氰酸酯（ISO）比例调至规定范围内。 3.根据不同规格产品的注射量，调整注射时间，并从注射枪头处注射 数秒发泡料到塑料袋中，并称得注射量，测量密度，同时观察设备 运行情况。 4. 在工艺条件达到要求后。将两台预装好的箱体或门体放入 预热烘道后由专用运输车送入发泡模具中。 向发泡模具的注射口注入发泡料。 注射完毕后，进行固化。 固化好后，打开发泡车，将发好泡的箱体由专用运输车送出。 检查两台箱体的发泡情况。若巳充满且不漏料又符合箱体检验 要求即可投入批量生产。若不符合要求对注射时间作适当调整 至符合要求后，方可投入批量生产。 正常生产。
试验条件：1kg/cm *30分钟 9#为平均变化率值
2
5 0 1 2 3 4 5 6 7 8 9
区分
聚氨酯发泡概要
14.环戊烷发泡（全无氟替代） 14.环戊烷发泡（全无氟替代） 环戊烷发泡
环戊烷的工艺流程
我们厂的环戊烷发泡系统由储存输送系统、高压发泡生产线、环戊 烷监测报警装置、安全围房、防静电、抽排风系统组成
聚氨酯发泡概要
4.硬质聚氨酯泡沫的特性 4.硬质聚氨酯泡沫的特性
*断热性能好:在一定厚度中最能提供有效的断热效果 断热性能好: 重量轻: *重量轻:极高的强度/重量比值(一定重量下能提供较强的张力) 流动性能好: *流动性能好:可以应用于各类复杂形状物体的充填. 抗化学性好: *抗化学性好:可抵抗大部分化学溶剂 粘接力好: *粘接力好:可粘接大部分物质. 浮力: *浮力:可由于结构是密闭型气泡，因此不易吸水，一个密度为

发泡培训教材

发泡培训教材

发泡工艺员培训教材2010年八月七日聚氨酯目录引言聚氨酯泡沫塑料的基本优点如何制造聚氨酯泡沫塑料化学组份及其对行产的影响多元醇异氰酸酯致冷剂11村里材料控制泡沫塑料中工的因素流动性压力的增大在夹具内的保压时间密度典型电冰箱内流动性与密度的关系粘合泄漏预热化学试剂的温度控制泡沫系统的评定加工设备应用技术电冰箱及冻结柜的外壳电冰箱及冻结柜门生产平面布置设计质量的保证原料使用外壳测试疑维解答卜内门公司出品的泡沫系统卫生与安全措施技术服务本文主要讨论家用电冰箱的制造，但亦适用于深度冻结柜的生产，期间的主要差别在于后者的绝缘厚度更大而已。

文中指出了如何利用硬聚氨酯泡沫塑料的卓越绝缘功能，当它和两种饰面材料粘合时所发挥的结构性能及其加工特性去生产经济的、趋时的、高效率的冰箱壳体。

聚氨酯泡沫塑料的基本优点由致冷剂11吹塑的硬聚氨酯泡沫塑料的导热系数（Δ）（a）．（或K数值）是所有市面供应的聚合型或纤维质绝缘材料中最低的（表1）。

导热系数是衡量绝缘材料的绝缘效率的一个指标：数值愈好。

表1几种常用绝缘材料的导热系数导热系数（瓦／米）材料（绝对温度）（B）聚氨酯泡沫塑料：未陈化0.017聚氨酯泡沫塑料: 已陈化0.023玻璃纤维0.035聚苯乙烯泡沫塑料0.036软木0.036(b)1 W/mk(瓦/米.K)=6.93英热单位时/小时呎2\=0.86千卡/小时℃.©已陈化数值指的是曾暴露于空气中的样品,但不适用于家用冷藏设备.硬聚氨酯泡沫塑料导热系数较低的意义在于可以降低电冰箱壳体的壁厚,毋须增加压缩机的容量.此咱效果列于表2中,表2指出,相同的压缩机,使用硬聚氨酯泡沫塑料,冷藏空间相等,而电箱的外部体积则较小.相反地,壳体,体积相等,冷藏空间则较大.表2使用玻璃纤维与硬聚氨酯泡沫塑料相比较,237立升的家用电冰箱的可能外部体积.内部体积使用下列绝缘材料,电冰箱包括门在内的外部体积(厘米)(d)(厘米)玻璃纤维硬聚氨酯泡沫塑料.50毫米28毫米高:103 113 108.6阔:50 6055.6深:46 5853.5容积:237立升(e) 393立升323立升(d)假定压缩机空间为15X23X46厘米(e)237立升=8.4呎3(a)按照目前的国际惯例,代表导热系数的符号已由K改为△.具体载于国际标准机构标准31:第4部分.1978.英国标准机构采纳于英国标准5775第4部分.1979.聚氨酯在电冰箱方面的应用我们利用硬聚酯泡沫塑料的结构性能制成夹芯复合材料，而建造方法可以有重大的变动。

发泡机培训手册

发泡机培训手册

4. 在显示屏上检查发泡机参数设置，并根据需要调整所需参数。
5. 起动液压泵电机，然后关闭手动泄压阀，等待油压上升到设定值。
6. 启动冷水机水泵及压缩机，并检查温度设置。
7. 起动原料高压泵电机，并在显示屏上检查POL和ISO 料的流量及料比。
8. 待原料温度达到设定值后，将操作模式开关置于“高压循环”位置，在注料 控制盒上按下注料按钮，系统将进行高压循环，在发泡枪头压力表上检查原 料的高压循环的压力，并调整枪头针阀使压力稳定在设定范围内。
7、液压系统：
供给发泡枪头执行动力。由于枪头的大活塞杆与出料口的配合是无间隙 的过渡配合，只有在很大的推力下才能运动，同时，小活塞作为原料 混合截止阀的作用，对它的开闭（时间）精度要求与可靠性要求非常 高。所以，液压站的压力一般都调定在15MPa以上。为了保证液压油 在控制范围内，安装有冷却器来降低油温；为了减少压力的波动，系 统内安装有储能器。
8
6、冷却系统：
即冷却水系统，在工厂内分为机器自带冷水机组与公用的冷却水系统。 冷却水主要是为了满足工艺提出的原料恒温要求，经过热交换器来冷 却原料、冲入储料罐保温层，同时冷却液压站。对原料来说，当温度 低于10℃时，黑料容易产生结晶，所以，冷却水的温度调定在10℃以 上。只有当环境温度特别高，冷却水不能将料温降下来时才会考虑降 低水温，但不能低于8℃。

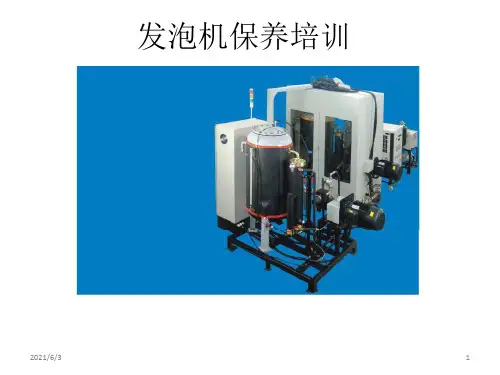

发泡机保养培训
2021/6/3
1
一、设备的组成与功能
冷却系统
2021/6/3
2
1、原料罐：原料储存、隔离原料与空气 2、过滤器：过滤原料中的杂质 3、高压原料泵：输送高压力的原料 4、换向阀：控制原料流经途径 5、发泡枪头：发泡的执行，ISO黑料、POL白料的混合，控

POL-发泡培训教材-联创-2013详解


聚氨酯基本反应
交联反应 氨基甲酸酯反应 — 主反应（异氰酸酯和多元醇羟基反应） ~~~~~~NCO ＋ ~~~OH → ~~~~~~NHCOO~~~ 脲基甲酸酯反应
～NCO ＋ RNHCOO~~~ → NRCOO~~~ 缩二脲反应 ～HN－CO－
～NCO ＋ ～HN－CO－NRCOO~~~ → ～HN－CO －R’N－CO－NRCOO~~~
脱粘原理
聚氨酯剧烈化学反应和三聚反应的 结束时间参考点，也是聚氨酯完全形成 固体的标志起始时间。
观测脱粘的意义
观测脱粘时间可以有效的判断聚氨 酯进入固体成型时间，从而判断开模时 间的设定。
固化与熟化
成型与稳定的过程，不粘过后，剧烈的三 聚反应停止，但是反应并没有结束，开始进行 高温下的轻微后续三聚反应以及聚氨酯泡沫内 应力释放过程。
聚醚多元醇
主要反应原料，一般说来，凡硬质泡沫塑料 所采用的多元醇大多数都是官能团多、羟值高、 分子量较低的聚醚多元醇，它和多异氢酸酯反 应后，其分子中网状结构多（既交链点多且稠 密），所得的泡沫塑料硬度大，压缩强度高， 尺寸稳定性及耐温性也好，冰箱硬质泡沫需要 多元醇的羟基官能度在3-8，平均分子量大约 在400-800之间，其羟值当量约在100左右 （羟值当量=分子量/羟基数）
闭孔率
闭孔率规定为样品的闭孔体积与样品 外观体积（可视体积）的比值，即 闭孔 率=A0/Aa式中： A0——样品的外观体 积（可视体积）（m3） Aa——闭合孔 所占的体积（m3） 对于闭孔率，须知 道材料本身的密度。
尺寸稳定性
硬质聚氨酯泡沫塑料受热 或冷冻，尺寸或体积会发生一 定变化。变化率大小与泡沫塑 料原料的类型，泡沫塑料结构、 密度、成型条件等因素有关。
冰箱冷柜聚氨酯浅析

物理发泡机培训教材

和保存；
2020/3/12
20
第五讲 质量类旁站监理 • 旁站监理记录的编写方法
（一） 基本情况 ：包括工程名称、编号、日期及气候、工程地 点、旁站监理的部位或工序、旁站监理开始 时间、旁站监理结束时间 。旁站监理记录表最好定期 （如一个月）进行整理装订，方便日后使 用和管理。
气候包括阴、晴、雨、雪和温度变化（最高气温、最低气温）、 天气温度对混凝土及砂浆强度的增长速度有明显影响，而下雨则会影 响砂、 石的含水率关系到混凝土、砂浆的配合比，进而影响其强度， 所以认真记录天气情况是相当 重要的一环。
➢ 施工组织设计、施工方案 ➢ 施工组织设计：项目负责人编制、施工单位技术负责人审批后送监理机
构 ➢ 施工方案：项目负责人编制（技术员），项目技术负责人审批后送监理
机构 ➢ 总分包关系的施工方案应由单位人员编制、审核后总包单位审查批准 ➢ 重大危险性较大工程（见下页）编制专项方案并论证 ➢ 修改方案后的组织程序 ➢ 审查记录：施工组织设计报审表
2020/3/12
7
第二讲 前期工作
• 分解内容
审查前期施工单位文件（质量、安全） ➢ 企业资质及人员资格证书 ➢ 安全保证体系和质量保证体系 ➢ 单位工程施工组织设计和前期专项方案（临电、中型项目和专 项工程安全施工方案）
两个体系：组织、人员、制度、措施、程序、应急措施 施工组织设计和施工方案
2020/3/12
6
第二讲 前期工作
• 主要内容
编制监理规划和细则（质量、安全）
➢ 规划主要内容：工程分析、组织、范围、职责、制度、关键工序质量 控制、合同信息管理、进度控制、投资控制（*）、工作程序、安全 管理、环境保护和建筑节能措施等
➢ 细则主要内容：专业分析及特点、工作流程、控制要点及目标值、方 法和措施
