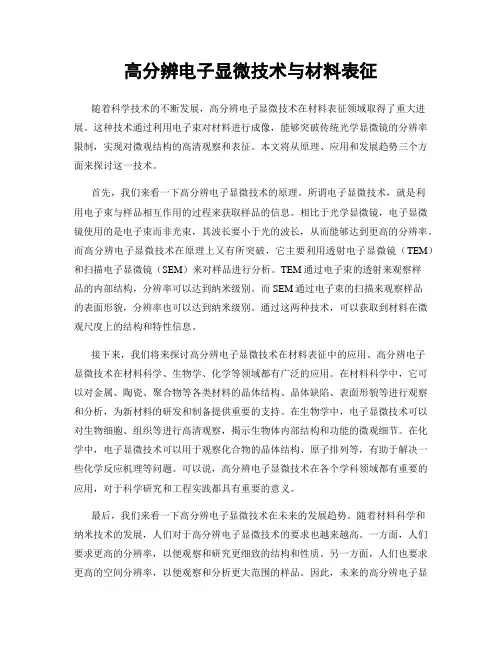

高分辨电子显微技术与材料表征随着科学技术的不断发展，高分辨电子显微技术在材料表征领域取得了重大进展。
这种技术通过利用电子束对材料进行成像，能够突破传统光学显微镜的分辨率限制，实现对微观结构的高清观察和表征。
本文将从原理、应用和发展趋势三个方面来探讨这一技术。
首先，我们来看一下高分辨电子显微技术的原理。
所谓电子显微技术，就是利用电子束与样品相互作用的过程来获取样品的信息。
相比于光学显微镜，电子显微镜使用的是电子束而非光束，其波长要小于光的波长，从而能够达到更高的分辨率。
而高分辨电子显微技术在原理上又有所突破，它主要利用透射电子显微镜（TEM）和扫描电子显微镜（SEM）来对样品进行分析。
TEM通过电子束的透射来观察样品的内部结构，分辨率可以达到纳米级别。
而SEM通过电子束的扫描来观察样品的表面形貌，分辨率也可以达到纳米级别。
通过这两种技术，可以获取到材料在微观尺度上的结构和特性信息。
接下来，我们将来探讨高分辨电子显微技术在材料表征中的应用。
高分辨电子显微技术在材料科学、生物学、化学等领域都有广泛的应用。
在材料科学中，它可以对金属、陶瓷、聚合物等各类材料的晶体结构、晶体缺陷、表面形貌等进行观察和分析，为新材料的研发和制备提供重要的支持。
在生物学中，电子显微技术可以对生物细胞、组织等进行高清观察，揭示生物体内部结构和功能的微观细节。
在化学中，电子显微技术可以用于观察化合物的晶体结构、原子排列等，有助于解决一些化学反应机理等问题。
可以说，高分辨电子显微技术在各个学科领域都有重要的应用，对于科学研究和工程实践都具有重要的意义。
最后，我们来看一下高分辨电子显微技术在未来的发展趋势。
随着材料科学和纳米技术的发展，人们对于高分辨电子显微技术的要求也越来越高。
一方面，人们要求更高的分辨率，以便观察和研究更细致的结构和性质。
另一方面，人们也要求更高的空间分辨率，以便观察和分析更大范围的样品。
因此，未来的高分辨电子显微技术将会朝着更高分辨率、更高空间分辨率和更高样品适应能力的方向发展。
