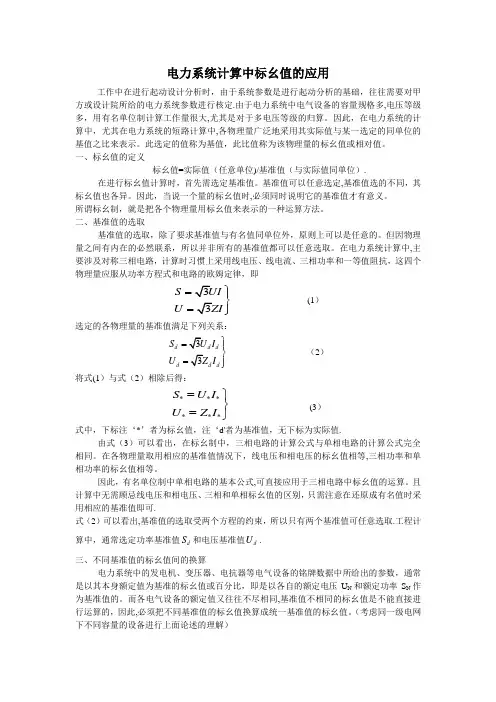

电力系统分析标幺值

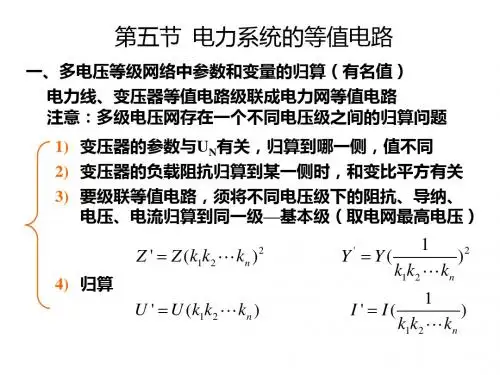

电力系统计算中标幺值的应用工作中在进行起动设计分析时，由于系统参数是进行起动分析的基础，往往需要对甲方或设计院所给的电力系统参数进行核定.由于电力系统中电气设备的容量规格多,电压等级多，用有名单位制计算工作量很大,尤其是对于多电压等级的归算。

因此，在电力系统的计算中，尤其在电力系统的短路计算中,各物理量广泛地采用其实际值与某一选定的同单位的基值之比来表示。

此选定的值称为基值，此比值称为该物理量的标幺值或相对值。

一、标幺值的定义标幺值=实际值（任意单位)/基准值（与实际值同单位）.在进行标幺值计算时，首先需选定基准值。

基准值可以任意选定,基准值选的不同，其标幺值也各异。

因此，当说一个量的标幺值时,必须同时说明它的基准值才有意义。

所谓标幺制，就是把各个物理量用标幺值来表示的一种运算方法。

二、基准值的选取基准值的选取，除了要求基准值与有名值同单位外，原则上可以是任意的。

但因物理量之间有内在的必然联系，所以并非所有的基准值都可以任意选取。

在电力系统计算中,主要涉及对称三相电路，计算时习惯上采用线电压、线电流、三相功率和一等值阻抗，这四个物理量应服从功率方程式和电路的欧姆定律，即S U ⎫=⎪⎬=⎪⎭ (1） 选定的各物理量的基准值满足下列关系：d d d d d d S I U I ⎫=⎪⎬=⎪⎭（2） 将式(1）与式（2）相除后得：******S U I U Z I =⎫⎬=⎭(3） 式中，下标注‘*’者为标幺值，注‘d'者为基准值，无下标为实际值.由式（3）可以看出，在标幺制中，三相电路的计算公式与单相电路的计算公式完全相同。

在各物理量取用相应的基准值情况下，线电压和相电压的标幺值相等,三相功率和单相功率的标幺值相等。

因此，有名单位制中单相电路的基本公式,可直接应用于三相电路中标幺值的运算。

且计算中无需顾忌线电压和相电压、三相和单相标幺值的区别，只需注意在还原成有名值时采用相应的基准值即可.式（2）可以看出,基准值的选取受两个方程的约束，所以只有两个基准值可任意选取.工程计算中，通常选定功率基准值d S 和电压基准值d U .三、不同基准值的标幺值间的换算电力系统中的发电机、变压器、电抗器等电气设备的铭牌数据中所给出的参数，通常是以其本身额定值为基准的标幺值或百分比，即是以各自的额定电压U N 和额定功率S N 作为基准值的。

电力系统分析标幺值电力系统通常使用标幺值进行分析。

标幺值是以一定基准值为参考，将实际值除以基准值得到的比例值。

在电力系统分析中使用标幺值可以统一不同电压等级的设备参数，使得各个参数具有可比性和可通用性。

接下来，将从电压、电流、功率及电阻等几个方面对电力系统分析中的标幺值进行详细介绍。

首先，针对电压方面的标幺值分析，通常使用额定电压作为基准值，即将实际电压除以额定电压得到的标幺电压值。

标幺电压可以用来表示电网的电压稳定性、电力负荷情况以及设备的工作状态等。

例如，标幺电压值高于1表示电压偏高，可能导致电网设备受损甚至闪跳；而标幺电压值低于1则表示电压偏低，可能导致用户设备无法正常工作。

其次，针对电流方面的标幺值分析，通常使用额定电流作为基准值，即将实际电流除以额定电流得到的标幺电流值。

标幺电流可以用来衡量电力负荷的大小以及设备的负载情况。

例如，当标幺电流值超过1时，表示电流负荷过大，可能引起电网设备的过载；而标幺电流值较小，则表示负荷较轻，电网运行情况良好。

另外，功率方面的标幺值也是电力系统分析中的重要指标。

在交流电路分析中，通常使用额定功率作为基准值，即将实际功率除以额定功率得到的标幺功率值。

标幺功率可以用来描述设备的工作效率以及电力传输的损耗情况。

例如，当标幺功率值接近1时，表示设备的功率利用率较高，工作效率较好；而标幺功率值较小，则表示存在较大的功率损耗。

最后，还有一种常见的标幺值是电阻的标幺值。

电阻的标幺值通常使用额定电阻作为基准值，即将实际电阻除以额定电阻得到的标幺电阻值。

标幺电阻可以用来描述电路的阻抗情况以及电路中的功率损耗。

例如，在潮流计算中，可以使用标幺电阻代替实际电阻，从而简化计算过程。

总之，标幺值在电力系统分析中发挥着重要作用，可以帮助工程师更好地理解电力系统的运行情况，从而优化电网设备的运行和管理。

通过分析电压、电流、功率及电阻等方面的标幺值，可以及时发现问题并采取相应措施，保障电力系统的安全运行。

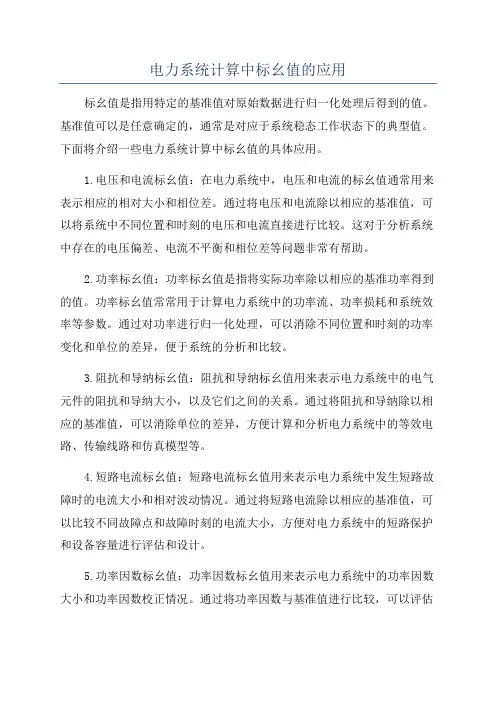

电力系统计算中标幺值的应用标幺值是指用特定的基准值对原始数据进行归一化处理后得到的值。

基准值可以是任意确定的，通常是对应于系统稳态工作状态下的典型值。

下面将介绍一些电力系统计算中标幺值的具体应用。

1.电压和电流标幺值：在电力系统中，电压和电流的标幺值通常用来表示相应的相对大小和相位差。

通过将电压和电流除以相应的基准值，可以将系统中不同位置和时刻的电压和电流直接进行比较。

这对于分析系统中存在的电压偏差、电流不平衡和相位差等问题非常有帮助。

2.功率标幺值：功率标幺值是指将实际功率除以相应的基准功率得到的值。

功率标幺值常常用于计算电力系统中的功率流、功率损耗和系统效率等参数。

通过对功率进行归一化处理，可以消除不同位置和时刻的功率变化和单位的差异，便于系统的分析和比较。

3.阻抗和导纳标幺值：阻抗和导纳标幺值用来表示电力系统中的电气元件的阻抗和导纳大小，以及它们之间的关系。

通过将阻抗和导纳除以相应的基准值，可以消除单位的差异，方便计算和分析电力系统中的等效电路、传输线路和仿真模型等。

4.短路电流标幺值：短路电流标幺值用来表示电力系统中发生短路故障时的电流大小和相对波动情况。

通过将短路电流除以相应的基准值，可以比较不同故障点和故障时刻的电流大小，方便对电力系统中的短路保护和设备容量进行评估和设计。

5.功率因数标幺值：功率因数标幺值用来表示电力系统中的功率因数大小和功率因数校正情况。

通过将功率因数与基准值进行比较，可以评估系统中的无功补偿需求，指导无功补偿设备的选择和运行，并改善系统的功率因数和电能质量。

总之，电力系统计算中标幺值的应用广泛，涵盖了电压、电流、功率、阻抗、导纳、短路电流和功率因数等各个方面。

标幺值的使用可以简化计算和分析过程，提高计算效率，减少误差，并便于数据比较和系统优化，对于电力系统的规划、运行和管理具有重要意义。

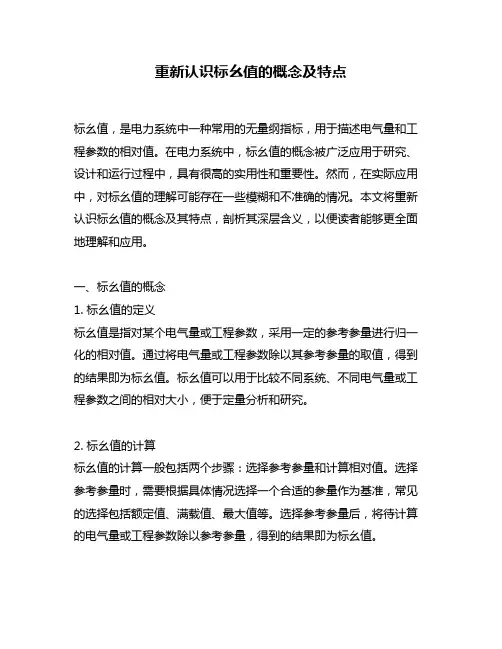

重新认识标幺值的概念及特点标幺值，是电力系统中一种常用的无量纲指标，用于描述电气量和工程参数的相对值。

在电力系统中，标幺值的概念被广泛应用于研究、设计和运行过程中，具有很高的实用性和重要性。

然而，在实际应用中，对标幺值的理解可能存在一些模糊和不准确的情况。

本文将重新认识标幺值的概念及其特点，剖析其深层含义，以便读者能够更全面地理解和应用。

一、标幺值的概念1. 标幺值的定义标幺值是指对某个电气量或工程参数，采用一定的参考参量进行归一化的相对值。

通过将电气量或工程参数除以其参考参量的取值，得到的结果即为标幺值。

标幺值可以用于比较不同系统、不同电气量或工程参数之间的相对大小，便于定量分析和研究。

2. 标幺值的计算标幺值的计算一般包括两个步骤：选择参考参量和计算相对值。

选择参考参量时，需要根据具体情况选择一个合适的参量作为基准，常见的选择包括额定值、满载值、最大值等。

选择参考参量后，将待计算的电气量或工程参数除以参考参量，得到的结果即为标幺值。

二、标幺值的特点1. 无量纲性标幺值是一种无量纲指标，即标幺值本身不具备具体的量纲单位。

这一特点使得标幺值不受具体量纲单位的限制，更利于不同系统、不同电气量或工程参数之间的比较和分析。

无量纲性也使得标幺值的运算更加方便，在数学模型建立和计算过程中具有较高的适用性。

2. 相对性标幺值是相对值，其大小与参考参量的选择密切相关。

不同的参考参量会导致不同的相对值，进而影响到标幺值的意义和实际应用。

在使用标幺值进行比较和分析时，需要明确其对应的参考参量，以避免出现误导和错误的判断。

3. 一致性标幺值具有一致性的特点，即对同一电气量或工程参数，选择不同的参考参量得到的标幺值应该是一致的。

一致性使得标幺值在实际应用中更具有可比性和可靠性，便于进行不同场景下的模型建立和分析。

三、重新认识标幺值的深层含义1. 标幺值的本质标幺值本质上是一种相对度量，用于表示电气量或工程参数相对于参考参量的大小关系。

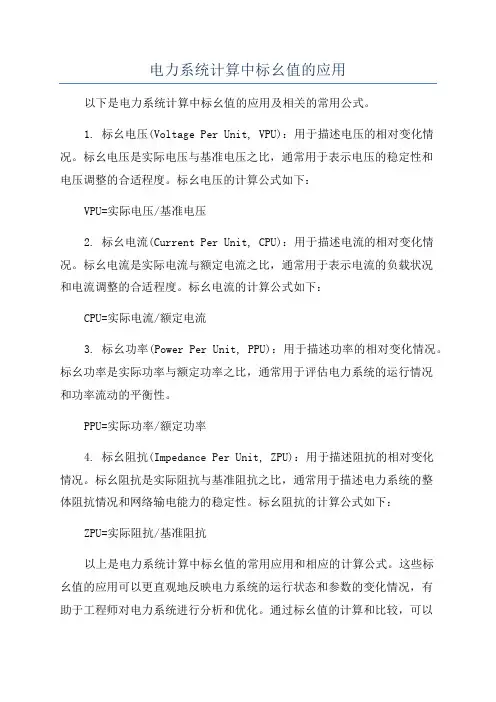

电力系统计算中标幺值的应用
以下是电力系统计算中标幺值的应用及相关的常用公式。

1. 标幺电压(Voltage Per Unit, VPU)：用于描述电压的相对变化情况。

标幺电压是实际电压与基准电压之比，通常用于表示电压的稳定性和
电压调整的合适程度。

标幺电压的计算公式如下：
VPU=实际电压/基准电压
2. 标幺电流(Current Per Unit, CPU)：用于描述电流的相对变化情况。

标幺电流是实际电流与额定电流之比，通常用于表示电流的负载状况
和电流调整的合适程度。

标幺电流的计算公式如下：
CPU=实际电流/额定电流
3. 标幺功率(Power Per Unit, PPU)：用于描述功率的相对变化情况。

标幺功率是实际功率与额定功率之比，通常用于评估电力系统的运行情况
和功率流动的平衡性。

PPU=实际功率/额定功率
4. 标幺阻抗(Impedance Per Unit, ZPU)：用于描述阻抗的相对变化
情况。

标幺阻抗是实际阻抗与基准阻抗之比，通常用于描述电力系统的整
体阻抗情况和网络输电能力的稳定性。

标幺阻抗的计算公式如下：ZPU=实际阻抗/基准阻抗
以上是电力系统计算中标幺值的常用应用和相应的计算公式。

这些标
幺值的应用可以更直观地反映电力系统的运行状态和参数的变化情况，有
助于工程师对电力系统进行分析和优化。

通过标幺值的计算和比较，可以
更好地评估系统的稳定性、负载情况、能耗情况等，为电力系统设计、运行和维护提供重要参考。

[电力系统计算中标幺值的应用(好公式)]电力系统电抗标幺值电力系统计算中标幺值的应用工作中在进行起动设计分析时，由于系统参数是进行起动分析的基础，往往需要对甲方或设计院所给的电力系统参数进行核定。

由于电力系统中电气设备的容量规格多，电压等级多，用有名制计算量很大，尤其是对于多电压等级的归算。

因此，在电力系统的计算中，尤其在电力系统的短路计算中，各物理量广泛地采用其实际值与某一选定的同单位的基值之比来表示。

此选定的值称为基值，此比值称为该物理量的标幺值或相对值。

一、标幺值的定义标幺值=实际值（任意单位）/基准值（与实际值同单位）。

在进行标幺值计算时，首先需选定基准值。

基准值可以任意选定，基准值选的不同，其标幺值也各异。

因此，当说一个量的标幺值时，必须同时说明它的基准值才有意义。

所谓标幺制，就是把各个物理量用标幺值来表示的一种运算方法。

二、基准值的选取基准值的选取，除了要求基准值与有名值同单位外，原则上可以是任意的。

但因物理量之间有内在的必然联系，所以并非所有的基准值都可以任意选取。

在电力系统计算中，主要涉及对称三相电路，计算时习惯上采用线电压、线电流、三相功率和一等值阻抗，这四个物理量应服从功率方程式和电路的欧姆定律，即S =U =I ??? （1）I ??选定的各物理量的基准值满足下列关系：S d =U d d I d ??? （2） =d I d ??将式（1）与式（2）相除后得：S *=U *I *?? （3） U *=Z *I *?式中，下标注‘*’者为标幺值，注‘d ’者为基准值，无下标为实际值。

由式（3）可以看出，在标幺制中，三相电路的计算公式与单相电路的计算公式完全相同。

在各物理量取用相应的基准值情况下，线电压和相电压的标幺值相等，三相功率和单相功率的标幺值相等。

因此，有名单位制中单相电路的基本公式，可直接应用于三相电路中标幺值的运算。

且计算中无需顾忌线电压和相电压、三相和单相标幺值的区别，只需注意在还原成有名值时采用相应的基准值即可。

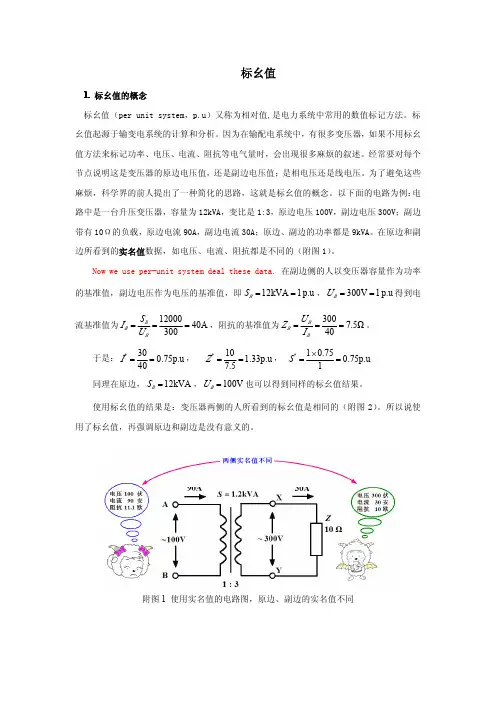

标幺值1.标幺值的概念标幺值（per unit system，p.u）又称为相对值,是电力系统中常用的数值标记方法。

标幺值起源于输变电系统的计算和分析。

因为在输配电系统中，有很多变压器，如果不用标幺值方法来标记功率、电压、电流、阻抗等电气量时，会出现很多麻烦的叙述。

经常要对每个节点说明这是变压器的原边电压值，还是副边电压值；是相电压还是线电压。

为了避免这些麻烦，科学界的前人提出了一种简化的思路，这就是标幺值的概念。

以下面的电路为例：电路中是一台升压变压器，容量为12kVA，变比是1:3，原边电压100V，副边电压300V；副边带有10Ω的负载，原边电流90A，副边电流30A；原边、副边的功率都是9kVA。

在原边和副边所看到的实名值数据，如电压、电流、阻抗都是不同的（附图1）。

Now we use per-unit system deal these data.在副边侧的人以变压器容量作为功率的基准值，副边电压作为电压的基准值，即12kVA 1p.u B S ==，300V 1p.u B U ==得到电流基准值为1200040A 300B B B S I U ===，阻抗的基准值为3007.5Ω40B B B U Z I ===。

于是：*300.75p.u 40I ==，*10 1.33p.u 7.5Z ==，*10.750.75p.u 1S ×==同理在原边，12kVA B S =，100V B U =也可以得到同样的标幺值结果。

使用标幺值的结果是：变压器两侧的人所看到的标幺值是相同的（附图2）。

所以说使用了标幺值，再强调原边和副边是没有意义的。

附图1使用实名值的电路图，原边、副边的实名值不同附图2使用标幺值的电路，原边和副边的标幺值相同2.使用标幺值的好处1）在输配电相同中有很多相似的设备（如发电机、变压器、电动机、线路等），同样的设备虽然外形尺寸不同，但是它们的额定参数的相对值是相近的。

电力系统分析标幺值引言电力系统分析是电力工程中非常重要的一局部，它通过对电力系统的参数和运行情况进行分析，帮助工程师了解电力系统的性能，并做出相应的决策。

其中，标幺值〔per unit value〕是电力系统分析中常用的一种计量方法，它可以将实际数值转化为相对数值，使得不同电力系统之间的参数可以进行比拟和分析。

本文将介绍标幺值的定义、计算方法以及其在电力系统分析中的应用。

1. 标幺值的定义标幺值是一种将实际值转化为相对值的计量方法。

在电力系统中，标幺值是以某个参考值为基准，通过将实际值除以参考值而得到的相对值。

标幺值通常用百分数或小数表示，可以用来表达电力系统中各个参数的相对大小。

2. 标幺值的计算方法标幺值的计算方法是将实际值除以参考值，然后乘以100〔或100%〕，以百分数表示。

标幺值的计算公式如下所示：标幺值 = (实际值 / 参考值) * 100%其中，实际值是需要转化为标幺值的数值，参考值是选定的基准值。

3. 标幺值在电力系统分析中的应用标幺值在电力系统分析中有广泛的应用，下面列举了一些常见的应用例子。

3.1 线路阻抗和电流在电力系统分析中，线路阻抗和电流是非常重要的参数。

通过将线路阻抗和电流转化为标幺值，可以方便地比拟不同线路的阻抗和电流大小。

标幺值还可以用来评估线路的电流负载情况，确定是否存在过载风险。

3.2 发电机功率和电压标幺值也可以用来表示发电机的功率和电压。

通过将发电机的功率和电压转化为标幺值，可以了解发电机的运行状态和性能。

标幺值还可以用来比拟不同发电机的功率和电压大小，以及判断发电机是否正常运行。

3.3 变压器变比在电力系统中，变压器的变比是非常重要的参数。

通过将变压器的变比转化为标幺值，可以方便地比拟不同变压器的变比大小。

标幺值还可以用来评估变压器的性能和运行情况，确定是否需要进行调整或替换。

3.4 系统功率在电力系统分析中，系统功率是一个重要的参数。

将系统功率转化为标幺值可以了解系统的运行状况，包括总功率、有功功率和无功功率等。

电力系统标幺值计算例题电力系统标幺值计算是电力系统分析和设计过程中非常重要的一步。

标幺值是指电力系统在没有任何故障和扰动的情况下,能够稳定运行所需的最小电压和电流值。

计算电力系统标幺值可以帮助电力系统设计师确定电力系统的最优运行状态,从而优化电力系统的经济性、可靠性和稳定性。

下面是一个简单的例题,用于说明如何计算电力系统的标幺值。

假设有一个单电源的电力网络,其中电压为120伏特,电流为20安培。

该电力网络位于城市中心,半径为10公里范围内。

以下是该网络的功率因数和无功功率谱密度:- 功率因数:0.8- 无功功率谱密度:0.5现在我们需要计算该电力网络的标幺值。

首先,我们需要知道电力系统的无功功率损耗。

无功功率损耗是指电力系统在运行过程中,由于无功功率的不平衡和积累,而导致的电压下降和电流上升的现象。

我们可以使用以下公式来计算电力系统的无功功率损耗:无功功率损耗 = 无功功率×功率因数×电压下降率由于该电力网络的功率因数为0.8,因此电压下降率可以计算为:电压下降率 = 120伏特× 20安培 / 10000安培/小时 = 0.02伏特/小时接下来,我们可以使用以下公式来计算电力系统的无功功率:无功功率 = 无功功率密度×功率因数×电压下降率将上述公式代入上述功率因数和无功功率谱密度的值中,可以计算出电力系统的无功功率:无功功率 = 0.5 × 0.8 × 0.02 = 0.01 焦耳/瓦特最后,我们可以使用以下公式来计算电力系统的标幺值:标幺值 = 120伏特× 20安培 + 0.01焦耳/瓦特× 120伏特标幺值 = 240伏特 + 0.01焦耳/瓦特标幺值 = 241伏特因此,该电力网络的标幺值为241伏特。

需要注意的是,电力系统的标幺值计算是一个复杂的过程,需要综合考虑多个因素,例如电力网络的几何形状、电力系统中的各种元件(如变压器、电机、电感、电容等)的特性和电力系统中的各种扰动等因素。

功率标幺值和电流标幺值功率标幺值和电流标幺值1. 引言在电力系统中，功率标幺值和电流标幺值是两个重要的概念。

了解和理解这些概念对于评估和优化电力系统的运行至关重要。

本文将深入探讨功率标幺值和电流标幺值的概念、计算方法以及其在电力系统中的应用，以帮助读者更全面地理解这一主题。

2. 功率标幺值2.1 概念功率标幺值是指在电力系统中用来表示功率大小的一种标准化数值。

它采用一个参考值作为基准，通常是该系统的额定功率。

功率标幺值的计算方法是将实际功率除以基准功率，再乘以100%。

功率标幺值通常以百分数形式表示。

2.2 计算方法计算功率标幺值的一种常见方法是使用功率因数。

功率因数是指无功功率与视在功率之比。

当功率因数为1时，表示系统中的有功功率与视在功率完全相等，此时功率标幺值为100%。

如果功率因数小于1，则表示系统中存在一定的无功功率，此时功率标幺值会相应减小。

2.3 应用场景功率标幺值在电力系统的评估和优化中起着重要的作用。

通过监测功率标幺值，可以评估系统中的功率负荷和功率因数，以及判断系统的运行状态。

在系统运行过程中，根据功率标幺值的变化，可以采取相应的措施来优化系统的运行效率，提高能源利用率。

3. 电流标幺值3.1 概念电流标幺值是指在电力系统中用来表示电流大小的一种标准化数值。

与功率标幺值类似，电流标幺值也采用一个参考值作为基准，通常是该系统的额定电流。

电流标幺值的计算方法是将实际电流除以基准电流，再乘以100%。

电流标幺值同样以百分数形式表示。

3.2 计算方法计算电流标幺值的方法与计算功率标幺值类似。

可以通过测量电流大小和参考电流的比值来得到电流标幺值。

在电力系统中，通常会使用电流变压器等设备来实时测量电流，并将其转换为标幺值表示。

3.3 应用场景电流标幺值在电力系统中广泛应用。

通过监测电流标幺值，可以得到系统中各个节点的电流大小和方向，进而评估系统的电流分布情况。

这对于分析系统的稳定性和安全性非常重要。

电力系统分析名词解释简答名词解释1、PQ 节点：这类节点的有功功率P和无功功率Q是给定的，节点电压和相位〔V，δ〕是待求量。

通常变电所都是这一类型的节点。

由于没有发电设备，故其发电功率为零。

在一些情况下，系统中某些发电厂送出的功率在一定时间内为固定时，该发电厂也作为PQ节点，因此，电力系统中绝大多数节点属于这一类型。

2、最大负荷利用小时数：年最大负荷：全年中负荷最大的工作班内消耗电能最大的半小时的平均功率，因此年最大负荷也称为半小时最大负荷年最大负荷利用小时：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。

平均负荷：电力负荷在一定时间内平均消耗的功率，也就是电力负荷在时间内消耗的电能除以时间的值负荷系数：是用电负荷的平均负荷与最大负荷的比值负荷利用小时：就是根据预测电量的结果及负荷利用小时数，推算出负荷预测值。

计算公式是：年最大负荷利用小时=年需用电量/年最大负荷。

3、复合序网：是指根据边界条件所确定的短路点各序量之间的关系，由各序网络互相连接起来所构成的网络。

4、临界电抗：在临界电抗下发生短路时，机端电压刚好在暂态过程完毕时恢复到额定值。

5、额定电压：电力系统中的发电、输电、配电和用电设备都是按一定标准电压设计和制造的，在这以标准下运行，设备的技术性能和经济指标将到达最好，这一标准电压称之为额定电压。

6、标幺值：电力系统计算中，阻抗、导纳、电压、电流及功率用相对值表示，并用于计算，这种运算形式称为标幺制。

一个物理量的标么值是指该物理量的实际值与所选基准值的比值。

7、起始次暂态电流：短路电流周期分量〔基频分量〕的初始有效值。

8、无限大功率电源：指的是电源外部有扰动发生时，仍能保持电压和频率恒定的电源。

9、分裂导线：超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式。

10、电力系统的额定电压：电气设备运行时，使其技术性能和经济效果到达最正确状态的电压11、变压器的变比：三相电力系统计算中，变压器的变比指两侧绕组空载线电压的比值s。
