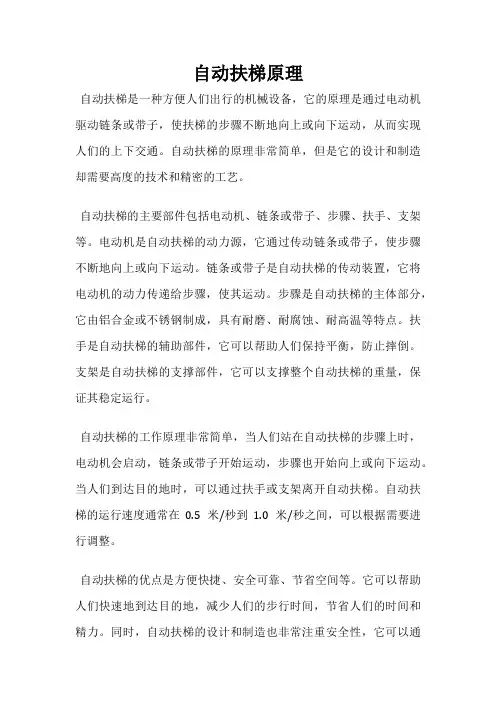

自动扶梯原理自动扶梯是一种方便人们出行的机械设备，它的原理是通过电动机驱动链条或带子，使扶梯的步骤不断地向上或向下运动，从而实现人们的上下交通。

自动扶梯的原理非常简单，但是它的设计和制造却需要高度的技术和精密的工艺。

自动扶梯的主要部件包括电动机、链条或带子、步骤、扶手、支架等。

电动机是自动扶梯的动力源，它通过传动链条或带子，使步骤不断地向上或向下运动。

链条或带子是自动扶梯的传动装置，它将电动机的动力传递给步骤，使其运动。

步骤是自动扶梯的主体部分，它由铝合金或不锈钢制成，具有耐磨、耐腐蚀、耐高温等特点。

扶手是自动扶梯的辅助部件，它可以帮助人们保持平衡，防止摔倒。

支架是自动扶梯的支撑部件，它可以支撑整个自动扶梯的重量，保证其稳定运行。

自动扶梯的工作原理非常简单，当人们站在自动扶梯的步骤上时，电动机会启动，链条或带子开始运动，步骤也开始向上或向下运动。

当人们到达目的地时，可以通过扶手或支架离开自动扶梯。

自动扶梯的运行速度通常在0.5米/秒到1.0米/秒之间，可以根据需要进行调整。

自动扶梯的优点是方便快捷、安全可靠、节省空间等。

它可以帮助人们快速地到达目的地，减少人们的步行时间，节省人们的时间和精力。

同时，自动扶梯的设计和制造也非常注重安全性，它可以通过多种安全装置来保证人们的安全。

例如，自动扶梯上装有紧急停车按钮、安全防护栏、安全传感器等，可以在紧急情况下及时停止自动扶梯的运行，保护人们的安全。

自动扶梯是一种非常实用的机械设备，它的原理简单、安全可靠、方便快捷，可以帮助人们快速地到达目的地，提高人们的出行效率。

随着科技的不断发展，自动扶梯的设计和制造也将不断地得到改进和完善，为人们的出行带来更多的便利和舒适。

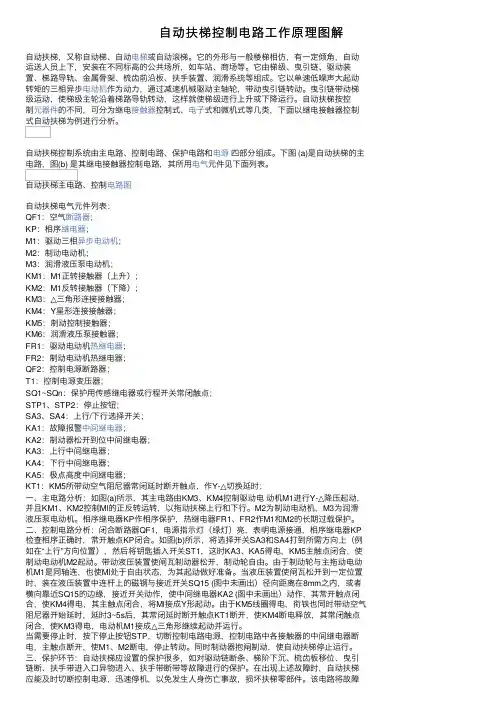

⾃动扶梯控制电路⼯作原理图解⾃动扶梯，⼜称⾃动梯、⾃动电梯或⾃动滚梯。

它的外形与⼀般楼梯相仿，有⼀定倾⾓，⾃动运送⼈员上下，安装在不同标⾼的公共场所，如车站、商场等。

它由梯级、曳引链、驱动装置、梯路导轨、⾦属⾻架、梳齿前沿板、扶⼿装置、润滑系统等组成。

它以单速低噪声⼤起动转矩的三相异步电动机作为动⼒，通过减速机械驱动主轴轮，带动曳引链转动。

曳引链带动梯级运动，使梯级主轮沿着梯路导轨转动，这样就使梯级进⾏上升或下降运⾏。

⾃动扶梯按控制元器件的不同，可分为继电接触器控制式、电⼦式和微机式等⼏类，下⾯以继电接触器控制式⾃动扶梯为例进⾏分析。

⾃动扶梯控制系统由主电路、控制电路、保护电路和电源四部分组成。

下图 (a)是⾃动扶梯的主电路，图(b) 是其继电接触器控制电路，其所⽤电⽓元件见下⾯列表。

⾃动扶梯主电路、控制电路图⾃动扶梯电⽓元件列表：QF1：空⽓断路器；KP：相序继电器；M1：驱动三相异步电动机；M2：制动电动机；M3：润滑液压泵电动机；KM1：M1正转接触器（上升）；KM2：M1反转接触器（下降）；KM3：△三⾓形连接接触器；KM4：Y星形连接接触器；KM5：制动控制接触器；KM6：润滑液压泵接触器；FR1：驱动电动机热继电器；FR2：制动电动机热继电器；QF2：控制电源断路器；T1：控制电源变压器；SQ1~SQn：保护⽤传感继电器或⾏程开关常闭触点；STP1、STP2：停⽌按钮；SA3、SA4：上⾏/下⾏选择开关；KA1：故障报警中间继电器；KA2：制动器松开到位中间继电器；KA3：上⾏中间继电器；KA4：下⾏中间继电器；KA5：极点⾼度中间继电器；KT1：KM5所带动空⽓阻尼器常闭延时断开触点，作Y-△切换延时；⼀、主电路分析：如图(a)所⽰，其主电路由KM3、KM4控制驱动电动机M1进⾏Y-△降压起动，并且KM1、KM2控制Ml的正反转运转，以拖动扶梯上⾏和下⾏。

M2为制动电动机，M3为润滑液压泵电动机。

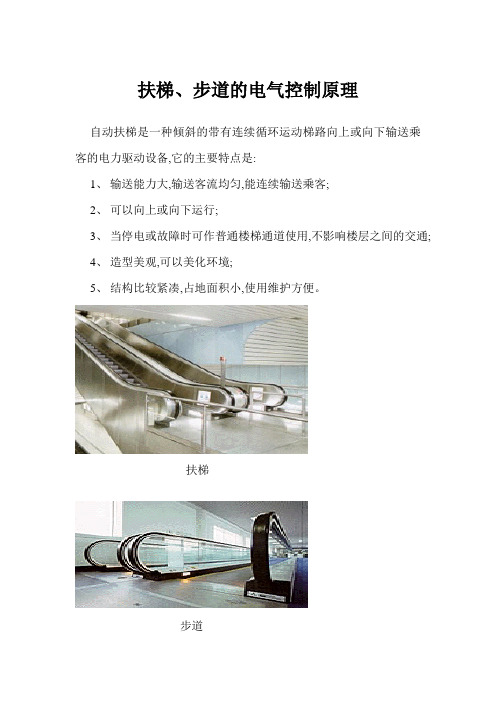

扶梯、步道的电气控制原理自动扶梯是一种倾斜的带有连续循环运动梯路向上或向下输送乘客的电力驱动设备,它的主要特点是:1、输送能力大,输送客流均匀,能连续输送乘客;2、可以向上或向下运行;3、当停电或故障时可作普通楼梯通道使用,不影响楼层之间的交通;4、造型美观,可以美化环境;5、结构比较紧凑,占地面积小,使用维护方便。

扶梯步道扶梯和步道广泛适用于各大型商场、车站、地铁车站、码头、航空港、购物中心等公共场所。

由于自动人行步道与扶梯除了有梯路运行和水平运行的区别外,其他差别不大,因此在本章中不再另行介绍。

在本章中,都以蒂森克虏伯公司生产的FT822型扶梯为例。

扶梯的电气控制部分相对简单,主要有驱动电路、控制电路、安全回路、显示(设置)面板、装饰灯光电路等,下面具体介绍。

一、扶梯的上下行和启动电路。

1、扶梯的上下方向运行。

从电路中来说,扶梯的上下行的实现就是让电动机的正转、反转。

知识回顾：三相交流异步电动机的工作原理：在定子绕组入三相正弦电流,就会在转子和定子之间产生旋转磁场。

( 根据安培定则或叫右手螺旋定则电生磁的原理) 由于旋转磁场与转子绕组之间有相对运动,则转子绕组切割磁场,在其中产生感生电压.因为转子绕组是闭合的,所以转子导体中便有电流流过。

(根据右手定则) 根据左手定则,通过电流的导体在磁场中要受到力的作用,这样转子就产生了转矩.在转矩的作用下。

定子就沿着旋转磁场的方向旋转起来了。

定子绕组源源不断地从电网中汲取电能经过电磁作用转化为机械能而输出，电动机就连续不断地旋转起来。

可见，要改变电动机的转向，就是改变旋转磁场的方向，只要把通入电动机定子绕组的三相电任意两相对调即可。

扶梯电路中上下行（正反转）的实现：如图1-a所示,k1.1为上方向运行交流接触器，k1.2为下方向运行交流接触器，k1.1工作时三相电源的顺序是U1、V1、W1进入电动机，K1.2工作时，三相电源的顺序是W1、V1、U1进入电动机，这样就改变了通入定子绕组的三相电源的相序，即改变了定子绕组同转子之间的旋转磁场方向，电动机就由正转变反转或上行变下行了。

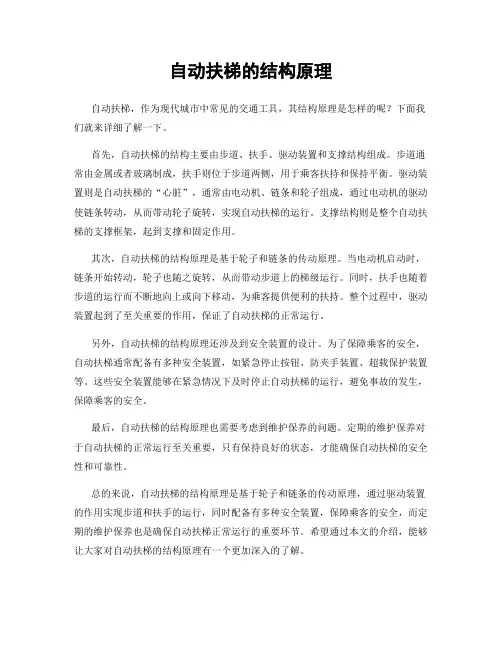

自动扶梯的结构原理
自动扶梯，作为现代城市中常见的交通工具，其结构原理是怎样的呢？下面我们就来详细了解一下。

首先，自动扶梯的结构主要由步道、扶手、驱动装置和支撑结构组成。

步道通常由金属或者玻璃制成，扶手则位于步道两侧，用于乘客扶持和保持平衡。

驱动装置则是自动扶梯的“心脏”，通常由电动机、链条和轮子组成，通过电动机的驱动使链条转动，从而带动轮子旋转，实现自动扶梯的运行。

支撑结构则是整个自动扶梯的支撑框架，起到支撑和固定作用。

其次，自动扶梯的结构原理是基于轮子和链条的传动原理。

当电动机启动时，链条开始转动，轮子也随之旋转，从而带动步道上的梯级运行。

同时，扶手也随着步道的运行而不断地向上或向下移动，为乘客提供便利的扶持。

整个过程中，驱动装置起到了至关重要的作用，保证了自动扶梯的正常运行。

另外，自动扶梯的结构原理还涉及到安全装置的设计。

为了保障乘客的安全，自动扶梯通常配备有多种安全装置，如紧急停止按钮、防夹手装置、超载保护装置等。

这些安全装置能够在紧急情况下及时停止自动扶梯的运行，避免事故的发生，保障乘客的安全。

最后，自动扶梯的结构原理也需要考虑到维护保养的问题。

定期的维护保养对于自动扶梯的正常运行至关重要，只有保持良好的状态，才能确保自动扶梯的安全性和可靠性。

总的来说，自动扶梯的结构原理是基于轮子和链条的传动原理，通过驱动装置的作用实现步道和扶手的运行，同时配备有多种安全装置，保障乘客的安全，而定期的维护保养也是确保自动扶梯正常运行的重要环节。

希望通过本文的介绍，能够让大家对自动扶梯的结构原理有一个更加深入的了解。

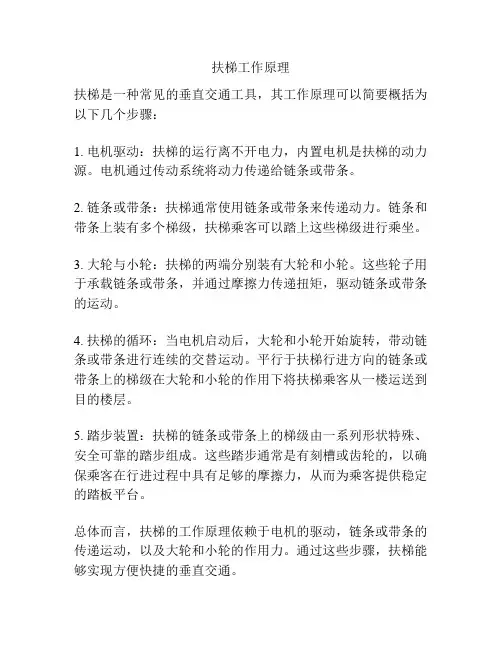

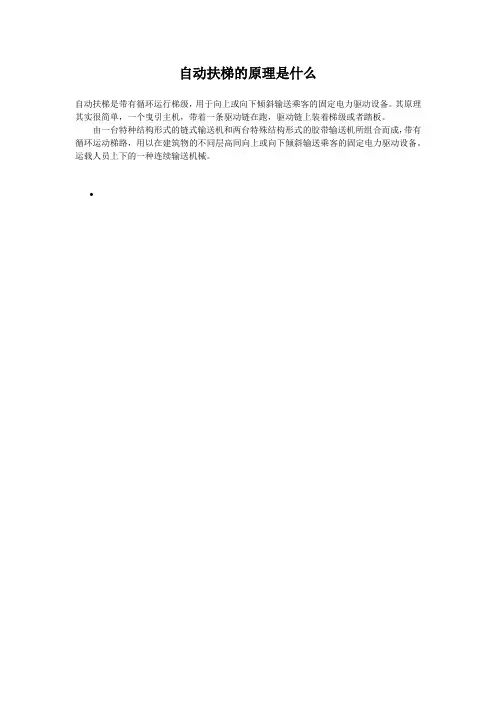

扶梯工作原理
