城市轨道交通信号系统ATC城市轨道交通信号系统城市轨道交通信号系统是保证列车运行安全，实现行车指挥和列车运行现代化，提高运输效率的关键系统设备。

城市轨道交通信号系统通常由列车自动控制系统（Automatic Train Control，简称ATC）组成，ATC系统包括三个子系统：— 列车自动监控系统（Automatic Train Supervision，简称ATS）— 列车自动防护子系统（Automatic Train Protection，简称ATP）— 列车自动运行系统（Automatic Train Operation，简称ATO）三个子系统通过信息交换网络构成闭环系统，实现地面控制与车上控制结合、现地控制与中央控制结合，构成一个以安全设备为基础，集行车指挥、运行调整以及列车驾驶自动化等功能为一体的列车自动控制系统。

一、列车自动控制系统（ATC）分类1、按闭塞布点方式：可分为固定式和移动式。

固定闭塞方式中按控制方式，又可分为速度码模式（台阶式）和目标距离码模式（曲线式）。

2、按机车信号传输方式：可分为连续式和点式。

3、按各系统设备所处地域可分为：控制中心子系统、车站及轨旁子系统、车载设备子系统、车场子系统。

二、固定闭塞ATC系统固定闭塞ATC系统是指基于传统轨道电路的自动闭塞方式，闭塞分区按线路条件经牵引计算来确定，一旦划定将固定不变。

列车以闭塞分区为最小行车间隔，ATC系统根据这一特点实现行车指挥和列车运行的自动控制。

固定闭塞ATC系统又可分为速度码模式和目标距离码模式。

1、速度码模式（台阶式）如北京地铁和上海地铁1号线分别引进的英国西屋公司和美国GRS公司的ATC系统均属此类ATC系统，该系统属70～80年代的产品，技术成熟、造价较低，但因闭塞分区长度的设计受限于最不利线路条件和最低列车性能，不利于提高线路运输效率。

固定闭塞速度码模式ATC是基于普通音频轨道电路，轨道电路传输信息量少，对应每个闭塞分区只能传送一个信息代码，从控制方式可分成入口控制和出口控制两种，从轨道电路类型划分可分为有绝缘和无绝缘轨道电路两种。

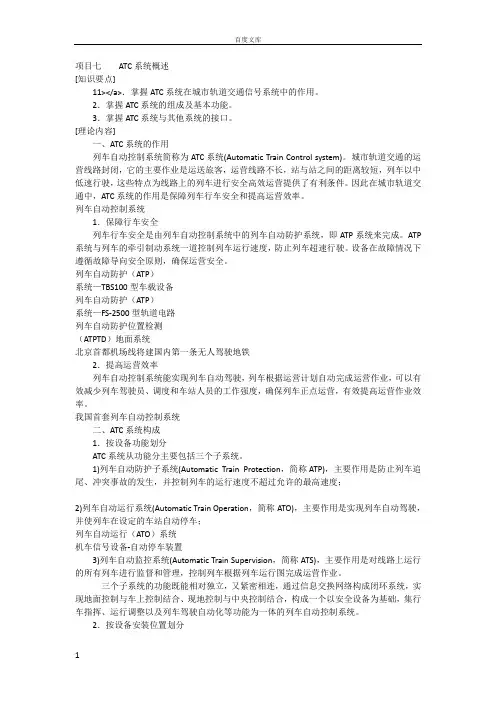

项目七ATC系统概述[知识要点]11></a>．掌握ATC系统在城市轨道交通信号系统中的作用。

2．掌握ATC系统的组成及基本功能。

3．掌握ATC系统与其他系统的接口。

[理论内容]一、ATC系统的作用列车自动控制系统简称为ATC系统(Automatic Train Control system)。

城市轨道交通的运营线路封闭，它的主要作业是运送旅客，运营线路不长，站与站之间的距离较短，列车以中低速行驶，这些特点为线路上的列车进行安全高效运营提供了有利条件。

因此在城市轨道交通中，ATC系统的作用是保障列车行车安全和提高运营效率。

列车自动控制系统1．保障行车安全列车行车安全是由列车自动控制系统中的列车自动防护系统，即ATP系统来完成。

ATP 系统与列车的牵引制动系统一道控制列车运行速度，防止列车超速行驶。

设备在故障情况下遵循故障导向安全原则，确保运营安全。

列车自动防护（ATP）系统—TBS100型车载设备列车自动防护（ATP）系统—FS-2500型轨道电路列车自动防护位置检测（ATPTD）地面系统北京首都机场线将建国内第一条无人驾驶地铁2．提高运营效率列车自动控制系统能实现列车自动驾驶，列车根据运营计划自动完成运营作业，可以有效减少列车驾驶员、调度和车站人员的工作强度，确保列车正点运营，有效提高运营作业效率。

我国首套列车自动控制系统二、ATC系统构成1．按设备功能划分ATC系统从功能分主要包括三个子系统。

1)列车自动防护子系统(Automatic Train Protection，简称ATP)，主要作用是防止列车追尾、冲突事故的发生，并控制列车的运行速度不超过允许的最高速度；2)列车自动运行系统(Automatic Train Operation，简称ATO)，主要作用是实现列车自动驾驶，并使列车在设定的车站自动停车；列车自动运行（ATO）系统机车信号设备-自动停车装置3)列车自动监控系统(Automatic Train Supervision，简称ATS)，主要作用是对线路上运行的所有列车进行监督和管理，控制列车根据列车运行图完成运营作业。

城市轨道交通信号系统ATC城市轨道交通信号系统城市轨道交通信号系统是保证列车运行安全，实现行车指挥和列车运行现代化，提高运输效率的关键系统设备。

城市轨道交通信号系统通常由列车自动控制系统（Automatic Train Control，简称ATC）组成，ATC系统包括三个子系统：—列车自动监控系统（Automatic Train Supervision，简称ATS）—列车自动防护子系统（Automatic Train Protection，简称ATP）—列车自动运行系统（Automatic Train Operation，简称ATO）三个子系统通过信息交换网络构成闭环系统，实现地面控制与车上控制结合、现地控制与中央控制结合，构成一个以安全设备为基础，集行车指挥、运行调整以及列车驾驶自动化等功能为一体的列车自动控制系统。

一、列车自动控制系统（ATC）分类1、按闭塞布点方式：可分为固定式和移动式。

固定闭塞方式中按控制方式，又可分为速度码模式（台阶式）和目标距离码模式（曲线式）。

2、按机车信号传输方式：可分为连续式和点式。

3、按各系统设备所处地域可分为：控制中心子系统、车站及轨旁子系统、车载设备子系统、车场子系统。

二、固定闭塞ATC系统固定闭塞ATC系统是指基于传统轨道电路的自动闭塞方式，闭塞分区按线路条件经牵引计算来确定，一旦划定将固定不变。

列车以闭塞分区为最小行车间隔，ATC系统根据这一特点实现行车指挥和列车运行的自动控制。

固定闭塞ATC系统又可分为速度码模式和目标距离码模式。

1、速度码模式（台阶式）如北京地铁和上海地铁1号线分别引进的英国西屋公司和美国GRS公司的ATC系统均属此类ATC系统，该系统属70～80年代的产品，技术成熟、造价较低，但因闭塞分区长度的设计受限于最不利线路条件和最低列车性能，不利于提高线路运输效率。

固定闭塞速度码模式ATC是基于普通音频轨道电路，轨道电路传输信息量少，对应每个闭塞分区只能传送一个信息代码，从控制方式可分成入口控制和出口控制两种，从轨道电路类型划分可分为有绝缘和无绝缘轨道电路两种。

一、ATC系统构成
ATC是列车自动控制系统〔Automatic Train Control〕的简称。

ATC系统包括三个子系统：列车自动监控系统、列车自动防护系统、列车自动运行系统。

1列车自动监控系统〔Automatic Train Suatic Train atic Train Operation，简称ATO〕
ATO主要通过车载ATO系统完成站间自动运行、列车速度和进站定点停车，并接受OCC的运行调度命令，实现列车的自动调整。

三个子系统通过信息交换网络构成闭环系统，实现地面控制与车上控制结合、现地控制与中央控制结合，构成一个以平安设备为根底，集行车指挥、运行调整以及列车驾驶自动化等功能为一体的列车自动控制系统〔如下图〕。

图 ATC系统结构示意图
概括来说，行车指挥自动化系统的主要功能有：
〔1〕由根本列车运行图或方案列车运行图生成使用列车运行图；
〔2〕自动或人工控制管辖范围内各车站的发车表示器、道岔以及排列列车进路；
〔3〕跟踪正线列车运行，显示各车站发车表示器开闭、进路占有和列车车次、列车运行状态灯；
〔4〕自动或人工进行列车运行调整；
〔5〕自动绘制实际列车运行图和生成运营统计报告。
