一、泵房形式的选择及泵站平面布置泵房主体工程由机器间、配电室、控制室和值班室等组成。
机器间采用矩形半地下形式，以便于布置吸压水管路与室外管网平接，减少弯头水力损失，并紧靠吸水井西侧布置，直接从吸水井取水压送至管网。
值班室、控制室及配电室在机器间北侧，与泵房合并布置，与机器间用玻璃隔断分隔。
最北侧设有配电室，双回路电源用电缆引入。
平面布置示意图见图1。
图1二、泵站设计参数的确定 1.设计流量该城市最高日用水量为3/m d由于分级供水可减小管网中水塔的调节容积，故本设计采用分级供水的形式。
二级泵站一般按最大日逐时用水变化曲线来确定各时段中泵的分级供水线。
参照相似城市的最大日用水量变化曲线，确定本设计分两级供水，并确定分级供水的流量。
泵站一级工作时的设计工作流量：341833.12 4.64%1941.06/539.18/I Q m h L s =⨯==泵站二级工作时的设计工作流量：341833.12 2.76%1154.59/320.72/II Q m h L s =⨯==2.设计扬程根据设计要求假设吸水井水面标高为318.83m 。
则370.41314.8312260.58ST d cs H H h h H m=+++=-+++=∑∑Ⅰ 其中I H ——设计扬程ST H ——静扬程（m ）；sh ∑ ——吸水管路水头损失（m ），粗估为1m ； dh∑——压水管路水头损失（m ），粗估为2m ；c H ——安全水头2m三、选择水泵1.水泵原则的基本原则选泵要点 ：（1）大小兼顾，调配灵活再用水量和所需的水压变化较大的情况下，选用性能不同的泵的台数越多，越能适应用水量变化的要求，浪费的能量越少。
（2）型号齐全，互为备用希望能选择同型号的泵并联工作，这样无论是电机、电气设备的配套与设备管道配件的安装与制作均会带来很大的方便。
（3）合理的用尽各泵的高效段单级双吸是离心泵是给水工程中常见的一种离心泵（如SH 型、SA 型）。
污水泵站计算书1、设计流量根据计算得污水总量为125m3/h，晴天污水量Q=28.3m3/h，雨天流量Q=96.7m3/h泵站共设二台潜污泵，两用一备（冷备），单泵流量为65m3/h=18.1 L/ｓ。
2、集水池容积本工程水泵运行控制采用自动控制，根据室外排水规范，集水池有效容积取不小于最大1台水泵5min的出水量，暂取1台水泵6min的出水量：V=18.1 L/ｓ×6×60s÷1000=6.516ｍ3自动控制的水泵每小时开动次数不得超过6次，即单泵一次最小工作时间为10min，根据集水池来水和每台水泵抽水之间的规律推算有效容积的基本公式：Vmin= TminQ/4，得出Vmin=10×60×18.1/4÷1000=2.715ｍ3（仅为单台水泵）。
由上可得，整个集水池的最小有效容积应为6.516ｍ3。
设计集水池尺寸定为：有效水深1.0ｍ，宽度4.5ｍ，长度采用3.2ｍ。
（3.8m×4.5m×1.0m=14.4ｍ2≥6.516ｍ2）3、计算泵房相关深度标高格栅前水面标高/m=来水管管内底标高+管内水深=2.110+0.3*0.55=2.275格栅后水面标高/m=集水池最高水位标高-格栅压力损失=2.275-0.3=1.975 污水流经格栅的压力损失按0.3mH2O估算，集水池有效水深取1.0m，则集水池最低水位标高/m=1.975-1.0=0.975水泵静扬程/m=出水井水面标高-集水池最低水位标高=5.730-0.975=4.755水泵吸压水管路(含至出水井管路)的总压力损失估算为3.524 mH2O因此,水泵扬程H/m=4.755+3.524+2=10.279m所以预选WQ2210-416型水泵。
长安大学环境科学与工程学院给水排水教研室某城镇给水工程第二水泵站工艺设计说明（计算）书设计班级： 29020802学生姓名： XXXXXXX学号： 15指导老师： XXXXXX日期：2012年3月8日目录第1节综述 (3)第2节水泵机组的选择 (3)第3节水泵机组的基础设计 (6)第4节水泵吸水管和压水管的计算 (6)第5节泵房形式的选择 (6)第6节吸水井的设计 (7)第7节管道配件的选取列表 (7)第8节泵房尺寸的确定 (7)第9节辅助设备的选择 (8)附件一 KQSN系列水泵外形图 (9)附件二各部件安装尺寸 (10)附件三设计图纸 (11)第1节综述1.1根据城镇发展规划，该泵站拟建于城镇南端，设计为大型送水泵站。
1.2泵站的设计水量为10.5万m3/d。
1.3消防用水量70L/s。
1.4经给水管网水力计算后，有：1.4.1根据用水曲线确定二泵站工作制度，分两级工作。
第一级，从7：00到20：00，每小时占全天用水量的5％。
第二级，从20：00到7：00，每小时占全天用水量的3.18％。
1.4.2最大用水时水泵站所需扬程为61.4m，其中几何压水高32.9m；1.4.3最大转输时水泵站所需扬程为75.4m，其中几何压水高42.2m；1.4.4最大用水加消防时泵站所需扬程为69.7m，其中几何压水高26.0m。
1.5清水池至泵站址的水平距离为120m。
1.6泵站处地面标高为78m。
1.7清水池最低水位标高76m。
1.8地下水位标高68m。
1.9冰冻深度1.5m。
第2节水泵机组的选择2.1 设计工况点：（1）一级用水时Q a=105000×0.05=5250 m3/h=1458L/sH a=61.4+2+2=65.4 m（2）一级转输时Q b=105000×0.05=5250 m3/h=1458L/sH b=75.4+2+2=79.4 m（3）一级用水加消防时Q c=Q1+70 L/S=5502 m3/h=1528L/sH c=69.7+３+2=74.7 m（4）二级用水时Q d=105000×0.0318= 3339m3/h =928L/sH d=46.04m (由计算求得)（5）二级转输时Q e=56550×0.0318=3339m3/h=928L/sH e=57.24 m (由计算求得)注：H a 、H b、H c 后面所加的两项分别为设计上所考虑的水头损失和安全水头2.2. 绘制水泵Q-H曲线根据以上五个设计工况点，可以得出两条管路特性曲线，将其绘制于坐标纸上，以此作为选泵的依据。

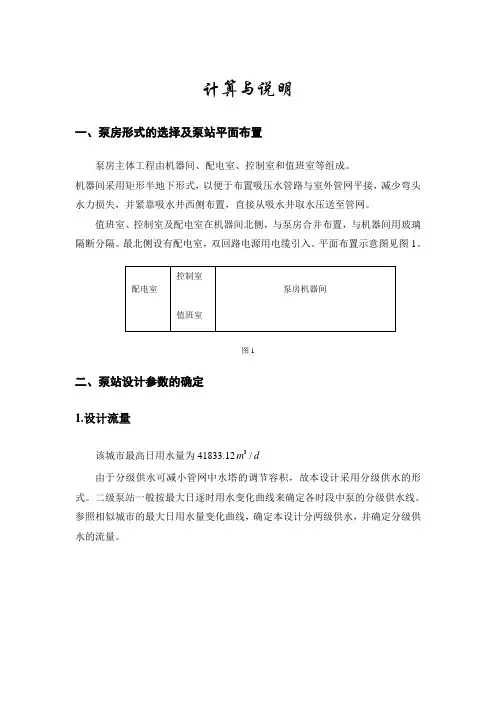

计算与说明一、泵房形式的选择及泵站平面布置泵房主体工程由机器间、配电室、控制室和值班室等组成。
机器间采用矩形半地下形式，以便于布置吸压水管路与室外管网平接，减少弯头水力损失，并紧靠吸水井西侧布置，直接从吸水井取水压送至管网。
值班室、控制室及配电室在机器间北侧，与泵房合并布置，与机器间用玻璃隔断分隔。
最北侧设有配电室，双回路电源用电缆引入。
平面布置示意图见图1。
图1二、泵站设计参数的确定1.设计流量m d该城市最高日用水量为41833.123/由于分级供水可减小管网中水塔的调节容积，故本设计采用分级供水的形式。
二级泵站一般按最大日逐时用水变化曲线来确定各时段中泵的分级供水线。
参照相似城市的最大日用水量变化曲线，确定本设计分两级供水，并确定分级供水的流量。
泵站一级工作时的设计工作流量：341833.12 4.64%1941.06/539.18/I Q m h L s =⨯==泵站二级工作时的设计工作流量：341833.12 2.76%1154.59/320.72/II Q m h L s =⨯==2.设计扬程根据设计要求假设吸水井水面标高为318.83m 。
则370.41314.8312260.58ST d cs H H h h H m=+++=-+++=∑∑Ⅰ 其中I H ——设计扬程ST H ——静扬程（m ）；sh ∑ ——吸水管路水头损失（m ），粗估为1m ； dh∑——压水管路水头损失（m ），粗估为2m ；c H ——安全水头2m三、选择水泵 1.水泵原则的基本原则选泵要点 ：（1）大小兼顾，调配灵活再用水量和所需的水压变化较大的情况下，选用性能不同的泵的台数越多，越能适应用水量变化的要求，浪费的能量越少。
（2）型号齐全，互为备用希望能选择同型号的泵并联工作，这样无论是电机、电气设备的配套与设备管道配件的安装与制作均会带来很大的方便。
（3）合理的用尽各泵的高效段单级双吸是离心泵是给水工程中常见的一种离心泵（如SH 型、SA 型）。
泵站设计计算书1、流量与扬程确定给水系统中自身用水系数β=1.01=1.5×10000×1.01×1.41÷24=890m3/h 近期最高日最高时流量Q1=1.01×10000×1.5÷24=631.3 m3/h 近期最高日平均时流量Q2远期设计最高日最高时流量Q=2.5×10000×1.01×1.41÷24=1483 m3/h3=2.5×10000×1.01÷24=1052.1 m3/h 远期最高日平均是流量Q4预留安全水头h1=2m泵站内各部分水头损失h2=2m设计总扬程为H=h+ h1+ h2=42m2、机组选型=0.7*890=623 当一个泵检修时，另一个泵应通过70%的近期设计流量，即Q‘1=0.7*1483=1038 m3/h，以保证供水能力。
m3/h，Q'2水泵性能数据使用方案：近期采用2用一备，远期采用3用一备的方案查厂家提供的水泵样本可知底板为方形，长宽均为600mm，底座螺孔间距均为550mm，底座螺孔的直径φ22。
由于采用的是立式泵，基础仅需考虑泵底板尺寸即可。
根据规范要求：基础长度L=底座长度L 1+（0.15~0.20）m=600+200=800mm 基础宽度B=底座螺孔间距b 1+(0.15~0.20)m=550+200=750mm于是计算出基础平面尺寸为800mm*750mm ， 机组总重量W=1550*9.8=15190N, 基础深度为H=**0.3B L W=3m式中 L ——基础长度，L=0.800m ； B ——基础宽度，B=0.750m ；γ——基础所用材料的容重，对于混凝土基础，γ=23520N/m 33，吸水管和压水管路的确定吸水管采用钢铁管 v=1.36m/s 1000i=6.39 DN=400mm 压水管采用钢铁管 v=2. 4m/s 1000i=29.1 DN=300mm 4，吸水管和压水管的水头损失 吸水管中水头损失∑h=∑h s +∑h l∑h l =1.5*6.39÷1000=0.0096m∑h s =(ζ1+ζ2+ζ3)*v 2/2g+ζ4*v 21/2g=(0.1+0.9+0.2)*1.362/2*9.8+0. 18*2.42/2*9.8=0.166mζ1:吸水口局部阻力系数ζ2：标准钢铁400mm900弯头局部阻力系数 ζ3：蝶阀局部阻力系数ζ4：DN400*300偏心渐缩管的局部阻力系数 ∑h=0.0096+0.166=0.1756m 压水管路德局部损失∑h=∑h s +∑h l∑h l =2.5*29.1÷1000=0.07m∑h s =(ζ5+ζ6+ζ7)*v 2/2g=(3.5+0.2+0.2)*2.4/2*9.8=0.478m ζ5：止回阀局部阻力系数 ζ6：蝶阀局部阻力系数ζ7：蝶阀局部阻力系数∑h=0.07 +0.478=0.548m因为泵内总损失H=0. 548+0.1756=0.7236m所以所选的泵是适合的。

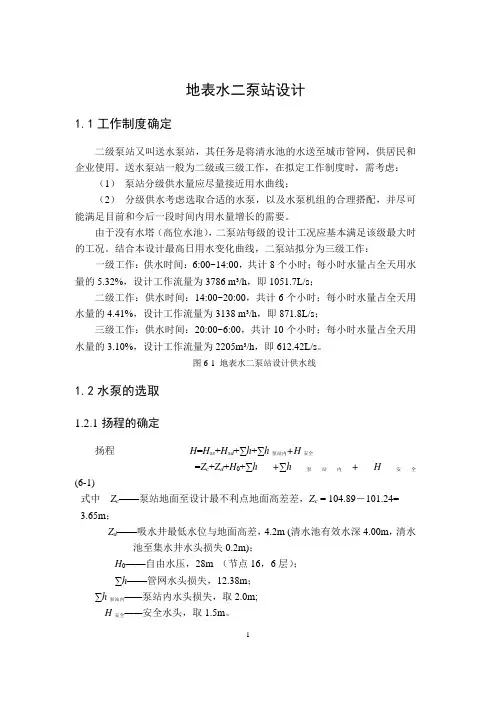

地表水二泵站设计1.1工作制度确定二级泵站又叫送水泵站，其任务是将清水池的水送至城市管网，供居民和企业使用。
送水泵站一般为二级或三级工作，在拟定工作制度时，需考虑：（1）泵站分级供水量应尽量接近用水曲线；（2）分级供水考虑选取合适的水泵，以及水泵机组的合理搭配，并尽可能满足目前和今后一段时间内用水量增长的需要。
由于没有水塔（高位水池），二泵站每级的设计工况应基本满足该级最大时的工况。
结合本设计最高日用水变化曲线，二泵站拟分为三级工作：一级工作：供水时间：6:00~14:00，共计8个小时；每小时水量占全天用水量的5.32%，设计工作流量为3786 m³/h，即1051.7L/s；二级工作：供水时间：14:00~20:00，共计6个小时；每小时水量占全天用水量的4.41%，设计工作流量为3138 m³/h，即871.8L/s；三级工作：供水时间：20:00~6:00，共计10个小时；每小时水量占全天用水量的3.10%，设计工作流量为2205m³/h，即612.42L/s。
图6-1 地表水二泵站设计供水线1.2水泵的选取1.2.1扬程的确定扬程H=H ss+H sd+∑h+∑h泵站内+H安全=Z c+Z d+H0+∑h +∑h泵站内+H安全(6-1)式中Z c——泵站地面至设计最不利点地面高差差，Z c = 104.89－101.24= 3.65m；Z d——吸水井最低水位与地面高差，4.2m (清水池有效水深4.00m，清水池至集水井水头损失0.2m)；H0——自由水压，28m （节点16，6层）；∑h——管网水头损失，12.38m；∑h泵站内——泵站内水头损失，取2.0m;H安全——安全水头，取1.5m。
1则：H=3.65+4.2+28+12.38+2.0+1.5=51.73m1.2.2初选水泵和电机1.2.2.1选泵根据各级的扬程和流量，选定300S58型水泵五台，一级工作时四用一备，二级工作时三用二备，三级工作时二用三备。
泵站设计计算书一、流量确定考虑到输水管漏渗和净化站本身用水，取自用水系数α=1.5，则近期设计流量：Q=1.05×100000÷3600÷24=1.215 m³/s远期设计流量：Q=1.05×1.5×100000÷3600÷24=1.823 m³/s二、设计扬程（1）水泵扬程：H=HST+Σh式中HST 为水泵静扬程.Σh 包括压水管水头损失、吸水管路水头损失和泵站内部水头损失采用灵菱型式取水头部。
在最不利情况下的水头损失，即一条虹吸自流管检修时要求另一条自流管通过75%最大设计流量，取水头部到吸水间的全部水头损失为1米，则吸水间最高水面标高为4.36-1=39.36 米，最低水位标高为32.26-1=31.26 米。
正常情况时，Q=1.215/2=0.608 m³/s,一般不会淤泥，所以设计最小静扬程：HST=42.50-39.36=3.14 m设计最大静扬程：HST=42.50-31.26=11.24 m（2）输水管中的水头损失Σh设采用两条φ900 铸铁管，由徽城给水工程总平面图可知，泵站到净水输水管干线全长1000m，当一条输水管检修时，另一条输水管应通过75%设计流量，即：Q=0.75×1.823=1.367 m³/s，查水力计算表得管内流速v=2.16 m/s, 1000i=5.7m ,所以Σh=1.1×5.7×1000/1000=6.27m （式中1.1 系包括局部水头损失而加大的系数）。
（3）泵站内管路中的水头损失hp其值粗估为2 m（4）安全工作水头hp其值粗估为2 m综上可知，则水泵的扬程为:设计高水位时：Hmax=11.24+1+6.27+2+2=21.51 m设计低水位时：Hmin=3.14+1+6.27+2+2=13.41 m三、机组选型及方案比较：水泵选型有以下二种方案:方案一方案二水泵型号20sh-19 20sh-19A流量范围450─650L/s 36─560L/s扬程范围15─27m 14─23m轴功率148─137KW 108KW允许吸上真空高度4m 4m泵重量1950Kg 2000Kg电动机重量1530Kg 1380Kg功率190KW 135KW配带电动机型号JR-126─6 JS-126─6方案一: 一台20sh-19 型水泵(Q=450~650 l/s,H=15~27m, N=148~137KW),近期4 台，3 台工作，一台备用，远期增加一台，4 台工作，一台备用。
1设计资料 (1)1.1设计任务 (1)1.2课程设计题目 (1)2 计算 (1)2.1 流量和扬程的确定 (1)2.1.1 水泵站供水设计流量的计算 (1)2.1.2 水泵站供水扬程的计算 (1)2.1.3水泵站供水设计流量和扬程汇总 (3)2.2 水泵初选及方案比较 (4)2.2.1 选泵的主要依据 (4)2.2.2 选泵要点 (4)2.2.3水泵初选 (4)2.2.4 方案比较 (4)2.2.5方案比选分析 (5)2.3机组基础尺寸的确定 (5)2.3.1确定水泵基础尺寸以及水泵安装高度 (5)2.3.2绘制机组基础的尺寸草图 (5)2.4泵房的布置 (7)2.4.1组成 (7)2.4.2一般要求 (7)2.5布置机组与管道、确定泵房平面尺寸 (7)2.5.1机组的布置 (7)2.5.2确定泵房平面尺寸 (7)2.5.3确定水泵吸、压水管直径，并计算流速 (8)2.5.4 确定泵轴标高和机器间标高（绘制草图） (8)2.6泵站范围内吸、压水管路的精确水头损失的计算 (11)2.6.1计算吸水管路水头损失 (11)2.6.2计算压水管路水头损失 (11)2.6.3总水头损失 (11)2.7水泵校核 (12)2.7.1绘制单个水泵工作曲线 (12)2.7.2绘制两台泵并联的特性曲线 (12)2.7.3绘制最高时管道系统特性曲线 (13)2.8选择起重设备、确定泵房建筑高度 (14)2.8.1起重设备的选择 (14)2.8.2确定泵房建筑高度 (14)2.9选择附属设备 (15)2.9.1引水设备 (15)2.9.2排水系统 (16)2.9.3考虑通风良好 (16)1设计资料1.1设计任务本设计采用上学期进行的某城镇的给水管网设计成果，对该镇的净水处理厂的二级泵站进行设计。
1.2课程设计题目题目：某城镇给水二级泵站工艺设计。
2 计算2.1 流量和扬程的确定2.1.1 水泵站供水设计流量的计算原始资料给出，该市用于泵站设计计算的最高日设计用水量为41445m 3；在设计决定城市管网、二泵站、清水池、高位水池（水塔）的共同工作状况时，经方案比较后决定二泵站采用五级供水，0～5点时，每小时供水量为1.75%； 5~7点时，每小时供水量为4.5%； 7~20点时，每小时供水量为5.39%， 20~22点时, 每小时供水量为4%; 22~24点时, 每小时供水量为2.09% 则每级供水的的设计流量计算如下：一级供水：s L Q /47.201/h m 29.2575%7.11445431==⨯= 二级供水： s L Q /06.185/h m 03.8651%5.41445423==⨯= 三级供水： s L Q /52.620/h m 89.23325.39%1445433==⨯= 四级供水： s L Q /5.460/h m 8.65714%1445443==⨯=五级供水： s L Q /61.240/h 6.20m682.09%1445453==⨯= 根据城市最高时用水量供水曲线可知：最高时供水量为Q 最高时=Q 三级=2233.89 m 3/h消防供水：原始资料给出为2233.89+90×3.6 =2557.89m 3/h 2.1.2 水泵站供水扬程的计算（1）计算公式根据《水泵及水泵站》中的内容，向城市管网供水扬程可用如下公式计算：安全h H h H H sev ST +++=∑式中 H――总扬程，mH 2O ；H ST ――二泵站吸水池最低水位到控制点的地面高差，mH 2O ；∑h——总损失，包括管路损失和泵站损失，其中泵站内吸压水管路水头损失一般取值2mH sev ——管网中控制点所需的自由水头，mH 2O ； h 安全——安全水头，本设计取为2mH 2O 。
计算与说明一、泵房形式得选择及泵站平面布置泵房主体工程由机器间、配电室、控制室与值班室等组成。
机器间采用矩形半地下形式,以便于布置吸压水管路与室外管网平接,减少弯头水力损失,并紧靠吸水井西侧布置,直接从吸水井取水压送至管网。
值班室、控制室及配电室在机器间北侧,与泵房合并布置,与机器间用玻璃隔断分隔。
最北侧设有配电室,双回路电源用电缆引入。
平面布置示意图见图1。
图1二、泵站设计参数得确定1、设计流量该城市最高日用水量为41833、12由于分级供水可减小管网中水塔得调节容积,故本设计采用分级供水得形式。
二级泵站一般按最大日逐时用水变化曲线来确定各时段中泵得分级供水线。
参照相似城市得最大日用水量变化曲线,确定本设计分两级供水,并确定分级供水得流量。
泵站一级工作时得设计工作流量:泵站二级工作时得设计工作流量:2、设计扬程根据设计要求假设吸水井水面标高为318、83m。
则其中——设计扬程——静扬程(m);——吸水管路水头损失(m),粗估为1m;——压水管路水头损失(m),粗估为2m;——安全水头2m三、选择水泵1、水泵原则得基本原则选泵要点:(1)大小兼顾,调配灵活再用水量与所需得水压变化较大得情况下,选用性能不同得泵得台数越多,越能适应用水量变化得要求,浪费得能量越少。
(2)型号齐全,互为备用希望能选择同型号得泵并联工作,这样无论就是电机、电气设备得配套与设备管道配件得安装与制作均会带来很大得方便。
(3)合理得用尽各泵得高效段单级双吸就是离心泵就是给水工程中常见得一种离心泵(如SH型、SA型)。
她们得经济工作范围(即高效段),一般在之间(为泵铭牌上得额流量值)。
(4)近远相结合得观点在选泵得过程中应给予相当得重视,特别就是在经济发展活跃得地区与年代,以及扩建比较困难得取水泵站中,可考虑近期用小泵大基础得办法,近期发展采用还大泵轮以增大水量,远期采用换大泵得办法。
(5)大中型泵站需要选泵方案比较。
考虑因素:(1)泵得构造形式对泵房得大小、结构形式与泵房内部布置等有影响,因而对泵站得造价很有关系。
(2)应保证泵得正常吸水条件,在保证不发生汽蚀得前提就是下,应充分利用泵得允许席上真空高度,以减少泵得埋深,降低工程造价。
(3)应选择效率较高得泵,劲量选用大泵,因为一般而言大泵比小泵要要效率高,(4)根据供水对象对供水可靠性得不同要求,选用一定数量得备用泵,以满足在事故情况下得用水要求:①再不允许减少供水量得情况下,应有两套备用机组。
②允许短时间内减少供水量得情况下,备用泵只保证事故用水量。
③允许短时间内中断供水时,可只设一台备用泵,城市给水系统中得泵站,一般也只设一台备用泵,通常备用泵得型号可以与泵站中最大得工作泵相同。
④当管网中无水塔且泵站内机组较多时,也可考虑增设一台备用泵,它得型号与最长运行得工作泵相同。
(5)如果给水系统中就有足够大容积得高得水池或水塔时,可以部分或全部代替泵站进行短时间供水,则泵站中可不设备用泵,仅在仓库中贮存一套备用机组即可。
2、初选水泵本设计为了在一级供水就是进行灵活调度,减少能量浪费,利用选泵参考特性曲线选择几台水泵并联工作来满足一级供水流量与扬程得需要,在二级供水时,减少并联泵台数来满足二级供水需要。
在选泵参考特性曲线上作出设计扬程曲线,选取与其相交得水泵并联。
可选用KQSN300-M9型中开式单级双吸离心泵(一用一备)与KQSN350-M9型中开式单级双吸离心泵(一用一备)两种水泵组合来满足供水要求。
一级供水时,一台KQSN300-M9型水泵与一台KQSN350-M9型水泵并联供水,二级供水时,一台KQSN350-M9型水泵供水。
选一台KQSN350-M9型水泵加上变频装置改成变频泵,来增大调节范围,减少能量浪费。
所选水泵得性能见表2。
表23、确定电机表3四、机组布置与基础设计1、机组布置采用单行顺列布置,便于吸、压管路直进直出布置,减少水力损失,同时也可简化起吊设备。
2、基础尺寸查《给水排水设计手册第11册》得到KQSN300-M9型中开式单级双吸离心泵与KQSN400-M13型中开式单级双吸离心泵安装尺寸如表(mm):基础长度取2500mm;基础宽度B＝地角螺钉间距+(400～500)＝取1500mm;基础高度H＝其中——水泵重量(kg)——电机重量(kg)——基础长度(m)——基础宽度(m)——基础密度(kg/m3)(混凝土密度)最终确定KQSN300-M9型水泵基础占地。
同理KQSN350-M9型泵基础占地五、吸水管与压水管路设计1、管路布置根据当地条件,气候寒冷,泵房选用半地下式,吸、压水管可与室外0、7m冻土层下得管道平接。
每台水泵设有独立得吸水管直接从吸水井吸水,各泵在泵房内以横向联络管相连接,且以两条输水干管送至管网。
吸水井中最高水位为318、83m,吸水管上设闸阀,以便停泵检修时使用。
吸水井中最低水位为314、83m,此时水泵为自吸式引水,需要相应得引水设备,管路布置如图2所示。
图22、管径计算根据每台泵得设计流量初步选定吸水管与压水管管径,计算结果见表4。
水泵型号流量(L/s)吸水管压水管管径(mm) 流速(m/s) 1000i 管径(mm) 流速(m/s) 1000iKQSN300-M9 220 450 1、38 5、76 350 2、20 19、7 KQSN350-M9 320 600 1、13 2、69 400 2、47 21、1表4横向联络管得流量按一级供水量计算,,取。
每条输水管按近期一级供水量得75%考虑,即,取。
3、管路附件选配吸水管路选用Z41T-10型明杆楔式闸阀:DN450mm,L=510mm,DN600mm,L=600mm;选用偏心渐缩管:D=450/300mm,L=250mm;选用90°弯头。
压水管路选用Z41T-10型明杆楔式闸阀:DN350mm,L=450mm,DN400mm,L=480mm;选用H44T(X)-10型旋起式止回阀:DN350mm,L=800mm,重量300kg,DN400mm,L=900mm,重量508kg;联络管上闸阀采用Z41T-10型明杆楔式闸阀:DN500mm,L=540mm。
表5六、泵房机器间长度与宽度因电机功率大于55Kw,故基础间距需大于1、2m,本设计取2m,基础与墙壁间距取为2m。
除四个泵基础外,机器间右端按最大一台机组布置,设一块检修场地,平面尺寸为,故得机器间总长度:吸水管闸阀距墙取2m,压水管闸阀一侧留1、5m宽得检修通道,水泵基础与墙壁净距按水管配件安装得需要确定,故得机器间宽度:考虑到水泵出水侧就是管理、操作得主要通道, 水泵基础与墙壁净距不宜小于3m,机器间采取标准预制构件屋面梁,机器间平面尺寸最后确定为长24m,宽10m。
七、吸水井设计吸水井尺寸应满足安装水泵吸水管进口喇叭口得要求。
吸水井最低水位;水泵吸水管进口喇叭口大头直径;水泵吸水管进口喇叭口长度,;喇叭口距吸水井井壁距离;喇叭口之间得距离,取;喇叭口距吸水井井底距离;喇叭口淹没水深;吸水井井底标高:。
所以,吸水井长度为10800mm(根据水泵机组之间距离调整为20000mm),吸水井宽度为2700mm(最终调整为3000mm),吸水井高度为6770mm(包括超高0、37m)。
计算草图如下:九、复核水泵与电机根据已经确定得机组布置与管路情况,重新计算泵房内得管路水头损失,复核所需扬程,然后校核水泵机组。
取最不利管线,如图3所示。
图31.吸水管路水头损失DN450吸水管直长:,吸水管得沿程水头损失:吸水管路局部水头损失计算结果见表7。
管道直径/mm 管件阻力系数ζ流量/(L/s) 流速v/(m/s)水头损失450 喇叭口0、12201、38 0、10 0、010 90°弯头0、67 1、38 0、10 0、067 闸阀0、07 1、38 0、10 0、007450×300 偏心渐缩管0、19 3、11 0、49 0、093 合计0、177表7吸水管路水头损失:2、压管路水头损失压水DN350直管长DN500直管长压水管路沿程水头损失:压水管路局部水头损失计算见表8:表8压水管路总水头损失:从水泵吸水口到输水管上切换蝶阀之间得全部水头损失: 2.水泵得实际扬程可见初选水泵符合要求。
十、消防校核就二泵站来说,消防属于紧急情况。
消防用水其总量一般占整个城市或工厂得供水量得比例虽然不大,但因消防期间供水强度大,使整个给水系统负担突然加重。
因此,应作为一种特殊情况在泵站中加以考虑。
,按两处同时着火计,。
可见,使泵站得负荷增加8、9%,流量增为,可选用两台KQSN300-M9型泵与一台KQSN350-M9型泵并联运行满足消防用水需求。
校核以消防时最不利管径水头损失增加20%计,则=-+-+⨯+=H m349.4314.83(370.41349.40 1.872) 1.2264.028参照该泵得具体资料,所选泵可以满足消防时得要求。
十、泵安装高度得确定与泵房筒体高度计算1、水泵最大安装高度即泵轴距水面高度计算公式如下:式中——修正后采用得允许吸上真空度(m);——水泵厂给定得允许吸上真空度(m),取4、6m;——安装地点得大气压值(m),取9、8m;——实际水温下得饱与蒸汽压力(m),取0、18m。
则所以,考虑吸水井最低水位,取1、50m。
则泵轴标高十一、各工艺标高设计KQSN300-M9型泵轴标高为316、33m,由《给水排水设计手册第11册》可查KQSN300-M9型泵轴致基础顶面距离泵基础顶面标高=泵轴标高-泵轴致基础顶面距离基础高出泵房底按0、3m计,可得泵房室内地坪高程为其她工艺标高见表9。
水泵型号进水管中心标高/m泵轴致基础顶面高度/m泵轴标高/m出水管中心标高/m KQSN300-M9 316、090 0、680 316、330 316、020KQSN350-M9 316、201 0、825 316、475 316、119表9泵房室内地坪高程为315、350,室外地坪高程为319、500,故泵房为半地下式,地下部分高度为4、15m。
计算草图如下:2、起重设备最大起重设备为电机,重量为1530kg,故选用LX型电动单梁悬挂起重机,性能参数:最大起重量为2、0t,跨度8、0m,起升高度12m,选用ZDY12-4型电机,运行速度20m/min,配套CD1型电动葫芦,起升速度8m/min,运行速度20 m/min。
5、3、5、3 泵房筒体高度泵房高度计算公式如下:式中——泵房地面上高度(m);——单轨吊车梁得高度(m),取900mm;b——滑车高度及起重葫芦在钢丝绳绕紧状态下得长度(m),取900mm;d——起重绳得垂直长度(m),(对于水泵为0、85B);B——最大一台水泵或电机得宽度(m),B取1500mm;e——最大一台水泵或电机高度(m),取1、50m;h——吊起物底部与泵房进口处室内地坪高差(m),取2、0m;——泵房地面下高度(m)。
