实验六 广域网协议封装与验证配置

广域网协议的封装协议名称：广域网协议的封装一、目的和范围本协议旨在规定广域网（Wide Area Network，简称WAN）协议的封装方式，以实现数据在广域网中的传输和交换。

本协议适用于广域网设备之间的通信。

二、术语定义1. 广域网（Wide Area Network，WAN）：指覆盖广范围的网络，由多个局域网（Local Area Network，LAN）相互连接而成。

2. 协议封装（Protocol Encapsulation）：指在数据传输过程中，将上层协议的数据包封装到下层协议的数据包中，以实现数据在不同网络之间的传输。

三、协议封装方式1. 数据链路层封装广域网协议的封装在数据链路层进行，主要包括以下步骤：a. 帧封装：将上层协议的数据包封装到数据链路层的帧中，添加帧头和帧尾等必要字段。

b. MAC地址封装：在帧头中添加源MAC地址和目的MAC地址，以标识数据包的发送和接收方。

c. 网络类型封装：在帧头中添加网络类型字段，指明数据包所属的网络类型（如以太网、ATM等）。

d. CRC校验封装：在帧尾中添加CRC校验字段，用于检测数据传输过程中的错误。

2. 网络层封装广域网协议的封装在网络层进行，主要包括以下步骤：a. IP封装：将数据链路层的帧中的数据包提取出来，封装到网络层的IP数据包中。

b. 源IP地址和目的IP地址封装：在IP数据包头部添加源IP地址和目的IP 地址，以标识数据包的发送和接收方。

c. TTL封装：在IP数据包头部添加TTL（Time to Live）字段，用于限制数据包在网络中的生存时间。

d. IP选项封装：根据需要，可以在IP数据包头部添加一些可选字段，如记录路由信息等。

3. 传输层封装广域网协议的封装在传输层进行，主要包括以下步骤：a. TCP/UDP封装：将网络层的IP数据包提取出来，封装到传输层的TCP或UDP数据包中。

b. 源端口号和目的端口号封装：在TCP或UDP数据包头部添加源端口号和目的端口号，以标识数据包的发送和接收方。

4.1 广域网协议封装与PPP的PAP认证【项目情境】假设你是公司的网络管理员，公司为了满足不断增长的业务需求，申请了专线接入，当客户端路由器与ISP进行链路协商时，需要验证身份，以保证链路的安全性。

也是对ISP进行正常的交费与后续合作的重要保证。

要求链路协商时以明文的方式进行传输。

【项目目的】1.掌握广域网链路的多种封装形式。

2.掌握ppp协议的封装与PAP验证配置。

3.掌握PAP配置的测试方法、观察和记录测试结果。

4.了解PAP以明文方式，通过两次握手，完成验证的过程。

【相关设备】路由器两台、V.35线缆一对。

【项目拓扑】【项目任务】1.如上图搭建网络环境，并对两个路由器关闭电源，分别扩展一个同异步高速串口模块(WIC-2T)。

两个路由器之间使用V.35的同步线缆连接，RouterA的S0/1口连接的是DCE端，RouterB的S0/1口连接的是DTE端。

配置RouterA和RouterB的S0/1口地址。

在RouterA的S0/1口上配置同步时钟为64000。

2.在两个路由器的连接专线上封装广域网协议PPP，并查看端口的显示信息，测试两个路由器之间的联连性。

(封装的广域网协议还有：HDLC、X.25、Frame-relay、ATM，双方封装的协议必须相同，否则不通)3.在两个路由器的连接专线上建立PPP协议的PAP认证，RouterA 为被验证方，RouterB为验证方(即密码验证协议，双方通过两次握手，完成验证过程)，并测试两个路由器之间的联连性(明文方式进行密码验证，通过PPP的LCP层链路建立成功，两个路由器才可互通)。

先通过show running-config来查看配置。

4.在RouterB上启用debug命令验证配置，需要把S0/1进行一次shutdown再开启，观察和感受链路的建立和认证过程。

5.最后把配置以及ping的结果截图打包，以“学号姓名”为文件名，提交作业。

6.使用锐捷设备（2、3人一组）完成上面的步骤（端口见如下拓扑图）【实验命令】1.在两个路由器的连接专线上封装广域网协议PPPRouterA(config)#interface serial 0/1RouterA(config-if)#encapsulation pppRouterB(config)#interface serial 0/1RouterB(config-if)#encapsulation ppp2.查看封装端口的显示信息RouterA#show interfaces serial 0/13.在两个路由器的连接专线上建立PPP协议的PAP认证RouterA(config)#interface serial 0/1RouterA(config-if)#ppp pap sent-username RouterA password 0 123RouterB(config)#username RouterA password 0 123RouterB(config)#interface serial 0/1RouterB(config-if)#ppp authentication pap4.在RouterB上启用debug命令RouterB#debug ppp authenticationRouterB#debug ppp negotiation5.把RouterB 的S0/1进行一次shutdown再开启，观察和感受链路的建立和认证过程。

10级计网贺建广域网协议封装与验证实验实验背景：你是公司的网络管理员，两个分公司之间希望能够申请一条广域网专线进行连接。

现有思科路由器设备，希望你了解该设备的广域网接口所支持的协议，以确定选择哪种广域网链路。

公司为了满足不断增长的业务需求，申请了专线接入，你的客户端与ISP进行链路协商时要验证身份，配置路由器保证链路建立，并考虑其安全性。

实验步骤：串行链路均采用PPP封装；路由器之间的链路采用CHAP验证和PAP验证；路由协议均采用动态RIP协议。

任务1：配置路由器接口网关地址，设置串行链路的时钟频率。

任务2：配置动态路由协议。

任务3：验证连通性。

任务4：配置链路之间的安全验证。

任务5：测试安全验证的有效性。

实验拓扑：IP地址规划：实验配置过程：1.路由器R0、R1、R2基本配置Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host R0R0(config)#int f0/0R0(config-if)#ip add 192.168.1.1 255.255.255.0R0(config-if)#no shutR0(config-if)#exitR0(config)#int s0/0R0(config-if)#ip add 192.168.3.1 255.255.255.252R0(config-if)#clock rate 64000R0(config-if)#no shutR0(config-if)#exitRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host R1R1(config)#int s0/0R1(config-if)#ip add 192.168.3.2 255.255.255.252R1(config-if)#no shutR1(config-if)#exitR1(config)#int s0/1R1(config-if)#ip add 192.168.3.5 255.255.255.252R1(config-if)#no shutR1(config-if)#exitRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host R2R2(config)#int s0/0R2(config-if)#ip add 192.168.3.6 255.255.255.252R2(config-if)#clock rate 64000R2(config-if)#no shutR2(config-if)#exitR2(config)#int f0/0R2(config-if)#ip add 192.168.2.1 255.255.255.0 R2(config-if)#no shutR2(config-if)#exit2.配置路由协议RIP2R0>enR0#conf tR0(config)#router ripR0(config-router)#ver 2R0(config-router)#net 192.168.1.0R0(config-router)#net 192.168.3.0R0(config-router)#exitR1(config)#router ripR1(config-router)#ver 2R1(config-router)#net 192.168.3.0R1(config-router)#net 192.168.3.4R1(config-router)#exitR2(config)#router ripR2(config-router)#ver 2R2(config-router)#net 192.168.3.4R2(config-router)#net 192.168.2.0R2(config-router)#exit3.测试连通性PC0 ping PC1成功！ok4.配置链路安全性R0(config)#int s0/0R0(config-if)#encapsulation pppR0(config-if)#ppp authentication chapR0(config-if)#exitR0(config)#username R1 password ciscoR1(config)#int s0/0R1(config-if)#encapsulation pppR1(config-if)#ppp authentication chapR1(config-if)#exitR1(config)#username R0 password ciscoR1(config)#R1(config)#int s0/1R1(config-if)#encapsulation pppR1(config-if)#ppp auth papR1(config-if)#exitR1(config)#username cisco password 123R2(config)#int s0/0R2(config-if)#encapsulation pppR2(config-if)#ppp pap sent-username cisco password 123 R2(config-if)#exit5．测试安全验证的有效性PC0 ping PC1关闭路由器R1中接口s0/0之后R1#debug ppp authenticationPPP authentication debugging is onR1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int s0/0R1(config-if)#shutR1(config-if)#R1(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/0, changed state to upR1(config-if)#Serial0/0 IPCP: O CONFREQ [Closed] id 1 len 10Serial0/0 IPCP: I CONFACK [Closed] id 1 len 10Serial0/0 IPCP: O CONFREQ [Closed] id 1 len 10%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to up R1(config-if)#exit关闭路由器R1中接口s0/1之后R1#debug ppp authPPP authentication debugging is onR1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int s0/1R1(config-if)#shutR1(config-if)#no shutR1(config-if)#%LINK-5-CHANGED: Interface Serial0/1, changed state to upR1(config-if)#Serial0/1 PAP: I AUTH-REQ id 17 len 15Serial0/1 PAP: Authenticating peerSerial0/1 PAP: Phase is FORWARDING, Attempting Forward%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/1, changed state to up 到此广域网协议封装与验证实验完成！。

路由器广域网封装协议步骤说明实验四：DCR-2626设备telnet密码//路由器设置telnetusername abcd password 0 abcdaaa authentication login default localaaa authentication enable default none实验五：路由器串口PPP协议认证方式。

CHAP方式：R1_config#aaa authentication ppp default local （定义名为shenzhou，本地数据验证的aaa验证方法）R1_config#username R2 password 0 shenzhou（设置账号密码）R1_config#int s0/1R1_config_s0/1#ip add 192.168.1.1 255.255.255.252R1_config_s0/1#physical-layer speed 2048000R1_config_s0/1#encapsulation ppp（封装PPP协议）R1_config_s0/1#ppp authentication chap （设置验证方式）R1_config_s0/1#ppp chap hostname R1（设置发送给对方验证的账号）R2_config#aaa authentication ppp default local（定义名为shenzhou，本地数据验证的aaa验证方法）R2_config#username R1 password 0 shenzhou（设置账号密码）R2_config#int s0/1R2_config_s0/1#ip add 192.168.1.1 255.255.255.252R2_config_s0/1#encapsulation ppp（封装PPP协议）R2_config_s0/1#ppp authentication chap shenzhou（设置验证方式）R2_config_s0/1#ppp chap hostname R2（设置发送给对方验证的账号）实验六：PAP方式：R1_config#aaa authentication ppp shenzhou local（定义名为shenzhou，本地数据验证的aaa验证方法）R1_config#username R2 password 0 shenzhou（设置账号密码）R1_config#int s0/1R1_config_s0/1#ip add 192.168.1.1 255.255.255.252R1_config_s0/1#physical-layer speed 2048000R1_config_s0/1#encapsulation ppp（封装PPP协议）R1_config_s0/1#ppp authentication pap shenzhou（设置验证方式）R1_config_s0/1#ppp pap sent-username R1 password shenzhou（设置发送给对方验证的账号）R2_config#aaa authentication ppp shenzhou local（定义名为shenzhou，本地数据验证的aaa验证方法）R2_config#username R1 password 0 shenzhou（设置账号密码）R2_config#int s0/1R2_config_s0/1#ip add 192.168.1.1 255.255.255.252R2_config_s0/1#encapsulation ppp（封装PPP协议）R2_config_s0/1#ppp authentication pap shenzhou（设置验证方式）R2_config_s0/1# ppp pap sent-username R2 password shenzhou（设置发送给对方验证的账号）。

实验八 路由器广域网HDLC封装的配置 一、实验目的1．进一步理解串行接口的功能2．认识串行接口常用的接线种类及其对配置的影响3．熟练掌握串行接口配置的要素4．理解串行接口链路封装协议 PPP的层次5．掌握HDLC封装配置二、应用环境1．企业环境中异地的互连通常要经过第三方的网络，比如网通、电信等等，所以与局域网的配置不同。

2．广域网通常需要付费、带宽比较有限、可靠性相比局域网要低。

三、实验设备及材料1．DCR-1750路由器1台2．DCR-1702路由器1台3．PC机一台4．Console线揽一条5．网线一根6．CR-V35MT一条7．CR-V35FC一条四、实验拓扑图五、实验内容与要求1．先用带外配置对路由器进行初始化，并配置IP地址为：192.168.10.101/24 2．PC机的IP地址为：192.168.10.102/243．在 Router-A中使用 show running-config 命令察看设备串行接口的配置标识并记录4．在 Router-B中使用 show running-config 命令察看设备串行接口的配置标识并记录5．封装 HDLC 协议①．在 Router-A中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。

②．在 Router-B中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。

③．在 Router-A串行接口的配置模式下，配置时钟频率。

在 Router-A串行接口的配置模式下，配置时钟频率。

在 Router-A串行接口的配置模式下，配置时钟频率。

④．再次查看串行接口状态，直到端口状态稳定为 UP 状态六、实验步骤第一步：路由器恢复出厂默认值图8-1 路由器默认默认值第二步：设置Router-A接口地址及封装HDLC协议并设置时钟频率图8-2 Router-A的接口地址及封装HDLC协议第三步：查看Router-A的接口配置结果图8-3 查看Router-A的接口配置 第四步：设置Router-B接口地址及封装HDLC协议图8-4 Router-B的接口地址及封装HDLC协议 第五步：查看Router-B的接口配置结果图8-5 查看Router-B的接口配置第六步：测试两台路由器串口之间的连通性图8-6 测试连通性七、注意事项和排错1．注意查看接口状态，接口和协议都必须是UP2．CR-V35FC所连接的接口为DCE，CR-V35MT所连接的接口为DTE 3．协议是DOWN,通常是封装不匹配、DCE时钟没有配置4．接口是DOWN，通常是线缆故障5．在实际工作中，DCE设备通常由服务提供商配置，本实验是模拟环境八、共同思考1．如果没有指明封装协议，默认的是什么协议？2．为什么要配置DCE的时钟频率？九、本次实验总结1设置HDLC协议封装的配置(Router-A)Router-A_config#interface serial 1/1Router-A_config_s1/1#encapsulation hdlcRouter-A_config_s1/1#physical-layer speed 640002设置PPP协议封装CHAP验证的配置(Router-B)Router-B_config#interface serial 0/2Router-B_config_s1/1#encapsulation hdlc3. 查看路由器接口状态①、查看快速以太网口Router-A #show interface fastethernet 0/0②、查看串口Router-A # show interface serial 1/14．在路由器上测试串口连通性Router-A #ping 192.168.10.1025．路由器恢复出厂默认值Router#delete 删除所有配置文件Router#reboot重新启动路由器************************************************************注：每次做完实验之后要把路由器恢复出厂默认值。

广域网协议配置【实验目的】●掌握PPP协议的基本配置。

●掌握PPP协议验证的配置。

【实验仪器和设备】●交换机2台、路由器2台、标准网线2条、计算机2台RTBPCB【实验内容】在模拟的点到点链路上配置PPP协议、PAP验证和CHAP验证。

【实验原理和步骤】任务一：PPP协议基本配置步骤一：运行超级终端并初始化路由器配置将PC（或终端）的串口通过标准Console电缆与交换机的Console口连接。

电缆的RJ-45头一端连接路由器的Console口；9针RS-232接口一端连接计算机的串行口。

检查设备的软件版本及配置信息，确保各设备软件版本符合要求，所有配置为初始状态。

如果配置不符合要求，请学生在用户视图下擦除设备中的配置文件，然后重启设备以使系统采用缺省的配置参数进行初始化。

步骤二：依据规划建立两台路由器之间的物理连接将两台路由器的S1/0接口通过V35电缆连接，然后在RTA上执行命令display interfaceserial5/0，根据其输出信息可以看到：Serial5/0 current state： up Line protocol current state： upLink layer protocol is： ppp在RTB上执行同样的命令并查看如上信息，通过如上输出信息可以得知，路由器串口默认的链路层封装协议是ppp。

步骤三：配置路由器广域网接口IP地址在RTA上配置广域网接口S5/0的IP地址。

请补充完整的配置命令：[RTA]interface Serial 5/0[RTA-Serial5/0] ip address 10.1.1.1 30 在RTB上也完成广域网接口IP地址配置。

在RTA的S5/0接口模式下，执行命令display this,可以看到：interface Serial5/0link-protocol pppip address 10.1.1.1 32 ,根据此信息检查并核实配置的正确性。

广域网协议的封装【实验名称】广域网协议的封装【实验目的】掌握广域网协议的封装类型和封装方法【背景描述】你是公司的网络管理员，两个分公司之间希望能够申请一条广域网专线进行连接。

公司现有锐捷路由器两台，希望你了解该设备的广域网接口所支持的协议，以确定选择哪一种广域网链路。

【技术原理】常见广域网专线技术有，DDN专线、PSTN/ISDN专线、帧中继专线、X.25专线等。

数据链路层提供各种专线技术的协议，主要有PPP、HDLC、X.25、Frame-relay以及ATM等。

【实现功能】查看路由器广域网接口支持的数据链路层协议，并进行正确的封装。

【实验设备】R1762路由器（1台）【实验拓扑】【实验步骤】步骤一查看广域网接口默认的封装类型：Router1# show interface serial 1/2serial 1/2 is UP , line protocol is UP //查看接口的状态，是否为UP Hardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 1.1.1.2/24 //查看接口IP地址的配置MTU 1500 bytes, BW 512 Kbit //查看接口的带宽为512K Encapsulation protocol is HDLC, loopback not set//默认的封装协议是HDLC Keepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1Queueing strategy: WFQ5 minutes input rate 17 bits/sec, 0 packets/sec5 minutes output rate 17 bits/sec, 0 packets/sec511 packets input, 11242 bytes, 0 no bufferReceived 511 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort511 packets output, 11242 bytes, 0 underruns0 output errors, 0 collisions, 1 interface resets1 carrier transitionsV35 DTE cable //该接口为DTE 端DCD=up DSR=up DTR=up RTS=up CTS=up步骤二查看广域网接口支持的封装类型：RouterA(config)#interface serial 1/2RouterA(config-if)#encapsulation ?//encapsulation是封装数据链路层协议的命令frame-relay Frame Relay networks //帧中继协议hdlc serial HDLC synchronous //高级数据链路控制协议lapb LAPB(X.25 Level 2) //X.25的二层协议ppp Point-to-Point protocol //PPP点到点协议x25 X.25/ /X.25协议步骤三更改广域网接口的封装类型：PPP封装RouterA(config)#interface serial 1/2 //进行serial 1/2RouterA(config-if)#encapsulation ppp //将接口协议封装为PPP RouterA(config-if)#endRouterA#show interface serial 1/2 //查看接口的封装协议serial 1/2 is UP , line protocol is DOWNHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 192.168.1.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is PPP, loopback not setKeepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1LCP Reqsent //PPP协议相关参数Closed: ipcpQueueing strategy: FIFOOutput queue 0/40, 0 drops;Input queue 0/75, 0 drops5 minutes input rate 14 bits/sec, 0 packets/sec5 minutes output rate 36 bits/sec, 0 packets/sec403 packets input, 8866 bytes, 0 no bufferReceived 246 broadcasts, 0 runts, 0 giants15 input errors, 0 CRC, 15 frame, 0 overrun, 0 abort1011 packets output, 29156 bytes, 0 underruns0 output errors, 0 collisions, 59 interface resets1 carrier transitionsV35 DCE cableDCD=up DSR=up DTR=up RTS=up CTS=upFrame-Relay封装RouterA(config)#interface serial 1/2 //进行serial 1/2RouterA(config-if)#encapsulation frame-relay//将接口协议封装为帧中继RouterA(config-if)#endRouterA#show interface serial 1/2 //查看接口的封装协议serial 1/2 is UP , line protocol is UPHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 192.168.1.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is FRAME RELAY, loopback not set//封装协议Keepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1LMI enq sent 1, LMI status recvd 0, LMI update recvd 0, DTE LMI upLMI enq recvd 0, LMI status sent 0, LMI update sent 0LMI DLCI 0 LMI type is CCITT, frame relay DTE interface broadcasts 0//帧中继协议相关参数Queueing strategy: FIFOOutput queue 0/40, 0 drops;Input queue 0/75, 0 drops5 minutes input rate 15 bits/sec, 0 packets/sec5 minutes output rate 36 bits/sec, 0 packets/sec405 packets input, 8910 bytes, 0 no bufferReceived 246 broadcasts, 0 runts, 0 giants15 input errors, 0 CRC, 15 frame, 0 overrun, 0 abort1017 packets output, 29239 bytes, 0 underruns0 output errors, 0 collisions, 61 interface resets1 carrier transitionsV35 DCE cableDCD=up DSR=up DTR=up RTS=up CTS=upX.25封装RouterA(config)#interface serial 1/2 //进行serial 1/2 RouterA(config-if)#encapsulation X25 //将接口协议封装为X.25 RouterA(config-if)#endRouterA#show interface serial 1/2 //查看接口的封装协议serial 1/2 is UP , line protocol is DOWNHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 192.168.1.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is X.25, loopback not set //查看封装协议Keepalive interval is 0 sec , no setCarrier delay is 2 secRXload is 1 ,Txload is 1LAPB DTE, modulo 8, k 7, N1 12056, N2 20T1 3000, interface outage (partial T3) 0, T4 0State SABMSENT, VS 0, VR 0, Remote VR 0, Retransmissions 2Queues: U/S frames 0, I frames 0, unack. 0, reTx 0IFRAMEs 0/0 RNRs 0/0 REJs 0/0 SABM/Es 2/0 FRMRs 0/0 DISCs 0/0X25 DTE, address , state R1, modulo 8Defaults: DEF encapsulation, idle 0, nvc 3input/output window sizes 2/2, packet sizes 128/128 Timers: T20 180, T21 200, T22 180, T23 180, TH 0Channels: Incoming-only none, Two-way 1-1024, Outgoing-only noneRESTARTs 0/0 CALLs 0+0/0+0/0+0 DIAGs 0/0//X.25协议相关参数Queueing strategy: FIFOOutput queue 0/40, 0 drops;Input queue 0/75, 0 drops5 minutes input rate 16 bits/sec, 0 packets/sec5 minutes output rate 32 bits/sec, 0 packets/sec407 packets input, 8954 bytes, 0 no bufferReceived 246 broadcasts, 0 runts, 0 giants15 input errors, 0 CRC, 15 frame, 0 overrun, 0 abort1021 packets output, 29269 bytes, 0 underruns0 output errors, 0 collisions, 61 interface resets1 carrier transitionsV35 DCE cableDCD=up DSR=up DTR=up RTS=up CTS=up【注意事项】封装广域网协议时，要求V.35线缆的两个端口封装协议一致，否则无法建立链路。

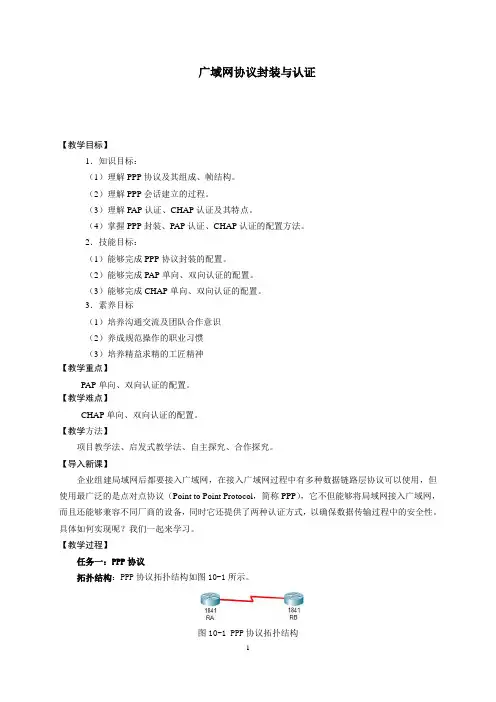

广域网协议封装与认证【教学目标】1．知识目标：（1）理解PPP协议及其组成、帧结构。

（2）理解PPP会话建立的过程。

（3）理解PAP认证、CHAP认证及其特点。

（4）掌握PPP封装、PAP认证、CHAP认证的配置方法。

2．技能目标：（1）能够完成PPP协议封装的配置。

（2）能够完成PAP单向、双向认证的配置。

（3）能够完成CHAP单向、双向认证的配置。

3．素养目标（1）培养沟通交流及团队合作意识（2）养成规范操作的职业习惯（3）培养精益求精的工匠精神【教学重点】PAP单向、双向认证的配置。

【教学难点】CHAP单向、双向认证的配置。

【教学方法】项目教学法、启发式教学法、自主探究、合作探究。

【导入新课】企业组建局域网后都要接入广域网，在接入广域网过程中有多种数据链路层协议可以使用，但使用最广泛的是点对点协议（Point to Point Protocol，简称PPP），它不但能够将局域网接入广域网，而且还能够兼容不同厂商的设备，同时它还提供了两种认证方式，以确保数据传输过程中的安全性。

具体如何实现呢？我们一起来学习。

【教学过程】任务一：PPP协议拓扑结构：PPP协议拓扑结构如图10-1所示。

图10-1 PPP协议拓扑结构所需设备：路由器（型号1841）两台、V.35线一根。

规划IP地址：路由器RA端口s0/0/0的IP地址：192.168.0.1/24。

路由器RB端口s0/0/0的IP地址：192.168.0.2/24。

设备连线：路由器RA端口s0/0/0→路由器RB端口s0/0/0。

任务要求：在路由器RA和RB的s0/0/0端口上封装PPP协议。

知识点链接：4．封装PPP协议的配置路由器串行端口默认封装的是HDLC协议，如果要封装PPP协议，使用如下命令配置。

Router(config-if)#interface 串口Router(config-if)#encapsulation ppp配置时，需要在两个串口上都配置，另外，串行端口上除了可以封装PPP协议外，还可以封装高级数据链路控制协议（HDLC）、帧中继链路协议（Frame-relay）、封装X.25分组交换协议等。

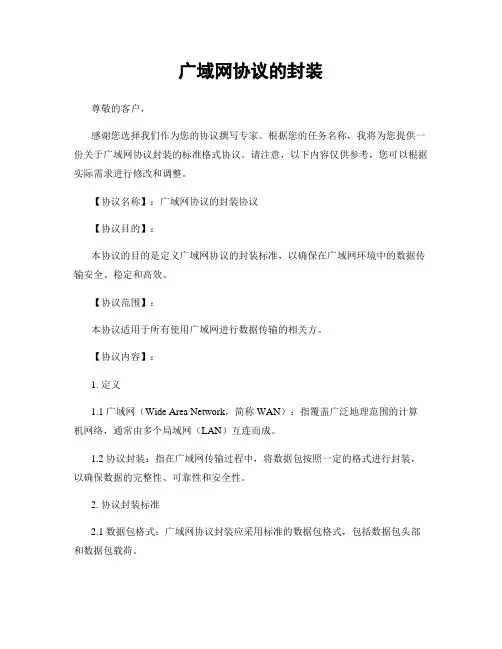

广域网协议的封装尊敬的客户，感谢您选择我们作为您的协议撰写专家。

根据您的任务名称，我将为您提供一份关于广域网协议封装的标准格式协议。

请注意，以下内容仅供参考，您可以根据实际需求进行修改和调整。

【协议名称】：广域网协议的封装协议【协议目的】：本协议的目的是定义广域网协议的封装标准，以确保在广域网环境中的数据传输安全、稳定和高效。

【协议范围】：本协议适用于所有使用广域网进行数据传输的相关方。

【协议内容】：1. 定义1.1 广域网（Wide Area Network，简称WAN）：指覆盖广泛地理范围的计算机网络，通常由多个局域网（LAN）互连而成。

1.2 协议封装：指在广域网传输过程中，将数据包按照一定的格式进行封装，以确保数据的完整性、可靠性和安全性。

2. 协议封装标准2.1 数据包格式：广域网协议封装应采用标准的数据包格式，包括数据包头部和数据包载荷。

2.2 数据包头部：数据包头部应包含必要的信息，如源地址、目标地址、协议类型等，以便于数据的正确路由和处理。

2.3 数据包载荷：数据包载荷应包含待传输的数据，可以是文本、图片、音频等各种形式的数据。

3. 封装过程3.1 数据封装：在发送端，数据包应按照协议规定的格式进行封装，包括添加头部信息和载荷数据。

3.2 数据解封：在接收端，数据包应按照协议规定的格式进行解封，以获取原始数据。

4. 协议安全性4.1 数据加密：为确保数据的安全性，在协议封装过程中，可以采用加密算法对数据进行加密处理。

4.2 认证机制：为防止未经授权的访问，协议封装可以包含认证机制，对发送方和接收方进行身份验证。

5. 协议性能优化5.1 压缩算法：为提高数据传输效率，协议封装可以采用压缩算法对数据进行压缩处理。

5.2 数据分片：为适应不同网络环境下的传输需求，协议封装可以将数据分割成多个较小的数据包进行传输。

6. 协议维护与更新6.1 维护责任：协议的维护责任由协议的发布方承担，包括修复漏洞、更新功能等。

第讲广域网协议封装与验证在计算机网络中，广域网（WAN）是指覆盖比局域网（LAN）更广范围的网络，通常是跨越城市、省份或国家级别的跨越性网络。

在广域网中，不同计算机和网络必须可以相互通信，这就需要协议封装和验证。

广域网协议封装在广域网中，不同的计算机和网络可能使用不同的协议进行通信。

为了使他们之间可以互相通信，就需要进行协议封装。

协议封装是指在传输数据时，将数据加上一个协议头或协议尾，以便于数据在传输过程中被正确处理。

在网络通信中，协议封装通常分为三层：应用层封装应用层协议封装是指在应用程序中，将数据添加上应用层的协议头和协议尾，以便于在网络中传输。

常用的应用层协议有HTTP、FTP、SMTP等。

传输层封装传输层协议封装是指在传输层中，将应用层封装好的数据再添加上传输层的协议头和协议尾，以便于在网络中传输。

常用的传输层协议有TCP、UDP等。

网络层封装网络层协议封装是指在网络层中，将传输层封装好的数据再添加上网络层的协议头和协议尾，以便于在网络中传输。

常用的网络层协议有IP协议、ICMP协议等。

广域网协议验证为了保证网络通信的可靠性，需要对不同层次的协议进行验证。

常用的协议验证方法有：IP地址验证在网络层中，IP地址验证是对数据包发送方和接收方IP地址的验证。

IP地址应该是合法的IP地址，而且适当地处于广域网的地址段内。

数据长度验证传输层和网络层的数据长度也需要进行验证。

这样可以保证数据包的长度不会超过一定范围，同时防止恶意攻击者在数据包中放入大量的数据垃圾。

TCP协议验证在传输层中，TCP协议验证是一个重要的协议验证方法。

TCP协议可确保无丢包和数据完整性。

在网络通信中，TCP协议验证通常包括连接建立、数据传输、连接释放等。

需要特别注意的是，在广域网通信中，由于其跨级性，网络安全成为一个重要的问题。

对于一些敏感数据，需要采用加密等更加安全可靠的协议进行传输。

在广域网通信中，协议封装和验证是保障数据安全和可靠性的重要手段。

广域网协议的封装协议名称：广域网协议的封装一、引言本协议旨在规范广域网（WAN）协议的封装方式，确保数据在广域网中的传输安全、高效和可靠。

二、背景随着信息技术的快速发展，广域网的应用范围不断扩大。

为了满足不同网络设备之间的互联需求，封装协议的设计和使用变得至关重要。

本协议旨在提供一种通用的广域网协议封装标准，以便各种网络设备能够无缝地进行数据传输。

三、协议封装格式1. 数据帧头部- 源地址：4字节，表示数据源的物理地址。

- 目标地址：4字节，表示数据目标的物理地址。

- 协议类型：2字节，表示封装的协议类型。

- 标志位：1字节，用于标识数据帧的特殊属性。

- 长度：2字节，表示数据帧的长度。

2. 数据帧负载- 数据：根据协议类型的不同，数据帧的负载可以是各种格式的数据。

3. 数据帧尾部- 帧校验码：2字节，用于校验数据帧的完整性和准确性。

四、协议封装流程1. 获取待封装的数据。

2. 构建数据帧头部，包括源地址、目标地址、协议类型、标志位和长度。

3. 将数据帧头部与待封装的数据拼接成完整的数据帧。

4. 计算数据帧的帧校验码。

5. 将帧校验码添加到数据帧尾部。

6. 将封装后的数据帧发送到广域网中。

五、协议封装示例假设我们要封装一个以太网协议数据包，具体步骤如下：1. 获取待封装的以太网数据包。

2. 构建数据帧头部，源地址为00:11:22:33:44:55，目标地址为AA:BB:CC:DD:EE:FF，协议类型为0x0800（表示IP协议），标志位为0，长度为数据帧长度。

3. 将数据帧头部与待封装的以太网数据包拼接成完整的数据帧。

4. 计算数据帧的帧校验码。

5. 将帧校验码添加到数据帧尾部。

6. 将封装后的数据帧发送到广域网中。

六、协议封装的优势1. 数据传输安全性：通过封装协议，可以对数据进行加密、认证等安全措施，确保数据在广域网中的传输安全性。

2. 数据传输效率：封装协议可以对数据进行压缩、优化等处理，提高数据传输效率，减少网络带宽的消耗。

大连理工大学本科实验报告课程名称:网络工程实验学院(系:软件学院专业:软件工程班级:090学号:200992学生姓名:2011年7 月7 日大连理工大学实验报告学院(系:软件学院专业:软件工程班级:090姓名:学号:200992 组:12 ___实验时间:2011.7.7 实验室:C310 实验台:12指导教师签字:成绩:实验六:广域网协议配置一、实验目的两台路由器之间的PPP和Frame Relay协议配置二、实验原理和内容1、路由器的基本工作原理2、配置路由器的方法和命令3、PPP的基本原理及配置4、Frame Relay协议的基本原理及配置三、实验环境以及设备2台路由器、2台Pc机、双绞线若干四、实验步骤(操作方法及思考题{警告:路由器高速同异步串口(即S口连接电缆时,无论插拔操作,必须在路由器电源关闭情况下进行;严禁在路由器开机状态下插拔同/异步串口电缆,否则容易引起设备及端口的损坏。

}1、请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将两台路由器的配置清空,以免以前实验留下的配置对本实验产生影响。

2、在确保路由器电源关闭情况下,按照下图联线组建实验环境。

配置IP地址,以及配置PC 202.0.0.2 的缺省网关为 202.0.0.1,PC 202.0.1.2 的缺省网关为202.0.1.1。

202.0.0.2/24202.0.1.2/24192.0.0.1/24192.0.0.2/24202.0.0.1/24202.0.1.1/24S0S0E0E0交叉线交叉线AR18-12AR28-113、在两台路由器上都启动RIP ,目标是使两台PC 机之间能够ping 通。

请将为达到此目标而在两台路由器上执行的启动RIP 的命令写到实验报告中。

你们的两台PC 机之间ping 通了吗?在缺省情况下,两台路由器的串口之间使用的是哪种广域网协议?(15分答:能[Quidway]interface serial 0/0[Quidway-serial0/0]ip address 192.0.0.2 24[Quidway-Serial0/0]shutdown[Quidway-Serial0/0]undo shutdown[Quidway-serial0/0]interface Ethernet 0/0[Quidway-Ethernet0/0]ip address 202.0.1.1 24[Quidway-Serial0/0]rip[Quidway-rip]network all4、PPP 协议PAP 验证配置:(1 配置AR18-12为验证方,AR28-11为被验证方,然后测试两台PC 机之间是否能够ping通。
