广域网协议封装实验报告

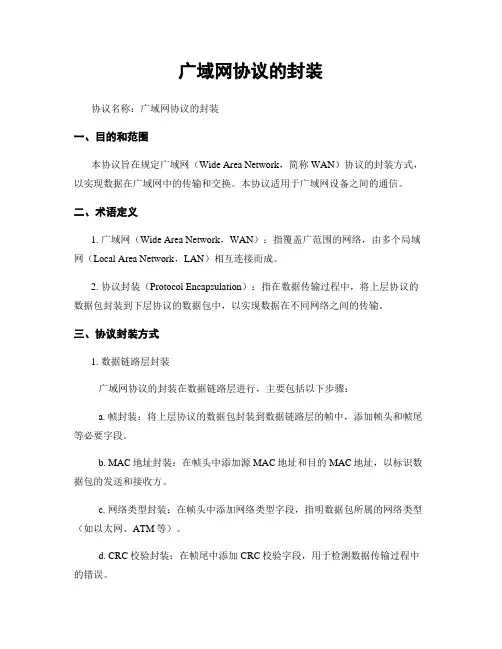

广域网协议的封装协议名称：广域网协议的封装一、目的和范围本协议旨在规定广域网（Wide Area Network，简称WAN）协议的封装方式，以实现数据在广域网中的传输和交换。

本协议适用于广域网设备之间的通信。

二、术语定义1. 广域网（Wide Area Network，WAN）：指覆盖广范围的网络，由多个局域网（Local Area Network，LAN）相互连接而成。

2. 协议封装（Protocol Encapsulation）：指在数据传输过程中，将上层协议的数据包封装到下层协议的数据包中，以实现数据在不同网络之间的传输。

三、协议封装方式1. 数据链路层封装广域网协议的封装在数据链路层进行，主要包括以下步骤：a. 帧封装：将上层协议的数据包封装到数据链路层的帧中，添加帧头和帧尾等必要字段。

b. MAC地址封装：在帧头中添加源MAC地址和目的MAC地址，以标识数据包的发送和接收方。

c. 网络类型封装：在帧头中添加网络类型字段，指明数据包所属的网络类型（如以太网、ATM等）。

d. CRC校验封装：在帧尾中添加CRC校验字段，用于检测数据传输过程中的错误。

2. 网络层封装广域网协议的封装在网络层进行，主要包括以下步骤：a. IP封装：将数据链路层的帧中的数据包提取出来，封装到网络层的IP数据包中。

b. 源IP地址和目的IP地址封装：在IP数据包头部添加源IP地址和目的IP 地址，以标识数据包的发送和接收方。

c. TTL封装：在IP数据包头部添加TTL（Time to Live）字段，用于限制数据包在网络中的生存时间。

d. IP选项封装：根据需要，可以在IP数据包头部添加一些可选字段，如记录路由信息等。

3. 传输层封装广域网协议的封装在传输层进行，主要包括以下步骤：a. TCP/UDP封装：将网络层的IP数据包提取出来，封装到传输层的TCP或UDP数据包中。

b. 源端口号和目的端口号封装：在TCP或UDP数据包头部添加源端口号和目的端口号，以标识数据包的发送和接收方。

广域网协议的封装协议名称：广域网协议的封装一、引言本协议旨在规范广域网协议的封装方式，确保数据在广域网传输过程中的安全性、可靠性和高效性。

本协议适用于广域网通信设备和系统的设计、开发和运维过程中。

二、术语定义1. 广域网（Wide Area Network，简称WAN）：指覆盖范围广、跨越较大地理区域的计算机网络。

2. 协议封装（Protocol Encapsulation）：指将数据包按照特定的协议格式进行封装和解封装的过程。

3. 数据链路层（Data Link Layer）：指OSI模型中的第二层，负责将网络层传输的数据分组封装成帧，并进行错误检测和纠正。

4. 网络层（Network Layer）：指OSI模型中的第三层，负责将数据分组从源主机发送到目标主机。

三、协议封装的基本原则1. 封装格式：协议封装应采用标准的封装格式，如以太网帧格式、PPP封装格式等，以确保与其他设备和系统的兼容性。

2. 封装字段：协议封装应包含必要的字段，如源地址、目标地址、协议类型等，以便接收方正确解析和处理数据包。

3. 封装协议：协议封装应选择适合广域网传输的协议，如IP协议、MPLS协议等，以提供可靠的数据传输和路由功能。

4. 封装效率：协议封装应考虑广域网传输的带宽和延迟特性，尽量减少封装开销，提高数据传输效率。

5. 封装安全：协议封装应支持数据加密和身份认证等安全机制，以保护数据在广域网传输过程中的机密性和完整性。

四、常用的广域网协议封装方式1. IP封装：将数据包封装为IP数据报的格式，包括源IP地址、目标IP地址、协议类型和数据等字段。

IP封装适用于基于IP网络的广域网通信。

2. MPLS封装：将数据包封装为MPLS标签的格式，包括标签头、标签值和数据等字段。

MPLS封装适用于基于MPLS网络的广域网通信，可提供更好的路由和负载均衡能力。

3. PPP封装：将数据包封装为PPP帧的格式，包括起始标志、地址、控制、协议和数据等字段。

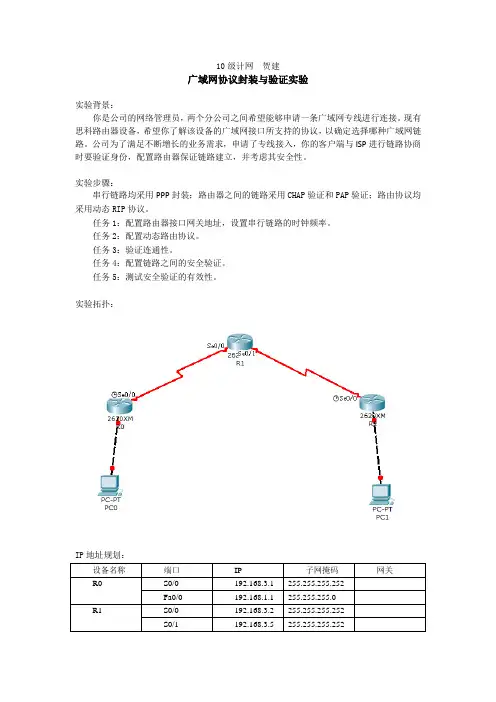

10级计网贺建广域网协议封装与验证实验实验背景：你是公司的网络管理员，两个分公司之间希望能够申请一条广域网专线进行连接。

现有思科路由器设备，希望你了解该设备的广域网接口所支持的协议，以确定选择哪种广域网链路。

公司为了满足不断增长的业务需求，申请了专线接入，你的客户端与ISP进行链路协商时要验证身份，配置路由器保证链路建立，并考虑其安全性。

实验步骤：串行链路均采用PPP封装；路由器之间的链路采用CHAP验证和PAP验证；路由协议均采用动态RIP协议。

任务1：配置路由器接口网关地址，设置串行链路的时钟频率。

任务2：配置动态路由协议。

任务3：验证连通性。

任务4：配置链路之间的安全验证。

任务5：测试安全验证的有效性。

实验拓扑：IP地址规划：实验配置过程：1.路由器R0、R1、R2基本配置Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host R0R0(config)#int f0/0R0(config-if)#ip add 192.168.1.1 255.255.255.0R0(config-if)#no shutR0(config-if)#exitR0(config)#int s0/0R0(config-if)#ip add 192.168.3.1 255.255.255.252R0(config-if)#clock rate 64000R0(config-if)#no shutR0(config-if)#exitRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host R1R1(config)#int s0/0R1(config-if)#ip add 192.168.3.2 255.255.255.252R1(config-if)#no shutR1(config-if)#exitR1(config)#int s0/1R1(config-if)#ip add 192.168.3.5 255.255.255.252R1(config-if)#no shutR1(config-if)#exitRouter>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#host R2R2(config)#int s0/0R2(config-if)#ip add 192.168.3.6 255.255.255.252R2(config-if)#clock rate 64000R2(config-if)#no shutR2(config-if)#exitR2(config)#int f0/0R2(config-if)#ip add 192.168.2.1 255.255.255.0 R2(config-if)#no shutR2(config-if)#exit2.配置路由协议RIP2R0>enR0#conf tR0(config)#router ripR0(config-router)#ver 2R0(config-router)#net 192.168.1.0R0(config-router)#net 192.168.3.0R0(config-router)#exitR1(config)#router ripR1(config-router)#ver 2R1(config-router)#net 192.168.3.0R1(config-router)#net 192.168.3.4R1(config-router)#exitR2(config)#router ripR2(config-router)#ver 2R2(config-router)#net 192.168.3.4R2(config-router)#net 192.168.2.0R2(config-router)#exit3.测试连通性PC0 ping PC1成功！ok4.配置链路安全性R0(config)#int s0/0R0(config-if)#encapsulation pppR0(config-if)#ppp authentication chapR0(config-if)#exitR0(config)#username R1 password ciscoR1(config)#int s0/0R1(config-if)#encapsulation pppR1(config-if)#ppp authentication chapR1(config-if)#exitR1(config)#username R0 password ciscoR1(config)#R1(config)#int s0/1R1(config-if)#encapsulation pppR1(config-if)#ppp auth papR1(config-if)#exitR1(config)#username cisco password 123R2(config)#int s0/0R2(config-if)#encapsulation pppR2(config-if)#ppp pap sent-username cisco password 123 R2(config-if)#exit5．测试安全验证的有效性PC0 ping PC1关闭路由器R1中接口s0/0之后R1#debug ppp authenticationPPP authentication debugging is onR1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int s0/0R1(config-if)#shutR1(config-if)#R1(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/0, changed state to upR1(config-if)#Serial0/0 IPCP: O CONFREQ [Closed] id 1 len 10Serial0/0 IPCP: I CONFACK [Closed] id 1 len 10Serial0/0 IPCP: O CONFREQ [Closed] id 1 len 10%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to up R1(config-if)#exit关闭路由器R1中接口s0/1之后R1#debug ppp authPPP authentication debugging is onR1#conf tEnter configuration commands, one per line. End with CNTL/Z.R1(config)#int s0/1R1(config-if)#shutR1(config-if)#no shutR1(config-if)#%LINK-5-CHANGED: Interface Serial0/1, changed state to upR1(config-if)#Serial0/1 PAP: I AUTH-REQ id 17 len 15Serial0/1 PAP: Authenticating peerSerial0/1 PAP: Phase is FORWARDING, Attempting Forward%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/1, changed state to up 到此广域网协议封装与验证实验完成！。

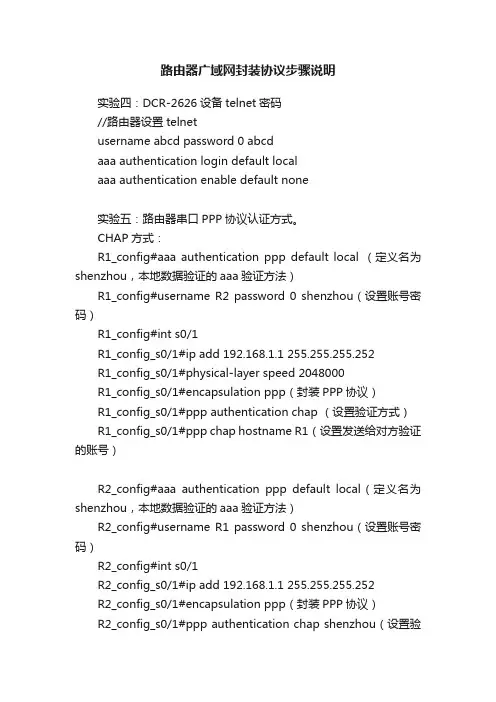

路由器广域网封装协议步骤说明实验四：DCR-2626设备telnet密码//路由器设置telnetusername abcd password 0 abcdaaa authentication login default localaaa authentication enable default none实验五：路由器串口PPP协议认证方式。

CHAP方式：R1_config#aaa authentication ppp default local （定义名为shenzhou，本地数据验证的aaa验证方法）R1_config#username R2 password 0 shenzhou（设置账号密码）R1_config#int s0/1R1_config_s0/1#ip add 192.168.1.1 255.255.255.252R1_config_s0/1#physical-layer speed 2048000R1_config_s0/1#encapsulation ppp（封装PPP协议）R1_config_s0/1#ppp authentication chap （设置验证方式）R1_config_s0/1#ppp chap hostname R1（设置发送给对方验证的账号）R2_config#aaa authentication ppp default local（定义名为shenzhou，本地数据验证的aaa验证方法）R2_config#username R1 password 0 shenzhou（设置账号密码）R2_config#int s0/1R2_config_s0/1#ip add 192.168.1.1 255.255.255.252R2_config_s0/1#encapsulation ppp（封装PPP协议）R2_config_s0/1#ppp authentication chap shenzhou（设置验证方式）R2_config_s0/1#ppp chap hostname R2（设置发送给对方验证的账号）实验六：PAP方式：R1_config#aaa authentication ppp shenzhou local（定义名为shenzhou，本地数据验证的aaa验证方法）R1_config#username R2 password 0 shenzhou（设置账号密码）R1_config#int s0/1R1_config_s0/1#ip add 192.168.1.1 255.255.255.252R1_config_s0/1#physical-layer speed 2048000R1_config_s0/1#encapsulation ppp（封装PPP协议）R1_config_s0/1#ppp authentication pap shenzhou（设置验证方式）R1_config_s0/1#ppp pap sent-username R1 password shenzhou（设置发送给对方验证的账号）R2_config#aaa authentication ppp shenzhou local（定义名为shenzhou，本地数据验证的aaa验证方法）R2_config#username R1 password 0 shenzhou（设置账号密码）R2_config#int s0/1R2_config_s0/1#ip add 192.168.1.1 255.255.255.252R2_config_s0/1#encapsulation ppp（封装PPP协议）R2_config_s0/1#ppp authentication pap shenzhou（设置验证方式）R2_config_s0/1# ppp pap sent-username R2 password shenzhou（设置发送给对方验证的账号）。

实验六 广域网协议封装与验证配置一、实验目的1.理解广域网协议的类型及工作原理。

2.掌握PPP 协议配置方法。

二、实验设备路由器两台，PC 机两台，直连线两条，V35电缆两条。

三、实验步骤1．按图6-1将实验设备连接好。

图6-12．为路由器Router1各接口封装PPP 协议及分配IP 地址。

Router1>enableRouter1#configure terminalRouter1(config)#interface fastethernet 1/0Router1(config-if)#ip address 192.168.1.1 255.255.255.0 Router1(config-if)#no shutdownRouter1(config-if)#exitRouter1(config)#interface serial 1/2Router1(config-if)#encapsulation pppRouter1(config-if)#ip address 192.168.12.1 255.255.255.0 Router1(config-if)#clock rate 64000Router1(config-if)#no shutdownRouter1(config-if)#endRouter1#show ip interface brief !显示路由器接口的配置 Router1#show interface serial 1/23．在路由器Router1上配置静态路由。

Router1# configure terminalRouter1(config)#ip route 192.168.2.0 255.255.255.0 192.168.12.2 Router1(config)#exitRouter1#show ip route !显示Router1上的静态路由信息4. 为路由器Router2各接口封装PPP 协议及分配IP 地址。

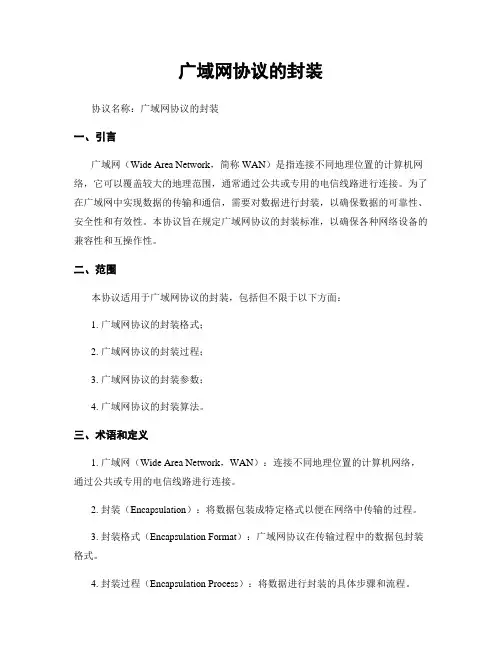

广域网协议的封装协议名称：广域网协议的封装一、引言广域网（Wide Area Network，简称WAN）是指连接不同地理位置的计算机网络，它可以覆盖较大的地理范围，通常通过公共或专用的电信线路进行连接。

为了在广域网中实现数据的传输和通信，需要对数据进行封装，以确保数据的可靠性、安全性和有效性。

本协议旨在规定广域网协议的封装标准，以确保各种网络设备的兼容性和互操作性。

二、范围本协议适用于广域网协议的封装，包括但不限于以下方面：1. 广域网协议的封装格式；2. 广域网协议的封装过程；3. 广域网协议的封装参数；4. 广域网协议的封装算法。

三、术语和定义1. 广域网（Wide Area Network，WAN）：连接不同地理位置的计算机网络，通过公共或专用的电信线路进行连接。

2. 封装（Encapsulation）：将数据包装成特定格式以便在网络中传输的过程。

3. 封装格式（Encapsulation Format）：广域网协议在传输过程中的数据包封装格式。

4. 封装过程（Encapsulation Process）：将数据进行封装的具体步骤和流程。

5. 封装参数（Encapsulation Parameters）：影响封装过程的配置参数。

6. 封装算法（Encapsulation Algorithm）：用于对数据进行封装的算法。

四、封装格式1. 数据包格式广域网协议的封装格式应包括以下字段：1.1 头部字段：包含源地址、目标地址、协议类型等信息；1.2 负载字段：包含待传输的数据。

2. 头部字段格式头部字段应包含以下信息：2.1 源地址：指示数据包的源设备地址，使用IP地址格式；2.2 目标地址：指示数据包的目标设备地址，使用IP地址格式；2.3 协议类型：指示数据包中封装的协议类型，使用数字或代号表示；2.4 长度：指示数据包的总长度，以字节为单位；2.5 校验和：用于验证数据包的完整性和准确性。

封装测试实践报告总结与反思1.引言1.1 概述概述：封装测试作为软件测试中的一种重要手段，在软件开发过程中具有极其重要的作用。

它通过对程序进行模块化封装和测试，保证了程序的功能性、可靠性和稳定性。

本报告将对封装测试的定义、作用以及实践过程进行详细的探讨和总结，并对封装测试的优缺点进行分析。

同时，通过总结实践经验和反思封装测试的局限性，展望封装测试的未来发展，希望能够为软件测试领域的同行们提供一些启发和借鉴。

文章结构部分内容如下：1.2 文章结构本文分为引言、正文和结论三部分。

在引言部分，将会对封装测试进行概述，说明文章的结构和目的。

正文部分分为封装测试的定义与作用、封装测试的实践过程以及封装测试的优缺点分析三个小节，将详细介绍封装测试的相关知识和实践经验。

在结论部分，将对封装测试实践的经验进行总结，反思封装测试的局限性，并展望封装测试的未来发展。

1.3 目的目的部分内容:本报告的目的是对封装测试实践进行全面总结与反思，旨在通过对封装测试定义与作用、实践过程、优缺点分析以及经验总结和反思局限性的归纳分析，为读者提供关于封装测试的全面了解与思考。

同时，也通过展望封装测试的未来发展，为相关领域的研究和实践提供参考和启示。

容2.正文2.1 封装测试的定义与作用封装测试是指在软件开发过程中，通过封装的方式对代码进行测试的一种方法。

封装测试的作用主要包括两个方面：一方面是保证代码质量，另一方面是提高开发效率。

首先，封装测试可以确保代码的质量。

通过封装测试，可以对代码进行全面的测试覆盖，包括单元测试、集成测试、系统测试等，从而保证代码的健壮性和稳定性。

封装测试还可以帮助发现潜在的bug和问题，及时修复，减少因为代码质量问题而导致的软件故障和安全风险。

其次，封装测试可以提高开发效率。

在软件开发过程中，封装测试可以帮助开发人员快速定位和解决问题，减少因为代码修改而引入新bug 的风险，提高代码的可维护性和可拓展性。

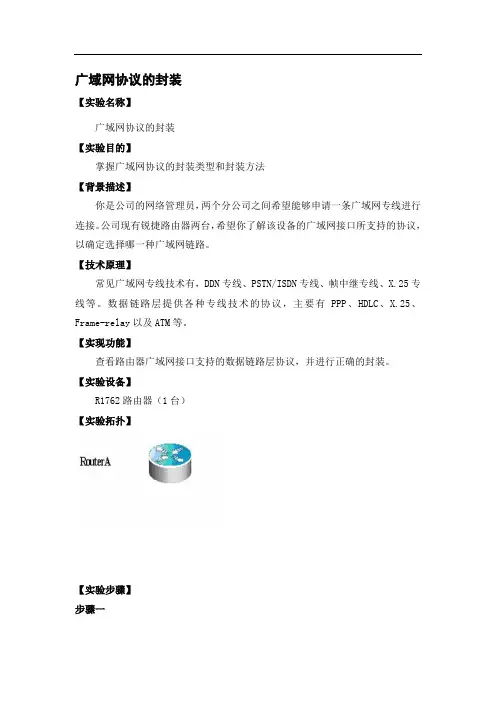

广域网协议的封装【实验名称】广域网协议的封装【实验目的】掌握广域网协议的封装类型和封装方法【背景描述】你是公司的网络管理员，两个分公司之间希望能够申请一条广域网专线进行连接。

公司现有锐捷路由器两台，希望你了解该设备的广域网接口所支持的协议，以确定选择哪一种广域网链路。

【技术原理】常见广域网专线技术有，DDN专线、PSTN/ISDN专线、帧中继专线、X.25专线等。

数据链路层提供各种专线技术的协议，主要有PPP、HDLC、X.25、Frame-relay以及ATM等。

【实现功能】查看路由器广域网接口支持的数据链路层协议，并进行正确的封装。

【实验设备】R1762路由器（1台）【实验拓扑】【实验步骤】步骤一查看广域网接口默认的封装类型：Router1# show interface serial 1/2serial 1/2 is UP , line protocol is UP //查看接口的状态，是否为UP Hardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 1.1.1.2/24 //查看接口IP地址的配置MTU 1500 bytes, BW 512 Kbit //查看接口的带宽为512K Encapsulation protocol is HDLC, loopback not set//默认的封装协议是HDLC Keepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1Queueing strategy: WFQ5 minutes input rate 17 bits/sec, 0 packets/sec5 minutes output rate 17 bits/sec, 0 packets/sec511 packets input, 11242 bytes, 0 no bufferReceived 511 broadcasts, 0 runts, 0 giants0 input errors, 0 CRC, 0 frame, 0 overrun, 0 abort511 packets output, 11242 bytes, 0 underruns0 output errors, 0 collisions, 1 interface resets1 carrier transitionsV35 DTE cable //该接口为DTE 端DCD=up DSR=up DTR=up RTS=up CTS=up步骤二查看广域网接口支持的封装类型：RouterA(config)#interface serial 1/2RouterA(config-if)#encapsulation ?//encapsulation是封装数据链路层协议的命令frame-relay Frame Relay networks //帧中继协议hdlc serial HDLC synchronous //高级数据链路控制协议lapb LAPB(X.25 Level 2) //X.25的二层协议ppp Point-to-Point protocol //PPP点到点协议x25 X.25/ /X.25协议步骤三更改广域网接口的封装类型：PPP封装RouterA(config)#interface serial 1/2 //进行serial 1/2RouterA(config-if)#encapsulation ppp //将接口协议封装为PPP RouterA(config-if)#endRouterA#show interface serial 1/2 //查看接口的封装协议serial 1/2 is UP , line protocol is DOWNHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 192.168.1.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is PPP, loopback not setKeepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1LCP Reqsent //PPP协议相关参数Closed: ipcpQueueing strategy: FIFOOutput queue 0/40, 0 drops;Input queue 0/75, 0 drops5 minutes input rate 14 bits/sec, 0 packets/sec5 minutes output rate 36 bits/sec, 0 packets/sec403 packets input, 8866 bytes, 0 no bufferReceived 246 broadcasts, 0 runts, 0 giants15 input errors, 0 CRC, 15 frame, 0 overrun, 0 abort1011 packets output, 29156 bytes, 0 underruns0 output errors, 0 collisions, 59 interface resets1 carrier transitionsV35 DCE cableDCD=up DSR=up DTR=up RTS=up CTS=upFrame-Relay封装RouterA(config)#interface serial 1/2 //进行serial 1/2RouterA(config-if)#encapsulation frame-relay//将接口协议封装为帧中继RouterA(config-if)#endRouterA#show interface serial 1/2 //查看接口的封装协议serial 1/2 is UP , line protocol is UPHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 192.168.1.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is FRAME RELAY, loopback not set//封装协议Keepalive interval is 10 sec , setCarrier delay is 2 secRXload is 1 ,Txload is 1LMI enq sent 1, LMI status recvd 0, LMI update recvd 0, DTE LMI upLMI enq recvd 0, LMI status sent 0, LMI update sent 0LMI DLCI 0 LMI type is CCITT, frame relay DTE interface broadcasts 0//帧中继协议相关参数Queueing strategy: FIFOOutput queue 0/40, 0 drops;Input queue 0/75, 0 drops5 minutes input rate 15 bits/sec, 0 packets/sec5 minutes output rate 36 bits/sec, 0 packets/sec405 packets input, 8910 bytes, 0 no bufferReceived 246 broadcasts, 0 runts, 0 giants15 input errors, 0 CRC, 15 frame, 0 overrun, 0 abort1017 packets output, 29239 bytes, 0 underruns0 output errors, 0 collisions, 61 interface resets1 carrier transitionsV35 DCE cableDCD=up DSR=up DTR=up RTS=up CTS=upX.25封装RouterA(config)#interface serial 1/2 //进行serial 1/2 RouterA(config-if)#encapsulation X25 //将接口协议封装为X.25 RouterA(config-if)#endRouterA#show interface serial 1/2 //查看接口的封装协议serial 1/2 is UP , line protocol is DOWNHardware is PQ2 SCC HDLC CONTROLLER serialInterface address is: 192.168.1.1/24MTU 1500 bytes, BW 2000 KbitEncapsulation protocol is X.25, loopback not set //查看封装协议Keepalive interval is 0 sec , no setCarrier delay is 2 secRXload is 1 ,Txload is 1LAPB DTE, modulo 8, k 7, N1 12056, N2 20T1 3000, interface outage (partial T3) 0, T4 0State SABMSENT, VS 0, VR 0, Remote VR 0, Retransmissions 2Queues: U/S frames 0, I frames 0, unack. 0, reTx 0IFRAMEs 0/0 RNRs 0/0 REJs 0/0 SABM/Es 2/0 FRMRs 0/0 DISCs 0/0X25 DTE, address , state R1, modulo 8Defaults: DEF encapsulation, idle 0, nvc 3input/output window sizes 2/2, packet sizes 128/128 Timers: T20 180, T21 200, T22 180, T23 180, TH 0Channels: Incoming-only none, Two-way 1-1024, Outgoing-only noneRESTARTs 0/0 CALLs 0+0/0+0/0+0 DIAGs 0/0//X.25协议相关参数Queueing strategy: FIFOOutput queue 0/40, 0 drops;Input queue 0/75, 0 drops5 minutes input rate 16 bits/sec, 0 packets/sec5 minutes output rate 32 bits/sec, 0 packets/sec407 packets input, 8954 bytes, 0 no bufferReceived 246 broadcasts, 0 runts, 0 giants15 input errors, 0 CRC, 15 frame, 0 overrun, 0 abort1021 packets output, 29269 bytes, 0 underruns0 output errors, 0 collisions, 61 interface resets1 carrier transitionsV35 DCE cableDCD=up DSR=up DTR=up RTS=up CTS=up【注意事项】封装广域网协议时，要求V.35线缆的两个端口封装协议一致，否则无法建立链路。

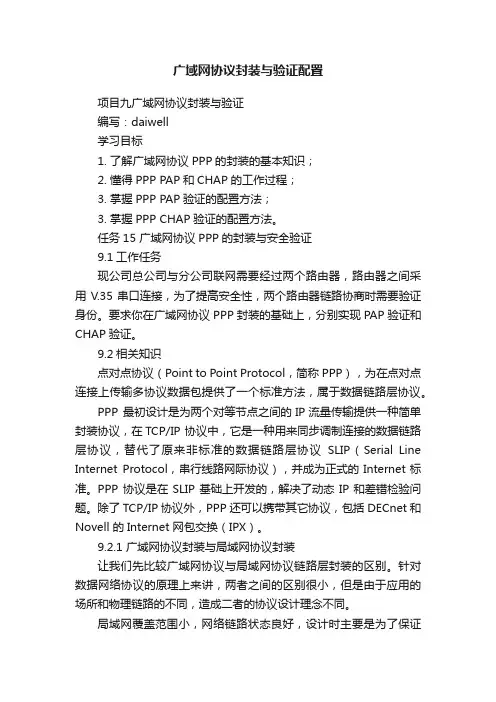

广域网协议封装与验证配置项目九广域网协议封装与验证编写：daiwell学习目标1. 了解广域网协议PPP的封装的基本知识；2. 懂得PPP PAP和CHAP的工作过程；3. 掌握PPP PAP验证的配置方法；3. 掌握PPP CHAP验证的配置方法。

任务15 广域网协议PPP的封装与安全验证9.1工作任务现公司总公司与分公司联网需要经过两个路由器，路由器之间采用V.35串口连接，为了提高安全性，两个路由器链路协商时需要验证身份。

要求你在广域网协议PPP封装的基础上，分别实现PAP验证和CHAP验证。

9.2相关知识点对点协议（Point to Point Protocol，简称PPP），为在点对点连接上传输多协议数据包提供了一个标准方法，属于数据链路层协议。

PPP 最初设计是为两个对等节点之间的IP流量传输提供一种简单封装协议，在TCP/IP 协议中，它是一种用来同步调制连接的数据链路层协议，替代了原来非标准的数据链路层协议SLIP（Serial Line Internet Protocol，串行线路网际协议），并成为正式的Internet标准。

PPP 协议是在SLIP基础上开发的，解决了动态IP和差错检验问题。

除了TCP/IP协议外，PPP 还可以携带其它协议，包括DECnet 和Novell 的Internet 网包交换（IPX）。

9.2.1 广域网协议封装与局域网协议封装让我们先比较广域网协议与局域网协议链路层封装的区别。

针对数据网络协议的原理上来讲，两者之间的区别很小，但是由于应用的场所和物理链路的不同，造成二者的协议设计理念不同。

局域网覆盖范围小，网络链路状态良好，设计时主要是为了保证网络的数据传输的基本功能，由于带宽高，所以封装的字节一般都比较大（例如：以太网数据链路层封装有18个字节，净载荷最大1500字节，物理层封装有20个字节）广域网传输距离远，物理链路状态差，为保证数据正确地传达到对方，减少链路的损耗，协议的封装基本上开销很少，PPP协议数据链路层封装只有8个字节净载荷最大1500字节，物理层封装只有2个字节）。

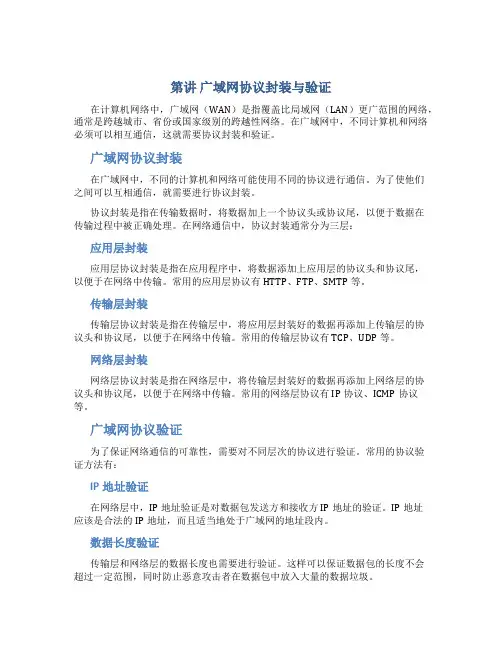

第讲广域网协议封装与验证在计算机网络中，广域网（WAN）是指覆盖比局域网（LAN）更广范围的网络，通常是跨越城市、省份或国家级别的跨越性网络。

在广域网中，不同计算机和网络必须可以相互通信，这就需要协议封装和验证。

广域网协议封装在广域网中，不同的计算机和网络可能使用不同的协议进行通信。

为了使他们之间可以互相通信，就需要进行协议封装。

协议封装是指在传输数据时，将数据加上一个协议头或协议尾，以便于数据在传输过程中被正确处理。

在网络通信中，协议封装通常分为三层：应用层封装应用层协议封装是指在应用程序中，将数据添加上应用层的协议头和协议尾，以便于在网络中传输。

常用的应用层协议有HTTP、FTP、SMTP等。

传输层封装传输层协议封装是指在传输层中，将应用层封装好的数据再添加上传输层的协议头和协议尾，以便于在网络中传输。

常用的传输层协议有TCP、UDP等。

网络层封装网络层协议封装是指在网络层中，将传输层封装好的数据再添加上网络层的协议头和协议尾，以便于在网络中传输。

常用的网络层协议有IP协议、ICMP协议等。

广域网协议验证为了保证网络通信的可靠性，需要对不同层次的协议进行验证。

常用的协议验证方法有：IP地址验证在网络层中，IP地址验证是对数据包发送方和接收方IP地址的验证。

IP地址应该是合法的IP地址，而且适当地处于广域网的地址段内。

数据长度验证传输层和网络层的数据长度也需要进行验证。

这样可以保证数据包的长度不会超过一定范围，同时防止恶意攻击者在数据包中放入大量的数据垃圾。

TCP协议验证在传输层中，TCP协议验证是一个重要的协议验证方法。

TCP协议可确保无丢包和数据完整性。

在网络通信中，TCP协议验证通常包括连接建立、数据传输、连接释放等。

需要特别注意的是，在广域网通信中，由于其跨级性，网络安全成为一个重要的问题。

对于一些敏感数据，需要采用加密等更加安全可靠的协议进行传输。

在广域网通信中，协议封装和验证是保障数据安全和可靠性的重要手段。

广域网协议的封装协议名称：广域网协议的封装一、引言广域网（Wide Area Network，简称WAN）是指覆盖范围广泛的计算机网络，常用于连接分布在不同地理位置的局域网（Local Area Network，简称LAN）。

为了实现不同地区的计算机之间的通信和数据传输，需要对广域网进行协议封装，以确保数据的安全性、可靠性和高效性。

二、目的本协议的目的是定义广域网协议的封装规范，确保广域网的通信和数据传输能够满足以下要求：1. 数据的安全性：确保数据在传输过程中不被非法获取、篡改或丢失。

2. 数据的可靠性：保证数据能够按照预期的顺序和完整性传输。

3. 数据的高效性：提高数据传输的速度和效率，减少传输延迟。

三、封装协议1. 物理层封装：在广域网的物理层，使用光纤、电缆或无线信号等传输介质，将数据转换为电信号或光信号进行传输。

2. 数据链路层封装：在广域网的数据链路层，采用帧封装技术对数据进行封装，确保数据的可靠传输。

封装过程包括以下步骤：a. 帧起始标识：在数据开始处添加起始标识，用于标识帧的开始。

b. 帧控制字段：包含帧的控制信息，如帧的类型、传输模式等。

c. 目的地址字段：指定数据传输的目的地。

d. 源地址字段：指定数据传输的来源。

e. 数据字段：包含要传输的数据。

f. 帧校验序列：用于检测帧传输过程中的错误。

3. 网络层封装：在广域网的网络层，使用网络层协议（如IP协议）对数据进行封装，实现数据的路由和转发。

封装过程包括以下步骤：a. 添加IP头部：包含源IP地址和目的IP地址等信息。

b. 添加其他网络层协议头部：如传输控制协议（TCP）头部或用户数据报协议（UDP）头部等。

4. 传输层封装：在广域网的传输层，使用传输层协议（如TCP协议、UDP协议）对数据进行封装，确保数据的可靠传输。

封装过程包括以下步骤：a. 添加传输层头部：包含源端口号和目的端口号等信息。

b. 添加其他传输层协议的头部：如TCP协议的序号、确认号等。

广域网协议的封装协议名称：广域网协议的封装一、引言本协议旨在规范广域网（WAN）协议的封装方式，确保数据在广域网中的传输安全、高效和可靠。

二、背景随着信息技术的快速发展，广域网的应用范围不断扩大。

为了满足不同网络设备之间的互联需求，封装协议的设计和使用变得至关重要。

本协议旨在提供一种通用的广域网协议封装标准，以便各种网络设备能够无缝地进行数据传输。

三、协议封装格式1. 数据帧头部- 源地址：4字节，表示数据源的物理地址。

- 目标地址：4字节，表示数据目标的物理地址。

- 协议类型：2字节，表示封装的协议类型。

- 标志位：1字节，用于标识数据帧的特殊属性。

- 长度：2字节，表示数据帧的长度。

2. 数据帧负载- 数据：根据协议类型的不同，数据帧的负载可以是各种格式的数据。

3. 数据帧尾部- 帧校验码：2字节，用于校验数据帧的完整性和准确性。

四、协议封装流程1. 获取待封装的数据。

2. 构建数据帧头部，包括源地址、目标地址、协议类型、标志位和长度。

3. 将数据帧头部与待封装的数据拼接成完整的数据帧。

4. 计算数据帧的帧校验码。

5. 将帧校验码添加到数据帧尾部。

6. 将封装后的数据帧发送到广域网中。

五、协议封装示例假设我们要封装一个以太网协议数据包，具体步骤如下：1. 获取待封装的以太网数据包。

2. 构建数据帧头部，源地址为00:11:22:33:44:55，目标地址为AA:BB:CC:DD:EE:FF，协议类型为0x0800（表示IP协议），标志位为0，长度为数据帧长度。

3. 将数据帧头部与待封装的以太网数据包拼接成完整的数据帧。

4. 计算数据帧的帧校验码。

5. 将帧校验码添加到数据帧尾部。

6. 将封装后的数据帧发送到广域网中。

六、协议封装的优势1. 数据传输安全性：通过封装协议，可以对数据进行加密、认证等安全措施，确保数据在广域网中的传输安全性。

2. 数据传输效率：封装协议可以对数据进行压缩、优化等处理，提高数据传输效率，减少网络带宽的消耗。

广域网协议的封装尊敬的客户，感谢您选择我们作为您的协议撰写专家。

根据您所提供的任务名称，我们将为您撰写一份关于广域网协议封装的标准格式协议。

以下是详细内容：协议名称：广域网协议封装协议一、引言本协议旨在规定广域网协议封装的标准格式，以确保在广域网通信中数据的可靠传输和安全性。

二、定义1. 广域网（Wide Area Network，简称WAN）：指由多个局域网（LAN）或城域网（MAN）组成的网络，覆盖较大地理范围。

2. 协议封装：将传输层或应用层数据包装成适合在广域网中传输的格式。

三、协议封装规范1. 协议类型：协议封装应根据实际需求选择合适的协议类型，如IP（Internet Protocol）、PPP（Point-to-Point Protocol）等。

2. 头部格式：协议封装应包含头部信息，以便接收方正确解析数据包。

头部格式应包括源地址、目标地址、协议类型、数据长度等字段。

3. 数据分片：若数据包长度超过传输介质的最大限制，则应将数据包进行分片，并在头部中标识分片信息，以便接收方正确重组数据。

4. 错误检测：协议封装应包含错误检测机制，如校验和、CRC（Cyclic Redundancy Check）等，以确保数据在传输过程中的完整性。

5. 安全性保障：协议封装可以加密数据以保护数据的安全性，如使用VPN （Virtual Private Network）技术进行加密传输。

四、协议封装实施1. 实施环境：协议封装应在支持广域网通信的设备上进行，如路由器、交换机等。

2. 配置要求：在设备上配置协议封装时，应设置源地址、目标地址、协议类型等参数，并确保设备具备足够的处理能力和带宽以支持协议封装的运行。

3. 网络拓扑：协议封装应根据实际网络拓扑进行配置，包括确定广域网连接的物理链路、路由器的路由表等。

五、协议封装管理与维护1. 监控与故障排除：对协议封装进行定期监控，及时发现和解决故障，保障广域网通信的稳定性。

实验五、路由器广域网HDLC封装配置实验五、路由器广域网HDLC封装配置一、实验目的1.掌握广域网HDLC封装配置2.理解DCE、DTE3.理解封装匹配二、应用环境1.企业环境中异地的互连通常要经过第三方的网络，比如网通、电信等等，所以与局域网的配置不同2.广域网通常需要付费、带宽比较有限、可靠性相比局域网要低三、实验设备1.DCR-1751 两台2.CR-V35MT 一条3.CR-V35FC 一条四、实验拓扑五、实验要求Router-A Router-B接口IP地址接口IP地址DCE 192.168.1.1 S1/0DTE 192.168.1.2 S1/1六、实验步骤第一步Router-A的配置Router>enable ！进入特权模式Router #config ！进入全局配置模式Router-A ！修改机器名Router _config#hostnameRouter-A_config#interface s1/1 ！进入接口模式Router-A_config_s1/0#ip address 192.168.1.1 255.255.255.0 ！配置IP地址hdlc ！封装HDLC协议Router-A_config_s1/1#encapsulationRouter-A_config_s1/0#physical-layer speed 64000 ！配置DCE时钟频率shutdownRouter-A_config_s1/0#noRouter-A_config_s1/0#^Z ！按ctrl + z进入特权模式第二步：查看配置interfaces1/1 ！查看接口状态Router-A#showSerial1/0 is up, line protocol is down！对端没有配置，所以协议是DOWN Mode=Sync DCE Speed=64000 ！查看DCE DTR=UP,DSR=UP,RTS=UP,CTS=DOWN,DCD=UPInterface address is 192.168.1.1/24！查看IP地址MTU 1500 bytes, BW 64 kbit, DLY 2000 usecEncapsulation prototol HDLC, link check interval is 10 sec ！查看封装协议Octets Received0, Octets Sent 0Frames Received 0, Frames Sent 0, Link-check Frames Received0Link-check Frames Sent 89, LoopBack times 0Frames Discarded 0, Unknown Protocols Frames Received 0, Sent failuile 0Link-check Timeout 0, Queue Error 0, Link Error 0,60 second input rate 0 bits/sec, 0 packets/sec!60 second output rate 0 bits/sec, 0 packets/sec!0 packets input, 0 bytes, 8 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort8 packets output, 192 bytes, 0 unused_tx, 0 underrunserror:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_full第三步：Router-B的配置Router>enable ！进入特权模式Router #config ！进入全局配置模式Router-B ！修改机器名Router _config#hostnameRouter-B_config#interface s1/0 ！进入接口模式Router-B_config_s1/0#ip address 192.168.1.2 255.255.255.0 ！配置IP地址hdlc ！封装HDLC协议Router-B_config_s1/1#encapsulationshutdownRouter-B_config_s1/0#noRouter-B_config_s1/0#^Z ！按ctrl + z进入特权模式第四步：查看配置s1/0 ！查看接口状态Router-A#showinterfaceSerial1/0 is up, line protocol is up！接口和协议都是upMode=Sync DTE！查看DTEDTR=UP,DSR=UP,RTS=UP,CTS=DOWN,DCD=UPInterface address is 192.168.1.2/24！查看IP地址MTU 1500bytes, BW 64 kbit, DLY 2000 usecEncapsulation prototol HDLC, link check interval is 10 sec ！查看封装协议Octets Received0, Octets Sent 0Frames Received 0, Frames Sent 0, Link-check Frames Received0Link-check Frames Sent 89, LoopBack times 0Frames Discarded 0, Unknown Protocols Frames Received 0, Sent failuile 0Link-check Timeout 0, Queue Error 0, Link Error 0,60 second input rate 0 bits/sec, 0 packets/sec!60 second output rate 0 bits/sec, 0 packets/sec!0 packets input, 0 bytes, 8 unused_rx, 0 no buffer0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort8 packets output, 192 bytes, 0 unused_tx, 0 underrunserror:0 clock, 0 gracePowerQUICC SCC specific errors:0 recv allocb mblk fail 0 recv no buffer0 transmitter queue full 0 transmitter hwqueue_full第五步：测试连通性Router-A#ping 192.168.1.2PING 192.168.1.2 (192.168.1.2): 56 data bytes--- 192.168.1.2 ping statistics ---5 packets transmitted, 5 packets received, 0% packet lossround-trip min/avg/max = 20/22/30 ms七、注意事项和排错1.注意查看接口状态，接口和协议都必须是UP2.CR-V35FC所连的接口为DCE，CR-V35MT所连的接口为DTE3.协议是DOWN，通常是封装不匹配、DCE时钟没有配置4.接口是DOWN，通常是线缆故障5.在实际工作中，DCE设备通常由服务提供商配置，本实验是模拟环境八、配置序列路由器A的序列Router-A#show running-configBuilding configuration...Current configuration:!!version 1.3.2Eservice timestamps log dateservice timestamps debug dateno service password-encryption!hostname Router-A ！查看机器名!!interface FastEthernet0/0255.255.255.0 ！查看IP地址ip address 192.168.2.1no ip directed-broadcast!< 省略….>interface Serial1/1255.255.255.0 ！查看IP地址ip address 192.168.1.1no ip directed-broadcastphysical-layer speed 64000!interface Async0/0no ip addressno ip directed-broadcast九、共同思考1.如果没有指明封装协议，默认的是什么协议？2.为什么要配置DCE的时钟频率？十、课后练习请将A的封装改为PPP，观察PING的结果十一、相关命令详解encapsulation使用encapsulation接口配置命令设置接口使用的封装协议。

一、实验目的1.了解和配置广域网ppp协议2.了解和配置网域网帧中继二、实验内容和要求利用两台路由器配置ppp协议并使用CHIP认证。

利用两台路由配置帧中继三、实验主要设备和材料相邻组的两台AR28路由器，V35连接线四、实验方法和原理PPP协议的工作原理：PPP是为在同等单元之间传输数据包这样的简单链路设计的链路层协议。

这种链路提供全双工操作，并按照顺序传递数据包。

设计目的主要是用来通过拨号或专线方式建立点对点连接发送数据，使其成为各种主机、网桥和路由器之间简单连接的一种共通的解决方案。

帧中继的工作原理：帧中继是由多个帧中继交换机通过租用线路互联而成。

主要针对局域网之间的互联，以面向连接方式，合理数据传输速率和低廉价格提供数据通信服务。

帧中继交换机只要检测到帧的目的地址就立即开始转发该帧。

五、实验图PPP帧中继六：思考题:1.答：可以2.不可以。

帧中继用DLCL进行标识，它工作在第二层。

广东工业大学实验报告信息工程学院通信工程专业4 班成绩评定_____ 学号3109003012 姓名向洪瑞(合作者____) 教师签名_______实验二题目访问控制列表ACL配置实验第12周星期五第5~8节一.ACL的定义和作用路由器为了过滤数据包，需要配置一系列的规则，以决定什么样的数据能通过，这些规则就是通过访问控制列表ACL定义的，访问控制列表是permit/deny语句组成的一系列有顺序的规则，这些规则根据数据包的源地址和目的地址端口号来描述。

二.访问控制列表的分类：1.基本的访问控制列表2.高级的访问控制列表3.基于接口的访问控制列表4.基于MAC 的访问控制列表三.实验方法和步骤：1.按照拓扑图连线2.没有配如ACL访问控制列表的操作3.在AR28-1配置高级访问列表四、实验图五、思考题答：ACL通过对网络资源进行访问输入和输出控制确保网络设备不被非法访问或被用作攻击跳板。

ACL是一张规则表，交换机按照顺序执行这些规则，并且处理每一个进入端口的数据包。

实验7 广域网PPP协议7.1 实验目的1、理解DCE、DTE 的概念和含义，理解封装匹配2、掌握广域网PPP封装配置；2、掌握PAP验证配置，理解验证过程；3、掌握CHAP验证配置，理解验证过程。

7.2 实验设备1、DCR路由器2台2、PC 机1 台3、CR-V35MT 1条4、CR-V35FC 1条5、网线 1根7.3 相关知识企业环境中异地的互连通常要经过第三方的网络，比如网通、电信等等，其连接通常使用路由器的串口，所以与局域网的配置不同。

6.3.1 DTE和DCEDTE是“Data Terminal Equipment(数据终端设备)”的首字母缩略词，指具有一定的数据处理能力和数据收发能力的设备， DTE提供或接收数据，例联接到调制解调器上的计算机就是一种DTE。

DCE是“Data Communications Equipment（数据通讯设备）”的首字母缩略词,它在DTE和传输线路之间提供信号变换和编码功能，并负责建立、保持和释放链路的连接，如Modem。

DCE设备通常是与DTE对接，因此针脚的分配相反。

DTE和DCE的区分实质上只是针对串行端口的，路由器通常通过串行端口连接广域网络。

它们之间的区别是DCE一方提供时钟，DTE不提供时钟，但它依靠DCE 提供的时钟工作，比如PC机和MODEM之间。

数据传输通常是经过DTE-DCE,再经过DCE-DTE的路径。

其实对于标准的串行端口，通常从外观就能判断是DTE还是DCE，DTE是针头（俗称公头），DCE是孔头（俗称母头），这样两种接口才能接在一起。

做路由器的背靠背实验时两个路由器一个作为DCE，另一个作为DTE，做DCE 的需要配置clock rate。

ISDN或分时隙的用64000，只有普通拨号串口用56000。

如果不能确定哪台路由器拥有这条线缆的DTE端，哪台路由器拥有DCE端，可以利用show interface serial 0来确定。
