计算机网络上机指导书昆明理工大学信自学院实验六：子网划分及路由综合实验一、实验目的：学习子网划分，并通过静态和动态路由实现网络互联。
使用华为路由器交换机模拟器完成完成子网划分及路由网综合操作。
二、实验内容和步骤：使用华为路由器交换机模拟器，根据实验指导书要求完成以下步骤：实验6.1 配置端口聚合将一个C网地址按照以下要求进行子网划分，并通过动态路由实现网络互联广域网地址：如图需要3对广域网地址192.168.1.252（子网号）255.255.255.252(子网掩码)可分配主机地址范围：192.168.1.253-192.168.1.254 192.169.1.252是子网号，192.168.1.255是子网广播号。
实际可以分配主机地址为2个192.168.1.248 （子网号）255.255.255.252（子网掩码）可分配主机地址范围：192.168.1.249-192.168.1.250 192.169.1.248是子网号，192.168.1.251是子网广播号。
实际可以分配主机地址为2个192.168.1.244（子网号）255.255.255.252（子网掩码）可分配主机地址范围：192.168.1.245-192.168.1.246 192.169.1.244是子网号，192.168.1.247是子网广播号。
实际可以分配主机地址为2个服务器地址：192.168.1.240 （子网号）255.255.255.252（子网掩码）可分配主机地址范围：192.168.1.241-192.168.1.242 192.169.1.240是子网号，192.168.1.243是子网广播号。
实际可以分配主机地址为2个第一个部门5台主机：192.168.1.232（子网号）255.255.255.248（子网掩码）可分配主机地址范围：192.168.1.233-192.168.1.238 192.169.1.232是子网号，192.168.1.239是子网广播号。
实验六 广域网协议封装与验证配置一、实验目的1.理解广域网协议的类型及工作原理。
2.掌握PPP 协议配置方法。
二、实验设备路由器两台，PC 机两台，直连线两条，V35电缆两条。
三、实验步骤1．按图6-1将实验设备连接好。
图6-12．为路由器Router1各接口封装PPP 协议及分配IP 地址。
Router1>enableRouter1#configure terminalRouter1(config)#interface fastethernet 1/0Router1(config-if)#ip address 192.168.1.1 255.255.255.0 Router1(config-if)#no shutdownRouter1(config-if)#exitRouter1(config)#interface serial 1/2Router1(config-if)#encapsulation pppRouter1(config-if)#ip address 192.168.12.1 255.255.255.0 Router1(config-if)#clock rate 64000Router1(config-if)#no shutdownRouter1(config-if)#endRouter1#show ip interface brief !显示路由器接口的配置 Router1#show interface serial 1/23．在路由器Router1上配置静态路由。
Router1# configure terminalRouter1(config)#ip route 192.168.2.0 255.255.255.0 192.168.12.2 Router1(config)#exitRouter1#show ip route !显示Router1上的静态路由信息4. 为路由器Router2各接口封装PPP 协议及分配IP 地址。

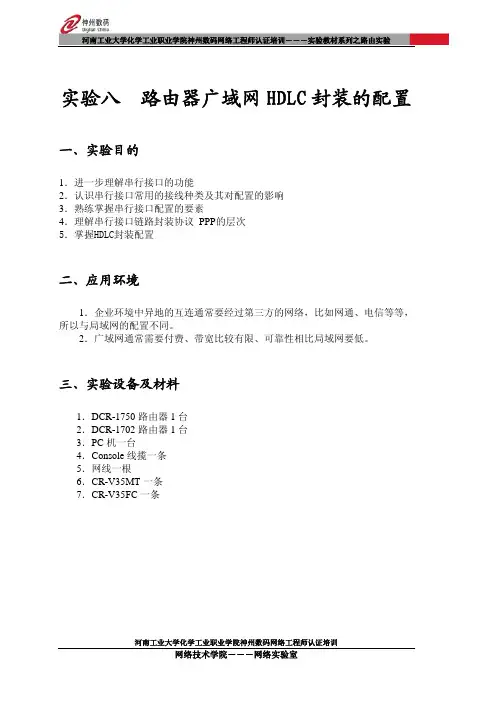

实验八 路由器广域网HDLC封装的配置 一、实验目的1．进一步理解串行接口的功能2．认识串行接口常用的接线种类及其对配置的影响3．熟练掌握串行接口配置的要素4．理解串行接口链路封装协议 PPP的层次5．掌握HDLC封装配置二、应用环境1．企业环境中异地的互连通常要经过第三方的网络，比如网通、电信等等，所以与局域网的配置不同。
2．广域网通常需要付费、带宽比较有限、可靠性相比局域网要低。
三、实验设备及材料1．DCR-1750路由器1台2．DCR-1702路由器1台3．PC机一台4．Console线揽一条5．网线一根6．CR-V35MT一条7．CR-V35FC一条四、实验拓扑图五、实验内容与要求1．先用带外配置对路由器进行初始化，并配置IP地址为：192.168.10.101/24 2．PC机的IP地址为：192.168.10.102/243．在 Router-A中使用 show running-config 命令察看设备串行接口的配置标识并记录4．在 Router-B中使用 show running-config 命令察看设备串行接口的配置标识并记录5．封装 HDLC 协议①．在 Router-A中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。
②．在 Router-B中使用 show interface serial */* 察看当前接口的状态并记录其封装协议类型和 UP/down 状态。
③．在 Router-A串行接口的配置模式下，配置时钟频率。
在 Router-A串行接口的配置模式下，配置时钟频率。
在 Router-A串行接口的配置模式下，配置时钟频率。
④．再次查看串行接口状态，直到端口状态稳定为 UP 状态六、实验步骤第一步：路由器恢复出厂默认值图8-1 路由器默认默认值第二步：设置Router-A接口地址及封装HDLC协议并设置时钟频率图8-2 Router-A的接口地址及封装HDLC协议第三步：查看Router-A的接口配置结果图8-3 查看Router-A的接口配置 第四步：设置Router-B接口地址及封装HDLC协议图8-4 Router-B的接口地址及封装HDLC协议 第五步：查看Router-B的接口配置结果图8-5 查看Router-B的接口配置第六步：测试两台路由器串口之间的连通性图8-6 测试连通性七、注意事项和排错1．注意查看接口状态，接口和协议都必须是UP2．CR-V35FC所连接的接口为DCE，CR-V35MT所连接的接口为DTE 3．协议是DOWN,通常是封装不匹配、DCE时钟没有配置4．接口是DOWN，通常是线缆故障5．在实际工作中，DCE设备通常由服务提供商配置，本实验是模拟环境八、共同思考1．如果没有指明封装协议，默认的是什么协议？2．为什么要配置DCE的时钟频率？九、本次实验总结1设置HDLC协议封装的配置(Router-A)Router-A_config#interface serial 1/1Router-A_config_s1/1#encapsulation hdlcRouter-A_config_s1/1#physical-layer speed 640002设置PPP协议封装CHAP验证的配置(Router-B)Router-B_config#interface serial 0/2Router-B_config_s1/1#encapsulation hdlc3. 查看路由器接口状态①、查看快速以太网口Router-A #show interface fastethernet 0/0②、查看串口Router-A # show interface serial 1/14．在路由器上测试串口连通性Router-A #ping 192.168.10.1025．路由器恢复出厂默认值Router#delete 删除所有配置文件Router#reboot重新启动路由器************************************************************注：每次做完实验之后要把路由器恢复出厂默认值。
计算机网络应用项目实训-广域 网互连路由配置实验
———————————————————————————————— 作者： ———————————————————————————————— 日期：
《计算机网络应用项目实训》实验报告书
班级：
姓名：
学号：
课程名称
计算机网络应 用项目实训
实验项目
指导教师
成绩
一、实验目的
(1)掌握路由器增加接口模块的过程；
(2)掌握路由器串行接口配置过程；
(3)掌握 PPP 建立点对点链路过程；
(4)掌握 RIP 建立动态路由过程。
实验项目类型
广域网互连路由器配 置实验
验 证
演 示
综 合
设 计
其 他
√
二、实验设备及环境
(1)实验设备：安装有 5.3 及以上版本的 PT 模拟器。
(2)实验环境： 网络结构图如下：
三、实验要求
如上图所示，对路由器 R1 和 R2 进行相应的配置，配置串行接口封装格式 PPP 帧及身份鉴别协议 CHAP，成功建立 PPP 链路。
对路由器进行 RIP 配置， 成功完成 网络路由的配置。
四、实验内容
1 路由器 R1 命令行配置过程如下：
2 路由器 R1 路由表如下：
3 路由器 R2 命令行配置过程如下：
4 路由器 R2 路由表如下：
五、教师评语：
教师签名 年月日
。
第1篇一、实验目的本次实验旨在使学生了解和掌握网络配置的基本方法，熟悉网络设备的操作，并能根据实际需求设计简单的网络拓扑结构。
通过实验，学生应能够：1. 熟悉网络设备的操作界面和基本功能。
2. 掌握IP地址的配置方法。
3. 理解子网划分和VLAN的设置。
4. 学会网络路由协议的配置。
5. 了解网络安全的配置方法。
二、实验环境1. 实验设备：一台PC机、一台路由器、一台交换机。
2. 软件环境：Windows操作系统、Packet Tracer 7.3.1模拟器。
三、实验内容1. 网络拓扑设计根据实验要求，设计以下网络拓扑结构：```PC0 <----> 路由器1 <----> 路由器2 <----> 交换机1 <----> PC3^ || || |PC1 <----> 交换机2 <----> PC2```2. IP地址配置为网络中的各个设备配置IP地址、子网掩码和默认网关：- PC0: IP地址 192.168.1.1，子网掩码 255.255.255.0，默认网关 192.168.1.2- 路由器1: 接口1: IP地址 192.168.1.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.1，子网掩码 255.255.255.0- 路由器2: 接口1: IP地址 192.168.2.2，子网掩码 255.255.255.0，接口2: IP地址 192.168.3.1，子网掩码 255.255.255.0- 交换机1: 接口1: IP地址 192.168.1.3，子网掩码 255.255.255.0，接口2: IP地址 192.168.2.2，子网掩码 255.255.255.0- PC1: IP地址 192.168.2.2，子网掩码 255.255.255.0，默认网关 192.168.2.1 - PC2: IP地址 192.168.3.2，子网掩码 255.255.255.0，默认网关 192.168.3.1 - PC3: IP地址 192.168.3.3，子网掩码 255.255.255.0，默认网关 192.168.3.1 3. VLAN配置为交换机设置VLAN，并将端口划分到对应的VLAN：- 交换机1: VLAN 10: 接口1，VLAN 20: 接口2- 交换机2: VLAN 10: 接口1，VLAN 20: 接口24. 路由协议配置为路由器配置静态路由和RIP协议：- 路由器1: 静态路由 192.168.3.0/24 下一跳 192.168.2.2- 路由器2: 静态路由 192.168.1.0/24 下一跳 192.168.2.1，RIP协议5. 网络安全配置为路由器配置访问控制列表（ACL）：- 路由器1: ACL 100 deny ip any any- 路由器2: ACL 100 deny ip any any四、实验步骤1. 在Packet Tracer中搭建网络拓扑结构。

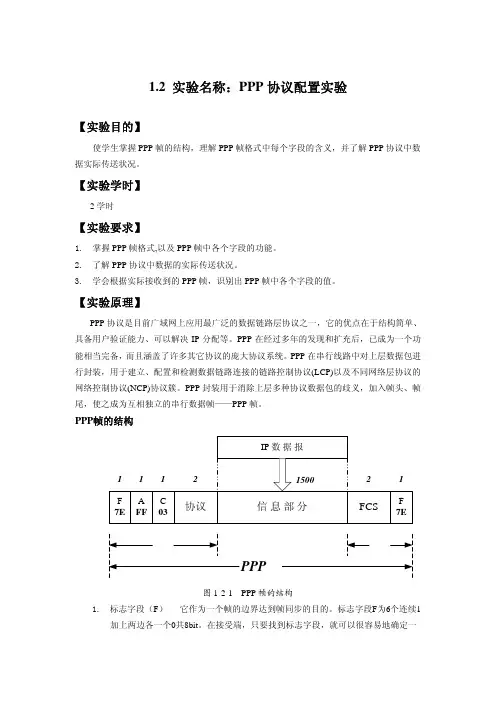

1.2 实验名称：PPP协议配置实验【实验目的】使学生掌握PPP帧的结构，理解PPP帧格式中每个字段的含义，并了解PPP协议中数据实际传送状况。
【实验学时】2学时【实验要求】1.掌握PPP帧格式,以及PPP帧中各个字段的功能。
2.了解PPP协议中数据的实际传送状况。
3.学会根据实际接收到的PPP帧，识别出PPP帧中各个字段的值。
【实验原理】PPP协议是目前广域网上应用最广泛的数据链路层协议之一，它的优点在于结构简单、具备用户验证能力、可以解决IP分配等。
PPP在经过多年的发现和扩充后，已成为一个功能相当完备，而且涵盖了许多其它协议的庞大协议系统。
PPP在串行线路中对上层数据包进行封装，用于建立、配置和检测数据链路连接的链路控制协议(LCP)以及不同网络层协议的网络控制协议(NCP)协议簇。
PPP封装用于消除上层多种协议数据包的歧义，加入帧头、帧尾，使之成为互相独立的串行数据帧——PPP帧。
PPP帧的结构图1-2-1 PPP帧的结构1.标志字段（F）它作为一个帧的边界达到帧同步的目的。
标志字段F为6个连续1加上两边各一个0共8bit。
在接受端，只要找到标志字段，就可以很容易地确定一个帧的位置。
2.地址字段（A）地址字段A也占用8个比特。
为固定不变的0xFF。
3.控制字段（C）控制字段C占用8bit，为固定不变的0x03。
4.协议字段用于区分信息字段。
当协议字段为0x0021时，信息字段就是IP数据报。
若为0xC021时，则信息字段是链路控制数据，而0x8021表示这是网络控制数据。
5.信息字段占用的字节随数据量而定。
当用户输入的数据中碰巧出现了和标志字段一样的比特(0x7E)组合时，PPP采用一种特殊的字符填充法使一帧中两个F字段之间不会出现同样的比特组合，从而区分标志字段。
6.帧校验序列FCS 占用16bit。
采用CRC-CCITT方式，所校验的范围从A字段的第一个bit起，到数据区的最后一个bit为止。
实训项目六 路由器协议配置【实验目的】● 掌握在H3C 路由器上配置静态路由。
● 掌握Rip 协议配置。
【实验仪器和设备】● 交换机1台、路由器2台、标准网线2条、计算机2台；● 每3名同学为一组。
路由器各接口IP 地址设置如6-1所示：为了不受路由器原来的配置影响，在完成各实验任务之前请先将所有路由器的配置数据擦除后重新启动。
交换机在此只用作连接主机和路由器用，不需做配置。
RTARTBPCAPCB 图5.2 实验环境二【实验内容】本实验主要是通过在路由器上查看路由表，观察路由表中路由项。
通过本次实验，学生能够掌握如何使用命令来查看路由表，以及了解路由项中要素的含义。
能够对路由器进行静态路由配置和RIPv1协议配置实验。
【实验步骤】任务一、直连路由与路由表查看步骤一：建立连接并运行超级终端。
步骤二：在路由器上查看路由表首先，在路由器上在视图下通过执行命令查看路由器全局路由表，执行该命令，从输出信息可知，目前路由器只有目的地址是的路由。
按表6-1在路由器接口上分别配置IP地址。
如要配置RTA的S5/0接口IP地址为192.168.1.1/24，命令为：[RTA]interface serial5/0[RTA-Serial5/0]ip address 192.168.1.1 24或[RTA-Serial5/0]ip address 192.168.1.1 255.255.255.0其它接口IP地址设置方法类似，这里不再详述。
配置完成后，再次通过查看RTA路由表，从该命令的输出信息可以看出，路由表中的路由类型为，这种类型的路由是由链路层协议发现的路由，链路层协议UP后，路由器会将其加入路由表中。
如果我们关闭链路层协议，则。
在RTA上通过在接口视图下执行命令关闭接口GigabitEthernet0/0，然后再次查看RTA路由表，可以看到与该接口网段相关的路由（存在/消失）。
继续在RTA上在接口视图下执行命令开启接口GigabitEthernet0/0，然后再次查看RTA路由表，可以看到与该接口网段相关的路由（存在/消失）。
双实验平台的路由实验设计双实验平台的路由实验设计实验一路由器基本配置实验实验二路由器的密码恢复实验实验三路由器的IOS恢复实验实验四路由器通信基础实验实验五静态路由的配置实验实验六RIP路由协议实验实验七OSPF路由协议实验实验八PPP协议实验实验九ACL配置实验实验十NAT配置实验实验十一DHCP配置实验实验十二Packet Tracer综合实验实验一路由器基本配置实验1.1实验目标：通过本实验，我们应该掌握：●通过Console口配置路由器●通过telnet配置设备●基本配置命令1.2 设备要求●路由器一台●PC机一台●网线一根●Console线一根1.3实验环境搭建图1-1实验基本拓扑1.4命令参考1.5 检测PC与路由器的连通性使用ping命令检测，能否ping通路由器；并在PC上运行telnet应用程序登录路由器。
如果没有成功，请检查配置文档实验二路由器的密码恢复实验2.1实验目标：通过本实验，我们应该掌握：●路由器的密码恢复●路由器重置2.2 设备要求●路由器一台●PC机一台●Console线一根2.3实验环境搭建图2-1 实验基本拓扑2.4命令参考真机平台第一步：当我们用console线连接MSR路由器控制时同样需要密码，而这个密码也被遗忘了。
第二步：这时我们可以将MSR路由器的电源关闭，然后在CONSOLE线连接正常的情况下重新启动MSR路由器。
第三步：注意观察终端连接中显示的信息，当出现“press CTRL+B to enter extended boot menu”时我们迅速按下CTRL和B键，这样将进入扩展启动选项。
第四步：在扩展启动选项中有九个选项提供给我们选择，依次是启动CF卡中的系统，进入串口子菜单，进入以太口子菜单，文件控制，修改bootrom的密码，忽略加载系统config文件启动，清空super超级密码，设备操作以及重新启动。
要注意的是清空super超级密码并不是我们要选择的，他只适用于基于密码的验证而不是基于用户名和密码两者验证的方式。
实训5实训报告广域网网络结构及网络设置一、实训目的本次实训旨在学习广域网网络结构的搭建和网络设置的配置，通过实践操作掌握广域网的组网技术和网络设备的管理方法，为以后的网络规划和布局提供基础。
二、实训内容1.实验准备：准备两台路由器和两台交换机，其中一台路由器作为主要的宽带接入设备，另一台路由器作为备份；交换机用于连接各个局域网。
2.网络拓扑设计：根据实际需求，设计合理的网络拓扑结构，包括主干网路由器、接入路由器、交换机和局域网。
3.路由器配置：分别对主干网路由器和接入路由器进行配置，设置路由表、IP地址等，确保路由器之间可以正常通信。
4.交换机配置：进行VLAN的划分和端口设置，实现不同VLAN之间的互通和控制。
5.网络设置：根据拓扑结构和网络需求，配置各个终端设备的IP地址、子网掩码、默认网关等。
三、实训步骤1.配置主干网路由器：连接主干网路由器到宽带接入设备，并进行基本配置，包括设置主机名、IP地址、子网掩码、默认网关等。
2.配置接入路由器：将接入路由器连接到主干网路由器，配置路由表，设定下一跳地址，确保可以与主干网路由器正常通信。
3.配置交换机：连接交换机到接入路由器，设置VLAN划分，配置端口模式，设置端口连接类型，确保各个VLAN之间可以互通。
4.配置终端设备：根据实际需求，配置终端设备的IP地址、子网掩码、默认网关等，确保终端设备可以正常访问网络。
四、实训收获通过实训学习，我深入了解了广域网网络结构的组网技术和网络设置的配置方法。
掌握了如何配置路由器和交换机，以及如何划分VLAN和设置端口，实现各个局域网之间的互通和控制。
并且通过实际操作，了解到配置错误的影响和解决方法，提高了故障排除和网络优化的能力。
五、实训总结广域网网络结构的搭建和网络设置的配置是搭建高效网络的基础，通过本次实训的学习和实践操作，我对广域网的组网技术和网络设备的管理方法有了更深入的理解。
在以后的网络规划和布局中，我将能够更好地设计和配置网络结构，提高网络的安全性和稳定性，为企业的信息化发展做出贡献。
H3CNE认证构建中小企业网络2第六章广域网协议原理及配置6．1培训目标广域网协议概述、HDLC协议原理及配置、PPP、MP协议原理、配置及维护X．25协议原理、配置及维护、帧中继协议原理及维护6．26．2广域网协议概述●广域网简称W AN （wide area network），是在一个广泛范围内建立的计算机通信网●广域网是一种跨地区的数据通讯网络，使用电信运营商提供的设备作为信息传输平台●广域网主要用来将距离较远的局域网彼此连接起来对于OSI参考模型，广域网技术主要位于底层的3个层次，分别是物理层、数据链路层和网络层。
OSI参考模型WAN技术Network Layer(网络层) X.25Data link layer(数据链路层) LAPB、Frame Relay、HDLC、PPP、SDLCPhsical Layer (物理层) x.21bits、EIA/TIA-232、EIT/TIE-449、v.24、v.35、EIA-530广域网连接方式：一、点到点连接：主要形式有拨号电话线路、ISDN拨号线路、DDN专线、E1线路等。
链路层上的封装协议有两种：PPP和HDLC、PPP协议是华为路由器上的确省封装。
二、分组交换方式：多个网络设备在传输数据时共享一个点到点的连接，也就是说这条连接不是被某个设备独占，而是由多个设备共享使用。
网络在进行数据传输时使用“虚电路VC”来提供端到端的连接。
通常这种连接要经过分作交换网络，而这种网络一般都由电信运营商来提供。
常见的广域网分组形式有X.25、帧中继（Frame Relay）、A TM等。
PacketR RSwitching分组交换设备将用户信息封装在分组或数据帧中进行传输，在分组头或帧头中包含用于路由选择、差错控制和流量控制的信息。
6．3HDLC协议原理及配置6．3．1 HDLC协议原理标志地址控制信息帧校验标志●面向比特●透明传输-----零比特填充法●运行于同步串行线路高级数据链路控制HDLC是一种面向比特的链路层协议，其最大的特点是不需要数据必须是规定的字符集，对任何一种比特流，均可以实现透明的传输。
广域网技术课程设计一、课程目标知识目标：1. 了解广域网的基本概念、结构和关键技术；2. 掌握广域网中的通信协议和路由选择算法；3. 理解广域网的安全机制和性能优化方法；4. 了解广域网在现实生活中的应用场景。
技能目标：1. 能够分析广域网的网络拓扑结构，并设计简单的广域网方案；2. 能够运用所学知识解决广域网中的实际问题，如故障排查、性能优化等；3. 能够熟练使用网络设备配置广域网参数，并进行基本的网络管理；4. 能够运用广域网技术进行数据传输和网络安全防护。
情感态度价值观目标：1. 培养学生对广域网技术的兴趣，激发其学习主动性和积极性；2. 培养学生的团队协作精神，使其在学习过程中能够相互帮助、共同进步；3. 培养学生严谨的科学态度和良好的学习习惯，使其具备一定的自学能力；4. 增强学生的网络安全意识，使其认识到广域网技术在国家经济发展和网络安全中的重要性。
本课程针对高中年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，培养学生的实际操作能力，使其能够运用所学知识解决实际问题。
通过本课程的学习，为学生今后的网络技术学习奠定基础，提高其综合素质。
二、教学内容1. 广域网概述：广域网的基本概念、分类、应用场景及其在国家经济发展中的作用；教材章节：第一章 广域网概述内容列举：广域网定义、广域网分类、广域网应用、广域网发展现状及趋势。
2. 广域网结构及关键技术：广域网的网络拓扑结构、传输技术、交换技术；教材章节：第二章 广域网结构与关键技术内容列举：网络拓扑结构、传输介质、交换技术、路由选择算法。
3. 广域网通信协议：TCP/IP协议、路由协议、广域网连接协议；教材章节：第三章 广域网通信协议内容列举：TCP/IP协议族、路由协议、HDLC、PPP等。
4. 广域网性能优化与安全：广域网性能影响因素、优化方法、安全机制；教材章节：第四章 广域网性能优化与安全内容列举：性能影响因素、优化方法、网络安全威胁、安全防护措施。
实验6-虚拟局域网的配置(参考答案)实验6 虚拟局域网的配置和应用一实验目的了解端口VLAN（port VLAN）的功能和配置方法，熟悉端口VLAN的应用。
本实验将在一台交换机上实现VLAN的划分。
二实验要求1. 设备要求：计算机2台（装有Windows2000/XP/2003操作系统、装有网卡），交换机1台，UTP直通线2根，console电缆1根；2. 每组2人，合作完成。
三实验预备知识VLAN（Virtual Local Area Network）虚拟局域网是一种将局域网内的设备通过逻辑地划分成为一个个网段来进行管理的技术。
IEEE 于1999年颁布了用以标准化VLAN实现方案的802.1Q协议标准。
VLAN扩大了交换机的应用和管理功能。
VLAN是建立在物理网络基础上的一种逻辑子网，因此建立VLAN需要相应的支持VLAN技术的网络设备。
当网络中的不同VLAN间进行相互通信时，需要路由的支持，这时就需要增加路由设备——要实现路由功能，既可采用路由器，也可采用三层交换机来完成。
VLAN的最大特点是不受物理位置的限制，可以根据用户的需要进行灵活的划分。
基于端口的VLAN划分方法是较为常用的，许多厂商的交换机产品都支持这一功能。
本实验将在一台交换机上实现端口VLAN的划分，给学生一个从概念到应用的初步认识。
1. VLAN优点使用VLAN具有以下优点：分割广播域一个VLAN就是一个逻辑广播域，通过对VLAN的创建，隔离了广播，缩小了广播范围，可以控制广播风暴的产生。
提高网络整体安全性通过路由访问列表和MAC地址分配等VLAN划分原则，可以控制用户访问权限和逻辑网段大小，将不同用户群划分在不同VLAN，从而提高交换式网络的整体性能和安全性。
网络管理简单、直观对于交换式以太网，如果对某些用户重新进行网段分配，需要网络管理员对网络系统的物理结构重新进行调整，甚至需要追加网络设备，增大网络管理的工作量。
而对于采用VLAN技术的网络来说，一个VLAN可以根据部门职能、对象组或者应用将不同地理位置的网络用户划分为一个逻辑网段。
广域网课程设计一、教学目标本节课的教学目标是让学生了解广域网的基本概念、特点和应用，掌握广域网的组成原理和常见协议，培养学生运用广域网技术解决实际问题的能力。
1.了解广域网的基本概念、特点和分类。
2.掌握广域网的组成原理，包括物理层、数据链路层、网络层和应用层。
3.熟悉常见的广域网协议，如HDLC、PPP、FR、ATM等。
4.能够使用网络设备（如路由器、交换机）搭建简单的广域网实验环境。
5.能够分析广域网故障，并提出相应的解决措施。
6.能够运用广域网技术解决实际问题，如远程访问、网络互联等。
情感态度价值观目标：1.培养学生对广域网技术的兴趣，提高学生主动学习的积极性。
2.培养学生团队合作精神，学会与他人共同分析问题、解决问题。
3.培养学生关注社会热点，关注广域网技术在生活中的应用，提高学生的社会责任感和使命感。
二、教学内容本节课的教学内容主要包括广域网的基本概念、特点和应用，广域网的组成原理，以及常见广域网协议。
1.广域网的基本概念、特点和分类。
2.广域网的组成原理，包括物理层、数据链路层、网络层和应用层。
3.常见广域网协议，如HDLC、PPP、FR、ATM等。
4.广域网技术在实际生活中的应用案例。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：用于讲解广域网的基本概念、特点、分类和组成原理。
2.讨论法：学生分组讨论广域网协议的特点和应用场景。
3.案例分析法：分析广域网技术在实际生活中的应用案例，让学生了解广域网技术的重要性。
4.实验法：引导学生动手搭建广域网实验环境，培养学生的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，本节课将采用以下教学资源：1.教材：《计算机网络》。
2.参考书：《广域网技术教程》。
3.多媒体资料：广域网实验演示视频、广域网技术在实际应用中的案例视频等。
4.实验设备：路由器、交换机、网线、水晶头等。
大连理工大学本科实验报告课程名称：网络综合实验学院（系）：软件学院2012年3月22日大连理工大学实验报告学院（系）：专业：班级：姓名：学号：组：___ 实验时间：实验室：实验台：指导教师签字：成绩：实验六：广域网协议配置一、实验目的两台路由器之间的PPP和Frame Relay协议配置二、实验原理和内容1、路由器的基本工作原理2、配置路由器的方法和命令3、PPP的基本原理及配置4、Frame Relay协议的基本原理及配置三、实验环境以及设备2台路由器、2台Pc机、双绞线若干四、实验步骤（操作方法及思考题）{警告：路由器高速同异步串口（即S口）连接电缆时，无论插拔操作，必须在路由器电源关闭情况下进行；严禁在路由器开机状态下插拔同/异步串口电缆，否则容易引起设备及端口的损坏。
}1、请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别将两台路由器的配置清空，以免以前实验留下的配置对本实验产生影响。
2、在确保路由器电源关闭情况下，按照下图联线组建实验环境。
配置IP地址，以及配置PC 202.0.0.2 的缺省网关为202.0.0.1，PC 202.0.1.2 的缺省网关为202.0.1.1。
202.0.0.2/24202.0.1.2/24AR18-12AR28-113、在两台路由器上都启动RIP ，目标是使两台PC 机之间能够ping 通。
请将为达到此目标而在两台路由器上执行的启动RIP 的命令写到实验报告中。
你们的两台PC 机之间ping 通了吗？在缺省情况下，两台路由器的串口之间使用的是哪种广域网协议？（15分） 答：AR18-12： [RA]rip[RA-rip]network all AR28-11： [RB]rip[RB-rip]network 0.0.0.0缺省情况下，两台路由器之间使用PPP 协议。
ping 通截图如下：4、PPP 协议PAP 验证配置：（1） 配置AR18-12为验证方，AR28-11为被验证方，然后测试两台PC 机之间是否能够ping 通。
请将在两台路由器上执行的配置命令写到实验报告中。
（15分） 答：AR18-12验证方：[RA-Serial0]ppp authentication-mode pap[RA-Serial0]shutdown[RA-Serial0]undo shutdown[RA]local-user cf service-type ppp password simple 123456AR28-11被验证方：[RB-Serial1/0]ppp pap local-user cf password simple 123456[RB-Serial1/0]shutdown[RB-Serial1/0]undo shutdown经测试，两台PC能够ping通，截图如下：（2）在上面配置的基础上，实现双向验证，即增加配置AR28-11为验证方，AR18-12为被验证方，然后测试两台PC机之间是否能够ping通。
请将在两台路由器上执行的配置命令写到实验报告中。
（15分）答：AR28-11验证方：[RB-Serial1/0]ppp authentication-mode pap[RB-Serial1/0]shutdown[RB-Serial1/0]undo shutdown[RB-Serial1/0]quit[RB]local-user jhf[RB-luser-jhf]service-type ppp[RB-luser-jhf]password simple 654321AR18-12被验证方：[RA-Serial0]ppp pap local-user jhf password 654321[RA-Serial0]shutdown[RA-Serial0]undo shutdown经测试，两台PC能够ping通，截图如下：（3）分别清空两台路由器上的验证方式、用户名和密码。
清空后（即在没有启动任何验证方式的情况下），两台PC机之间应该能够ping通。
请将用于清空的命令写到实验报告中。
（15分）答：AR18-12：[RA-Serial0]undo ppp authentication-mode[RA-Serial0]undo ppp pap local-user[RA-Serial0]shutdown[RA-Serial0]undo shutdown[RA-Serial0]quit[RA]undo local-user cfAR28-11：[RB-Serial1/0]undo ppp authentication-mode[RB-Serial1/0]undo ppp pap local-user[RB-Serial1/0]shutdown[RB-Serial1/0]undo shutdown[RB-Serial1/0]quit[RB]undo local-user jhf经测试，两台PC能够ping通,而且用display current-configuration查看路由器配置发现以上验证配置都已成功清除。
5、PPP协议CHAP验证配置：（1）配置AR18-12为验证方，AR28-11为被验证方，然后测试两台PC机之间是否能够ping通。
请将在两台路由器上执行的配置命令写到实验报告中。
（10分）答：验证方AR18-12：[RA-Serial0] ppp authentication-mode chap[RA-Serial0] ppp chap user jhf[RA-Serial0]shutdown[RA-Serial0]undo shutdown[RA-Serial0]quit[RA] local-user cf service-type ppp password simple 111111被验证方AR28-11：[RB-Serial1/0] ppp chap user cf[RB-Serial1/0] shutdown[RB-Serial1/0]undo shutdown[RB-Serial1/0]quit[RB] local-user jhf[RB-luser-jhf] service-type ppp[RB-luser-jhf] password simple 111111（2）清空路由器AR18-12上的验证方式、用户名和密码，清空路由器AR28-11上的用户名和密码。
清空后（即在没有启动任何验证方式的情况下），两台PC机之间应该能够ping通。
请将用于清空的命令写到实验报告中。
（10分）答：AR18-12：[RA]undo local-user cf[RA]interface serial 0[RA-Serial0]undo ppp authentication-mode[RA-Serial0]undo ppp chap user[RA-Serial0]shutdown[RA-Serial0]undo shutdownAR28-13：[RA]undo local-user jhf[RA]interface serial 1/0[RA-Serial1/0]undo ppp authentication-mode[RA-Serial1/0]undo ppp chap user[RA-Serial1/0]shutdown[RA-Serial1/0]undo shutdown经测试，两台PC能够ping通，截图如下：注：若用户名不能被清空并且报告错误“access number is not zero”，则请进入同异步串口视图，执行“shutdown”和“undo shutdown”命令，问题便可解决。
6、Frame Relay协议配置：（1）在两台路由器之间的串口链路上封装FR，并配置AR18-12为DTE方，AR28-11为DCE方，然后测试两台PC机之间是否能够ping通。
请将在两台路由器上执行的配置命令写到实验报告中。
（10分）答：AR18-12：[RA-Serial0]link-protocol fr[RA-Serial0]fr interface-type dte[RA-Serial0]shutdown[RA-Serial0]undo shutdownAR28-11:[RB]fr switching[RB]interface serial 1/0[RB-Serial1/0]link-protocol fr[RB-Serial1/0]fr interface-type dce[RB-Serial1/0]fr dlci 50[RB-Serial1/0]shutdown[RB-Serial1/0]undo shutdown经测试，两台PC能够ping通，截图如下：（2）在两台路由器之间的串口链路上封装FR，并配置AR18-12为DCE方，AR28-11为DTE方，然后测试两台PC机之间是否能够ping通。
请将在两台路由器上执行的配置命令写到实验报告中。
（10分）答：AR18-12:[RA]fr switching[RA-Serial0]link-protocol fr[RA-Serial0]fr interface-type dce[RA-Serial0]fr dlci 51[RA-Serial0]shutdown[RA-Serial0]undo shutdownAR28-11:[RB-Serial1/0]link-protocol fr[RB-Serial1/0]fr interface-type dte[RB-Serial1/0]shutdown[RB-Serial1/0]undo shutdown经测试，两台PC能够ping通，截图如下：注：华3路由器的串口能够自动检测所连接V.35 Cable的类型（Male、即DTE 或Female、即DCE），但串口类型可以通过配置命令来强行改变。
在执行命令“display interface serial 0/0”时，“Interface type”显示的是所连接V.35 Cable的类型，而不是对串口类型的实际配置。
请同学们在做实验的时候注意观察这一点。
做本实验时请注意：（1）关闭PC机上的防火墙。
（2）同异步串口配置完成后，一定要执行“shutdown”和“undo shutdown”命令，从而使之生效。
五、讨论、建议、质疑。
