电气一次设备和电气二次设备区别分类

一次设备与二次设备的定义
一次设备是指发、输、配电的主系统上所使用的设备。

直接用于生产和使用电能，比控制回路（二次设备）电压高的电气设备称为一次设备。

如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。

二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备。

如测量仪表（如电压表、电流表、功率表、电能表用于测量电路中的电器参数）、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。

由一次设备相互连接构成发电、输电、配电或进行其他生产的电气回路，称为一次回路或一次接线。

由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

电气一次系统和二次系统的定义及设备划分
电气设备分一次设备和二次设备，一次设备以高电压、大电流为主导电回路，二次设备以低电压、小电流的控制、保护、信号、计量等为回路。

我们也可以这样理解：完成发电-输电-配电功能的设备叫做一次设备，对一次设备进行控制，保护作用的设备叫做二次设备。

特殊设备，如励磁、整流、调速等装置，本身包括主导电回路和控制回路，需要更详细的区分。

一次设备包括：发电机-变压器组系统，升压站高压配电系统，输电线路，厂用电系统，发电设备。

二次设备包括：电气监控系统、励磁系统、同步系统、直流系统及不间断电源、通信系统、继电保护、自动装置等。

在火电厂当中，发电机-变压器组系统包括：发电机，励磁变压器，励磁调节装置，发电机封闭母线，发电机中性点接地装置，主变压器，主变压器中性点接地装置等。

升压站高压配电系统包括：110KV及以上母线，主变压器，高压备用变压器，线路，母联间隔。

厂用电系统包括：高压厂用变压器，高压厂用母线，高压厂用负荷间隔，低压厂用变压器（机炉、循环水、输煤、化燃脱等），高压备用变压器，高压备用配电母线及负荷间隔，低压备用变压器，低压备用配电母线及负荷间隔，机炉电动力负荷中心（汽轮机房、主控室等）。

电除尘系统包括：高压电场，整流变压器，控制调节装置，振打装置。

直流系统包括：直流母线，充电装置，蓄电装置，直流油泵，事故照明，各直流负荷。

不间断供电系统包括：UPS装置，旁路开关，各负荷。

保安系统包括：柴油发电机组。

照明系统包括：全厂正常照明、事故照明。

此外，还包括分布在全厂的电动门、泵、风机等。

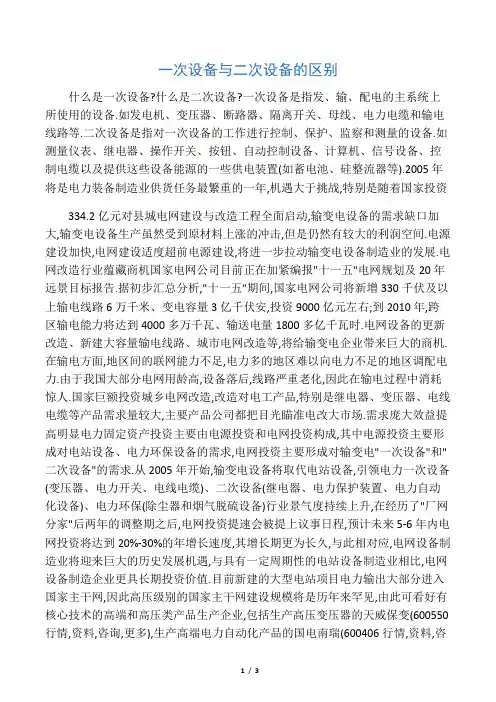

一次设备与二次设备的区别什么是一次设备?什么是二次设备?一次设备是指发、输、配电的主系统上所使用的设备.如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等.二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备.如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等).2005年将是电力装备制造业供货任务最繁重的一年,机遇大于挑战,特别是随着国家投资334.2亿元对县城电网建设与改造工程全面启动,输变电设备的需求缺口加大,输变电设备生产虽然受到原材料上涨的冲击,但是仍然有较大的利润空间.电源建设加快,电网建设适度超前电源建设,将进一步拉动输变电设备制造业的发展.电网改造行业蕴藏商机国家电网公司目前正在加紧编报"十一五"电网规划及20年远景目标报告.据初步汇总分析,"十一五"期间,国家电网公司将新增330千伏及以上输电线路6万千米、变电容量3亿千伏安,投资9000亿元左右;到2010年,跨区输电能力将达到4000多万千瓦、输送电量1800多亿千瓦时.电网设备的更新改造、新建大容量输电线路、城市电网改造等,将给输变电企业带来巨大的商机.在输电方面,地区间的联网能力不足,电力多的地区难以向电力不足的地区调配电力.由于我国大部分电网用龄高,设备落后,线路严重老化,因此在输电过程中消耗惊人.国家巨额投资城乡电网改造,改造对电工产品,特别是继电器、变压器、电线电缆等产品需求量较大,主要产品公司都把目光瞄准电改大市场.需求庞大效益提高明显电力固定资产投资主要由电源投资和电网投资构成,其中电源投资主要形成对电站设备、电力环保设备的需求,电网投资主要形成对输变电"一次设备"和"二次设备"的需求.从2005年开始,输变电设备将取代电站设备,引领电力一次设备(变压器、电力开关、电线电缆)、二次设备(继电器、电力保护装置、电力自动化设备)、电力环保(除尘器和烟气脱硫设备)行业景气度持续上升,在经历了"厂网分家"后两年的调整期之后,电网投资提速会被提上议事日程,预计未来5-6年内电网投资将达到20%-30%的年增长速度,其增长期更为长久,与此相对应,电网设备制造业将迎来巨大的历史发展机遇,与具有一定周期性的电站设备制造业相比,电网设备制造企业更具长期投资价值.目前新建的大型电站项目电力输出大部分进入国家主干网,因此高压级别的国家主干网建设规模将是历年来罕见,由此可看好有核心技术的高端和高压类产品生产企业,包括生产高压变压器的天威保变(600550行情,资料,咨询,更多),生产高端电力自动化产品的国电南瑞(600406行情,资料,咨询,更多),从区域划分,中低端电网设备可关注销售市场为西南地区的银河科技(000806行情,资料,咨询,更多),销售市场为华中地区的许继电气(000400行情,资料,咨询,更多)和销售市场为华东地区的上电股份(600627行情,资料,咨询,更多).公司受益基金趋之若鹜天威保变(600550行情,资料,咨询,更多)控股子公司保定天威英利新能源有限近期中标签署了我国第一个超大型水电工程全部800kV特高压变压器的制造合同,支持该股今年以来持续走高.该项目共计15台DSP-260MVA/800kV发电主变压器,总容量为3900MVA,销售合同总价值1.83亿元人民币.公司为拉西瓦水电站水轮发电机组配套的15台DSP-260MVA/800kV变压器采用单相形式,将是迄今为止国内电压等级最高,也是世界上运行海拔最高的洞室安装单机变压器.公司在目前的生产能力已创历史最好水平,完成变压器产量3255万kVA,实现总产值119263万元,实现主营业务收入113311.30万元;公司为河南沁北生产的两台72万kVA/500KV变压器,开创了解体运输、现场组装的先河,填补了国内空白;公司与西门子及特变电工共同获得的西电东送重点工程"贵广二回"高压直流换流变压器合同,使天威保变全面进入行业顶尖产品生产领域,标志着公司已经进军直流市场,为公司下一步快速、健康、稳定发展奠定了良好的基础.国电南瑞(600406行情,资料,咨询,更多)作为电力设备行业内经营最稳定的公司之一,国联安德盛、申万巴黎等众基金趋之若鹜.公司的主业变电站自动化产品市场需求在电力系统自动化市场中所占份额最大,约为70-80%,毛利率通常为35-45%.变电站自动化业务未来几年保持稳定增长,利润贡献不容忽视.公司在变电站自动化领域有一定程度的可拓展空间.在当前不断加大电力建设的情况下,公司作为二次输配电设备公司将大大受益,就公司目前接到的定单和电网未来两三年持续增长的需求,公司的未来前景值得期待.从2004年开始,电网的投资开始加速,两大电网公司国家电网和南方电网的投资总额已经接近1500亿元,创出历史新高.而今年国家电网公司和南方电网公司分别制定了巨额投资计划,总金额接近1400亿元.这对提供电力自动化高端产品和技术的企业来说,是新的巨大发展机遇.电网建设需要用到的设备主要是一次设备和二次设备,一次设备产品主要包括变压器、电力开关等,是电力输送的“硬件”设备;二次设备产品则是用于对一次设备的保护以及对电力系统的自动控制、调度,是电力输送的“软件”设备.二次设备是电力专业知识和计算机技术、通讯技术、网络技术、系统集成等信息领域的技术集成,高端产品具有明显的技术壁垒.所以,二次设备生产的技术含量、主营利润率均处于较高水平,平均资产获利能力较强.然而,上市公司中的二次设备生产企业业绩却一直在低位徘徊,甚至在2005年中报中还出现行业整体利润率下降的情况.根据中国电子元件行业协会信息中心的最新调查研究,2004年,中国继电器行业实现销售收入51.23亿元,产量达到24.89亿只,预计2005年中国继电器行业将实现销售收入55亿元,产量将达到30亿只.如此广阔的市场,和相应上市公司惨淡经营形成明显的反差.与国外生产厂家相比,国内生产企业技术无优势、缺创新,产品大多超过专利保护期,基本无突破性发展;产品发展不平衡,高技术、高附加值产品少,而普通的电磁、非密封产品多;企业发展不平衡,总体技术实力强的企业,经济效益不高,而劳动密集型且无自主开发能力的装配型企业,由于低廉的劳动力成本和其他因素,依靠大规模生产,仍能赢得一定的效益;出口产品附加值低,出口量大但技术含量低,凭借廉价的劳动力成本,出口厂家竞相压价,挤占有限的市场,利润因而非常微薄.尤其是在国调、网调、省调以上的主要调度系统的自动化设备基本上采用国外进口,因为国产自动化设备的质量不过关,技术含量与国外先进的技术相比有较大的距离.目前,国内上市的继电器生产企业只有许继电气和阿继电器两家,相对而言,许继电气的产品技术含量领先于阿继电器,基本上完成了技术升级;阿继电器的继电器产品技术含量则较低,产品主要集中在传统的继电器上,产品的竞争力较差.而许继电气在主营收入大幅增长、原材料并无大幅提高的同时,净利润出现大幅下滑,也使得我们对许继电气的管理能力提出深深的质疑.电力自动化涉及的技术领域非常广阔,是集现代信息技术、电子技术、计算机技术、通信技术、控制技术和制造技术等诸多高新技术于一体的综合性技术,因而具有较高的行业壁垒.目前上市的电力自动化保护设备生产企业中,国电南瑞、国电南自是明显的优势企业,尤其是国电南瑞,该公司不仅是电网调度自动化方面的龙头企业,在变电站自动化及保护方面,特别是在220kV~500kV电压等级的高端市场,更是与南自等其他几家优势企业占有稳定的市场占有率,在配电自动化方面,国电南瑞的OPEN-2000D配电自动化已经获得广泛的认同.值得注意的是,虽然二次设备行业目前的整体经营业绩没有多大改善,但在“全国联网”、“厂网分开”等政策背景支持下,2006年后输变电行业将进入高速发展时期,二次设备行业也会水涨船高。

电气开关柜一二次设备的区别随着电网基础设施建设和电力能源投入的发展，电气成套设备需求量逐年增加，产品升级换代速度加快，生产设备及加工工艺有了明显改进、电气设备智能化、一二次融合技术、集成一体化等设备性能有了明显的提高。

随着电网电气设备自动化时代到来，传统的的人工作业在大步向自动化智能制造进行着升级和转型，传统的经济模式无论速度和防错方面的控制机制需求变得异常迫切。

在电网电气等工业设备和IT设备作为信息通信产业重要基础设施，进入高速发展期的同时，在产品架构、制造模式、产业生态等多方面经历着变革。

而电气开关设备集成系统是现代工业实现配电网智能自动化模块的基石。

长期的设备信息化水平低造成的配电网瓶颈，严重制约了城市电力系统的升级和新技术的应用，配电网电气设备技术升级势在必行。

一、电气开关柜一二次设备的区别1、一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备。

它包括断路器、隔离开关、自动开关、刀闸开关、电缆母线、输电线路、电力电缆等。

由一次设备相互连接，构成配电设备开关或进行其分合闸操作过程的电气设备称为一次设备。

也称为无源组件。

2、二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气设备称为二次设备。

也称为有源组件。

3、智能化一二次融合技术特点：（1）、开关柜智能操控装置DTU 二次设备（嵌入式智能终端）是开关柜自动化成套设备的核心部件。

其中电子控制器是针对当前中压系统开关柜研制开发的一种新型、多功能、电操控制机构（2）、智能化数字化动态指示的现场终端信息采集DTU装置。

对传统装备进行信息化技术升级改造，就是要把集成了工业自动化技术的嵌入式智能控制单元，经过增加元器件的。

一次设备/二次设备
一次设备/二次设备
一次设备是指发、输、配电的主系统上所使用的设备备。

如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。

二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备。

如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。

由一次设备相互连接构成发电、输电、配电或进行其他生产的电气回路，称为一次回路或一次接线。

由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

一次设备是指发、输、配电的主系统上所使用的设备备。

如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。

二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备。

如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。

一次设备/二次设备
由一次设备相互连接构成发电、输电、配电或进行其他生产的电气回路，称为一次回路或一次接线。

由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

一次设备与二次设备的区别什么是一次设备什么是二次设备一次设备是指发、输、配电的主系统上所使用的设备.如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等.二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备.如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等).2005年将是电力装备制造业供货任务最繁重的一年,机遇大于挑战,特别是随着国家投资亿元对县城电网建设与改造工程全面启动,输变电设备的需求缺口加大,输变电设备生产虽然受到原材料上涨的冲击,但是仍然有较大的利润空间.电源建设加快,电网建设适度超前电源建设,将进一步拉动输变电设备制造业的发展.电网改造行业蕴藏商机国家电网公司目前正在加紧编报"十一五"电网规划及2020年远景目标报告.据初步汇总分析,"十一五"期间,国家电网公司将新增330千伏及以上输电线路6万千米、变电容量3亿千伏安,投资9000亿元左右;到2010年,跨区输电能力将达到4000多万千瓦、输送电量1800多亿千瓦时.电网设备的更新改造、新建大容量输电线路、城市电网改造等,将给输变电企业带来巨大的商机.在输电方面,地区间的联网能力不足,电力多的地区难以向电力不足的地区调配电力.由于我国大部分电网用龄高,设备落后,线路严重老化,因此在输电过程中消耗惊人.国家巨额投资城乡电网改造,改造对电工产品,特别是继电器、变压器、电线电缆等产品需求量较大,主要产品公司都把目光瞄准电改大市场.需求庞大效益提高明显电力固定资产投资主要由电源投资和电网投资构成,其中电源投资主要形成对电站设备、电力环保设备的需求,电网投资主要形成对输变电"一次设备"和"二次设备"的需求.从2005年开始,输变电设备将取代电站设备,引领电力一次设备(变压器、电力开关、电线电缆)、二次设备(继电器、电力保护装置、电力自动化设备)、电力环保(除尘器和烟气脱硫设备)行业景气度持续上升,在经历了"厂网分家"后两年的调整期之后,电网投资提速会被提上议事日程,预计未来5-6年内电网投资将达到20%-30%的年增长速度,其增长期更为长久,与此相对应,电网设备制造业将迎来巨大的历史发展机遇,与具有一定周期性的电站设备制造业相比,电网设备制造企业更具长期投资价值.目前新建的大型电站项目电力输出大部分进入国家主干网,因此高压级别的国家主干网建设规模将是历年来罕见,由此可看好有核心技术的高端和高压类产品生产企业,包括生产高压变压器的天威保变 (600550 行情,资料,咨询,更多),生产高端电力自动化产品的国电南瑞 (600406 行情,资料,咨询,更多),从区域划分,中低端电网设备可关注销售市场为西南地区的银河科技 (000806 行情,资料,咨询,更多),销售市场为华中地区的许继电气(000400 行情,资料,咨询,更多)和销售市场为华东地区的上电股份 (600627 行情,资料,咨询,更多).公司受益基金趋之若鹜天威保变 (600550 行情,资料,咨询,更多)控股子公司保定天威英利新能源有限近期中标签署了我国第一个超大型水电工程全部800kV特高压变压器的制造合同,支持该股今年以来持续走高.该项目共计15台DSP-260MVA/800kV发电主变压器,总容量为3900MVA,销售合同总价值亿元人民币.公司为拉西瓦水电站水轮发电机组配套的15台DSP-260MVA/800kV变压器采用单相形式,将是迄今为止国内电压等级最高,也是世界上运行海拔最高的洞室安装单机变压器.公司在目前的生产能力已创历史最好水平,完成变压器产量3255万kVA,实现总产值119263万元,实现主营业务收入万元;公司为河南沁北生产的两台72万kVA/500KV变压器,开创了解体运输、现场组装的先河,填补了国内空白;公司与西门子及特变电工共同获得的西电东送重点工程"贵广二回"高压直流换流变压器合同,使天威保变全面进入行业顶尖产品生产领域,标志着公司已经进军直流市场,为公司下一步快速、健康、稳定发展奠定了良好的基础.国电南瑞 (600406 行情,资料,咨询,更多)作为电力设备行业内经营最稳定的公司之一,国联安德盛、申万巴黎等众基金趋之若鹜.公司的主业变电站自动化产品市场需求在电力系统自动化市场中所占份额最大,约为70-80%,毛利率通常为35-45%.变电站自动化业务未来几年保持稳定增长,利润贡献不容忽视.公司在变电站自动化领域有一定程度的可拓展空间.在当前不断加大电力建设的情况下,公司作为二次输配电设备公司将大大受益,就公司目前接到的定单和电网未来两三年持续增长的需求,公司的未来前景值得期待.从2004年开始,电网的投资开始加速,两大电网公司国家电网和南方电网的投资总额已经接近1500亿元,创出历史新高.而今年国家电网公司和南方电网公司分别制定了巨额投资计划,总金额接近1400亿元.这对提供电力自动化高端产品和技术的企业来说,是新的巨大发展机遇.电网建设需要用到的设备主要是一次设备和二次设备,一次设备产品主要包括变压器、电力开关等,是电力输送的“硬件”设备;二次设备产品则是用于对一次设备的保护以及对电力系统的自动控制、调度,是电力输送的“软件”设备.二次设备是电力专业知识和计算机技术、通讯技术、网络技术、系统集成等信息领域的技术集成,高端产品具有明显的技术壁垒.所以,二次设备生产的技术含量、主营利润率均处于较高水平,平均资产获利能力较强.然而,上市公司中的二次设备生产企业业绩却一直在低位徘徊,甚至在2005年中报中还出现行业整体利润率下降的情况.根据中国电子元件行业协会信息中心的最新调查研究,2004年,中国继电器行业实现销售收入亿元,产量达到亿只,预计2005年中国继电器行业将实现销售收入55亿元,产量将达到30亿只.如此广阔的市场,和相应上市公司惨淡经营形成明显的反差.与国外生产厂家相比,国内生产企业技术无优势、缺创新,产品大多超过专利保护期,基本无突破性发展;产品发展不平衡,高技术、高附加值产品少,而普通的电磁、非密封产品多;企业发展不平衡,总体技术实力强的企业,经济效益不高,而劳动密集型且无自主开发能力的装配型企业,由于低廉的劳动力成本和其他因素,依靠大规模生产,仍能赢得一定的效益;出口产品附加值低,出口量大但技术含量低,凭借廉价的劳动力成本,出口厂家竞相压价,挤占有限的市场,利润因而非常微薄.尤其是在国调、网调、省调以上的主要调度系统的自动化设备基本上采用国外进口,因为国产自动化设备的质量不过关,技术含量与国外先进的技术相比有较大的距离.目前,国内上市的继电器生产企业只有许继电气和阿继电器两家,相对而言,许继电气的产品技术含量领先于阿继电器,基本上完成了技术升级;阿继电器的继电器产品技术含量则较低,产品主要集中在传统的继电器上,产品的竞争力较差.而许继电气在主营收入大幅增长、原材料并无大幅提高的同时,净利润出现大幅下滑,也使得我们对许继电气的管理能力提出深深的质疑.电力自动化涉及的技术领域非常广阔,是集现代信息技术、电子技术、计算机技术、通信技术、控制技术和制造技术等诸多高新技术于一体的综合性技术,因而具有较高的行业壁垒.目前上市的电力自动化保护设备生产企业中,国电南瑞、国电南自是明显的优势企业,尤其是国电南瑞,该公司不仅是电网调度自动化方面的龙头企业,在变电站自动化及保护方面,特别是在220kV~500kV电压等级的高端市场,更是与南自等其他几家优势企业占有稳定的市场占有率,在配电自动化方面,国电南瑞的OPEN-2000D配电自动化已经获得广泛的认同.值得注意的是,虽然二次设备行业目前的整体经营业绩没有多大改善,但在“全国联网”、“厂网分开”等政策背景支持下,2006年后输变电行业将进入高速发展时期,二次设备行业也会水涨船高。

一、二次回路的划分及特点在变配电系统中，连接电气设备的电路，分为一次回路和二次回路。

一次回路，又称主电路、主回路、一次系统等。

它主要由一次设备组成，包括变压器、断路器、负荷开关、隔离开关、熔断器、电容器、电抗器、母线、电力电缆、架空线路、避雷器、互感器等。

它主要起着转换电压、输送电能、分配电能的作用，相对于二次回路来讲，它的电压高、电流大。

二次回路，又称控制电路、二次接线、二次系统等。

它主要由二次设备组成，包括各种继电器、测量仪表、计量表计、控制开关、操作电源、控制电缆及控制小母线等。

它主要起着监视、测量、控制、保护及发出各种信号的作用。

如果一次系统为低压 (如交流380V)，这种二次设备又称为辅助设备。

同时通过二次回路的工作状态反映出一次设备运行的真实情况。

相对于一次回路来讲，它的电压低、电流小。

但二次设备数量多，而且二次接线远比一次接线复杂。

将二次设备按一定顺序连接起来，用来说明电气工作原理的，称为二次电路图；用来说明电气安装接线的，称为二次接线图。

如果一次系统为380V以下，二次电路图和接线图又可称为辅助电路图和辅助接线图；如果主要用于电气控制，又可称为控制电路图和控制接线图。

电气一次、二次设备组成方框图如图所示。

电气一次的分类电气一次设备根据其在生产中的作用可以分为六大类：(1)生产和转换电能的设备。

如发电机将机械能转换为电能、电动机将电能转换成机械能、变压器将电压升高或降低等，以满足输配电需要。

(2)接通或断开电路的开关电器。

如断路器、隔离开关、熔断器、接触器等。

它们用于电力系统正常或事故状态时，将电路闭合或断开。

(3)限制故障电流和防御过电压的电器。

如限制短路电流的电抗器和防御过电压的避雷器等。

(4)接地装置。

它是埋入地中直接与大地接触的金属导体及与电气设备相连的金属线。

无论是电力系统中性点的工作接地或保护人身安全的保护接地，均同埋入地中的接地装置相连。

(5)载流导体。

如裸导体、电缆等。

一次电气和二次电气
一次电气是指电力系统中的高压电气部分，包括发电机、变电站、输电线路等，负责将发电厂的电能传送至用电负荷。

它的特点是电压高、电流大，用于长距离传输电能。

二次电气是指电力系统中的低压电气部分，主要包括配电变压器、配电箱、电表等，负责将一次电气通过变压器降压分配至终端用户。

它的特点是电压低、电流小，用于提供给各类电气设备供电。

在一次电气系统中，发电机将机械能转换成电能，并通过变电站
将电能提高到较高的电压，经过输电线路传输至用电负荷。

一次电气
的高电压和大电流使得电能能够有效地传输，减少能量损失。

在二次电气系统中，配电变压器将一次电气的高压电能降低到适
合终端用户使用的电压，通过配电箱将电能分配到各个用电设备。

二
次电气能够根据实际用电需求进行灵活分配，为用户提供稳定、安全
的供电服务。

一次电气和二次电气共同构成了电力系统，是现代社会正常运转
所必需的基础设施。

一次电气通过传输电能，将电力从发电厂传送至
用户，而二次电气则负责确保电能在用户端接受到合适的电压和电流。

两者紧密配合，共同为人们的生活和工业生产提供可靠的电力供应。

发电厂和变电所的电气设备分为一次设备和二次设备。

一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、断路器、隔离开关、电力母线、电力电缆和输电线路等。

二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、测量仪表、信号器具等。

二次设备通过电压互感器和电流互感器与一次设备取得电的联系。

一次设备及其连接的回路称为一次回路。

二次设备按照一定的规则连接起来以实现某种技术要求的电气回路称为二次回路。

电力系统一、二次设备1. 一次设备一次设备是指电力系统中直接与电源相连接的设备，主要包括发电机、变压器和断路器等。

下面将对这些一次设备进行介绍。

1.1 发电机发电机是将机械能转化为电能的装置。

它由转子和定子组成，其中转子由永磁体或感应线圈构成，定子由导线绕组构成。

当转子旋转时，通过磁场的作用，定子中的导线绕组中将会产生感应电动势，从而形成电流输出。

发电机根据其工作原理可以分为直流发电机和交流发电机。

直流发电机产生的电流是直流的，而交流发电机产生的电流则是交流的。

同时，发电机的额定功率、额定电压等参数也需要根据实际需求进行选择。

1.2 变压器变压器是一种用来改变电压的设备。

它主要由铁芯和绕组构成。

绕组分为高压绕组和低压绕组，高压绕组与电源相连，而低压绕组则与负载相连。

变压器的工作原理是基于电磁感应的原理。

当高压绕组中的电流经过铁芯时，会在铁芯中产生磁场。

这个磁场会感应出低压绕组中的电动势，从而使得负载上产生电流。

通过变压器的变比关系，可以实现电压的升高或降低。

1.3 断路器断路器是一种用来切断电路中电流的设备。

它通常用于保护电力系统中的设备免受电流过载或短路等故障的损害。

断路器的工作原理是在电流超过设定值时，通过断开电路中的导电材料来切断电流。

断路器的选择应根据电流的额定值和短路容量等参数进行。

同时，断路器也需要满足快速操作、可靠性高及良好的断开能力等要求。

2. 二次设备二次设备是指电力系统中用来对一次设备进行保护和控制的设备。

它主要包括保护继电器、自动化装置和电气计量装置等。

下面将对这些二次设备进行介绍。

2.1 保护继电器保护继电器主要用于监测一次设备的电流、电压、频率等工作参数，以便及时检测出电力系统中的故障并采取保护措施。

保护继电器的工作原理是根据电压、电流或频率超出设定值时，继电器会输出触发信号，从而触发进行相应的保护动作。

保护继电器的种类很多，如过电流保护继电器、差动保护继电器和接地保护继电器等。

引入电气专业的一次设备和二次设备的定义一次设备是指发、输、配电的主系统上所使用的设备备。

如发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。

二次设备是指对一次设备的工作进行控制、保护、监察和测量的设备。

如测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。

那么热工设计中的一次元件可以理解为测量的取源部件及就地一次测量元件、动力电源系统二次；元件则是远方测量仪表、显示仪表、控制系统等。

电力系统一次图是指包含有电力系统发电、输电设备以及主接线形式的图，也叫电力系统一次接线图。

图中通常反映一次主接线形式，发电机、变压器的台数，接线形式，断路器、互感器、避雷器、熔断器的配置。

电力系统二次图是指电力系统二次设备接线图，主要指二次设备的测量、保护接线图。

电气原理图中有一次系统图和二次原理图：一次系统图主要表示供配电系统的电能分配；二次原理图则说明该回路的工作原理。

一般分控制回路、电流回路、电压回路；什么是一次接线图和二次接线图：电力系统中的电气设备按作用不同可分为一次设备和二次设备。

一次设备是指直接进行的电能的生产、输送、分配的电气设备，包括发电器、变压器、母线、架空条线、电力电缆、断路器、隔离开关、电流互感器、避雷器等，由一次设备连接组成的电路称为一次接线或主接线。

要现实电力系统正常稳定经济运行，除了一次设备外，还必须有相应的二次设备。

二次设备对一次设备起到检测、控制、调节、保护等作用，包括各种测量仪表、控制和信号器具、继电保护和安全自动装置。

由二次设备连接组成的电路称为二次接线或二次回路。

二次回路包括控制回路、继电保护回路、测量回路、信号回路、自动装置回路、计算机监控回路等，描述二次回路的图纸称为二次接线图或二次回路图。

电气设备的概念及类别
电气设备是在电力系统中对发电机、变压器、电力线路、断路器等设备的统称。

它包括电源和用电设备两部分，其中电源包括蓄电池、发电机及其调节器，用电设备包括发动机的起动系以及汽车的照明、信号、仪表等，在强制点火发动机中还包括发动机的点火系。

电气设备包括一次设备和二次设备。

一次设备主要是发电、变电、输电、配电、用电等直接产生、传送、消耗电能的设备，比如说发电机、变压器、架空线、配电柜、开关柜等等。

二次设备就是起控制、保护、计量等作用的设备，如负荷开关-熔断器组合电气柜可一次性开断额定短路电流。

电气设备也包括如配电箱这样的设备，配电箱属于电气设备中的一次设备。
