2017西南大学 结构力学考卷

西南大学网络与继续教育学院课程考试试题卷类别：网教专业：土木工程 2017年6月课程名称【编号】：结构力学【0729】 A卷大作业满分：100分一、名词解释：本大题共10个名词，请任选5个作答，每个4分，共计20分。

1、结构的计算简图2、几何不变体系3、自由度4、约束（或联系）5、叠加原理6、超静定结构7、桁架8、结构位移9、对称荷载 10、转动刚度 (S ij) 答：1、结构的计算简图：实际结构往往是很复杂的,进行力学计算以前，必须加以适当地简化，忽略次要因素，显示其基本的特点，用一个简化的图形来代替实际结构，这个图形称为结构的计算简图。

5、叠加原理：结构中有一组荷载（外力、温度、支座沉陷等）产生的内力或位移等于每一荷载单独作用产生的内力或位移的总和。

8、结构位移：结构上点的位置的移动(线位移)或截面的转动（角位移）。

主要由荷载作用、温度变化、支座沉陷、结构构件尺寸的误差以及结构材料性质随时间的变化等原因引起。

9、对称荷载：所谓对称荷载是指荷载绕对称轴对折后，左右两部分的荷载彼此重合，具有相同的作用点、相同的数值和相同的方向。

10、转动刚度 (S ij)：表示杆端对转动的抵抗能力。

在数值上等于使杆端产生单位角度j=1时，在该杆端所需施加的力矩，用Sij表示。

二、简答题：本大题共3小题，请任选2小题作答，每题10分，共20分。

1、简述刚架内力计算步骤。

答：（1）求支座反力。

简单刚架可由三个整体平衡方程求出支座反力，三铰刚架及主从刚架等，一般要利用整体平衡和局部平衡求支座反力。

（2）求控制截面的内力。

控制截面一般选在支承点、结点、集中荷载作用点、分布荷载不连续点。

控制截面把刚架划分成受力简单的区段。

运用截面法或直接由截面一边的外力求出控制截面的内力值。

（3）根据每区段内的荷载情况，利用“零平斜弯”及叠加法作出弯矩图。

作刚架Q、N图有两种方法，一是通过求控制截面的内力作出；另一种方法是首先作出M图；然后取杆件为分离体，建立矩平衡方程，由杆端弯矩求杆端剪力；最后取结点为分离体，利用投影平衡由杆端剪力求杆端轴力。

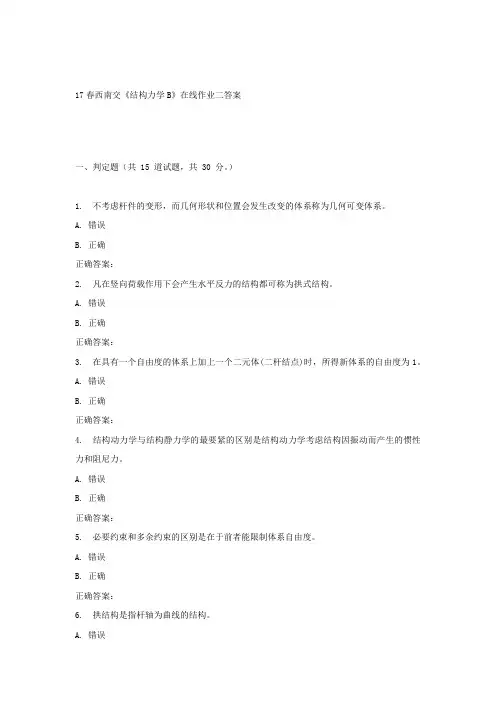

17春西南交《结构力学B》在线作业二答案一、判定题（共 15 道试题，共 30 分。

）1. 不考虑杆件的变形，而几何形状和位置会发生改变的体系称为几何可变体系。

A. 错误B. 正确正确答案：2. 凡在竖向荷载作用下会产生水平反力的结构都可称为拱式结构。

A. 错误B. 正确正确答案：3. 在具有一个自由度的体系上加上一个二元体(二杆结点)时，所得新体系的自由度为1。

A. 错误B. 正确正确答案：4. 结构动力学与结构静力学的最要紧的区别是结构动力学考虑结构因振动而产生的惯性力和阻尼力。

A. 错误B. 正确正确答案：5. 必要约束和多余约束的区别是在于前者能限制体系自由度。

A. 错误B. 正确正确答案：6. 拱结构是指杆轴为曲线的结构。

A. 错误B. 正确正确答案：7. 除荷载外，其他因素例如温度转变、支座位移等会使超静定结构产生位移，因此也就有可能使静定结构产生内力。

A. 错误B. 正确正确答案：8. 力法中大体结构和位移法中的大体结构都为超静定结构。

A. 错误B. 正确正确答案：9. 桁架中所有的结点都为铰结点。

A. 错误B. 正确正确答案：10. 几何不变体系都为静定结构。

A. 错误B. 正确正确答案：11. 力法中的大体结构为超静定结构A. 错误B. 正确正确答案：12. 静定结构的反力和内力阻碍线都是由直线所组成。

A. 错误B. 正确正确答案：13. 多跨静定梁由大体部份和附属部份组成。

A. 错误B. 正确正确答案：14. 刚结点只传递力矩，不传递力。

A. 错误B. 正确正确答案：15. 单元刚度矩阵均具有对称性和奇异性。

A. 错误B. 正确正确答案：西南交《结构力学B》在线作业二答案二、单项选择题（共 20 道试题，共 40 分。

）1. 力矩分派法是以（）为基础的渐近法。

A. 力法B. 位移法C. 迭代法D. 力法与位移法的联合正确答案：2. 题面见图片A. AB. BC. CD. D正确答案：3. 题面见图片A. AB. BC. CD. D正确答案：4. 机动法作静定梁阻碍线应用的原理为（）。

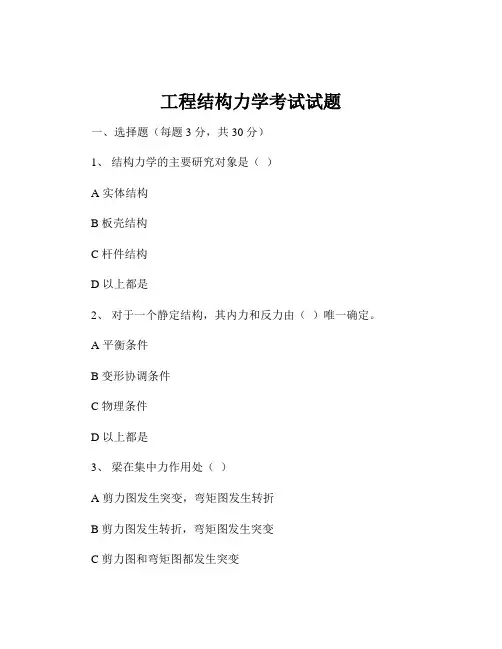

工程结构力学考试试题一、选择题（每题 3 分，共 30 分）1、结构力学的主要研究对象是（）A 实体结构B 板壳结构C 杆件结构D 以上都是2、对于一个静定结构，其内力和反力由（）唯一确定。

A 平衡条件B 变形协调条件C 物理条件D 以上都是3、梁在集中力作用处（）A 剪力图发生突变，弯矩图发生转折B 剪力图发生转折，弯矩图发生突变C 剪力图和弯矩图都发生突变D 剪力图和弯矩图都发生转折4、静定多跨梁的内力计算顺序是（）A 先计算基本部分，再计算附属部分B 先计算附属部分，再计算基本部分C 不分先后，任意计算D 以上都不对5、三铰拱在竖向荷载作用下，其水平推力与（）有关。

A 拱高B 拱轴线形状C 荷载大小和分布D 以上都是6、用力法计算超静定结构时，其基本未知量是（）A 多余约束力B 节点位移C 内力D 以上都不是7、位移法的基本未知量是（）A 节点位移B 多余约束力C 杆件内力D 以上都不是8、影响线的横坐标表示（）A 单位移动荷载的位置B 固定荷载的位置C 结构的长度D 以上都不是9、矩阵位移法中，单元刚度矩阵是（）A 对称矩阵B 奇异矩阵C 非对称矩阵D 以上都有可能10、动力计算中，当体系的自振频率远小于荷载频率时，动力系数（）A 接近于 1B 接近于 0C 远大于 1D 远小于 1二、填空题（每题 3 分，共 30 分）1、结构的计算简图应能反映结构的实际受力情况，同时应尽可能简化，其简化的内容主要包括、、。

2、平面杆件结构根据其受力特性可分为、、。

3、梁的内力包括、。

4、拱的合理拱轴线是指在给定荷载作用下，拱上各截面为零的轴线。

5、超静定结构的内力计算方法有力法、、。

6、力法的基本未知量是；位移法的基本未知量是。

7、影响线的纵坐标表示。

8、结构的动力特性主要包括、、。

9、矩阵位移法中，整体刚度矩阵是矩阵。

10、在结构动力计算中，引起结构振动的外因是，内因是。

三、计算题（每题 20 分，共 40 分）1、用力法计算图示超静定梁，并绘制弯矩图。

结构⼒学,西南⼤学,作业1、图8所⽰桁架1杆的轴⼒ -F 。

图8 图9 图102、若以图9所⽰图取作虚拟静⼒状态，求结构位移时，则所求的位移是3的⽐值，它与杆件远端的⽀座约束有关。

4、图10所⽰拱结构拉杆DE的轴⼒为。

5、简述结构⼒学的任务：1、研究荷载等因素在结构中所产⽣的内⼒（强度计算）；2、计算荷载等因素所产⽣的变形（刚度计算）；3、分析结构的稳定性（稳定性计算）；4、探讨结构的组成规律及合理形式。

进⾏强度、稳定性计算的⽬的，在于保证结构满⾜安全和经济的要求。

计算刚度的⽬的，在于保证结构不⾄于发⽣过⼤的变形，以⾄于影响正常使⽤。

研究组成规律⽬的，在于保证结构各部分，不⾄于发⽣相对的刚体运动，⽽能承受荷载维持平衡。

探讨结构合理的形式，是为了有效地利⽤材料，使其性能得到充分发挥。

6、简述拱结构的特点（1）弯矩⽐相应简⽀梁⼩，⽔平推⼒存在的原因。

（2）⽤料省、⾃重轻、跨度⼤。

（3）可⽤抗压性能强的砖⽯材料。

（4）构造复杂，施⼯费⽤⾼。

7、⽤⼒法计算并作图所⽰结构的M图。

解：⽤⼒法基本体系、单位和荷载弯矩图如下：8、⽤⼒法解如图所⽰超静定结构,作M图。

9、试写出⽤⼒法计算图11所⽰结构的典型⽅程（采⽤右图所⽰基本体系），并求出⽅程中的全部系数和⾃由项（不求解⽅程）。

已知各杆EI=常数。

10、图1所⽰桁架杆的轴⼒-Fp/3 。

图1 图2 图311、使图2所⽰悬臂梁B点的竖向位移BV ?=的F = 38 ql 。

12、⼒法⽅程的实质是变形连续条件；位移法⽅程的实质是平衡⽅程。

13、利⽤位移法判断图3结构中结点A 的转⾓A ?的转向为顺时针。

图4 图514、图4所⽰结构中AC 杆C 截⾯的弯矩CA M =____0_______。

（设内侧受拉为正） 15、图5（a ）所⽰结构A ⽀座的弯距⼤⼩为A M ，则图5（b ）所⽰结构A ⽀座的弯距⼤⼩为 3A M 。

1617、对图1所⽰体系进⾏⼏何组成分析，结论是具有曲线形状的结构⼀定是拱结构。

结构力学试题参考答案
一、是非题，对的画√，错的打×（(每小题1分)
1.×
2.×
3.×
4.×
5.×
6. √
7.×
8.×
9.×10.×11.×12. √13.×
二、填空题(每空2分，共24分)
1．梁、刚架、桁架、拱、组合结构；
2．由建筑材料组成，能够承受荷载，起骨架作用的构筑物；
3．有无多余约束；
4．虚拟状态单位力作用下弯矩图的面积；
5．杆件结构、薄壁结构、实体结构；
6．虚拟状态单位力作用下的反力；
7．相同，弯矩、剪力、轴力；
8．几何可变体系；
9. 杆件的长度比截面的宽度和高度大得多
10. 限制体系自由度
11.-∑R c；
12.去掉一些次要因素；
13.二元体；
14. 1
15. δij=δij或δ12=δ21
16. P/2 Pa/2
17. Pa P；
18. 4.5q 3q
19. 6；
20. 8次
三、单项选择题(每小题2分)
1.D
2.D
3.B
4.A
5.A
6.B
7.B
8.D
9.C
四、计算分析题
8. 位移法(二未知量)。

结构力学试题及答案
试题1
题目
一根长度为L的均匀杆，两端固定，其自由悬挑端有质量为m
的物体悬挂，求杆上的内力分布。

解答
根据结构力学的原理，对于静力平衡的条件，杆上的内力分布
可以通过平衡方程求解。

以物体悬挂端点为起点，沿杆的长度方向建立坐标系。

设杆的
一小段长度为ds，杆的质量线密度为σ，杆上内力的水平分量为N，垂直分量为V。

根据平衡方程，可以得出以下两个方程：
1. 在杆的水平方向上，根据牛顿第二定律，有：dN = -σgds
2. 在杆的竖直方向上，杆上的内力必须平衡，有：dV = -σgds
通过求解上述方程组，可以得到杆上的内力分布情况。

试题2
题目
一根弹性悬挂的杆，水平放置在两个固定的支点上，两端各有质量为m的物体，求悬挂杆上的弯曲曲率。

解答
根据弹性力学的原理，弹性杆的弯曲曲率可以通过弯曲方程求解。

设悬挂杆的长度为L，其弹性模量为E，截面面积为A，力学矩形矩为I，以及弯曲曲率为κ。

根据悬挂杆的受力分析，可以得到弯曲方程：
EκI = M
其中，M是悬挂杆在某一截面上的弯矩。

根据受力平衡条件，可以得到弯矩M为：
M = mgL/4
将上述方程代入弯曲方程中求解，即可得到悬挂杆上的弯曲曲率。

注意：以上解答仅为示例，实际的解答过程可能因具体问题的条件不同而有所变化。

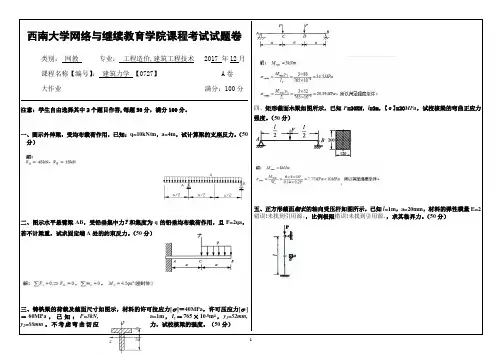

西南大学网络与继续教育学院课程考试试题卷
类别： 网教 专业： 工程造价,建筑工程技术 2017 年12月 课程名称【编号】： 建筑力学 【0727】 A 卷
大作业 满分：100分
注意：学生自由选择其中2个题目作答,每题50分，满分100分。

一、图示外伸梁，受均布载荷作用，已知：q=10kN/m ，a=4m ，试计算梁的支座反力。

（50分）
二、图示水平悬臂梁AB ，受铅垂集中力F 和集度为q 的铅垂均布载荷作用，且F=2qa ，
若不计梁重，试求固定端A 处的约束反力。

（50分）
三、铸铁梁的荷载及截面尺寸如图示，材料的许可拉应力[σt ]＝40MPa ，许可压应力[σc ]＝60MPa ，已知：P=3kN, a=1m ，I z ＝765×10-8m 4，y 1=52mm, y 2=88mm 。

不考虑弯曲切应力，试校核梁的强度。

（50分）
四、矩形截面木梁如图所示，已知F =20KN ，l =3m ，[σ]=20MPa ，试校核梁的弯曲正应力
强度。

（50分）
五、正方形截面细长的轴向受压杆如图所示，已知l =1m ，a=20mm ，材料的弹性模量E=2错误!未找到引用源。

，比例极限错误!未找到引用源。

，求其临界力。

（50分）。

2017西南大学结构力学考卷一、选择题（每题2分，共20分）A. 杆件结构B. 板壳结构C. 实体结构D. 线性结构A. 节点法B. 截面法C. 力法D. 位移法A. 材料均匀连续B. 小变形C. 线弹性D. 质点间无摩擦A. 两个力大小相等，方向相反B. 三个力共线C. 四个力共面D. 五个力共点A. 材料的强度B. 构造措施C. 支座类型D. 温度变化A. 支座反力与荷载成正比B. 内力与支座反力无关C. 位移与荷载不成正比D. 内力与荷载不成正比A. 刚体系B. 准体系C. 机动体系D. 稳定体系A. 建立基本体系B. 选取多余约束C. 求解方程D. 计算支座反力A. 自由振动B. 强迫振动C. 阻尼振动D. 稳定振动A. 极限荷载B. 破坏荷载C. 临界荷载D. 设计荷载二、填空题（每题2分，共20分）1. 结构力学的研究内容包括______、______、______。

2. 结构力学的基本假设有______、______、______。

3. 静定结构的内力计算方法有______、______、______。

4. 超静定结构的内力计算方法有______、______、______。

5. 影响结构稳定性的因素有______、______、______。

6. 几何不变体系的分类有______、______、______。

7. 力法求解超静定结构的步骤有______、______、______、______。

8. 结构动力学的分析内容包括______、______、______。

9. 临界荷载的概念是______。

10. 结构稳定分析的目的是______。

三、计算题（共60分）1.（20分）已知一平面刚架，如图所示，求各杆件的内力。

2.（20分）已知一平面桁架，如图所示，求各杆件的内力。

3.（20分）已知一平面框架，如图所示，求在荷载作用下，节点A的位移。

一、选择题答案1. D2. C3. D4. D5. A6. B7. C8. D9. D10. C二、填空题答案1. 杆件结构、板壳结构、实体结构2. 材料均匀连续、小变形、线弹性3. 节点法、截面法、力法4. 力法、位移法、矩阵位移法5. 材料的强度、构造措施、支座类型6. 刚体系、准体系、机动体系7. 建立基本体系、选取多余约束、求解方程、计算支座反力8. 自由振动、强迫振动、阻尼振动9. 使结构由稳定平衡转变为不稳定平衡的临界荷载10. 防止结构失稳破坏三、计算题答案（由于计算题涉及具体计算过程，此处仅提供最终结果）1. 各杆件内力分别为：杆1（20kN），杆2（30kN），杆3（10kN）2. 各杆件内力分别为：杆1（20kN），杆2（15kN），杆3（25kN）3. 节点A的位移为：向下2.5mm1. 结构力学基本概念：研究对象、基本假设、内力计算方法、几何不变体系、临界荷载。

《结构⼒学II》习题集2017年解析结构的动⼒计算⼀、判断题（填 √ 或 ×）1. 单⾃由度体系中，刚度系数k 和柔度系数δ互为倒数，即k =1/δ（）2.单⾃由度体系的⾃振频率ω与质量m 成正⽐，m 愈⼤，ω愈⼤（） 3. 受简谐荷载的⽆阻尼单⾃由度体系，稳态振动时，其内⼒和荷载同时达到幅值（） 4. 结构的动⼒反应只与初始条件和动荷载有关（） 5. ⾃振频率（⾃振周期）与结构受到的动⼒荷载和结构受到的初始⼲扰有关（ × ） 6. 结构体系简化的⾃由度数⽬与计算结果的精度有关。

（ √ ） 7. 具有集中质量的结构体系，动⼒⾃由度数⽬就是体系集中质量的个数（ × ） 8. 受简谐荷载的结构体系，加⼤结构的⾃振频率就可以减⼩其振幅（ × ） 9. 在建⽴振动⾃由振动微分⽅程时，若考虑重⼒的影响，动位移会有所变化（ × ） 10. 两个⾃由度体系同⼀质点的位移动⼒系数和内⼒动⼒系数相同。

（ × ） 11. 当动荷载的频率远⼩于结构的⾃振频率时，动荷载主要与弹性⼒相平衡。

（）12. 单⾃由度体系的⾃振频率与质量成反⽐。

（ × ） 13. 两个不相同的结构，若其⾃振周期相近，则它们在动荷载作⽤下的动⼒性能基本⼀致（） 14. 在有阻尼的结构中，结构共振时的动⼒系数与阻尼⽐成反⽐。

（） 15. 体系的动⼒⾃由度与质点的个数相等。

（） 16. 当动荷载的频率与结构的⾃振频率相近时，动荷载主要与阻尼⼒相平衡。

（） 17. 多⾃由度体系的振型与外界⼲扰⽆关。

（） 18. 在动⼒计算中，动⼒⾃由度数⽬等于体系集中质量的个数。

（） 19. 在建⽴振动微分⽅程时，若考虑重⼒的影响，振动微分⽅程会有所变化。

（） 20. ⾃由度的数⽬不完全取决于质点的数⽬，也与结构是否静定或超静定⽆关。

（） 21.⽆阻尼单⾃由度体系仅由初始位移产⽣⾃由振动时，其振幅幅值等于初始位移。

结构力学考试题及答案一、单项选择题（每题2分，共20分）1. 结构力学中，以下哪一项不是结构分析的基本任务？A. 确定结构的内力B. 确定结构的位移C. 确定结构的稳定性D. 确定结构的美观性答案：D2. 在结构力学中，以下哪一项是静定结构的特点？A. 有多余约束B. 无多余约束C. 有多余支座D. 无多余支座答案：B3. 梁在弯曲时，以下哪一项是正确的弯矩图形状？A. 直线B. 抛物线C. 正弦曲线D. 余弦曲线答案：B4. 以下哪一项不是影响结构稳定性的因素？A. 材料性质B. 几何尺寸C. 载荷大小D. 环境温度答案：D5. 在结构力学中，以下哪一项是超静定结构的特点？A. 内力可以通过平衡方程确定B. 内力不能通过平衡方程确定C. 位移可以通过平衡方程确定D. 位移不能通过平衡方程确定答案：B6. 以下哪一项是结构力学中的动力分析？A. 确定结构在静载荷作用下的内力和位移B. 确定结构在动载荷作用下的内力和位移C. 确定结构在热载荷作用下的内力和位移D. 确定结构在风载荷作用下的内力和位移答案：B7. 以下哪一项是结构力学中的塑性分析？A. 确定结构在弹性范围内的内力和位移B. 确定结构在塑性变形范围内的内力和位移C. 确定结构在断裂时的内力和位移D. 确定结构在疲劳破坏时的内力和位移答案：B8. 在结构力学中，以下哪一项是结构的几何不变性？A. 结构在任何外力作用下形状不变B. 结构在任何外力作用下形状可以改变C. 结构在任何外力作用下形状保持不变D. 结构在任何外力作用下形状可以保持不变答案：C9. 以下哪一项是结构力学中的虚功原理？A. 通过平衡方程确定结构的内力B. 通过虚设位移确定结构的内力C. 通过虚设载荷确定结构的内力D. 通过虚设速度确定结构的内力答案：B10. 在结构力学中，以下哪一项是结构的自由度？A. 结构在空间中的运动方向数B. 结构在平面中的运动方向数C. 结构在空间中的约束数D. 结构在平面中的约束数答案：B二、多项选择题（每题3分，共15分）11. 结构力学中，以下哪些因素会影响结构的内力分布？A. 材料性质B. 几何尺寸C. 载荷分布D. 支撑条件答案：ABCD12. 在结构力学中，以下哪些是静定结构？A. 单跨梁B. 双跨连续梁C. 三铰拱D. 悬索桥答案：AC13. 以下哪些是结构力学中常用的分析方法？A. 弯矩分配法B. 力矩分配法C. 虚功原理D. 能量法答案：ABCD14. 以下哪些是结构力学中的动力分析类型？A. 自由振动B. 强迫振动C. 随机振动D. 瞬态振动答案：ABCD15. 在结构力学中，以下哪些是结构的稳定性问题？A. 屈曲B. 失稳C. 振动D. 疲劳答案：AB三、填空题（每题2分，共20分）16. 结构力学中，结构的内力包括______、______和______。

一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共11分）1 . (本小题 3分)图示结构中DE 杆的轴力F NDE =F P /3。

（x ）.2 . (本小题 4分)用力法解超静定结构时，只能采用多余约束力作为基本未知量。

（x ）3 . (本小题 2分)力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

（o ）4 . (本小题 2分)用位移法解超静定结构时，基本结构超静定次数一定比原结构高。

（o ）二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分）图示结构EI=常数，截面A 右侧的弯矩为：（ A ）A ．2/M ；B ．M ；C ．0； D. )2/(EI M 。

2. （本小题4分）图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（B ） Ａ.ch ; B.ci; C.dj; D .cj.23. (本小题 4分)图a 结构的最后弯矩图为：A. 图b;B. 图c;C. 图d;D.都不对。

（A ）( a) (b) (c) (d)4. (本小题 4分)用图乘法求位移的必要条件之一是：( B ) A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

5. （本小题3分）图示梁A 点的竖向位移为（向下为正）：( C ) Ａ．F P l 3/(24EI ); B . F P l 3/(!6EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).三（本大题 5分）对图示体系进行几何组成分析。

图示体系为具有一个多余约束的几何不变体系F P=1四（本大题 9分）图示结构B 支座下沉4 mm ，各杆EI=2.0×105 kN ·m 2，用力法计算并作M 图。

六（本大题14分）已知图示结构，422.110 kN m ,10 kN/m EI q =⨯⋅=求B 点的水平位移。

结构力学试题及参考答案结构力学是一门涉及结构设计和分析的工程学科，它在建筑、机械、航空航天等领域有着广泛的应用。

为了帮助大家更好地掌握结构力学的基本概念和技能，本文将提供一些结构力学试题及参考答案，供大家参考和学习。

一、试题1、什么是结构力学？请简要描述其研究内容和应用领域。

2、简述结构力学中常见的三种基本元素，并给出其符号和单位。

3、什么是结构的自由度？请举例说明。

4、什么是结构的刚度？请给出其物理意义和计算公式。

5、什么是结构的稳定性？请举例说明。

6、什么是结构的静力分析？请简述其目的和方法。

7、什么是结构的动力分析？请简述其目的和方法。

8、什么是结构的优化设计？请简述其目的和方法。

二、参考答案1、结构力学是一门研究结构受力、位移、应变等关系的学科，其目的是为了设计出安全、可靠、经济合理的结构。

结构力学广泛应用于建筑、机械、航空航天等领域。

2、在结构力学中，常见的三种基本元素包括力（F）、力矩（M）和力偶（MO）。

其中，力的符号为F，单位为牛顿（N）；力矩的符号为M，单位为牛顿·米（N·m）；力偶的符号为MO，单位为牛顿·米（N·m）。

3、结构的自由度是指描述系统状态的独立变量的个数。

例如，一个单自由度的结构是由一个质点组成的，其自由度为1；一个两自由度的结构是由两个质点组成的，其自由度为2。

4、结构的刚度是指结构在单位力作用下的位移响应。

刚度的物理意义是结构抵抗变形的能力，计算公式为：K=F/Δ，其中K为刚度，F 为作用在结构上的力，Δ为结构产生的位移。

5、结构的稳定性是指在某一荷载作用下，结构能够保持其平衡状态的能力。

例如，一个两端固定、跨中受力的简支梁在受到横向扰动时，可能会发生侧倾甚至倒塌，这就说明该简支梁的稳定性较差。

6、结构的静力分析是研究结构在静力荷载作用下的响应。

其主要目的是为了确定结构的位移、应力、应变等参数，从而评估结构的强度、刚度和稳定性等性能。

1：[单选题]4、图7中图A～图所示结构均可作为图7（a）所示结构的力法基本结构，使得力法计算最为简便的基本结构是（）图7A：AB：BC：CD：D参考答案：C2：[单选题]1、图4所示体系的几何组成是（）图4A：无多余约束的几何不变体系B：几何可变体系C：有多余约束的几何不变体系D：瞬变体系参考答案：A3：[判断题]3、图3（a）所示超静定梁M图与图3（b）所示静定梁M图相同。

（）图3参考答案：正确4：[单选题]3、图6所示结构，B截面转角方向是（）图6A：顺时针B：逆时针C：等于0D：不能确定参考答案：B5：[论述题]综合运用题参考答案：参考答案论述题：试写出用力法计算图11所示结构的典型方程（采用右图所示基本体系），并求出方程中的全部系数和自由项（不求解方程）。

已知各杆EI=常数。

综合运用题答案解：力法典型方程1111221P2112222PX XX Xδδ∆δδ∆++=⎧⎨++=⎩（4分）3PF l（2分）（2分）（2分）1121221210.50.52332332l l lEI EIδ⎛⎫=⨯⨯⨯+⨯⨯⨯⨯=⎪⎝⎭（2分）221131.5124llEI EIδ⎛⎫=⨯⨯⨯=⎪⎝⎭（2分）12210δδ==（2分）2P P1P11212333254F l F llEI EI∆⎛⎫=-⨯⨯⨯⨯=-⎪⎝⎭（2分）2P P2P211221 1.52333327F l F llEI EI∆⎡⎤⎛⎫=⨯⨯⨯⨯+⨯=⎪⎢⎥⎝⎭⎣⎦（2分）6：[填空题]填空题参考答案：答案填充题(将答案写在空格内 )1、图8所示桁架C杆的轴力NCF=。

图8 图9 图102、使图9所示悬臂梁B点的竖向位移0BV∆=的F= 。

3、力法方程的实质是；位移法方程的实质是。

4、利用位移法判断图10结构中结点A的转角Aϕ的转向为。

填充题答案1、F P2、38qlF=3、变形协调条件；平衡条件4、顺时针7：[单选题]2、图5所示梁受外力偶作用，其正确的弯矩图形状应为（）A：AB：BC：CD：D参考答案：C8：[判断题]5、有变形就有应力，有应力就有变形。
