西南大学2020年秋季结构力学【0729】机考大作业参考答案

西南大学网络与继续教育学院课程考试试题卷类别：网教专业：土木工程 2017年6月课程名称【编号】：结构力学【0729】 A卷大作业满分：100分一、名词解释：本大题共10个名词，请任选5个作答，每个4分，共计20分。

1、结构的计算简图2、几何不变体系3、自由度4、约束（或联系）5、叠加原理6、超静定结构7、桁架8、结构位移9、对称荷载 10、转动刚度 (S ij) 答：1、结构的计算简图：实际结构往往是很复杂的,进行力学计算以前，必须加以适当地简化，忽略次要因素，显示其基本的特点，用一个简化的图形来代替实际结构，这个图形称为结构的计算简图。

5、叠加原理：结构中有一组荷载（外力、温度、支座沉陷等）产生的内力或位移等于每一荷载单独作用产生的内力或位移的总和。

8、结构位移：结构上点的位置的移动(线位移)或截面的转动（角位移）。

主要由荷载作用、温度变化、支座沉陷、结构构件尺寸的误差以及结构材料性质随时间的变化等原因引起。

9、对称荷载：所谓对称荷载是指荷载绕对称轴对折后，左右两部分的荷载彼此重合，具有相同的作用点、相同的数值和相同的方向。

10、转动刚度 (S ij)：表示杆端对转动的抵抗能力。

在数值上等于使杆端产生单位角度j=1时，在该杆端所需施加的力矩，用Sij表示。

二、简答题：本大题共3小题，请任选2小题作答，每题10分，共20分。

1、简述刚架内力计算步骤。

答：（1）求支座反力。

简单刚架可由三个整体平衡方程求出支座反力，三铰刚架及主从刚架等，一般要利用整体平衡和局部平衡求支座反力。

（2）求控制截面的内力。

控制截面一般选在支承点、结点、集中荷载作用点、分布荷载不连续点。

控制截面把刚架划分成受力简单的区段。

运用截面法或直接由截面一边的外力求出控制截面的内力值。

（3）根据每区段内的荷载情况，利用“零平斜弯”及叠加法作出弯矩图。

作刚架Q、N图有两种方法，一是通过求控制截面的内力作出；另一种方法是首先作出M图；然后取杆件为分离体，建立矩平衡方程，由杆端弯矩求杆端剪力；最后取结点为分离体，利用投影平衡由杆端剪力求杆端轴力。

西南大学培训与继续教育学院课程代码：0729学年学季：20202 窗体顶端单项选择题1、用图乘法求位移的必要条件之一是C. 所有杆件EI 为常数且相同D. 结构必须是静定的单位荷载下的弯矩图为一直线结构可分为等截面直杆段2、3、位移法的基本结构是（）铰结体系单跨静定梁的组合体静定刚架单跨超静定梁的组合体4、固定铰支座有几个约束反力分量A. 3个2个4个1个5、导出单位荷载法的原理是叠加原理静力平衡条件虚力原理虚位移原理6、7、两刚片用三根延长线交于一点的链杆相连组成E. 有两个多余约束的几何不变体系瞬变体系有一个自由度和一个多余约束的可变体系无多余约束的几何不变体系8、图7所示结构的超静定次数为43259、定向滑动支座有几个约束反力分量1个3个2个4个10、结构的刚度是指结构保持原有平衡形式的能力结构抵抗破坏的能力结构抵抗失稳的能力结构抵抗变形的能力11、图示对称结构，力法求解时，未知量最少为()1284212、图4所示体系的几何组成是（）无多余约束的几何不变体系几何可变体系有多余约束的几何不变体系瞬变体系13、图6所示两个刚架的关系是B. 内力相同，变形也相同内力不同，变形也不相同 内力相同，变形相同 内力相同，变形不同14、图1所示计算简图是：F. 为有多余约束的几何不变体系。

结构多余约束数为1 ,自由度数为0 为有多余约束的几何可变体系。

结构多余约束数为0 ,自由度数为1 为无多余约束的几何不变体系。

结构多余约束数为0 ,自由度数为0为无多余约束的几何可变体系。

结构多余约束数为0 ,自由度数为115、桁架计算的截面法所选分离体包含几个结点最少两个单个 最多两个 任意个16、对结构进行强度计算的目的，是为了保证结构不发生刚体运动既经济又安全美观实用不致发生过大的变形17、图5示结构截面K的弯矩（下侧受拉为正）为-M2MM18、可动铰支座有几个约束反力分量1个4个3个2个19、固定支座(固定端)有几个约束反力分量4个2个3个1个判断题20、改变荷载值的大小，三铰拱的合理拱轴线不变。

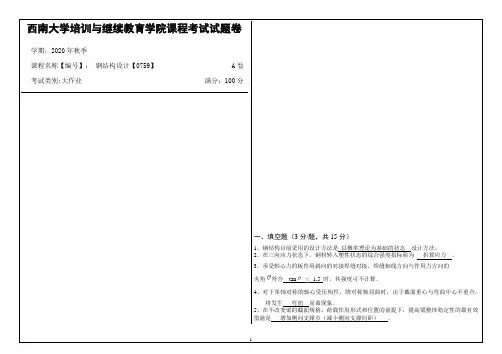

西南大学培训与继续教育学院课程考试试题卷
学期：2020年秋季
课程名称【编号】：钢结构设计【0759】 A卷
考试类别:大作业满分：100分
一、填空题（3分/题，共15分）
1、钢结构目前采用的设计方法是以概率理论为基础的状态设计方法。

2、在三向应力状态下，钢材转入塑性状态的综合强度指标称为折算应力。

3、承受轴心力的板件用斜向的对接焊缝对接，焊缝轴线方向与作用力方向的
夹角符合tan≤ 1.5 时，其强度可不计算。

4、对于单轴对称的轴心受压构件，绕对称轴屈曲时，由于截面重心与弯曲中心不重合，
将发生弯扭屈曲现象。

5、在不改变梁的截面规格、荷载作用形式和位置的前提下，提高梁整体稳定性的最有效
措施是增加侧向支撑点（减小侧向支撑间距）。

- 1 -。

1、结构的刚度是指1. C. 结构抵抗变形的能力2、图7中图A～图所示结构均可作为图7（a）所示结构的力法基本结构，使得力法计算最为简便的基C3、图5所示梁受外力偶作用，其正确的弯矩图形状应为（）C4、对结构进行强度计算的目的，是为了保证结构1. A. 既经济又安全5、改变荷载值的大小，三铰拱的合理拱轴线不变。

1. A.√6、多余约束是体系中不需要的约束。

1. B.×7、结构发生了变形必然会引起位移，结构有位移必然有变形发生。

1. B.×8、如果梁的截面刚度是截面位置的函数，则它的位移不能用图乘法计算。

1. A.√9、一根连杆相当于一个约束。

1. A.√10、单铰是联接两个刚片的铰。

1. A.√11、虚功原理中的力状态和位移状态都是虚设的。

1. B.×12、带拉杆三铰拱中拉杆的拉力等于无拉杆三铰拱的水平推力。

1. A.√13、瞬变体系在很小的荷载作用下会产生很大的内力，所以不能作为结构使用。

1. A.√14、虚位移原理中的虚功方程等价于静力平衡方程，虚力原理中虚功方程等价于变形协调方程。

1. A.√15、体系的多余约束对体系的计算自由度、自由度及受力状态都没有影响，故称多余约束。

1. B.×16、力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

1. A.√17、当上部体系只用不交于一点也不全平行的三根链杆与大地相连时，只需分析上部体系的几何组成，就能确定1. A.√18、用力法计算超静定结构时，其基本未知量是未知结点位移。

B.×19、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

1. A.√20、力法和位移法既能用于求超静定结构的内力，又能用于求静定结构的内力。

（）1. B.×21、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

（1. A.√22、位移法和力矩分配法只能用于求超静定结构的内力，不能用于求静定结构的内力。

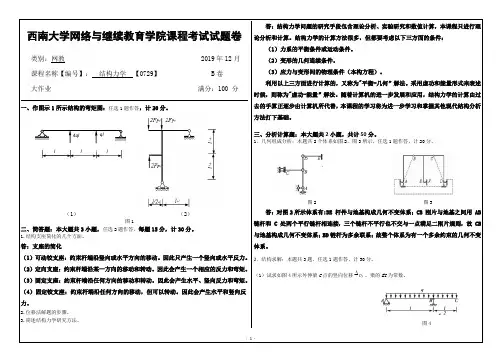

西南大学网络与继续教育学院课程考试试题卷类别：网教 2019年12月课程名称【编号】：结构力学【0729】 B卷大作业满分：100 分一、作图示1所示结构的弯矩图：任选1题作答，计20分。

（1）（2）图1二、简答题：本大题共3小题，任选2题作答，每题15分，计30分。

1.结构支座简化的几个方面。

答：支座的简化（1）可动铰支座：约束杆端沿竖向或水平方向的移动。

因此只产生一个竖向或水平反力。

（2）定向支座：约束杆端沿某一方向的移动和转动。

因此会产生一个相应的反力和弯矩。

（3）固定支座：约束杆端沿任何方向的移动和转动。

因此会产生水平、竖向反力和弯矩。

（4）固定铰支座：约束杆端沿任何方向的移动，但可以转动。

因此会产生水平和竖向反力。

2.位移法解题的步骤。

3.简述结构力学研究方法。

答：结构力学问题的研究手段包含理论分析、实验研究和数值计算，本课程只进行理论分析和计算。

结构力学的计算方法很多，但都要考虑以下三方面的条件：（1）力系的平衡条件或运动条件。

（2）变形的几何连续条件。

（3）应力与变形间的物理条件（本构方程）。

利用以上三方面进行计算的，又称为"平衡-几何”解法。

采用虚功和能量形式来表述时候，则称为"虚功-能量”解法。

随着计算机的进一步发展和应用，结构力学的计算由过去的手算正逐步由计算机所代替，本课程的学习将为进一步学习和掌握其他现代结构分析方法打下基础。

三、分析计算题：本大题共2小题，共计50分。

1．几何组成分析：本题共2个体系如图2，图3所示，任选1题作答，计20分。

图2 图3 答：对图2所示体系有:DE 杆件与地基构成几何不变体系；CB 刚片与地基之间用 AB 链杆和 C 处两个平行链杆相连接，三个链杆不平行也不交与一点满足二刚片规则，故 CB 与地基构成几何不变体系；BD链杆为多余联系；故整个体系为有一个多余约束的几何不变体系。

2．结构求解：本题共3题，任选1题作答，计30分。

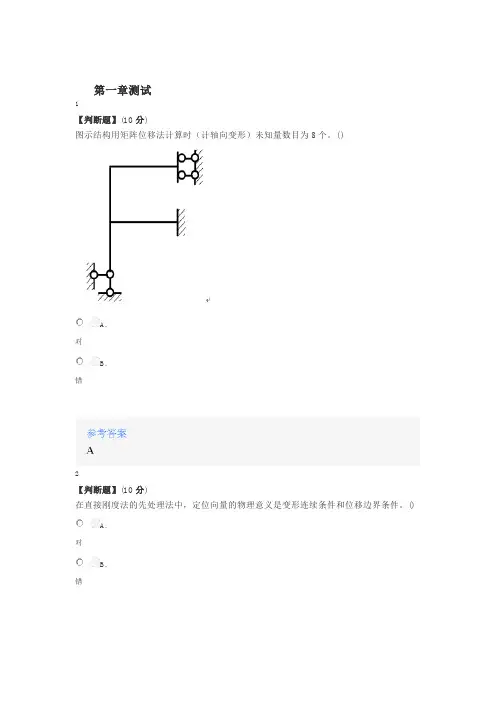

第一章测试1【判断题】(10分)图示结构用矩阵位移法计算时（计轴向变形）未知量数目为8个。

()A.对B.错2【判断题】(10分)在直接刚度法的先处理法中，定位向量的物理意义是变形连续条件和位移边界条件。

()A.对B.错3【判断题】(10分)矩阵位移法中，等效结点荷载的“等效原则”是指与非结点荷载的结点位移相等。

()A.对B.错4【单选题】(30分)已知图示刚架各杆EI=常数，当只考虑弯曲变形，且各杆单元类型相同时，采用先处理法进行结点位移编号，其正确编号是：A.BB.CC.AD.D5【单选题】(40分)图示连续梁结构，在用结构矩阵分析时将杆AB划成AD和DB两单元进行计算是：()A.较好的方法B.最好的方法C.可行的方法D.不可行的方法第二章测试1【单选题】(10分)力矩分配法计算得出的结果：（）A.一定是近似解；B.不是精确解；C.可能为近似解，也可能是精确解。

D.是精确解；2【单选题】(20分)在力矩分配法中，刚结点处各杆端力矩分配系数与该杆端转动刚度（或劲度系数）的关系为：()A.成反比B.前者与后者的绝对值有关C.二者无关D.成正比3【判断题】(20分)图示结构，各杆i=常数，欲使A结点产生单位顺时针转角,须在A结点施加的外力偶为数-8i。

（）A.对B.错4【单选题】(40分)图示连续梁中，力矩分配系数与分别等于：()A.0.6，0.4B.0.429，0.571C.0.5，0.5D.0.571，0.55【判断题】(10分)力矩分配法中的分配系数、传递系数与外来因素（荷载、温度变化等）有关。

()A.对B.错第三章测试1【判断题】(10分)在结构计算中，大小、方向随时间变化的荷载都必须按动荷载考虑。

()A.对B.错2【单选题】(20分)考虑阻尼比不考虑阻尼时结构的自振频率：(）A.不定，取决于阻尼性质B.小C.相同D.大3【单选题】(30分)图示三个主振型形状及其相应的圆频率，三个频率的关系应为：（）A.B.C.D.4【单选题】(20分)图示结构，不计杆件分布质量，当增加，则结构自振频率：（）A.增大减少取决于与的比值B.增大C.不变D.减少5【单选题】(20分)设一两个自由度体系有两个质量相同的质点，其两个主振型为：（）A.CB.AC.DD.B第四章测试1【单选题】(30分)A.DB.CC.AD.B2【判断题】(10分)在稳定问题中，随遇平衡是一种实际存在的现象。

结构力学1：[论述题]简答题1、简述刚架内力计算步骤。

答：（1）求支座反力。

简单刚架可由三个整体平衡方程求出支座反力，三铰刚架及主从刚架等，一般要利用整体平衡和局部平衡求支座反力。

（2）求控制截面的内力。

控制截面一般选在支承点、结点、集中荷载作用点、分布荷载不连续点。

控制截面把刚架划分成受力简单的区段。

运用截面法或直接由截面一边的外力求出控制截面的内力值。

（3）根据每区段内的荷载情况，利用"零平斜弯”及叠加法作出弯矩图。

作刚架Q、N图有两种方法，一是通过求控制截面的内力作出；另一种方法是首先作出M 图；然后取杆件为分离体，建立矩平衡方程，由杆端弯矩求杆端剪力；最后取结点为分离体，利用投影平衡由杆端剪力求杆端轴力。

当刚架构造较复杂（如有斜杆），计算内力较麻烦事，采用第二种方法。

（4）结点处有不同的杆端截面。

各截面上的内力用该杆两端字母作为下标来表示，并把该端字母列在前面。

（5）注意结点的平衡条件。

2、简述计算结构位移的目的。

答：(1) 验算结构的刚度。

校核结构的位移是否超过允许限值，以防止构件和结构产生过大的变形而影响结构的正常使用。

(2) 为超静定结构的内力分析打基础。

超静定结构的计算要同时满足平衡条件和变形连续条件。

(3) 结构制作、施工过程中也常需先知道结构的位移。

3、如何确定位移法基本未知量。

答：（1）在刚结点处加上刚臂。

（2）在结点会发生线位移的方向上加上链杆。

（3）附加刚臂与附加链杆数目的总和即为基本未知量数目。

确定线位移的方法（1）由两个已知不动点所引出的不共线的两杆交点也是不动点。

（2）把刚架所有的刚结点（包括固定支座）都改为铰结点，如此体系是一个几何可变体系，则使它变为几何不变体系所需添加的链杆数目即等于原结构的线位移数目。

4、简述力法的基本思路。

答：力法的基本思路：将超静定结构的计算转化为静定结构的计算，首先选择基本结构和基本体系，然后利用基本体系与原结构之间在多余约束方向的位移一致性和变形叠加列出力法典型方程，最后求出多余未知力和原结构的内力。

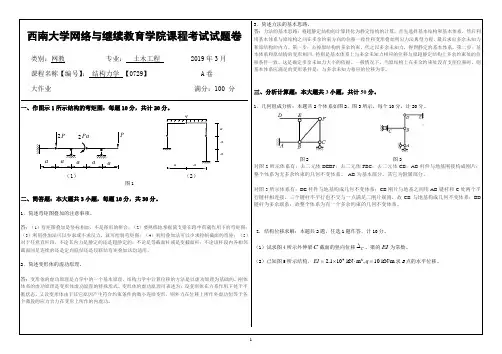

- 1 -西南大学网络与继续教育学院课程考试试题卷类别：网教 2019年6月 课程名称【编号】： 结构力学 【0729】 A 卷 大作业 满分：100 分一、作图示1所示结构的弯矩图：任选1题作答，计20分。

（1） （2）图1解：根据（1）二、简答题：本大题共3小题，任选2题作答，每题15分，计30分。

1.结构力学的主要研究内容。

答：结构由荷载、支座移动、温度变化、制造误差引起的内力计算——称为强度计算； 结构由荷载、支座移动、温度变化、制造误差引起的变形及位移计算——称为刚度计算； 结构的稳定计算； 结构的组成规律及计算简图的选择。

“结构力学”就是研究结构在荷载作用下的内力和变形的计算问题。

2.几何组成分析目的。

答：（1）判别某一体系是否为几何不变，从而决定它能否作为结构。

（2）区别静定结构、超静定结构，从而选定相应计算方法。

（3）搞清结构各部分间的相互关系，以决定合理的计算顺序。

3.如何确定独立角位移数目。

答：由于在同一结点处，各杆端的转角都是相等的，因此每一个刚结点只有一个独立的角位移未知量。

在固定支座处，其转角等于零为已知量。

至于铰结点或铰支座处各杆端的转角，它们不是独立的，可不作为基本未知量。

这样，结构独立角位移数目就等于结构刚结点的数目。

三、分析计算题：本大题共3小题，共计50分。

1．几何组成分析：本题共2个体系如图2，图3所示，任选1题作答，计15分。

图2 图3答：根据图2，依次去掉二元体剩下如图所示的并排简支梁，故原体系为无多余约束的几何不变体系。

根据图3，依次去掉基础、二元体，剩下图示部分为两刚片用两个铰相联，有一个多余约束，故原体系为有一个多余约束的几何不变系。

1、图示静定梁，B左截面弯矩等于：35kN.m。

10kN.m；30kN.m；15kN.m；2、刚体系与变形体系虚位移原理的虚功方程两者的区别在于：F. 前者用于求未知力，后者用于求位移；前者的外力总虚功等于零，后者的外力总虚功等于其总虚应变能；前者的外力总虚功不等于零，后者的外力总虚功等于其总虚应变能。

前者用于求位移，后者用于求未知力；3、图示结构当高度增加时，杆1的内力E. 不变。

增大；不确定；减小；4、图示结构各杆EI=常数，其C端的水平位移（→）为：80/(EI)。

225/(4EI); 225/(8EI); 0;5、图示三角拱支座A 的水平反力(以向右为正)是:1kN2kN; 1/2kN. 3kN;6、图示体系的几何组成为：几何不变，无多余约束； 几何不变，有多余约束；可变体系。

瞬变体系；7、图示刚架,B点的水平位移是：向右；等于零；向左；不定，方向取决于a的大小。

8、图示结构A，B两点相对竖向位移为:A、;B、;C、;D、0。

D. DACB9、图示体系为：几何常变；几何不变有多余约束； 几何不变无多余约束；几何瞬变。

10、图示刚架中，应等于：6kN.m （左拉）。

2kN.m （左拉）;2 kN.m(右拉）； 4kN.m （右拉）；11、静定结构在支座移动时，会产生：内力； 应力； 刚体位移；变形。

12、图示桁架杆的内力为:0.2P;-2.8P;2.8P;13、图示桁架中，B支座的反力R等于:零；-3P；5P。

3.5P；14、用力矩分配法计算时，放松结点的顺序：对计算无影响；对计算有影响，而对计算结果无影响。

对计算和计算结果有影响；对计算和计算结果无影响；15、结构的刚度是指结构保持原有平衡形式的能力结构抵抗破坏的能力结构抵抗失稳的能力结构抵抗变形的能力16、图示体系的几何组成为瞬变;几何不变，有多余联系；常变。

几何不变，无多余联系；17、图示对称结构，力法求解时，未知量最少为()1284218、图示两个刚架的关系是内力相同，变形也相同内力不同，变形也不相同内力相同，变形相同内力相同，变形不同19、图1所示计算简图是：为有多余约束的几何不变体系。

西南大学网络与继续教育学院
课程代码： 0729 学年学季：20201单项选择题
1、用图乘法求位移的必要条件之一是. C. 所有杆件EI为常数且相同
. D. 结构必须是静定的
.单位荷载下的弯矩图为一直线
.结构可分为等截面直杆段
2、
.
.
.
.
3、位移法的基本结构是（）
.铰结体系
.单跨静定梁的组合体
.静定刚架
.单跨超静定梁的组合体
4、固定铰支座有几个约束反力分量
. A. 3个
.2个
.4个
.1个
5、导出单位荷载法的原理是
.叠加原理
.静力平衡条件
.虚力原理
.虚位移原理
6、
.
.
.
.
7、从一个无多余约束的几何不变体系上去除二元体后得到的新体系是.几何瞬变体系
.几何可变体系
.有多余约束的几何不变体系
.无多余约束的几何不变体系
8、两刚片用三根延长线交于一点的链杆相连组成
. E. 有两个多余约束的几何不变体系
.瞬变体系
.有一个自由度和一个多余约束的可变体系
.无多余约束的几何不变体系
9、图7所示结构的超静定次数为
. 4
. 3
. 2
. 5。

1、结构的刚度是指1. C. 结构抵抗变形的能力2、图7中图A～图所示结构均可作为图7（a）所示结构的力法基本结构，使得力法计算最为简便的C3、图5所示梁受外力偶作用，其正确的弯矩图形状应为（）C4、对结构进行强度计算的目的，是为了保证结构1. A. 既经济又安全5、改变荷载值的大小，三铰拱的合理拱轴线不变。

1. A.√6、多余约束是体系中不需要的约束。

1. B.×7、结构发生了变形必然会引起位移，结构有位移必然有变形发生。

1. B.×8、如果梁的截面刚度是截面位置的函数，则它的位移不能用图乘法计算。

1. A.√9、一根连杆相当于一个约束。

1. A.√10、单铰是联接两个刚片的铰。

1. A.√11、虚功原理中的力状态和位移状态都是虚设的。

1. B.×12、带拉杆三铰拱中拉杆的拉力等于无拉杆三铰拱的水平推力。

1. A.√13、瞬变体系在很小的荷载作用下会产生很大的内力，所以不能作为结构使用。

1. A.√14、虚位移原理中的虚功方程等价于静力平衡方程，虚力原理中虚功方程等价于变形协调方程。

1. A.√15、体系的多余约束对体系的计算自由度、自由度及受力状态都没有影响，故称多余约束。

1. B.×16、力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

1. A.√17、当上部体系只用不交于一点也不全平行的三根链杆与大地相连时，只需分析上部体系的几何组成，就能确1. A.√18、用力法计算超静定结构时，其基本未知量是未知结点位移。

B.×19、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

1. A.√20、力法和位移法既能用于求超静定结构的内力，又能用于求静定结构的内力。

（）1. B.×21、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

（）1. A.√22、位移法和力矩分配法只能用于求超静定结构的内力，不能用于求静定结构的内力。

西南大学网络教育《结构力学》在线作业答案1：[论述题]1、（本题10分）作图示结构的弯矩图。

各杆EI相同，为常数。

图参考答案：先对右下铰支座取整体矩平衡方程求得左上活动铰支座反力为0，再对整体竖向投影平衡求得右下铰支座竖向反力为0；再取右下直杆作为隔离体可求出右下铰支座水平反力为m/l（向右），回到整体水平投影平衡求出左下活动铰支座反力为m/l（向左）。

反力求出后，即可绘出弯矩图如图所示。

图2：[填空题]2、（本题3分）力矩分配法适用于计算无结点超静定刚架。

参考答案：线位移3：[单选题]7、（本题3分）对称结构在对称荷载作用下，内力图为反对称的是A：弯矩图B：剪力图C：轴力图D：弯矩图和剪力图参考答案：B4：[填空题]1、（本题5分）图示梁截面C的弯矩M C = （以下侧受拉为正）图参考答案：F P a5：[判断题]4、(本小题2分)静定结构受外界因素影响均产生内力，内力大小与杆件截面尺寸无关。

参考答案：错误6：[判断题]3、(本小题 2分)在温度变化与支座移动因素作用下静定与超静定结构都有内力。

参考答案：错误7：[判断题]1、(本小题2分)在竖向均布荷载作用下，三铰拱的合理轴线为圆弧线。

参考答案：错误8：[论述题]2、（本小题10分）试对下图所示体系进行几何组成分析。

参考答案：结论：无多余约束的几何不变体系。

9：[单选题]1、(本小题3分）力法的基本未知量是A：结点角位移和线位移B：多余约束力C：广义位移D：广义力参考答案：B10：[单选题]2、（本小题3分）静定结构有温度变化时A：无变形，无位移，无内力B：有变形，有位移．无内力C：有变形．有位移，有内力D：无变形．有位移，无内力参考答案：B11：[判断题]2、(本小题2分)几何可变体系在任何荷载作用下都不能平衡。

参考答案：错误12：[判断题]5、(本小题2分) 按虚荷载原理所建立的虚功方程等价于几何方程。

参考答案：正确13：[单选题]3、（本小题3分）变形体虚功原理A：只适用于静定结构B：只适用于线弹性体C：只适用于超静定结构D：适用于任何变形体系参考答案：D14：[单选题]4、（本小题3分）由于静定结构内力仅由平衡条件决定,故在温度改变作用下静定结构将A：产生内力B：不产生内力C：产生内力和位移D：不产生内力和位移参考答案：B15：[单选题]5、（本小题3分）常用的杆件结构类型包括A：梁、拱、排架等B：梁、拱、刚架等C：梁、拱、悬索结构等D：梁、刚架、悬索结构等参考答案：B16：[单选题]6、（本题3分）图示计算简图是图A：为无多余约束的几何不变体系。

072920222单项选择题1、变形体虚位移原理的虚功方程中包含了力系与位移(及变形)两套物理量，其中：1.力系与位移两者都是实际的.2.力系与位移都必须是虚拟的；3.力系必须是虚拟的,位移是实际的；4.位移必须是虚拟的,力系是实际的；2、图示结构，求A、B两点相对线位移时，虚力状态应在两点分别施加的单位力为：1.反向力偶。

2.连线方向反向力；3.竖向反向力；4.水平反向力；3、图示桁架结构杆1的轴力为：1.-1.414P 2. -2P 3. -0.5P4.-P4、图示各种结构中，欲求A 点竖向位移，能用图乘法的为：A 、B 、C 、D 、1. D2. A3. C4.B5、在图示简支梁中M C =1.m/2（下拉）2.不确定3.m（下拉）4.m/2（上拉）6、图示刚架，EI=常数，A截面的转角为：1.144/(EI)。

2.17/(EI);3.0;4.34/(EI);7、固定铰支座有几个约束反力分量1.3个2.2个3.4个4.1个8、图示体系的几何组成为:1.常变。

2.几何不变，有多余联系；3.几何不变，无多余联系；4.瞬变；9、图示等截面杆件，B端为定向支座，A端发生单位角位移，其传递系数为：A、；B、；C、；D、。

1. C2. D3. B4. A10、下图所示结构的位移法未知数个数为：1. 42.23. 34. 111、在力矩分配法中，各杆端之最后弯矩值是：1.固端弯矩与分配弯矩、传递弯矩之代数和；2.固端弯矩与分配弯矩之代数和；3.分配弯矩之代数和；4.分配弯矩与传递弯矩之代数和。

12、静定结构温度改变时:1.有变形，有内力，有位移，2.有变形，有位移，无内力；3.无变形，有位移，无内力。

4.无变形，无位移，无内力；13、静定结构的内力计算与:1.EI绝对值有关；2.E无关，I有关。

3.EI无关；4.EI相对值有关；14、图示结构支座的A反力矩（以右侧受拉力为正）是：1.E. 0； 2. 60kN·m; 3. 120kN·m。

072920182单项选择题1、桁架计算的结点法所选分离体包含几个结点1.任意个 2.最多两个 3. 最少两个 4.单个2、用图乘法求位移的必要条件之一是1. C. 所有杆件EI 为常数且相同2. D. 结构必须是静定的3. 单位荷载下的弯矩图为一直线4.结构可分为等截面直杆段3、1.2.3.4.4、位移法的基本结构是（ ）2.单跨静定梁的组合体 3. 静定刚架4.单跨超静定梁的组合体5、固定铰支座有几个约束反力分量1. A. 3个2. 2个3. 4个4.1个6、导出单位荷载法的原理是1. 叠加原理2. 静力平衡条件3. 虚力原理4.虚位移原理7、1.2.3.4.8、从一个无多余约束的几何不变体系上去除二元体后得到的新体系是2.几何可变体系3. 有多余约束的几何不变体系4.无多余约束的几何不变体系9、图2所示结构的超静定次数、未知结点位移数是：1. 超静定次数是1、未知结点位移数是12. 超静定次数是1、未知结点位移数是03. 超静定次数是1、未知结点位移数是04.超静定次数是0、未知结点位移数是010、两刚片用三根延长线交于一点的链杆相连组成1. E. 有两个多余约束的几何不变体系2. 瞬变体系3. 有一个自由度和一个多余约束的可变体系4.无多余约束的几何不变体系11、图7所示结构的超静定次数为1. 44.512、定向滑动支座有几个约束反力分量1.1个 2.3个 3. 2个4.4个13、结构的刚度是指1. 结构保持原有平衡形式的能力2. 结构抵抗破坏的能力3. 结构抵抗失稳的能力4.结构抵抗变形的能力14、图7中图A ～图所示结构均可作为图7（a ）所示结构的力法基本结构，使得力法计算最为简便的基本结构是1. A2. B15、图6所示两个刚架的关系是1.B. 内力相同，变形也相同2. 内力不同，变形也不相同3. 内力相同，变形相同4.内力相同，变形不同16、图1所示计算简图是：1. F. 为有多余约束的几何不变体系。

2021年秋季0729结构力学作业及练习答案2021年秋结构力学0729第一次作业1、简述结构几何组成分析的目的。

答: 1、研究结构正确的连接方式,确保所设计的结构能承受并传递荷载,维持平衡,不至于发生刚体运动。

2、在结构计算时,可根据其几何组成情况,选择适当的计算方法;分析其组成顺序,寻找简便的解题途径。

2、简述多跨静定梁的特点。

答:1 多跨静定梁的几何组成特点从几何构造瞧,多跨静定梁由基本部分及附属部分组成,将各段梁之间的约束解除仍能平衡其上外力的称为基本部分,不能独立平衡其上外力的称为附属部分,附属部分就是支承在基本部分的。

2 多跨静定梁的受力特点由构造层次图可得到多跨静定梁的受力特点为:作用在基本部分的力不影响附属部分,作用在附属部分的力反过来影响基本部分。

因此,多跨静定梁的解题顺序为先附属部分后基本部分。

为了更好地分析梁的受力,往往先画出能够表示多跨静定梁各个部分相互依赖关系的层次图3 多跨静定梁的计算特点为了避免解联立方程,计算多跨静定梁时,应遵守以下原则:先计算附属部分后计算基本部分。

将附属部分的支座反力反向指向,作用在基本部分上,把多跨梁拆成多个单跨梁,依次解决。

将单跨梁的内力图连在一起,就就是多跨梁的内力图。

弯矩图与剪力图的画法同单跨梁相同。

1、力法与位移法既能用于求超静定结构的内力,又能用于求静定结构的内力。

( 错误2、静定结构在非荷载外因(支座移动、温度改变、制造误差)作用下,不产生内力,但产生位移。

正确3、图示结构,去掉其中任意两根支座链杆后余下部分都可作为力法计算的基本体系。

图错误4、体系几何组成分析中,链杆都能瞧作刚片,刚片有时能瞧作链杆,有时不能瞧作链杆。

错误5、体系的多余约束对体系的计算自由度、自由度及受力状态都没有影响,故称多余约束。

错误6、不受外力作用的任何结构,内力一定为零。

(错误7、引起结构变形的因素只有三种:荷载作用、温度改变与支座位移。

(错误8、虚位移原理中的虚功方程等价于静力平衡方程,虚力原理中虚功方程等价于变形协调方程。
