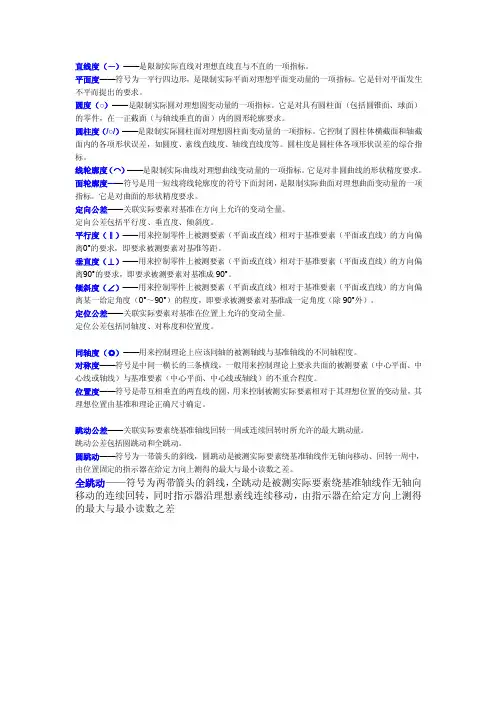

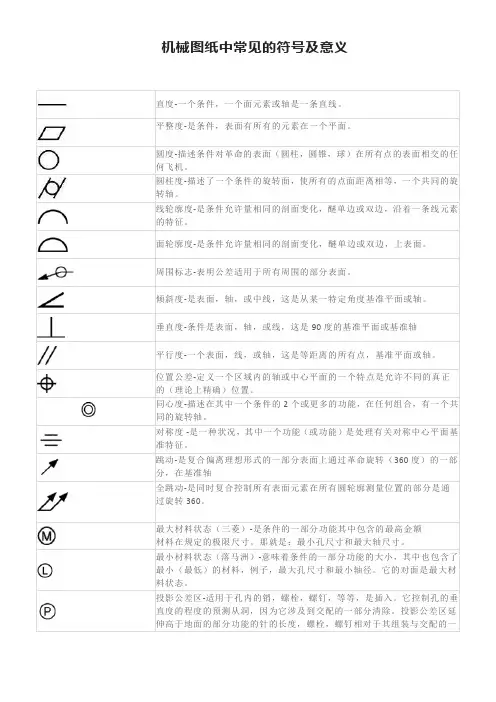

直线度(-)——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度(○)——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度(◎)——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
对称度——符号是中间一横长的三条横线,一般用来控制理论上要求共面的被测要素(中心平面、中心线或轴线)与基准要素(中心平面、中心线或轴线)的不重合程度。
位置度——符号是带互相垂直的两直线的圆,用来控制被测实际要素相对于其理想位置的变动量,其理想位置由基准和理论正确尺寸确定。
机械制图标注常用符号大全1. 引言在机械制图中,标注常用符号是非常重要的,它们能够准确地传递设计意图和要求,方便工程师、制造商和操作者理解和执行。
本文将介绍机械制图中常用的标注符号,以帮助读者更好地理解和应用这些符号。
2. 尺寸标注符号尺寸标注符号用于表示构件的尺寸要求,如长度、宽度、直径等。
以下是常用的尺寸标注符号:•直线尺寸标注:用一条水平线连接两个对称的箭头,箭头指向被标注尺寸的两个端点。
•半径标注:用一条有弯曲箭头的弧线表示,箭头指向被标注尺寸的弧线端点。
•圆心标注:用一个小圆形符号表示圆心的位置。
•直角标注:用一个表示角度的符号(通常是一个小方框)标注直角的顶点。
•倾斜角度标注:用一个箭头指向被标注角度的符号。
3. 表面质量标注符号表面质量标注符号用于表示构件表面的质量要求,如光洁度、平整度、表面粗糙度等。
以下是常用的表面质量标注符号:•光洁度标注:用三个并排的箭头表示,箭头上有几条短横线,表示光洁度等级。
•平整度标注:用两个对称的平行线表示,线上有两个相互垂直的箭头,表示平整度等级。
•表面粗糙度标注:用一个平行线和一个波浪线表示,线上有表示粗糙度数值的箭头。
4. 其他常用符号除了尺寸标注符号和表面质量标注符号,还有一些其他常用的符号用于标注机械制图中的其他要求,如材料要求、装配要求等。
以下是一些常用的其他符号:•材料符号:用字母和数字表示不同材料。
如A代表铝,C 代表碳钢等。
•温度标注:用一个字母T和数值表示温度要求,如T25表示最高可达25摄氏度。
•焊缝标注:用一个V字形符号表示需要焊接的位置。
•螺纹标注:用一个斜线符号和表示螺纹类型的字母来表示。
5. 结论机械制图标注常用符号在机械设计和生产中起着非常重要的作用,它们能够准确地传递设计意图和要求,提高工程师、制造商和操作者的工作效率。
本文介绍了机械制图中常用的标注符号,包括尺寸标注符号、表面质量标注符号和其他常用符号。
希望读者能够通过本文更好地理解和应用这些符号,提高机械制图的质量和准确性。
机械制图标注常用符号大全在机械制图中,标注符号的使用非常重要,能够准确传达设计意图,提高制图的规范性和准确性。
本文将为大家介绍机械制图中常用的标注符号,以便读者更好地理解和运用这些符号。
1. 尺寸标注符号1.1 直线尺寸标注(单位mm)图中的直线尺寸标注以水平方向为主,使用箭头和水平线标注。
例如,箭头指向直线,并在直线开始和结束处标注尺寸,水平线与箭头相连。
1.2 圆弧尺寸标注(单位mm)圆弧尺寸标注时,标注标准为“R+圆弧半径”,箭头指向圆弧,并在圆弧两端标注尺寸。
1.3 角度尺寸标注(单位度)角度尺寸标注时,使用一个带箭头的弧线标注角度,箭头指向角度所在的位置。
2. 材料标注符号2.1 实心箭头当需要标注零件材料时,可以使用实心箭头。
箭头指向零件,并在箭头下方写明材料的名称。
2.2 斜线斜线用于标注具有特定材料的某一部分。
在对应部分上画斜线,并在斜线上方写明材料的名称。
3. 表面质量标注符号3.1 光滑标注用于标注需要精加工的表面。
在表面上画两条平行的短线,中间填充黑色。
3.2 粗糙标注用于标注需要加工的表面。
在表面上画两条平行的短线,中间填充斜线。
4. 其他常用符号4.1 弯曲线用于标注某一曲面需要弯曲的部分,在弯曲的部分上画一条曲线,并在曲线下方注明需要的弯曲角度和方向。
4.2 过渡符号过渡符号用于标注某一部分的外形过渡。
在过渡的两端画上三角形,并在三角形内部写明过渡的尺寸。
4.3 平行线用于标注平行的两个部分。
在标注的两部分之间画上平行线,并在线上方写明“//”符号。
总结:本文介绍了机械制图中常用的标注符号,包括尺寸标注、材料标注、表面质量标注和其他常用符号。
这些符号能够准确传达设计意图,提高制图的规范性和准确性。
希望读者能够掌握这些符号的使用方法,提升自己的机械制图能力。

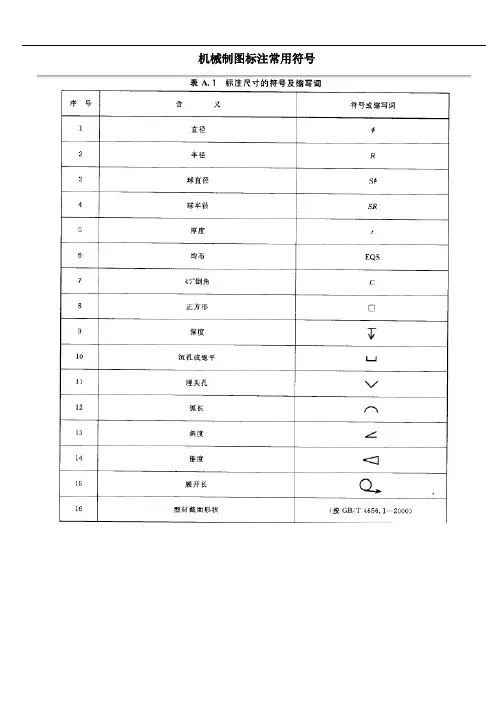

机械制图标注常用符号序号 符号名称 符号绘制标准应用示例1GB/T 1182-2008 基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2GB/T 4458.4-2003; 标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3GB/T 4458.4-2003; 标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4GB/T 4458.4-2003;GB/T 16675.2-1996 尺寸注法;沉孔或锪平符号。
高度h=3.5mm5GB/T 4458.4-2003; GB/T 16675.2-1996 尺寸注法;沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996尺寸注法;埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452~17453-1998 GB/T 4458.6-2002四、简化画法GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线2)可用与管子中心线重合的单根粗实线表示。

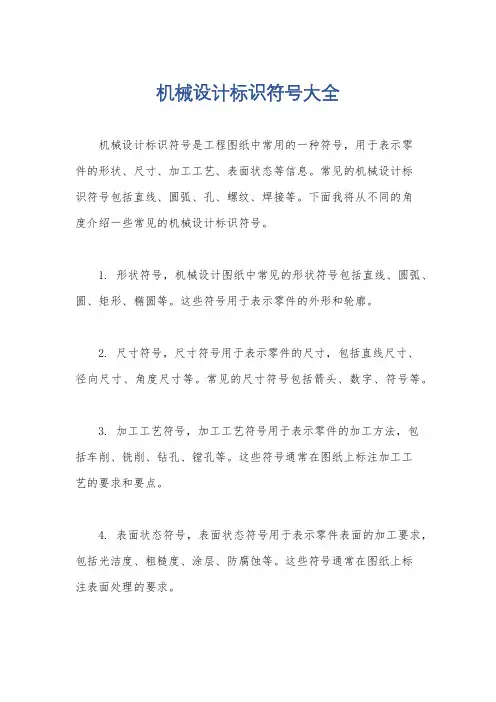

机械设计标识符号大全
机械设计标识符号是工程图纸中常用的一种符号,用于表示零
件的形状、尺寸、加工工艺、表面状态等信息。
常见的机械设计标
识符号包括直线、圆弧、孔、螺纹、焊接等。
下面我将从不同的角
度介绍一些常见的机械设计标识符号。
1. 形状符号,机械设计图纸中常见的形状符号包括直线、圆弧、圆、矩形、椭圆等。
这些符号用于表示零件的外形和轮廓。
2. 尺寸符号,尺寸符号用于表示零件的尺寸,包括直线尺寸、
径向尺寸、角度尺寸等。
常见的尺寸符号包括箭头、数字、符号等。
3. 加工工艺符号,加工工艺符号用于表示零件的加工方法,包
括车削、铣削、钻孔、镗孔等。
这些符号通常在图纸上标注加工工
艺的要求和要点。
4. 表面状态符号,表面状态符号用于表示零件表面的加工要求,包括光洁度、粗糙度、涂层、防腐蚀等。
这些符号通常在图纸上标
注表面处理的要求。
5. 其他符号,除了上述常见的符号外,机械设计图纸中还包括
一些特殊的符号,如焊接符号、螺纹符号、装配符号等,用于表示
零件的特殊要求和装配关系。
总的来说,机械设计标识符号是工程图纸中不可或缺的一部分,它们通过简洁明了的符号和标注,传达了零件的形状、尺寸、加工
工艺、表面状态等重要信息,为工程师和操作人员提供了重要的参
考依据。
希望以上介绍能够对你有所帮助。

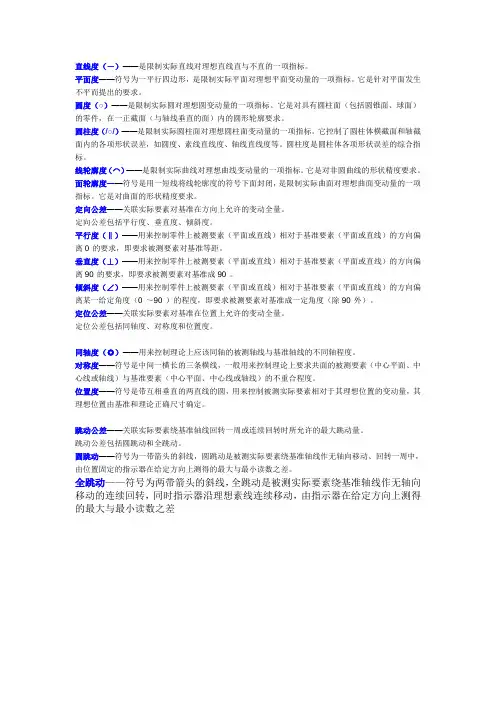

直线度(-)——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度(○)——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度(◎)——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

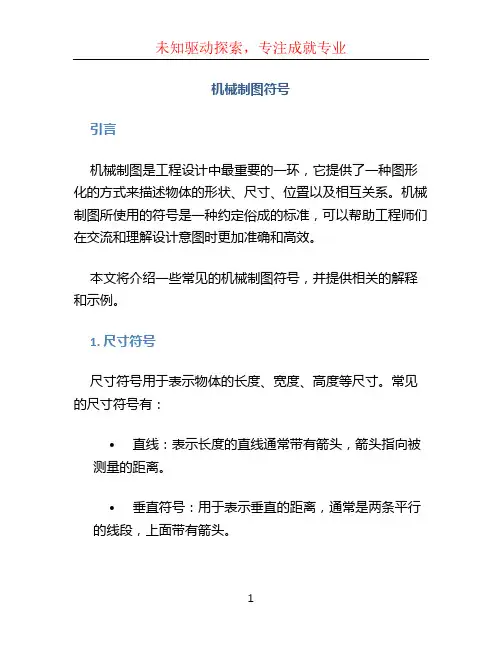

机械制图符号引言机械制图是工程设计中最重要的一环,它提供了一种图形化的方式来描述物体的形状、尺寸、位置以及相互关系。
机械制图所使用的符号是一种约定俗成的标准,可以帮助工程师们在交流和理解设计意图时更加准确和高效。
本文将介绍一些常见的机械制图符号,并提供相关的解释和示例。
1. 尺寸符号尺寸符号用于表示物体的长度、宽度、高度等尺寸。
常见的尺寸符号有:•直线:表示长度的直线通常带有箭头,箭头指向被测量的距离。
•垂直符号:用于表示垂直的距离,通常是两条平行的线段,上面带有箭头。
•平行符号:用于表示两条平行线段之间的距离,通常是一对短线段,中间带有双箭头。
示例:直线尺寸:3.5cm -->垂直符号:⊥(垂直符号) 2.0cm -->平行符号:|| 5.0cm ||2. 连接符号连接符号用于表示物体之间的连接方式,常见的连接符号有:•键连接符号:用于表示通过键连接的两个部分,通常由一对平行线段和连字符组成。
•螺钉连接符号:用于表示通过螺钉连接的两个部分,通常由一对对角线和螺钉头组成。
•焊接符号:用于表示通过焊接连接的两个部分,通常是两根斜线和一个圆形符号。
示例:键连接符号:|---| --> |---|螺钉连接符号:/\\ --> /\\焊接符号:// --> //3. 表面符号表面符号用于表示物体上的特殊表面、纹理或处理方式,常见的表面符号有:•平面符号:用于表示表面平滑、无特殊处理的情况,通常由一条直线和两个箭头组成。
•沉头符号:用于表示物体上的沉头螺孔,通常是一个圆或方形的图案。
•螺纹符号:用于表示物体上的螺纹结构,通常是一条连续的曲线。
示例:平面符号:--->沉头符号:○螺纹符号:~~~~~~4. 图案符号图案符号用于表示物体的材料、纹理或图案,常见的图案符号有:•砂纸符号:用于表示物体的表面为砂纸磨砂处理,通常是一组斜线。
•钢材符号:用于表示物体的材料为钢材,通常是一组平行的直线。
机械图纸标注符号大全概述在机械制图中,使用标注符号对图纸进行标记和说明是十分重要的。
标注符号能够清晰地传达设计师的意图,提供给工人、技术人员等参考。
本文将介绍机械图纸中常见的标注符号,以便读者在制图过程中能够正确理解和使用这些符号。
尺寸标注符号尺寸标注符号用于标记零件的大小和几何形状,常见的尺寸标注符号包括:1.线性尺寸标注:用于表示直线的长度,如横线标注、竖线标注、波浪线标注等。
2.直径标注:用于表示圆形和圆柱体的直径,通常使用字符“∅”加上具体数值表示。
3.半径标注:用于表示圆形和圆柱体的半径,通常使用字符“R”加上具体数值表示。
4.角度标注:用于表示角度的大小,常用的符号有“°”、“′”和“″”。
5.倾斜标注:用于表示物体倾斜的角度和方向,常用的符号有一个带箭头的斜线。
表面质量标注符号表面质量标注符号用于表示零件表面的质量要求和处理方式,常见的表面质量标注符号包括:1.平面度标注:用于表示平面的偏差范围,通常使用字符“⒐”。
2.圆度标注:用于表示圆形的偏差范围,通常使用字符“Ⓡ”。
3.圆柱度标注:用于表示圆柱体表面的偏差范围,通常使用字符“Ⓒ”。
4.表面粗糙度标注:用于表示表面粗糙度,通常使用字符“Rz”加上具体数值表示。
5.倾斜度标注:用于表示表面倾斜度,通常使用字符“Ⓢ”。
运动标注符号运动标注符号用于表示零件之间的运动方式和相对位置,常见的运动标注符号包括:1.轴向标注:用于表示实线轴是零部件的旋转中心线。
2.辅助标注:用于表示辅助的轮廓线。
3.装配标注:用于表示零部件之间的相对位置,通常使用箭头来表示。
4.连接标注:用于表示零件之间的连接方式,如焊接、螺纹连接等。
5.移动标注:用于表示零部件之间的运动方式,如滑动、转动等。
标记符号标记符号用于对零件进行编号和标记,常见的标记符号包括:1.零件编号:用于对不同零部件进行编号,通常用整数表示。
2.零件名称:用于标记零部件的名称,通常位于图纸附图上方。
