【CN210153272U】一种新型三通温控阀【专利】

  • 格式：pdf
  • 大小：327.97 KB
  • 文档页数：6

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920644117.1
(22)申请日 2019.05.04
(73)专利权人 浙江洁利达暖通科技有限公司
地址 311800 浙江省绍兴市诸暨市店口镇
杨雁路28号
(72)发明人 陈海环　李一尔　陈银玥　孙俪　
(51)Int.Cl.
F16K 11/00(2006.01)
F16K 31/64(2006.01)
F16L 33/18(2006.01)
F16L 33/02(2006.01)
(54)实用新型名称一种新型三通温控阀(57)摘要本实用新型公开了一种新型三通温控阀，包括三通管，所述三通管的左端固定安装有第一连接咀，所述第一连接咀远离三通管的一端螺纹连接有第一螺母，所述第一螺母远离第一连接咀的一端转动连接有第一软管，所述第一软管的表面搭接有第一卡圈，所述第一卡圈的顶部固定连接有第一扳手。

该新型三通温控阀，在三通管接入第一软管和第二软管时，将第一卡圈的内部套在第一螺母的外部，将第二卡圈的内部套在第二螺母的外部，再扭动第一扳手和第二扳手，即可对第一软管和第二软管进行安装和拆卸，从而达到了灵活地与管道进行安装和拆卸的效果，实现了无需借助工具即可完成安装和拆卸的目标，从而
使用起来更加方便。

权利要求书1页 说明书3页 附图1页CN 210153272 U 2020.03.17
C N 210153272
U
权　利　要　求　书1/1页CN 210153272 U
1.一种新型三通温控阀，包括三通管(1)，其特征在于，所述三通管(1)的左端固定安装有第一连接咀(2)，所述第一连接咀(2)远离三通管(1)的一端螺纹连接有第一螺母(3)，所述第一螺母(3)远离第一连接咀(2)的一端转动连接有第一软管(4)，所述第一软管(4)的表面搭接有第一卡圈(5)，所述第一卡圈(5)的顶部固定连接有第一扳手(6)，所述三通管(1)的右端固定连接有第二连接咀(7)，所述第二连接咀(7)远离三通管(1)的一端螺纹连接有第二螺母(8)，所述第二螺母(8)远离第二连接咀(7)的一端转动连接有第二软管(9)，所述第二软管(9)的表面搭接有第二卡圈(10)，所述第二卡圈(10)的顶部固定连接有第二扳手(11)，所述三通管(1)的顶部活动插接有控制杆(12)，所述控制杆(12)的顶端固定连接有控制阀(13)，所述三通管(1)的表面缠绕有夹条(14)，所述夹条(14)的底部固定连接有支撑架(16)，所述支撑架(16)的左侧固定连接有挂钩(18)。

2.根据权利要求1所述的一种新型三通温控阀，其特征在于，所述第一扳手(6)的数量为两个，且两个第一扳手(6)分别位于第一卡圈(5)的顶部和底部。

3.根据权利要求1所述的一种新型三通温控阀，其特征在于，所述第二扳手(11)的数量为两个，且两个第二扳手(11)分别位于第二卡圈(10)的顶部和底部。

4.根据权利要求1所述的一种新型三通温控阀，其特征在于，所述夹条(14)的数量为两个。

5.根据权利要求1所述的一种新型三通温控阀，其特征在于，所述三通管(1)的正面固定连接有连接管(15)。

6.根据权利要求1所述的一种新型三通温控阀，其特征在于，所述支撑架(16)的底部开设有通孔(17)。

7.根据权利要求1所述的一种新型三通温控阀，其特征在于，所述第一卡圈(5)和第二卡圈(10)的内圈均为正六角形。

2。

合集下载

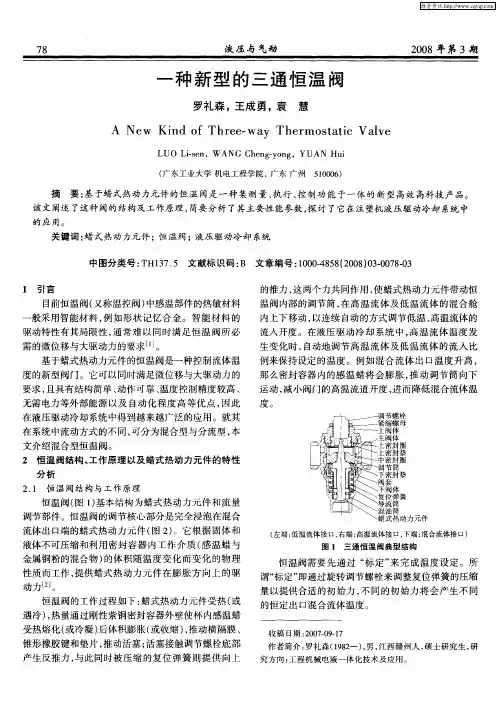

一种新型的三通恒温阀
