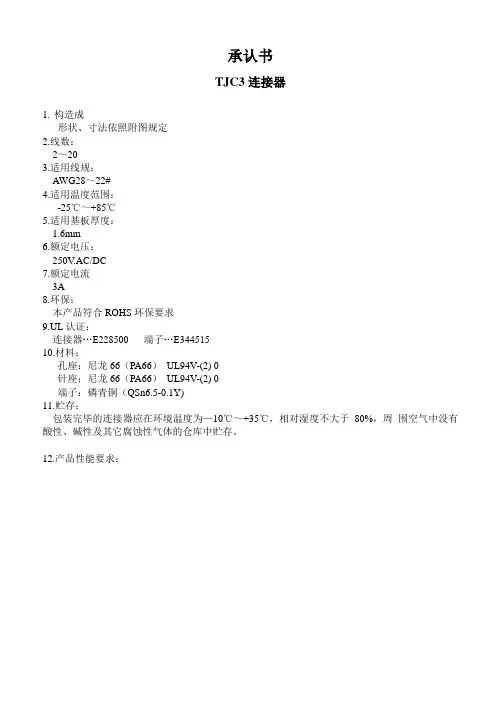

电连接器标准
电连接器标准是确保电连接器质量和性能的一系列规范和要求。
这些标准涵盖了电连接器的设计、制造、测试和使用等方面，以确保其在各种应用中的可靠性和性能。
以下是一些常见的电连接器标准：
1.IEC 60320：这是国际电工委员会（IEC）制定的一组关于在250V电压以下，连接电线与电器非锁
扣装置的互连耦合器的标准。
它包括了两极带地线或不带地线的用于交流回路的连接器，规定了连接器的额定电压、电流、温度等要求。
-STD-810：这是美国军方制定的一套关于连接器环境适应性的标准，包括耐冲击、振动、温度、
湿度等方面的要求，以确保连接器在各种恶劣环境中都能可靠运行。
3.J1772：这是关于直流快速充电的标准，其核心为Combo Connector。
该标准规定了连接器的尺寸、
功率、安全等要求，使其适用于各种电动汽车的充电需求。
此外，还有其他一些标准和规范，如UL、CE、VDE等，这些标准都对电连接器的性能和安全性提出了要求。
在选择和使用电连接器时，应根据具体的应用场景和需求，选择符合相应标准和规范的产品，以确保其质量和可靠性。
以上内容仅供参考，如需了解更多信息，建议查阅相关文献或咨询专业人士。
1 什么是连接器？连接器，即CONNECTOR。
国内亦称作接插件、插头和插座。
一般是指电连接器。
即连接两个有源器件的器件，传输电流或信号。
连接器是我们电子工程技术人员经常接触的一种部件。
它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。
连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。
但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。
就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。
由于我们只关心电路连接器，所以，本课程将紧密结合Molex公司的产品，集中介绍电路连接器及其应用。
[编辑本段]2 为什么要使用连接器？设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。
这样一来，无论对于生产还是使用，都带来了诸多不便。
以汽车电池为例。
假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。
电池损坏需要更换时，还要将汽车送到维修站，脱焊拆除旧的，再焊上新的，为此要付较多的人工费。
有了连接器就可以免除许多麻烦，从商店买个新电池，断开连接器，拆除旧电池，装上新电池，重新接通连接器就可以了。
这个简单的例子说明了连接器的好处。
它使设计和生产过程更方便、更灵活，降低了生产和维护成本。
连接器的好处：1、改善生产过程连接器简化电子产品的装配过程。
线缆连接器3C认证质量管理手册颁布令3C质量管理手册是建立和实施CCC质量管理的纲领性文件，也是建立实施CCC强制性认证的必要依据。
本手册依据电线电缆CCC认证实施规则（CNCA-01C-002:2007）的实施要求进行编制，并对质量管理体系的过程顺序做相互作用进行了描述。
本手册是保证3C质量产品认证的基本准则，也是公司对所有客户的承诺，遵循本手册是公司全员应尽的责任。
本手册经公司总经理批准即生效。
总经理签署：签署日期：2010年3月2日质量负责人授权书【字号：100301】根据公司经营管理设置及其原则，任命为本厂质量负责人，被授权人依照《岗位职责》、《质量手册》、《程序文件》及有关制度，执行其工作范围的职责、行使岗位职权并承担相应义务：1 负责建立满足认证机构要求的文件质量体系并确保其实施和保持。
2 确保认证产品（含强制性产品）符合认证标准的要求。
3 建立文件化程序，确保认证标志的保管和使用。
4 负责产品认证工作的管理和对外联络。
5 建立文件化的程序，及时处理不合格品和确保获证产品变更后获得认证确认。
6 及时向认证机构申报涉及获证产品安全性能的变更。
总经理签署：签署日期：2010年3月2日认证联络员授权书【字号：100302】根据公司经营管理设置及其原则，任命为本厂认证联络员，被授权人依照《岗位职责》、《质量手册》、《程序文件》及有关制度，执行其工作范围的职责、行使岗位职权并承担相应义务：1 负责执行产品认证工作和经办认证对外联络。
2 协助认证产品按认证标准要求进行生产，跟踪认证产品的质量问题。
3 当企业生产、机构等发生变化时，应及时向认证机构反映。
4 当产品关键元器件和材料、结构等影响产品符合规定要求因素的变更时，在实施前向认证机构申报获得批准后，方可执行。
总经理签署：签署日期：2010年3月2日3C强制性认证管理任命书【字号：100303】为了更好的实施3C强制性认证质量管控，特任命陈利明为总质量负责人，严德幸为特别顾问，其相关管理人员如下明细表：签署日期：2010年3月2日质量管理手册章节标题页数版本质量手册更改履历…………………………………………目录…………………………………………………………… 1 A 0目的和适用范围 (2)质量方针……………………………………………………… 3 A 0职责…………………………………………………………… 4 A 0资源…………………………………………………………… 12 A 02 文件和记录文件的控制…………………………………………………… 17 A 0记录控制………………………………………………………… 21 A 0认证标志的保管使用控制程序……………………………… 23 A 03 采购和进货检验供应商的选择和日常管理…………………………………… 26 A 0关键元器件和材料的检验/验证………………………………… 28 A 0关键元器件和材料的定期确认………………………………… 29 A 04 生产过程控制和过程检验关键工序能力…………………………………………………… 33 A 0过程参数和产品特性的控制…………………………………… 36 A 0生产设备维护保养……………………………………………… 38 A 05 确认检验…………………………………………… 39 A 06 检验试验仪器设备校准和检定……………………………………………………… 42 A 0运行检查程序………………………………………………… 45 A 07 不合格品的控制………………………………………………… 47 A 08 内部质量审核…………………………………………………… 50 A 09 认证产品的一致性……………………………………………… 54 A 0产品变更控制………………………………………………… 56 A 010 纠正和预防措施………………………………………………… 57 A011 包装、搬运和储存……………………………………………… 58 A 0附录一质量体系文件对照表……………………………………… 60 A 0目的和适用范围1描述依照“3C工厂质量保证能力要求”所建立的质量管理体系的各核心条款及其相互作用，提供查找相关文件的途径。
序号标准号标准名称1GB 13140.3-2008家用和类似用途低压电路用的连接器件第2部分:作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求无螺纹型夹紧件的连接器件的特殊要求2GB 13140.4-2008家用和类似用途低压电路用的连接器件第2部分:作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求3GB 13140.5-2008家用和类似用途低压电路用的连接器件第2部分:扭接式连接器件的特殊要求4GB 13140.6-2000家用和类似用途低压电路用的连接器件第2部分:端子或连接器件用(端接和/或分接)接线盒的特殊要求5GB 17196-1997连接器件连接铜导线用的扁形快速连接端头安全要求6GB 17464-1998连接器件连接铜导线用的螺纹型和无螺纹型夹紧件的安全要求7GB 19651.3-2008杂类灯座第2-2部分:LED模块用连接器的特殊要求8GB 4453-1984消火栓连接器9GB/T 11313.1-2000射频连接器第1-1部分:单或多系列空白详细规范10GB/T 11313.2-2007射频连接器第2部分:9.52型射频同轴连接器分规范11GB/T 11313.24-2001射频连接器第24部分:75Ω电缆分配系统用螺纹连接射频同轴连接器(F型)12GB/T 11313.33-2001射频连接器第33部分:BMA系列射频连接器分规范13GB/T 11313.36-2006射频连接器第36部分:特性阻抗为50Ω的搭锁连接微小型射频同轴连接器(MCX型)14GB/T 11313.4-2007射频连接器第4部分:外导体内径为16mm(0.63in)、特性阻抗为50Ω、螺纹连接的射频同轴连接器(7-16型)15GB/T 11313-1996射频连接器第1部分:总规范一般要求和试验方法16GB/T 12272-1990射频同轴连接器耐射频高电位电压测试方法17GB/T 12507.1-2000光纤光缆连接器第1部分:总规范18GB/T 12793-1991电连接器接触件嵌卸工具总规范19GB/T 13536-1992飞机地面供电连接器20GB/T 13881-1992牵引车与挂车之间气制动管连接器21GB/T 14313-1993精密硬同轴线及其精密连接器总规范22GB/T 14865-1993SMB型射频同轴连接器23GB/T 14947-1994声系统设备互连用连接器的应用24GB/T 15125-1994信息技术数据通信25插针DTE/DCE接口连接器及接触件号分配25GB/T 15157.14-2007频率低于3MHz的印制板连接器第14部分:音频、视频和音像设备用低音频及视频圆形连接器详细规范26GB/T 15157.2-1998印制板用频率低于3MHz的连接器第2部分:有质量评定的具有通用安装特征基本网格 2.54mm(0.1in)的印制板用两件式连接器详细规范27GB/T 15157.7-2002频率低于3MHz的印制板连接器第7部分:有质量评定的具有通用插合特性的8位固定和自由连接器详细规范28GB/T 15157-1994印制板用频率低于3MHz的连接器第1部分:总规范一般要求和编制有质量评定的详细规范的导则29GB/T 15212-1994广播及类似声系统用连接器的应用30GB/T 15396-1994射频电缆和连接器用六角和正方形压模腔体、压头、标准规、外导体压接套和中心接触件压接导线筒的尺寸31GB/T 15644-1995视听系统设备互连用连接器的应用32GB/T 15886-1995C型射频同轴连接器33GB/T 15887-1995SMC型射频同轴连接器34GB/T 15888-1995UHF型射频同轴连接器35GB/T 15889-1995SSMA型射频同轴连接器36GB/T 15890-1995SSMB型射频同轴连接器37GB/T 17183-1997数据终端设备和数据电路终接设备用的高速25插针接口暨可替换的26插针连接器38GB/T 17535-1998信息技术系统间远程通信和信息交换在S和T参考点上定位的ISDN基本接入接口用的接口连接器和接触件分配39GB/T 17559-1998信息技术系统间远程通信和信息交换26插针接口连接器配合性尺寸和接触件编号分配40GB/T 17562.1-1998频率低于3MHz的矩形连接器第1部分:总规范一般要求和编制有质量评定要求的连接器详细规范的导则41GB/T 17562.8-2002频率低于3MHz的矩形连接器第8部分:具有4个信号接触件和电缆屏蔽用接地接触件的连接器详细规范42GB/T 17959-2000信息技术系统间远程通信和信息交换50插针接口连接器配合性尺寸和接触件编号分配43GB/T 18123-2000音频、视频及视听系统视频系统Y/C连接器的应用和优选电配接值44GB/T 18310.42-2003纤维光学互连器件和无源器件基本试验和测量程序第2-42部分:试验连接器的静态端部负荷45GB/T 18311.30-2007纤维光学互连器件和无源器件基本试验和测量程序第3-30部分:检查和测量单套管多芯光纤连接器抛光角度和光纤位置纤维光学互连器件和无源器件基本试验和测量程序第3-34部分: 46GB/T 18311.34-2003检查和测量随机配接连接器的衰减纤维光学互连器件和无源器件基本试验和测量程序第3-40部分: 47GB/T 18311.40-2003检查和测量带保偏光纤尾纤连接器的消光比有质量评定的直流和低频模拟及数字式高速数据处理设备用连接器48GB/T 18501.1-2001第1部分:总规范直流和低频模拟及数字式高速数据处理设备用连接器第2部分:有49GB/T 18501.2-2001质量评定的圆形连接器分规范电子设备机械结构482.6mm(19in)系列机械结构尺寸第3-104部50GB/T 19520.15-2009分:基于连接器的插箱和插件的接口尺寸连接器件电气铜导线螺纹型和非螺纹型夹紧件的安全要求适用51GB/T 20636-2006于35mm2以上至300mm2导线的特殊要求道路车辆牵引车和挂车之间的电连接器第1部分:24V标称电压车52GB/T 20716.1-2006辆的制动系统和行走系的连接道路车辆牵引车和挂车之间的电连接器第2部分:12V标称电压车53GB/T 20716.2-2006辆的制动系统和行走系的连接54GB/T 20717-2006道路车辆牵引车和挂车之间的电连接器24V15芯型55GB/T 20718-2006道路车辆牵引车和挂车之间的电连接器12V13芯型56GB/T 21021-2007射频连接器、连接器电缆组件和电缆互调电平测量57GB/T 21022.1-2007纤维光学连接器接口第1部分:总则和导则58GB/T 23469-2009坠落防护连接器59GB/T 4982-2003真空技术快卸连接器尺寸第1部分:夹紧型60GB/T 4983-2003真空技术快卸连接器尺寸第2部分:拧紧型61GB/T 5053.1-2006道路车辆牵引车与挂车之间电连接器7芯24V标准型(24N)62GB/T 5053.2-2006道路车辆牵引车与挂车之间电连接器7芯12V标准型(12N)63GB/T 5053.3-2006道路车辆牵引车与挂车之间电连接器定义、试验方法和要求电子设备用机电元件基本试验规程及测量方法第8部分:连接器、64GB/T 5095.8-1997接触件及引出端的机械试验65GB/T 5964-2008核仪器用同轴电缆连接器66GB/T 6643-1986通用硬同轴传输线及其法兰连接器总规范非广播磁带录象机测量方法第5部分:宽带录象机-- 包括具有Y/C 67GB/T 7397.5-2000视频连接器的宽带录象机(PAL/NTSC)微处理器系统总线8位及16位数据(MULTIBUS I) 第2部分:对带68GB/T 7497.2-2008有边缘连接器(直接配合)的系统总线配置的机械与引脚的描述69GB/T 7497.3-2008微处理器系统总线8位及16位数据(MULTIBUS I) 第3部分:对带有插针与插座连接器(间接配合)的欧洲板配置的机械与插针的描述70GB/T 9393-1988ST3型电子测量仪器用连接器信息技术数据通信37插针DTE/DCE接口连接器和接触件编号分71GB/T 9950-2008配信息技术系统间远程通信和信息交换34插针DTE/DCE接口连接72GB/T 9951-2008器的配合性尺寸和接触件编号分配73GB 13140.1-2008家用和类似用途低压电路用的连接器件第1部分:通用要求家用和类似用途低压电路用的连接器件第2部分:作为独立单元的74GB 13140.2-2008带螺纹型夹紧件的连接器件的特殊要求75GB/T 14370-2007预应力筋用锚具、夹具和连接器76GB/T 5335-2008汽车液压制动装置压力测试连接器技术要求77GB/T 5922-2008汽车和挂车气压制动装置压力测试连接器技术要求信息技术数据通信15插针DTE/DCE接口连接器和接触件编号分78GB/T 9952-2008配79GB 11313-1989射频同轴连接器总规范80GB 11314-1989N型射频同轴连接器81GB 11315-1989BNC型射频同轴连接器82GB 11316-1989SMA型射频同轴连接器83GB 12321-1990船用16~125A插头插座和连接器84GB 12507-1990光纤光缆连接器第1部分:总规范(可供认证用)85GB 13140.1-1997家用和类似用途低压电路用的连接器件第1部分:通用要求家用和类似用途的固定电气装置的连接器件连接铜导线的无螺纹86GB 13140.2-1995端子的特殊要求家用和类似用途低压电路用的连接器件第2部分:作为独立单元的87GB 13140.2-1998带螺纹型夹紧件的连接器件的特殊要求家用和类似用途低压电路用的连接器件第2部分:作为独立单元的88GB 13140.3-1998带无螺纹型夹紧件的连接器件的特殊要求家用和类似用途低压电路用的连接件第2部分:作为独立单元的带89GB 13140.4-1998刺穿绝缘型夹紧件的连接器件的特殊要求家用和类似用途低压电路用的连接器件第2部分:扭接式连接器件90GB 13140.5-1998的特殊要求91GB 4728.3-1984电气图用图形符号导线和连接器件电子设备用机电元件基本试验规程及测量方法第八部分:连接器、92GB 5095.8-1986接触件及接端的机械试验93GB 5146-1985音响设备用圆形连接器型号命名方法94GB 5818-1986音响设备用圆形连接器总规范(可供认证用)95GB 5819.1-1986音响设备用圆形连接器详细规范YS1型圆形连接器(可供认证用) 96GB 5819.2-1986音响设备用圆形连接器详细规范YS2型圆形连接器(可供认证用) 97GB 5819.3-1986音响设备用圆形连接器详细规范YC型圆形连接器(可供认证用) 98GB 5819.4-1986音响设备用圆形连接器详细规范YL型圆形连接器(可供认证用) 99GB 6644-1986通用硬同轴传输线及其法兰连接器详细规范100GB 8286.4-1987矿用隔爆型移动变电站高压电缆连接器101GB 9021.1-1988SL10型视频连接器102GB 9021.2-1988SL12型视频连接器103GB 9021.3-1988SL16型视频连接器104GB 9024-1988印制板用频率低于3MHz的连接器总则和制订详细规范和导则105GB 9539-1988DC2型带状电缆连接器详细规范106GB/T 12270-1990射频同轴连接器电气试验和测试程序屏蔽效率107GB/T 12271-1990射频同轴连接器射频插入损耗测试方法108GB/T 12507.2-1997光纤光缆连接器第2部分:F-SMA型光纤光缆连接器分规范109GB/T 13949-1992视频系统中21芯连接器的应用特性110GB/T 14370-2000预应力筋用锚具、夹具和连接器111GB/T 14557-1993射频同轴连接器电气试验和测量程序反射系数信息处理数据通信使用25插针连接器的DTE/DCE接口备用控112GB/T 15123-1994制操作113GB/T 15158-1994音响设备用连接器系列和品种114GB/T 5053.1-1985汽车与挂车之间24N型电连接器115GB/T 5053.2-1985汽车与挂车之间12N型电连接器116GB/T 5053.3-1985汽车与挂车之间电连接器的试验方法与要求117GB/T 5335-1985汽车制动装置液压试验的连接器118GB/T 5922-1986汽车和挂车气压制动装置压力测试连接器119GB/T 5964-1986核仪器用高压同轴连接器微处理机系统总线I8位及16位数据第二部分:采用边缘连连接器120GB/T 7497.2-1987(直接配合)作为系统总线配置的机械及插针的微处理机系统总线I8位及16位数据第三部分:采用插针和插座连121GB/T 7497.3-1987接器(间接配合)作为系统总线配制的机械及插122GB/T 9020-1988视频连接器总规范123GB/T 9538-1988带状电缆连接器总规范124GB/T 9950-1988数据通信37插针及9插针DTE/DCE接口连接器和插针分配125GB/T 9951-1988数据通信34插针DTE/DCE接口连接器和插针分配126GB/T 9952-1988数据通信15插针DTE/DCE接口连接器和插针分配127GJB 101-86小圆形快速分离耐环境电连接器总规范128GJB 101A-97耐环境快速分离小圆形电连接器总规范129GJB 1216-91电连接器接触件总规范130GJB 1217-91电连接器试验方法131GJB 1308-91滤波电连接器要求132GJB 142/1-97机柜用外壳定位小型矩形电连接器详细规范133GJB 142A-94机柜用外壳定位小型矩形电连接器总规范134GJB 143-86３ＣＸ型气密封耐辐照圆形电连接器总规范ＧＪＢ５９８耐环境快速分离圆形电连接器的绝缘安装板接触件孔135GJB 1610-93位排列ＧＪＢ５９９耐环境快速分离高密度小园形电连接器的绝缘安装板136GJB 1611-93接触件孔位排列ＧＪＢ６００螺纹连接圆形电连接器的绝缘安装板接触件孔位排137GJB 1612-93列138GJB 1717-93通用印制电路板电连接器总规范139GJB 176-86耐环境线簧孔矩形电连接器总规范140GJB 176A-98Ｊ７系列耐环境线簧孔矩形电连接器规范141GJB 177-86压接接触矩形电连接器总规范142GJB 177A-99压接接触件矩形电连接器总规范143GJB 1784-93电连接器附件总规范144GJB 198-86火炮与牵引车间的电连接器的试验方法与要求145GJB 199-86火炮与牵引车间的１２Ｎ型电连接器146GJB 200-86火炮与牵引车间的２４Ｎ型电连接器147GJB 201-86火炮与牵引车间的电连接器在牵引车后横梁上的安装148GJB 2281-95带状电缆电连接器总规范149GJB 2292-95电连接器附件配合尺寸和要求150GJB 2293-95电连接器接触件配合尺寸和要求151GJB 2446-95外壳定位超小型矩形电连接器总规范152GJB 2447-95耐振音频电连接器总规范153GJB 2889-97ＸＣ系列高可靠小圆形线簧孔电连接器规范154GJB 2905-97耐环境推／拉式快速分离圆形电连接器总规范155GJB 3159-98机柜和面板用矩形电连接器总规范156GJB 3234-98耐环境复合材料外壳高密度小园形电连接器及附件总规范157GJB 3517-99刀叉型接触件中心螺杆连接矩形电连接器总规范158GJB 3593-99耐强冲击螺纹连接圆形电连接器总规范159GJB 3780-99组合式电连接器及其零部件总规范160GJB 598-88耐环境快速分离圆形电连接器总规范161GJB 598A-96耐环境快速分离圆形电连接器总规范162GJB 599-88耐环境快速分离高密度小圆形电连接器总规范163GJB 599A-93耐环境快速分离高密度小圆形电连接器总规范164GJB 600-88螺纹连接圆形电连接器总规范165GJB 600A-2001螺纹连接圆形电连接器总规范166GJB 970-90防水快速分离重负荷电连接器总规范167GJB/Z 62.1-94军用电连接器系列型谱低频电连接器168GJB/Z 62.2-94军用电连接器系列型谱射频连接器169GJB/Z 62.3-94军用电连接器系列型谱插入式电子元器件插座170GJB/Z 79-96接口电连接器选型指南171GJB 101-86小圆形快速分离耐环境电连接器总规范172GJB 101A-97耐环境快速分离小圆形电连接器总规范173GJB 1212-91射频三同轴连接器总规范174GJB 1216-91电连接器接触件总规范175GJB 1217-91电连接器试验方法176GJB 1308-91滤波电连接器要求177GJB 142-86Ｄ系列矩形连接器总规范178GJB 142/1-97机柜用外壳定位小型矩形电连接器详细规范179GJB 142A-94机柜用外壳定位小型矩形电连接器总规范180GJB 143-86３ＣＸ型气密封耐辐照圆形电连接器总规范。
【技術&知識】連接器規範和測試要求文：Knight Chen / CACT 工程部連接器依照其產品功能和使用環境，將規範要求分為四大部分。
1. 電氣規範要求2. 機械規範要求3. 環境規範要求4. 環保要求一、電氣規範要求電氣特性是連接器實現連接功能的主要特性。
確定連接器的電氣特性，以保證連接器滿足連接功能連接器的電氣特性有：1. 接觸阻抗（Con tact Resista nee ）目的：維持連接器在使用期限內的接觸阻抗，以減少信號和能量在傳輸過程中的損失或衰減。
測試方法：EIA-364-23 (EIA-364-06) or MIL-STD-1344A,3004.1 。
a. 測試電流/電壓100mA@20mV，被測試連接器（連接系統）無負載。
測試要點：b. 測試電流為低電流是為了避免接觸阻抗受到端子（導體）熱電效應影響。
c. 測試電壓為低電壓是為了避免端子（導體）之間接觸界面絕緣薄膜被擊穿和熔化。
規範要求：一般要求50m? （ initial）; 100m? （ final,即在壽命測試或環境測試後）。
定義接觸阻抗此參數是為了減少信號和能量在傳輸過程中的損失或衰減，電流就像水流一樣。
阻力越小，能量的損失和衰減就越少。
就連接器的接觸處而言，影響其阻抗大小的因素有正向力（對於彈性接觸結構而言），接觸環境，如端子（導體）的表面粗糙度，表面處理方式（如電鍍的金屬特性和緻密性），端子與端子（或其他導體）的結合方式（是焊接or鉚合or彈性接觸等）。
從電學理論角度來說，接觸阻抗為C點綠色圈接觸處的阻抗；在客人使用角度來說，連接器提供A點到B點的導通（連接），所以客人要的阻抗應包含從A點到B點的所有導體本身的阻抗和接觸處的阻抗（包括焊接、鉚合等接觸方式）如圖一示。
CA ' B（圖一）2.耐電壓(Withstanding Voltage)目的：確認兩導體（或兩回路）之間的絕緣介質（包含氣體）及其間距是否適合和足夠，以確保連接器在開關衝擊電壓或意外過載（一定時間內的過電壓）狀態下能維持正常功能，確保安全性。
连接器规范和测试要求【技彳行知言戢】速接器烷IE和测就要求文：KnightChen/CACT工程部逋接器依照其品功能和使用琪境，符祝乾要求分悬四大部分。
1.雷氟祝乾要求2.械械祝靶要求3.琪境祝靶要求4.琪保要求一、霜氟祝乾要求H氟特性是逋接器逋接功能的主要特性。
碓定逋接器的H氟特性，以保瞪逋接器满足逋接功能逋接器的H氟特性有：1.接斶阻抗（ContactResistance）目的：雉持逋接器在使用期限内的接斶阻抗，以减少信虢和能量在AW俞谩程中的揖失或衰减。
UIS方法：EIA23（EIA06）orMIL1344A,3004.1。
测就要黑占：a.测就雷流ABH100mA于,被接器（逋接系统）1m载。
b.测118流悬低ft流是悬了避免接斶阻抗受到端子（醇H）熟重效鹰影簪。
c.测低H屋是悬了避免端子（醇H）之IW接斶界面薄膜被擎穿和熔化规乾要求：一般要求50m?（initial）；100m?（final,即在毒命测就或琪境测就彳爰）。
定羲接斶阻抗此参数是悬了减少信虢和能量在AW俞谩程中的揖失或衰减，18流就像水流一檬。
阻力越小，能量的揖失和衰减就越少。
就逋接器的接斶虑而言，影簪其阻抗大小的因素有正向力（封於弹性接斶结情而言），接斶琪境，如端子（醇H）的表面粗糙度，表面虑理方式（如1a8的金JB特性和密性），端子典端子（或其他醇H）的结合方式（是焊接or鲫合or弹性接斶等）。
徙H孥理谪角度来接斶阻抗悬C黑舔景色圈接斶虑的阻抗；在客人使用角度来逋接器提供A 黑占到B黑占的醇通（逋接），所以客人要的阻抗鹰包含优A黑占到B黑占的所有醇醴本身的阻抗和接斶虑的阻抗（包括焊接、鲫合等接斶方式）如圄一示。
I12.而寸HJH(WithstandingVoltage)目的：（或雨回路）之的余色介（包含氟醴）及其fw距是否逾合和足额j,以碓保逋接器在m皆#1?屋或意外谩戴（一定畤内的谩霜屋）状熊下能雉持正常功能，碓保安全性。
