车用连接器的选用原则

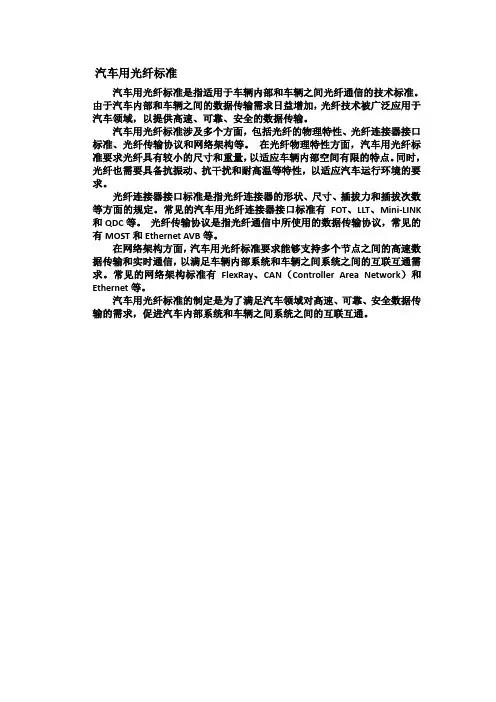

汽车用光纤标准
汽车用光纤标准是指适用于车辆内部和车辆之间光纤通信的技术标准。

由于汽车内部和车辆之间的数据传输需求日益增加，光纤技术被广泛应用于汽车领域，以提供高速、可靠、安全的数据传输。

汽车用光纤标准涉及多个方面，包括光纤的物理特性、光纤连接器接口标准、光纤传输协议和网络架构等。

在光纤物理特性方面，汽车用光纤标准要求光纤具有较小的尺寸和重量，以适应车辆内部空间有限的特点。

同时，光纤也需要具备抗振动、抗干扰和耐高温等特性，以适应汽车运行环境的要求。

光纤连接器接口标准是指光纤连接器的形状、尺寸、插拔力和插拔次数等方面的规定。

常见的汽车用光纤连接器接口标准有FOT、LLT、Mini-LINK 和QDC等。

光纤传输协议是指光纤通信中所使用的数据传输协议，常见的有MOST和Ethernet AVB等。

在网络架构方面，汽车用光纤标准要求能够支持多个节点之间的高速数据传输和实时通信，以满足车辆内部系统和车辆之间系统之间的互联互通需求。

常见的网络架构标准有FlexRay、CAN（Controller Area Network）和Ethernet等。

汽车用光纤标准的制定是为了满足汽车领域对高速、可靠、安全数据传输的需求，促进汽车内部系统和车辆之间系统之间的互联互通。

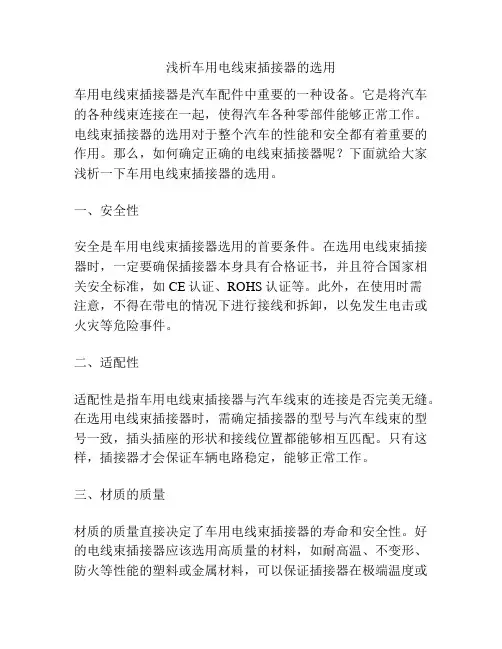

浅析车用电线束插接器的选用车用电线束插接器是汽车配件中重要的一种设备。

它是将汽车的各种线束连接在一起，使得汽车各种零部件能够正常工作。

电线束插接器的选用对于整个汽车的性能和安全都有着重要的作用。

那么，如何确定正确的电线束插接器呢？下面就给大家浅析一下车用电线束插接器的选用。

一、安全性安全是车用电线束插接器选用的首要条件。

在选用电线束插接器时，一定要确保插接器本身具有合格证书，并且符合国家相关安全标准，如CE认证、ROHS认证等。

此外，在使用时需注意，不得在带电的情况下进行接线和拆卸，以免发生电击或火灾等危险事件。

二、适配性适配性是指车用电线束插接器与汽车线束的连接是否完美无缝。

在选用电线束插接器时，需确定插接器的型号与汽车线束的型号一致，插头插座的形状和接线位置都能够相互匹配。

只有这样，插接器才会保证车辆电路稳定，能够正常工作。

三、材质的质量材质的质量直接决定了车用电线束插接器的寿命和安全性。

好的电线束插接器应该选用高质量的材料，如耐高温、不变形、防火等性能的塑料或金属材料，可以保证插接器在极端温度或紧急情况下也能保证工作的安全性和耐久性。

四、功率功率是指车用电线束插接器的承受能力，它与汽车电子设备的功率产生了密切的关系。

因此，在选用电线束插接器时，需要仔细分析汽车的各种电子设备及其功率，确定所选用的电线束插接器，能够承受汽车电子设备所需要的电力，否则会造成汽车设备的损坏，甚至发生火灾等危险事件。

总之，在选用车用电线束插接器时，应该注重其安全性、适配性、材料质量和功率等相关特性，以确保最终选用的电线束插接器具有高质量和可靠性。

另外，在选用车用电线束插接器时，还需要注意以下几点：一、品牌和质量选择知名品牌的车用电线束插接器往往可以保证其质量和稳定性。

因为知名品牌一般都是经过多年的发展和市场验证，生产质量稳定，能够保证其产品的安全性和可靠性。

因此，在选用电线束插接器时，可以选择一些知名品牌的产品。

二、价格车用电线束插接器的价格因品牌和型号不同而有所差异。

连接器选型流程！连接器选型中必须考虑的14个注意点
连接器是几乎任何电子项目中的常见零件。

了解连接器的选型过程以及选型过程中的注意事项在设计过程中就显得非常重要。

连接器选型流程
您肯定不希望在项目接近尾声时才发现需要增加内容并调整项目以适应此改动，这样会导致时间和费用成本增加。

为了避免这种情况，选择连接器的流程一定要慎重。

连接器的选型流程大体上需要以下的过程：
1、机构工程师确认连接器的机械特性（耐温耐湿耐腐蚀）
2、硬件工程师计算连接器过电流的能力
3、确认多连接器是否可以防呆，防止选择不同连接器选择同一个型号
4、硬件确认信号和电源从不同的连接器上走，是否会出现某个连接器悬空模块内部芯片损坏的情况
5、确定公头引脚排列的顺序
6、经软件转化后确定母头的排列顺序
7、转换完成后，仔细核对电路板与线束连接是否正确
（资料来源：https://zhuanlan.zhihu/p/32629100）
以上流程中，应特别注意的地方：
1、在设计过程中要注意做插针的顺序的时候定义顺序要一致。

（双排的插针更容易出错，因为有循环计数和上下计数两种不同的方式，建议大家建库的时候要特别小心）
2、创建完成后，硬件工程师必须要同建库的工程师一起确认。

3、特别是某些形状和图纸上需要仔细确认（普通对接插口，则较为容易分析顺序）
4、如果不是普通的对接插口，需要注意的是：视图一定要确认，是从上往下看，还是从下往上看。

在同时提供两张视图的情况下，做线束的工程师会仔细关注母头，做印刷电路板的工程师会关注公头，因为同时有两张，因此不容易出错。

对于其他情况，如果采用公。

目录......................................................................................................... 错误！未定义书签。

1、线对板连接器 (1)
选型重点注意事项 (1)
2、板对板连接器 (3)
选型重点注意事项： (3)
常用板对板连接器： (3)
3、线对线连接器 (4)
选型重点注意事项 (4)
常用线对线连接器 (4)
4、I/O连接器 (4)
选型重点注意事项 (4)
常用I/0连接器 (5)
5、同轴连接器 (5)
选型重点注意事项 (5)
常用同轴连接器 (6)
6、非焊接端子 (6)
选型重点注意事项 (6)
常用非焊接端子 (6)
7、端子排 (7)
选型重点注意事项 (7)
常用端子排 (7)
1、线对板连接器
选型重点注意事项：
3、
6、
也称冷压端头和接头。

主要使用于安全接地、交流电源输入等场合，选择圆型，U型，钩型，片型，针型端子及接头等。

端头材质使用优质铜，确保导电性能；端头表面镀锡，防氧化抗腐蚀；端头尾部焊缝处焊银，内孔制有螺纹线，以增强抗拉力。

以上主要针对K.S.T端子（获UL认证和CSA认证）特点说明，端子类型较多，现对端子型号进行说明，如RVS1-4
R-----端头类型；V----端头尾部类型；S----端头宽度；1---导线截面积；4---螺栓直径。

端子与线材的连接方式主要为压接，压接是靠压力变形的方法使包围导线的压线筒重新成型，让导线永久地压接在接线端上形成良好的电气和机械连接。

7。

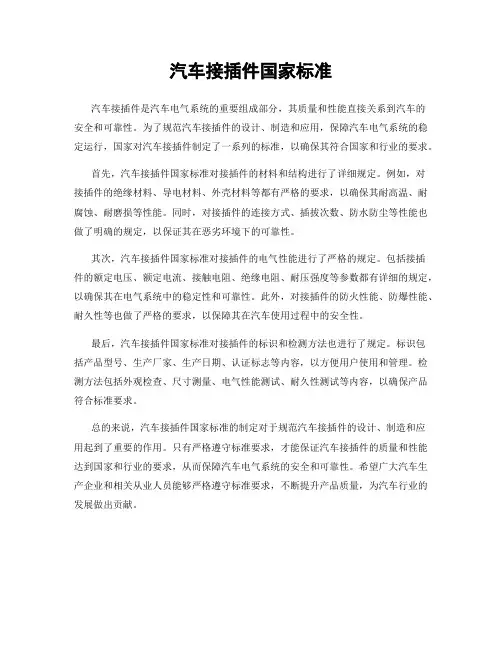

汽车接插件国家标准
汽车接插件是汽车电气系统的重要组成部分，其质量和性能直接关系到汽车的
安全和可靠性。

为了规范汽车接插件的设计、制造和应用，保障汽车电气系统的稳定运行，国家对汽车接插件制定了一系列的标准，以确保其符合国家和行业的要求。

首先，汽车接插件国家标准对接插件的材料和结构进行了详细规定。

例如，对
接插件的绝缘材料、导电材料、外壳材料等都有严格的要求，以确保其耐高温、耐腐蚀、耐磨损等性能。

同时，对接插件的连接方式、插拔次数、防水防尘等性能也做了明确的规定，以保证其在恶劣环境下的可靠性。

其次，汽车接插件国家标准对接插件的电气性能进行了严格的规定。

包括接插
件的额定电压、额定电流、接触电阻、绝缘电阻、耐压强度等参数都有详细的规定，以确保其在电气系统中的稳定性和可靠性。

此外，对接插件的防火性能、防爆性能、耐久性等也做了严格的要求，以保障其在汽车使用过程中的安全性。

最后，汽车接插件国家标准对接插件的标识和检测方法也进行了规定。

标识包
括产品型号、生产厂家、生产日期、认证标志等内容，以方便用户使用和管理。

检测方法包括外观检查、尺寸测量、电气性能测试、耐久性测试等内容，以确保产品符合标准要求。

总的来说，汽车接插件国家标准的制定对于规范汽车接插件的设计、制造和应
用起到了重要的作用。

只有严格遵守标准要求，才能保证汽车接插件的质量和性能达到国家和行业的要求，从而保障汽车电气系统的安全和可靠性。

希望广大汽车生产企业和相关从业人员能够严格遵守标准要求，不断提升产品质量，为汽车行业的发展做出贡献。

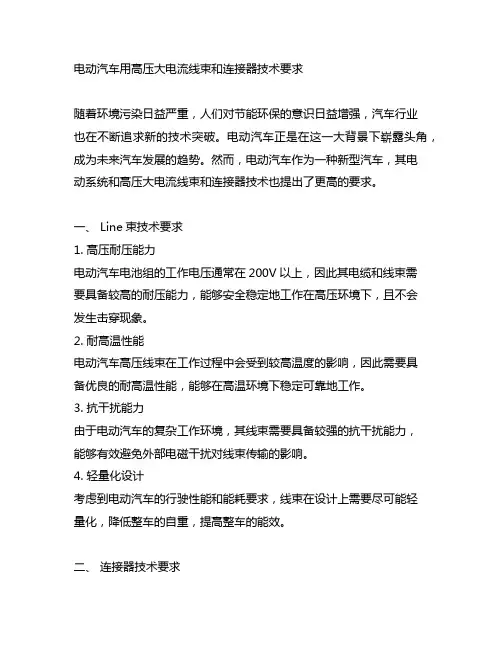

电动汽车用高压大电流线束和连接器技术要求随着环境污染日益严重，人们对节能环保的意识日益增强，汽车行业也在不断追求新的技术突破。

电动汽车正是在这一大背景下崭露头角，成为未来汽车发展的趋势。

然而，电动汽车作为一种新型汽车，其电动系统和高压大电流线束和连接器技术也提出了更高的要求。

一、 Line束技术要求1. 高压耐压能力电动汽车电池组的工作电压通常在200V以上，因此其电缆和线束需要具备较高的耐压能力，能够安全稳定地工作在高压环境下，且不会发生击穿现象。

2. 耐高温性能电动汽车高压线束在工作过程中会受到较高温度的影响，因此需要具备优良的耐高温性能，能够在高温环境下稳定可靠地工作。

3. 抗干扰能力由于电动汽车的复杂工作环境，其线束需要具备较强的抗干扰能力，能够有效避免外部电磁干扰对线束传输的影响。

4. 轻量化设计考虑到电动汽车的行驶性能和能耗要求，线束在设计上需要尽可能轻量化，降低整车的自重，提高整车的能效。

二、连接器技术要求1. 低接触电阻电动汽车连接器的接触电阻对整个电动系统的效率和性能至关重要，需要具备较低的接触电阻，以保证电能的有效传输。

2. 耐高压能力连接器在工作过程中需要承受高压环境，因此需要具备较高的耐压能力，能够安全可靠地工作在高压环境下。

3. 防水防尘性能电动汽车工作环境复杂，连接器需要具备较好的防水防尘性能，以保证连接器长期稳定可靠地工作。

4. 长寿命设计连接器作为电动汽车高压大电流系统的关键部件，需要具备较长的使用寿命，减少更换维护次数和成本。

电动汽车用高压大电流线束和连接器技术的要求迫切需要满足新的环保标准和技术需求，需要在材料、工艺及设计等方面进行深入研究和创新。

希望相关产业能够加大力度，不断完善和提升电动汽车高压大电流线束和连接器技术水平，以满足市场的需求，并推动电动汽车行业的可持续发展。

电动汽车的崛起标志着汽车产业迈向了一个新的发展阶段。

随着环保意识的提升和技术的进步，越来越多的用户开始关注电动汽车的发展，作为汽车行业的新生代代表，电动汽车不仅颠覆了传统汽车的动力系统，也对整个汽车产业链产生了深远的影响，其中高压大电流线束和连接器技术的要求更是当今电动汽车行业的一个重要切入点。

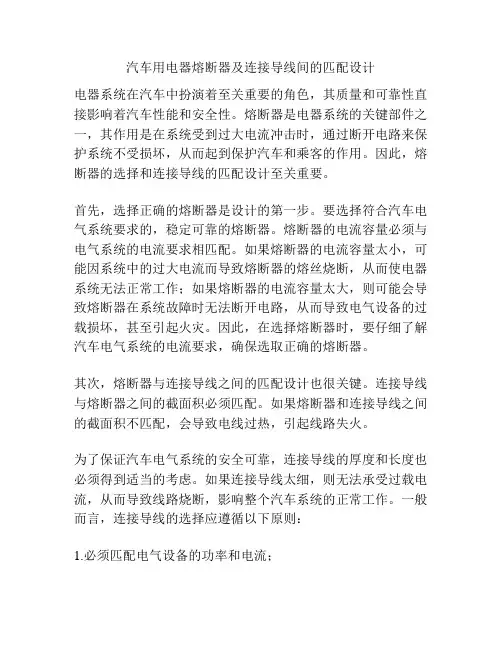

汽车用电器熔断器及连接导线间的匹配设计电器系统在汽车中扮演着至关重要的角色，其质量和可靠性直接影响着汽车性能和安全性。

熔断器是电器系统的关键部件之一，其作用是在系统受到过大电流冲击时，通过断开电路来保护系统不受损坏，从而起到保护汽车和乘客的作用。

因此，熔断器的选择和连接导线的匹配设计至关重要。

首先，选择正确的熔断器是设计的第一步。

要选择符合汽车电气系统要求的，稳定可靠的熔断器。

熔断器的电流容量必须与电气系统的电流要求相匹配。

如果熔断器的电流容量太小，可能因系统中的过大电流而导致熔断器的熔丝烧断，从而使电器系统无法正常工作；如果熔断器的电流容量太大，则可能会导致熔断器在系统故障时无法断开电路，从而导致电气设备的过载损坏，甚至引起火灾。

因此，在选择熔断器时，要仔细了解汽车电气系统的电流要求，确保选取正确的熔断器。

其次，熔断器与连接导线之间的匹配设计也很关键。

连接导线与熔断器之间的截面积必须匹配。

如果熔断器和连接导线之间的截面积不匹配，会导致电线过热，引起线路失火。

为了保证汽车电气系统的安全可靠，连接导线的厚度和长度也必须得到适当的考虑。

如果连接导线太细，则无法承受过载电流，从而导致线路烧断，影响整个汽车系统的正常工作。

一般而言，连接导线的选择应遵循以下原则：1.必须匹配电气设备的功率和电流；2.必须选择符合要求的导线材料，在保证导线功能的同时可靠性能；3.导线的长度应符合要求，且应保证导线不承受系统过载电流。

如果导线太长，会增加电气系统的电阻，从而降低系统效率，影响汽车性能和安全。

总之，汽车电气系统中的熔断器和连接导线之间的匹配设计是确保汽车电气系统正常工作、安全可靠的重要环节。

因此，在设计汽车电气系统时，必须考虑电气设备的功率、电流、导线的截面积、材料、长度等因素，并合理选择熔断器和连接导线。

只有在这些方面合理匹配的情况下，汽车电气系统才能实现高效稳定的工作，为汽车的性能和安全保驾护航。

在实际的汽车电气系统中，熔断器和连接导线的匹配设计是非常重要的。

车用连接器的选用原则车用连接器是汽车电子系统中不可或缺的组成部分，正确选用合适的连接器对于保证电子系统的稳定性和可靠性十分重要。

本文将介绍车用连接器的选用原则。

环境适应性车用连接器必须适应复杂的工作环境，包括高温、低温、震动、湿气等极端条件。

因此，在选择连接器时，需要注意以下几个方面：温度范围温度范围是衡量连接器适应性的重要指标。

在选购连接器时，需要考虑连接器大小、材料、接触器和密封性等特征。

一般来说，连接器的使用温度应该比周围环境温度高出至少10℃。

例如，如果环境温度高达55℃，则应选择能够在65℃以上安全使用的连接器。

震动和冲击车用连接器通常会遭受不同程度的震动和冲击，这可能会对连接器的稳定性造成影响。

因此，需要选购具有抗震能力的连接器。

在评估连接器的抗震能力时，需要考虑连接器的接触器结构、材料和锁扣等特征。

盐雾和腐蚀在海边或化工车辆内等含有腐蚀性气体的环境中，连接器可能会受到盐雾和腐蚀的影响。

此时，需要选择具有防腐能力的连接器。

在选择连接器时，可以考虑锌合金、镀金等表面处理方式。

电气性能车用连接器的电气性能是其使用效果最重要的评估指标。

正确选择连接器不仅可以保证车辆电子系统的电气性能，还能确保系统的安全可靠性。

电子系统电压和电流在选择车用连接器时，需要考虑电子系统的电压和电流。

一般来说，负载电流越大，连接器的工作电压越低，导通电阻降低的要求越高。

绝缘性绝缘性是车用连接器最基本的电气性能之一。

正确的绝缘性设计可以使得电子元件不会发生电磁干扰和放电等现象，还能有效降低电子系统在高温和高湿状态下的系统故障率。

因此，在选购时，需要注意连接器的绝缘设计和绝缘膜材料的品质。

可靠性车用连接器的可靠性指的是连接器在长期使用过程中的稳定性和可信性。

高质量的车用连接器可以减少车辆故障的风险。

强度和耐用性在选择车用连接器时，需要注意结构设计、零件质量和耐用性等方面的问题。

具有高强度和良好的耐用性的连接器可以减少意外故障的发生。

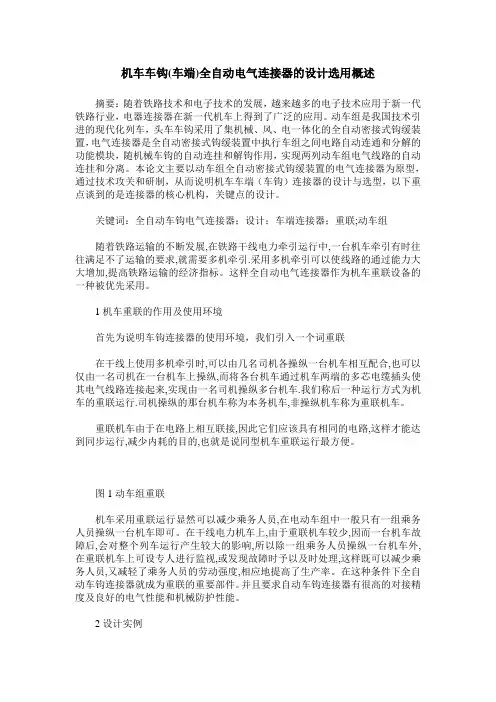

机车车钩(车端)全自动电气连接器的设计选用概述摘要：随着铁路技术和电子技术的发展，越来越多的电子技术应用于新一代铁路行业，电器连接器在新一代机车上得到了广泛的应用。

动车组是我国技术引进的现代化列车，头车车钩采用了集机械、风、电一体化的全自动密接式钩缓装置，电气连接器是全自动密接式钩缓装置中执行车组之间电路自动连通和分解的功能模块，随机械车钩的自动连挂和解钩作用，实现两列动车组电气线路的自动连挂和分离。

本论文主要以动车组全自动密接式钩缓装置的电气连接器为原型，通过技术攻关和研制，从而说明机车车端（车钩）连接器的设计与选型，以下重点谈到的是连接器的核心机构，关键点的设计。

关键词：全自动车钩电气连接器；设计；车端连接器；重联;动车组随着铁路运输的不断发展,在铁路干线电力牵引运行中,一台机车牵引有时往往满足不了运输的要求,就需要多机牵引.采用多机牵引可以使线路的通过能力大大增加,提高铁路运输的经济指标。

这样全自动电气连接器作为机车重联设备的一种被优先采用。

1机车重联的作用及使用环境首先为说明车钩连接器的使用环境，我们引入一个词重联在干线上使用多机牵引时,可以由几名司机各操纵一台机车相互配合,也可以仅由一名司机在一台机车上操纵,而将各台机车通过机车两端的多芯电缆插头使其电气线路连接起来,实现由一名司机操纵多台机车.我们称后一种运行方式为机车的重联运行.司机操纵的那台机车称为本务机车,非操纵机车称为重联机车。

重联机车由于在电路上相互联接,因此它们应该具有相同的电路,这样才能达到同步运行,减少内耗的目的,也就是说同型机车重联运行最方便。

图1动车组重联机车采用重联运行显然可以减少乘务人员,在电动车组中一般只有一组乘务人员操纵一台机车即可。

在干线电力机车上,由于重联机车较少,因而一台机车故障后,会对整个列车运行产生较大的影响,所以除一组乘务人员操纵一台机车外,在重联机车上可设专人进行监视,或发现故障时予以及时处理,这样既可以减少乘务人员,又减轻了乘务人员的劳动强度,相应地提高了生产率。

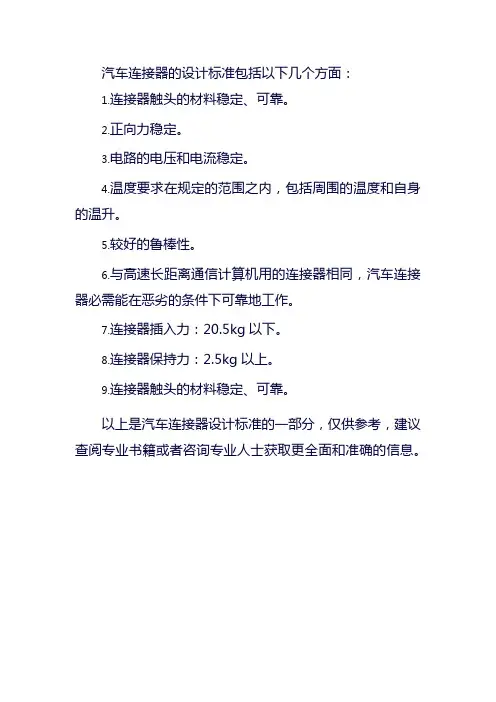

汽车连接器的设计标准包括以下几个方面：
1.连接器触头的材料稳定、可靠。

2.正向力稳定。

3.电路的电压和电流稳定。

4.温度要求在规定的范围之内，包括周围的温度和自身的温升。

5.较好的鲁棒性。

6.与高速长距离通信计算机用的连接器相同，汽车连接器必需能在恶劣的条件下可靠地工作。

7.连接器插入力：20.5kg以下。

8.连接器保持力：2.5kg以上。

9.连接器触头的材料稳定、可靠。

以上是汽车连接器设计标准的一部分，仅供参考，建议查阅专业书籍或者咨询专业人士获取更全面和准确的信息。

汽车连接器技术规范Technical Specification Of Automobile Connector前言本规范起草单位XX汽车产品开发二部电器开发所。

本规范主要起草人：XX本规范与上一版本相比，主要技术变化如下：——增加了“板端插针保持力要求”；——增加了“助力型连接器的机械实验要求”；——增加了“连接器防错结构要求”；——增加了“电流循环”要求；——修改了“振动/机械冲击”实验要求；——修改了电气特性中“Ⅰmax”的获得方法；——删除了“电线附件抗拉强度”、“端子蠕变强度”、“接合/离脱触感”、“耐浪涌”、“耐慢速滑动摩擦力”、“复合环境”、“高温操作”、“防潮性”、“结露试验”、“抗冻能力”、“耐二氧化硫”、“抗应力腐蚀”、“耐臭氧”等试验；本规范历次发布情况：——Q/JD 1920-2012 于 2016 年 11 月 25 日首次发布。

——CTS-17.01.03-A1-2016 于 2016 年 11 月 25 日第二次发布。

目录1.范围 (1)2.规范性引用文件 (1)3.报告评价结果 (1)4.定义 (1)5.技术规范附图中标明的规格 (3)6技术要求 (3)7评价方法 (6)8.技术规范的变更 (32)9.技术规范附图中的表示方法 (32)附录 (33)。

汽车连接器技术规范1.范围本文件规定了汽车连接器的术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存。

本文件适用于车用电线束中的单线和多线连接器及车辆上用于维修的分离连接器。

2.规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。

QC/T 413—2002 汽车电气设备基本技术条件QC/T 1067.1-2017 汽车电线束和电气设备用连接器第 1 部分定义，试验方法和一般性能要求3.报告评价结果从开发到批量生产的每个阶段的质量评价结果都要按照附录的要求提交给长安公司。

汽车接插件标准随着电动汽车的普及和发展，汽车接插件标准成为了一个重要的话题。

汽车接插件标准，简单来说，就是规范了汽车充电接口的形状、尺寸、电气参数等要求，以确保不同品牌的电动汽车能够使用同一种充电设备进行充电。

本文将介绍几种常见的汽车接插件标准，并探讨其优缺点。

我们来了解一下最常见的汽车接插件标准之一，即国际电工委员会（IEC）制定的IEC 62196标准。

这个标准分为Type 1和Type 2两种类型，分别适用于交流充电和直流快充。

Type 1适用于北美市场，其插头形状为矩形，带有五个针脚，用于传输电流和控制信号。

Type 2适用于欧洲市场，其插头形状为圆柱形，带有七个针脚，支持三相交流充电和直流快充。

IEC 62196标准的优点是国际化程度高，能够满足全球范围内的充电需求，但缺点是兼容性相对较差，需要使用适配器才能兼容其他标准。

另一个常见的汽车接插件标准是中国汽车工业标准（GB/T）制定的GB/T 20234.2-2011标准。

这个标准适用于中国市场，其插头形状为圆柱形，带有五个针脚，用于传输电流和控制信号。

GB/T 20234.2-2011标准的优点是兼容性较好，支持多种充电模式，且适用于中国境内的充电桩。

然而，由于这个标准仅适用于中国市场，因此在国际上的应用受到一定限制。

除了IEC和GB/T标准，还有一些其他的汽车接插件标准，如日本的CHAdeMO标准和特斯拉的独立标准。

CHAdeMO标准适用于日本市场，其插头形状为T形，带有八个针脚，支持直流快充。

特斯拉的独立标准则适用于特斯拉品牌的电动汽车，其插头形状为特殊形状，用于传输高电流和控制信号。

这些标准都有各自的优点和缺点，但由于适用范围有限，因此在全球范围内的普及程度相对较低。

总结来说，汽车接插件标准是确保电动汽车充电设备兼容性的重要因素。

不同国家和地区制定了各自的标准，以满足本地市场的需求。

IEC和GB/T标准是最常见的标准，分别适用于全球和中国市场。

10.16638/ki.1671-7988.2021.010.037车用电线束连接器依据设计输入的选用原则康燕子（鹤壁职业技术学院，河南鹤壁458030）摘要：各连接器生产厂商在与主机厂同步开发的同时，根据连接器的设计输入，可以在现有成熟的连接器中选出合适的产品。

这种根据设计输入选型的连接器既能满足功能要求，又可以不用重新开发模具；既提高了生产效率，又节约了生产成本。

因此，根据设计输入来选型现有的汽车用连接器就显得尤为重要。

在根据设计输入来选型现有的汽车用连接器时需要重点考虑的设计因素有：使用位置、实际使用电压及电流、孔位数的要求、使用线径的要求、装配力及装配空间的要求等。

关键词：设计输入；设计输出；设计因素；连接器；选用原则中图分类号：U461.99 文献标识码：A 文章编号：1671-7988(2021)10-124-03Automotive Wire Harness Connectors are Selected According to theDesign Input PrinciplesKang Yanzi( Hebi V ocational and Technical College, Henan Hebi 458030 )Abstract: While simultaneously developing with the main engine plant, according to the design input of the plug-in, the suitable products can be selected in the existing mature plug-in. This type of connector based on design input can not only meet the functional requirements, but also do not need to develop the mold; It not only improves production efficiency, but also saves production cost. Therefore, it is very important to select the existing connectors according to the design input. The key design factors to be considered in the selection of the existing automotive connectors according to the design input are: use position, actual use voltage and current, requirements for the number of holes, requirements for the use of line diameter, assembly force and assembly space, etc.Keywords: Design input; Design output; Design factor; Connector; Selection principleCLC NO.: U461.99 Document Code: A Article ID: 1671-7988(2021)10-124-03前言随着汽车行业的快速发展，对汽车用连接器的需求也日益增多。

如何选择连接器？
现如今随着广大用户的需求量不断增加，不同品牌、不同种类的连接器出现在我们的身边，为我们提供了多种多样的选择。

作为用户我们不仅需要根据自己的需求选择连接
器，更重要的是对于连接的质量、品牌以
及生产销售连接器公司的信誉等等多个
方面需要进行详细而深入的了解。

那么连
接器到底应该如何选择呢？
首先，连接器的种类繁多，作为用户需要了解自己的需求进而选择能够满足自己需要的连接器。

不管是端子、特殊排针、简牛还是特殊排母，不同的连接器有着不同的作用。

作为用户我们在选择连接器首先要衡量的就是其是否能够
满足我们的需要，只有符合我们的需求
能够发挥出其显著作用的连接器才是
值得我们的信赖和选择。

这是作为用户
的我们在选择连接器时首先要衡量的
标准。

其次，不同品牌的连接器其质量是不容忽视的衡量条件。

随着用户的需求量不断增加，现如今不同品牌的连接器出现在我们的身边，丰富了我们的选择。

但是对于用户来说衡量某一品牌的连接器是否值得信赖的关键标准就是其质量是否值得信赖，这也是为什么越来
越多的用户在选择连接器会对其品牌的声誉、口碑等进行详细了解的一个重要原因。

第三，选择连接器需要对其生产以及销售的公司有所了解。

不同的生产厂家以及销售公司对于连接器的生产往往会有不同的标准，这就需要作为用户的我们对它们进行详细的了解。

对于用户来说我们选择连接器的最大目的就是令它们发挥作用，因此对于连接器生产和销售公司的了解不容忽视。

广州跃国电子提供以上信息。

汽车连接器标准QC／T随着中国汽车工业的飞速发展，汽车从满足最初的运输功能，扩展到现在具有非常多的安全性、舒适性功能。

随着功能的增加，作为汽车关键部件的汽车连接器从以前一辆车使用几十个发展到如今一辆车用几百个连接器，一百多个品种；从以前的6.3规格发展到现在的0.64规格。

而这一百多种连接器分布在驾驶室、车身、车门、发动机舱、变速器等地方，因为不同地方连接器的使用温度、振动等级的不同，对连接器的防护等级的要求不同，所以不同的使用环境对连接器的性能要求也不相同。

当前连接器标准非常多，从较早的国际标准ISO 8092、SAE标准USCAR-2，到目前中国最新修订的行业标准QC／T-1067-2017 （替代QC／T-417）。

同时很多的汽车企业也定义了属于自己企业的连接器标准，如大众公司的VW 75174、通用的GMW-3191、上汽集团的SMTC 3 862 001、吉利汽车的Q／JLY J7110195C等，针对QC／T-1067-2017标准华碧实验室带来全面解析。

连接器标准QC／T-1067对连接器使用环境的定义对于一款连接器，在研发之初都会在其规格书中定义出该连接器的使用环境温度、载流能力、防护等级、抗振等级等规格参数，连接器选型工程师需要了解到不同的使用环境对连接器的不同要求，这一点在目前的使用标准中也有很详细的定义。

QC／T-1067的标准定义见表1~表3：表1 QC／ T-1067温度等级表2 QC／ T-1067振动等级表3 QC／ T-1067密封等级表4 QC／ T-1067振动等级振动实验主要验证的是连接器系统在模拟实际车载振动条件下的性能是否满足要求，因为在振动或者振动冲击情况下，会引起端子接触面的镀层磨损、正压力衰减、支撑塑料材料的机械性能失效等，所以需要在振动实验中连续监控接触电阻并保证线路中接触电阻超过7Ω（或者1Ω）的时间不能超过1微秒。

对连接器使用环境的定义与分析，华碧实验室归纳出在对某个功能进行连接器选型时，首先要了解到该功能的使用位置，根据使用位置判断出需要适配的连接器耐受的温度等级、振动等级、防护等级，并进行最佳选型。

汽车连接器的标准
汽车连接器的标准是指在汽车电气连接系统中使用的不同元件的规范和规格。

这些连接器用于连接电线和装置，确保汽车的正常运行和安全性。

在汽车制造和维修领域，制定了许多连接器标准，以确保合适的匹配和相互兼容性。

一些常见的汽车连接器标准包括ISO、SAE、JIS和DIN等。

其中，ISO标准是全球通用的汽车连接器标准之一，而SAE标准则主要适用于北美市场。

JIS标准则是适用于日本市场，DIN标准则用于欧洲市场。

在制定汽车连接器标准时，需要考虑多个因素，如电气性能、机械强度、防护等级、耐久性和可靠性等。

此外，还需要考虑连接器的大小、形状和颜色等方面，以满足不同的应用需求。

总之，汽车连接器标准对于汽车制造和维修行业至关重要。

通过遵循这些标准，可以确保连接器的功能和性能符合要求，从而提高汽车的可靠性和安全性。

- 1 -。

教你如何选择正确的连接器随着连接器应用越来越广泛，怎样选择连接器已经成为一个很重要的问题，如果连接器选择不慎，有可能导致线路短路，烧坏机器；特别是汽车行业，连接器选择更为谨慎，因为这毕竟是关系到生命安全。

随着连接器应用越来越广泛，怎样选择连接器已经成为一个很重要的问题，如果连接器选择不慎，有可能导致线路短路，烧坏机器；特别是汽车行业，连接器选择更为谨慎，因为这毕竟是关系到生命安全。

跃国电子推荐以下连接器的选择方法，希望可以帮助您解除顾虑和忧患，在生产中减少不必要的损失！连接器一般由插头和插座组成，其中插头也称自由端连接器，插座也称固定连接器。

通过插头、插座和插合和分离来实现电路的连接和断开，因此就产生了插头和插座的各种连接方式。

对圆形连接器来说，主要有螺纹式连接，卡口式连接和弹子式连接三种方式。

其中螺纹式连接最常见，它具有加工工艺简单、制造成本低、适用范围广等优点，但连接速度较慢不适宜于需频繁插拔和快速接连的场合。

卡口式连接由于其三条卡口槽的导程较长，因此连接的速度较快，但它制造较复杂，成本也就较高。

弹子式连接是三种连接方式中连接速度最快的一种，它不需进行旋转运动，只需进行直线运动就能实现连接、分离和锁紧的功能。

由于它属于直推拉式连接方式，所以仅适用于总分离力不大的连接器。

一般在小型连接器中较常见。

安装方式和外形连接器的安装有前安装和后安装，安装固定方式有铆钉、螺钉、卡圈或连接器本身卡销快速锁定等。

也有一种插头和插座是均是自由端连接器，即所谓中继连接器。

连接器的外形千变万化，用户主要是从直形、弯形、电线或电缆的外径及与外壳的固定要求、体积、重量、是否需连接金属软管等方面加以选择，对在面板上使用的连接器还要从美观、造型、颜色等方面加以选择。
