第6章 间歇运动机构

机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

21 2 2
2
运动关系(运动特性系数τ )：
tm 21 z 2 t 2 2z
讨论：τ >0，z≥3
21 z 2 2 2z
(2)销数 K
在0~0.5 之间，运动时间小于 静止时间。
K ( z 2) 2z
讨论：τ <1 常用K=1
§6-1 棘轮机构
组成：棘轮机构主要由
棘轮2、驱动棘爪3、摇杆1、 止动爪5和机架等组成 。
工作原理： 原动件1逆时针摆动时，棘轮逆时针转动 原动机1顺时针摆动时，棘轮不动
类型1：运动形式来分
单动式棘轮机构（转动、移动） 齿式棘轮机构 双动式棘轮机构 可变向棘轮机构
棘条机构（移动） 钩头双动式棘轮机构
运动；
加工复杂；
刚性冲击，不适于高速。
应用于计数器、电影放映机和某些具 有特殊运动要求的专业机械中。
§ 6-4 凸轮式间歇机构（不讲）
图6-11 圆柱形凸轮间歇运动机构
此机构实质上为一个摆 杆长度为R2、只有推程 和远休止角的摆动从动 件圆柱凸轮机构。
蜗杆凸轮分度机构
凸轮如蜗杆，滚子如涡 轮的齿。
作业：
6-2、6-3
2z K z2
增加径向槽数z可以增加机构运动的平稳性，但是机构尺寸 随之增大，导致惯性力增大。一般取 z = 4～8。

几何尺寸计算，学会参考机械设计手册
§6-3. 不完全齿轮机构
不完全齿轮机构是由普通齿轮机构演化而成。如图 所示，主动轮1为只有一个齿或几个齿的不完全齿轮， 从动轮2由正常齿和带锁止弧的厚齿彼此相间组成。
（2）制动机构
在卷扬机中通过棘轮机构实现制动功能，防止
链条断裂时卷筒逆转。

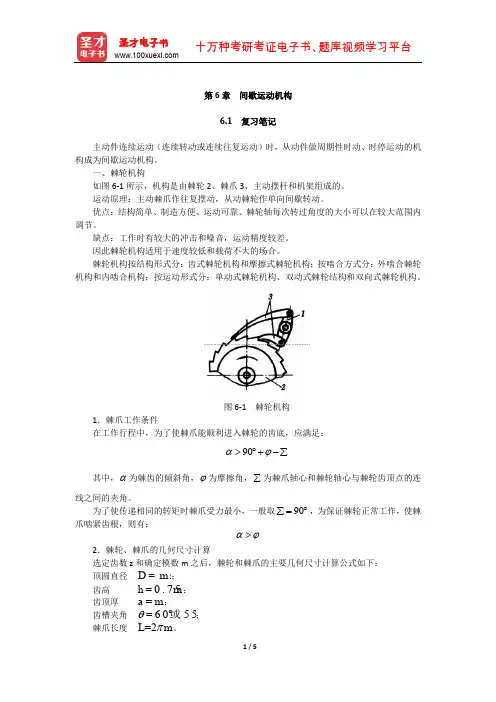

第6章 间歇运动机构6.1 复习笔记主动件连续运动（连续转动或连续往复运动）时，从动件做周期性时动、时停运动的机构成为间歇运动机构。

一、棘轮机构如图6-1所示，机构是由棘轮2、棘爪3、主动摆杆和机架组成的。

运动原理：主动棘爪作往复摆动，从动棘轮作单向间歇转动。

优点：结构简单、制造方便、运动可靠、棘轮轴每次转过角度的大小可以在较大范围内调节。

缺点：工作时有较大的冲击和噪音，运动精度较差。

因此棘轮机构适用于速度较低和载荷不大的场合。

棘轮机构按结构形式分：齿式棘轮机构和摩擦式棘轮机构；按啮合方式分：外啮合棘轮机构和内啮合机构；按运动形式分：单动式棘轮机构、双动式棘轮结构和双向式棘轮机构。

图6-1 棘轮机构1．棘爪工作条件在工作行程中，为了使棘爪能顺利进入棘轮的齿底，应满足：90αϕ>︒+-∑其中，α为棘齿的倾斜角，ϕ为摩擦角，∑为棘爪轴心和棘轮轴心与棘轮齿顶点的连线之间的夹角。

为了使传递相同的转矩时棘爪受力最小，一般取90∑=︒，为保证棘轮正常工作，使棘爪啮紧齿根，则有：αϕ>2．棘轮、棘爪的几何尺寸计算选定齿数z 和确定模数m 之后，棘轮和棘爪的主要几何尺寸计算公式如下： 顶圆直径 D m z =；齿高 0.75h m =；齿顶厚 a m =； 齿槽夹角6055θ=︒︒或；棘爪长度 2=L m π。

二、槽轮机构如图6-2中所示，该机构是由带圆销的主动拨盘1、带有径向槽的从动槽轮2以及机架组成的。

其中，拨盘和槽轮上都有锁止弧：槽轮上的凹圆弧、拨盘上的凸圆弧都是起锁定作用。

工作特点：拨盘连续回转，当两锁止弧接触时，槽轮静止；反之槽轮运动，实现了将连续回转变换为间歇转动。

特点：结构简单、制造容易、工作可靠、机械效率高，能平稳地、间歇地进行转位。

因槽轮运动过程中角速度有变化，存在柔性冲击，因此不适合高速运动场合。

图6-2 槽轮机构运动特性系数τ：槽轮每次运动的时间m t 对主动构件回转一周的时间t 之比，有：m 2=2-=t z t zτ 其中，z 为槽数，是槽轮机构的主要参数。

一、 铰链四杆机构的基本形式及应用
图6-6 双曲柄机构
一、 铰链四杆机构的基本形式及应用
图6-7 机车车轮联动机构
一、 铰链四杆机构的基本形式及应用
3. 双摇杆机构 两连架杆都为摇杆的铰链四杆机构，称为双摇杆机构。 如图6-８a所示，双摇杆机构的两摇杆均可作为主动件，当主动摇杆1往复摆动时，
通过连杆2带动从动摇杆往复摆动。如图6-8b所示门式起重机的变幅机构即是双摇杆机 构，当主动摇杆1摆动时，从动摇杆3随之摆动，使连杆2的延长部分上的E点(吊重物
平面连杆机构中，最常见的是四杆机构。下面主要介绍其类型、运动转换及其特 征。
一、 铰链四杆机构的基本形式及应用
如图6-1所示，当平面四杆机构中的运动副都是转动副时，称为铰链四杆机构。机 构中固定不动的构件4称为机架，与机架相连的构件1和3称为连架杆，不与机架相连的 构件2称为连杆。连架杆相对于机架能作整周回转的构件(如杆1)称为曲柄，若只能绕机 架摆动的称为摇杆(如杆3)。
图6-3 缝纫机踏板机构
一、 铰链四杆机构的基本形式及应用
在双曲柄机构中，如两曲柄的长度相等，且连杆与机架的长度也相等，称为平行 双曲柄机构(图6-6的ABCD)。平行双曲柄机构有两种情况：图6-6a所示为同向双曲柄 机构；图6-6b所示为反向双曲柄机构。
图6-5 惯性筛
图6-4 双曲柄机构运动示意图
第一节 平面连杆机构
连杆机构是由若干构件用转动副或移动副连接而成的机构。在连杆机构中，所有 构件都在同一平面或相互平行的平面内运动的机构，称为平面连杆机构。
平面连杆机构能够实现多种运动形式的转换，构件间均为面接触的低副，因此运 动副间的压强较小，磨损较慢。由于其两构件接触表面为圆柱面或平面，制造容易， 所以应用广泛。缺点是连接处间隙造成的累积误差比较大，运动准确性稍差。
