5.4 电流的强弱

7.如图所示电路，电流表的量程较大，闭 合开关时，发现电流表指针几乎没有偏转. 某同学拿一根导线去查找电路故障，他将 导线并接在bc、cd、ed两端时，电流表指 针没有发生偏转；将导线并接在ab两端时， 发现电流表指针发生了偏转，由此可知电 路故障可能是( )B A.e点断路 B.R1断路 C.电流表短路 D.R2断路
按要求请在电路图中填入电流表 1、串联：要求电流表测灯L1的电流 2、并联：①测干路的电流; ②测L2 的电流
A1 A
A2
3、给上题电流表标上“＋”、“－”接线柱
4、图中示数是 2.5 A.
5、如图所示的电路中，闭合开关，电流 表测量的是( B ) A.通过灯L1的电流 B.通过灯L2的电流 C.通过灯L1和灯L2 的电流之和 D.电源供给电路 的总电流
6、在“用电流表测电流”的实验中， (1) 闭合开关后，观察到灯泡L1和L2的 某同学连接的电路如图所示。 L1不亮，L2亮 发光情况是_____.
(2)针对上述现象，判断该电路存在的 问题是 L1和电流表A2被短路,且A2的 正负接线柱接反了
(3)请在原图上只改动一根导线，使L1和L2 并联，并且电流表A1测干路电流，电流表 A2测支路电流.(要求：在需改动的导线上画 “×”，用笔将改动后的导线画出，导线 不许交叉)
常见电流值
手机：待机15～50mA 开机 60 ～ 300mA 打电话 200 ～ 400mA
空调5A
白炽灯0.2A
电冰箱1A
电饭煲 3.5 ～ 4.5A
1.房间灯泡中的电流约0.2A，等于 200 ______mA ． 2.电子计算器电源的电流约100μA， -4 10 等于_____A． 3.彩色电视机的电流约为300 mA，等 0.3 于_______A ．

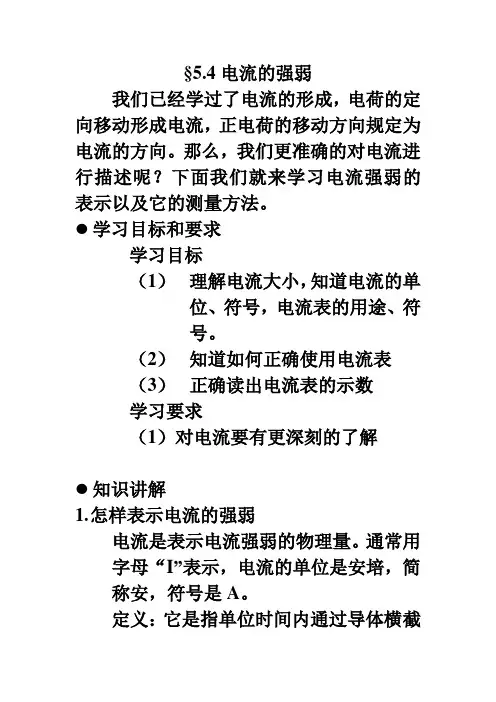

§5.4电流的强弱我们已经学过了电流的形成，电荷的定向移动形成电流，正电荷的移动方向规定为电流的方向。

那么，我们更准确的对电流进行描述呢？下面我们就来学习电流强弱的表示以及它的测量方法。

●学习目标和要求学习目标（1）理解电流大小，知道电流的单位、符号，电流表的用途、符号。

（2）知道如何正确使用电流表（3）正确读出电流表的示数学习要求（1）对电流要有更深刻的了解●知识讲解1.怎样表示电流的强弱电流是表示电流强弱的物理量。

通常用字母“I”表示，电流的单位是安培，简称安，符号是A。

定义：它是指单位时间内通过导体横截面的电荷量。

I=tQ 比如：在3s 内通过某导体的横截面的电荷量是6C ，那么通过该导体的电流就是I=s c36=2A在某些设备中，电流很小，这时我们常用一个比较小的电流单位——毫安（mA ）1mA =10-3A还有一个更的电流单位——微安（μA ）1μA =10-3 mA=10-6 A2. 电流表的正确使用（1） 认识电流表① 定义：用来测量电流大小的仪表叫做电流表。

② 符号③ 特点：电流表的内阻很小，可以忽略不计，接入电路是不影响电流的大小。

④量程：常用的电流表三个接线柱，两个量程：0~0.6A，0~3A。

（2）电流表的链接和使用：①电流表必须从标有“+”号的接线柱流入，从标有“-”号的接线柱流出，不能接反②电流表必须与被测用电器串联③被测电流不能超过电流表的最大测量值（量程）④绝不允许将电流表直接连接到电源的两极例题1.图5－3－3是用电流表测量小灯泡电流的电路图，正确的是（）解析：电流表在使用的过程中必须要注意，电流表的正负接线柱不能和电源的正负极接饭，而且要和被测用电器串联在一起3.怎样在电流表上读数（1）明确电流表的量程，也就是说，要明确接线柱接的是0.6A,还是3A.（2）确定电流表的一个小格代表多大的电流值。

如，使用0~0.6A的量程接入电流中，每一小格代表的电流值（分度值）是0.02A；如果使用0~3A.的量程接入电路中，每一个小格代表的电流值是0.1A。

三、电流的强弱电流是电荷在导体中流动的现象，它是电力系统中最基本的物理量之一。

电流的强弱是指单位时间内通过导体的电荷量，通常用安培（A）来表示。

电流的强弱对电路的工作状态和性能具有重要的影响，合理控制电流的强弱是电力系统设计和运行的关键。

1. 电流的概念电流是指单位时间内通过导体横截面的电荷量。

当电荷在导体中流动时，将带来电场和磁场的变化。

电流可以通过导线、电路板等导体传导。

在直流电路中，电流的方向是固定的；在交流电路中，电流的方向会周期性地改变。

2. 电流的计量单位电流的计量单位是安培（A）。

1安培定义为1秒钟内通过导体横截面的电荷量为1库仑（C）。

安培是国际单位制中的基本电流单位，多用于描述电路中的电流强度。

3. 影响电流强弱的因素3.1 导体截面积导体的截面积对电流的强弱有直接影响。

导体截面积越大，可以容纳的自由电荷数量就越多，电流的强度也会随之增加。

3.2 电压电压是电流产生的动力，它驱动电荷在导体中流动。

电压越高，可以提供的电流也就越大。

3.3 电阻电阻是电流的阻碍，它限制电流通过导体的能力。

电阻越大，电流的强度越小，反之亦然。

3.4 温度温度会影响导体的电阻，进而影响电流的强弱。

一般情况下，导体的电阻随温度升高而增加，导致电流减小。

4. 合理控制电流强弱的重要性合理控制电流的强弱对电力系统的运行和设备的正常工作具有重要的意义。

4.1 安全因素电流过大会引发电路过载、设备过热等问题，甚至可能导致火灾和人身伤害。

合理控制电流的强弱可以保障电力系统和设备的安全运行。

4.2 能耗和效率在工业生产和民用消费中，电力的消耗是一个重要的考虑因素。

合理控制电流的强弱可以降低能耗，提高能源利用效率，减少能源浪费。

4.3 设备寿命电流过大会使设备内部零部件受到较大的电压和电流冲击，加速设备的老化和损坏。

通过控制电流的强弱，可以延长设备的使用寿命，降低维修和更换成本。

5. 总结电流的强弱是电力系统中一个重要的物理量，可以通过导体横截面通过的电荷量来衡量。

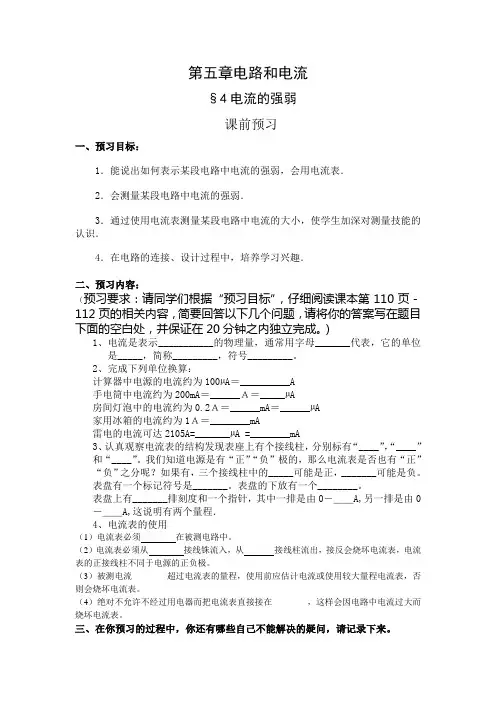

第五章电路和电流§4电流的强弱课前预习一、预习目标：1．能说出如何表示某段电路中电流的强弱，会用电流表．2．会测量某段电路中电流的强弱．3．通过使用电流表测量某段电路中电流的大小，使学生加深对测量技能的认识．4．在电路的连接、设计过程中，培养学习兴趣．二、预习内容：（预习要求：请同学们根据“预习目标”，仔细阅读课本第110页－112页的相关内容，简要回答以下几个问题，请将你的答案写在题目下面的空白处，并保证在20分钟之内独立完成。

）1、电流是表示___________的物理量，通常用字母_______代表，它的单位是_____，简称_________，符号_________。

2、完成下列单位换算：计算器中电源的电流约为100µA＝__________A手电筒中电流约为200mA＝______Ａ＝_____µA房间灯泡中的电流约为0.2Ａ＝______mA＝______µA家用冰箱的电流约为1Ａ＝________mA雷电的电流可达2105A=_______µA =________mA3、认真观察电流表的结构发现表座上有个接线柱，分别标有“____”，“____”和“____”。

我们知道电源是有“正”“负”极的，那么电流表是否也有“正”“负”之分呢？如果有，三个接线柱中的_____可能是正，_______可能是负。

表盘有一个标记符号是_______。

表盘的下放有一个________。

表盘上有_______排刻度和一个指针，其中一排是由0－＿＿A,另一排是由0－＿＿A,这说明有两个量程．4、电流表的使用（1）电流表必须在被测电路中。

（2）电流表必须从接线铢流入，从接线柱流出，接反会烧坏电流表，电流表的正接线柱不同于电源的正负极。

（3）被测电流________超过电流表的量程，使用前应估计电流或使用较大量程电流表，否则会烧坏电流表。

（4）绝对不允许不经过用电器而把电流表直接接在________，这样会因电路中电流过大而烧坏电流表。
