路面结构设计说明

说明书—、一般路基设计1、路基标准横断面为配合清远华侨工业园建设得要求，并结合当地城镇发展得实际情况，设计从适度超前角度出发，对鱼湾平面交叉扩建改造，其路基布置详见“平面交叉布置图”。

2、路拱横坡行车道及辅道采用1、5%得路拱横坡，人行道2%得反向横坡。

3、超高方式本路段为平面交叉改造，不设超高路段。

4设计标高路基设计标高为中央绿化带两侧处得路面标高。

5、用地范围路堤两侧排水沟外缘以及涵洞边线外3m以内得土地为公路用地范围。

6、路基设计要求⑴、根据调查，填方路基填料主要为亚粘土。

本地区得土质条件好，一般可直接采用亚粘土及风化土作路床填料。

对边坡进行整修，恢复正常路基宽度。

路基压实度采用重型压实标准，分层压实。

本项目对路基压实度在施工期间应按规范要求进行严格控制。

路基压实度、填料最小强度与最大粒径均应符合表3-1得要求。

填料粒径、强度及路基压实标准表3-1⑵、天然稠度小于1、1、液限大于40、塑性指数大于18得粘性土，用作上路床、下路床及上、下路堤得填料时，应采用各种措施使其压实度达到表3-1中得规定。

⑶、液限大于50、塑性指数大于26得土，以及含水量高得土，不得直接用为保证路基得压实度，填方路基两侧各超宽填筑50cm ,路基施工完成后再作路基填料。

需要使用时，必须采用翻晒、掺石灰、水泥等技术措施，经检验合格后方可用于下路床与路堤填料。

⑷新旧路基衔接时必须按相关规范设置台阶，以加强新旧路基得连接。

7、路床顶面验收标准⑴、基本要求1）、路基填料应符合规范与设计得规定，经认真调查、试验后合理选用。

2）、填方路基须分层填筑压实，每层表面平整，路拱合适，排水良好。

3）、施工临时排水系统应与设计排水系统结合，避免边坡冲刷，勿使路基附近积水。

⑵、外观鉴定1）、路基表面平整，边线直顺，曲线圆滑。

2）、路基边坡平顺、稳定，不得亏坡，曲线圆滑。

二、路基、路面排水本线路得路基路面排水按自成排水系统得原则进行设计。

设计时，根据当地得气候、降雨特点，结合原有水系，采用路堑两侧设边沟（盖板边沟）或路堤两侧排水沟与涵洞构成排水系统。

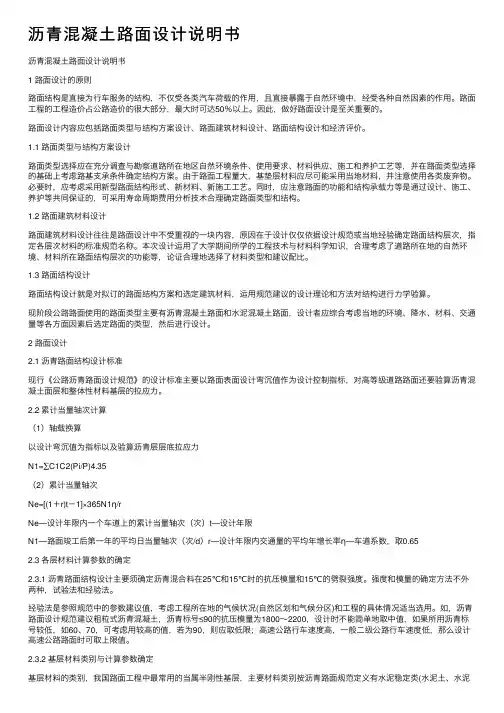

沥青混凝⼟路⾯设计说明书沥青混凝⼟路⾯设计说明书1 路⾯设计的原则路⾯结构是直接为⾏车服务的结构，不仅受各类汽车荷载的作⽤，且直接暴露于⾃然环境中，经受各种⾃然因素的作⽤。

路⾯⼯程的⼯程造价占公路造价的很⼤部分，最⼤时可达50％以上。

因此，做好路⾯设计是⾄关重要的。

路⾯设计内容应包括路⾯类型与结构⽅案设计、路⾯建筑材料设计、路⾯结构设计和经济评价。

1.1 路⾯类型与结构⽅案设计路⾯类型选择应在充分调查与勘察道路所在地区⾃然环境条件、使⽤要求、材料供应、施⼯和养护⼯艺等，并在路⾯类型选择的基础上考虑路基⽀承条件确定结构⽅案。

由于路⾯⼯程量⼤，基垫层材料应尽可能采⽤当地材料，并注意使⽤各类废弃物。

必要时，应考虑采⽤新型路⾯结构形式、新材料、新施⼯⼯艺。

同时，应注意路⾯的功能和结构承载⼒等是通过设计、施⼯、养护等共同保证的，可采⽤寿命周期费⽤分析技术合理确定路⾯类型和结构。

1.2 路⾯建筑材料设计路⾯建筑材料设计往往是路⾯设计中不受重视的⼀块内容，原因在于设计仅仅依据设计规范或当地经验确定路⾯结构层次，指定各层次材料的标准规范名称。

本次设计运⽤了⼤学期间所学的⼯程技术与材料科学知识，合理考虑了道路所在地的⾃然环境、材料所在路⾯结构层次的功能等，论证合理地选择了材料类型和建议配⽐。

1.3 路⾯结构设计路⾯结构设计就是对拟订的路⾯结构⽅案和选定建筑材料，运⽤规范建议的设计理论和⽅法对结构进⾏⼒学验算。

现阶段公路路⾯使⽤的路⾯类型主要有沥青混凝⼟路⾯和⽔泥混凝⼟路⾯，设计者应综合考虑当地的环境、降⽔、材料、交通量等各⽅⾯因素后选定路⾯的类型，然后进⾏设计。

2 路⾯设计2.1 沥青路⾯结构设计标准现⾏《公路沥青路⾯设计规范》的设计标准主要以路⾯表⾯设计弯沉值作为设计控制指标，对⾼等级道路路⾯还要验算沥青混凝⼟⾯层和整体性材料基层的拉应⼒。

2.2 累计当量轴次计算（1）轴载换算以设计弯沉值为指标以及验算沥青层层底拉应⼒N1=∑C1C2(Pi/P)4.35（2）累计当量轴次Ne=[(1＋r)t－1]×365N1η/rNe—设计年限内⼀个车道上的累计当量轴次（次）t—设计年限N1—路⾯竣⼯后第⼀年的平均⽇当量轴次（次/d）r—设计年限内交通量的平均年增长率η—车道系数，取0.652.3 各层材料计算参数的确定2.3.1 沥青路⾯结构设计主要须确定沥青混合料在25℃和15℃时的抗压模量和15℃的劈裂强度。

路基、路面及排水设计说明1设计规范及依据1)《公路工程技术标准》(JTGB01-2014)2)《公路路线设计规范》(JTGD20-2017)3)《公路路基设计规范》(JTGD30-2015)4)《公路排水设计规范》(JTG∕TD33-2012)5)《公路水泥混凝土路面设计规范》(JTGD40-2011)6)《公路路面基层施工技术细则》JTG/TF20-2015；2、路基设计2.1路基设计标准本项目路基宽度6.5米，路面宽度5.5米。

路基设计标高为路中线路面顶标高，路面横坡采用2%双向坡。

2.2平曲线超高、加宽方式平曲线超高为行车道及路肩绕路中线(未加宽前)旋转。

平曲线半径小于90米时均应设置超高，平曲线半径小于250米均应设置加宽(按TG2U1-2019小交通量农村公路工程技术标准中四级公路II类加宽)，平曲线超高、加宽缓和段长度等于平曲线缓和曲线长度。

2.3 2.1路基超高方式：路基超高方式采用绕路基中心线旋转，圆曲线半径小于90米均应设置超高，超高渐变率为1/100。

计算超高缓和段时最短应符合渐变率1：15且不小于IOm的要求。

允许将超高、加2.2.2按规范平曲线半径小于或等于250米路面均应加宽，相应路基也进行加宽。

在平曲线内侧进行加宽，加宽缓和段长度采用相应缓和曲线全长按其成比例增加。

不设缓和曲线或超高缓和段时，加宽缓和段长度应按渐变率为1：15且长度不小于IOm的要求设置。

加宽为单侧(曲线内侧)加宽。

加宽过渡段不小于IOn1。

宽缓和段部分插入曲线内。

最大超高4圾路基压实度及填料强度要求表3填方路基与构造物衔接处，路基压实度不小于85乐路堤填料为一般砂粘土(普通土)，应符合《公路路基设计规范》(JTGD30-2015)3.3.1条要求并符合上表压实度及强度要求。

2.4.2路基边坡坡率(1)路堤：本设计段填方高度较小，边坡坡率均采用1：1.5,路基填料均利用路基开挖上石方以20:80的填料比例进行路基填筑。

路面设计说明4.1、主要技术指标车行道：双车道面层类型：水泥混凝土路面自然区划：本路段经过地区属中华人民共和国自然区划V2区设计标准轴载：双轮组单轴IOOkN横坡：时单向坡4.2、路面结构设计水泥险路面面层：水泥混凝土路面，厚度20cm。

调平层：级配碎石调平层，厚度4cm底基层：手摆片石，厚度16CIDO水泥混凝土路面设计基准期10年，设计基准期内车道所承受的标准轴载BZZ-IOO,累计作用次数为950932次，为中交通等级，基层顶面当量回弹模量146.2MPa,变异水平等级为中级，可靠度系数为106。

基层顶面竣工验收弯沉值1S=100.0（0.O1nun）土基顶面竣工验收弯沉值1S=310.0（0.O1mm）水泥混凝土设计抗弯（折）拉强度为4.5Mpa（抗压强度不小于30Mpa）,混凝土弯拉模量29GPa.水泥稳定粒料回弹模量为1500MPa,新建路基30Mpa o4.3、水泥混凝土面层组成设计设计以荷载应力和温度应力产生综合疲劳损坏作为设计标准，以纵缝边缘中部作为临界荷位，综合疲劳应力不高于水泥混凝土板的弯拉强度作为控制指标，对路面厚度进行了计算。

中湿段的路面总厚度不小于水泥混凝土路面的防冻最小厚度。

单车道路面混凝土基本板块尺寸为4.5mX4.5m（长X宽）。

水泥混凝土板厚均为20厘米，设计弯拉强度不小于 4.5MPa,路面面层弯拉弹性模量为Ec=29GPa,要求使用硅酸盐水泥、普通硅酸盐水泥和道路硅酸盐水泥，水泥标号为42.5号，所用石料必须满足有关规范对石料强度指标的技术要求，砂的细度模数宜在2.0-3.5之间。

路面的抗滑以构造深度不低于0.6mm,混凝土水灰比不大于0.46,掺用的外加剂应经配合比试验应符合要求后方可使用。

假缝上部的槽口用切缝机进行切割。

构造物横穿公路时，构造物顶面至板底距离小于120Cm时，其顶面及两侧各6m范围内的混凝土面板采用钢筋网补强。

⑴材料要求a.水引用水可直接作为混凝土搅拌和养护用水，对水质有疑问时,，应检验下列指标，合格者方可使用：硫酸盐含量小于等于270（⅛g∕1,含盐量不得小于等于3500mg∕1,PH值不得小于4.5,不得含有油污、泥和其他有害杂质。

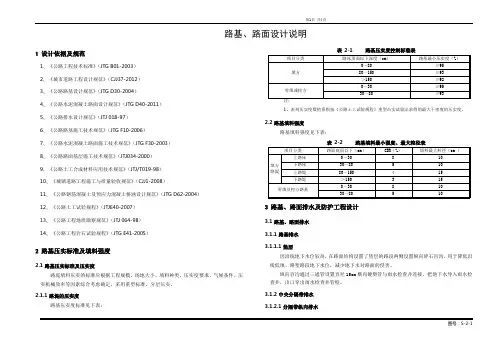

路基、路面设计说明1 设计依据及规范1、《公路工程技术标准》（JTG B01-2003）2、《城市道路工程设计规范》（CJJ37-2012）3、《公路路基设计规范》（JTG D30-2004）4、《公路水泥混凝土路面设计规范》（JTG D40-2011）5、《公路排水设计规范》（JTJ 018-97）6、《公路路基施工技术规范》（JTG F10-2006）7、《公路水泥混凝土路面施工技术规范》（JTG F30-2003）8、《公路路面基层施工技术规范》（JTJ034-2000）9、《公路土工合成材料应用技术规范》（JTJ/T019-98）10、《城镇道路工程施工与质量验收规范》（CJJ1-2008）11、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）12、《公路土工试验规程》（JTJE40-2007）13、《公路工程地质勘察规范》（JTJ 064-98）14、《公路工程岩石试验规程》（JTG E41-2005）2 路基压实标准及填料强度2.1 路基压实标准及压实度路堤填料压实的标准应根据工程规模、场地大小、填料种类、压实度要求、气候条件、压实机械效率等因素综合考虑确定，采用重型标准，分层压实。

2.1.1 路堤的压实度路基压实度标准见下表：表2-1 路基压实度控制标准表1、表列压实度数值系指按《公路土工试验规程》重型击实试验法求得的最大干密度的压实度。

2.2 路基填料强度路基填料强度见下表：表2-2 路基填料最小强度、最大粒径表3 路基、路面排水及防护工程设计3.1 路基、路面排水3.1.1 路基排水3.1.1.1 垫层因沿线地下水位较高，在路面结构设置了垫层的路段两侧设置纵向碎石盲沟，用于降低沿线低填、路堑路段地下水位，减少地下水对路面的侵害。

纵向盲沟通过三通管设置直径15cm横向硬塑管与雨水检查井连接，把地下水导入雨水检查井，出口穿出雨水检查井管壁。

3.1.2 中央分隔带排水3.1.2.1 分隔带纵向排水分隔带底部、底基层下设置级配碎石盲沟，中央分隔带处尺寸为60×30cm，盲沟底设一根φ10cm纵向软式透水管，每隔30m（按检查井间距确定）设置一道φ15cm的横向硬塑料排水管，与检查井连接，将分隔带渗水排除。

改造后路面结构为4cπι AC-13C沥青混凝土上面层+5Cm ACT6C沥青混凝土下面层+20Cnl水泥稳定碎石基层+ 15Cnl级配碎石垫层。

2.3路面结构设计2.3.1路面结构形式的技术经济比选根据拟建项目交通量、车型组成、服务功能、当地材料、自然条件和相关项目的经验，遵循因地制宜、合理选材、方便施工、利于养护、节约投资的原则，结合路面病害情况、水文地质条件等因素，并参考同类地区已实施的其他项目的路面结构方案进行必选论证。

⑴微表处路面预防性养护微表处预防性养护的优点包括高抗滑性能，适应交通量大的路面，开放交通快，具有美化功能，同时施工方便等。

⑵修补后喷撒高粘含砂雾封层预防性养护修补后喷撒高粘含砂雾封层的优点能够有效解决沥青路面病害问题，延长路面使用寿命，施工简单、造价低廉等优点。

⑶对既有路面病害进行修复对既有道路病害进行修复，能够保证行车的舒适性和安全性，具有施工简单、造价低廉，有利于快速通车的特点。

（4）结论本项目虽然交通量不大，路面病害破损不严重，既有沥青混凝土其路面病害主要集中在面层上，主要表现为不同程度的的龟裂，沉陷，平整度较差，其行车舒适性和承载能力大大降低，因此考虑根据沿线路面材料的分布情况和材料性能，结合武隆区已建公路路面的经验教训和相应类似预防性项目路面技术的发展情况，并考虑到施工工艺和施工管理和造价资金的需要，拟定的路面结构为对全线路面修补后使用封层车喷撒高粘含砂雾封层。

2.4路面病害处置2.4.1典型病害原因分析通过分析路面病害调查和检测结果，结合典型病害调查结果，总结出路面病害产生的主要原因如下：⑴裂纹龟裂病害原因龟裂类病害的主要原因有：1）由于地基和填土在横向不可避免的不均匀性（例如半填半挖的交界处），特别是在有表面水渗入地基的情况下，导致的基层的开裂，在交通荷载和环境因素的作用下渐渐反射沥1施工段划分情况本项目分为两段，武隆区G353三拐子至第匏圈段(K1940+800〜K1963+600)、白云乡红星村至界牌段(K2023+700-K2025+200)，两段全长24. 3Km o2路面技术标准2.1路面现状根据现场调查项目路段总体较差，较多路段存在路面病害，主要路面病害为：裂缝、龟裂、沉陷等。

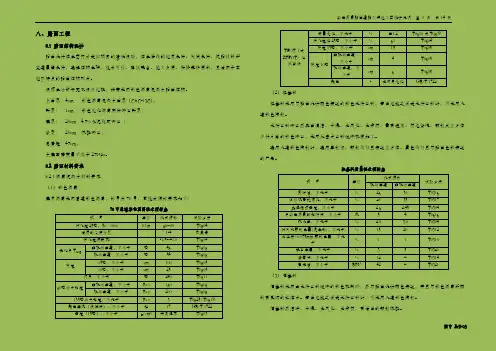

八、路面工程8.1 路面结构设计路面设计结合国内外类似项目的建设经验，结合沿线的地质条件、气候条件、筑路材料和交通量等条件，选择结构合理、技术可行、降低噪音、施工方便、维修养护便利，且适用于本地区特点的路面结构形式。

经综合分析研究及经济比较，推荐采用彩色沥青混凝土路面结构。

上面层：4cm 彩色沥青混凝土面层（CAC-13C）；封层：1cm 彩色乳化沥青同步碎石封层；基层：20cm 4.5%水泥稳定碎石；垫层：20cm 级配碎石；总厚度：45cm；土基回弹模量不低于25Mpa。

8.2 路面材料要求8.2.1沥青混凝土材料要求（1）彩色沥青基质沥青采用普通彩色沥青，标号为70号，其技术指标要求如下：70号普通彩色沥青技术指标表项目单位技术指标试验方法针入度25℃，5s，100s 0.1m 60~80 T0604适用的气候分区1-4 凤凰县针入度指数PI -1.5~+1.0 T0604软化点T R&B 非机动车道，不小于℃46 T0606 机动车道，不小于℃54 T0606延度15℃，不小于cm 100 T060510℃，不小于cm 25 T0605 闪点，不小于℃240 T061160℃动力粘度非机动车道，不小于Pa.s 160 T0606 机动车道，不小于Pa.s 200 T0606135℃动力粘度，不大于Pa.s 3 T0625/ T0619 颜色等级（铁钴法），不小于档17 GB/T 1722 密度（15℃），不小于g/cm3实测记录T0603TFOT（或RTFOT）后残留物质量变化，不大于% ±1.2 T0610或T0609针入度比25℃，不小于% 61 T0604延度15℃，不小于cm 15 T0605延度10℃非机动车道，不小于cm 4 T0605机动车道，不小于cm 6 T0605颜色- 无明显变化GB/T 1722 （2）粗集料粗集料采用与路面设计颜色接近的彩色天然石料，若当地缺乏该类天然石料时，可采用人造彩色陶粒。

XX支路路面设计说明1路面设计1.1路面设计原则根据项目区气象、水文条件、路基土质、筑路材料供应情况，当地同类道路建设及管理经验进行路面设计，采用沥青路面结构型式。

1.2路面设计参数依据安全可靠、经济合理的原则，路面结构设计如下，路面等级：高级路面（沥青路面）设计使用年限：10年标准轴载：100KN单轴双轮组沥青路面使用性能分区：1-4-1区(即夏炎热冬温潮湿区)。

1.3路面结构设计新建车行道路面结构形式：上面层为AC-13C细粒式沥青混凝土厚4cm布洒粘层油中面层为AC-20中粒式沥青砼厚6m布洒透层油改性乳化沥青稀浆封层(BC-1型乳化沥青，ES-2型矿料级配）厚0.5cm基层为5%水泥稳定碎石厚28cm底基层为级配碎石厚20cm路面结构厚度共计58.5cm人行道结构设计：透水性步砖30cm*15cm*5cm面板（其中盲道30cm*30cm*6cm） 5cmM10水泥砂浆粘合找平层 5cmC15砼基层 15cm中砂垫层 5cm人行道总厚度为：30cm 1.4路面用原材料的技术质量要求1.4.1材料要求1.4.1.1沥青对沥青材料具有以下要求:（1）沥青砼路面面层应平整、密实、抗滑、耐久、高温抗车辙、低温抗开裂以及良好的抗水损害能力，具体要求见《城镇道路路面设计规范》(CJJ 169-2012)、《公路沥青路面设计规范》（JTG D50-2017）第4章规定；（2）一般路段沥青混凝土路面面层采用4cm细粒式沥青砼+6cm厚中粒式沥青砼，均为密级配沥青混合料；（3）在两沥青面层之间设粘层沥青，在基层顶面设透层沥青，均不计厚度，透层沥青可采用液体沥青或乳化沥青；（4）在沥青面层与半刚性基层之间设置0.5cm厚的稀浆封层，防止雨水下渗；（5）水泥稳定碎石基层的水泥材料应满足水泥稳定类材料7天无侧限抗压强度2.5~3.0MPa，集料压实度不小于96%，水泥稳定碎石抗压回弹模量应大于1500MPa；（6）级配碎石基层宜采用几种粒径不同的碎石和石屑掺配拌制而成，集料级配组成可参照《公路沥青路面设计规范》（JTG D50-2017）附录D表D.1确定。

设计说明一、设计依据1、1996年交通部颁布的《公路工程建设项目设计文件编制办法》。

2、《公路工程技术标准》(JTG B01～2003)交通部。

3、现行的其它有关公路工程技术标准、规范、规程: 《公路水泥混凝土路面设计规范》JTG F10-2006、《公路水泥混凝土路面施工技术规范》JTG F30-2003、《公路路基设计规范》(JTG JD30-2004)、《公路路基施工技术规范》（JTG F10～2006）。

4、路面结构设计采用“公路路面设计系统”(HPDS2003A)专用设计程序进行设计。

二、技术标准公路等级:四级设计速度:20Km/h 设计荷载:公路II级路基宽度:4.5米路面宽度:3.5米路面类型:水泥砼平曲线一般最小半径:30米平曲线极限最小半径:15米凸形竖曲线一般最小半径:200米凸形竖曲线极限最小半径:100米凹形竖曲线一般最小半径:200米凹形竖曲线极限最小半径:100米最大纵坡:一般不大于9%，特殊路段不大于12% 最小坡长:60米路基设计洪水频率:1/25原路补强后弯沉代表值不得大于280（0.001mm），石灰、粉煤灰稳定碎石基层弯沉代表值不得大于150（0.001mm），水泥混凝土路面抗拉弯强度不得小于4.5Mpa。

三、改建设计标准设计行车速度：15公里/小时，路基宽5.5/4.5米，行车道宽4.5/3.5米。

按照通村公路建设基本要求设计为：cm厚手摆片石局部补强，cm厚石灰、粉煤灰稳定碎石基层，cm厚水泥混凝土路面。

错车道按沿公路纵向200—300m设置，全线共设置个错车道，错车道加宽按设计结构层加宽。

路线走向按沿老路进行改建。

四、工程设计要求：材料1、水泥：道路用水泥应采用强度高、收缩性小、耐磨性强、抗冻性好的硅酸盐水泥或普通硅酸盐水泥（简称普通水泥），标号不应低于42.5Mpa；其物理性和化学成份应符合国家有关标准的规定；水泥进场时，应有产品合格证及化验单。

并应对品种、标号、包装、数量、出厂日期等进行检查验收；2、砂：应采用洁净、坚硬、符合规定级配、细度模数在2.5以上的粗、中砂。

1设计说明书 (2)1.1道路地理位置图 (2)1.2概述 (3)1.2.2采用的主要技术标准及规范 (3)1.3现状评价及沿线自然地理概况 (4)1.3.1道路现状评价 (4)由于道路路基在场坪施工中已经完成，道路现状地质条件比较好。

(4)1.3.2现状交通量及技术评价 (4)1.3.3沿线（控制性）建筑、河流及地上、地下管线等情况。

(4)2工程地质条件 (4)3.1工程地点、范围、规模、建设期限、分期修建计划。

(6)3.2规划简况 (6)3.3远期交通流量流向的分析，设计小时交通量的确定，荷载等级的确定。

(6)机动车道通行能力按单位时间通过道路某断面的的普通汽车计。

普通汽车车种换算系数为1.50，设计小时交通量按下式计算:Nh=Nda*k*δ。

Nda为设计年限的年平均日交通量；k为设计高峰小时交通量与年平均日交通量的比值；δ为主要方向交通量与断面交通量的比值。

根据《公路工程技术标准》JTG B01-2003 ，拟定该条道路为双向四车道的城市次干路Ⅲ级，设计车速为30km/h,设计采用的服务水平为一级，标准轴载BZZ-100，设计年限为30年。

(6)3.4主要交叉路口渠化处理方式 (7)与滨江大道的交叉路口及渠化处理方式已在其它道路施工图中处理完好，本次设计不再叙述。

与改移道路的交叉路口及渠化处理方式详见交叉口竖向设计图。

(7)3.6工程设计 (7)3.6.3.4超高及加宽的设置 (9)4路基、路面设计 (10)4.1路基 ........................................................................................................................... 错误!未定义书签。

由于路基道路路基在场坪施工中已经完成，本次设计路基部分仅提供路基标准横断面设计和路基设计表。

............................................................................................................................. 错误!未定义书签。

沥青路面设计说明附件一：沥青路面专项设计说明1、路床顶面设计标准路基交工验收前，应对路基外观质量和局部缺陷进行整修或处理，路床顶面表层的整修，应根据质量缺陷的具体情况采用合理的方案、工艺进行。

补填的土层压实厚度应不小于100mm，压实后表面应平整,密实，不得松散、起皮。

路床顶面验收按照《公路工程质量检验评定标准》（JTGF80/1）及《公路路基施工技术规范》（JTGF10－2006）的有关要求执行，其施工质量应符合下表的规定。

2、路面结构设计1、车行道路面结构路面结构各层由上至下依次为：4cmAC-13C细粒式沥青混凝土乳化沥青粘层（0.5kg/m2）8cmAC-25C粗粒式沥青混凝土乳化沥青封层（1.0kg/m2）18cm5%水泥稳定碎石基层18cm4%水泥稳定碎石底基层2、人行道路面结构6cm彩色人行道板2cm1：2水泥砂浆卧底12cmC10水泥混凝土3、路用材料设计1、沥青砼面层沥青砼路面应具有平整、密实、抗滑、耐久的品质，并具有高温抗车辙、低温抗开裂、良好的抗水损害并具有防止雨水渗入基层的功能。

本工程沥青砼面层路用性能应符合下表要求：热拌沥青混合料应符合以下要求：2、材料要求(1)、一般要求①沥青路面使用的各种材料运至现场后必须取样进行质量检验，经评定合格后方可使用，不得以供应商提供的检测报告或商检报告替代现场检测。

②不同料源、品种、规格的集料不得混杂堆放。

①沥青本工程沥青采用70号A级道路石油沥青，符合“重交通道路石油沥青技术要求”，其各项指标不得低于《公路沥青路面施工技术规范》(JTGF40-2004)要求；70号道路石油沥青技术要求表注：[1]试验方法按照现行《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）规定的方法执行。

用于仲裁试验求取PI时的5个温度的针入度关系式的相关系数不得小于0.997。

②粗集料沥青混合料所用粗集料应该采用碎石，粗集料的生产必须由具有生产许可证的采石场生产；路面面层在条件允许的情况下，尽可能选用符合要求的玄武岩，若无玄武岩可采用石灰岩等碱性石料。

道路初步设计说明（完整范文）初步设计说明第一章工程概况一、区位条件江山市贺村镇距江山市区10公里，浙赣铁路、205国道、46省道穿境而过，是江山市重要的工业基地、浙西商贸重镇。

全镇总面积82.3平方公里，辖42个行政村、1个居委会，常住人口5.2万人，外来人口2.1万人。

2002年11月被市确定为四个经济强镇之一，2005年被省委、省政府命名为省级文明镇。

贺村镇作为经济强镇，通过几年的发展已初步形成建材水泥、竹木加工、机电、纺织服装、食品与饲料加工、文体用品等6个主导产业，经济实力在江山市行政区划调整过后的19个乡镇中排名首位。

2005年全镇生产总值实现8.7亿元，比上年增45.7%，其中工业增加值7.3亿元，比上年增51.3%；全社会固定资产投资7.2亿元，比上年增55.2%，其中工业投入5.8亿元，比上年增55%；地方财政收入达3239.69万元，比上年增56%。

农民人均收入约5000元。

江山市贺村镇木材深加工基地三期工程选址在贺村镇丰益村银碓山，地理位置优越，交通便捷，符合土地利用总体规划和贺村镇城镇总体规划的要求。

贺村镇木材深加工基地三期工程建在新205国道边，背靠浙赣铁路，交通条件良好；基地远离居民区，不影响群众的生产和生活，周围环境适合项目的建设。

基地与贺村镇区紧邻，道路、给水、排水、电力、通信等基础设施均已经敷设到区块，可以方便地与贺村镇基础设施网络衔接，也为基地三期的开发建设创造了良好的外部配套设施条件。

二、自然条件1、地形地貌项目所在地属丘陵平原地，从土壤资源来看，以黄色粘土为主，地层、地质条件好，坡度平缓，适宜项目建设。

2、气候气象贺村镇属亚热带季风性气候区，受地形影响，兼盆地气候的某些特色。

气候温和，四季分明，梅雨季节雨量集中。

年均气温17.7度，年平均降雨量1658毫米，年无霜期255天，宜于农业生产。

常年主导风向为东北风，主要灾害性天气有低温和寒流，梅雨及台风。

3、工程地质沿线地址情况良好，基本属第三期黄土地区。

路面结构设计说明路面结构设计是指在路面建设过程中，根据路面的使用条件、荷载要求、地质条件等因素进行综合分析，以确定合理的路面结构形式和材料选择，保证路面的平稳、耐久、安全和经济使用。

以下是关于路面结构设计的详细说明。

一、设计依据1.地理环境：包括地理位置、气象条件、地貌等。

2.地质环境：包括土壤类型、地层情况、地下水位等。

3.交通条件：包括道路类型、设计速度、车流量、车型及荷载要求等。

4.使用条件：包括路面的使用年限、交通组织形式、使用强度等。

二、路面结构形式根据上述设计依据，可以确定适合的路面结构形式。

常见的路面结构形式包括：水泥混凝土路面、沥青混合料路面、水泥稳定碎石路面、砂石路面等。

根据不同地区和要求，选取适合的路面结构形式。

三、材料选择1.水泥混凝土：常用于高等级公路和机场等需要高强度和耐久性的路面。

选用符合设计要求的水泥、砂、石等材料，并进行适当的配合比设计。

2.沥青混合料：常用于中低等级公路、城市道路等路面。

选用适合当地气候条件的沥青及骨料，并进行适当的配合比设计。

3.水泥稳定碎石：采用水泥或其他胶凝材料对碎石进行胶结，常用于低等级公路和农村道路等路面。

4.砂石路面：采用适当级配的砂石作为路面基层，经过夯实和压实后形成路面。

四、路面结构层次1.高等级公路：包括基层、底层、面层和附属层。

基层采用水泥混凝土或砂石，并经过适当的夯实。

底层采用水泥稳定碎石或砂石，并经过适当的压实。

面层采用沥青混合料或水泥混凝土，厚度由设计要求决定。

附属层包括路肩、排水设施等。

2.中低等级公路：包括基层、面层和附属层。

基层一般采用砂石进行夯实，面层采用沥青混合料或水泥混凝土，厚度由设计要求决定。

附属层根据需要设置。

3.城市道路：一般采用沥青混合料作为面层，基层采用砂石夯实，厚度由设计要求决定。

根据城市道路的特点，还需考虑附属层和交通组织等因素。

五、施工工艺根据设计要求和现场条件，制定合理的施工工艺。

包括路面材料的供应和储备、机械设备的选择和使用、施工工艺流程等。

设计总说明一、工程概况道路所经区域整体地势较为平坦，原为XXX的取土场，结束后填埋，为杂填土，填埋年限约3年黄褐色，湿，局部饱水，松散、多孔隙、成份混杂，以粘性为主，含砂、砖块、碎石、钙质结核、植物根系、建筑垃圾等，局部夹青灰色淤泥质土。

该层层底埋深0.50-7.80米，层厚0.50-7.80米，平均层厚4.42米。

本次设计内容有道路工程、排水工程、给水工程、照明工程、交通工程（标线部分及交叉口预埋信号管道）、绿化工程。

二、设计依据三、设计技术标准1、道路等级：参照城市支路2、设计车速：30km/h3、交通等级：轻交通4、路面结构设计年限：沥青混凝土路面10年5、道路标准荷载：BZZ-100四、道路设计1、道路平面设计道路平面线型：依据XXX规划》定线，整体南北走向。

2、道路纵断面设计-1道路最大纵坡为0.685%,最小凹形竖曲线R=7500米。

3、道路横断面设计XXX路道路红线标准宽20米，双向两条机动车道，道路横断面采用一块板形式：3米人行道+14米车行道+3米人行道（3米+14米+3米二20米），详见标准横断面及管线综合图。

车行道路面采用直线型路拱，横坡采用 1.5%双面坡控制；人行道采用直线路拱，采用1.5%单面坡。

4、路基、路面设计（1）路基①路基处治该路基为杂填土软弱路基，路面结构层下回填0.5米厚天然级配砂砾石垫层,压实度不低于95%,垫层顶部铺设土工格栅，垫层下3米范围（杂填土不足3米时挖至原状土层）内杂填土进行挖除，并用强夯夯实，压实度（重型标准）^90%；然后素土分层回填压实，压实度）$91%；与原状土衔接处开挖台阶再进行填筑,台阶宽度不小于加。

②路基填挖交界处理③路基填料路基填料不得使用淤泥、腐殖土，或含杂草、树根等及含水饱和的湿土，透水性不良的土应控制其含水量在最佳含水量土2%之内，路床顶面横坡应与路拱横坡一致。

路基填料最小强度要求⑤路基边坡填方边坡坡率均采用1：2放坡，挖方边坡坡率均采用1:1.2放坡。

沥青路面结构设计计算说明书(一)设计资料济南地区新建一级公路，设计速度为80km/h，双向四车道。

沿线土质为粘土，地下水位为1m，路基填土高度为1.2m。

公路沿线有可开采碎石、砂砾，并有粉煤灰、石灰供应。

根据工程可行性报告得知，近期交通组成与交通量、不同车型的交通参数见表1，交通量年平均增长率为6％。

【表1.1 近期交通组成与交通量、车辆交通参数】注：基本要求为车道系数、车辆类型分布系数、当量设计轴载换算系数等均按照新建沥青路面，可采用水平三选取计算。

(二)设计任务该公路拟采用沥青路面结构，沥青面层要求采用沥青混凝土，基层采用无机结合料稳定类基层，试设计沥青路面结构和厚度。

(三)设计步骤1.交通荷载参数分析依表1.1，初始年大型客车和货车双向年平均日交通量为1946辆/日，交通量年增率γ=6%.(1)设计使用年限根据《公路沥青路面设计规范》(JTGD50-2017)3.0.2，沥青路面一级公路的设计使用年限t=15(年)。

(2)方向系数及车道系数根据《公路沥青路面设计规范》(JTGD50-2017)A.2.4，方向系数DDF取0.55。

根据《公路沥青路面设计规范》(JTGD50-2017)A.2.5，车道系数LDF取0.6。

(3)各类车比例、满载比例、设计轴载换算系数整体式货车即表1.1中3类、4类、5类车，占比为62.95%；半挂式货车即表1.1中7类车，占比为16.19%。

根据《公路沥青路面设计规范》（JTGD50-2017）A.2.6，新建路面按水平三考虑，故公路TTC分类为TTC4，由此车辆类型分布系数VCDF(%)分别为如下：【表3.1.1 车辆类型分布系数】各类车型的满载车占比PERmh如下取值：【表3.1.2 各类车型满载车占比】2-11类车辆当量设计轴载换算系数EALFml (非满)和EALFmh(满)依不同计算作用，如下：【表3.1.3 2-11类车辆当量设计轴载换算系数】(4)交通荷载等级、设计使用年限内设计车道的年平均日当量轴次初始年设计车道的年平均日货车交通量Q1=AADTT×DDF×LDF=642(辆/日)，设计使用年限内设计车道累计大型客车和货车交通量(辆)Qt = Q1×365×[(1+γ)t-1]/γ=5454258(辆/日)，属于中等交通荷载等级；初始年设计车道的年平均当量轴次N1=Q1×Σ(VCDFm×EALFm)=1043.4(次)，设计使用年限内设计车道的年平均日当量轴次Nt依表3.1.3有：①当验算沥青混合料层疲劳开裂时:设计使用年限内设计车道上的当量设计轴载累计作用次数Ne1=8864560(次)；②当验算无机结合料稳定层疲劳开裂时:设计使用年限内设计车道上的当量设计轴载累计作用次数Ne2=6.146937×108(次)；③当验算沥青混合料层永久变形量时:通车至首次针对车辙维修期限内设计车道的当量设计轴载累计作用次数Ne3=8864560(次)；④当验算路基顶面竖向压应变时:设计使用年限内设计车道上的当量设计轴载累计作用次数Ne4=1.393465×107(次)。

复合式土路面结构设计计算书1.设计依据及规定:«公路路线设计规范»JTJ 011—2006«公路沥青路面设计规范»JTG D50－2006«公路水泥混凝土设计规范»JTG D40－2011«公路路基设计规范» JTJ 034－2000«公路自然区划标准» JTJ 001－1986«公路路基施工技术规范» TJ 033-1995«城市道路工程设计规范» CJJ 37-2012«公路桥涵设计通用规范» JTGD60－20042.设计软件：公路路面设计程序系统 HPDS20113.设计内容：1、新建复合式水泥混凝土路面设计程序（HCPD2）2、基（垫）或加铺层及新建路基交工验收弯沉值计算程序（HCPC）4.设计参数4.1 基本参数公路等级：二级公路路面设计基准期：20年变异水平等级：中级可靠度系数： 1.08地区公路自然区划：IV 面层最大温度梯度： 88 ℃/m接缝应力折减系数：1 混凝土线膨胀系数： 10 10-6/℃4.2 轴载及交通量本工程采用现行路面设计规范中规定的标准轴载BZZ-100KN，设计使用年限为20年。
