崂应3072型智能双路烟气采样器用户使用手册簿

崂应新产品操作方法 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】崂应3012H型自动烟尘（气）测试仪操作方法一、主机和附件介绍主机箱附件箱取样管主机烟尘多功能取样管（标配1.5m）φ8×14橡胶管（6m）φ4×8橡胶管（6m 橙色、蓝色各一根）烟气取样器（干式除尘法适用）φ3×5聚四氟乙烯管（4m 两端各带1个连接气管）烟气含湿量温度检测器电源线烟温/含湿量信号线φ12×18硅橡胶管（0.7m）高效气水分离器打印机连线热敏打印机崂应3080Z型烟气预处理器（选配）烟尘多功能对接取样管（选配）手持式铂电阻（选配）变色硅胶（用户自备）漏斗（用户自备）密封袋（用户自备）镊子（用户自备）滤筒（选配）烟尘采样嘴显示屏烟温/含湿量信号线接口AC220V电源插口DC24V电源输入接口电源开关数字键盘烟尘过滤器烟气过滤器把手动压接口烟气采样入口静压接口USB接口打印机接口微机通讯接口温度传感器烟尘采样入口二、采样前准备1 滤筒前处理和称重。

用铅笔将滤筒编号，在(105～110)℃ 烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1mg天平称量，两次重量之差不超过0.5mg，放入专用容器中保存。

2 干燥剂的装填。

将高效气水分离器底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧，应保证不漏气。

3 检查仪器功能。

确认电源为交流220V后，连接好电源线，打开电源开关，工作指示灯亮，检查显示器、键盘、采样泵等是否正常。

三、采样1、开机确认连接正常后，打开仪器电源开关，面板上的工作指示灯点亮，测试仪进入初始状态，进行自检，并显示商标、版本号等信息，自检结束后，自动进入主菜单。

2、设置在主菜单状态，将光标移动到“①设置”选项，按ok键进入设置菜单这里可以进行必要的参数设置，包括日期、时间、测试类别、烟温类别、大气压类别、皮托管系数、防倒吸功能。

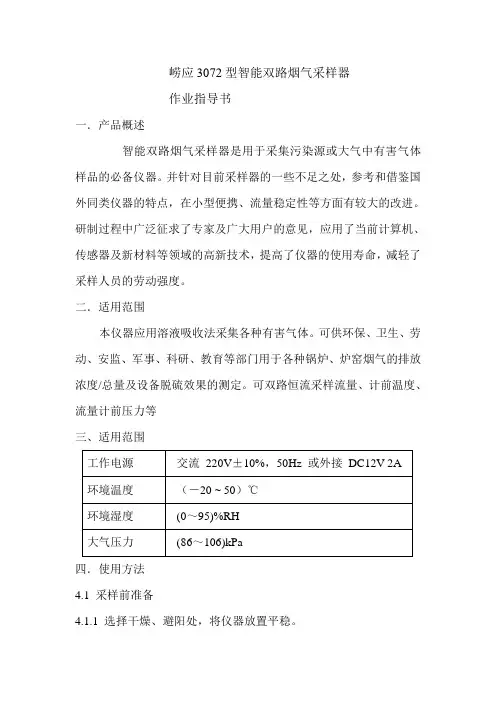

崂应3072型智能双路烟气采样器作业指导书一．产品概述智能双路烟气采样器是用于采集污染源或大气中有害气体样品的必备仪器。

并针对目前采样器的一些不足之处，参考和借鉴国外同类仪器的特点，在小型便携、流量稳定性等方面有较大的改进。

研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，提高了仪器的使用寿命，减轻了采样人员的劳动强度。

二．适用范围本仪器应用溶液吸收法采集各种有害气体。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于各种锅炉、炉窑烟气的排放浓度/总量及设备脱硫效果的测定。

可双路恒流采样流量、计前温度、流量计前压力等三、适用范围四．使用方法4.1 采样前准备4.1.1 选择干燥、避阳处，将仪器放置平稳。

4.1.2 将具有充分干燥能力的变色硅胶分别装入干燥筒内，数量约干燥筒容积的四分之三。

将干燥筒放入干燥筒支架内。

4.1.3 烟气预处理器，具有恒温加热功能。

若需加热，接通烟气预处理器，电源指示灯点亮，指示加热正常进行。

吸收瓶可放入烟气预处理器的吸收瓶支架内。

烟气预处理器的出口可接一个三通，分别连接两路吸收瓶。

4.1.4 用气路连接管连接气路。

注意：不要将气路连接管折弯过大，防止气路堵死；一定不要接错气路，否则会引起倒吸，损坏主机。

4.1.5 确认电源为交流220V后，接通电源线，打开电源开关，看仪器自检时有没有错误提示。

若有，则需要修好后方可使用。

4.2 开机4.2.1 开机后，仪器进入初始状态，显示仪器商标、仪器型号、版本号等信息。

然后仪器自检，会报告一些检测信息。

然后，仪器自动调零后，进入主操作菜单（默认为A路采样），若按键，可以在A路采样与B路采样之间切换操作。

显示如下：4.2.2 采样前，先要对本次的采样参数进行正确的设置。

进入①设置菜单（默认为A路采样），若按切换键，可以在A路采样与B路采样之间切换操作。

显示如下：次数：若大于1，为间隔采样模式；若等于1，为非间隔采样模式；不能为0。

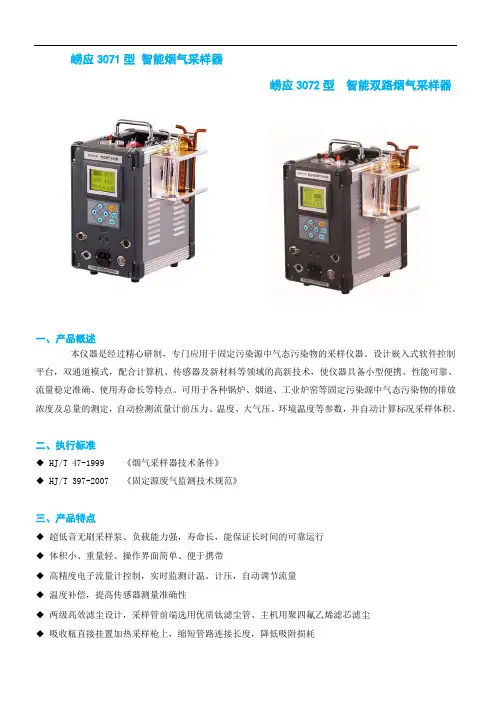

崂应3071型智能烟气采样器
崂应3072型智能双路烟气采样器
一、产品概述
本仪器是经过精心研制，专门应用于固定污染源中气态污染物的采样仪器。

设计嵌入式软件控制平台，双通道模式，配合计算机、传感器及新材料等领域的高新技术，使仪器具备小型便携、性能可靠、流量稳定准确、使用寿命长等特点。

可用于各种锅炉、烟道、工业炉窑等固定污染源中气态污染物的排放浓度及总量的测定，自动检测流量计前压力、温度、大气压、环境温度等参数，并自动计算标况采样体积。

二、执行标准
◆ HJ/T 47-1999 《烟气采样器技术条件》
◆ HJ/T 397-2007 《固定源废气监测技术规范》
三、产品特点
◆超低音无刷采样泵、负载能力强，寿命长，能保证长时间的可靠运行
◆体积小、重量轻、操作界面简单、便于携带
◆高精度电子流量计控制，实时监测计温、计压，自动调节流量
◆温度补偿，提高传感器测量准确性
◆两级高效滤尘设计，采样管前端选用优质钛滤尘管、主机用聚四氟乙烯滤芯滤尘
◆吸收瓶直接挂置加热采样枪上，缩短管路连接长度，降低吸附损耗
◆双通道气路颜色区分，便于连接使用
◆大容量、高效防倒吸干燥器、变径气路连接管设计，高效除水，避免试液倒吸◆多重采样模式，双路采样流量、开始时刻、采样时间可分别控制
◆采样时出现故障，仪器自动保护功能
◆自动累计采样体积，根据大气压、温度自动换算标况采样体积
◆采样过程中停电，自动记忆保存运行采样数据，来电自动恢复停电时的采样◆宽温型LCD显示屏，适用于户外低温、低暗环境清晰显示
四、技术指标。

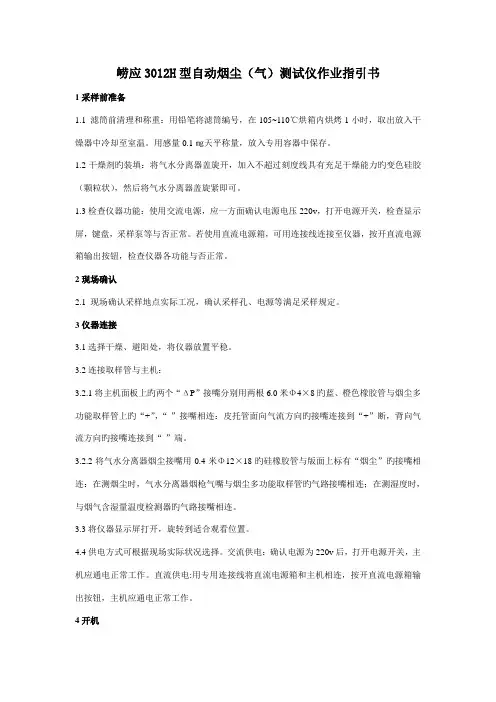

崂应3012H型自动烟尘（气）测试仪作业指引书1采样前准备1.1 滤筒前清理和称重：用铅笔将滤筒编号，在105~110℃烘箱内烘烤1小时，取出放入干燥器中冷却至室温。

用感量0.1㎎天平称量，放入专用容器中保存。

1.2干燥剂旳装填：将气水分离器盖旋开，加入不超过刻度线具有充足干燥能力旳变色硅胶（颗粒状），然后将气水分离器盖旋紧即可。

1.3检查仪器功能：使用交流电源，应一方面确认电源电压220v，打开电源开关，检查显示屏，键盘，采样泵等与否正常。

若使用直流电源箱，可用连接线连接至仪器，按开直流电源箱输出按钮，检查仪器各功能与否正常。

2现场确认2.1 现场确认采样地点实际工况，确认采样孔、电源等满足采样规定。

3仪器连接3.1选择干燥、避阳处，将仪器放置平稳。

3.2连接取样管与主机：3.2.1将主机面板上旳两个“ΔP”接嘴分别用两根6.0米Φ4×8旳蓝、橙色橡胶管与烟尘多功能取样管上旳“+”，“-”接嘴相连：皮托管面向气流方向旳接嘴连接到“+”断，背向气流方向旳接嘴连接到“-”端。

3.2.2将气水分离器烟尘接嘴用0.4米Φ12×18旳硅橡胶管与版面上标有“烟尘”旳接嘴相连：在测烟尘时，气水分离器烟枪气嘴与烟尘多功能取样管旳气路接嘴相连；在测湿度时，与烟气含湿量温度检测器旳气路接嘴相连。

3.3将仪器显示屏打开，旋转到适合观看位置。

4.4供电方式可根据现场实际状况选择。

交流供电：确认电源为220v后，打开电源开关，主机应通电正常工作。

直流供电:用专用连接线将直流电源箱和主机相连，按开直流电源箱输出按钮，主机应通电正常工作。

4开机4.1接通电源后，仪器进入初始状态，进行自检，并显示仪器商标，版本号等信息，如显示不清晰，可调节面板上对比度调节旋钮。

4.2完毕后，自动进入主菜单，显示菜单条、图标和相应旳提示行。

4.3按光标键移动菜单条，选择相应菜单按拟定键执行，或直接按菜单条相应旳数字键，即可进行相应操作。

崂应型智能双路烟气采样器作业指导书一、引言崂应型智能双路烟气采样器是一种用于收集、分析和监测烟气中有害物质的仪器。

本指导书旨在提供使用崂应型智能双路烟气采样器的详细步骤和注意事项，以确保使用者能正确操作和维护设备，确保采样过程的准确性和可靠性。

二、设备概述1. 崂应型智能双路烟气采样器是一种便携式设备，包括主机、传感器、显示屏等组成部分。

2. 主机配备了控制按钮和接口，用于设置参数和连接外部设备。

3. 传感器能够准确测量烟气中的有害物质浓度，并向主机传输数据。

4. 显示屏能够显示实时采样数据和设备状态。

三、设备操作1. 准备工作a. 确保设备处于稳定的工作环境中，避免过高或过低的温度和湿度。

b. 检查设备是否正常，包括连接是否牢固、电量是否充足等。

c. 确认烟道中的烟气流动是否正常。

2. 启动设备a. 长按主机上的电源按钮，直到设备显示屏亮起。

b. 等待设备完成自检程序，确保设备正常运行。

3. 设置参数a. 使用设备上的控制按钮选择菜单选项。

b. 根据实际需求设置参数，例如采样时间、采样流量等。

4. 开始采样a. 将烟气采样管连接到设备的采样接口。

b. 打开烟道的排气阀门，确保采样通道畅通。

c. 按下设备上的开始按钮，设备开始采集烟气样品。

d. 根据设备的显示屏上的提示，调整烟道中的烟气流速，以确保采样的准确性。

5. 结束采样a. 当采样时间到达设定值时，设备自动停止采样。

b. 关闭烟道的排气阀门，停止烟气流入。

c. 断开烟气采样管和设备的连接。

6. 数据分析a. 将设备通过USB接口连接到电脑上。

b. 使用设备附带的软件，将采样数据导入电脑中进行分析和处理。

四、注意事项1. 在操作设备之前，请务必仔细阅读设备的使用手册，并熟悉相关知识和操作步骤。

2. 在操作过程中保持设备处于稳定的工作环境中，避免受到外部影响。

3. 请勿将设备暴露在过高或过低的温度和湿度环境中，以免影响设备的性能和寿命。

4. 在连接和断开烟气采样管时，务必小心操作，避免损坏设备接口和管道。

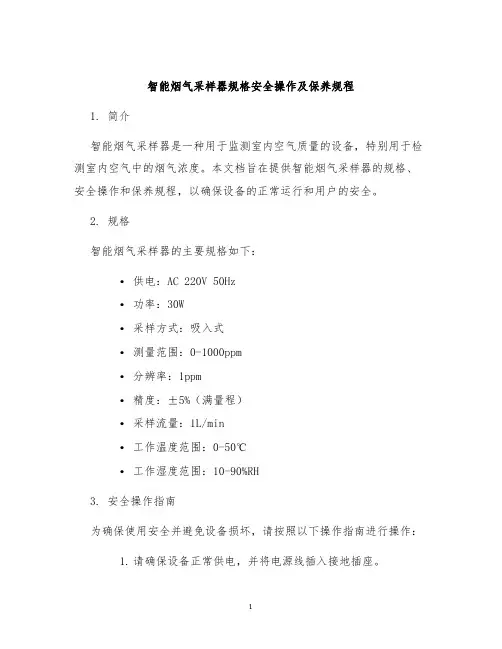

智能烟气采样器规格安全操作及保养规程1. 简介智能烟气采样器是一种用于监测室内空气质量的设备，特别用于检测室内空气中的烟气浓度。

本文档旨在提供智能烟气采样器的规格、安全操作和保养规程，以确保设备的正常运行和用户的安全。

2. 规格智能烟气采样器的主要规格如下：•供电：AC 220V 50Hz•功率：30W•采样方式：吸入式•测量范围：0-1000ppm•分辨率：1ppm•精度：±5%（满量程）•采样流量：1L/min•工作温度范围：0-50℃•工作湿度范围：10-90%RH3. 安全操作指南为确保使用安全并避免设备损坏，请按照以下操作指南进行操作：1.请确保设备正常供电，并将电源线插入接地插座。

2.在启动设备之前，确保设备与监测终端正确连接。

3.在使用前请仔细阅读用户手册，并熟悉设备的功能和操作过程。

4.在操作过程中，请勿触碰设备的内部部件或电路。

5.使用过程中请注意烟气采样器的放置位置，避免与其他物品接触或遮挡。

6.使用过程中请勿用湿手触碰设备，以免引起电击或设备故障。

7.在设备残余热量较高时，请勿触摸设备表面，以免烫伤。

8.如果发现设备存在异常或故障，请立即停止使用，并联系售后服务或专业人员进行维修。

4. 保养规程为延长设备的使用寿命和确保采样准确性，请按照以下保养规程进行：1.定期清洁设备的外部表面，可以使用柔软的布擦拭，避免使用有腐蚀性的清洁剂。

2.定期清理设备的过滤器，以保持采样的准确性。

清理过滤器的频率取决于使用环境，建议每2个月清理一次。

3.定期检查采样管路是否有堵塞或泄漏，并进行必要的维护和更换。

4.当设备长时间不使用时，建议将设备断电并存放在干燥通风的地方。

5.定期检测设备的准确性和稳定性，如果发现不正常的测量结果，请及时进行校准。

总结本文档提供了智能烟气采样器的规格、安全操作和保养规程。

用户在使用设备时，务必遵守安全操作指南，确保使用安全。

同时，定期进行设备的保养和检测，可以延长设备使用寿命并保持准确性。

2 适用范围本采样器应用溶液吸收法测量多种有害气体组分的浓度。

可供环保、卫生、劳动、安监、军事、科研、教育等部门用于各种锅炉、炉窑烟气的排放浓度/总量、设脱硫效果及大气中有害气体浓度的测定。

3 操作步骤3.1采样前准备3.1.1选择干燥、避阳处,将采样器放置平稳。

3.1.2将具有充分干燥能力的变色硅胶装入干燥筒内,数量约为干燥筒容积的四分之三。

将干燥筒放入干燥筒支架内。

3.1.3烟气采样时,采样前应先检查烟气预处理器,并提前通电预热(5~10)min。

注:烟气预处理器温度设置方法请详阅《崂应1080C型烟气预处理器使用说明书》。

烟气预处理器制冷温度一般设定2℃时制冷效果最佳;加热温度设定范围为(80~160)℃,不同污染物可根据GB/T16157-1996表4进行设置3.1.4按说明书所示连接气路。

注意各接嘴顺序,防止接错管路引起倒吸。

3.1.5确认电源为交流220V后,接通电源线,打开电源开关,采样器自检。

若有错误提示,需修好后方可使用。

3.2采样操作3.2.1开机开机后,采样器进入初始状态,显示型号、版本号,见图4。

采样器进行开机自检,显示采样流量范围、采样器编号等信息。

采样器开机自动校零后,进入主菜单界面(默认为A路采样)。

按“切换”键,可以在A路采样与B路采样之间切换操作。

在主菜单界面,按“取消”键,可进入对比度调节界面,按▲、▼、◀、▶键调节对比度。

3.2.2参数设置采样前,先要对本次的采样参数进行正确的设置。

进入“①设置”菜单。

“次数”表示采样次数;“单次”表示单次采样的时间,其时间设置单位“××h××m”表示小时和分钟;“间隔”表示相邻两次采样之间的间隔时间;“管长”表示取样管的长度,我公司标配为1.5m,如有特殊定制,请根据实际情况进行设置;“气压”表示采样点的大气压,可以选择测量或人工输入。

采样模式分“非间隔采样”和“间隔采样”两种。

a)非间隔采样设置:“次数”应为1次,“单次”采样时间应大于0分钟,“间隔”采样时间应为0分钟b)间隔采样设置:“次数”应大于或等于2次,“单次”采样时间应大于0分钟,“间隔”采样时间应大于0分钟注:A、B路参数设置相互独立(除大气压、管长外)。

鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青岛崂山应用技术研究所崂应3012H型自动烟尘(气)测试仪使用说明书目录1 产品概述 (1)2 适用范围 (1)3 采用标准 (1)4 主要特点 (1)5 工作原理 (2)6 技术指标 (2)7 工作条件 (3)8 整机组成及使用连接图 (3)9 使用方法 (7)10 安全保护及注意事项 (27)11 运输贮存及维护保养 (28)12 简单故障及排除方法 (28)13 公式 (28)14 其他介绍 (31)安全警告警告本仪器使用交流220V 50Hz或直流24V电源工作，防止误接其他电源损伤仪器，甚至造成人身伤害！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！警告遇突发事件，先断开电源！崂应3012H型自动烟尘(气)测试仪使用说明书崂应3012H型自动烟尘(气)测试仪1 产品概述崂应3012H型自动烟尘（气）测试仪（新08代）（以下简称测试仪）是在崂应3012H型自动烟尘（气）测试仪（08代）的基础上精心研制的新一代产品。

该测试仪技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。

研制过程中广泛征求专家及广大用户的意见，应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。

产品型式批准证书号：（2000）鲁技计样字第106号。

产品制造计量器具许可证编号：CMC鲁制02000015号。

2 适用范围a) 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；b) 测试仪配上油烟取样器，可以进行油烟采样；c) 各类除尘设备效率的测定；d) 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；e) 烟气含氧量、空气过剩系数的测定；f) 烟气含湿量的测定；g) 烟气连续测量仪器准确度的评估和校准；h) 各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；i) 其它适用场合。

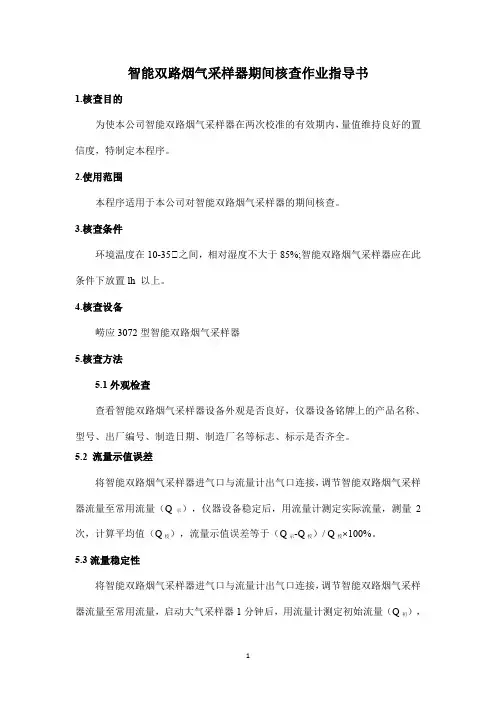

智能双路烟气采样器期间核查作业指导书1.核查目的为使本公司智能双路烟气采样器在两次校准的有效期内，量值维持良好的置信度，特制定本程序。

2.使用范围本程序适用于本公司对智能双路烟气采样器的期间核查。

3.核查条件环境温度在10-35℃之间，相对湿度不大于85%;智能双路烟气采样器应在此条件下放置lh 以上。

4.核查设备崂应3072型智能双路烟气采样器5.核查方法5.1外观检查查看智能双路烟气采样器设备外观是否良好，仪器设备铭牌上的产品名称、型号、出厂编号、制造日期、制造厂名等标志、标示是否齐全。

5.2 流量示值误差将智能双路烟气采样器进气口与流量计出气口连接，调节智能双路烟气采样器流量至常用流量（Q示），仪器设备稳定后，用流量计测定实际流量，测量2次，计算平均值（Q校），流量示值误差等于（Q示-Q校）/ Q校×100%。

5.3流量稳定性将智能双路烟气采样器进气口与流量计出气口连接，调节智能双路烟气采样器流量至常用流量，启动大气采样器1分钟后，用流量计测定初始流量（Q初），普通型大气采样器60分钟后测定最终流量（Q终），恒流稳定性大气采样器8小时后测定最终流量（Q终），流量稳定性（Q初-Q终）/ Q终×100%。

5.4采样时间误差将被检智能双路烟气采样器的时间设定为5min，启动被检智能双路烟气采样器的同时按下秒表开始计时，当被检智能双路烟气采样器停止工作时停止秒表，每台智能双路烟气采样器检定两次，取其平均值为t，设定时间与测量平均值t之差即为采样时间误差。

6.期间核查周期一般在两次检定周期内进行一次核查，仪器性能不稳定，误差大以及出现重大修理后也要进行核查。

7.核查结果处理7.1仪器核查结果符合以下各项要求为正常，允许继续使用。

7.1.1仪器外观良好、设备标识、标志齐全；7.1.2流量示值误差不超过±5.0%；7.1.3流量稳定性普通型1小时内，恒流稳定性8小时内流量变化不超过5.0%；7.1.4采样时间误差不超过±0.2%。
