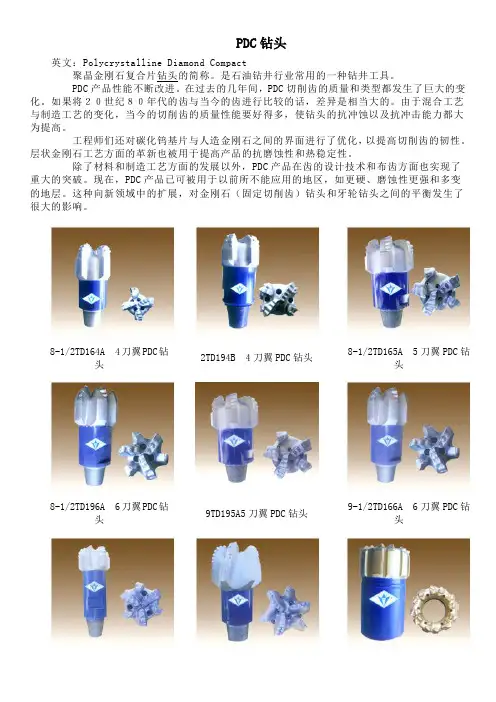

PDC钻头英文：Polycrystalline Diamond Compact聚晶金刚石复合片钻头的简称。
是石油钻井行业常用的一种钻井工具。
PDC产品性能不断改进。
在过去的几年间，PDC切削齿的质量和类型都发生了巨大的变化。
如果将２０世纪８０年代的齿与当今的齿进行比较的话，差异是相当大的。
由于混合工艺与制造工艺的变化，当今的切削齿的质量性能要好得多，使钻头的抗冲蚀以及抗冲击能力都大为提高。
工程师们还对碳化钨基片与人造金刚石之间的界面进行了优化，以提高切削齿的韧性。
层状金刚石工艺方面的革新也被用于提高产品的抗磨蚀性和热稳定性。
除了材料和制造工艺方面的发展以外，PDC产品在齿的设计技术和布齿方面也实现了重大的突破。
现在，PDC产品已可被用于以前所不能应用的地区，如更硬、磨蚀性更强和多变的地层。
这种向新领域中的扩展，对金刚石（固定切削齿）钻头和牙轮钻头之间的平衡发生了很大的影响。
8-1/2TD164A 4刀翼PDC钻头2TD194B 4刀翼PDC钻头8-1/2TD165A 5刀翼PDC钻头8-1/2TD196A 6刀翼PDC钻头9TD195A5刀翼PDC钻头9-1/2TD166A 6刀翼PDC钻头最初，PDC 钻头只能被用于软页岩地层中，原因是硬的夹层会损坏钻头。
但由于新技术的出现以及结构的变化，目前PDC 钻头已能够用于钻硬夹层和长段的硬岩地层了。
PDC 钻头正越来越多地为人们所选用，特别是随着PDC 齿质量的不断提高，这种情况越发凸显。
由于钻头设计和齿的改进，PDC 钻头的可定向性也随之提高，这进一步削弱了过去在马达钻井中牙轮钻头的优势。
目前，PDC 钻头每天都在许多地层的钻井应用中排挤掉牙轮钻头的市场。
PDC 钻头厚层砾岩钻进技术探索与实践:为了降低海上钻井作业成本、提高作业效率,开发了PDC 钻头厚层砾岩钻进技术.在保持普通PDC 钻头快速切削性能的基础上,通过优选新型高强度PDC 切削 齿、改进钻头切削结构提高钻头的整体强度,通过采用后倾角渐变、力平衡设计、加强切削齿保护等方法提高钻头的稳定性,并且在使用中通过优化钻具组合、采用 合理的钻井参数和"中低排量-中低转速-中高钻压"的平稳钻进模式预防PDC 钻头在砾岩段的先期破坏,有效延长了钻头在砾岩钻进中的寿命.应用该技术实现 了用PDC 钻头在辽东湾一次性钻穿馆陶组和东营组上部疏松地层中垂厚近80 m 的砾岩段,有的井钻穿砾岩段后又直接钻下部中硬地层至完钻井深.采用PDC 钻头厚层砾岩钻进技术,可以大量节省海上钻井作业时间,显著降低钻井费用.PDC 钻头工程技术措施石油钻井装备:1）、首先做好PDC 钻头的选型工作，钻头水眼、流道设计应利于排屑；2）、下入PDC 钻头之前，应充分循环泥浆，清洗井眼，防止起钻后滞留在井眼内的钻屑继续水化分散；3)、下钻时钻头不断刮削井壁，井壁上的泥饼或滞留于井内的钻屑会在钻头下堆积，到一定程度便会压实在钻头上，那么下钻中途进行循环，将钻头 冲洗干净也是有其必要的；4）、下钻过程中还应适当控制速度，防止钻头突然冲入砂桥，钻进一堆烂泥中；另外如果速度恰当，PDC 钻头会顺着上一只钻头所钻的螺旋形井眼轨道行 进，而不是在井壁上划拉下大量泥饼。

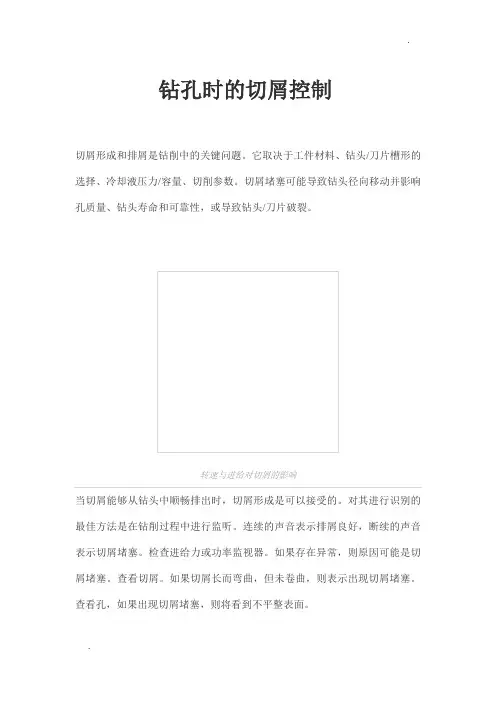

钻孔时的切屑控制
转速与进给对切屑的影响
当切屑能够从钻头中顺畅排出时，切屑形成是可以接受的。
对其进行识别的最佳方法是在钻削过程中进行监听。
连续的声音表示排屑良好，断续的声音表示切屑堵塞。
检查进给力或功率监视器。
如果存在异常，则原因可能是切屑堵塞。
查看切屑。
如果切屑长而弯曲，但未卷曲，则表示出现切屑堵塞。
查看孔，如果出现切屑堵塞，则将看到不平整表面。
优秀切屑
良好切屑
异常切屑（堵塞危险）
客户处常见的寿命判断标准为了避免切屑堵塞：
·确保使用正确的切削参数和钻头/刀尖槽形
·检查切屑形状- 调整进给量和速度
进入工件时产生的开始时的切屑总是很长，并不会造成任何问题
可转位刀片钻头（U钻）
中心刀片形成容易识别的锥形切屑。
周边刀片形成类似于车削时形成的切屑
外冷
外冷可在切屑形成良好以及孔深较浅时使用。
由于切削刃温度较高，外冷却液的使用可帮助防止积屑瘤的形成。

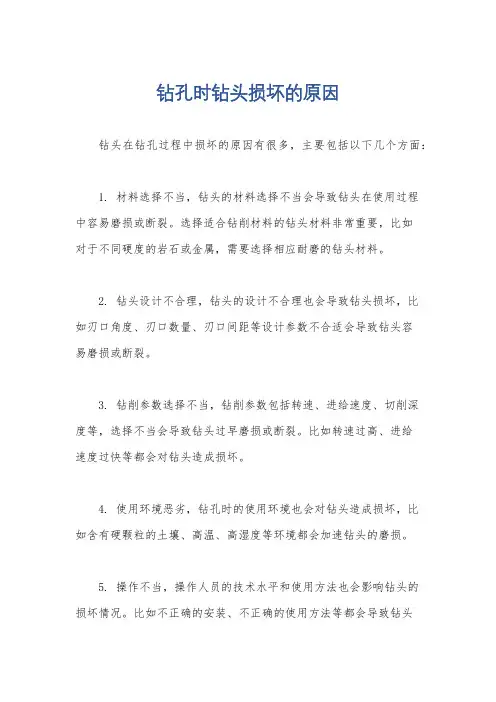

钻孔时钻头损坏的原因
钻头在钻孔过程中损坏的原因有很多，主要包括以下几个方面：
1. 材料选择不当，钻头的材料选择不当会导致钻头在使用过程
中容易磨损或断裂。
选择适合钻削材料的钻头材料非常重要，比如
对于不同硬度的岩石或金属，需要选择相应耐磨的钻头材料。
2. 钻头设计不合理，钻头的设计不合理也会导致钻头损坏，比
如刃口角度、刃口数量、刃口间距等设计参数不合适会导致钻头容
易磨损或断裂。
3. 钻削参数选择不当，钻削参数包括转速、进给速度、切削深
度等，选择不当会导致钻头过早磨损或断裂。
比如转速过高、进给
速度过快等都会对钻头造成损坏。
4. 使用环境恶劣，钻孔时的使用环境也会对钻头造成损坏，比
如含有硬颗粒的土壤、高温、高湿度等环境都会加速钻头的磨损。
5. 操作不当，操作人员的技术水平和使用方法也会影响钻头的
损坏情况。
比如不正确的安装、不正确的使用方法等都会导致钻头
的损坏。
综上所述，钻头在钻孔过程中损坏的原因是多方面的，包括材料选择、设计、钻削参数、使用环境和操作方法等多个因素。
为了延长钻头的使用寿命，需要综合考虑这些因素，并严格按照操作规程进行操作。
案例分析不规范操作引起变速箱严重损坏类型：原创来源：卡车之家作者：齐兵责任编辑：李昂发布时间：2011年11月10日【卡车之家原创】对于法士特变速箱来讲，卡车之家的朋友们可能基本上大部分都有一定的了解和在使用，但是因为车型的不同，很多朋友并没有真正的按照正确的操作来进行合理的使用。
论坛上经常出现如何挂档、怎么使用等问题，其实不同类型的变速箱需要不同的使用方法，这一点非常重要！这不，一个卡友中招了。
一位卡车之家的解放自卸车卡友，他的变速箱是法士特主箱非同步器类型，在前两天非公路道路使用的过程中在没有任何征兆的情况下出现变速箱突然爆裂，车辆无法继续运行的事故，经过和卡友的沟通后得到了一些在拆检中的部分照片。
● 事故现象：变速箱左侧中间轴因左前中间轴轴承破碎引起中间轴失去定位后出现冲击，导致变速箱壳体呈现开放性破损，从变速箱壳体的断裂痕迹上看没有出现疲劳断裂痕迹，基本上可以判定为过载后的瞬时断裂。
打开上盖后发现变速箱内部中间轴齿轮以及二轴上的齿轮均有不同程度的掰齿，但是这种掰齿不属于正常直齿轮掰齿的形态，而且齿尖被打断的极其不规律，非常像类似异物冲击引起。
● 事故分析：在继续仔细查找的时候发现变速箱底部存在一个拨叉的残端，经过了解，为此变速箱的5/6档拨叉的拨叉头部分，图中化红圈的部分；问了一下用户，之前行驶的时候有没有噪音以及换档困难等情况出现，用户说没有；那么我们排除轴承损坏后引起齿轮啮合不当影响换档品质导致拨叉出现疲劳性断裂。
此事故因为牵扯到的是非公路用自卸车型，结合部分道路使用情况；我们简单假设性的设想一下这个变速箱损坏的过程，因为此卡友不是经常上车，车辆经常是交给驾驶员使用，对于目前有关法士特的操作方面，各个企业基本上重视度=0，此用户的这台法士特变速箱可能是采用单杆左操纵没有类似牵引车上的这种带有随动阀的配置，变速箱的高低速转换采用换档手柄左右拍或上下拨片的预选阀类型。
很多驾驶员在对此类变速箱的操作过程中存在较大的误区，尤其是在高档区越级减档到低档区的时候，如果控制不好，通常会在扭矩没有完全中断的情况下主副箱同时进行换档（比方说从8档直接跳至6档或者5档）这时候上盖上的换档拨叉因为滑动啮合套本身需要一定的推力外加上需要换的齿轮转速在不合适的情况下对拨叉来讲形成了一个交变的冲击负荷，及其容易引起拨叉断裂（经过和用户沟通后得知断茬存在鱼鳞状的断裂痕迹区，证明之前已经存在疲劳）一个小小的拨叉，引起上万元的损失，几个简单的动作，引起不小的争议。

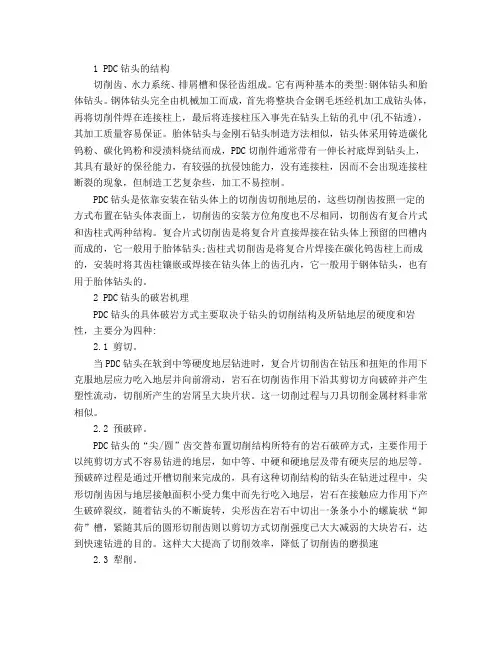

1 PDC钻头的结构切削齿、水力系统、排屑槽和保径齿组成。
它有两种基本的类型:钢体钻头和胎体钻头。
钢体钻头完全由机械加工而成，首先将整块合金钢毛坯经机加工成钻头体，再将切削件焊在连接柱上，最后将连接柱压入事先在钻头上钻的孔中(孔不钻透)，其加工质量容易保证。
胎体钻头与金刚石钻头制造方法相似，钻头体采用铸造碳化钨粉、碳化钨粉和浸渍料烧结而成，PDC切削件通常带有一伸长衬底焊到钻头上，其具有最好的保径能力，有较强的抗侵蚀能力，没有连接柱，因而不会出现连接柱断裂的现象，但制造工艺复杂些，加工不易控制。
PDC钻头是依靠安装在钻头体上的切削齿切削地层的，这些切削齿按照一定的方式布置在钻头体表面上，切削齿的安装方位角度也不尽相同，切削齿有复合片式和齿柱式两种结构。
复合片式切削齿是将复合片直接焊接在钻头体上预留的凹槽内而成的，它一般用于胎体钻头;齿柱式切削齿是将复合片焊接在碳化钨齿柱上而成的，安装时将其齿柱镶嵌或焊接在钻头体上的齿孔内，它一般用于钢体钻头，也有用于胎体钻头的。
2 PDC钻头的破岩机理PDC钻头的具体破岩方式主要取决于钻头的切削结构及所钻地层的硬度和岩性，主要分为四种:2.1 剪切。
当PDC钻头在软到中等硬度地层钻进时，复合片切削齿在钻压和扭矩的作用下克服地层应力吃入地层并向前滑动，岩石在切削齿作用下沿其剪切方向破碎并产生塑性流动，切削所产生的岩屑呈大块片状。
这一切削过程与刀具切削金属材料非常相似。
2.2 预破碎。
PDC钻头的“尖/圆”齿交替布置切削结构所特有的岩石破碎方式，主要作用于以纯剪切方式不容易钻进的地层，如中等、中硬和硬地层及带有硬夹层的地层等。
预破碎过程是通过开槽切削来完成的，具有这种切削结构的钻头在钻进过程中，尖形切削齿因与地层接触面积小受力集中而先行吃入地层，岩石在接触应力作用下产生破碎裂纹，随着钻头的不断旋转，尖形齿在岩石中切出一条条小小的螺旋状“卸荷”槽，紧随其后的圆形切削齿则以剪切方式切削强度已大大减弱的大块岩石，达到快速钻进的目的。
案例分析不规范操作引起变速箱严重损坏类型：原创来源：卡车之家作者：齐兵责任编辑：李昂发布时间：2011年11月10日【卡车之家原创】对于法士特变速箱来讲，卡车之家的朋友们可能基本上大部分都有一定的了解和在使用，但是因为车型的不同，很多朋友并没有真正的按照正确的操作来进行合理的使用。
论坛上经常出现如何挂档、怎么使用等问题，其实不同类型的变速箱需要不同的使用方法，这一点非常重要！这不，一个卡友中招了。
一位卡车之家的解放自卸车卡友，他的变速箱是法士特主箱非同步器类型，在前两天非公路道路使用的过程中在没有任何征兆的情况下出现变速箱突然爆裂，车辆无法继续运行的事故，经过和卡友的沟通后得到了一些在拆检中的部分照片。
● 事故现象：变速箱左侧中间轴因左前中间轴轴承破碎引起中间轴失去定位后出现冲击，导致变速箱壳体呈现开放性破损，从变速箱壳体的断裂痕迹上看没有出现疲劳断裂痕迹，基本上可以判定为过载后的瞬时断裂。
打开上盖后发现变速箱内部中间轴齿轮以及二轴上的齿轮均有不同程度的掰齿，但是这种掰齿不属于正常直齿轮掰齿的形态，而且齿尖被打断的极其不规律，非常像类似异物冲击引起。
● 事故分析：在继续仔细查找的时候发现变速箱底部存在一个拨叉的残端，经过了解，为此变速箱的5/6档拨叉的拨叉头部分，图中化红圈的部分；问了一下用户，之前行驶的时候有没有噪音以及换档困难等情况出现，用户说没有；那么我们排除轴承损坏后引起齿轮啮合不当影响换档品质导致拨叉出现疲劳性断裂。
此事故因为牵扯到的是非公路用自卸车型，结合部分道路使用情况；我们简单假设性的设想一下这个变速箱损坏的过程，因为此卡友不是经常上车，车辆经常是交给驾驶员使用，对于目前有关法士特的操作方面，各个企业基本上重视度=0，此用户的这台法士特变速箱可能是采用单杆左操纵没有类似牵引车上的这种带有随动阀的配置，变速箱的高低速转换采用换档手柄左右拍或上下拨片的预选阀类型。
很多驾驶员在对此类变速箱的操作过程中存在较大的误区，尤其是在高档区越级减档到低档区的时候，如果控制不好，通常会在扭矩没有完全中断的情况下主副箱同时进行换档（比方说从8档直接跳至6档或者5档）这时候上盖上的换档拨叉因为滑动啮合套本身需要一定的推力外加上需要换的齿轮转速在不合适的情况下对拨叉来讲形成了一个交变的冲击负荷，及其容易引起拨叉断裂（经过和用户沟通后得知断茬存在鱼鳞状的断裂痕迹区，证明之前已经存在疲劳）一个小小的拨叉，引起上万元的损失，几个简单的动作，引起不小的争议。

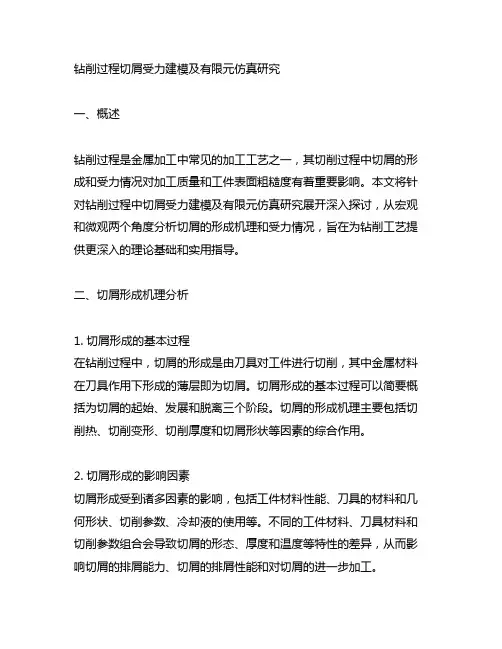

钻削过程切屑受力建模及有限元仿真研究一、概述钻削过程是金属加工中常见的加工工艺之一，其切削过程中切屑的形成和受力情况对加工质量和工件表面粗糙度有着重要影响。
本文将针对钻削过程中切屑受力建模及有限元仿真研究展开深入探讨，从宏观和微观两个角度分析切屑的形成机理和受力情况，旨在为钻削工艺提供更深入的理论基础和实用指导。
二、切屑形成机理分析1. 切屑形成的基本过程在钻削过程中，切屑的形成是由刀具对工件进行切削，其中金属材料在刀具作用下形成的薄层即为切屑。
切屑形成的基本过程可以简要概括为切屑的起始、发展和脱离三个阶段。
切屑的形成机理主要包括切削热、切削变形、切削厚度和切屑形状等因素的综合作用。
2. 切屑形成的影响因素切屑形成受到诸多因素的影响，包括工件材料性能、刀具的材料和几何形状、切削参数、冷却液的使用等。
不同的工件材料、刀具材料和切削参数组合会导致切屑的形态、厚度和温度等特性的差异，从而影响切屑的排屑能力、切屑的排屑性能和对切屑的进一步加工。
三、切屑受力情况分析1. 切屑的受力特点切屑在形成过程中会承受来自刀具的切削力、切削热和切屑自身的重力等多种力的作用。
其中，切削力是切屑受力的主要载荷，其大小和方向直接影响切屑的形状和质量。
切屑受力还与刀具的几何形状、切削参数和切削状态等因素相关。
2. 切屑的受力模型有限元分析是研究切屑受力的有效方法之一，通过建立钻削加工的切屑受力模型，可以分析切屑在加工过程中的受力情况。
通过有限元仿真可以得到切屑的应变、应力分布以及切屑的变形情况，从而为钻削工艺的优化提供理论支持。
四、有限元仿真研究1. 切屑受力的有限元模型建立在进行有限元仿真时，首先需要建立钻削过程中切屑受力的有限元模型。
该模型需要考虑刀具、工件、切屑和切削液等多个物理对象及其之间的相互作用，同时要考虑切屑受力的非线性、瞬态和热传导等特性。
通过对切屑受力的有限元模型建立，可以准确地模拟切屑在切削过程中的受力情况。
车削加工中的断屑问题(2008-09-01 10:53:12)转载标签：分类：工作技术总结切屑工件进给量前角车刀杂谈刀具断屑可靠与否，对正常生产与操作者安全都有着重大影响。
在切削加工中，崩碎切屑会飞溅伤人，并易研损机床；而长条带状切屑会缠绕在工件或刀具上，易刮伤工件，引发刀具破损，甚至影响工人安全。
对于数控机床(加工中心)等自动化加工机床，由于其刀具数量较多，刀架与刀具联系密切，断屑问题就显得更为重要，只要其中—把刀断屑不可靠，就可能破坏机床的自动循环，甚至破坏整条自动线正常运转，所以在设计、选用或刃磨刀具时，必须考虑刀具断屑的可靠性。
而对于数控机床(加工中心)等，并应满足下列要求：切屑不得缠绕在刀具、工件及其相邻的工具、装备上；切屑不得飞溅，以保证操作者与观察者的安全；精加工时，切屑不可划伤工件的已加工表面，影响已加工表面的质量；保证刀具预定的耐用度，不能过早磨损并竭力防止其破损；切屑流出时，不妨碍切削液的喷注；切屑不会划伤机床导轨或其他部件等。
在满足上述要求的基础上，不同刀具对切屑长度还有不同要求。
例如一般粗车钢料的最大切屑长度为100mm左右；精车则应稍长。
要避免过于细碎的切屑，因为它容易嵌入机床导轨和刀具装置的一些重要部位（如基准面），这样不仅需要附加防护装置，还给清除切屑带来一定的困难。
对于某些不易断屑的刀具，如成形车刀、切槽车刀和切断车刀等，在数控机床（加工中心）等自动化机床上，应保证其稳定的卷屑。
一、切屑形状的分类根据工件材料、刀具几何参数和切削用量等的具体情况，切屑形状一般有：带状屑、C 形屑、崩碎屑、宝塔状卷屑、发条状卷屑、长紧螺卷屑、螺卷屑等（见图1）。
( l )带状屑（见图1a）：高速切削塑性金属材料时，如不采取断屑措施，极易形成带状屑，此形屑连绵不断，常会缠绕在工件或刀具上，易划伤工件表面或打坏刀具的切削刃、甚至伤人，因此应尽量避免形成带状屑。
但有时也希望得到带状屑，以使切屑能顺利排出。
钻铣加⼯中钻头为什么容易断？
⼀、钻头折断的原因：
1、数控钻铣床⾛⼑量不要太⼤，转速不要太⾼。
2、数控钻铣床钻孔时，要加些冷却液，这样可以减少钻头因为⾼温⽽使钻头快速磨损，延长钻头的使⽤寿命。
⽬前只能凭经验，通过听声⾳、看切削、观察机床负荷及压⼒表、触摸震惊等外观现象来判定切削过程是否正常。
这点在钻床中更为凸起，因此，切屑的是⾮和外形要加以控制，并要进⾏强制性排屑。
3、切屑不易排出。
因受孔径尺⼨限制，孔的长径⽐较⼤，钻杆细⽽长，刚性差，易产⽣震惊，钻孔易⾛偏，因⽽⽀撑导向极为重要。
因为孔深，切屑经由的路线长，轻易发⽣堵塞，造成钻头崩⼑。
⼆、怎样刃磨才能提⾼钻头寿命
数控钻铣床钻头的刃磨，要根据所要加⼯孔的详细情况来选择不同的刃磨⽅法：
假如要钻精度⽐较⾼的孔时，钻头就要磨的尖⼀些，这样钻头定⼼⽐较好，钻头不会摆动的过⼤，钻出来的孔会⽐较圆，孔的粗拙度也会⽐较⾼；
假如要钻⽐较深的孔时，钻头应该磨的⽐较平⼀些，这样钻出来的切屑⽐较轻易排出孔来；
假如要钻要求⽐较⾼，孔⼜⽐较深的孔时，就要先⽤⼩⼀些的钻头先钻出底孔来，然后再⽤⼤的钻头阔孔，这样钻出来的孔既圆，孔也⽐较光，孔的尺⼨精度也能够保证。
钻头切削部分的组成钻头是一种常见而又重要的切削工具，广泛应用于金属加工、木工、建筑等领域。
它的主要功能是在加工过程中对材料进行钻孔，切削削屑，并起到切削和清理的作用。
钻头的组成部分包括刃部、主轴部和握柄部。
一、刃部钻头的刃部是钻孔过程中与材料直接接触的部分，它主要负责切削材料并产生削屑。
刃部通常由刃尖、刃脚、齿面和刃身组成。
1.刃尖：刃尖是钻头切削过程中首先与材料接触的部分，它一般采用硬质合金制成，具有高硬度和耐磨性，能够穿过材料并开启钻孔。
在钻头的使用过程中，刃尖承受着巨大的切削压力和摩擦，所以刃尖的质量和耐用性直接影响着钻头的使用寿命和工作效率。
2.刃脚：刃脚是连接刃尖和刃面的部分，它起到了定位和支撑的作用。
刃脚通常分为中心刃脚和两侧刃脚，中心刃脚用于定位和引导钻头，两侧刃脚用于切削材料和产生削屑。
3.齿面：齿面是刃部负责切削材料的主要部分，它采用锥面或斜面设计，能够有效地切削材料并形成削屑。
齿面的设计和表面质量直接影响着钻孔的质量和切削效果。
4.刃身：刃身是连接刃尖和握柄的部分，它承受着切削力和转动力，并将其传递到主轴上。
刃身通常由高速钢或硬质合金制成，具有高强度和耐磨性，能够在高速旋转和切削过程中保持稳定性和耐久性。
二、主轴部主轴部是钻头与钻床、电钻等设备连接的部分，它主要负责提供旋转动力和固定位置。
主轴部通常由圆柱形或锥形杆身和连接螺纹组成。
选择合适的主轴部材料和设计可以保证钻头在旋转时的稳定性和精度。
三、握柄部握柄部是钻头与操作者紧密连接的部分，它主要负责传递操作力和提供握持稳定性。
握柄通常采用圆柱形或六角形设计，便于操作者握持和控制。
握柄部材料一般采用高强度材料，如高速钢或碳钢，以保证在使用过程中的稳定性和耐用性。
综上所述，钻头的切削部分由刃尖、刃脚、齿面和刃身组成，并通过主轴部与握柄部连接，实现对材料的切削和钻孔。
钻头的设计和材料选择直接影响着切削精度、切削效率和使用寿命。
在实际应用中，需要根据不同的材料和工作要求选择合适的钻头类型和规格，以获得最佳的加工效果。
今天小编主要来说一下，奥迪CVT无极变速箱，据了解，大部分国产奥迪都是CVT无极变速箱，今天就以这款奥迪CVT变速箱为例来讲述它的通病和维修过程。
很多车友其实认为这款变速箱对比日产CVT是否有优势产生过质疑，这里小编不可否认的是：这款变速箱确实存在着先天设计缺陷，本篇说的是一台老款奥迪A6（2.4排量），搭载是型号为01J的无级变速箱，车主反应的故障是加速无力并伴随着抖动，冲击。
经师傅专检设备检测，试车，查油最终判定是变速箱链轮链条打滑，内部磨损所致，给车主讲解了全修全保维修方案包干维修，话不多说，我们来看看导致这款变速箱打滑的故障点所在。
整车卸变速箱就没有实拍了。
我们拆解变速箱是不需要吊发动机的，都是从下面拆的！这是整车刚下来的待拆解的变速箱总成，从上开始往下拆：这款区别以前很多箱子都是从揭油底壳开始，这款从头盖开始拆解，揭了头盖后的样子：拿走机电单元最上面的电脑部分剩下的就是阀体，阀体是整个变速箱油路集散中心，所有的油压变化都是由他来实现的所以我们又叫他油路板。
是此次故障的一个重要原因，内部磨损泄压油压不稳导致链轮机构异常磨损，产生打滑拿走整个机电单元即（电脑和阀体）后的样子，接下来就是拆整个变速箱执行部分核心机械部件压力缸和链条，就是最终导致变速箱打滑的元凶CVT变速箱不像传统的AT变速箱。
它没有复杂的行星齿轮组来提供不同传动比，取而代之的是一对压力缸和一根链条，没有固定的传动比，靠他们3个运转来实现速比的无级变化！一旦压力缸和链条有磨损了，运转过程就会出现异常，影响换挡品质脏污的油渍下面还是清洗可见的被磨的伤痕累累的压力缸：把压力缸表面油渍擦掉可见明显的拉痕，原本压力缸表面是非常光滑的，磨损后就会导致换挡不平顺，冲击顿挫链条磨得参差不齐了。
原本是光滑整齐的，，钢带出现磨损会导致车辆打滑多数CVT变速箱维修案例分析：变速箱内部的铁屑主要来自钢带的磨损，因为CVT本来就靠钢带和链轮的摩擦来传递动力，从新车开始，钢带就开始磨损，损耗了，产生的铁屑大多数回流到油底壳，被磁铁吸住，极少部分会卡在油道或者电磁阀中，大部分会突破滤网，再次进入油泵，在进入循环系统，这些铁屑会加剧变速箱内部磨损，比如阀体磨损后系统油压会产生偏差，压力变小，会导致钢带夹紧力变小，再加上钢带自身的持续磨损，钢带磨损后会导致会导致动力不足带不上去产生冲击感，就是所谓的打滑那到这里也就都拆解完成了，这里也在说下异响这块，因为我之前遇到了比较多的车主都有这个问题，所以也多说一句。
一、车刀的切屑过程1．变形区的划分切削层金属形成切屑的过程就是在刀具的作用下发生变形的过程。
图2-10是在直角自由切削工件条件下观察绘制得到的金属切削滑移线和流线示意图。
流线表明被切削金属中的某一点在切削过程中流动的轨迹。
切削过程中，切削层金属的变形大致可划分为三个区域：（1）第一变形区从OA线开始发生塑性变形，到OM线金属晶粒的剪切滑移基本完成。
OA线和OM线之间的区域（图中Ⅰ区）称为第一变形区。
（2）第二变形区切屑沿前刀面排出时进一步受到前刀面的挤压和摩擦，使靠近前刀面处的金属纤维化，基本上和前刀面平行。
这一区域（图中Ⅱ区）称为第二变形区。
（3）第三变形区已加工表面受到切削刃钝圆部分和后刀面的挤压和摩擦，造成表层金属纤维化与加工硬化。
这一区（图中Ⅲ区）称为第三变形区。
在第一变形区内，变形的主要特征就是沿滑移线的剪切变形，以及随之产生的加工硬化。
OA称作始滑移线，OM称作终滑移线。
当金属沿滑移线发生剪切变形时，晶粒会伸长。
晶粒伸长的方向与滑移方向（即剪切面方向）是不重合的，它们成一夹角ψ。
在一般切削速度范围内，第一变形区的宽度仅为0．02－0．2mm，所以可以用一剪切面来表示（图2－12）。
剪切面与切削速度方向的夹角称作剪切角，以φ表示。
2、切屑的形成及变形特点1）第一变形区（近切削刃处切削层内产生的塑性变形区）金属的剪切滑移变形切削层受刀具的作用，经过第一变形区的塑性变形后形成切屑。
切削层受刀具前刀面与切削刃的挤压作用，使近切削刃处的金属先产生弹性变形，继而塑性变形，并同时使金属晶格产生滑移。
在下图中，切削层上各点移动至AC线均开始滑移、离开AE线终止滑移，在沿切削宽度范围内，称AC是始滑移面，AE是终滑移面。
AC、AE之间为第—变形区。
由于切屑形成时应变速度很快、时间极短，故AC、AE面相距很近，一般约为0.02一0.2mm，所以常用AB滑移面来表示第—变形区，AB面亦称为剪切面。
剪切面AB与切削速度Vc之间的夹角称为剪切角。
自动挡变速箱钻削过程中断屑与钻头结构的分析
自动挡变速箱壳体材质较一般变速箱材质的韧性大幅增强同时壳体内部结构复杂，最小的孔径只有约5毫米。
因此在钻削过程中产生的的铝屑极易残留在壳体中，难以清洗。
钻削产生的铝屑最后存在于壳体成品中，会造成变速箱严重故障。
文章根据生产中遇到的实际问题，浅析了钻屑过程中断屑与钻头结构之间的关系。
标签：自动挡变速箱；断屑；钻头结构
Abstract：Automatic gearbox shell material than the general transmission material toughness greatly enhanced while the shell internal structure is complex，the smallest aperture is only about 5 mm. Therefore，the aluminum scraps produced in the drilling process are easy to remain in the shell and are difficult to clean. The aluminum scraps produced by drilling finally exist in the finished shell，which will cause serious fault of the gearbox. According to the practical problems encountered in production，the relationship between chip breakage and drill bit structure in the process of drilling cuttings is analyzed in this paper.
Keywords：automatic gearbox；chip-breaking；bit structure
1 概述
在自动挡变速箱的售后问题中，最难以解决的问题之一就是自动挡变速箱壳体机械加工及清洗后的残余铝屑难以去除。
如图1所示：加工清洗后如果有铝屑滞留，它们会随着变速箱的工作，进入齿轮系中，随之进入运动部件，造成运动部件卡滞，变速箱无法正常工作。
解决这个问题的关键是将铝屑做小，使清洗机能够很轻松地将铝屑冲出变速箱壳体。
本研究就是针对该问题，即来源于将铝屑做小的实际改进，从而分析钻头结构对断屑的一些方法。
2 钻头断屑理论分析
钻头是最易造成铝屑过大且存留在成品壳体中的刀具。
通过对滞留在壳体中铝屑的宽度与钻头的切削有效刃长进行比对，研究表明铝屑由钻头产生。
因此钻头的断屑是变速箱殼体铝屑滞留问题解决的关键。
2.1 切屑形成过程及条件
由金属切削原理可知，在加工韧性材料时，被切削材料是经过第一变形区和第二变形区的变形后从刀具前面脱离而变为切屑的。
如果切屑不能够自然折断，就必须采取一定措施迫使其折断。
那么，在什么样的条件下切屑才能折断呢？我
们分析切屑的折断条件，脆性材料的自然断裂成崩碎切屑，所以在断屑理论中，一般采用最大应变理论作为切屑折断的理论基础，其判据形式是：
由（1）式有：设切屑厚度为ac，切屑卷曲半径为Rc，受阻后切屑半径为为RL，当切屑应变ε达到断裂应变极限εb时，切屑将被折断。
因此切屑折断的条件为：
式中：K为切屑剖面的中性面至粗糙面距离系数，K*ac为切屑剖面的中性面至粗糙面距离。
由（2）式可以看出，切屑厚度ac越大，切屑上向卷曲的曲率半径尺也越小时，应变心就越大，切削就易于折断。
根据上述理论，使连续切屑折断的条件是：加于切屑上的变形力应大于切屑材料的断裂强度极限。
2.2 切屑折断方法
若切屑能在第一变形区内受刀具的挤压而剪断，就必须使作用于滑移面上的最大剪应力大于被加工材料的剪切强度极限，并使切削在第一变形区就脱离材料母体而断裂，形成碎屑。
若切屑经过第一变形区变形后没有折断，继续流向第二变形区，在第二变形区内使切屑的变形量突然增大，就可能使切屑折断。
为此可以采用如下措施：
（1）改变被加工材料的性能。
（2）增加切屑变形，如加大进绐量，使剪切应力加大。
（3）在刀具的前刀面上增加排屑槽。
（4）增大进给量，使切屑来不及塑性变形而折断。
（5）降低切削速度，并加注冷却液，使切屑的塑性降低而易于折断。
3 断屑效果及钻屑力测试试验
前面对钻头的断屑进行分析，从理论上推导、论证了刀具结构的断屑条件，本节根据断屑条件，设计刀具结构，验证其断屑效果。
试验过程设计：
试验机床：德国DMGNHC5000加工中心机床。
生产线正常加工的自动挡变速箱壳体，切削用量：每齿进给量0.30mm/转，线速度：202米/分钟试验刀具：按照试验方案制作前刀面带断屑槽的直径为4.2毫米的整体硬质合金钻头。
试验过程：将机床内部的所有切屑清空，在夹具下放置收集铝屑的托盘，单
步加工易卡铝屑的孔，加工结束后将盘中得到的铝屑和工件中的铝屑聚集在一起，选择最大的铝屑作为样品。
分别用无断屑槽和有断屑槽加工6次，得到12个试验样品，并对样本编号。
测量方法：将样品放置在显微镜中进行拍摄保存为图片，并留有比例尺。
将得到的图片导入AutoCAD软件中。
在AutoCAD软件中测量铝屑的长度和宽度，除以AutoCAD中比例尺测量的长度值，换算得到每一个铝屑的实际长度和实际宽度。
最后，将得到的长度值和宽度值进行比较，将较大值作为铝屑的长度。
结果表明：
（1）带有断屑槽的钻头能解决自动挡
变速箱复杂油孔、盲孔残余铝屑的问题，能适应于变速箱的批量生产。
在通过数据分析对比中发现：断屑槽产生的铝屑长度、宽度较原先铝屑均有明显改善且稳定。
此项研究对分析其他类产品，如发动机缸盖、气缸盖罩等打下了基础，有推广价值。
（2）本文只
论证了断屑槽对自动挡变速箱的影响，对断屑槽的工艺参数，如槽宽、槽深、槽底圆弧半径、棱带宽度未做分析，分析不同材质的变速箱有最适的断屑槽参数，后续将对这一部份内容进行研究分析。
参考文献：
[1]中山一雄.金属切削加工理论[M].李云芳，译.机械工业出版社，1985，3：188-192.
[2]方宁.硬质合金刀片新型断屑槽形及其CAD技术研究[D].华中理工大学，1994.
[3]蒋丽.浅析数控刀具的合理选用[J].智能城市，2017（04）：147.
[4]何腾芸.断屑机理和断屑判据研究[J].北京理工大学，哈尔滨科学技术大学学报，1989.
[5]向志杨.钻削典型难加工材料的断屑技术研究[D].东北大学，2009.。
