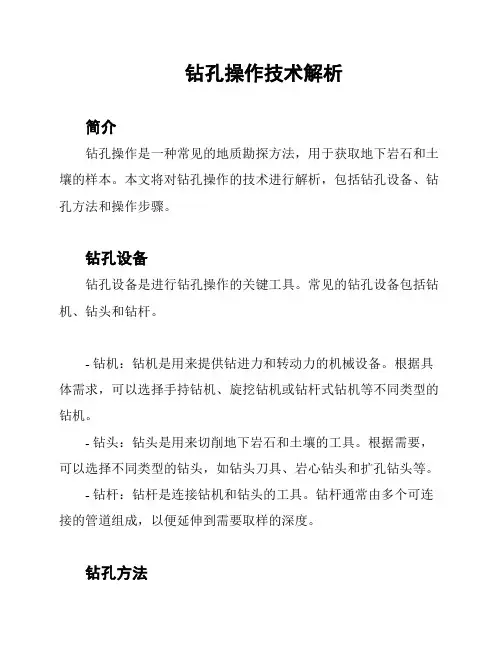

钻孔操作技术解析简介钻孔操作是一种常见的地质勘探方法，用于获取地下岩石和土壤的样本。
本文将对钻孔操作的技术进行解析，包括钻孔设备、钻孔方法和操作步骤。
钻孔设备钻孔设备是进行钻孔操作的关键工具。
常见的钻孔设备包括钻机、钻头和钻杆。
- 钻机：钻机是用来提供钻进力和转动力的机械设备。
根据具体需求，可以选择手持钻机、旋挖钻机或钻杆式钻机等不同类型的钻机。
- 钻头：钻头是用来切削地下岩石和土壤的工具。
根据需要，可以选择不同类型的钻头，如钻头刀具、岩心钻头和扩孔钻头等。
- 钻杆：钻杆是连接钻机和钻头的工具。
钻杆通常由多个可连接的管道组成，以便延伸到需要取样的深度。
钻孔方法钻孔操作可以根据具体需求和地质条件选择不同的钻孔方法。
以下是一些常见的钻孔方法：- 旋转钻进法：通过钻机提供的转动力，钻头旋转并切削地下岩石和土壤。
这种方法适用于一般的地质条件。
- 冲击钻进法：通过钻机提供的冲击力，钻头不断地向下冲击地下岩石和土壤。
这种方法适用于较硬的地质条件。
- 挤压钻进法：通过钻机提供的挤压力，钻头通过挤压地下岩石和土壤来进行钻进。
这种方法适用于较软的地质条件。
操作步骤进行钻孔操作时，需要按照一定的步骤进行，以确保操作的顺利进行。
以下是一般的钻孔操作步骤：1. 选择合适的钻孔设备和钻头，根据地质条件和取样需求确定钻孔方法。
2. 准备钻机和钻杆，确保设备的正常工作状态。
3. 将钻杆插入地面，逐渐延伸到目标深度。
4. 在钻杆上安装钻头，并通过钻机的转动力或冲击力进行钻进。
5. 定期清理钻孔，以清除产生的岩屑和泥浆，确保钻孔的质量。
6. 根据需要，停止钻进并取出岩心样本进行分析。
7. 根据钻孔深度和取样情况，决定是否需要继续钻进或结束钻孔操作。
结论钻孔操作是一项重要的地质勘探技术，通过选择合适的钻孔设备、钻孔方法和正确的操作步骤，可以有效地获取地下岩石和土壤的样本。
在进行钻孔操作时，需要遵循安全操作规程，并根据具体情况做出独立的决策，以确保操作的顺利进行。
第九章钻削加工钻床是加工内孔的机床，是用钻头在实体材料上加工孔,主要用于加工外形复杂，没有对称旋转轴线的工件，如杠杆、盖板、箱体、机架等零件上的单孔或孔系。
钻孔属粗加工。
·钻削加工的工艺特点（1）钻头在半封闭的状态下进行切削的，切削量大，排屑困难。
（2）摩擦严重，产生热量多，散热困难。
（3）转速高、切削温度高，致使钻头磨损严重。
（4）挤压严重，所需切削力大，容易产生孔壁的冷作硬化。
（5）钻头细而悬伸长，加工时容易产生弯曲和振动。
（6钻孔精度低，尺寸精度为IT13～IT10，表面粗糙度Ra为12.5～6.3μm。
·钻削加工的工艺范围钻削加工的工艺范围较广，在钻床上采用不同的刀具，可以完成钻中心孔、钻孔、扩孔、铰孔、攻螺纹、锪埋头孔和锪凸台端面等，如图所示。
在钻床上钻孔精度低，但也可通过钻孔----扩孔----铰孔加工出精度要求很高的孔（IT6～IT8，表面粗糙度为1.6～0.4μm），还可以利用夹具加工有位置要求的孔系。
在钻床上加工时，工件固定不动，刀具作旋转运动（主运动）的同时沿轴向移动（进给运动）。
第一节钻床钻床的主要类型有：台式钻床、立式钻床、摇臂钻床、铣钻床和中心孔钻床等。
钻床的主参数一般为最大钻孔直径。
一、立式钻床立式钻床是钻床中应用较广的一种，其特点是主轴轴线垂直布置，且位置固定，需调整工件位置，使被加工孔中心线对准刀具的旋转中心线。
由刀具旋转实现主运动，同时沿轴向移动作进给运动。
因此，立式钻床操作不便，生产率不高。
适用于单件小批生产中加工中小型零件。
·立式钻床的传动原理主运动:单速电动机经齿轮分级变速机构传动；主轴旋转方向的变换，靠电动机正反转实现进给运动:主轴随同主轴套筒在主轴箱中作直线移动。
进给量用主轴每转一转时，主轴的轴向移动量来表示二、台钻台式钻床简称台钻，其实质上是一种加工小孔的立式钻床，结构简单小巧，使用灵活方便，适于加工小型零件上的小孔。
钻孔直径一般小于15mm。
钻孔学科知识点总结一、钻孔的基本概念1. 钻孔的定义钻孔是指在地下开凿一定深度并达到一定直径的洞穴。
钻孔主要用于地质、矿产勘探，地基工程和建筑工程中地基基坑的处理等重要技术。
2. 钻孔的分类钻孔可以根据不同的要求和用途进行分类。
按照孔径，可以分为小孔钻探、中孔钻探和大孔钻探；按照地质工程属性，可以分为地质钻孔、工程勘察钻孔、水文地质钻孔等。
二、钻孔的工作原理1. 钻孔设备钻孔设备主要包括钻机、钻头、钻杆、钻具等，其中钻机主要有手持式钻机、旋挖钻机、冲击钻机、兽力钻机等。
2. 钻孔原理钻孔主要依靠钻头在地下旋转或冲击的方式，击碎地层并利用压力将松散岩屑、土壤、淤泥等矿石物质送至地面，并进行分析。
三、钻孔的工作流程1. 钻孔前期准备在钻孔前，需要做好地质勘探和地面检测等工作，了解地下地质情况和地表环境，以确保钻孔的安全顺利进行。
2. 钻孔操作在确定钻孔位置和孔径后，对钻机进行调试和检查，按照预定的程序实施钻孔作业，并根据地质情况及时调整参数。
3. 钻孔结束当孔深达到要求时，需要停止钻孔并退出钻杆等设备，清理孔内岩屑，做好孔内保护，并进行相关试验分析或勘探工作。
四、钻孔中的地质勘探1. 钻探方法地质勘探是钻孔的重要应用领域之一，主要采用重力法、电磁法、地震法、地电法、电磁波法及地摊法等进行矿产资源、地下水、地下裂隙等地下地质勘探。
2. 勘探技术地质勘探需要根据地质特征和勘探对象的不同，采用不同的技术手段进行勘探，如声波测量、钻芯取样、压力传感器、红外扫描仪等。
五、钻孔在地基工程中的应用1. 地基工程在地基处理中，钻孔主要用于打桩、灌注桩、预应力锚杆、地基荷载试验等工程，通过钻孔便可以进行强度检测和灌浆加固。
2. 钻孔桩钻孔桩是一种由成孔、注浆、捌筑的连续墙体逐支连续成孔钻孔桩。
钻孔桩有较高的承载力, 广泛用于各类建筑物、路桥基础等土木工程。
六、钻孔的安全措施1. 钻孔前安全检查在进行地下钻孔前，需要对周围环境、钻机设备、岩土稳定、气体等进行安全检查, 并且做好安全准备工作。
钻孔操作指导书一、引言钻孔作为一项常见的地质勘探和建筑工程技术，广泛应用于地质勘察、土地开发、矿产勘探以及建筑物基础工程等领域。
本文档旨在为钻孔操作人员提供一份详细的操作指导，以确保钻孔过程的安全、高效和准确。
二、前期准备1. 确定钻孔位置：在进行钻孔前，需根据工程设计要求确定钻孔位置，标明坐标和孔深，并确认该位置不会对周围环境造成影响。
2. 准备钻孔设备：准备好所需的钻孔设备，包括钻机、钻杆、钻头、钻具、冲击钻等，并确保设备正常运行。
3. 检查地质资料：在进行钻孔前，仔细检查相关地质资料，了解地质情况和地层构造，以便根据实际情况调整钻孔操作。
三、钻孔操作步骤1. 设置钻孔机位：根据钻孔位置确定钻孔机位，确保钻机稳定、平整，并保持适当的角度。
2. 安装钻具：根据钻孔深度和地层情况，选择合适的钻具组合，并按顺序安装好钻杆和钻头。
在安装钻具时，需要确保各部件之间的连接牢固、紧密，并防止异物进入。
3. 启动钻孔机：启动钻孔机前，需要检查机器的各项指标是否正常，包括电力供应、液压系统、传动装置等。
启动钻孔机后，应根据钻孔设计要求，调整钻杆的转速和进给速度，确保钻孔操作的稳定性。
4. 开始钻孔：在开始钻孔前，需要通过冲击钻或慢速旋铤等方法，先行松动地层，为钻孔操作提供便利。
在钻孔过程中，需要密切观察钻具的状态和地层情况，及时调整钻孔机的参数，以保证钻孔的质量和效率。
5. 钻孔结束及取样：当达到预定的钻孔深度后，应立即停止钻孔操作。
在取出钻具时，应注意将地层样品完整地取下来，并进行标识和记录。
如果需要进一步分析和检测地层样品，应按规定方法进行取样和储存。
四、安全注意事项1. 钻孔过程中，操作人员应穿戴符合安全要求的防护装备，包括安全帽、护目镜、耳塞、防护鞋等。
2. 钻孔前要对钻具和钻机进行全面检查，确保设备运行正常，消除潜在的安全隐患。
3. 在操作钻孔机时，应注意保持身体平衡，确保操作过程中的稳定性。
4. 在钻孔过程中，应及时清除钻孔机周围的杂物，防止堵塞和危险情况的发生。
简单钻孔培训课件简单钻孔培训课件钻孔是一项常见的工程技术，广泛应用于建筑、矿业和地质勘探等领域。
为了提高钻孔操作的效率和安全性，培训课件成为了必不可少的工具。
本文将介绍一份简单钻孔培训课件的内容和重要性。
首先，简单钻孔培训课件应包含基本的钻孔知识。
这包括钻孔的定义、分类和常用的钻孔工具。
学员需要了解不同类型的钻孔适用于不同的地质条件和工程需求。
此外，课件还应介绍钻孔过程中的基本术语和操作流程，如钻孔准备、钻孔机的操作和钻孔排水等。
其次，课件应重点强调钻孔安全。
钻孔作业涉及到高速旋转的钻头和大量的岩屑产生，因此安全意识尤为重要。
学员需要了解如何正确佩戴个人防护装备，如安全帽、护目镜和防护手套等。
此外，课件还应介绍如何正确设置警示标志和安全防护网，以确保周围人员的安全。
第三，课件还应包含钻孔故障排除和维护的内容。
在钻孔作业中，可能会出现各种故障，如钻头卡住、钻杆断裂和泥浆泵故障等。
学员需要学习如何快速识别和解决这些问题，以保证钻孔作业的连续进行。
此外，课件还应介绍钻孔设备的日常维护和保养，以延长设备的使用寿命。
最后，课件应包含实际案例和练习题。
通过实际案例的分析，学员可以更好地理解钻孔作业中的问题和解决方法。
练习题可以帮助学员巩固所学知识，并检验其对钻孔操作的理解程度。
简单钻孔培训课件的编写和使用对于提高钻孔作业的效率和安全性具有重要意义。
通过学习这份课件，学员可以掌握钻孔的基本知识和操作技巧，提高工作效率，减少事故发生的风险。
同时，课件还可以作为培训的参考资料，供日后回顾和学习。
因此，制作一份完善的简单钻孔培训课件对于培训工作的顺利进行具有重要意义。
钻孔施工概述总结引言钻孔施工是建筑工程中常见的一项施工工艺，常用于基坑工程、桩基工程、地下管道施工等。
钻孔施工的目的是通过钻孔作业，将工程需要的孔洞或井孔打造出来，为后续施工提供支撑和便利。
本文旨在对钻孔施工进行概述总结，介绍钻孔施工的主要流程、常用设备和注意事项，以帮助读者对钻孔施工有一个全面的了解。
一、钻孔施工的主要流程钻孔施工的主要流程包括前期准备、钻孔操作和后期处理等环节。
1. 前期准备前期准备是钻孔施工的起始阶段，包括如下工作：•确定钻孔位置和孔径：根据设计要求，确定钻孔的位置和孔径，以及孔洞的深度。
•绘制钻孔方案：根据设计要求和现场情况，制定钻孔方案，包括钻孔顺序、间距和坐标等。
•准备材料和设备：根据钻孔方案，准备所需的钻具、钻杆、泥浆等材料和设备。
•地勘工作：进行现场地质勘探工作，了解地下地质情况，为施工提供数据支持。
2. 钻孔操作钻孔操作是钻孔施工的核心部分，包括如下过程：•安装钻具和钻杆：根据孔径要求，安装适当的钻具和钻杆，固定好钻杆的进给装置。
•注入泥浆：在钻孔过程中，通过钻杆内的泥浆泵注入泥浆，起到冷却钻头、清洁孔壁和承担土层稳定压力的作用。
•进行钻孔作业：利用旋转式钻杆或冲击式钻杆，进行钻孔作业，直至达到设计要求的孔深。
•钻孔取芯：必要时，进行钻孔取芯操作，以获取土质样本进行室内分析。
3. 后期处理钻孔施工结束后，需要进行一系列的后期处理工作：•孔洞修整：清除孔洞内的杂物、泥浆和钻具残留物，保持孔洞的干净整洁。
•保护孔洞：对于需要长期保护的钻孔，需要进行封堵或设置筒套，以确保孔洞的完整性。
•数据处理：将施工过程中获得的相关数据进行整理和归档，为后续工程提供参考和借鉴。
二、常用的钻孔设备钻孔施工需要借助一系列专用设备来完成，常见的钻孔设备有以下几种：1.钻机：钻机是最常用的钻孔设备，分为旋转钻机和冲击钻机两种。
旋转钻机适用于一般地层的钻孔，而冲击钻机则适用于坚硬地层的钻孔。
