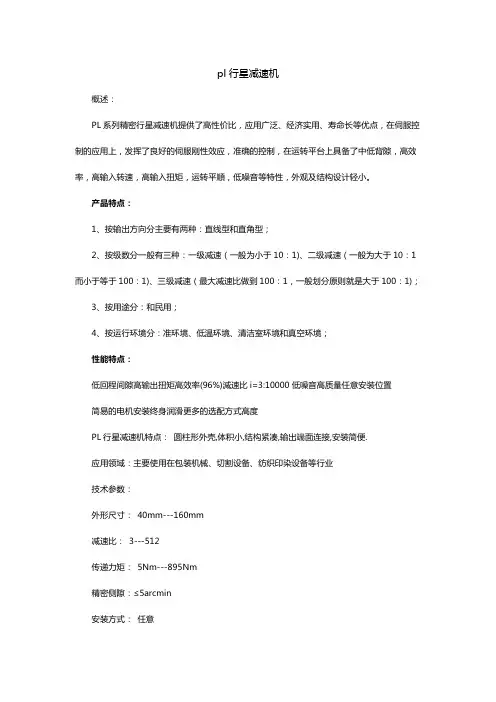

pl行星减速机
概述：
PL系列精密行星减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平順，低噪音等特性，外观及结构设计轻小。
产品特点：
1、按输出方向分主要有两种：直线型和直角型；
2、按级数分一般有三种：一级减速（一般为小于10：1)、二级减速（一般为大于10：1而小于等于100：1)、三级减速（最大减速比做到100：1，一般划分原则就是大于100：1)；
3、按用途分：和民用；
4、按运行环境分：准环境、低温环境、清洁室环境和真空环境；
性能特点：
低回程间隙高输出扭矩高效率(96%)減速比i=3:10000低噪音高质量任意安装位置
简易的电机安装终身润滑更多的选配方式高度
PL行星减速机特点：圆柱形外壳,体积小,结构紧凑,输出端面连接,安装简便.
应用领域：主要使用在包装机械、切割设备、纺织印染设备等行业
技术参数：
外形尺寸：40mm---160mm
减速比：3---512
传递力矩：5Nm---895Nm
精密侧隙：≤5arcmi n
安装方式：任意
PL 行星减速机技术参数：。

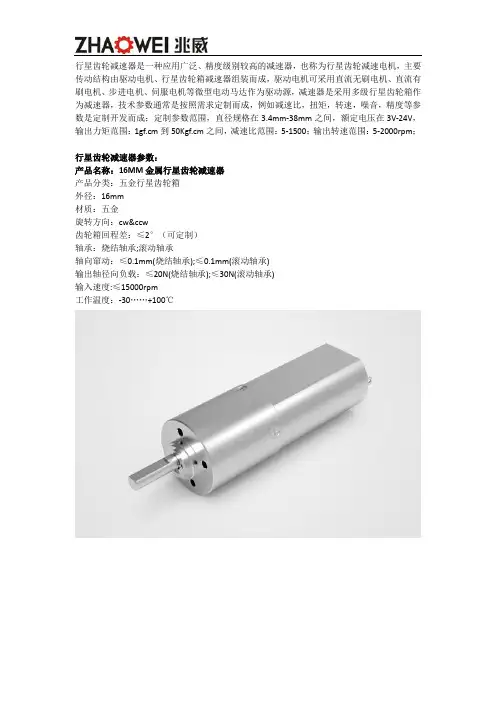

行星齿轮减速器是一种应用广泛、精度级别较高的减速器，也称为行星齿轮减速电机，主要传动结构由驱动电机、行星齿轮箱减速器组装而成，驱动电机可采用直流无刷电机、直流有刷电机、步进电机、伺服电机等微型电动马达作为驱动源，减速器是采用多级行星齿轮箱作为减速器，技术参数通常是按照需求定制而成，例如减速比，扭矩，转速，噪音，精度等参数是定制开发而成；定制参数范围，直径规格在3.4mm-38mm之间，额定电压在3V-24V，输出力矩范围：1gf.cm到50Kgf.cm之间，减速比范围：5-1500；输出转速范围：5-2000rpm；行星齿轮减速器参数：产品名称：16MM金属行星齿轮减速器产品分类：五金行星齿轮箱外径：16mm材质：五金旋转方向：cw&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤20N(烧结轴承);≤30N(滚动轴承)输入速度:≤15000rpm工作温度：-30 (100)产品名称：20MM金属行星齿轮减速器产品分类：五金行星齿轮箱外径：20mm材质：金属旋转方向：cw&ccw齿轮箱回程差：≤3°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤30N(烧结轴承);≤50N(滚动轴承)输入速度:≤15000rpm工作温度：-20 (85)产品名称：24MM金属行星齿轮减速器产品分类：五金行星齿轮箱外径：24mm材质：五金旋转方向：cw&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm;≤0.1mm输出轴径向负载：≤120N;≤170N输入速度:≤15000rpm工作温度：-30 (100)定制参数、规格范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；电压范围：3V-24V功率范围：0.1W-40W输出力矩范围：1gf.cm到50Kgf.cm减速比范围：5-1500；输出转速范围：5-2000rpm；产品特点：行星齿轮减速器具备传动精度高、体积小、噪音低、耐用、耗能低、定制功率设计，安装方便，方便保养等特点；产品应用：行星齿轮减速器广泛应用在智能汽车驱动、智能通讯设备、智能医疗设备、智能物流设备、智能机器人设备、智能家居设备、消费电子产品设备、个人护理工具设备、自动工业化驱动设备中。
2
．基本参数
（1）公称中心距a及公称传动比i0。
见表Ⅱ-47、表Ⅱ-48、表Ⅱ-49
表Ⅱ-49三级减速器
(2)齿轮模数m，见表Ⅱ-50。
表Ⅱ-50齿轮模数1）
（3）齿形参数：
1）齿形角α0=20°；
2）齿顶高系数h a*=1.0；
3）顶隙c=0.25mm。
4)齿宽系数b a*=0.445～0.5, b a*=b/a0，b——齿轮宽度。
5）行星齿轮个数n p=3。
（4）减速器齿轮的啮合参数见表Ⅱ-51。
表Ⅱ-51减速器齿轮的啮合参数1）
1)a0
i0——公称传动比；
m——模数，mm；
a——实际中心距，mm；
XΣⅠ——外啮合变位系数和；
αtⅠ——外啮合啮合角；
XΣⅡ——内啮合变位系数和；
αtⅡ——内啮合啮合角。
（5）减速器的实际传动比与传动比的分配，见表Ⅱ–52。
表Ⅱ—52减速器的实际传动比及传动比分配（a）单级传动比
表Ⅱ-53单级减速器高速轴许用输入功率
表Ⅱ-54两级减速器高速轴许用输入功率
表Ⅱ-55三级减速器高速轴许用输入功率。
卓藤行星减速机技术主要应用在有特殊要求的领域中。
在不同的行业领域中。
在全球各个角落。
在最为极端的条件下。
卓藤行星减速机都在不断树立全球衡量标准。
不断提供性能卓越的产品，量身定制的解决方案，来满足各市场的不同需求。
卓藤行星减速机公司在研发与销售、消费、市场推广严密联络，并且实现了信息共享。
特点：易于安装、具有精度高、高输入转速、高输出扭矩、钢性好、承载才能大、效率高、寿命长、噪音低、低震动、体积轻小、外形美观、免维修、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。
适宜于全球任何厂商所制造的驱动产品连接：如常用伺服电机：台达、安川、松下、东元、三菱、富士、汇川、西门子、施耐德、欧姆龙、步进电机。
PF系列精细行星减速机性能参数表：L3 64-1000 ≤12效率η％ L1 3-10 97％ L2 9-100 94％ L3 64-1000 91％使用寿命 h L1 L2 L3 3-1000 20000容许径向力 N L1 L2 L3 3-1000 680 1750 3100 6550 12400 容许轴向力 N L1 L2 L3 3-1000 340 875 1550 3275 6200重量 kg L1 3-10 1.4 3.5 6.8 24.4 45 L2 9-100 2.0 4.5 8.8 26 53 L3 64-1000 2.6 5.5 10.8 31 61噪音 dB L1 L2 L3 3-1000 ≤61 ≤63 ≤68 ≤72 ≤72 使用温度℃ L1 L2 L3 3-1000 -20℃ +90℃减速机转动惯量：规格单位段数速比 PF60 PF90 PF120 PF160 PF200转动惯量J kg.㎡ L1 3-5 0.48 1.75 12.8 22.4 45.3 7-10 0.42 1.45 11.4 18.6 44.8 L2 9-40 0.45 1.52 12.2 18.6 45.2 50-100 0.32 1.35 11.5 16.9 44.6 L3 64-280 0.32 1.36 12.2 16.3 44.2 350-1000 0.32 1.29 12.2 16.3 42.6ZHUOTO - P 09PF系列精细行星减速机尺寸参数表:尺寸代号 PF60 PF90 PF120 PF160 PF200 段数 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 总长 A1 126 145 164 165 188 211 213 245 269 318 358 396 317 384 410 输出轴轴径 A2 14 20 25 40 55定位凸台直径 A3 50 80 110 130 160键到轴端间隔 A4 2 3 4 7 10输出轴键长 A5 25 30 43 65 70轴长到定位圆 A6 28 38 50 80 85定位凸台厚度 A7 3 5 6 5 5轴长到端面 A8 32 44.3 57.3 87 91法兰厚度 A9 9 10 14 20 20输出法兰 B1 64 90 120 168 200ZHUOTO - P 10。
