60系列行星减速机

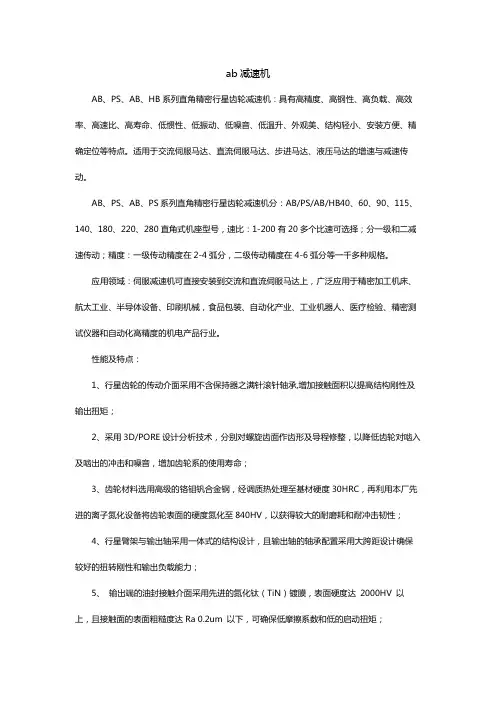

ab减速机AB、PS、AB、HB系列直角精密行星齿轮减速机：具有高精度、高钢性、高负载、高效率、高速比、高寿命、低惯性、低振动、低噪音、低温升、外观美、结构轻小、安装方便、精确定位等特点。

适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

AB、PS、AB、PS系列直角精密行星齿轮减速机分：AB/PS/AB/HB40、60、90、115、140、180、220、280直角式机座型号，速比：1-200有20多个比速可选择；分一级和二减速传动；精度：一级传动精度在2-4弧分，二级传动精度在4-6弧分等一千多种规格。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密加工机床、航太工业、半导体设备、印刷机械，食品包装、自动化产业、工业机器人、医疗检验、精密测试仪器和自动化高精度的机电产品行业。

性能及特点：1、行星齿轮的传动介面采用不含保持器之满针滚针轴承,增加接触面积以提高结构刚性及输出扭矩；2、采用3D/PORE设计分析技术，分别对螺旋齿面作齿形及导程修整，以降低齿轮对啮入及啮出的冲击和噪音，增加齿轮系的使用寿命；3、齿轮材料选用高级的铬钼钒合金钢，经调质热处理至基材硬度30HRC，再利用本厂先进的离子氮化设备将齿轮表面的硬度氮化至840HV，以获得较大的耐磨耗和耐冲击韧性；4、行星臂架与输出轴采用一体式的结构设计，且输出轴的轴承配置采用大跨距设计确保较好的扭转刚性和输出负载能力；5、输出端的油封接触介面采用先进的氮化钛（TiN）镀膜，表面硬度达2000HV 以上，且接触面的表面粗糙度达Ra 0.2um 以下，可确保低摩擦系数和低的启动扭矩；6、使用NYOGEL792D合成润滑油脂，并采用IP65防护等级的密封设计，润滑油不泄露，免维护；7、输入端与马达的连接采用筒夹式的锁紧机构并经动平衡分析，以确保在高输入转速下结合介面的同心度和零背隙的动力传递；8、整支齿轮棒材制作出的太阳齿轮，刚性强，同心度准确；9、独特的马达连接板和轴衬的模组化设计，适用于任何伺服马达；10、齿轮箱表面利用无电解镍处理，马达连接板采用黑色阳极处理，提高环境的耐受性和抗腐蚀能力；11、齿轮箱和内环齿轮采用一体式的设计，结构紧凑、精密度高、输出扭矩大。

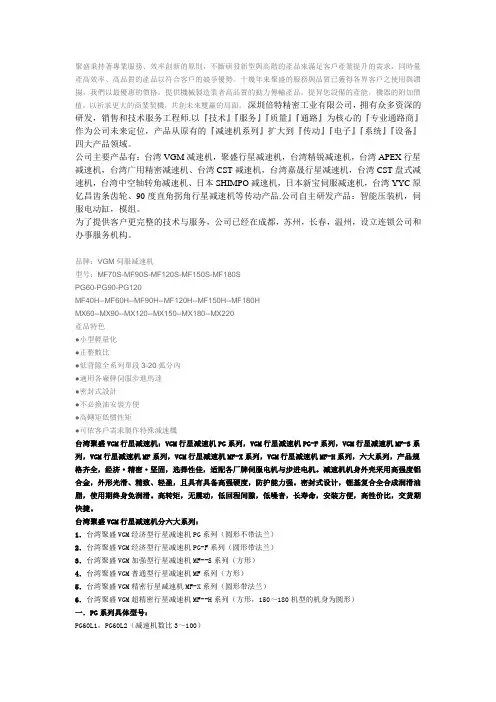

聚盛秉持著專業服務、效率創新的原則，不斷研發新型與高階的產品來滿足客戶產業提升的需求，同時量產高效率、高品質的產品以符合客戶的競爭優勢。

十幾年來聚盛的服務與品質已獲得各界客戶之使用與讚揚，我們以最優惠的價格，提供機械製造業者高品質的動力傳輸產品，提昇您設備的產能，機器的附加價值，以祈求更大的商業契機，共創未來雙贏的局面。

深圳倍特精密工业有限公司，拥有众多资深的研发，销售和技术服务工程师.以『技术』『服务』『质量』『通路』为核心的『专业通路商』作为公司未来定位，产品从原有的『减速机系列』扩大到『传动』『电子』『系统』『设备』四大产品领域。

公司主要产品有：台湾VGM减速机，聚盛行星减速机，台湾精锐减速机，台湾APEX行星减速机，台湾广用精密减速机、台湾CST减速机，台湾嘉晟行星减速机，台湾CST盘式减速机，台湾中空轴转角减速机、日本SHIMPO减速机，日本新宝伺服减速机，台湾YYC原亿昌齿条齿轮、90度直角拐角行星减速机等传动产品.公司自主研发产品：智能压装机，伺服电动缸，模组。

为了提供客户更完整的技术与服务，公司已经在成都，苏州，长春，温州，设立连锁公司和办事服务机构。

品牌：VGM伺服减速机型号：MF70S-MF90S-MF120S-MF150S-MF180SPG60-PG90-PG120MF40H--MF60H--MF90H--MF120H--MF150H--MF180HMX60--MX90--MX120--MX150--MX180--MX220產品特色●小型輕量化●正整數比●低背隙全系列單段3-20弧分內●適用各廠牌伺服步進馬達●密封式設計●不必換油安裝方便●高轉矩低慣性矩●可依客戶需求製作特殊減速機台湾聚盛VGM行星减速机：VGM行星减速机PG系列，VGM行星减速机PG-F系列，VGM行星减速机MF-S系列，VGM行星减速机MF系列，VGM行星减速机MF-X系列，VGM行星减速机MF-H系列，六大系列，产品规格齐全，经济·精密·坚固，选择性佳，适配各厂牌伺服电机与步进电机。

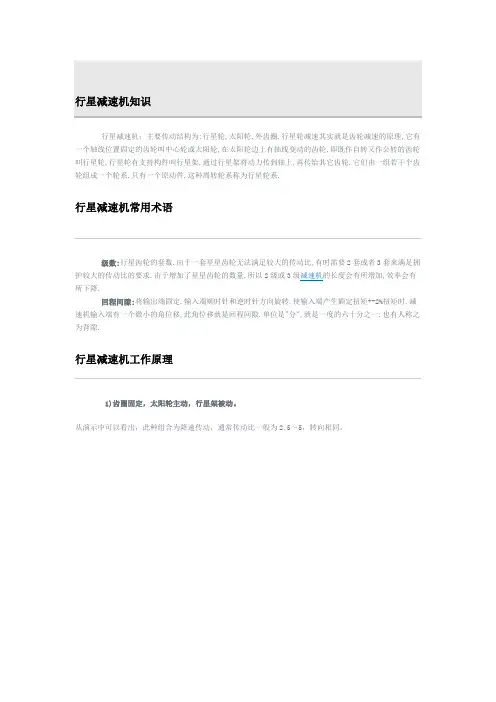

行星减速机知识行星减速机：主要传动结构为:行星轮,太阳轮,外齿圈.行星轮减速其实就是齿轮减速的原理,它有一个轴线位置固定的齿轮叫中心轮或太阳轮,在太阳轮边上有轴线变动的齿轮,即既作自转又作公转的齿轮叫行星轮,行星轮有支持构件叫行星架,通过行星架将动力传到轴上,再传给其它齿轮.它们由一组若干个齿轮组成一个轮系.只有一个原动件,这种周转轮系称为行星轮系.行星减速机常用术语级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.行星减速机工作原理1)齿圈固定，太阳轮主动，行星架被动。

从演示中可以看出，此种组合为降速传动，通常传动比一般为2.5～5，转向相同。

2)齿圈固定，行星架主动，太阳轮被动。

从演示中可以看出，此种组合为升速传动，传动比一般为0.2～0.4，转向相同。

3)太阳轮固定，齿圈主动，行星架被动。

从演示中可以看出，此种组合为降速传动，传动比一般为1.25～1.67，转向相同。

4)太阳轮固定，行星架主动，齿圈被动。

从演示中可以看出，此种组合为升速传动，传动比一般为0.6～0.8，转向相同。

5)行星架固定，太阳轮主动，齿圈被动。

从演示中可以看出此种组合为降速传动，传动比一般为1.5～4，转向相反。

6)行星架固定，齿圈主动，太阳轮被动。

从演示中可以看出此种组合为升速传动，传动比一般为0.25～0.67，转向相反。

7)把三元件中任意两元件结合为一体的情况：当把行星架和齿圈结合为一体作为主动件，太阳轮为被动件或者把太阳轮和行星架结合为一体作为主动件，齿圈作为被动件的运动情况。

行星减速机工作原理
行星减速机是一种常用的机械传动装置，其主要由太阳轮、行星轮、内啮合行星架和外啮合行星架等组成。

行星减速机的工作原理如下：
1.传动方式：行星减速机采用行星齿轮传动方式，即太阳轮为
输入轴，行星轮为输出轴。

同时通过内啮合行星架和外啮合行星架的协同工作，使得输出轴能够做相对于输入轴的减速运动。

2.齿轮传动：行星齿轮传动包括太阳轮、行星轮和行星架。

太
阳轮位于中间，通过输入轴带动，行星轮位于太阳轮的周围，并通过内部的行星架和齿轮与太阳轮啮合。

3.行星架：行星架由多个行星轮和行星架轴组成，行星轮和行
星架轴组成的行星架可以绕着太阳轮的周围旋转，并将旋转的动力传递到外部的输出轴上。

行星轮和行星架轴通过啮合齿轮的连接方式与太阳轮和行星架相连，使得行星轮和太阳轮之间能够产生全齿宽的啮合。

4.减速比：行星减速机的减速比由行星轮的数量决定。

减速比
可以通过改变行星轮的数量来实现不同的减速效果。

通常情况下，减速比越大，输出转速越慢，扭矩增加。

5.扭矩输出：输入轴驱动太阳轮转动，太阳轮和行星轮的齿轮
传动产生的动力通过行星架传递到输出轴上，从而实现了扭矩的输出。

减速机的扭矩输出能力主要取决于行星架的结构设计和选用的材料。

总之，行星减速机通过行星齿轮传动的方式将输入轴的动力转化为输出轴的减速运动。

其通过太阳轮、行星轮和行星架的合作工作，实现了输入转速的减小和扭矩的增加。

行星减速机具有结构紧凑、扭矩输出大、传动效率高等优点，在工业生产中有广泛的应用。

按照功率大小分为小功率行星减速机、大功率行星减速机；按照传动行星分为行星齿轮减速电机、行星直流减速电机、精密行星减速电机等；行星减速机的型号主要是根据规格、参数、性能来命名的,主要型号如下：3.4mm行星减速机产品分类：五金行星齿轮箱产品型号：ZWBMD003003产品规格：Φ3.4MM产品电压：3.0V空载转速：（步进电机可定制）空载电流：220 mA MAX（可定制）负载转速：2.4-300 rpm（可定制）减速比：5/25/125/625:1（可定制）产品分类：五金行星齿轮箱产品型号：ZWBMD004004产品规格：Φ4MM产品电压：3.0V空载转速：（步进电机可定制）空载电流：340 mA MAX（可定制）负载转速：2.4-300 rpm（可定制）减速比：5/25/125/625:1（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD006006产品规格：Φ6MM产品电压：3-24V空载转速：11-3824 rpm（可定制）空载电流：30-40 mA MAX（可定制）负载转速：8-3229 rpm（可定制）负载电流：100 mA MAX（可定制）速比：23.04-1707.9（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD008008产品规格：Φ8MM产品电压：4.2V空载转速：19-1228rpm（可定制）空载电流：95-100mA MAX（可定制）负载转速：15-935rpm（可定制）负载电流：155-160mA MAX（可定制）速比：13-809.1（可定制）产品分类：五金行星齿轮箱产品型号：ZWBMD010010产品规格：Φ10MM产品电压：3-4.2V空载转速：20-4318 rpm（可定制）空载电流：60-80 mA MAX（可定制）负载转速：18-3625 rpm（可定制）减速比：4-809:1（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD012012产品规格：Φ12MM产品电压：3-12V（可定制）空载转速：7-2381 rpm（可定制）空载电流：70-80 mA MAX（可定制）负载转速：5-1525 rpm（可定制）减速比：4-1296:1（可定制）产品分类：五金行星齿轮箱产品型号：ZWPD016017产品规格：Φ16MM减速齿轮箱电压：3-24V（可定制）产品电流：80-500mA（可定制）减速比：64-216（可定制）输出转速：10-1000 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWPD022022产品规格：Φ22MM产品电压：3-24V（可定制）产品电流：80-500mA（可定制）减速比：16-1296（可定制）输出转速：10-1000 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD024024产品规格：Φ24MM电压：6-24V（可定制）产品电流：80mA（可定制）减速比：4—1296（可定制）输出转速：14-4521 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD028028产品规格：Φ28MM电压：6-24V（可定制）产品电流：80mA（可定制）减速比：4—1296（可定制）输出转速：14-4521 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD032032产品规格：Φ32MM电压：6-24V（可定制）产品电流：80mA（可定制）减速比：4—1296（可定制）输出转速：14-4521 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD038038产品规格：Φ38MM电压：6-24V（可定制）产品电流：315mA（可定制）减速比：4—1526（可定制）输出转速：3-1294 r/min（可定制）小功率（微型）行星减速电机，主要尺寸、参数、功率如下：尺寸：3mm、4mm、6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、24mm、26mm、28mm、30mm、32mm、38mm电压：3v、4v、5v、6v、12v、24v功率：0.5W-50W速比：2-2000材质：塑胶、金属齿轮特点：体积小、噪音低、寿命长、质量轻、耐用、免保养、传动精度高。

特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列精密伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

直交軸齒輪減速機直交軸齒輪減速機為動力傳達輸入軸與輸出軸之軸角成90°，其齒輪組可採用的齒輪裝置型式，如直齒斜齒輪、零蝸線角型斜齒輪、蝸線斜齒輪、正面齒輪、斜齒輪、交叉螺旋齒輪、蝸輪及戟面齒輪等，除各有其特點外，各型式設計的使用場合及加工難易度皆不同，因此一般使用於電動機的直交軸減速機，僅有幾種較為常用的型式，且依兩軸心位置分為兩類，此兩類為交叉軸齒輪及不交叉不平行軸齒輪，本次將介紹的是交叉軸齒輪(Intersecting Axis Gears)，後續各型式細節將分別說明。

交叉軸齒輪（Intersecting Axis Gears）1.直齒斜齒輪（Straight Bevel Gears）斜齒輪為交叉軸角，傳遞動力最常用之齒輪。

直齒斜齒輪為斜齒輪之最簡單型式，直齒之伸出部分，相交於齒輪軸，垂直於齒之剖面，齒廓與漸開線相似，其優點在於容許齒輪裝配，以較大之公差，使負荷不致集中於齒端。

斜齒輪2.蝸線斜齒輪(Spiral Bevel Gears)蝸線斜齒輪與直齒斜齒輪間之關係，就如同螺旋齒輪與正齒輪間之關係。

蝸線斜齒輪之齒，彎曲而傾斜，結果使其具相當之重疊量。

此齒輪在長時間運轉中，有一個以上的齒輪相接觸，成為漸變接合與連續節線之接觸。

蝸線斜齒輪由於其連續接觸，較同尺寸之直齒斜齒輪，具較大之負荷能量及平順與低噪音之運轉。

蝸線斜齒輪3.正面齒輪（Face Gears）所具之齒，切於齒輪端部之正面，配合之小齒輪亦為正齒輪或螺旋齒輪。

小齒輪之軸與齒輪之軸相交，常裝以90°之軸角，就作用而言，此型之齒輪與斜齒輪類似。

正面齒輪齒腹之傾斜度，內端較小，外端較大，齒之各測大體作直形，正齒正面齒輪之形狀。

正面齒輪4.斜角型齒輪（Beveloid Gear）此斜角型齒輪為漸開線齒輪，具推拔型之齒厚。

斜角型齒輪主要之用途，在於精密儀器之傳動，其中高精密與有限負荷能力之組合，配合其用途。

其有下列優點：a. 適合高精度。

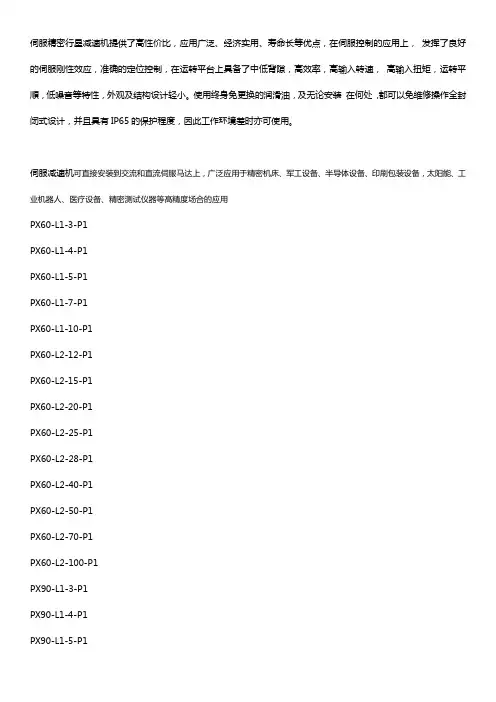

伺服精密行星减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的定位控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平順，低噪音等特性，外观及结构设计轻小。

使用终身免更换的润滑油，及无论安装在何处,都可以免维修操作全封闭式设计，并且具有IP65的保护程度，因此工作环境差时亦可使用。

伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备，太阳能、工业机器人、医疗设备、精密测试仪器等高精度场合的应用PX60-L1-3-P1PX60-L1-4-P1PX60-L1-5-P1PX60-L1-7-P1PX60-L1-10-P1PX60-L2-12-P1PX60-L2-15-P1PX60-L2-20-P1PX60-L2-25-P1PX60-L2-28-P1PX60-L2-40-P1PX60-L2-50-P1PX60-L2-70-P1PX60-L2-100-P1PX90-L1-3-P1PX90-L1-4-P1PX90-L1-7-P1 PX90-L1-10-P1 PX90-L2-12-P1 PX90-L2-15-P1 PX90-L2-20-P1 PX90-L2-25-P1 PX90-L2-28-P1 PX90-L2-40-P1 PX90-L2-50-P1 PX90-L2-70-P1 PX90-L2-100-P1 PX120-L1-3-P1 PX120-L1-4-P1 PX120-L1-5-P1 PX120-L1-7-P1 PX120-L1-10-P1 PX120-L2-12-P1 PX120-L2-15-P1 PX120-L2-20-P1 PX120-L2-25-P1 PX120-L2-28-P1 PX120-L2-40-P1 PX120-L2-50-P1PX120-L2-100-P1 PX140-L1-3-P1 PX140-L1-4-P1 PX140-L1-5-P1 PX140-L1-7-P1 PX140-L1-10-P1 PX140-L2-12-P1 PX140-L2-15-P1 PX140-L2-20-P1 PX140-L2-25-P1 PX140-L2-28-P1 PX140-L2-40-P1 PX140-L2-50-P1 PX140-L2-70-P1 PX140-L2-100-P1。

伺服电机直角行星减速机KBR系列精密伺服直角行星减速机：特点：为方形法兰转角式结构，具有精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、可解决轴向空间限制、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接,如：松下、台达、安川、富士、三菱、三洋、西门子、施耐德、法那克、科比、科尔摩根、AMK、帕克等等。

KBR系列精密伺服直角行星减速机：分KBR40、KBR60、KBR90、KBR115、KBR142、KBR180、KBR220、KBR280直角式常用机座型号，速比：3~1000有20多种比速可选择；分一级、二级和三级减速传动；精度：一级传动精度在5-8弧分，二级传动精度在7-10弧分；三级传动精度在9-12弧分；有数百种规格。

产品型号例如：KBR142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备，太阳能、工业机器人、医疗设备、精密测试仪器等高精度场合的应用。

性能及特点：1、行星齿轮的传动介面采用不含保持器之满针滚针轴承,增加接触面积以提高结构刚性及输出扭矩；2、采用3D/PORE的设计分析技术，分别对螺旋齿面作齿形及导程修整，以降低齿轮对啮入及啮出的冲击和噪音，增加齿轮系的使用寿命；3、齿轮材料选用高级的铬钼钒合金钢，经调质热处理至基材硬度30HRC，再利用本厂先进的离子氮化设备将齿轮表面的硬度氮化至840HV，以获得最佳的耐磨耗和耐冲击韧性；4、行星臂架与输出轴采用一体式的结构设计，且输出轴的轴承配置采用大跨距设计确保最大的扭转刚性和输出负载能力；5、使用NYOGEL792D合成润滑油脂，并采用IP65防护等级的密封设计，润滑油不泄露，免维护；6、输入端与马达的连接采用筒夹式的锁紧机构并经动平衡分析，以确保在高输入转速下结合介面的同心度和零背隙的动力传递；7、整支齿轮棒材制作出的太阳齿轮，刚性强，同心度准确；8、独特的马达连接板和轴衬的模组化设计，适用于任何伺服马达；9、齿轮箱表面利用无电解镍处理，马达连接板采用黑色阳极处理，提高环境的耐受性和抗腐蚀能力；10、齿轮箱和内环齿轮采用一体式的设计，结构紧凑、精密度高、输出扭矩.KBR系列精密行星减速机性能参数：KBR系列精密行星减速机转动惯量：。

减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。

它的种类繁多，型号各异，不同种类有不同的用途。

很多刚开始接触减速机行业的朋友，都觉得减速机分类复杂，很难理解，其实减速器的种类虽然繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

以下给大家介绍下减速机选型知识以及减速机型号问题.A：齿轮减速机1、齿轮减速机，结合国际技术要求制造，具有很高的科技含量。

2、节省空间，可靠耐用，承受过载能力高，功率可达90KW以上。

3、能耗低，性能优越，减速机效率高达95％以上。

4、振动小，噪音低，节能高，选用优质段钢材料，钢性铸铁箱体，齿轮表面经过高频热处理。

5、经过精密加工，确保轴平行度和定位的精度，这一切构成了齿轮传动总成的减速机配置了各类电机，形成了机电一体化，完全保证了产品使用质量特征。

B、摆线减速机行星摆线减速机是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。

这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。

产品特点传动比大。

一级减速时传动比为1/6--1/87。

两级减速时传动比为1/99--1/7569；三级传动时传动比为1/5841--1/658503。

另外根据需要还可以采用多级组合，速比达到指定大。

2.传动效率高。

由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。

3.结构紧凑，体积小，重量轻。

体积和普通圆柱齿轮减速机相比可减小2/1--2/3。

4.故障少，寿命长。

主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。

伺服电机用行星减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：精密背隙P1arcmin L1 3-10. ≤4≤4≤4≤4≤4≤4≤4≤4 L2 9-100 ≤6≤6≤6≤6≤6≤6≤6≤6 L3 64-1000 ≤7≤7≤7≤7≤7≤7≤7≤7标准背隙P2 L1 3-10. ≤6≤6≤6≤6≤6≤6≤6≤6 L2 9-100 ≤8≤8≤8≤8≤8≤8≤8≤8 L3 64-1000 ≤10≤10≤10≤10≤10≤10≤10≤10容许径向力F1 N L1L2L3 3-1000 780 850 2250 4700 6400 8500 40000 60000 容许轴向力F2 N L1L2L3 3-1000 390 450 1100 2350 3700 4250 20000 30000 使用寿命h L1L2L3 3-1000 20000效率η％L1 3-10. 97% 97% 97% 97% 97% 97% 97% 97% L2 9-100 94% 94% 94% 94% 94% 94% 94% 94% L3 64-1000 91% 91% 91% 91% 91% 91% 91% 91%重量kg L1 3-10. 0.5 1.4 4.2 9.2 20 34 48 90 L2 9-100 0.8 1.9 5.2 11.3 24.5 42 60 115 L3 64-1000 1.1 2.4 6.2 13.2 28 50 72 140噪音dB L1L2L3 3-1000 ≤58≤58≤65≤65≤70≤70≤75≤75使用温度℃L1L2L3 3-1000KB系列精密行星减速机转动惯量：规格单位段数速比KB40 KB60 KB90 KB115 KB142 KB180 KB220 KB280转动惯量kg.cm²L13/4/5. 0.03 0.18 0.75 2.85 12.4 15.3 34.8 44.9 7-10. 0.018 0.12 0.45 1.95 8.1 14.8 28.6 39.2 L29-50 0.023 0.15 0.52 2.15 7.6 15.2 32.2 41.8 70-100 0.018 0.072 0.38 1.85 6.9 14.6 26.7 32.6 L364-350 0.016 0.07 0.36 2.05 6.3 14.2 18.3 28.1 400-1000 0.016 0.065 0.29 1.65 4.3 12.6 13.7 22.5配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）200W 70 4-M4 ф11(F7）35 ф50(H7） 5 64 126 145 164400W 70 4-M4 ф14(F7）35 ф50(H7） 5 64 126 145 164配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）400W 70 4-M4 14F7 35 50(H7) 5 90 165 188 211 750W 90 4-M5 19F7 35 70(H7) 5 90 165 188 211 1000W 115 4-M8 19F7 55 95(H7) 5 130 185 208 231配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）750W 90 4-M6 19F7 55 70(H7) 10 130 203 235 259 1500W 145/130 4-M8 22/24F7 65 110(H7) 10 130 213 245 269 2000W 165 4-M10 32F7 65 130(H7) 10 150 233 265 389配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

行星减速机使用说明书摘要：一、行星减速机简介1.行星减速机的定义与作用2.行星减速机的工作原理二、行星减速机的结构与性能1.行星减速机的结构特点2.行星减速机的性能参数三、行星减速机的安装与调试1.安装前的准备工作2.安装步骤与注意事项3.调试方法与步骤四、行星减速机的使用与维护1.使用前的检查2.使用过程中的注意事项3.维护保养方法五、行星减速机的常见故障与处理方法1.常见故障现象2.故障原因分析3.处理方法与建议正文：【行星减速机简介】行星减速机是一种具有高传动精度、高承载能力和紧凑结构的减速器，广泛应用于工业生产中的各种传动系统中。

它通过将输入的高速轴与输出轴之间的转速降低，从而增大输出扭矩，满足不同工况对驱动力的需求。

【行星减速机的结构与性能】行星减速机主要由太阳轮、行星架、行星轮和齿圈等部件组成。

其性能参数主要包括减速比、输出扭矩、传动精度、输入功率和输出功率等。

根据不同的应用需求，行星减速机可以进行多种形式的组合与配置。

【行星减速机的安装与调试】在安装行星减速机前，需要确保基础安装面平整且无杂物。

安装过程中，应注意使输入轴与输出轴的轴线重合，并确保行星架与太阳轮的啮合良好。

调试时，应先进行空载试验，检查减速机是否有异常噪音、振动等现象，然后进行负载试验，观察输出轴的径向跳动和轴向窜动是否在允许范围内。

【行星减速机的使用与维护】在使用行星减速机时，应注意避免过载运行，定期检查润滑油量，确保润滑油的质量和粘度符合要求。

在维护保养方面，应定期清洁、检查行星减速机的各个部件，并及时更换磨损严重的零部件。

【行星减速机的常见故障与处理方法】行星减速机在使用过程中可能会出现异响、发热、漏油等故障现象。

针对这些故障，应进行详细的检查与分析，找出故障原因，并采取相应的处理措施。

行星减速机生产厂家枫信伺服行星减速机可与全球任何厂家所生产的驱动产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。

减速机的优点：1、独特多段减速比，高效率输出扭力之行星齿轮式减速装置是伺服马达、步进马达等精密传动机构的最佳组合。

2、专利内齿环设计，确保而用与低噪音。

3、密闭式全油封设计确保润滑油脂不泄漏。

4、低耗损精密齿轮设计传动效率高速95％。

5、适合NEMA马达按装标准规范，按装容易。

6、同级产品中体积最小，最适合有限之设备空间。

7、高精度低背隙10弧分，精准型5弧分皆可供应。

8、内部组件采用经热处理之高强度合金钢材，足堪应付严峻的恶劣工作环境。

精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。

技术参数：外形尺寸：40mm---215mm减速比：3---512传递力矩：3Nm---1800Nm精密侧隙：≤5arcmin安装方式：任意激光剥线机专用行星减速机KB115-50 行星减速机技术参数广泛应用于：钢丝绳传动寿命试验机、绕线机、火焰切割、数控机床、激光切割、玻璃设备、精密仪器、数控机床、工具机械、自动化产业、工业机器人测量设备、食品包装、焊接设备、印刷机械、纺织印染、制药制革、环保设备、水泥设备、煤炭设备、啤酒饮料、矿山机械、橡胶塑料、石油化工、起重运输、制药制革、环保设备等轻、重工业的机械传动和精密控制领域。

PF系列速比：一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）常用速比：5 10 20 32 40PF系列型号：PF40 PF60 PF80 PF115 PF130 PF142 PF215PLS系列型号：PLS40、PLS60、PLS80、PLS120、PLS140、PLS160 新系列型号：(PLS50、PLS70、PLS90、)减速比范围：一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）AF常用型号：AF60、AF90、AF115、AF120、AF常用速比：（5 8 10 16 20 28 32 40 64 80 ）直角行星减速机同系列分：ABR60、ABR90、ABR115、ABR142、ABR180、AB220、AB280、AB330、AB400 直角行星减速机常用机座型号ABR常用型号：ABR60、ABR90、ABR115、ABR142ABR常用速比：（5 10 16 20 28 32 40 50 64 80 ）AB系列型号及速比：AB60、AB90 、AB115 、AB142、AB180、AB220 、AB280 、AB330、AB400 AB常用速比：AB60、AB90、AB115、AB142AB常用速比：（5 10 16 20 28 32 40 64 80 ）AE本系列型号分: AE40、AE60、AE80、AE90、AE120、AE140、AE160、AE200 AE常用速比：（5 8 10 16 20 28 32 40 64 80 ）AER常用速比：AER60 AER90 AER120 AER140AER常用速比：(5 10 16 20 28 32 40 64 80 )AD型号分：AD60、AD90、AD120、AD160、AD200、AD250、AD300机座型号常用速比：（5 7 10 16 20 35 40 64 80 100 125 245 280 ）型号：PLE40 PLE60 PLE80 PLE120 PLE160一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）PLF减速机型号：PLF40 PLF60 PLF80 PLF115 PLF120 PLF160常用速比：5 10 20 32 40WPLE常用型号：WPLE80、WPLE120、WPLE140常用速比：（5 8 10 16 20 32 40 64）PX常用型号：（PX60、PX85、PX115、PX142 ）常用速比：（5 8 10 16 20 32 40 ）WPLF常用型号：WPLF80、WPLF120、WPLF140常用速比：（5 8 10 16 20 32 40 64）PL系列型号：PL40、PL60、PL80、PL120、PL140、PL160 新系列型号：(PL50、PL70、PL90、)减速比范围一级速比（3 4 5 8 10）二级速比（9 12 15 16 20 25 32 40 64）三级速比（60 80 100 120 160 200 256 320 512）枫信精密行星减速机在主要行业应用1、在数控卧式车床上的应用2、在数控立式车床上的应用3、在数控磨床上的应用4、在机床回转刀塔上的应用5、在数控回转刀架上的应用6、在数控齿轮倒棱机上应用7、在数控滚齿机上的应用8、在数控插齿机上应用9、在数控磨齿机床上应用10、在加工中心设备上应用11、在数控绗磨机上应用12、在数控插床上应用13、在数控电动缸设备上应用14、在汽车检测设备上应用15、在数控印刷机上应用16、在陶瓷印刷设备上应用17、在瓦楞纸箱设备上应用18、在数控喷绘设备上应用19、在数控印染印花设备上应用20、在数控激光雕刻机上应用21、在数控等离子或火焰切割机加工设备上应用22、在数控等离子或火焰切割机上应用23、在木工雕刻设备上应用24、在数控弯管机上应用25、在数控手术设备上应用26、在地面或舰船雷达上应用27、在车载雷达上应用28、在数控橡胶设备上应用29、在数控鞋楦机上应用30、在数控轴承加工设备上应用31、在数控压力设备上应用32、在数控绣花设备上应用33、在数控食品机械（香肠包装机）上应用34、在数控螺丝拧紧机上应用35、在关节机械人上应用36、在数控直行机械手上应用37、在数控声像设备上应用38、在数控弹簧设备上应用39、在数控单晶或多晶炉设备上应用40、在晶体切割设备上应用41、在数控锂电池涂布设备上应用42、在数控纸巾设备上应用43、在数控包装设备上应用44、在数控软包装设备上应用45、在数控灌装设备上应用46、在数控PCB加工设备上应用47、在纺织印染设备上应用48、在数控柔版印刷设备上应用49、在高速绣花机上应用50、在传动机械（如浮法玻璃生产线）上应用51、在注塑机上的应用52、在数控水射流设备上的应用53、在数控植毛机上应用54、在数控生物反应器上应用55、在数控纸巾包装设备上应用56、在数控弯刀机上应用57、在激光焊缝检验设备上应用58、在数控LED分检设备上的应用59、在数控门窗加工设备上应用60、在数控观测仪上的应用61、在数控轧机上的应用62、在数控冲淬卷生产线上的应用63、在数控旋转阀控制系统上的应用64、在数控连铸设备上的应用65、在数控精密移动平台上的应用一级速比：3，4，5, 7，10;回程间隙：4-6arcmin二级速比：9，15，16，20，25, 28 30, 35, 40, 50, 70, 100;回程间隙：6-8arcmin三级速比：64, 80, 100, 125, 150, 175, 200, 250, 350, 400, 500, 700, 1000 ;回程间隙：7-10arcmin应用范围:CNC 龙门铣床/ CNC 龙门磨床CNC 综合加工机/ CNC深孔加工机CNC 落地搪床/ CNC钻孔机CNC 龙门刨床/ CNC 冲床CNC 重型卧车.立车产业机械包装机械/ 印刷机/ 攻牙机纺织机械/ 弯管机/ 弯板机木工机/ 吹瓶机/ 雕刻机充填机/ 射出成型机/ CNC弹簧机雷射切割机/ 雷射焊接机工厂自动化工业半导体机械设备/ 光电面板机械手臂/ 自动仓储运搬系统医疗产业/ 金属表面处理设备。
