如何选配电气火灾监控探测用剩余电流互感器1、剩余电流互感器一次回路过孔尺寸针对不同电流等级的电气线路,剩余电流互感器的电性能要求是相同的,只是一次回路过孔尺寸不同。
圆形电缆使用圆形窗口互感器时可以参考如下方案搭配(额定电流/过孔直径):16~100A/45mm;100~250A/80mm;250~400A/100mm;400A~800A/150mm;800~1500A/200mm。
2、开合式和闭合式剩余电流互感器在结构上,目前有开合式和闭合式两种。
开合式剩余电流互感器可以在线缆敷设完成后再安装,对后期施工的电气火灾监控工程尤为方便,精度和稳定性稍低且价格较高,随着技术的发展,目前优质开合式剩余电流互感器的精度和稳定性已经可以非常接近闭合式的了。
闭合式剩余电流互感器性能稳定,但安装时必须穿线,适合在配电柜内预装。
3、互感器的重量随着新技术新材料的应用,互感器的轻量化是必然趋势。
4、剩余电流互感器的平衡性国标GB14287.2-2014相对于旧版国标,对剩余电流式电气火灾监控探测器的平衡性提出了严格的要求,而探测器的平衡性可以说完全由剩余电流互感器的平衡性性能决定。
目前市场上宣称符合新国标的开合式剩余电流互感器,往往只符合国标GB14287.2-2014附录A 的要求,绝大多数不能符合整机平衡性的要求,整机仍然无法通过相关国家认证。
因技术要求极高,市场上极少有符合国标GB14287.2-2014平衡性要求的开合式剩余电流互感器出售。
经专利文献调查,涉及开合式剩余电流互感器平衡性的发明专利有二个:一个是2016年申请的,通过在电缆上缠绕软磁屏蔽片的方法来满足国标GB14287.2-2014的平衡性要求;一个是2020年申请的,通过改变互感器的制造技术来满足国标GB14287.2-2014的平衡性要求。
剩余电流互感器原理
剩余电流互感器是一种用来检测电力系统中的剩余电流的装置。
其工作原理是基于剩余电流互感器中的铁芯和绕组之间的电磁感应。
该互感器的铁芯由导磁材料制成,通常是矩形或环形的形状。
绕组由漆包线绕制而成,并连接在电流互感器的输入和输出端口。
当通过互感器的主导线中有电流流过时,主导线中的电流产生的磁场会通过铁芯传递到绕组中。
在绕组中产生的磁场会引起互感器的输出端口产生感应电流。
剩余电流互感器的工作原理是利用互感器的铁芯和绕组之间的磁场感应。
当电力系统中存在剩余电流时,主导线中的电流会通过互感器产生一个磁场。
这个磁场会通过铁芯传递到绕组中,从而在互感器的输出端口产生一个感应电流。
通过测量输出端口的感应电流,可以确定电力系统中的剩余电流的大小。
这样可以及时发现并排除电力系统中的漏电问题,以保证电力系统的安全运行。
需要注意的是,在使用剩余电流互感器时,还需要配备相应的电流测量仪表来显示和记录感应电流的数值。
此外,为了确保测量的准确性,还需要根据实际情况调整互感器的参数和配置。
剩余电流动作保护装置的作⽤及⼯作原理剩余电流动作保护装置的结构原理如图1所⽰。
其结构⼀般包括W--检测元件(剩余电流互感器)、A--判别元件(剩余电流脱机器)、B--执⾏元件(机械开关电器或报警装置)、T--试验装置和E--电⼦信号放⼤器(电⼦式)等部分。
检测元件⽤来检测线路中的剩余电流,判别元件把检测剩余电流与预定值相⽐较,当剩余电流达到或超过预定值时,发出⼀个脱扣信号,使执⾏元件断开电路或驱动报警信号。
1、剩余电流保护装置的⼯作原理在正常情况下,电路中没有发⽣⼈⾝电击、设备漏电或接地故障时,剩余电流保护装置通过电流互感器⼀次侧电路的电流⽮量和等于零,即IL1+IL2+IL3+IN=0则电流IL1、IL2、IL3和IN在电流互感器中产⽣磁通的⽮量和等于零,即ΦL1+ΦL2+ΦL3+ΦN=0这样在电流互感器的⼆次线圈中没有感应电压输出,因此剩余电流保护装置保持正常供电。
当电路中发⽣⼈⾝电击、设备漏电、故障接地时,通过设备接地电阻RA有⼀个接地电流IN流过,则通过互感器电流的⽮量和不等于零,为IL1+IL2+IL3+IN≠0剩余电流互感器中产⽣磁通⽮量和也不等于零,即ΦL1+ΦL2+ΦL3+ΦN≠0互感器⼆次回路中有⼀个感应电压输出,此电压直接或通过电⼦信号放⼤器施加在脱扣线圈上,产⽣⼀个⼯作电流。
⼆次回路的感应电压输出随着故障电流的增⼤⽽增⼤,当接地故障电流达到额定值时,脱扣线圈中的电流⾜以推动脱扣机构动作,使主开关断开电路,或使报警装置发出报警信号。
剩余电流互感器⼆次回路输出信号⽐较⼩,⼀般⼩于1mVA。
要直接推动剩余电流脱扣器动作,脱扣器需要很⾼的动作灵敏度,要求其动作功耗在mVA级,这种剩余电流脱扣器⼀般采⽤释放式的电磁结构,结构复杂、⼯艺要求较⾼。
互感器⼆次回路的输出信号,也可以通过⼀个电⼦放⼤器后,施加到脱扣器上,这种情况下对脱扣器的灵敏度要求较低,可以采⽤拍合式的电磁铁或螺管电磁铁,结构简单、⼯艺要求较低。
剩余电流互感器标准导言:剩余电流互感器是一种用于监测和保护电力系统的关键设备。
它能够及时检测到电力系统中的剩余电流,从而减少人身伤害和设备损坏的可能性。
为了确保剩余电流互感器的工作性能和安全性,各国制定了相应的标准。
本文将详细介绍剩余电流互感器标准的要求和应用。
一、剩余电流互感器标准的定义和分类1.1 定义剩余电流互感器是一种电气传感器,能够将剩余电流转换为可测量的信号。
它通常由磁性材料和线圈等组成。
1.2 分类根据测量的对象不同,剩余电流互感器可分为两类:一是用于低压系统的剩余电流互感器,二是用于高压系统的剩余电流互感器。
根据测量方式的不同,剩余电流互感器还可分为非接触式和接触式两种。
二、剩余电流互感器标准的要求2.1 额定电流和精度剩余电流互感器的额定电流应根据实际工作条件进行设定,同时需要在工作范围内保持较高的精度。
一般来说,剩余电流互感器的精度要求应在5%以内。
2.2 频率响应和相位误差剩余电流互感器在工作时需要具备较好的频率响应特性,并且要求相位误差较小。
一般来说,剩余电流互感器的频率响应范围应在20Hz-1kHz之间。
2.3 阻燃性能和绝缘强度剩余电流互感器在工作时可能会受到电弧的影响,因此需要具备良好的阻燃性能和绝缘强度。
一般来说,剩余电流互感器在标准测试条件下应具备一定的阻燃性能,并且绝缘强度应达到一定的标准。
2.4 温度稳定性和湿度适应性剩余电流互感器在不同的工作环境下需要具备稳定的工作性能。
因此,在标准测试条件下,剩余电流互感器的温度稳定性和湿度适应性需要符合相应的要求。
三、剩余电流互感器标准的应用剩余电流互感器广泛应用于电力系统中的监测和保护装置中。
它可以检测到电力系统中的任何剩余电流,并及时触发保护装置的动作,以保护人员和设备的安全。
除了在电力系统中的应用外,剩余电流互感器还可以在工业领域中用于监测电气设备的漏电情况,以及在建筑领域中用于监测电路的漏电情况。
它的应用范围非常广泛,对保障人身安全和防止财产损失起着重要作用。
剩余电流互感器与剩余电流探测器介绍鑫动安电气火灾监控系统使用方法及注意事项电气火灾监控系统主要由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成;主要用于监控电路系统中的剩余电流,从而确定是否有危险发生,并及时预警。
什么是剩余电流,如果在低压配电线路中各相(含中性线N)电流矢量和不为零,那就说明线路中存在剩余电流。
剩余电流探测器的作用就是及时检测到剩余电流,杜绝因为漏电引发的危险。
剩余电流互感器是一个信号检测元件,用来检测一次线路中的剩余电流,一般采用空心式的环形互感器。
安装时,把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。
当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时,通过剩余电流互感器的电流矢量和不为零,剩余电流探测器就采集到该剩余电流信号。
一.电气火灾监控系统在不同的电路系统中的使用方法:1.电气火灾监控系统在TT系统中的使用方法:●剩余电流互感器最好设置在空气开关进线上端,避免将来使用时在下端接线不规范造成误报警。
●A、B、C、N四条线缆必须同时同向穿过剩余电流互互感器,PE 线不得穿过互感器。
●配电箱出线的N线严禁与任何PE线搭接或重复接地,不得在剩余电流互感器前搭接N线●出剩余电流互感器后的线路必须是独立的,不得与保护区域以外的其他线路(配电箱)“共零”或有任何电气连接。
2.电气火灾监控系统在TN-S系统中的使用方法:●保护线PE不得通过剩余电流互感器●N线与PE线不能混用,不得重复接地常见错误接线:●N线与PE线在M点碰接,造成零线重复接地,零线电流分流,没有全部经互感器返回,造成误报警。
●零线绝缘劣化、接头包裹不严、裸线碰地、碰外壳等造成电流分流,属零线漏电报警(图中虚线示意)●施工中N线与PE线混用(或搭错母排),错误将PE线当零线接入,人为造成漏电(图中R负载情形)3.电气火灾监控系统在TN-C系统中的使用方法:●应将TN-C系统改造成TN-C-S系统后在接线●应在剩余电流互感器前分出PE线(图中虚线),即剩余电流互感器应该接在N线与PE线分开部分4.电气火灾监控系统在IT系统中的使用方法:由于IT系统自行成一个封闭系统,在特殊情况下使用,且安全性能高;一般在IT 系统中,不采用剩余电流探测器作为人身电击和电气火灾的保护措施。
剩余电流互感器原理剩余电流互感器是一种用于测量电网中剩余电流的设备。
在电力系统中,剩余电流指的是电流通过绝缘故障或接地故障产生的电流。
剩余电流互感器能够将这种电流转化为与之成正比的信号,以供测量和保护设备使用。
剩余电流互感器的原理基于电磁感应现象。
当电流通过导线时,会产生一个磁场。
根据法拉第电磁感应定律,当导线周围的磁场发生变化时,会在导线中产生感应电动势。
剩余电流互感器利用这一原理,在电力系统中安装主线圈和副线圈,主线圈中通过主电流,而副线圈中则通过剩余电流。
当主电流为零时,副线圈中的剩余电流会引起副线圈中的感应电动势。
感应电动势的大小与剩余电流成正比。
因此,通过测量副线圈中的感应电动势,可以得到剩余电流的大小。
剩余电流互感器的主要特点是精度高、响应快、结构简单。
其测量范围广泛,可以覆盖从几十安培到几千安培的电流。
同时,剩余电流互感器的响应速度非常快,可以在毫秒级别内检测到剩余电流的变化。
这使得剩余电流互感器在保护设备中具有重要的作用。
剩余电流互感器的应用主要集中在电力系统的绝缘监测和故障保护方面。
在绝缘监测方面,剩余电流互感器可以检测到绝缘故障引起的剩余电流,从而及时采取措施进行绝缘修复,避免事故的发生。
在故障保护方面,剩余电流互感器可以检测到接地故障引起的剩余电流,从而及时切断故障电路,保护电力设备和人身安全。
需要注意的是,剩余电流互感器在使用时需要满足一定的安装要求。
首先,剩余电流互感器应该正确连接在电力系统的相应位置,以确保能够准确测量剩余电流。
其次,剩余电流互感器的额定电流应该与电力系统中的电流匹配,以确保测量的准确性。
此外,剩余电流互感器还需要定期检修和校验,以确保其正常工作。
剩余电流互感器利用电磁感应原理,测量电力系统中的剩余电流。
它具有精度高、响应快、结构简单等特点,广泛应用于电力系统的绝缘监测和故障保护中。
在使用剩余电流互感器时,需要注意安装要求和定期维护,以确保其正常工作。
什么是剩余电流_什么是剩余电流保护器_剩余电流断路器怎么调什么是剩余电流剩余电流,是指低压配电线路中各相(含中性线)电流矢量和不为零的电流。
通俗讲当用电侧发生了事故,电流从带电体通过人体流到大地,使主电路进出线中的电流I相和I中的大小不相等,此时电流的瞬时矢量合成有效值称为剩余电流。
1、剩余电流产生原因建筑物内的导线使用年久失修,其绝缘层老化破损。
建筑物内导线安装施工不规范,如导线不穿阻燃管,直接埋于墙内或置于桁架上。
导线施工质量粗糙,偷工减料,使用钢管穿线时钢管内壁刮伤导线绝缘层。
娱乐场所等公共活动场所在进行二次装修时,乱敷电线,致使各种施工遗留缺隐贴近易燃物;电气设计不当,包括使用者随意增加负荷,造成导线过负荷而发热,导线绝缘层老化失效。
用户内部私拉乱扯线路,架设极不规范。
线路受自然条件影响,如导线碰树,大风吹断导线,空气潮湿导致导线绝缘水平下降等。
各种人为的破坏造成断线等。
二、什么是剩余电流保护器在低压电网中安装剩余电流动作保护器(residualcurrentoperatedprotectivedevice,简称为RCD,以下简称剩余电流保护器)是防止人身触电、电气火灾及电气设备损坏的一种有效的防护措施。
世界各国和国际电工委员会通过制订相应的电气安装规程和用电规程在低压电网中大力推广使用剩余电流动作保护器。
1、剩余电流保护器的基本原理RCD的主要特性如上图:其铁芯包绕了一电气回路的全部载流导体,在磁芯内产生的磁通在一瞬间都与这些导体电流的算术和有关;在一方向流过的电流假设为正(I1),则在相反方向流过的电流就为负(I2)。
在无故障的正常回路中I1+I2=0,在磁芯内没有磁通,线圈内的电动势为零。
接地故障电流Id穿过磁芯流向故障点,但却经大地或经TN系统的保护线返回电源。
穿过磁芯的诸导体的电流因此不再平衡,电流差在磁芯内产生了磁通。
此电流被称作“剩余”电流,这一原理也被认作“剩余电流”原理。
鑫动安电气火灾监控系统使用方法及注意事项电气火灾监控系统主要由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成;主要用于监控电路系统中的剩余电流,从而确定是否有危险发生,并及时预警。
什么是剩余电流,如果在低压配电线路中各相(含中性线N)电流矢量和不为零,那就说明线路中存在剩余电流。
剩余电流探测器的作用就是及时检测到剩余电流,杜绝因为漏电引发的危险。
剩余电流互感器是一个信号检测元件,用来检测一次线路中的剩余电流,一般采用空心式的环形互感器。
安装时,把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。
当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时,通过剩余电流互感器的电流矢量和不为零,剩余电流探测器就采集到该剩余电流信号。
一.电气火灾监控系统在不同的电路系统中的使用方法:1.电气火灾监控系统在TT系统中的使用方法:●剩余电流互感器最好设置在空气开关进线上端,避免将来使用时在下端接线不规范造成误报警。
●A、B、C、N四条线缆必须同时同向穿过剩余电流互互感器,PE线不得穿过互感器。
●配电箱出线的N线严禁与任何PE线搭接或重复接地,不得在剩余电流互感器前搭接N线●出剩余电流互感器后的线路必须是独立的,不得与保护区域以外的其他线路(配电箱)“共零”或有任何电气连接。
2.电气火灾监控系统在TN-S系统中的使用方法:●保护线PE不得通过剩余电流互感器●N线与PE线不能混用,不得重复接地常见错误接线:●N线与PE线在M点碰接,造成零线重复接地,零线电流分流,没有全部经互感器返回,造成误报警。
●零线绝缘劣化、接头包裹不严、裸线碰地、碰外壳等造成电流分流,属零线漏电报警(图中虚线示意)●施工中N线与PE线混用(或搭错母排),错误将PE线当零线接入,人为造成漏电(图中R负载情形)3.电气火灾监控系统在TN-C系统中的使用方法:●应将TN-C系统改造成TN-C-S系统后在接线●应在剩余电流互感器前分出PE线(图中虚线),即剩余电流互感器应该接在N线与PE线分开部分4.电气火灾监控系统在IT系统中的使用方法:由于IT系统自行成一个封闭系统,在特殊情况下使用,且安全性能高;一般在IT 系统中,不采用剩余电流探测器作为人身电击和电气火灾的保护措施。

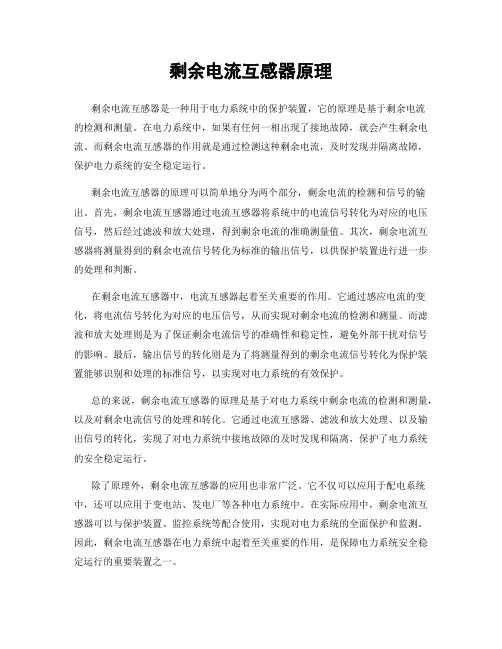

剩余电流互感器原理剩余电流互感器是一种用于电力系统中的保护装置,它的原理是基于剩余电流的检测和测量。
在电力系统中,如果有任何一相出现了接地故障,就会产生剩余电流。
而剩余电流互感器的作用就是通过检测这种剩余电流,及时发现并隔离故障,保护电力系统的安全稳定运行。
剩余电流互感器的原理可以简单地分为两个部分,剩余电流的检测和信号的输出。
首先,剩余电流互感器通过电流互感器将系统中的电流信号转化为对应的电压信号,然后经过滤波和放大处理,得到剩余电流的准确测量值。
其次,剩余电流互感器将测量得到的剩余电流信号转化为标准的输出信号,以供保护装置进行进一步的处理和判断。
在剩余电流互感器中,电流互感器起着至关重要的作用。
它通过感应电流的变化,将电流信号转化为对应的电压信号,从而实现对剩余电流的检测和测量。
而滤波和放大处理则是为了保证剩余电流信号的准确性和稳定性,避免外部干扰对信号的影响。
最后,输出信号的转化则是为了将测量得到的剩余电流信号转化为保护装置能够识别和处理的标准信号,以实现对电力系统的有效保护。
总的来说,剩余电流互感器的原理是基于对电力系统中剩余电流的检测和测量,以及对剩余电流信号的处理和转化。
它通过电流互感器、滤波和放大处理、以及输出信号的转化,实现了对电力系统中接地故障的及时发现和隔离,保护了电力系统的安全稳定运行。
除了原理外,剩余电流互感器的应用也非常广泛。
它不仅可以应用于配电系统中,还可以应用于变电站、发电厂等各种电力系统中。
在实际应用中,剩余电流互感器可以与保护装置、监控系统等配合使用,实现对电力系统的全面保护和监测。
因此,剩余电流互感器在电力系统中起着至关重要的作用,是保障电力系统安全稳定运行的重要装置之一。
综上所述,剩余电流互感器是一种基于剩余电流检测和测量原理的保护装置,通过电流互感器、滤波和放大处理、以及输出信号的转化,实现了对电力系统中接地故障的及时发现和隔离。
它的应用范围广泛,对电力系统的安全稳定运行起着至关重要的作用。

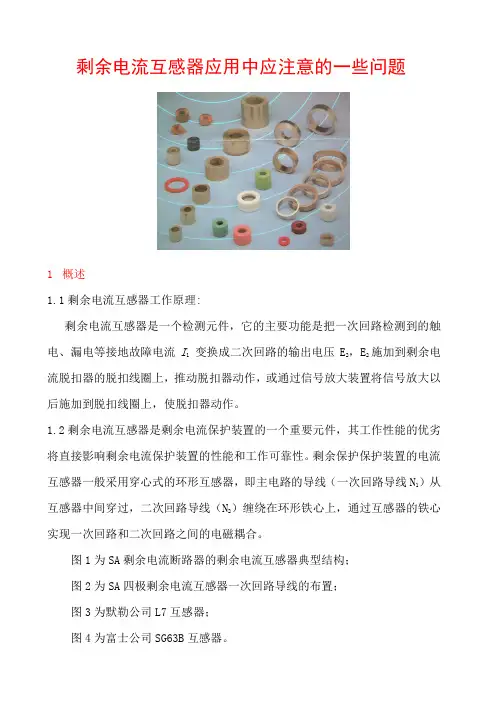

剩余电流互感器应用中应注意的一些问题1概述1.1剩余电流互感器工作原理:剩余电流互感器是一个检测元件,它的主要功能是把一次回路检测到的触电、漏电等接地故障电流I1 变换成二次回路的输出电压E2,E2施加到剩余电流脱扣器的脱扣线圈上,推动脱扣器动作,或通过信号放大装置将信号放大以后施加到脱扣线圈上,使脱扣器动作。
1.2剩余电流互感器是剩余电流保护装置的一个重要元件,其工作性能的优劣将直接影响剩余电流保护装置的性能和工作可靠性。
剩余保护保护装置的电流互感器一般采用穿心式的环形互感器,即主电路的导线(一次回路导线N1)从互感器中间穿过,二次回路导线(N2)缠绕在环形铁心上,通过互感器的铁心实现一次回路和二次回路之间的电磁耦合。
图1为SA剩余电流断路器的剩余电流互感器典型结构;图2为SA四极剩余电流互感器一次回路导线的布置;图3为默勒公司L7互感器;图4为富士公司SG63B互感器。
1 屏蔽2 罩壳3 屏蔽4 罩壳5 铁心6 屏蔽7 绝缘片 8 环氧树脂 9 二次回路(N2)引出线 10 试验回路引出线图1 剩余电流互感器的典型结构1 一次回路导体2 剩余电流互感器图2 互感器一次回路导体的布置图3 默勒公司L7互感器图4 富士公司SG63B互感器2.剩余电流互感器的几何形状及结构形式2.1几何形状:图5为圆形互感器;图6为椭圆形互感器。
图5圆形互感器图6椭圆形互感器2.2结构形式图5卷绕结构形式图7叠片结构形式图7叠片结构形式3.剩余电流互感器的材料3.1剩余电流互感器的材料一般选用高导磁率、低矫顽力的软磁材料:①高导磁率:当原边流过微小的电流时,就能在次级产生较大的输出电压。
②低矫顽力:由于剩余电流断路器可能会遇到单相对地短路的情况,此时的剩余电流值高于I△n的几千倍,甚至几万倍。
经大电流冲击后,互感器铁芯已经达到饱和,但由于剩磁的影响,在单相对地短路电流消失后,互感器铁芯的工作点并不返回原点。
如果,互感器铁芯材料的剩磁强度Br与矫顽力Hc 都很大,那么当输入一个微弱的电流不足以克服Hc,消除Br的影响时,如此时再检测到一般的剩余电流信号,则二次回路输出电压会减小,灵敏度下降,甚至于拒动。
剩余电流互感器工作原理
剩余电流互感器是一种用于监测和测量电力系统中的剩余电流的设备。
其工作原理主要基于法拉第电磁感应定律。
当电力系统中存在剩余电流时,剩余电流互感器的主绕组将通过戴在电力系统中的电流传感器捕获电流信号。
主绕组所输入的电流信号通过互感作用,将信号转换成次级绕组上的较低电流信号。
电流信号经过次级绕组后,可以被电流采集设备读取。
具体而言,剩余电流互感器通常由多个绕组组成,其中一个是主绕组,负责捕获电流信号,而其他绕组则是次级绕组。
主绕组中通过电流传感器输入的电流信号在通过互感作用后,会在次级绕组上产生比主绕组更小的电流信号。
这样,次级绕组上的电流信号就可以被较低功率的电流采集设备读取和测量。
剩余电流互感器的工作原理还受到电流传感器的影响。
电流传感器通常是采用霍尔元件或电阻器来感测电流,并将电流信号转化为电压或其它形式的信号。
这样,当电流传感器感测到电力系统中存在剩余电流时,它会通过主绕组将电流信号提供给次级绕组,从而实现测量和监测剩余电流的功能。
总的来说,剩余电流互感器通过主绕组和次级绕组之间的互感作用,将电力系统中的剩余电流转化为次级绕组上的较低电流信号,并通过电流采集设备进行读取和测量。
这种原理使得剩余电流互感器成为电力系统中重要的保护和监测设备。
剩余电流互感器工作原理剩余电流互感器(或称为剩余电流保护器)是一种用于检测和保护电力系统中的漏电故障的设备。
它主要用于直流系统、高压直流输电系统和配电系统中,能够监测并及时切断发生漏电故障的电路,以防止电气事故的发生。
剩余电流互感器的工作原理基于电流平衡原理。
当电路中发生漏电故障时,漏电电流流入地或其他介质中,导致回路总电流不平衡。
剩余电流互感器通过检测回路中的剩余电流,判断电流是否平衡,从而确定是否存在漏电故障。
剩余电流互感器通常由互感器和继电器两部分组成。
互感器是剩余电流的传感器,通过电流互感作用将回路中的剩余电流转化为相应的电压信号。
继电器则是负责对互感器输出信号进行处理和判断,当检测到回路中的剩余电流超出设定值时,继电器会触发切断装置,切断故障回路。
具体来说,剩余电流互感器的工作过程如下:1. 剩余电流检测:当电力系统中的回路发生漏电故障时,漏电电流流入地或其他介质中,导致回路总电流不平衡。
剩余电流互感器通过互感作用,将漏电电流转化为相应的电压信号。
互感器中的一侧绕组通过回路的主回路电流,另一侧绕组则绕回路中的剩余电流。
由于电流变压器的互感作用,即一侧绕组中的电流变化,会在另一侧绕组中感应出相应的电压变化。
2. 信号处理:互感器输出的电压信号经过信号处理电路进行滤波、放大等处理,以保证信号的稳定和可靠性。
经过处理后的信号会传送到继电器中进行进一步判断和控制。
3. 故障判断和控制:继电器通过比较互感器输出信号与设定值的大小,判断是否存在漏电故障。
如果互感器输出的信号超过设定值,继电器会触发切断装置,切断故障回路,以避免进一步的电气事故发生。
同时,继电器还可以发送报警信号,以便及时通知相关人员处理故障。
需要注意的是,剩余电流互感器在使用过程中需要根据系统的具体要求进行合理的选择和调整。
对于不同电流等级和敏感度要求的电力系统,需要选择合适的互感器型号和设定值,以保证故障检测的准确性和可靠性。
此外,在安装和使用过程中,需要遵循相关的安全操作规程,以确保设备的正常工作和运行。
