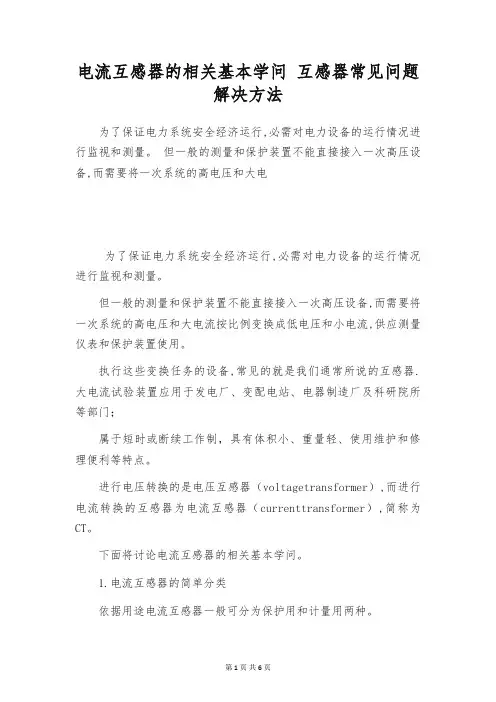

电流互感器的相关基本学问互感器常见问题解决方法为了保证电力系统安全经济运行,必需对电力设备的运行情况进行监视和测量。

但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电为了保证电力系统安全经济运行,必需对电力设备的运行情况进行监视和测量。

但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供应测量仪表和保护装置使用。

执行这些变换任务的设备,常见的就是我们通常所说的互感器.大电流试验装置应用于发电厂、变配电站、电器制造厂及科研院所等部门；属于短时或断续工作制，具有体积小、重量轻、使用维护和修理便利等特点。

进行电压转换的是电压互感器（voltagetransformer）,而进行电流转换的互感器为电流互感器（currenttransformer）,简称为CT。

下面将讨论电流互感器的相关基本学问。

1.电流互感器的简单分类依据用途电流互感器一般可分为保护用和计量用两种。

两者的区分在于计量用互感器的精度要相对较高，另外计量用互感器也更简单饱和，以防止发生系统故障时大的短路电流造成计量表计的损坏。

依据对暂态饱和问题的不同处理方法，保护用电流互感器又可分为P类和TP类。

P（protection，保护）类电流互感器不特别考虑暂态饱和问题，仅按通过互感器的大稳态短路电流选用互感器，可以允许显现确定的稳态饱和；而对暂态饱和引起的误差紧要由保护装置本身实行措施防止可能显现的错误动作行为（误动或拒动）。

TP（transientprotection，暂态保护）类电流互感器要求在严重的暂态条件下不饱和，互感器误差在规定范围内，以保证保护装置的正确动作。

对于其它类型的互感器，比如光互感器，电子式电流互感器等实际应用还很少，因此这里不作介绍。

2.电流互感器的饱和前面我们讲到电流互感器的误差紧要是由励磁电流Ie引起的。

正常运行时由于励磁阻抗较大，因此Ie很小，以至于这种误差是可以疏忽的。

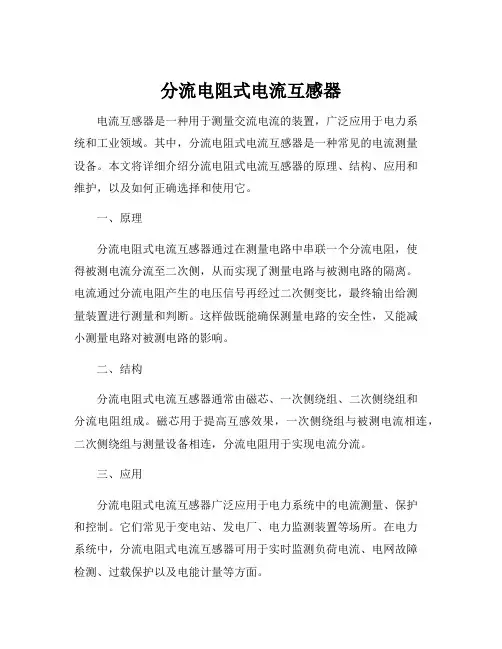

分流电阻式电流互感器电流互感器是一种用于测量交流电流的装置，广泛应用于电力系统和工业领域。

其中，分流电阻式电流互感器是一种常见的电流测量设备。

本文将详细介绍分流电阻式电流互感器的原理、结构、应用和维护，以及如何正确选择和使用它。

一、原理分流电阻式电流互感器通过在测量电路中串联一个分流电阻，使得被测电流分流至二次侧，从而实现了测量电路与被测电路的隔离。

电流通过分流电阻产生的电压信号再经过二次侧变比，最终输出给测量装置进行测量和判断。

这样做既能确保测量电路的安全性，又能减小测量电路对被测电路的影响。

二、结构分流电阻式电流互感器通常由磁芯、一次侧绕组、二次侧绕组和分流电阻组成。

磁芯用于提高互感效果，一次侧绕组与被测电流相连，二次侧绕组与测量设备相连，分流电阻用于实现电流分流。

三、应用分流电阻式电流互感器广泛应用于电力系统中的电流测量、保护和控制。

它们常见于变电站、发电厂、电力监测装置等场所。

在电力系统中，分流电阻式电流互感器可用于实时监测负荷电流、电网故障检测、过载保护以及电能计量等方面。

四、维护正确的维护可以延长分流电阻式电流互感器的使用寿命，提高测量精度。

以下是一些建议：1. 定期检查互感器的绝缘性能，避免产生漏电现象。

2. 定期校准互感器的测量精度，确保其准确性。

3. 避免互感器长时间超负荷运行，以防止温度过高损坏设备。

4. 定期清洁互感器，防止灰尘和污物附着。

5. 对于损坏的互感器，应及时维修或更换。

五、选择和使用选择合适的分流电阻式电流互感器应考虑以下因素：1. 测量范围：确保互感器的额定测量范围符合实际需求。

2. 准确性：选择具有较高准确性的互感器，以提高测量结果的可靠性。

3. 绝缘性能：确保互感器的绝缘性能符合安全要求。

4. 安装和连接便捷性：选择易于安装和连接的互感器，以减少安装困难和连接错误。

5. 可靠性和稳定性：选择具有良好可靠性和稳定性的互感器，以确保长期稳定运行。

总之，分流电阻式电流互感器是一种关键的电流测量装置，它与电力系统的安全和稳定运行密切相关。

电流互感器的原理和应用介绍电流互感器（Current Transformer，缩写为CT）是一种常用的电力测量仪表，用于测量和监测电力系统中的电流。

它的原理是通过电磁感应现象将大电流变换为小电流，从而方便测量和保护电力系统。

电流互感器的工作原理是基于法拉第电磁感应定律。

当通过主绕组的电流变化时，会在次级绕组中产生电动势，进而产生次级电流。

电流互感器的主绕组通常由导线或导体制成，由电力系统中的电流所通过。

次级绕组则与测量仪表相连接，输出与主绕组电流成比例的次级电流。

电流互感器主要包括铁芯和绕组两部分。

铁芯的作用是增强磁路，提高磁感应强度，以确保电流互感器的测量精度和线性度。

绕组则是通过电流互感器的主绕组和次级绕组来实现电流的变换。

主绕组的匝数较多，一般为电力系统中的高电流线路，次级绕组的匝数比较少，一般为测量仪表的输入端。

次级绕组的匝数与主绕组的比例关系决定了电流互感器的变比。

电流互感器具有广泛的应用领域。

其主要用途之一是电力系统中的电流测量。

在低电流测量领域，电流互感器比直接连接测量仪表更为安全和方便。

同时，电流互感器也能够保护电力系统的设备和人员，当电流超过预设的阈值时，可以触发保护装置进行断电操作。

电流互感器还可用于电能计量。

在工业和商业用电中，电能计量是非常重要的，它影响到能源消费、费用计算以及电力负荷管理。

电流互感器可以将高电流线路转换为低电流，使得电能计量仪表能够进行准确的测量。

此外，电流互感器也常用于电力负荷监测和电力系统的故障检测。

通过安装电流互感器在电力系统中的关键部位，可以实时监测电流的波动和电力负荷的变化，为电力系统的运维和管理提供关键数据。

同时，电流互感器也可用于故障检测，当电流异常或超载时，其次级绕组输出的电流信号会触发保护装置进行相应的处理。

总结一下，电流互感器是电力系统中常用的测量和保护设备，它通过电磁感应原理将高电流变换为低电流，从而方便测量和保护。

电流互感器的主要应用包括电流测量、电能计量、电力负荷监测和故障检测等。

1.电压互感器1.1电压互感器的型号说明(J)□□□□□□产品代号中字母锁代表的意义，第一个字母：J：电压互感器第二个字母：相数和安装型式：D－“单相” C－“瓷”箱式S－三相 F－分列式第三个字母：绝缘型式J－油浸式 C－串级式X－带剩余电压绕组 G－干式Z－浇注式 K－塑料壳式第四个字母：结构型式B－带补偿线圈 J－接地保护即带零序电压绕组W－三相五柱式特殊用途字母：GY－高原地区用 W－污秽地区用TA－干热带地区用 TH－湿热带地区用2.电流互感器2.1电流互感器型号(L)□□□□□□产品代号中的第一个字母代表的意思：L－电流互感器第二个字母：一组线圈型式D－贯穿单匝式F－贯穿复匝式M－母线式S-三相Q－线圈式安装型式A－穿墙式B－支持式Z－支座式R－装入式绝缘型式C－瓷绝缘其他型式C－手车式J－接地保护Y－低压第三个字母：绝缘型式Z－浇注绝缘C－瓷绝缘J－树脂浇注K－塑料浇注结构型式W－户外式M－母线式G－改进式Q－加强式其他型式X－小体积柜用S－手车柜用D－差动保护用第四哥字母、第五个字母：结构型式或用途（产品代号）Q－加强式L－铝线圈D－差动保护用J－加大容量用B－保护用特殊用途字母：GY－高原地区用W－污秽地区用TA－干热带地区用TH－湿热带地区用ZH－组合型（与隔离开关配合）(2)准确度等级测量用电流互感器：测量用电流互感器有一般用途和特殊（S类）用途。

要求在工作电流变化较大时作准确计量可选用S类电流互感器。

电能计量仪表与一般测量仪表在满足准确度等级的情况下，可共用一个二次绕组。

标准准确度等级为0.1、0.2、0.5、1、3和5级；共特殊用途的为0.2S和0.5S级。

保护用电流互感器：（分为两类）1）P类（意为保护）该类电流互感器的准确限值是由一次电流为稳态对称电流时的复合误差或励磁性拐点来确定。

TP类（意为暂态保护）该类电流互感器的准确限值是考虑一次电流中同时存在周期分量和非周期分量，并按某种规定的暂态工作循环时的峰值误差来确定的。

110kv分段电流互感器110kV分段电流互感器是电力系统中常用的一种电器设备，用于测量和监测电网中的电流。

本文将从以下几个方面介绍110kV分段电流互感器的原理、结构、应用以及未来发展趋势。

一、110kV分段电流互感器的原理110kV分段电流互感器是基于电磁感应原理工作的，通过电流在导体中产生的磁场感应出电压信号，进而测量电流大小。

在110kV电力系统中，电流较大，因此需要使用分段电流互感器来进行测量。

分段电流互感器将大电流分段成多个小电流，通过多个互感器进行测量，准确地反映了电流的变化。

二、110kV分段电流互感器的结构110kV分段电流互感器由互感器本体、绝缘罩、绝缘支撑、连接导线等组成。

互感器本体一般由铁芯、绕组、外壳等部分构成。

铁芯是互感器的核心部分，它能够集中和引导磁场，使其通过绕组。

绕组是由导线绕制而成，通过互感作用将电流的变化转化为电压的变化。

外壳则起到保护互感器内部部件的作用，同时也能够防止外部环境对互感器的影响。

三、110kV分段电流互感器的应用110kV分段电流互感器广泛应用于电力系统中，主要用于测量和监测电网中的电流。

通过测量电流的大小和变化，可以实时了解电网的运行状态，为电力系统的运维提供重要的参考依据。

分段电流互感器由于可以将大电流分段测量，能够提高测量的准确性和灵活性，因此被广泛应用于变电站、配电房等电力设施中。

四、110kV分段电流互感器的未来发展趋势随着电力系统的不断发展和智能化的推进，对电流互感器的要求也在不断提高。

未来，110kV分段电流互感器有望实现更高的测量精度、更广的测量范围和更低的功耗。

同时，随着数字化技术的不断应用，分段电流互感器将与其他智能设备相连接，形成互联网化的电力系统，实现更高效、更可靠的电力运行。

110kV分段电流互感器是电力系统中重要的测量设备，通过电磁感应原理实现对电流的测量。

其结构简单，应用广泛，为电力系统的运维提供了重要的支持。

未来，随着技术的不断进步，分段电流互感器有望实现更高的测量精度和更广的应用范围，为电力系统的智能化发展做出更大的贡献。

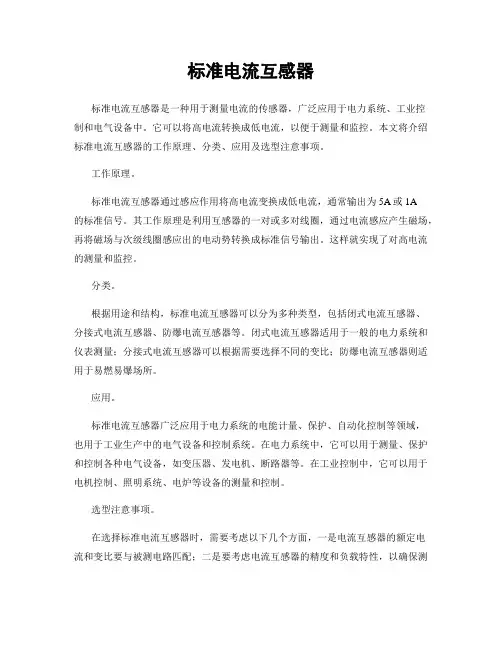

标准电流互感器标准电流互感器是一种用于测量电流的传感器，广泛应用于电力系统、工业控制和电气设备中。

它可以将高电流转换成低电流，以便于测量和监控。

本文将介绍标准电流互感器的工作原理、分类、应用及选型注意事项。

工作原理。

标准电流互感器通过感应作用将高电流变换成低电流，通常输出为5A或1A的标准信号。

其工作原理是利用互感器的一对或多对线圈，通过电流感应产生磁场，再将磁场与次级线圈感应出的电动势转换成标准信号输出。

这样就实现了对高电流的测量和监控。

分类。

根据用途和结构，标准电流互感器可以分为多种类型，包括闭式电流互感器、分接式电流互感器、防爆电流互感器等。

闭式电流互感器适用于一般的电力系统和仪表测量；分接式电流互感器可以根据需要选择不同的变比；防爆电流互感器则适用于易燃易爆场所。

应用。

标准电流互感器广泛应用于电力系统的电能计量、保护、自动化控制等领域，也用于工业生产中的电气设备和控制系统。

在电力系统中，它可以用于测量、保护和控制各种电气设备，如变压器、发电机、断路器等。

在工业控制中，它可以用于电机控制、照明系统、电炉等设备的测量和控制。

选型注意事项。

在选择标准电流互感器时，需要考虑以下几个方面，一是电流互感器的额定电流和变比要与被测电路匹配；二是要考虑电流互感器的精度和负载特性，以确保测量的准确性和稳定性；三是要考虑电流互感器的绝缘强度和耐受能力，以确保其在恶劣环境下的可靠性和安全性。

结论。

标准电流互感器作为电力系统和工业控制中重要的测量和监控装置，具有广泛的应用前景。

通过了解其工作原理、分类、应用及选型注意事项，可以更好地选择和使用标准电流互感器，提高电力系统的安全性和稳定性，提高工业生产的效率和质量。

总结。

标准电流互感器是电力系统和工业控制中不可或缺的重要组成部分，它通过将高电流转换成低电流，实现了对电流的测量和监控。

在选择和使用标准电流互感器时，需要考虑其工作原理、分类、应用及选型注意事项，以确保其在电力系统和工业生产中的可靠性和稳定性。

电流互感器型号及主要参数1.HSCT系列电流互感器-额定电流：5A、10A、20A、30A等-出口信号：4～20mA、0～5V、0～10V等（可定制）-频率范围：50Hz/60Hz-额定负载：10VA～100VA-分度精度：0.2、0.5-额定短时热电电流：30～60倍额定电流-绝缘电压：3kV～6kV-结构形式：直插式、组合式、分体式等2.LPCT系列电流互感器-额定电流：100A、200A、400A、600A等-出口信号：0～5V、4～20mA等（可定制）-工作电压：600VAC-频率范围：50Hz/60Hz-额定负载：0.5VA～10VA-分度精度：0.2、0.5-载流元件材料：硅钢片-环境温度：-10℃～+60℃3.TQ系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～1A、0～5A等（可定制）-频率范围：50Hz/60Hz-额定负载：1.5VA～10VA-分度精度：0.2、0.5、1.0-静态误差：±0.1%～±2.5%-绝缘电压：2.5kV～6kV4.SCT系列电流互感器-额定电流：50A、100A、200A、400A等-出口信号：0～5A、0～20mA等（可定制）-频率范围：50Hz/60Hz-额定负载：1.25VA～20VA-分度精度：0.2、0.5、1.0-额定短路电流：80倍额定电流-静态误差：±0.2%～±3%-绝缘电压：3kV～6kV-安装方式：直插式、分体式等以上仅是几个常见的电流互感器型号及其主要参数，实际市场上还有很多其他型号和规格的电流互感器可供选择。

在选择合适的电流互感器时，需要根据具体的应用场景和要求，综合考虑其额定电流、出口信号、频率范围、额定负载、分度精度、耐压等参数。

一、电流互感器结构原理欧阳歌谷（2021.02.01）1普通电流互感器结构原理电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

其工作原理与变压器基本相同，一次绕组的匝数(N1)较少，直接串联于电源线路中，一次负荷电流()通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流()；二次绕组的匝数(N2)较多，与仪表、继电器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路，见图1。

图1普通电流互感器结构原理图由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比：。

电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

2穿心式电流互感器结构原理穿心式电流互感器其本身结构不设一次绕组，载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。

二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图2。

图2穿心式电流互感器结构原理图由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比：。

式中I1——穿心一匝时一次额定电流；n——穿心匝数。

3特殊型号电流互感器3.1 多抽头电流互感器。

这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。

它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图3。

图3多抽头电流互感器原理图例如二次绕组增加两个抽头，K1、K2为100/5，K1、K3为75/5，K3、K4为50/5等。

此种电流互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换电流互感器，给使用提供了方便。

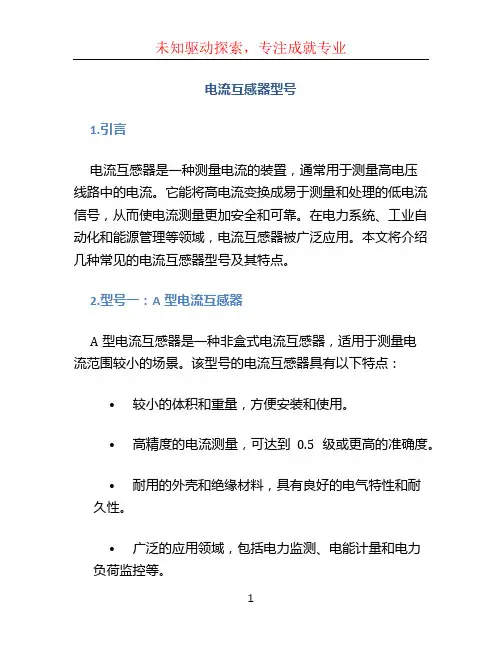

电流互感器型号1.引言电流互感器是一种测量电流的装置，通常用于测量高电压线路中的电流。

它能将高电流变换成易于测量和处理的低电流信号，从而使电流测量更加安全和可靠。

在电力系统、工业自动化和能源管理等领域，电流互感器被广泛应用。

本文将介绍几种常见的电流互感器型号及其特点。

2.型号一：A型电流互感器A型电流互感器是一种非盒式电流互感器，适用于测量电流范围较小的场景。

该型号的电流互感器具有以下特点：•较小的体积和重量，方便安装和使用。

•高精度的电流测量，可达到0.5级或更高的准确度。

•耐用的外壳和绝缘材料，具有良好的电气特性和耐久性。

•广泛的应用领域，包括电力监测、电能计量和电力负荷监控等。

3.型号二：B型电流互感器B型电流互感器是一种盒式电流互感器，适用于测量电流较大的场景。

该型号的电流互感器具有以下特点：•大功率载流能力，适用于高电流负荷测量。

•直接安装在高压线路上，无需额外的连接线。

•宽频率响应范围，适用于不同频率的电流测量。

•高精度的电流测量，通常可达到0.2级或更高的准确度。

4.型号三：C型电流互感器C型电流互感器是一种带有通信功能的电流互感器，具有智能化的特点。

该型号的电流互感器具有以下特点：•内置通信模块，可与监测系统或控制系统进行数据传输和远程监测。

•支持多种通信协议，包括Modbus、Profibus和Ethernet等。

•提供丰富的电流和状态信息，可以实时监测电流值、温度和报警状态等。

•可以远程调节互感器的参数和工作模式，提高了操作和维护的灵活性。

5.型号四：D型电流互感器D型电流互感器是一种光纤电流互感器，利用光纤传输信号进行电流测量。

该型号的电流互感器具有以下特点：•光纤传输的信号具有高抗干扰性，能够在恶劣的电磁环境中稳定工作。

•较高的频率响应能力，可适应高频电流信号的测量需求。

•光纤传输的信号具有较高的可靠性和安全性，不易受到损坏和干扰。

•适用于特殊场合，如核电站、化工厂和高雷电环境等。

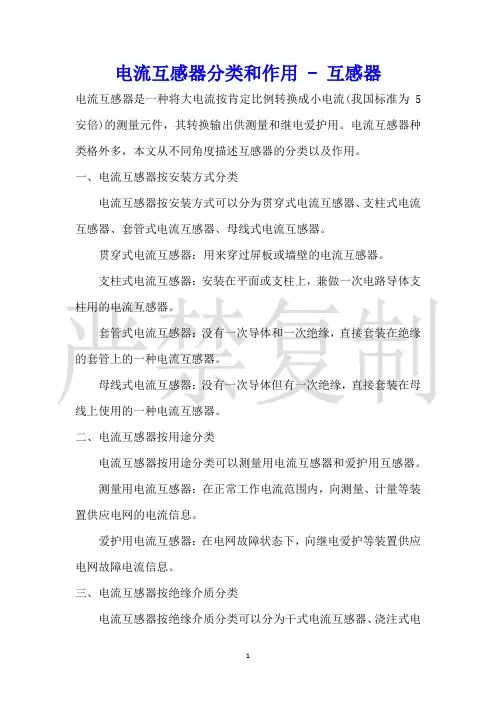

电流互感器分类和作用 - 互感器电流互感器是一种将大电流按肯定比例转换成小电流(我国标准为5安倍)的测量元件，其转换输出供测量和继电爱护用。

电流互感器种类格外多，本文从不同角度描述互感器的分类以及作用。

一、电流互感器按安装方式分类电流互感器按安装方式可以分为贯穿式电流互感器、支柱式电流互感器、套管式电流互感器、母线式电流互感器。

贯穿式电流互感器：用来穿过屏板或墙壁的电流互感器。

支柱式电流互感器：安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器。

套管式电流互感器：没有一次导体和一次绝缘，直接套装在绝缘的套管上的一种电流互感器。

母线式电流互感器：没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器。

二、电流互感器按用途分类电流互感器按用途分类可以测量用电流互感器和爱护用互感器。

测量用电流互感器：在正常工作电流范围内，向测量、计量等装置供应电网的电流信息。

爱护用电流互感器：在电网故障状态下，向继电爱护等装置供应电网故障电流信息。

三、电流互感器按绝缘介质分类电流互感器按绝缘介质分类可以分为干式电流互感器、浇注式电流互感器、油浸式电流互感器、气体绝缘电流互感器。

干式电流互感器：由一般绝缘材料经浸漆处理作为绝缘。

浇注式电流互感器：用环氧树脂或其他树脂混合材料浇注成型的电流互感器。

油浸式电流互感器：由绝缘纸和绝缘油作为绝缘，一般为户外型，目前我国在各种电压等级均为常用。

气体绝缘电流互感器：主绝缘由气体构成的电流互感器。

四、电流互感器按电流变换原理分类电流互感器按变换原理分类可以为电磁式电流互感器和光电式电流互感器。

电磁式电流互感器：依据电磁感应原理实现电流变换的电流互感器。

光电式电流互感器：通过光电变换原理以实现电流变换的电流互感器。

五、电流互感器按电流比变换分类电流互感器按电流比变换分类可以分为单电流比电流互感器、多电流比电流互感器和多个铁芯电流互感器。

单电流比电流互感器：即一、二次绕组匝数固定，电流比不能转变，只能实现一种电流比变换的互感器。

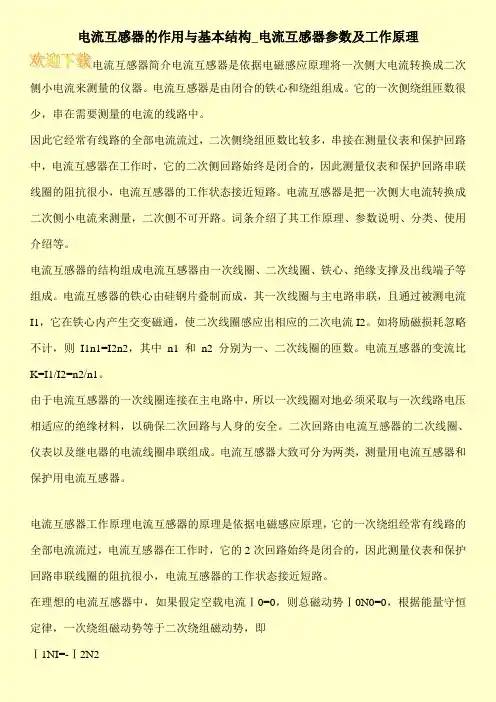

电流互感器的作用与基本结构_电流互感器参数及工作原理电流互感器简介电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中。

因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。

词条介绍了其工作原理、参数说明、分类、使用介绍等。

电流互感器的结构组成电流互感器由一次线圈、二次线圈、铁心、绝缘支撑及出线端子等组成。

电流互感器的铁心由硅钢片叠制而成，其一次线圈与主电路串联，且通过被测电流I1，它在铁心内产生交变磁通，使二次线圈感应出相应的二次电流I2。

如将励磁损耗忽略不计，则I1n1=I2n2，其中n1和n2分别为一、二次线圈的匝数。

电流互感器的变流比K=I1/I2=n2/n1。

由于电流互感器的一次线圈连接在主电路中，所以一次线圈对地必须采取与一次线路电压相适应的绝缘材料，以确保二次回路与人身的安全。

二次回路由电流互感器的二次线圈、仪表以及继电器的电流线圈串联组成。

电流互感器大致可分为两类，测量用电流互感器和保护用电流互感器。

电流互感器工作原理电流互感器的原理是依据电磁感应原理，它的一次绕组经常有线路的全部电流流过，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

在理想的电流互感器中，如果假定空载电流Ⅰ0=0，则总磁动势Ⅰ0N0=0，根据能量守恒定律，一次绕组磁动势等于二次绕组磁动势，即Ⅰ1NI=-Ⅰ2N2。

大电流互感器模块类型
大电流互感器模块主要有两种类型，闭合式大电流互感器和分
裂式大电流互感器。

闭合式大电流互感器是指整个互感器线圈都包围在一个铁芯中，通常用于直流或低频交流测量。

闭合式大电流互感器结构简单，安
装方便，但由于铁芯的饱和效应，不适合用于高频测量。

分裂式大电流互感器包括两部分，传感器和信号处理模块。

传
感器部分包括一个或多个线圈，用于感应电流，并通常通过夹在电
流导体周围的开口来安装。

信号处理模块负责接收传感器产生的信号，并进行放大、滤波和线性化处理，输出给测量仪表或控制系统。

分裂式大电流互感器适用于高精度、高频率和大电流测量，但安装
和使用相对复杂一些。

除了闭合式和分裂式大电流互感器之外，根据其用途和特点，
还可以有不同的分类方式，比如按照测量范围分为低电流、中电流
和高电流互感器；按照输出信号类型分为模拟输出和数字输出互感器；按照安装方式分为插装式和壁挂式互感器等等。

总的来说，大电流互感器模块的类型多种多样，选择合适的类型需要根据具体的应用场景和要求来进行综合考虑。

电流互感器开口三角形的作用电流互感器开口三角形的作用，这话一说出来，听起来就挺高大上的。

但是，咱们不妨把它简单化聊聊，让大家听得懂，也能觉得有趣。

电流互感器，听名字就觉得有点神秘，其实它就是一种测量电流的设备，能把大电流变成小电流，方便咱们的仪表去读取。

你想啊，直接测量高电流可不是闹着玩的，安全问题得放在第一位。

开口三角形又是什么鬼呢？其实这就是电流互感器连接方式的一种，就像咱们生活中的一把钥匙，开口三角形的设计能让设备更加灵活，安装的时候就能省不少事儿。

说白了，就是让电流互感器的工作更顺畅，像在滑冰一样，不带一丝阻碍。

我就想，开口三角形这玩意儿就像是一位优秀的调解员。

想象一下，如果电流互感器没有它，电流就像是一场无序的舞会，大家都踩来踩去，根本没法儿齐步走。

可是，有了开口三角形，电流就能在这舞会上好好地跳舞，不至于乱成一团。

想想看，咱们生活中也经常遇到这种情况，能把一堆事情整理得井井有条，总是让人倍感轻松。

开口三角形的作用可不仅仅是提供一种连接方式，更是为了降低测量误差，增强系统的稳定性。

这就像是你在赛场上，脚下的草坪越平整，跑起来才更顺畅，表现也会更好。

它的设计简直就是为了解决这些棘手的问题。

咱们说，科技的发展让生活变得更简单，这个设计就是个活生生的例子。

可以想象一下，如果没有这样的设计，咱们的电力系统会有多混乱，简直是让人不敢想象。

很多朋友可能会问，这种设计有啥好处呢？好处可多着呢！开口三角形的结构让它在不同的应用场景中都能灵活应对，既能适应高电压的场合，又能在低电压的环境下稳稳当当地工作。

简直是个多面手，谁用谁知道！它还能降低设备的损耗，提高整体效率，长此以往，不仅能节省开支，还能减少维护的麻烦，真是一举两得！再说了，电流互感器开口三角形的存在，也有助于我们进行精准的电力监测。

就好比你在大街上走路，路边有个大叔给你指路，告诉你前面左转、右转，帮助你避开那些绕远路的烦恼。

有了这个小巧妙的设计，咱们在电力监测方面就能轻松搞定，瞬间让工作变得简单许多。

电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。

字母符号含义如下：第一位字母：L——电流互感器。

第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。

第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。

第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。

字母后面的数字一般表示使用电压等级。

例如：LMK－0.5S型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。

LA－10型，表示使用于额定电压10kV电路的穿墙式电流互感器。

电流互感器型号及主要参数参考应用一、电流互感器型号：第一字母：L—电流互感器第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V —结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W —与微机保护专用第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG第五数字：电压等级产品序号二、主要技术术要求2.1 额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。

额定容量可以用视在功率V.A表示，也可以用二次额定负荷阻抗Ω表示。

2.2 一次额定电流定义：允许通过电流互感器一次绕组的用电负荷电流。

用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为 0.1～50000A。

电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。

2.3 二次额定电流：允许通过电流互感器二次绕组的一次感应电流。

2.4 额定电流比(变比)：一次额定电流与二次额定电流之比。

电流互感器的类型作用外形及内部结构下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电流互感器的类型、作用、外形及内部结构一、引言电流互感器是电力系统中常见的重要组件之一，它承担着将高电流转换成可测量的小电流信号的关键任务。

电流互感器规格型号及原理| 电流互感器的常见故障及使用原则电流互感器简介：电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。

电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中。

因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。

电流互感器规格型号：第一字母：L---电流互感器；第二字母：A---穿墙式；Z---支柱式；M---母线式；D---单匝贯穿式；V---结构倒置式；J---零序；接地检测用；W---抗污秽；R---绕组裸露式；第三字母：Z---环氧树脂浇注式；C---瓷绝缘；Q---气体绝缘介质；W---与微机保护专用；第四字母：B---带保护级；C---差动保护；D---D级；Q---加强型；J---加强型ZG；第五数字：电压等级产品序号。

电流互感器原理：在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。

为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。

电流互感器就起到电流变换和电气隔离作用[1] 。

对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。

对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。

微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。

微型电流互感器也有人称之为“仪用电流互感器”。

（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。

）电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。

电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。

开口式电流互感器工作原理说起来这开口式电流互感器啊，可真是个有意思的物件儿。

咱们平时在电力系统里头，要量量那大电流，还真少不了它。

要说它的工作原理，嘿，还挺简单，但里头那门道儿，却也不容小觑。

先说说它长啥样吧。

你瞧，它就跟个铁环似的，但可不是个完整的环，中间有那么个开口。

铁环里头绕着一圈圈线，那叫绕组，分一次绕组和二次绕组。

这铁环啊，一般都是铁磁材料做的，磁性强，能感应到电流产生的磁场。

咱们都知道，电流流过导线，周围就会形成磁场，对吧？这开口式电流互感器，就是利用了这个原理。

你把导线穿过它那个开口，电流一流过，嘿，磁场就形成了。

这磁场啊，就像个无形的大手，抓住那铁环，把它磁化了。

然后啊，这铁环里的磁场，就感应到二次绕组上了。

二次绕组里的电流，就跟着一次绕组里的电流变化，只不过数值小了点儿。

这就跟变压器似的，把高电流变成了低电流，方便咱们测量。

有一次啊，我碰到个电工老张，他跟我说起这开口式电流互感器。

老张啊，那可是个老电工了，经验丰富得很。

他说：“这玩意儿好啊，不用断电就能装，省事儿多了。

”我问他咋装，他给我比划了一下，说：“就这么一打开，套上去，再合上，拧上螺丝，就成了。

”我听着，觉得确实挺简单的。

老张还跟我说了个事儿。

说是有次他们工厂要改造低压配电系统，得测三相电流。

要是用闭口式电流互感器，那可得费老鼻子劲了，得拆铜排，得停电，得折腾好几个小时。

但用了开口式电流互感器，嘿，一个电工，半个小时就搞定了。

这效率，可不是盖的。

所以说啊，这开口式电流互感器，别看它长得不起眼，作用可大了去了。

它就像咱们电力系统里的一个小帮手，默默无闻地工作着，却帮咱们解决了不少大问题。

每次看到它，我心里头就琢磨，这玩意儿是怎么想出来的呢？真是佩服那些发明它的人啊。

说到这，我突然想起个事儿。

有次我在书店里翻书，看到一本讲电磁感应的书，里头就有这开口式电流互感器的原理。

我当时一看，嘿，这不就是我平时用的那玩意儿嘛。

书上说得可详细了，什么法拉第电磁感应定律，什么电流互感器的变比，我看得那叫一个津津有味。
