5.1通风与空调工程识图根据国家?暖通空调制图标准?〔GB/T50114—2000〕的有关内容，对与通风空调施工图相关的一些规定进行阐述。
图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。
(1)风道风道代号常按表5.1表示。
对于自定义风道在相应图面中另行说明。
风道、阀门及附件常用图例见表5.2。

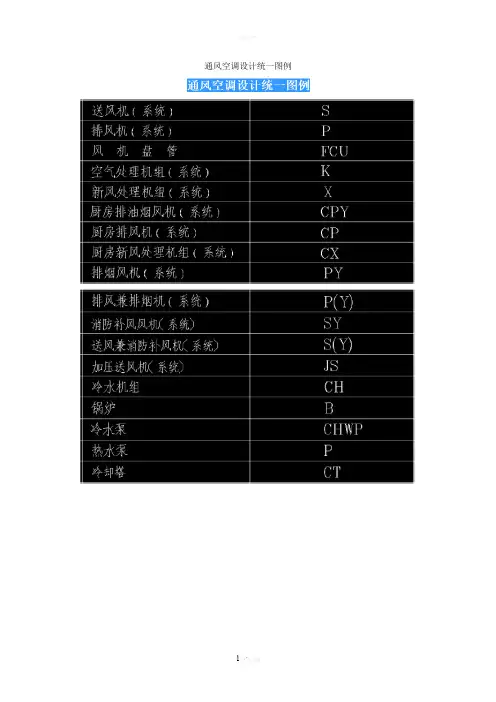

表5.1 风道代号(2)通风空调设备通风空调设备常用图例见表5.3 。
通风与空调施工图包括图纸目录、选用图集〔纸〕目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。
(1)设计施工说明通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。
②设计标准室外气象参数，夏季和冬季的温湿度及风速。
室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。
③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。
对空调装置提出安装要求。
④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。
⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。
⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。
(2)平面图和剖面图平面图表示各层和各房间的通风〔包括防排烟〕与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。
包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。
(3)风管系统图表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。
与平面图结合可说明系统全貌。
(4)工艺图〔原理图〕一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员对整个水系统或制冷工艺有全面了解原理图〔即工艺流程图〕可不按比例绘制。

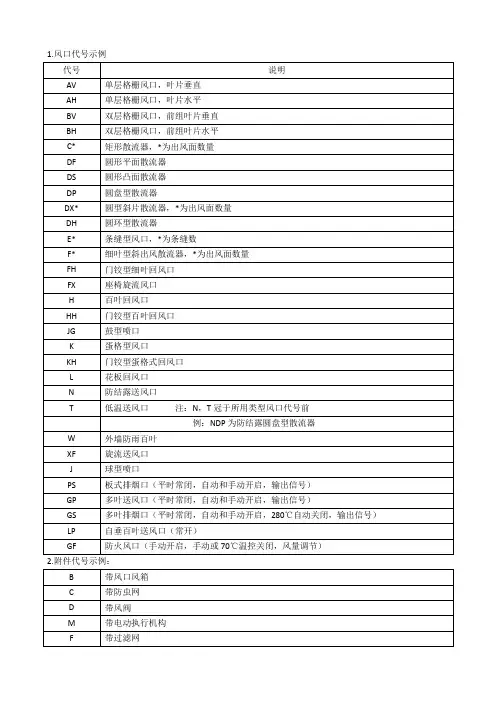

1.风口代号示例2.附件代号示例：AH—单层格栅风口，叶片水平BV—双层格栅风口，叶片垂直C*—矩形散流器，*为出风面数量DF —圆形平面散流器DS —圆形凸面散流器DP —圆盘型散流器DX*—圆型斜片散流器，*为出风面数量DH —圆环型散流器E*—条缝型风口，*为条缝数F*—细叶型斜出风散流器，*为出风面数量FH—门铰型细叶回风口用途与特性：在细叶风口的基础上增加一个边框和特制门锁及铰链，使用时用手轻拨门栓，即可打开，有利于安装和与过滤网的清洗。
亦可作检修门配套使用。
关闭时只要将活门推上，两边弹簧门即可自动上锁，常用于客房，大厅的回风口装饰。
FX—座椅旋流风口H—百叶回风口HH—门铰型百叶回风口JG—鼓型喷口K—蛋格型风口KH—门铰型蛋格式回风口L—花板回风口N—防结露送风口T—低温送风口W—外墙防雨百叶XF—旋流送风口蛋格式风口具有独特的格状结构，集送风和装饰于一体，同时它也可作回风和检修口。
蛋格式风口有固定式和活动式两种，活动式蛋格风口同门铰式回风百叶一样，也可配过滤网使用。
J—球型喷口PS—板式排烟口（平时常闭，自动和手动开启，输出信号）安装在走道或防烟前室，无窗房间的排烟系统的排烟口处，可以吊装在天花板上或安装在侧墙。
功能特点：1、平时常闭，控制中心DC24V电信号，排烟口迅开启。
2、远距离手动开启（控制缆绳不超过6米）。
3、远距离手动复位。
4、输出开启动作信号，联锁相关设备。
5、板式排烟口不具有打开后烟气温度达280度时重新关闭的功能。
GP—多叶送风口（平时常闭，自动和手动开启，输出信号）GS—多叶排烟口（平时常闭，自动和手动开启，280℃自动关闭，输出信号）做法与结构完全一样。
楼上两位我想他们应该不熟悉这两种设备的作用。
多叶送风口：一般设在建筑物的楼梯间或走廊，平时常闭，DC24V直流电信号打开，由通风机往这些区域输送新风；多叶排烟口：它同样装在这些场所，功能也一样，不同之处在于它是将楼梯间或走廊里的烟气排向外部。
