线切割机工操作规程

线 切 割 设 备 操 作 规 程

编制：解震 审核：徐敏波 批准：郭彬

一、设备操作前的准备

1、 打开循环水阀，对加工工件进行冷却，尽量降低加工工件温度，避免切割丝在加工工件时断裂，以保障人员安全。

2、 确认循环水水量充足，水位在水标刻度值的2/3以上。

3、 确认润滑油杯油位在2/3刻度以上，设备运行前应将油杯手柄操作5~8次保证润滑良好。

4、 电源柜中的电源总开关及各控制开关处于“ON”状态，此时电源指示灯亮。

二、 设备的操作

1、 操作面板的认识（如右图）

A、各指示灯及开关仪表介绍：【红色急停按钮】无论何时按压此按钮，设备就会立即停止。【运丝启停】按运丝启停ON、OFF钮后，运丝电机启动、停止运转。【水泵启停】在运丝电机运转后，按水泵启停ON、OFF钮后，水泵启动、停止运转。【脉冲电源启停按钮】在运丝电机运转后，按脉冲电源启停ON、OFF钮，接通脉冲电源输出回路，此后只要在电脑控制界面启动、停止脉冲电源，机床就开始、停止火花放电。【脉冲宽度选择拨码开关】共有9项可供选择，其数值越大，输出的脉冲宽度越宽。【脉冲间隔选择拨码开关】共有9项可供选择，其数值越大，输出的脉冲间隔越大，电流越小，比较适合切割高厚度的零件。【脉冲电源选择开关】控制面板上共有电流选择开关8个，操作者可按需要选择开关的数量。【电流表】用来指示切割零件时的电流值及切割稳定度。【电压表】用来指示切割零件时的加工电压 线 切 割 设 备 操 作 规 程

编制：解震 审核： 批准： 三、设备的关机

1、操作【脉冲电源启停】按钮，使机床停止火花放电；

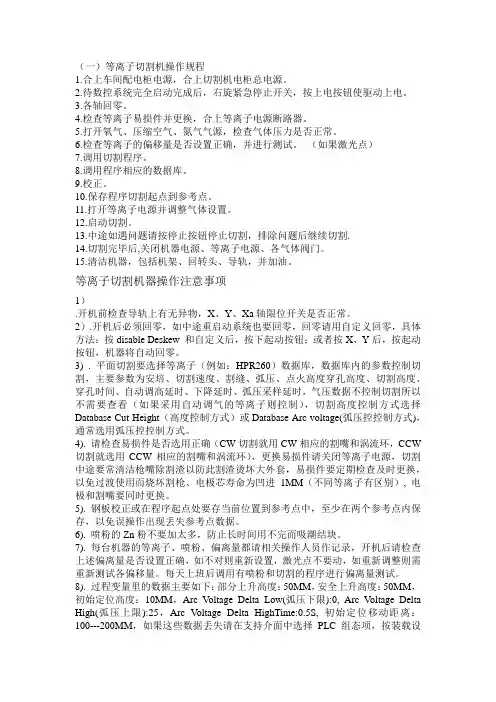

（一）等离子切割机操作规程

1.合上车间配电柜电源，合上切割机电柜总电源。

2.待数控系统完全启动完成后，右旋紧急停止开关，按上电按钮使驱动上电。

3.各轴回零。

4.检查等离子易损件并更换，合上等离子电源断路器。

5.打开氧气、压缩空气、氮气气源，检查气体压力是否正常。

6.检查等离子的偏移量是否设置正确，并进行测试。 （如果激光点）

7.调用切割程序。

8.调用程序相应的数据库。

9.校正。

10.保存程序切割起点到参考点。

11.打开等离子电源并调整气体设置。

12.启动切割。

13.中途如遇问题请按停止按钮停止切割，排除问题后继续切割.

14.切割完毕后,关闭机器电源、等离子电源、各气体阀门。

15.清洁机器，包括机架、回转头、导轨，并加油。

等离子切割机器操作注意事项

1）

.开机前检查导轨上有无异物，X、Y、Xa轴限位开关是否正常。

2）.开机后必须回零，如中途重启动系统也要回零，回零请用自定义回零，具体方法：按disable Deskew 和自定义后，按下起动按钮；或者按X、Y后，按起动按钮，机器将自动回零。

3) . 平面切割要选择等离子（例如：HPR260）数据库，数据库内的参数控制切割，主要参数为安培、切割速度、割缝、弧压、点火高度穿孔高度、切割高度、穿孔时间、自动调高延时、下降延时、弧压采样延时，气压数据不控制切割所以不需要查看（如果采用自动调气的等离子则控制），切割高度控制方式选择Database Cut Height（高度控制方式）或Database Arc voltage(弧压控控制方式)，通常选用弧压控控制方式。

4). 请检查易损件是否选用正确（CW切割就用CW相应的割嘴和涡流环，CCW切割就选用CCW相应的割嘴和涡流环），更换易损件请关闭等离子电源，切割中途要常清洁枪嘴除割渣以防此割渣烫坏大外套，易损件要定期检查及时更换，以免过渡使用而烧坏割枪、电极芯寿命为凹进1MM（不同等离子有区别）, 电极和割嘴要同时更换。

第 1 页 共 19 页 线切割机安全操作规程有哪些（19篇）

（经典版）

编制人：__________________

审核人：__________________

审批人：__________________

编制单位：__________________

编制时间：____年____月____日

序言

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!

并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!

Download tips: This document is carefully compiled by this editor. I

hope that after you download it, it can help you solve practical problems.

The document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you!

Moreover, our store provides various types of classic sample texts, such

as work reports, contract agreements, insights, speeches, rules and

regulations, job responsibilities, operating procedures, plans, blessings,

and other sample texts. If you want to learn about different sample formats

切割机安全操作规程

1. 目的：

制定切割机安全操作规程，以规范切割机作业人员安全操作。

2. 范围：

适用于切割机作业人员的安全操作

3. 责任：

3.1 设备工程部对本制度实施负责。

3.2 安环部对本制度的监管负责。

4规程内容

4.1.切割前准备

4.1.1 使用前必须认真检查设备的性能，确保各部件的完好性。

4.1.2 电源闸刀开关、锯片的松紧度、锯片护罩或安全挡板进行详细检查，操作台必须稳固，夜间作业时应有足够的照明亮度，接地线牢固可靠。

4.1.3 使用之前，先打开总开关，空载试转几圈，待确认安全无误后才允许启动。

4.2. 切割注意事项

4.2.1 切割机工作时务必要全神贯注，不但要保持头脑清醒，更要理性的操作电动工具。严禁疲惫、酒后或服用兴奋剂、药物之后操作切割机。

4.2.2 电源线路必须安全可靠，严禁私自乱拉，小心电源线摆放，不要被切断。使用前必须认真检查设备的性能，确保各部件完好。

4.2.3 穿好合适的工作服，不可穿过于宽松的工作服，更不要戴首饰或留长发，严禁戴手套及袖口不扣而操作。

4.2.4 加工的工件必须夹持牢靠，严禁工件装夹不紧就开始切割。

4.2.5 严禁在切割片侧面上，修磨工件的毛刺，防止切割片碎裂。

4.2.6 切割时操作者必须偏离切割片正面，并戴好防护眼镜。

4.2.7 严禁使用已有残缺的切割片，切割时应防止火星四溅，并远离易燃易爆物品。

4.2.8 装夹工件时应装夹平稳牢固，防护罩必须安装正确，装夹后应开机空运转检查，不得有抖动和异常噪声。

4.2.9 中途更换新切割片时，不要将锁紧螺母过于用力，防止锯片崩裂发生意外。 4.2.10 必须稳握切割机手把均匀用力垂直下切，而且固定端要牢固可靠。

4.2.11 不得试图切锯无法夹紧的小工件或带棱边严重的型材。

4.2.12 为了提高工作效率。对单支或多支一起锯切之前，一定要做好好辅助性装夹定位工作。

4.2.13 不得进行强力切锯操作，在切割前要待电机转速达到全速即可。
