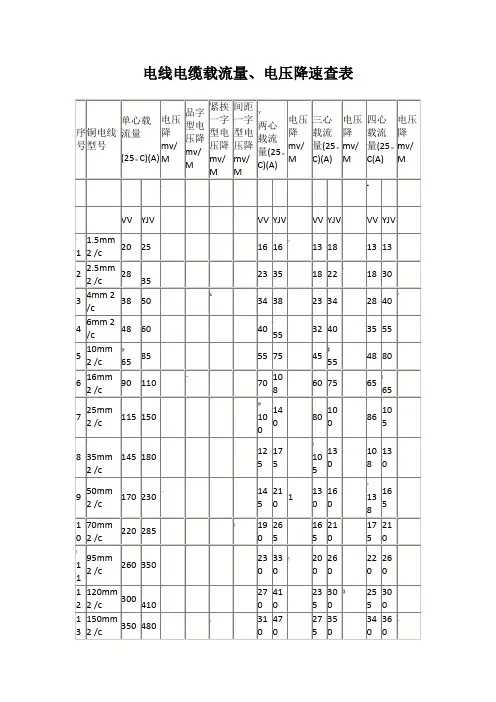

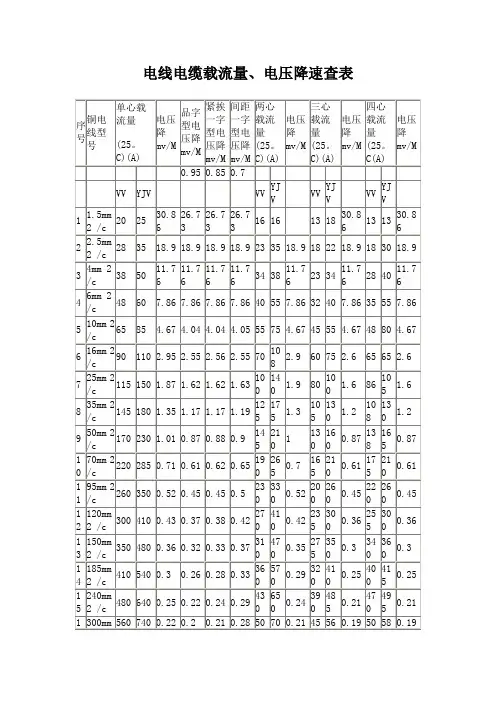

建筑电气常用数据速查表
根据线路敷设方式选配的导线型号表
注：括号内数值仅为北京地区使用
注本表系母线立放的数据。当母线平放且宽度≤63mm时，表中数据应乘以0.95，>63mm 时应乘以0.92。
注：TRJ型线的载流量为计算数据，供使用参考。当本型导线应用在电弧炼钢炉上时，因受热辐射较大，一般按电流密度1.5A/ mm2选择截面。
注：架空电缆导体工作温度90°C，环境温度40°
LJ、HLJ、LGJ型裸铝绞线的载流量（θn=70℃）
BV-105耐热绝缘电线明敷及穿管时持续载流量
注： 1.本电线的聚氯乙烯绝缘中加了耐热增塑剂，线芯允许工作温度可达105℃，适用于高温场所，但要求电线接头用焊接或绞接后表面锡la处理。电线实际允许工作温度还取决于电线与电线及电器接头的允许温度，当接头允许温度为95℃时，表中数据应乘以0.92，85℃时应乘以0.84。
2.BLV-105型铝芯耐热线的载流量可按表中的数据乘以0.78。
3.本表中载流量数据系编者经计算得出，仅供参考。
注半硬塑料管、波纹管的公称管径指外径。
BV、BLV型绝缘线穿半硬塑料管、波纹管管径选择单位：mm
注：半硬塑料管、波纹管的公称管径指外径。
注硬塑料管（重型）的管径指外径。
BV绝缘电线明敷及穿管时持续载流量注：明敷载流量值系根据S>2De(De-电线外径)计算
注硬塑料管（轻型）的管径指外径。
注硬塑料管（重型）的公称管径指外径。
BX绝缘电线明敷及穿管时持续载流量注：明敷载流量值系根据S>2De(De-电线外径)计算
HYV-0.5电话电缆在线槽内允许容纳根数
线槽内电话电缆与电话支线换算
电力电缆穿金属管最小管径
注：适用于三芯、三芯+N及四芯等截面电力电缆。
电力电缆穿金属管最小管径
注：适用于三芯、三芯+N及四芯等截面电力电缆。
电话电线电缆穿管最小管径
不同环境温度下载流量修正系数
不同环境温度下载流量修正系数
电缆ZR-YJV-4*35+1*16-CT-SC50-WC-CC，NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC，3(RVVP-2X1.0/SC20)-FC,WC什么意思？
2011-07-22 10:40:21| 分类：☆冰点学习集| 标签：电缆|字号大中小订阅
ZR-YJV-4*35+1*16-CT-SC50-WC-CC中，ZR：阻燃，YJV：交联聚乙烯铜芯线4*35+1*2.5：4根截面积为35平方毫米和一根2.5平方毫米的芯SC50：电缆穿直径为50的焊接钢管WC：暗敷在墙内CC：暗敷在屋面或顶板内。
NH-BV-2*2.5+BVR-1*2.5-CT-KBG20-WC-CC中NH：耐火BV：聚氯乙烯铜芯线BVR：应该是软线WC：暗敷在墙内CT：桥架KBG为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。
JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。
3(RVVP-2X1.0/SC20)-FC,WC 是指3根（多股软护套铜导线-2芯1平方，焊接钢管20MM）沿地面和墙面暗敷。
BV-3*2.5PC20WC-SCE BV指聚氯乙烯绝缘绝缘电线，3*2.5指3根芯线为2.5平方毫米粗的导线，PC20WC指电线穿φ20的硬塑料管在墙内暗敷，SCE指在吊顶内穿金属管敷设。
电气设计施工图中常用线路敷设方式：
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
RC-镀锌钢管
二，导线敷设方式的表示DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
电缆在空气中并列敷设时载流量修正系数
