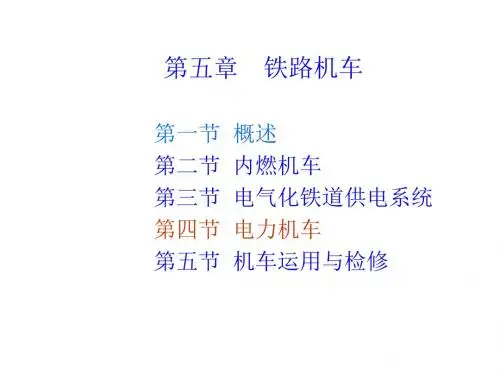

铁道概论第五章 铁路机车

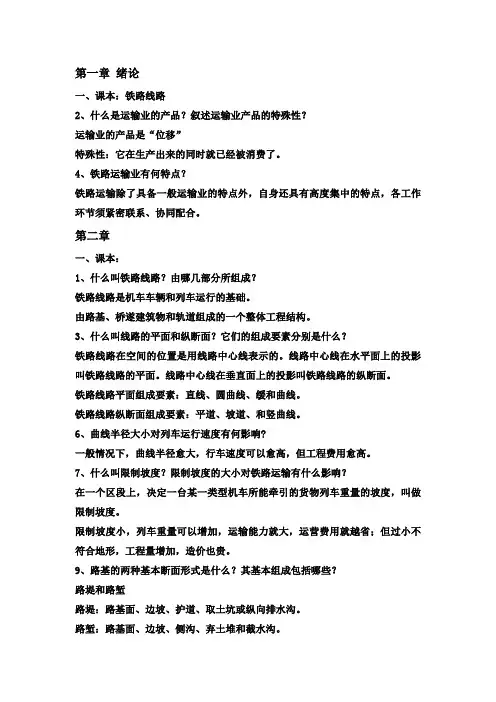

第一章绪论一、课本：铁路线路2、什么是运输业的产品？叙述运输业产品的特殊性？运输业的产品是“位移”特殊性：它在生产出来的同时就已经被消费了。

4、铁路运输业有何特点？铁路运输除了具备一般运输业的特点外，自身还具有高度集中的特点，各工作环节须紧密联系、协同配合。

第二章一、课本：1、什么叫铁路线路？由哪几部分所组成？铁路线路是机车车辆和列车运行的基础。

由路基、桥遂建筑物和轨道组成的一个整体工程结构。

3、什么叫线路的平面和纵断面？它们的组成要素分别是什么？铁路线路在空间的位置是用线路中心线表示的。

线路中心线在水平面上的投影叫铁路线路的平面。

线路中心线在垂直面上的投影叫铁路线路的纵断面。

铁路线路平面组成要素：直线、圆曲线、缓和曲线。

铁路线路纵断面组成要素：平道、坡道、和竖曲线。

6、曲线半径大小对列车运行速度有何影响?一般情况下，曲线半径愈大，行车速度可以愈高，但工程费用愈高。

7、什么叫限制坡度？限制坡度的大小对铁路运输有什么影响？在一个区段上，决定一台某一类型机车所能牵引的货物列车重量的坡度，叫做限制坡度。

限制坡度小，列车重量可以增加，运输能力就大，运营费用就越省；但过小不符合地形，工程量增加，造价也贵。

9、路基的两种基本断面形式是什么？其基本组成包括哪些？路堤和路堑路堤：路基面、边坡、护道、取土坑或纵向排水沟。

路堑：路基面、边坡、侧沟、弃土堆和截水沟。

12、什么叫轨道？其基本组成有哪几部分？轨道指用条形的钢材铺成的供火车、电车等行驶的路线或天体在宇宙间运行的路线。

轨道由钢轨、联结零件、轨枕、道床、防爬设备、道岔组成。

13、我国现行的标准钢轨类型有哪几种？钢轨的标准长度有哪两种？现行的标准钢轨类型有：75kg/m、60kg/m、50kg/m、43kg/m 。

目前我国钢轨的标准长度有25M和12.5M两种。

14、道岔是一种什么设备？普通单开道岔组由哪三大部分组成？道岔是一种使机车车辆能从一股道转入或越过另一股道的线路连接设备。

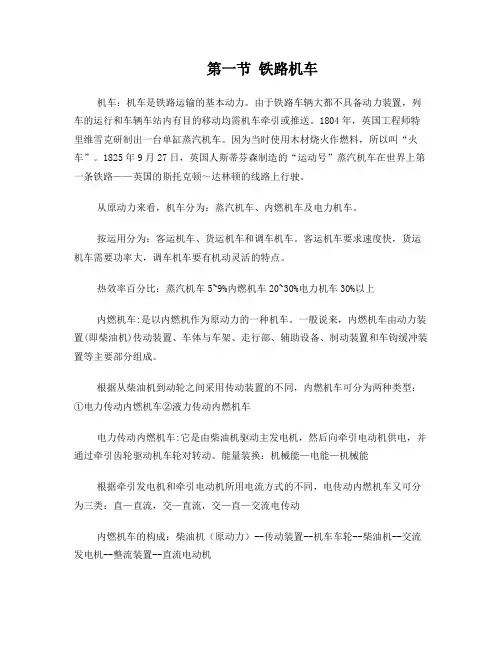

第一节铁路机车机车：机车是铁路运输的基本动力。

由于铁路车辆大都不具备动力装置，列车的运行和车辆车站内有目的移动均需机车牵引或推送。

1804年，英国工程师特里维雪克研制出一台单缸蒸汽机车。

因为当时使用木材烧火作燃料，所以叫“火车”。

1825年9月27日，英国人斯蒂芬森制造的“运动号”蒸汽机车在世界上第一条铁路——英国的斯托克顿～达林顿的线路上行驶。

从原动力来看，机车分为：蒸汽机车、内燃机车及电力机车。

按运用分为：客运机车、货运机车和调车机车。

客运机车要求速度快，货运机车需要功率大，调车机车要有机动灵活的特点。

热效率百分比：蒸汽机车5~9%内燃机车20~30%电力机车30%以上内燃机车:是以内燃机作为原动力的一种机车。

一般说来，内燃机车由动力装置(即柴油机)传动装置、车体与车架、走行部、辅助设备、制动装置和车钩缓冲装置等主要部分组成。

根据从柴油机到动轮之间采用传动装置的不同，内燃机车可分为两种类型：①电力传动内燃机车②液力传动内燃机车电力传动内燃机车:它是由柴油机驱动主发电机，然后向牵引电动机供电，并通过牵引齿轮驱动机车轮对转动。

能量装换：机械能—电能—机械能根据牵引发电机和牵引电动机所用电流方式的不同，电传动内燃机车又可分为三类：直—直流，交—直流，交—直—交流电传动内燃机车的构成：柴油机（原动力）--传动装置--机车车轮--柴油机--交流发电机--整流装置--直流电动机电力机车：电力机车的牵引力是电能，但机车本身没有原动力，而是依靠外部供电系统供应电力，通过机车上的牵引电动机驱动机车运行。

采用电力机车牵引的铁道称为电气化铁道。

电气化铁道由牵引供电系统和电力机车两部分组成。

电力机车在运营上有良好的经济效果，表现如下：1、可制成大功率机车，运输能力大；2、启动快，速度高，爬坡性能好；3、不污染空气,劳动条件好；4、运营费用低；5、可利用多种能源。

电力机车本身不带发电机，靠其顶部升起的受电弓从接触网上取得电能，并转换成机械能牵引列车运行。

第一章绪论复习题1.现代化的交通运输方式主要有哪几种?说明各种运输方式的特点2.简述我国铁路的发展情况。

3.简要说明我国铁路的管理体制结构。

4.结合你所在的专业说明该专业对应的铁路部门的职业道德规范5.查找资料阅读《铁路“十三五”规划》，了解我国铁路的发展方向第二章铁路线路复习题一．填空题1.铁路线路是由( )、( )和( ) 组成的一个整体工程结构。

2.路基依其所处的地形条件不同，有( ) 、( )两种基本形式。

3.路基本体主要由( )和( )两种基本形式。

4桥梁主要由( )、( ) 、( )组成。

5. ( )指设于隧道内两侧边墙上交错养列的后属建筑是为车通过时便于工作入员、行人及运料小车躲避而修建的。

6.铁线路上钢轨与轨枕的连接主要依靠( )联结零件。

7.我国钢轨的标准长度有( )和( )两种。

8.单开道主要由( )、( )、( )组成。

9铁路直线地段的标准轨距是( )。

10.线路平面由( ) ( )和( )组成。

11.线路纵断面由( ) ( )和( )组成。

二、判断题1.路基是指轨道的路基面高于天然地面时，以开挖方式构成。

( )2.铁路线路曲线半径越大，列车所受阻力越小。

( )3.轨距是钢轨头部顶面下16mm范围内两股钢轨工作边之同的最小距高。

( )4.基水设施仅是用来引排地表水。

( )5.常用轨枕材料为钢筋混凝土和木材两种。

( )6.涵洞是用以通过车辆或行人的一种建筑物。

( )7.目前我国钢轨的标准长度有25m和12.5m两种，对于75kgm的钢轨标准长度只有25m一种。

( )8.无缝线路是整条线路无轨缝。

( )9.设置翼轨的目的是防止当列车通过辙叉有害空间时出现轮缘走错辙叉槽而引起脱轨。

( )10.轨道爬行往往引起轨缝不匀、轨枕歪斜等线路病害，因此必须采用有效措施加以防治( )三、简答题1.什么叫铁路线路?2.什么叫缓和曲线?其作用是什么?3.木枕和钢筋混凝土枕各有什么优缺点?4.在铁路沿线为什么要设置线路标志?常见的线路标志有些?5.无缝线路和无砟轨道有什么优点?6.道岔是一种什么设备?请画出普通单开道岔组成图，并标出各部分名称。

第1章绪论交通是指“通过一定的组织管理技术，实现运载工具在公共交通网络上流动的一种经济活动和社会活动”。

运输是指借助公共交通网络及其设施和运载工具，通过一定的组织管理技术，实现人与物空间位移的一种经济活动和社会活动。

交通运输：运载工具在公共交通线网上流动和运载工具上载运人员与物资在两地之间位移这一经济活动和社会活动的总称。

交通运输的劳动工具——运输劳动对象——旅客、货物产品——旅客或货物的位移计量单位：人公里（客）吨公里（货）铁路的发展里程在增加机车车辆在改进速度在提高运量在加铁路运输运量，速度，成本，全天候，安全快捷，环保。

第2章铁路线路铁路线路是机车车辆和列车运行的基础。

铁路线路是由路基、桥隧建筑物和轨道组成的一个整体工程结构。

曲线圆曲线基本组成要素有：曲线半径R，曲线转角α，曲线长L，切线长度T；曲线特点：外轨超高：为了平衡离心力，使内外两股钢轨受力均匀，垂直磨耗均等，旅客不因离心加速度而感到不适，将外轨抬高一定程度。

轨道加宽：为防止轮对被轨道楔住或挤翻钢轨，对于小半径曲线的轨距要适当加宽，以使机车车辆能顺利通过曲线，并使钢轨与车轮间的横向力最小，减少轮轨间的磨耗。

缓和曲线：为了使列车安全、平顺地由直线运行到圆曲线(或由圆曲线运行到直线）而在直线与圆曲线之间设置一个曲率半径逐渐变化的曲线称为缓和曲线。

缓和曲线的特点①缓和曲线半径从∞→R；②运行中列车的离心力逐渐↑；③缓和曲线轨距加宽逐渐↑；④缓和曲线外轨超高逐渐↑。

曲线路段对运营的影响：限制列车运行速度；增加轮轨磨耗；增加轨道设备；增加轨道养护维修费用。

坡变坡点：平道与坡道、坡道与坡道的交点。

坡段：坡度：以坡段终点对起点的高度差与两点之间水平距离的比值。

用千分数表示，有正负之分。

竖曲线：纵断面上的圆曲线。

限制坡度：在这个坡度上，一台机车牵引列车连续上坡运行时，列车运行速度最终能够稳定在机车计算速度的水平上。

（又陡又长）线路标志的类型及设置地点曲线标为曲线的技术参数，在上面标明曲线的有关要素(曲线长度、缓和曲线长度、曲线半径、超高、加宽)。
