全波精密整流电路

8种类型精密全波整流电路及详细分析精密全波整流电路是将交流信号转换为直流信号的一种电路。

下面将介绍8种常见的精密全波整流电路及其详细分析：1.整流电阻式整流电路：这种电路通过一个电阻来限制电流，将输入信号的负半周去掉，输出为纯正半周波信号。

该电路简单且成本较低，但效果不稳定，受负载变化的影响较大。

2.桥式全波整流电路：桥式整流电路是将四个二极管按桥形连接，可以实现将输入信号的负半周反向成正半周输出。

该电路具有高效率、稳定性好且抗干扰能力强的优点，被广泛应用。

3.中点整流电路：中点整流电路是将输入信号通过一个变压器分成两路，然后进行整流，再通过滤波电容和稳压电路来获得稳定的直流输出。

该电路具有较好的稳定性和输出质量，但成本较高。

4.高压全波整流电路：高压全波整流电路是在桥式整流电路的基础上加入一个电压倍压电路，用于输出高压直流。

该电路被广泛应用于高压直流电源。

5.隔离型全波整流电路：隔离型全波整流电路是通过一个变压器将输入的交流信号与输出的直流信号进行电气隔离，以提高安全性和抗干扰能力。

6.双绕组全波整流电路：双绕组全波整流电路是通过两个平衡绕组来实现整流，可以提高转换效率和输出质量，适用于高精度和高要求的应用场景。

7.调谐式全波整流电路：调谐式全波整流电路通过一个调谐电路来实现对输入信号波波数的调谐，并通过滤波电路和稳压电路获得稳定的直流输出。

该电路适用于需要对输入信号进行调谐的场景。

8.双向全波整流电路：双向全波整流电路是将输入信号进行整流后得到一个正半周波信号，然后通过一个功率倍增电路产生一个负半周波信号，最后将两者相加得到完整的全波信号，可以提高输出质量和效率。

总之，不同的精密全波整流电路适用于不同的场景，根据具体要求选择合适的电路可以提高输出质量和效率，满足各种应用需求。

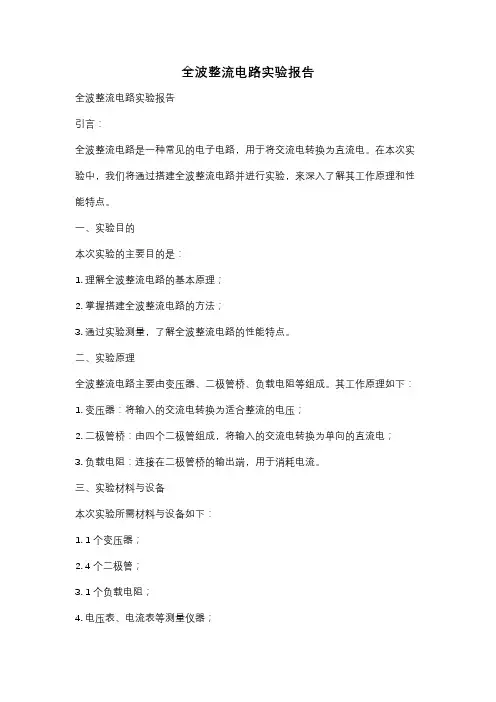

全波整流电路实验报告全波整流电路实验报告引言：全波整流电路是一种常见的电子电路，用于将交流电转换为直流电。

在本次实验中，我们将通过搭建全波整流电路并进行实验，来深入了解其工作原理和性能特点。

一、实验目的本次实验的主要目的是：1. 理解全波整流电路的基本原理；2. 掌握搭建全波整流电路的方法；3. 通过实验测量，了解全波整流电路的性能特点。

二、实验原理全波整流电路主要由变压器、二极管桥、负载电阻等组成。

其工作原理如下：1. 变压器：将输入的交流电转换为适合整流的电压；2. 二极管桥：由四个二极管组成，将输入的交流电转换为单向的直流电；3. 负载电阻：连接在二极管桥的输出端，用于消耗电流。

三、实验材料与设备本次实验所需材料与设备如下：1. 1个变压器；2. 4个二极管；3. 1个负载电阻；4. 电压表、电流表等测量仪器；5. 连接线等实验用具。

四、实验步骤1. 搭建电路：根据实验原理，按照电路图搭建全波整流电路；2. 接通电源：将变压器的输入端接入交流电源，输出端接入电路；3. 测量电压：使用电压表分别测量变压器的输入端和输出端的电压，并记录数据；4. 测量电流：使用电流表测量负载电阻上的电流，并记录数据；5. 观察波形：使用示波器观察输入端和输出端的电压波形，并记录观察结果；6. 分析数据：根据测量数据和波形观察结果，分析全波整流电路的性能特点。

五、实验结果与分析根据实验测量数据和波形观察结果，我们得到以下结论：1. 变压器的输出电压较大，适合用于整流电路；2. 在负载电阻上，电流呈现周期性的正脉冲，表明电流方向已经被正确整流；3. 输出端的电压波形经过整流后，变为单向的直流电；4. 全波整流电路具有较高的效率和较好的稳定性。

六、实验总结通过本次实验，我们深入了解了全波整流电路的工作原理和性能特点。

同时，我们也掌握了搭建全波整流电路的方法，并通过实验测量和观察，验证了理论分析的正确性。

全波整流电路作为一种常见的电子电路，具有广泛的应用前景，对于电力供应、电子设备等领域都有重要的意义。

精密全波整流电路原理1. 前言全波整流电路是电子电路中比较基础的一种。

它的作用是将交流电转换为直流电，是我们日常生活和工作中经常使用到的电路。

其中较为常见的是精密全波整流电路。

2. 精密全波整流电路的结构精密全波整流电路由变压器、四个二极管和负载组成。

变压器是精密全波整流电路的核心，它将高压的交流电转换为较低的交流电，并且改变了交流电的相位，使接下来的整流更加容易实现。

四个二极管中的两个被称为前紧贴二极管，另外两个被称为后松贴二极管。

前紧贴二极管和后松贴二极管的功用是将交流电从两个方向整流成直流电，并将直流电输出至负载。

负载是整个电路输出的重要组成部分，它可以是灯泡、电流表等等。

3. 精密全波整流电路的工作原理在整个电路中，变压器是起到传递交流电到后面的二极管整流器的一个关键组件。

由于变压器中间部位存在磁流链的作用，使得接收到的交流电的大小得到了大幅度的控制。

从理论上讲，变压器绕组中心的两个点之间的电压是相等的。

第一步：在下半个周期中，输入变压器的交流电为正极极性，经变压器调整后，直接流动到后面的后松贴二极管和负载上。

可以理解成经过变压器调整后，我们得到了负载上的正极直流电流。

第二步：在上半个周期中，输入变压器的交流电为负极极性，经过变压器调整后，就可以直接流动到前紧贴二极管和负载上。

可以理解成经过变压器调整后，我们得到了负载上的负极直流电流。

如此反复进行下去，我们就可以得到在负载上来回流动的直流电。

而这也是精密全波整流电路的主要功用。

简单来说，该电路可以实现在任何情况下，保证负载上的电流是单向的直流电，并且电流稳定。

4. 总结作为一种常用的电子电路，精密全波整流电路有着十分重要的意义。

我们在身边到处都可以看到和用到，比如电灯的光源、计算机系统等等。

精密全波整流电路的实际应用对于节约能源，提升产品效率有着十分重要的作用。

当我们完全理解了电路的结构、原理和工作过程，也更能够灵活运用和改进这个电路。

1.第一种得模拟电子书上(第三版442页)介绍得经典电路。

A1用得就是半波整流并且放大两倍,A2用得就是求与电路,达到精密整流得目得。

(R1=R3=R4=R5=2R2)2.第二种方法瞧起来比较简单A1就是半波整流电路,就是负半轴有输出,A2得电压跟随器得变形,正半轴有输出,这样分别对正负半轴得交流电进行整流！(R1=R2)3.第三种电路仿真效果如下:这个电路真就是她妈得坑爹,经过我半天得分析才发现就是这样得结论:Uo=-|Ui|,整出来得电路全就是负得,真想不通为什么作者放到这里,算了先把分析整理一下:当Ui>0得时候电路等效就是这样得放大器A就是同相比例电路,Uo1=(1+R2/R1)Ui=2Ui放大器B就是加减运算电路,Uo2=(1+R2/R1)Ui-(R4/R3)Uo1=-Ui当Ui<0得时候电路图等效如下:放大器A就是电压跟随器,放大器B就是加减运算电路式子整理:Uo2=(1+R4/(R2+R3))Ui- R4/(R2+R3)Ui=Ui以上就是这个电路得全部分析,但就是想达到正向整流得效果就应该把二极管全部反向过来电路与仿真效果如下图所示4.第四种电路就是要求所有电阻全部相等。

这个仿真相对简单。

电路与仿真效果如下计算方法如下:当Ui>0时,D1导通,D2截止(如果真就是不清楚为什么就是这样分析,可以参照模拟电子技术书上对于第一种电路得分析),这就是电路图等效如下(R6就是为了测试信号源用得跟这个电路没有直接得关系,不知道为什么不加这个电阻就仿真不了)放大器A构成反向比例电路,uo1=-ui,这时在放大器B得部分构成加减运算电路,uo2=-uo1=-(-ui)注意:这里放大器B得正相输入端就是相当于接地得,我刚开始一直没有想通,后来明白了,这一条线路上就是根本就没有电流得,根本就没有办法列出方程来。

(不知道这么想就是不就是正确得)当Ui<0得时候,D1截止,D2导通,电路图等效如下:这时就需要列方程了Ui<0时Ui/R1=-(U2/R5+U2/(R2+R3))计算得到U2=-2/3 Ui再根据U2/(R2+R3)=(U0-U2)/R4 得到U0=3/2 U2带入得到U0=-Ui这个电路在网上找到得,加在这里主要就就是感觉与上一个电路有点像,但就是现在分析了一下,这个就是最经典得电路变形,好处还不清楚。

十种运放精密全波整流电路图中精密全波整流电路的名称,纯属本人命的名,只是为了区分;除非特殊说明,增益均按1设计.图1是最经典的电路,优点是可以在电阻R5上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节增益图2优点是匹配电阻少,只要求R1=R2图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3图4的匹配电阻全部相等,还可以通过改变电阻R1来改变增益.缺点是在输入信号的负半周,A1的负反馈由两路构成,其中一路是R5,另一路是由运放A2复合构成,也有复合运放的缺点.图5 和图6 要求R1=2R2=2R3,增益为1/2,缺点是:当输入信号正半周时,输出阻抗比较高,可以在输出增加增益为2的同相放大器隔离.另外一个缺点是正半周和负半周的输入阻抗不相等,要求输入信号的内阻忽略不计图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;要求正负半周增益的绝对值相等,例如增益取2,可以选R1=30K,R2=10K,R3=20K图8的电阻匹配关系为R1=R2图9要求R1=R2,R4可以用来调节增益,增益等于1+R4/R2;如果R4=0,增益等于1;缺点是正负半波的输入阻抗不相等,要求输入信号的内阻要小,否则输出波形不对称.图10是利用单电源运放的跟随器的特性设计的,单电源的跟随器,当输入信号大于0时,输出为跟随器;当输入信号小于0的时候,输出为0.使用时要小心单电源运放在信号很小时的非线性.而且,单电源跟随器在负信号输入时也有非线性.图7,8,9三种电路,当运放A1输出为正时,A1的负反馈是通过二极管D2和运放A2构成的复合放大器构成的,由于两个运放的复合(乘积)作用,可能环路的增益太高,容易产生振荡.精密全波电路还有一些没有录入,比如高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的,其实和这个高阻抗型的原理一样,就没有专门收录,其它采用A1的输出只接一个二极管的也没有收录,因为在这个二极管截止时,A1处于开环状态.结论:虽然这里的精密全波电路达十种,仔细分析,发现优秀的并不多,确切的说只有3种,就是前面的3种.图1的经典电路虽然匹配电阻多,但是完全可以用6个等值电阻R实现,其中电阻R3可以用两个R并联.可以通过R5调节增益,增益可以大于1,也可以小于1.最具有优势的是可以在R5上并电容滤波.图2的电路的优势是匹配电阻少,只要一对匹配电阻就可以了.图3的优势在于高输入阻抗.其它几种,有的在D2导通的半周内,通过A2的复合实现A1的负反馈,对有些运放会出现自激. 有的两个半波的输入阻抗不相等,对信号源要求较高.两个单运放型虽然可以实现整流的目的,但是输入\输出特性都很差.需要输入\输出都加跟随器或同相放大器隔离.各个电路都有其设计特色,希望我们能从其电路的巧妙设计中,吸取有用的.例如单电源全波电路的设计,复合反馈电路的设计,都是很有用的设计思想和方法,如果能把各个图的电路原理分析并且推导每个公式,会有受益的。

全波整流电路工作原理
全波整流电路是一种将交流电信号转换为直流电信号的电路。

如
其名所述，它能够将正半周期和负半周期的信号都进行整流。

全波整流电路的工作原理如下：
1. 当输入交流电信号为正半周期时，二极管D1 禁止通过，而
D2导通，使得电流从负极流向正极，输出的电压即为正半周期的信号。

2. 当输入交流电信号为负半周期时，二极管D2 禁止通过，而
D1导通，使得电流从正极流向负极，输出的电压即为负半周期的信号。

3. 最终输出的信号是正半周期和负半周期的信号的叠加，经过
一个滤波器可以去掉交流信号的纹波，获得稳定的直流电信号。

总体来说，全波整流电路的工作原理是利用二极管只能单向导通
的特性，将信号进行整流，并通过滤波器进行平滑处理，最终得到稳
定的直流电信号。

精密整流电路07级23系 PB07210249实验目的：1了解精密半波和全波整流电路的工作原理2掌握运算放大器构成精密整流原理。

实验原理：1精密半波整流当输入电压为正时，反馈二极管导通，输出二极管截止，输出为零，；当输入 为负时，输出二极管导通，反馈二极管截止，输出正压。

⎪⎩⎪⎨⎧<->=00010i i f i u u R R u u在不考虑二极管导通压降和反向电流时，输入、输出波形的李萨如图形是折线， 实际二极管的压降使输入为正时，仍有负压输出。

当输入电压较小时，失真将较大。

2精密全波整流电路当输入为正压时，1D 导通，2D 导入右运放的输入电路，左运放输出为0，右运放输出为正。

当输入为负压时，1D 截止，左运放输出比输入低的电压，使输出为正。

总体而言，可视左运放为半波整流电路，给右运放提供合适的差动 输入电压。

调节滑动变阻器，使李萨如图形对称。

实验分析：1半波整流（1）输入正弦波kHz f 003.1=mV t U i )10032cos(20.33⨯⨯=πmV t U o )10032cos(28.32⨯⨯=π当输入电压继续增大时，输出电压将开始被整流。

输出电压有-57.8mV 的压降，说明负反馈上有向右A μ78.5的直流分量，并且由图知，最大负偏压为 mV 5.107-。

由于零漂的影响，输出始终不可能实现半波整流，有mV 100.0-的压降。

V t U i )10032cos(263.0⨯⨯=πV t U o )10032cos(236.0⨯⨯=π45.0571.0>==io U U N 若对输出信号进行修正：⎩⎨⎧∈-∈⨯=)994.0,498.0(100.0)498.0,0()10032cos(866.0't t t U o π45.0486.0''>==i o U U N 修正后的比值接近理论值，略微偏大这是由于晶体管毫伏表与示波器的示数有 差别所致。

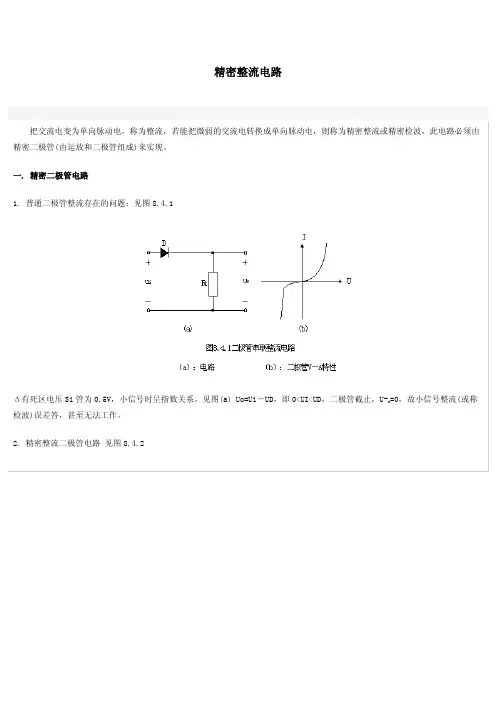

精密整流电路
把交流电变为单向脉动电，称为整流，若能把微弱的交流电转换成单向脉动电，则称为精密整流或精密检波，此电路必须由精密二极管(由运放和二极管组成)来实现。

一. 精密二极管电路
1. 普通二极管整流存在的问题：见图8.4.1
Δ有死区电压Si管为0.5V，小信号时呈指数关系，见图(a) Uo=Ui－UD，即0<UI<UD，二极管截止，U-o=0，故小信号整流(或称检波)误差答，甚至无法工作。

2. 精密整流二极管电路 见图8.4.2
Δ二极管D接在电压跟随器反馈支路中
ΔD导通时，(开环增益)
与上面普通二极管导通时Uo=Ui－UD相比，UD的影响减小到
如果死区电压UD=0.5V，则，可见Ui’只要大于5μV使D导通，就有输出。

Δ工作原理分析见图(b)传输特性。

当Ui>0，Uo’>0，D通i L>0，Uo=Ui
当Ui<0，Uo’<0，D止i L=0，Uo=0
二. 精密半波正路电路 见图8.4.3
U i>0，U A<0，D2通，D1止，R1为D2提供电路，R f中无电流流过，U o=0
U i<0，U A>0，D1通，D2止，
三. 精密全波整流(绝对值电路) 见图8.4.4
ΔA1为半波精密整流
Ui>0，U A<0，D1通，D2止，U o1= -2Ui Ui<0，U A>0，D1止，D2通，U o1=0
ΔA2为反相求和：Uo= -(Ui+U o1)。

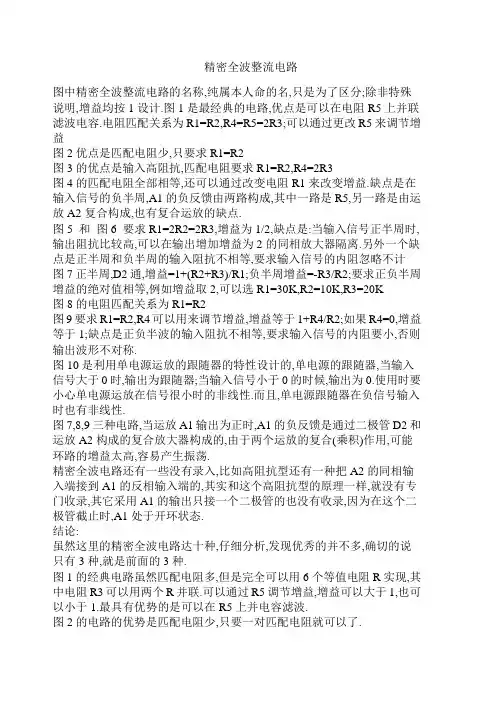

精密全波整流电路图中精密全波整流电路的名称,纯属本人命的名,只是为了区分;除非特殊说明,增益均按1设计.图1是最经典的电路,优点是可以在电阻R5上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节增益图2优点是匹配电阻少,只要求R1=R2图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3图4的匹配电阻全部相等,还可以通过改变电阻R1来改变增益.缺点是在输入信号的负半周,A1的负反馈由两路构成,其中一路是R5,另一路是由运放A2复合构成,也有复合运放的缺点.图5 和图6 要求R1=2R2=2R3,增益为1/2,缺点是:当输入信号正半周时,输出阻抗比较高,可以在输出增加增益为2的同相放大器隔离.另外一个缺点是正半周和负半周的输入阻抗不相等,要求输入信号的内阻忽略不计图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;要求正负半周增益的绝对值相等,例如增益取2,可以选R1=30K,R2=10K,R3=20K图8的电阻匹配关系为R1=R2图9要求R1=R2,R4可以用来调节增益,增益等于1+R4/R2;如果R4=0,增益等于1;缺点是正负半波的输入阻抗不相等,要求输入信号的内阻要小,否则输出波形不对称.图10是利用单电源运放的跟随器的特性设计的,单电源的跟随器,当输入信号大于0时,输出为跟随器;当输入信号小于0的时候,输出为0.使用时要小心单电源运放在信号很小时的非线性.而且,单电源跟随器在负信号输入时也有非线性.图7,8,9三种电路,当运放A1输出为正时,A1的负反馈是通过二极管D2和运放A2构成的复合放大器构成的,由于两个运放的复合(乘积)作用,可能环路的增益太高,容易产生振荡.精密全波电路还有一些没有录入,比如高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的,其实和这个高阻抗型的原理一样,就没有专门收录,其它采用A1的输出只接一个二极管的也没有收录,因为在这个二极管截止时,A1处于开环状态.结论:虽然这里的精密全波电路达十种,仔细分析,发现优秀的并不多,确切的说只有3种,就是前面的3种.图1的经典电路虽然匹配电阻多,但是完全可以用6个等值电阻R实现,其中电阻R3可以用两个R并联.可以通过R5调节增益,增益可以大于1,也可以小于1.最具有优势的是可以在R5上并电容滤波.图2的电路的优势是匹配电阻少,只要一对匹配电阻就可以了.图3的优势在于高输入阻抗.其它几种,有的在D2导通的半周内,通过A2的复合实现A1的负反馈,对有些运放会出现自激. 有的两个半波的输入阻抗不相等,对信号源要求较高. 两个单运放型虽然可以实现整流的目的,但是输入\输出特性都很差.需要输入\输出都加跟随器或同相放大器隔离.各个电路都有其设计特色,希望我们能从其电路的巧妙设计中,吸取有用的.例如单电源全波电路的设计,复合反馈电路的设计,都是很有用的设计思想和方法,如果能把各个图的电路原理分析并且推导每个公式,会有受益的.最后的结论供大家在电路设计的时候参考.。

∙全波整流电路是一种对交流整流的电路，能够把交流转换成单一方向电流，最少由两个整流器合并而成，一个负责正方向，一个负责负方向，最典型的全波整流电路是由四个二极管组成的整流桥，一般用于电源的整流。

在这种整流电路中，在半个周期内，电流流过一个整流器件（比如晶体二极管），而在另一个半周内，电流流经第二个整流器件，并且两个整流器件的连接能使流经它们的电流以同一方向流过负载。

目录∙全波整流电路原理∙全波整流电路特点∙全波整流电路作用∙全波整流电路种类全波整流电路原理∙全波整流使交流电的两半周期都得到了利用。

其各项整流因数则与半波整流时不同。

全波整流电路如图所示。

它是由次级具有中心抽头的电源变压器Tr、两个整流二极管D1、D2和负载电阻RL组成。

变压器次级电压u21和u22大小相等，相位相反。

在u2的正半周（ωt=0~π）D1正偏导通，D2反偏截止，RL上有自上而下的电流流过，RL上的电压与u21相同。

在u2的负半周（ωt=π~2π），D1反偏截止，D2正偏导通，RL上也有自上而下的电流流过，RL上的电压与u22相同。

全波整流电路特点∙在包括差分地放大输入交流信号以产生第一和第二放大的输出电压的差分放大器，以及用于产生参考电压的电压参考电路的全波整流电路中，差分对电路在参考电压的基础上对第一和第二放大的输出电压进行半波整流，以获得第一和第二半波整流的电流。

差分对电路包括组合部分，用于将第一和第二半波整流电流组合成全波整流电流。

全波整流电路还可包括电流／电压转换部分，用于将全波整流的电流转换成全波整流的电压。

一种具有第一和第二电源端子的全波整流电路，其第一和第二电源端子分别加有第一和第二电源电位，第一电源电位高于第二电源电位，其特征在于所述全波整流电路包括：差分放大器，具有在其间加有输入交流信号的第一和第二放大器输入端，用于差分地放大输入交流信号，所述差分放大器具有第一和第二放大器输出端，用于分别产生第一和第二放大的输出电压，二者彼此反相；电压参考电路，用于在第一和第二电源电位之间产生参考电压；以及差分对电路，具有分别联到第一和第二放大器输出端的第一和第二差分输入端，并且具有加有参考电压的参考输入端，用于在参考电压的基础上对第一和第二放大的输出电压进行半波整流Ｇ。

十种运放精密全波整流电路图中精密全波整流电路的名称,纯属本人命的名,只是为了区分;除非特殊说明,增益均按1设计.图1是最经典的电路,优点是可以在电阻R5上并联滤波电容.电阻匹配关系为R1=R2,R4=R5=2R3;可以通过更改R5来调节增益图2优点是匹配电阻少,只要求R1=R2图3的优点是输入高阻抗,匹配电阻要求R1=R2,R4=2R3图4的匹配电阻全部相等,还可以通过改变电阻R1来改变增益.缺点是在输入信号的负半周,A1的负反馈由两路构成,其中一路是R5,另一路是由运放A2复合构成,也有复合运放的缺点.图5 和图6 要求R1=2R2=2R3,增益为1/2,缺点是:当输入信号正半周时,输出阻抗比较高,可以在输出增加增益为2的同相放大器隔离.另外一个缺点是正半周和负半周的输入阻抗不相等,要求输入信号的内阻忽略不计图7正半周,D2通,增益=1+(R2+R3)/R1;负半周增益=-R3/R2;要求正负半周增益的绝对值相等,例如增益取2,可以选R1=30K,R2=10K,R3=20K图8的电阻匹配关系为R1=R2图9要求R1=R2,R4可以用来调节增益,增益等于1+R4/R2;如果R4=0,增益等于1;缺点是正负半波的输入阻抗不相等,要求输入信号的内阻要小,否则输出波形不对称.图10是利用单电源运放的跟随器的特性设计的,单电源的跟随器,当输入信号大于0时,输出为跟随器;当输入信号小于0的时候,输出为0.使用时要小心单电源运放在信号很小时的非线性.而且,单电源跟随器在负信号输入时也有非线性.图7,8,9三种电路,当运放A1输出为正时,A1的负反馈是通过二极管D2和运放A2构成的复合放大器构成的,由于两个运放的复合(乘积)作用,可能环路的增益太高,容易产生振荡.精密全波电路还有一些没有录入,比如高阻抗型还有一种把A2的同相输入端接到A1的反相输入端的,其实和这个高阻抗型的原理一样,就没有专门收录,其它采用A1的输出只接一个二极管的也没有收录,因为在这个二极管截止时,A1处于开环状态.结论:虽然这里的精密全波电路达十种,仔细分析,发现优秀的并不多,确切的说只有3种,就是前面的3种.图1的经典电路虽然匹配电阻多,但是完全可以用6个等值电阻R实现,其中电阻R3可以用两个R并联.可以通过R5调节增益,增益可以大于1,也可以小于1.最具有优势的是可以在R5上并电容滤波.图2的电路的优势是匹配电阻少,只要一对匹配电阻就可以了.图3的优势在于高输入阻抗.其它几种,有的在D2导通的半周内,通过A2的复合实现A1的负反馈,对有些运放会出现自激. 有的两个半波的输入阻抗不相等,对信号源要求较高.两个单运放型虽然可以实现整流的目的,但是输入\输出特性都很差.需要输入\输出都加跟随器或同相放大器隔离.各个电路都有其设计特色,希望我们能从其电路的巧妙设计中,吸取有用的.例如单电源全波电路的设计,复合反馈电路的设计,都是很有用的设计思想和方法,如果能把各个图的电路原理分析并且推导每个公式,会有受益的。

全波整流电路的输入输出方程全波整流电路是一种常用的电路，它能将交流电转换为直流电。

它的输入输出方程描述了电路中电压和电流之间的关系。

在全波整流电路中，输入电压为交流电压，输出电压为直流电压。

本文将详细介绍全波整流电路的输入输出方程，并对其工作原理进行解析。

在全波整流电路中，输入电压为正弦波交流电压。

通过变压器将电压降低，并经过整流桥进行整流。

整流桥由四个二极管组成，其作用是让电流只能单向通过，达到将交流电转换为直流电的目的。

在整流过程中，输入电压通过整流桥后变为输出电压。

全波整流电路的输入输出方程可以通过以下几个步骤得到。

首先，我们需要知道输入电压的表达式。

对于正弦波输入电压，其表达式可以用以下公式表示：Vin(t) = Vm * sin(ωt)其中，Vin(t)表示输入电压，Vm表示电压的峰值，ω表示角频率，t表示时间。

在整流桥中，电流只能单向通过，因此输出电压为输入电压的绝对值。

输出电压的表达式可以表示为：Vout(t) = |Vin(t)|通过取绝对值运算，我们将负半周的电压转换为正半周的电压，实现了从交流电到直流电的转换。

为了得到输入输出方程，我们需要将输入电压的表达式代入到输出电压的表达式中。

将Vin(t)代入到Vout(t)的表达式中，得到：Vout(t) = |Vm * sin(ωt)|在正半周，sin(ωt)大于等于零，所以输出电压为Vm * sin(ωt)。

在负半周，sin(ωt)小于零，所以输出电压仍然为Vm * sin(ωt)。

由此可见，在整流过程中，输出电压的极性与输入电压相同。

通过观察上述输出电压的表达式，我们可以发现输出电压与输入电压之间存在一个倍数关系。

输出电压的峰值为输入电压峰值的两倍。

这是因为在全波整流电路中，整流桥让输入电压的负半周也能得到有效的利用。

全波整流电路的输入输出方程为：Vout(t) = 2 * |Vin(t)|通过这个方程，我们可以计算出任意时间点上的输出电压。

1.第一种的模拟电子书上（第三版442页）介绍的经典电路。

A1用的是半波整流并且放大两倍，A2用的是求和电路，达到精密整流的目的。

（R1=R3=R4=R5=2R2）2.第二种方法看起来比较简单A1是半波整流电路，是负半轴有输出，A2的电压跟随器的变形，正半轴有输出，这样分别对正负半轴的交流电进行整流！(R1=R2)3.第三种电路仿真效果如下：这个电路真是他妈的坑爹，经过我半天的分析才发现是这样的结论：Uo=-|Ui|，整出来的电路全是负的，真想不通为什么作者放到这里，算了先把分析整理一下：当Ui>0的时候电路等效是这样的放大器A是同相比例电路，Uo1=（1+R2/R1）Ui=2Ui放大器B是加减运算电路，Uo2=（1+R2/R1）Ui-（R4/R3）Uo1=-Ui当Ui<0的时候电路图等效如下：放大器A是电压跟随器，放大器B是加减运算电路式子整理：Uo2=（1+R4/（R2+R3））Ui- R4/（R2+R3）Ui=Ui以上是这个电路的全部分析，但是想达到正向整流的效果就应该把二极管全部反向过来电路和仿真效果如下图所示4.第四种电路是要求所有电阻全部相等。

这个仿真相对简单。

电路和仿真效果如下计算方法如下：当Ui>0时，D1导通，D2截止（如果真是不清楚为什么是这样分析，可以参照模拟电子技术书上对于第一种电路的分析），这是电路图等效如下（R6是为了测试信号源用的跟这个电路没有直接的关系，不知道为什么不加这个电阻就仿真不了）放大器A构成反向比例电路，uo1=-ui，这时在放大器B的部分构成加减运算电路，uo2=-uo1=-(-ui)注意：这里放大器B的正相输入端是相当于接地的，我刚开始一直没有想通，后来明白了，这一条线路上是根本就没有电流的，根本就没有办法列出方程来。

（不知道这么想是不是正确的）当Ui<0的时候，D1截止，D2导通，电路图等效如下：这时就需要列方程了Ui<0时Ui/R1=-(U2/R5+U2/(R2+R3))计算得到U2=-2/3 Ui再根据U2/(R2+R3)=(U0-U2)/R4 得到U0=3/2 U2带入得到U0=-Ui这个电路在网上找到的，加在这里主要就是感觉和上一个电路有点像，但是现在分析了一下，这个是最经典的电路变形，好处还不清楚。
