电力电子技术实验报告实验名称：单相桥式全控整流电路的仿真与分析班级：自动化091组别： 08 成员：金华职业技术学院信息工程学院年月日一. 单相桥式全控整流电路(电阻性负载) .............................................. 错误！未定义书签。

1. 电路的结构与工作原理 (1)2. 单相桥式全波整流电路建模 (2)3. 仿真结果与分析 (4)4. 小结 (6)二. 单相桥式全控整流电路(阻-感性负载) ............................................. 错误！未定义书签。

1. 电路的结构与工作原理................................................................. 错误！未定义书签。

2. 建模................................................................................................. 错误！未定义书签。

3. 仿真结果与分析............................................................................. 错误！未定义书签。

4. 小结................................................................................................. 错误！未定义书签。

三. 单相桥式全控整流电路（反电势负载）......................................... 错误！未定义书签。

1. 电路的结构与工作原理................................................................. 错误！未定义书签。

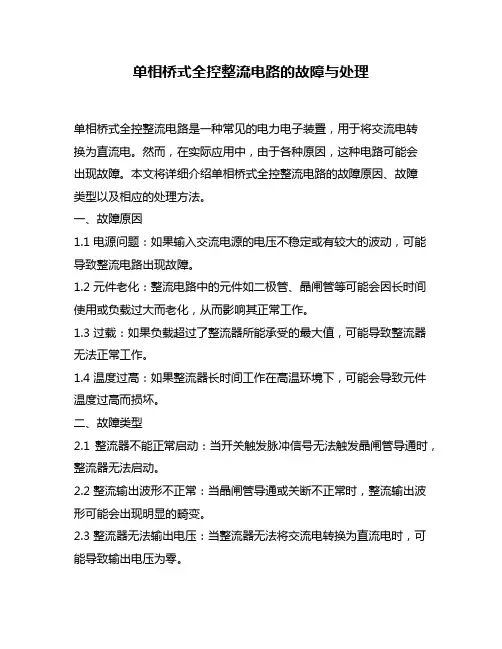

单相桥式全控整流电路的故障与处理单相桥式全控整流电路是一种常见的电力电子装置，用于将交流电转换为直流电。

然而，在实际应用中，由于各种原因，这种电路可能会出现故障。

本文将详细介绍单相桥式全控整流电路的故障原因、故障类型以及相应的处理方法。

一、故障原因1.1 电源问题：如果输入交流电源的电压不稳定或有较大的波动，可能导致整流电路出现故障。

1.2 元件老化：整流电路中的元件如二极管、晶闸管等可能会因长时间使用或负载过大而老化，从而影响其正常工作。

1.3 过载：如果负载超过了整流器所能承受的最大值，可能导致整流器无法正常工作。

1.4 温度过高：如果整流器长时间工作在高温环境下，可能会导致元件温度过高而损坏。

二、故障类型2.1 整流器不能正常启动：当开关触发脉冲信号无法触发晶闸管导通时，整流器无法启动。

2.2 整流输出波形不正常：当晶闸管导通或关断不正常时，整流输出波形可能会出现明显的畸变。

2.3 整流器无法输出电压：当整流器无法将交流电转换为直流电时，可能导致输出电压为零。

2.4 整流器过热：当整流器长时间工作在高温环境下，可能导致元件过热而损坏。

三、故障处理方法3.1 整流器不能正常启动的处理方法：3.1.1 检查开关触发脉冲信号是否正常：可以使用示波器检测开关触发脉冲信号的幅值和频率是否符合要求。

3.1.2 检查晶闸管是否工作正常：可以使用万用表或二极管测试仪检测晶闸管的导通状态，如果发现晶闸管损坏，需要更换新的晶闸管。

3.2 整流输出波形不正常的处理方法：3.2.1 检查晶闸管是否工作正常：同样可以使用万用表或二极管测试仪检测晶闸管的导通状态，并确保晶闸管能够准确地开启和关闭。

3.2.2 检查负载是否过大：如果负载超过了整流器所能承受的最大值，需要减小负载或增加整流器的容量。

3.3 整流器无法输出电压的处理方法：3.3.1 检查输入交流电源是否正常：可以使用示波器检测输入交流电源的电压波形是否稳定，如果发现波形不稳定，需要修复或更换电源。

单相桥式全控整流电路实验报告实验目的：通过实验，了解单相全控桥式整流电路的工作原理，掌握其控制特性和输出特性，加深对电力电子器件的认识。

实验设备和器件：1. 单相变压器。

2. 电阻箱。

3. 电容器。

4. 交流电压表。

5. 直流电压表。

6. 电压调节器。

7. 全控桥式整流电路实验箱。

8. 示波器。

9. 电流互感器。

10. 电阻负载。

11. 电感负载。

12. 电容负载。

13. 三通电压表。

14. 三通电流表。

15. 三通功率表。

16. 三相交流电源。

17. 直流电源。

18. 电子开关管（可控硅）。

实验原理：单相桥式全控整流电路是一种能够实现交流电能转换为直流电能的电路。

其工作原理是通过控制可控硅的导通角来控制整流电路的输出电压和电流。

当可控硅导通角为0时，整流电路输出电压和电流为最大值；当可控硅导通角为π时，整流电路输出电压和电流为0。

通过不同的控制方式，可以实现对输出电压和电流的精确控制。

实验步骤：1. 将实验箱连接好，接通交流电源和直流电源。

2. 调节电压调节器，使得交流电源输出额定电压。

3. 调节电阻箱和电容器，接入电路，使得整流电路工作在不同的负载条件下。

4. 调节可控硅的触发脉冲，观察输出电压和电流的变化。

5. 使用示波器观察整流电路的输入和输出波形，并记录数据。

6. 尝试不同的控制方式，比较输出特性的变化。

实验结果分析：通过实验，我们观察到了单相桥式全控整流电路在不同控制条件下的输出特性。

当可控硅的导通角变化时，输出电压和电流呈现出不同的变化规律。

在不同负载条件下，整流电路的输出特性也有所不同。

通过实验数据的记录和分析，我们可以得出结论，单相桥式全控整流电路可以实现对输出电压和电流的精确控制，适用于不同的负载条件。

实验总结：通过本次实验，我们深入了解了单相桥式全控整流电路的工作原理和特性。

掌握了实验中所用到的各种设备和器件的使用方法，加深了对电力电子器件的认识。

同时，通过实验数据的记录和分析，我们对单相桥式全控整流电路的特性有了更深入的理解。

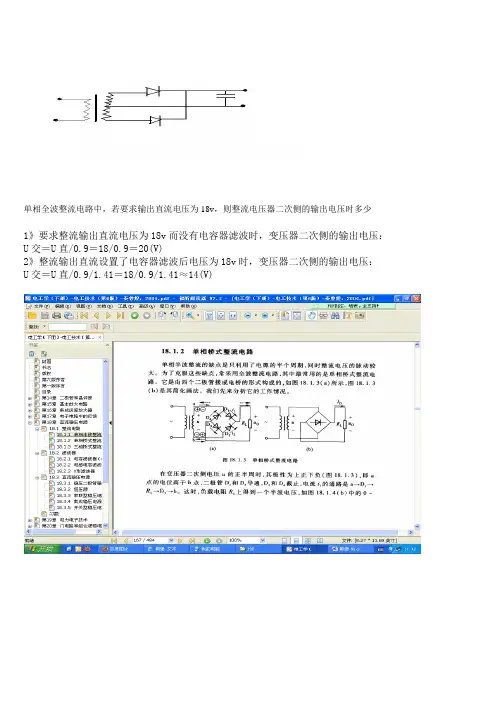

单相全波整流电路中，若要求输出直流电压为18v，则整流电压器二次侧的输出电压时多少1》要求整流输出直流电压为18v而没有电容器滤波时，变压器二次侧的输出电压：U交＝U直/0.9＝18/0.9＝20(V)2》整流输出直流设置了电容器滤波后电压为18v时，变压器二次侧的输出电压：U交＝U直/0.9/1.41＝18/0.9/1.41≈14(V)在三相桥式全控整流电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是α。

由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。

很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管低一半。

为了分析方便，使三相全控桥的六个晶闸管触发的顺序是1-2-3-4-5-6，晶闸管是这样编号的：晶闸管KP1和KP4接a相，晶闸管KP3和KP6接b相，晶管KP5和KP2接c相。

晶闸管KP1、KP3、KP5组成共阴极组，而晶闸管KP2、KP4、KP6组成共阳极组。

为了搞清楚α变化时各晶闸管的导通规律，分析输出波形的变化规则，下面研究几个特殊控制角，先分析α=0的情况，也就是在自然换相点触发换相时的情况。

图1是电路接线图。

为了分析方便起见，把一个周期等分6段（见图2）。

在第（1）段期间，a相电压最高，而共阴极组的晶闸管KP1被触发导通，b相电位最低，所以供阳极组的晶闸管KP6被触发导通。

这时电流由a相经KP1流向负载，再经KP6流入b相。

变压器a、b两相工作，共阴极组的a相电流为正，共阳极组的b相电流为负。

加在负载上的整流电压为ud=ua-ub=uab经过60°后进入第(2)段时期。

这时a相电位仍然最高，晶闸管KPl继续导通，但是c相电位却变成最低，当经过自然换相点时触发c相晶闸管KP2，电流即从b相换到c相，KP6承受反向电压而关断。

这时电流由a相流出经KPl、负载、KP2流回电源c相。

变压器a、c两相工作。

单相全波可控整流电路、单相桥式半控整流电路一.单相全波可控整流电路单相全波可控整流电路（Single Phase Full Wave Controlled Rectifier)，又称单相双半波可控整流电路。

图1 单相全波可控整流电路及波形单相全波与单相全控桥从直流输出端或从交流输入端看均是基本一致的。

变压器不存在直流磁化的问题。

单相全波与单相全控桥的区别是：单相全波中变压器结构较复杂，材料的消耗多。

单相全波只用2个晶闸管，比单相全控桥少2个，相应的，门极驱动电路也少2个；但是晶闸管承受的最大电压是单相全控桥的2倍。

单相全波导电回路只含1个晶闸管，比单相桥少1个，因而管压降也少1个。

因此，单相全波电路有利于在低输出电压的场合应用1.电路结构图2.单相桥式半控整流电路，有续流二极管，阻感负载时的电路及波形单相全控桥中，每个导电回路中有2个晶闸管，1个晶闸管可以用二极管代替，从而简化整个电路。

如此即成为单相桥式半控整流电路（先不考虑VDR）。

单相全控桥式整流电路带电阻性负载的电路图如2所示，四个晶间管组成整流桥，其中vTl、vT4组成一对桥臂，vT 2、vT3组成另一对桥臂，vTl和vT3两只晶闸管接成共阴极，VT2和VT 4两只品间管接成共阳极，变压器二次电压比接在a、b两点，u2=1.414U2sin(wt)2.电阻负载半控电路与全控电路在电阻负载时的工作情况相同。

其工作过程如下：a)在u2正半周，u2经VT1和VD4向负载供电。

b) u2过零变负时，因电感作用电流不再流经变压器二次绕组，而是由VT1和VD2续流。

c)在u2负半周触发角a时刻触发VT3，VT3导通，u2经VT3和VD2向负载供电。

d)u2过零变正时，VD4导通，VD2关断。

VT3和VD4续流，u d又为零。

3.续流二极管的作用1)避免可能发生的失控现象。

2)若无续流二极管，则当a突然增大至180 或触发脉冲丢失时，会发生一个晶闸管持续导通而两个二极管轮流导通的情况，这使u d成为正弦半波，其平均值保持恒定，称为失控。
