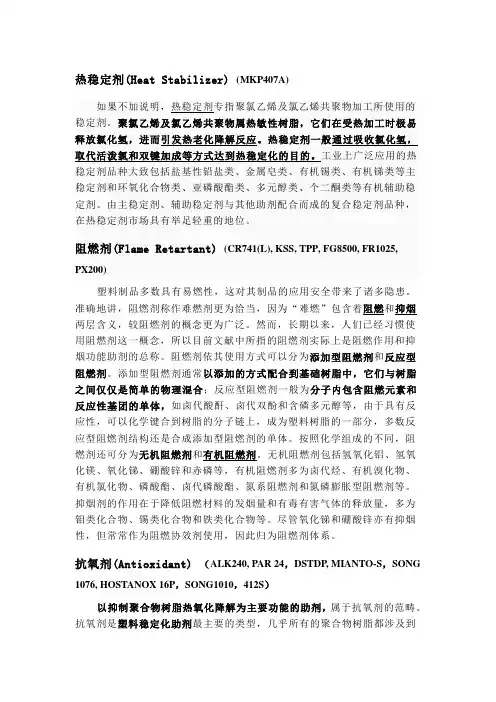

热稳定剂(Heat Stabilizer) (MKP407A)如果不加说明，热稳定剂专指聚氯乙烯及氯乙烯共聚物加工所使用的稳定剂。
聚氯乙烯及氯乙烯共聚物属热敏性树脂，它们在受热加工时极易释放氯化氢，进而引发热老化降解反应。
热稳定剂一般通过吸收氯化氢，取代活泼氯和双键加成等方式达到热稳定化的目的。
工业上广泛应用的热稳定剂品种大致包括盐基性铅盐类、金属皂类、有机锡类、有机锑类等主稳定剂和环氧化合物类、亚磷酸酯类、多元醇类、个二酮类等有机辅助稳定剂。
由主稳定剂、辅助稳定剂与其他助剂配合而成的复合稳定剂品种，在热稳定剂市场具有举足轻重的地位。
阻燃剂(Flame Retartant) (CR741(L), KSS, TPP, FG8500, FR1025,PX200)塑料制品多数具有易燃性，这对其制品的应用安全带来了诸多隐患。
准确地讲，阻燃剂称作难燃剂更为恰当，因为“难燃”包含着阻燃和抑烟两层含义，较阻燃剂的概念更为广泛。
然而，长期以来，人们已经习惯使用阻燃剂这一概念，所以目前文献中所指的阻燃剂实际上是阻燃作用和抑烟功能助剂的总称。
阻燃剂依其使用方式可以分为添加型阻燃剂和反应型阻燃剂。
添加型阻燃剂通常以添加的方式配合到基础树脂中，它们与树脂之间仅仅是简单的物理混合；反应型阻燃剂一般为分子内包含阻燃元素和反应性基团的单体，如卤代酸酐、卤代双酚和含磷多元醇等，由于具有反应性，可以化学键合到树脂的分子链上，成为塑料树脂的一部分，多数反应型阻燃剂结构还是合成添加型阻燃剂的单体。
按照化学组成的不同，阻燃剂还可分为无机阻燃剂和有机阻燃剂。
无机阻燃剂包括氢氧化铝、氢氧化镁、氧化锑、硼酸锌和赤磷等，有机阻燃剂多为卤代烃、有机溴化物、有机氯化物、磷酸酯、卤代磷酸酯、氮系阻燃剂和氮磷膨胀型阻燃剂等。
抑烟剂的作用在于降低阻燃材料的发烟量和有毒有害气体的释放量，多为钼类化合物、锡类化合物和铁类化合物等。
尽管氧化锑和硼酸锌亦有抑烟性，但常常作为阻燃协效剂使用，因此归为阻燃剂体系。
抗氧剂(Antioxidant) （ALK240, PAR 24，DSTDP, MIANTO-S，SONG 1076, HOSTANOX 16P，SONG1010，412S）以抑制聚合物树脂热氧化降解为主要功能的助剂，属于抗氧剂的范畴。
抗氧剂是塑料稳定化助剂最主要的类型，几乎所有的聚合物树脂都涉及到抗氧剂的应用。
按照作用机理，传统的抗氧剂体系一般包括主抗氧剂、辅助抗氧剂和重金属离子钝化剂等。
主抗氧剂以捕获聚合物过氧自由基为主要功能，又有“过氧自由基捕获剂”和“链终止型抗氧剂”之称，涉及芳胺类化合物和受阻酚类化合物两大系列产品。
辅助抗氧剂具有分解聚合物过氧化合物的作用，也称“过氧化物分解剂”，包括硫代二羧酸酯类和亚磷酸酯化合物，通常和主抗氧剂配合使用。
重金属离子钝化剂俗称“抗铜剂”，能够络合过渡金属离子，防止其催化聚合物树脂的氧化降解反应，典型的结构如酰肼类化合物等。
最近几年，随着聚合物抗氧理论研究的深入，抗氧剂的分类也发生了一定的变化，最突出的特征是引入了“碳自由基捕获剂”的概念。
这种自由基捕获剂有别于传统意义上的主抗氧剂，它们能够捕获聚合物烷基自由基，相当于在传统抗氧体系中增设了一道防线。
此类稳定化助剂目前见诸报道的主要包括芳基苯并呋喃酮类化合物、双酚单丙烯酸酯类化合物、受阻胺类化合物和羟胺类化合物等，它们和主抗氧剂、辅助抗氧剂配合构成的三元抗氧体系能够显著提高塑料制品的抗氧稳定效果。
应当指出，胺类抗氧剂具有着色污染性，多用于橡胶制品，而酚类抗氧剂及其与辅助抗氧剂、碳自由基捕获剂构成的复合抗氧体系则主要用于塑料及艳色橡胶制品。
光稳定剂(Uv Stabilizer) （SUNCO UV5411）光稳定剂也称紫外线稳定剂，是一类用来抑制聚合物树脂的光氧降解，提高塑料制品耐候性的稳定化助剂。
根据稳定机理的不同，光稳定剂可以分为光屏蔽剂、紫外线吸收剂、激发态猝灭剂和自由基捕获剂。
光屏蔽剂多为炭黑、氧化锌和一些无机颜料或填料，其作用是通过屏蔽紫外线来实现的。
紫外线吸收剂对紫外线具有较强的吸收作用，并通过分子内能量转移将有害的光能转变为无害的热能形式释放，从而避免聚合物树脂吸收紫外线能量而诱发光氧化反应。
紫外线吸收剂所涉及的化合物类型较多，主要包括二苯甲酮类化合物、苯并三唑类化合物、水杨酸酯类化合物、取代丙烯腈类化合物和三嗪类化合物等。
激发态猝灭剂意在猝灭受激聚合物分子上的能量，使之回复到基态，防止其进一步导致聚合物链的断裂。
激发态猝灭剂多为一些镍的络合物。
自由基捕获剂以受阻胺为官能团，其相应的氮氧自由基是捕获聚合物自由基的根本，而且由于这种氮氧自由基在稳定化过程中具有再生性，因此光稳定效果非常突出，迄今已经发展成为品种最多、产耗量最大的光稳定剂类别。
当然，受阻胺光稳定剂的作用并不仅仅局限在捕获自由基方面，研究表明，受阻胺光稳定剂往往同时兼备分解氢过氧化物、猝灭单线态氧等作用。
润滑剂(Lubricant) (EP861,PETS AHS，PED191，155FW AX,LICOWW AX))润滑剂是配合在聚合物树脂中，旨在降低树脂粒子、树脂熔体与加工设备之间以及树脂熔体内分子间摩擦，改善其成型时的流动性和脱模性的加工改性助剂，多用于热塑性塑料的加工成型过程，包括烃类(如聚乙烯蜡、石蜡等)、脂肪酸类、脂肪醇类、脂肪酸皂类、脂肪酸酯类和脂肪酰胺类等。
母粒(Master Batch)（BK-7(PC+C),BK-A(PBT+C),BK-A2(PBT+C),MB2233(PC+TiO2))二氧化钛(TiO2) （PCX02,KRONOSS-2233,RFC5,RL91,RTC30）二氧化钛，化学式为TiO2，俗称钛白粉，多用于光触媒、化妆品，能靠紫外线消毒及杀菌，现正广泛开发，将来有机会成为新工业。
二氧化钛可由金红石用酸分解提取，或由四氯化钛分解得到。
二氧化钛性质稳定，大量用作油漆中的白色颜料，它具有良好的遮盖能力，和铅白相似，但不像铅白会变黑；它又具有锌白一样的持久性。
二氧化钛还用作搪瓷的消光剂，可以产生一种很光亮的、硬而耐酸的搪瓷釉罩面。
玻璃纤维(Glass Fiber) （GF 183F, GF 571, CS04-415-14C, CS321）玻璃纤维（英文原名为：glass fiber或fiberglass ）是一种性能优异的无机非金属材料，种类繁多，优点是绝缘性好、耐热性强、抗腐蚀性好，机械强度高，但缺点是性脆，耐磨性较差。
它是以玻璃球或废旧玻璃为原料经高温熔制、拉丝、络纱、织布等工艺制造成的，其单丝的直径为几个微米到二十几米个微米，相当于一根头发丝的 1/20-1/5 ，每束纤维原丝都由数百根甚至上千根单丝组成。
玻璃纤维通常用作复合材料中的增强材料，电绝缘材料和绝热保温材料，电路基板等国民经济各个领域。
SAN（AS树脂）（92HR，SAN360）学名丙烯腈-苯乙烯共聚物（acrylonitrile-styrene copolymer).由丙烯腈与苯乙烯共聚而成的高分子化合物。
一般含苯乙烯15%-50%。
透明而带黄色至琥珀针色的固体。
密度1.06。
有热塑性。
不易变色。
不受稀酸、稀碱、稀醇和汽油的影响。
但溶于丙酮、乙酸乙酯、二氯乙烯等中。
可用作工程塑料。
具有优良的耐热性和耐溶剂性。
用于制耐油机械零件、仪表壳、仪表盘、电池盒、拖拉机油箱、蓄电池外壳、包装容器、日用品等。
也可抽成单丝。
但主要用作生产ABS树脂的掺混料。
中文：AS树脂英文：AS resin拼音：ASshuzhi说明：SAN（AS)塑料简介丙烯腈-苯乙烯共聚物是由丙烯腈和苯乙烯通过本体法、悬浮法或乳液法制得。
透明或半透明的水白色颗航。
相对密度1．06-1．08。
折射率1．57。
平衡吸水性0．66％。
热变形温度82-105℃。
具有高光泽、高透明、高冲击、良好的耐热性和机械性能。
刚性大，具有较高的化学稳定性，耐水、耐油、耐酸、耐碱、耐醇类。
溶于酮类溶剂和某些芳烃、氯代烃。
耐候性中等，脆性较大。
拉伸强度72-78MPa冲击强度 2.1-2.5kJ/m2洛氏硬度R76-80熔体指数l. 4-3.3g/10minSAN（AS）比聚苯乙烯有更高的冲击强度和优良的耐热性，耐油性，耐化学腐蚀性。
如它能很好地耐某些使聚苯乙烯应力开裂的烃类。
而弹性模量是现有热塑性塑料中较高的一种。
AS为苯乙烯-丙烯睛共聚体，不易产生内应力开裂。
透明度很高，其软化温度和搞冲击强度比PS高。
物化性能SAN（AS）具有很强的承受载荷的能力、抗化学反应能力、抗热变形特性和几何稳定性。
SAN(AS)中加入玻璃纤维添加剂可以增加强度和抗热变形能力，减小热膨胀系数。
SAN（AS）的维卡软化温度约为110℃。
载荷下挠曲变形温度约为100℃。
SAN （AS）的收缩率约为0.3-0.7%。
SAN（AS）是一种坚硬、透明的材料。
苯乙烯成份使SAN(AS)坚硬、透明并易于加工；丙烯腈成份使SAN（AS）具有化学稳定性和热稳定性。
注塑工艺AS的加工温度一般在200-250℃为宜。
该料易吸湿，加工前需干燥一小时以上，其流动性比PS稍差一点，故注射压力亦略高一些。
干燥处理如果储存不适当，SAN （AS）有一些吸湿特性。
建议的干燥条件为80℃、2-4小时。
熔化温度200-270℃。
如果加工厚壁制品，可以使用低于下限的熔化温度。
模具温度40-80℃。
对于增强型材料，模具温度不要超过60℃。
冷却系统必须很好地进行设计，因为模具温度将直接影响制品的外观、收缩率和弯曲。
注射压力350-1300bar 注射速度建议使用高速注射流道和浇口所有常规的浇口都可以使用。
浇口尺寸必须很恰当，以避免产生条纹、煳斑和空隙。
应用范围电气（插座、壳体等），日用商品（厨房器械，冰箱装置，电视机底座，卡带盒等）,汽车工业（车头灯盒、反光境、仪表盘等），家庭用品（餐具、食品刀具等），化装品包装等。
广泛用于制作耐油、耐热、耐化学药品的工业制品，以及仪表板、仪表框、罩壳、电池盒、接线盒、多种开关及按规等。
常见问题溢料飞边、气泡、缩痕、熔接痕、烧焦及黑纹、银丝及斑纹、表面划痕、表面雾状及花纹、烧焦变色及杂质、烧黑、光泽不良、龟裂泛白、颜色不均、脆弱、分层剥离、翘曲变形、脱模不良、模具严重腐蚀。
调色其实也蛮简单的。
首先拿到样板看是一个什么样的颜色，然后确定主色。
调色最先开始调明暗度（也就是深浅度，一般目视上要比样板浅一点），感觉差不多了就开始调色相，然后喷板对色。
最后再慢慢微调，直到喷板后颜色与样板接近就OK了！。
