单晶材料的生长及应用单晶材料是一种高纯度、高质量的材料,由于其结晶形态独特,因此在材料研究、电子设备、光学装置、传感器等领域有着广泛的应用。
本文将从单晶材料的生长及其应用两个方面进行论述。
一、单晶材料的生长单晶材料的生长是制备高纯度、高质量单晶的重要步骤。
通常采用质晶生长法、气相生长法、液相生长法、熔体法等方法进行单晶材料的生长。
1. 质晶生长法质晶生长是通过熔融物料中的慢冷过程而获得单晶。
材料首先被融化,然后在恒定温度下缓慢冷却。
在冷却过程中,熔体的成份逐渐结晶,通过控制结晶速率和温度,使得晶体在相似的晶体学方向上生长,从而获得高质量的单晶。
2. 气相生长法气相生长是通过热分解气体、化学反应、沉积等方式在固定位置上生长单晶。
在气相生长过程中,单晶在半导体材料工业、电子器件及其他光学应用中得到广泛运用。
3. 液相生长法液相生长法是指利用溶剂在有机液相或高熔点固体溶剂中生长单晶。
在液相生长过程中,贵金属及宝石类制品、化学物质、波长选择性钙钛矿、氧化物等单晶特许材料都能被制造。
4. 熔体法熔体法通常是通过熔融材料注入熔体中,在高温条件下快速冷却形成单晶。
在熔体法中,电子金属材料、高冰温超导体、稀土元素及其化合物、金属材料等都能被制造。
二、单晶材料的应用单晶材料在电子学、光学、传感器、医学、材料工业等领域都有广泛的应用。
1. 电子学单晶材料在电子产品及半导体制造行业有广泛的应用。
例如,硅单晶是半导体制造中最常用的单晶材料。
2. 光学单晶材料在光学设备制造等领域有着重要的应用价值。
例如,蓝宝石单晶、铝氧化物单晶等材料都是高品质的激光晶体材料。
3. 传感器单晶材料还可被应用于传感器制造。
例如,压阻式传感器中常用的压电晶体就是一种单晶材料,它能够用来测量压力、重量、温度等参数。
4. 医学单晶材料在医学领域也有着广泛的应用,例如用于人工晶体的制造。
5. 材料工业单晶材料在材料工业中也发挥着重要的作用,例如,金属锆单晶制成的喷气式发动机叶片,能够提高航空和航天领域中的效率。

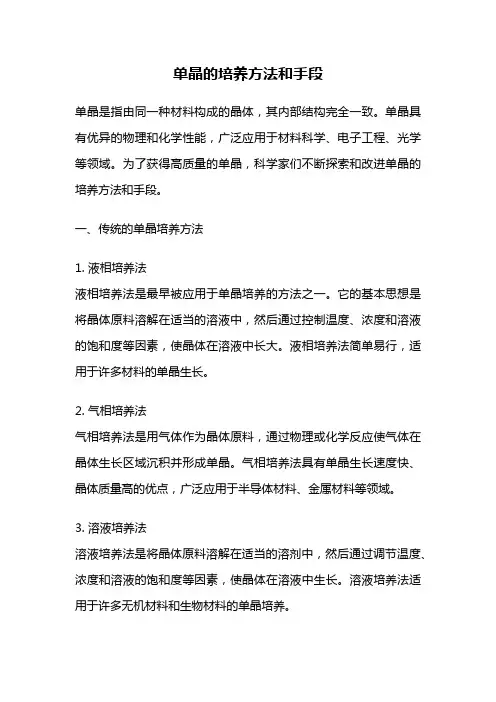

单晶的培养方法和手段单晶是指由同一种材料构成的晶体,其内部结构完全一致。
单晶具有优异的物理和化学性能,广泛应用于材料科学、电子工程、光学等领域。
为了获得高质量的单晶,科学家们不断探索和改进单晶的培养方法和手段。
一、传统的单晶培养方法1. 液相培养法液相培养法是最早被应用于单晶培养的方法之一。
它的基本思想是将晶体原料溶解在适当的溶液中,然后通过控制温度、浓度和溶液的饱和度等因素,使晶体在溶液中长大。
液相培养法简单易行,适用于许多材料的单晶生长。
2. 气相培养法气相培养法是用气体作为晶体原料,通过物理或化学反应使气体在晶体生长区域沉积并形成单晶。
气相培养法具有单晶生长速度快、晶体质量高的优点,广泛应用于半导体材料、金属材料等领域。
3. 溶液培养法溶液培养法是将晶体原料溶解在适当的溶剂中,然后通过调节温度、浓度和溶液的饱和度等因素,使晶体在溶液中生长。
溶液培养法适用于许多无机材料和生物材料的单晶培养。
4. 熔融培养法熔融培养法是将晶体原料加热至熔融状态,然后冷却使其凝固成单晶。
熔融培养法适用于高熔点材料和不溶于常见溶剂的材料的单晶培养。
二、新兴的单晶培养方法1. 气体相生长法气体相生长法是一种新兴的单晶培养方法,它利用气体在高温和高压下的反应生成单晶。
这种方法可以获得高质量的单晶,并且可以控制晶体的形状和尺寸。
2. 分子束外延法分子束外延法是一种利用分子束的能量和动量控制晶体生长的方法。
通过控制分子束的能量和角度,可以在基底上生长出单晶薄膜。
3. 气相输运法气相输运法是一种利用气相中的原子或分子在高温和高压下迁移并在基底上生长单晶的方法。
这种方法适用于高熔点材料和不溶于常见溶剂的单晶培养。
4. 水热合成法水热合成法是一种利用高温高压水溶液中的化学反应生成单晶的方法。
这种方法适用于许多无机材料和生物材料的单晶培养。
三、单晶培养的关键技术1. 晶体原料的纯度控制晶体原料的纯度对单晶的质量和生长速度有很大影响。

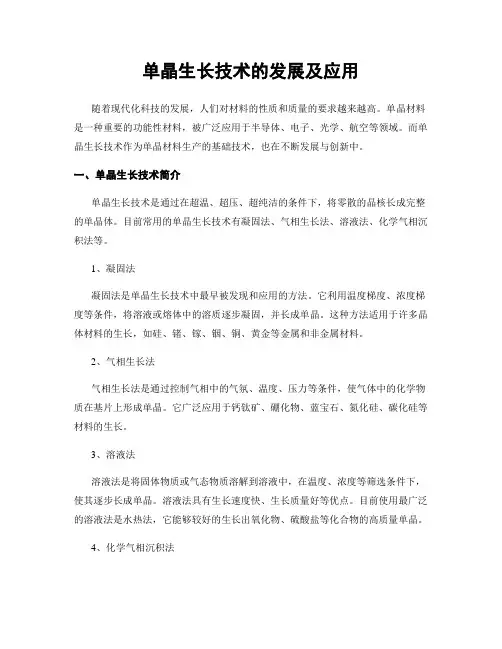

单晶生长技术的发展及应用随着现代化科技的发展,人们对材料的性质和质量的要求越来越高。
单晶材料是一种重要的功能性材料,被广泛应用于半导体、电子、光学、航空等领域。
而单晶生长技术作为单晶材料生产的基础技术,也在不断发展与创新中。
一、单晶生长技术简介单晶生长技术是通过在超温、超压、超纯洁的条件下,将零散的晶核长成完整的单晶体。
目前常用的单晶生长技术有凝固法、气相生长法、溶液法、化学气相沉积法等。
1、凝固法凝固法是单晶生长技术中最早被发现和应用的方法。
它利用温度梯度、浓度梯度等条件,将溶液或熔体中的溶质逐步凝固,并长成单晶。
这种方法适用于许多晶体材料的生长,如硅、锗、镓、铟、铜、黄金等金属和非金属材料。
2、气相生长法气相生长法是通过控制气相中的气氛、温度、压力等条件,使气体中的化学物质在基片上形成单晶。
它广泛应用于钙钛矿、硼化物、蓝宝石、氮化硅、碳化硅等材料的生长。

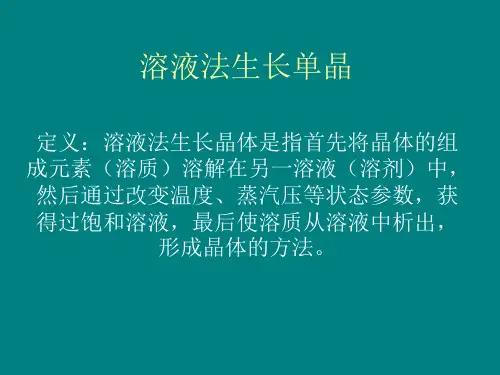

3、溶液法溶液法是将固体物质或气态物质溶解到溶液中,在温度、浓度等筛选条件下,使其逐步长成单晶。
溶液法具有生长速度快、生长质量好等优点。
目前使用最广泛的溶液法是水热法,它能够较好的生长出氧化物、硫酸盐等化合物的高质量单晶。
4、化学气相沉积法化学气相沉积法是利用化学反应沉积单原子层或几原子层的材料,并组装成高质量的单晶。
该方法可用于比较稳定的材料的生长,如氧化铟、钨酸盐等。
二、单晶生长技术的应用单晶材料具有优异的性能,被广泛应用于半导体、电子、光学、航空等领域。
生长出高质量、大尺寸且准确控制其物性的单晶,不仅能够提升材料的性能,也能够拓展材料应用的领域。
1、半导体单晶硅被广泛应用于半导体领域,其应用主要体现在太阳能电池、集成电路、红外探测器等领域。
其生长技术主要采用凝固法和气相生长法。
2、光学单晶材料在光学领域有着极为广泛的应用。
例如单晶蓝宝石在照明领域有着非常广泛的应用,其应用于LED中的蓝宝石基板,可以大大提高LED的发光效率。
此外,单晶材料还在光学器件、激光等领域得到了广泛应用。

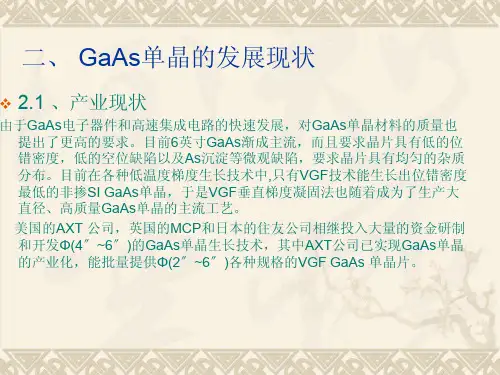

lec砷化镓单晶生长技术
砷化镓(GaAs)单晶生长技术是一项关键的半导体制备技术,
用于制造高性能光电子器件和集成电路。
砷化镓单晶生长技术通常
采用金属有机化学气相沉积(MOCVD)或分子束外延(MBE)等方法。
MOCVD是一种常用的砷化镓单晶生长技术,它利用金属有机化
合物和气相的反应来沉积单晶薄膜。
在MOCVD过程中,砷化镓单晶
通常在高温下(约600-700摄氏度)通过热分解金属有机化合物来
实现。
通过控制反应条件和衬底表面的结构,可以实现高质量、均
匀性好的砷化镓单晶生长。
另一种常见的生长技术是分子束外延(MBE),它是一种高真空
技术,通过分子束的热蒸发来沉积单晶薄膜。
在MBE过程中,砷化
镓单晶通常在超高真空环境下通过热蒸发金属源和砷源来实现。
MBE
技术能够实现非常精确的控制,因此在制备复杂结构和多层异质结
的器件时具有优势。
除了MOCVD和MBE,还有其他一些砷化镓单晶生长技术,如气
相外延(VPE)、液相外延(LPE)等。
这些技术各有优缺点,适用
于不同的应用场景和器件制备要求。
总的来说,砷化镓单晶生长技术是一个复杂而关键的领域,需要充分考虑材料的纯度、均匀性、晶格匹配等因素,以实现高质量的砷化镓单晶生长。
随着半导体器件的不断发展和应用需求的不断变化,砷化镓单晶生长技术也在不断创新和进步。
lec砷化镓单晶生长技术
LEC砷化镓单晶生长技术是一项重要的半导体材料制备技术,具有广泛的应用前景。
该技术可以制备高质量、高晶格匹配性的砷化镓单晶材料,用于制造高性能的光电器件和微电子器件。
本文将从生长原理、生长方法和应用领域三个方面,介绍LEC砷化镓单晶生长技术的相关内容。
一、生长原理
LEC砷化镓单晶生长技术是利用液相外延的原理,通过在熔融状态下控制溶液中溶质浓度和温度梯度,使砷化镓单晶材料从溶液中生长出来。
在生长过程中,通过控制砷化镓溶液的温度和成分,可以控制生长出的单晶材料的性质和质量。
二、生长方法
LEC砷化镓单晶生长技术主要有静态法和动态法两种方法。
静态法是将砷化镓溶液放置在石英坩埚中,通过加热使溶液达到熔点后,将衬底缓慢地浸入溶液中,使砷化镓单晶逐渐生长。
动态法是将砷化镓溶液注入到石英坩埚中,通过旋转坩埚或搅拌溶液,使溶液中的溶质均匀分布,然后将衬底缓慢地浸入溶液中,使砷化镓单晶生长。
三、应用领域
LEC砷化镓单晶材料具有优异的电学和光学性能,广泛应用于光电器件和微电子器件的制造。
在光电器件方面,砷化镓单晶材料可以
制作高效的太阳能电池、高亮度LED和激光器等。
在微电子器件方面,砷化镓单晶材料可以用于制造高速、高功率的场效应晶体管和集成电路等。
总结:
通过静态法和动态法两种生长方法,LEC砷化镓单晶技术可以制备出高质量、高晶格匹配性的砷化镓单晶材料。
这种材料在光电器件和微电子器件领域具有广泛的应用前景。
随着科技的不断发展,LEC砷化镓单晶生长技术将进一步推动光电子和微电子领域的发展,并为人们的生活带来更多便利和创新。

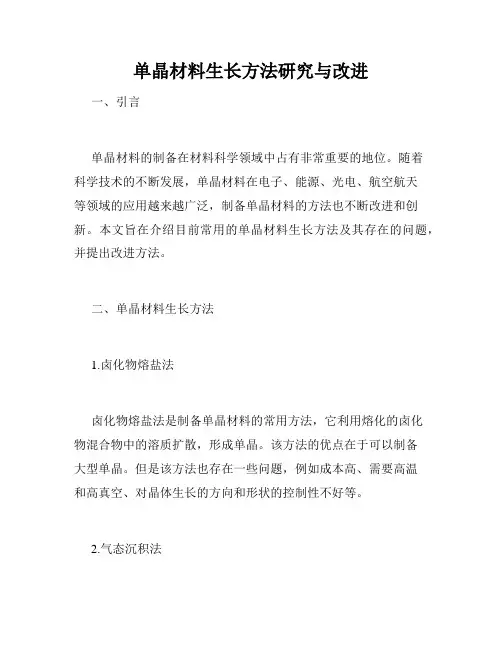

单晶材料生长方法研究与改进一、引言单晶材料的制备在材料科学领域中占有非常重要的地位。
随着科学技术的不断发展,单晶材料在电子、能源、光电、航空航天等领域的应用越来越广泛,制备单晶材料的方法也不断改进和创新。
本文旨在介绍目前常用的单晶材料生长方法及其存在的问题,并提出改进方法。
二、单晶材料生长方法1.卤化物熔盐法卤化物熔盐法是制备单晶材料的常用方法,它利用熔化的卤化物混合物中的溶质扩散,形成单晶。
该方法的优点在于可以制备大型单晶。
但是该方法也存在一些问题,例如成本高、需要高温和高真空、对晶体生长的方向和形状的控制性不好等。
2.气态沉积法气态沉积法是将气体或气溶胶沉积在衬底上进行单晶生长的方法。
该方法可以制备高质量单晶,可以控制形状和晶面取向。
但是该方法的缺点在于晶体质量受气氛污染的影响较大。
而且该方法需要特殊的设备和高真空条件,所以成本较高。
3.有机金属化学气相沉积法有机金属化学气相沉积法是将气态的有机金属分子沉积在衬底上进行单晶生长的方法。
该方法可以制备高质量单晶,可以控制形状和晶面取向。
而且该方法成本相对较低。
但是该方法需要特殊的设备和高真空条件,对衬底要求高。
三、单晶材料生长方法存在的问题目前存在的单晶材料生长方法各有优缺点。
卤化物熔盐法虽然可以制备大型单晶,但成本高、需要高温和高真空、对晶体生长的方向和形状的控制性不好等问题制约了其应用。
气态沉积法可以制备高质量单晶,但需要特殊的设备和高真空条件,成本较高。
有机金属化学气相沉积法成本相对较低,但对衬底要求高。
四、改进方法针对以上问题,一些改进方法被提出。
例如,利用杂质扰动控制晶格方向,可以更好地控制晶体生长的方向;利用辅助成分和添加剂对溶液中某些有益的成分添加,有助于提高晶体生长的质量和速度;通过利用局部热扰动来控制晶体生长的方向等。
这些方法的出现,使得单晶材料生长方法更为全面、高效。
五、结论单晶材料的制备需要科学的方法,常用的有卤化物熔盐法、气态沉积法、有机金属化学气相沉积法等。
sic单晶生长方法概述Sic单晶是一种重要的半导体材料,具有优异的电学、热学和力学性能,被广泛应用于高温、高频和高功率电子器件。
为了获得高质量的Sic单晶,需要采用适当的生长方法。
本文将介绍几种常用的Sic单晶生长方法及其特点。
1. 溶液法生长溶液法生长是一种常用的Sic单晶生长方法。
该方法通过在溶液中溶解适量的Sic原料,然后将溶液在高温下冷却结晶,使Sic单晶逐渐生长。
溶液法生长的优点是生长速度快、生长温度低,适用于大面积晶体的生长。
然而,溶液法生长的缺点是晶体质量较差,容易出现晶体缺陷,对生长条件要求较高。
2. 熔体法生长熔体法生长是一种常用的Sic单晶生长方法。
该方法通过将Sic原料加热至熔点,然后通过控制温度和气氛条件,使Sic单晶从熔体中生长出来。
熔体法生长的优点是生长速度快、晶体质量高,适用于小尺寸晶体的生长。
然而,熔体法生长的缺点是生长温度高、生长条件难以控制,对设备和操作要求较高。
3. 气相沉积法生长气相沉积法生长是一种常用的Sic单晶生长方法。
该方法通过在高温下将Si和C反应生成Sic,然后将Sic沉积在衬底上,从而实现Sic单晶的生长。
气相沉积法生长的优点是生长温度低、晶体质量高,适用于大面积晶体的生长。
然而,气相沉积法生长的缺点是生长速度较慢、设备复杂,对气氛和流动条件要求较高。
4. 子扩散法生长子扩散法生长是一种新兴的Sic单晶生长方法。
该方法通过在Sic 衬底上扩散Si或C原子,使Sic单晶逐层生长。
子扩散法生长的优点是生长速度快、生长条件容易控制,适用于大面积晶体的生长。
然而,子扩散法生长的缺点是晶体质量较差、晶体缺陷较多。
总结以上所述的四种Sic单晶生长方法各有优缺点,选择合适的生长方法取决于具体的应用需求和实际情况。
在实际生产中,可以根据需要采用不同的生长方法,通过优化生长条件和工艺参数,获得高质量的Sic单晶,以满足不同领域的应用需求。
未来,随着技术的不断发展和进步,相信会有更多高效、高质量的Sic单晶生长方法被开发出来,推动Sic单晶在电子领域的广泛应用。
单晶生长原理及工艺流程CZ法的基本原理,多晶体硅料经加热熔化,待温度合适后,经过将籽晶浸入、熔接、引晶、放肩、转肩、等径、收尾等步骤,完成一根单晶锭的拉制。
炉内的传热、传质、流体力学、化学反应等过程都直接影响到单晶的生长与生长成的单晶的质量,拉晶过程中可直接控制的参数有温度场、籽晶的晶向、坩埚和生长成的单晶的旋转与升降速率,炉内保护气体的种类、流向、流速、压力等。
CZ法生长的具体工艺过程包括装料与熔料、熔接、细颈、放肩、转肩、等径生长和收尾这样几个阶段。
1.装料、熔料阶段是CZ生长过程的第一个阶段,这一阶段看起来似乎很简单,但是这一阶段操作正确与否往往关系到生长过程的成败。
大多数造成重大损失的事故(如坩埚破裂)都发生在或起源于这一·阶段。
2.籽晶与熔硅的熔接当硅料全部熔化后,调整加热功率以控制熔体的温度。
一般情况下,有两个传感器分别监测熔体表面和加热器保温罩石墨圆筒的温度,在热场和拉晶工艺改变不大的情况下,上一炉的温度读数可作为参考来设定引晶温度。
按工艺要求调整气体的流量、压力、坩埚位置、晶转、埚转。
硅料全部熔化后熔体必须有一定的稳定时间达到熔体温度和熔体的流动的稳定。
装料量越大,则所需时间越长。
待熔体稳定后,降下籽晶至离液面3~5mm距离,使粒晶预热,以减少籽经与熔硅的温度差,从而减少籽晶与熔硅接触时在籽晶中产生的热应力。
预热后,下降籽晶至熔体的表面,让它们充分接触,这一过程称为熔接。
在熔接过程中要注意观察所发生的现象来判断熔硅表面的温度是否合适,在合适的温度下,熔接后在界面处会逐渐产生由固液气三相交接处的弯月面所导致的光环(通常称为“光圈”),并逐渐由光环的一部分变成完整的圆形光环,温度过高会使籽晶熔断,温度过低,将不会出现弯月面光环,甚至长出多晶。
熟练的操作人员,能根据弯月面光环的宽度及明亮程度来判断熔体的温度是否合适。
3.引细颈虽然籽晶都是采用无位错硅单晶制备的[16~19],但是当籽晶插入熔体时,由于受到籽晶与熔硅的温度差所造成的热应力和表面张力的作用会产生位错。
王国宾液相法碳化硅单晶生长王国宾液相法碳化硅单晶生长技术一、引言王国宾是中国科学院院士、中国科学院物理研究所研究员,他在碳化硅单晶生长领域取得了重要的成就。
碳化硅单晶是一种重要的半导体材料,在功率电子器件、光电器件等领域有着广泛的应用。
液相法碳化硅单晶生长技术是王国宾及其团队长期致力于的研究方向,本文将从深度和广度方面对王国宾液相法碳化硅单晶生长技术进行全面评估和探讨。
二、液相法碳化硅单晶生长技术概述液相法碳化硅单晶生长技术是一种通过在碳化硅熔体中加入合适的溶剂和晶种,控制温度梯度和远离晶界等方法,在高温环境下使液态碳化硅中的硅原子以相应晶面为引导生成新的单晶,从而实现碳化硅单晶的生长技术。
王国宾在这一领域积极探索和创新,他提出了一系列新的理论模型和实验方法,取得了显著的研究成果。
三、液相法碳化硅单晶生长技术的深度研究1. 王国宾团队对于液相法碳化硅单晶生长过程中的温度梯度控制进行了深入研究。
他们通过对温度场的模拟和优化,提出了一种新的温度梯度控制方法,有效地减小了晶体缺陷和杂质的产生,提高了单晶质量和产率。
2. 王国宾团队对于液相法碳化硅单晶生长中的晶体引导技术进行了深入探讨。
他们借鉴了石英晶体生长的经验,提出了一种新的晶种和溶剂的选择原则,并通过大量的实验验证,成功地应用于碳化硅单晶生长中,使晶体的生长方向和速率得到了有效的控制和提高。
四、液相法碳化硅单晶生长技术的广度探究1. 王国宾团队在碳化硅单晶生长技术的工艺参数优化方面进行了广泛的研究。
他们系统地研究了溶剂、温度、压力等因素对单晶质量和产率的影响规律,建立了一套完整的工艺参数优化方法,使得碳化硅单晶生长技术得到了更好的应用和推广。
2. 王国宾团队还在碳化硅单晶生长技术的自动化控制方面进行了广泛的实验研究。
他们引入了先进的传感器和控制算法,实现了对生长过程中温度、压力、晶体形貌等参数的实时监测和调控,为碳化硅单晶生长技术的工业化生产提供了重要的支撑。
