几种典型的晶体生长方法

晶体生长方法一、提拉法晶体提拉法的创始人是J. Czochralski，他的论文发表于1918年。

提拉法是熔体生长中最常用的一种方法，许多重要的实用晶体就是用这种方法制备的。

近年来，这种方法又得到了几项重大改进，如采用液封的方式（液封提拉法，LEC），能够顺利地生长某些易挥发的化合物（GaP等）；采用导模的方式（导模提拉法）生长特定形状的晶体（如管状宝石和带状硅单晶等）。

所谓提拉法，是指在合理的温场下，将装在籽晶杆上的籽晶下端，下到熔体的原料中，籽晶杆在旋转马达及提升机构的作用下，一边旋转一边缓慢地向上提拉，经过缩颈、扩肩、转肩、等径、收尾、拉脱等几个工艺阶段，生长出几何形状及内在质量都合格单晶的过程。

这种方法的主要优点是：(a)在生长过程中，可以方便地观察晶体的生长情况；(b)晶体在熔体的自由表面处生长，而不与坩埚相接触，这样能显著减小晶体的应力并防止坩埚壁上的寄生成核；(c)可以方便地使用定向籽晶与“缩颈”工艺，得到完整的籽晶和所需取向的晶体。

提拉法的最大优点在于能够以较快的速率生长较高质量的晶体。

提拉法中通常采用高温难熔氧化物，如氧化锆、氧化铝等作保温材料，使炉体内呈弱氧化气氛，对坩埚有氧化作用，并容易对熔体造成污杂，在晶体中形成包裹物等缺陷；对于那些反应性较强或熔点极高的材料，难以找到合适的坩埚来盛装它们，就不得不改用其它生长方法。

二、热交换法热交换法是由D. Viechnicki和F. Schmid于1974年发明的一种长晶方法。

其原理是：定向凝固结晶法，晶体生长驱动力来自固液界面上的温度梯度。

特点：(1) 热交换法晶体生长中，采用钼坩埚，石墨加热体，氩气为保护气体，熔体中的温度梯度和晶体中的温度梯度分别由发热体和热交换器（靠He作为热交换介质）来控制，因此可独立地控制固体和熔体中的温度梯度；(2) 固液界面浸没于熔体表面，整个晶体生长过程中，坩埚、晶体、热交换器都处于静止状态，处于稳定温度场中，而且熔体中的温度梯度与重力场方向相反，熔体既不产生自然对流也没有强迫对流；(3) HEM法最大优点是在晶体生长结束后，通过调节氦气流量与炉子加热功率，实现原位退火，避免了因冷却速度而产生的热应力；(4) HEM可用于生长具有特定形状要求的晶体。

最全的材料晶体生长工艺汇总材料晶体生长是一种重要的制备材料的方法，它可以获得具有优良性能的晶体材料，广泛应用于各个领域。

下面是一个最全的材料晶体生长工艺汇总，详细介绍了各种常用的生长方法和工艺步骤。

1.物质熔融法物质熔融法是最常用的晶体生长方法之一、它适用于高熔点物质的晶体生长，通过将材料加热到熔融状态，然后缓慢冷却，使晶体从熔融液中生长出来。

这种方法包括Czochralski法、Bridgman法等，它们的主要过程是将熔融物质加热至适当温度，然后撇去熔融液表面的杂质，然后用适当的速度慢慢降低温度，使晶体在逐渐凝固过程中从熔融液中生长出来。

2.溶液法溶液法是一种常用的低温晶体生长方法。

它适用于低熔点材料的晶体生长，通过将溶解了材料的溶液缓慢蒸发或者用化学反应生成晶体。

溶液法包括坩埚法、溶液蛹法、溶液冷温法等。

其中，坩埚法是将溶解到溶剂中的物质加热至溶解温度，然后慢慢冷却，使晶体从溶液中生长出来。

3.气相法气相法是一种高温高真空条件下进行晶体生长的方法。

它适用于高熔点、不易溶解或化学反应性强的材料的晶体生长。

气相法包括化学气相沉积法（CVD）和物理气相沉积法（PVD）等。

这些方法通过将气体或蒸汽中的原料转化成固态晶体，然后在衬底上生长出晶体。

4.熔盐法熔盐法是一种利用熔盐作为溶剂和晶体生长培养物质的方法。

它适用于高温高熔点材料的生长和掺杂晶体的制备。

熔盐法包括坩埚熔盐法和区域熔盐法等，其中坩埚熔盐法是将晶体原料和熔盐混合，加热至溶解温度，然后通过缓慢冷却使晶体从熔盐中生长出来。

5.拉伸法拉伸法是一种通过拉伸单晶将其变成纤维或片状晶体的方法。

这种方法适用于一些难以获得大尺寸单晶的材料，通过拉伸使晶体在拉应力下断裂，形成纤维或片状晶体。

总结：以上是最全的材料晶体生长工艺汇总，介绍了物质熔融法、溶液法、气相法、熔盐法和拉伸法等常用的生长方法和工艺步骤。

不同方法适用于不同的材料和应用领域，科学家可以根据具体情况选择最适合的生长方法，以获得优质晶体材料。

长晶体的方法长晶体是指在某个方向上具有较大尺寸的晶体。

其生长方法主要有几种：单晶生长、多晶生长和晶体生长。

单晶生长是指在特定条件下，使晶体在单一晶核的基础上生长，从而得到具有高度有序排列的晶体结构。

单晶生长的方法有许多种，常见的有液相法、气相法和固相法。

液相法是指利用溶液中的溶质经过适当的操作，使溶质在溶液中重新结晶，从而生长出单晶。

液相法的优点是操作简单，适用范围广，但也存在一些问题，比如晶体生长速度较慢，晶体质量难以控制等。

气相法是指利用气体中的溶质通过气相扩散、气相反应等途径，在适当的温度和压力条件下进行晶体生长。

气相法的优点是可以获得高纯度的晶体，但其操作条件较为苛刻，且晶体生长速度较慢。

固相法是指利用固相反应或固相扩散等方式，在固体物质中进行晶体生长。

固相法的优点是可以通过控制反应条件和固相的组成来调控晶体生长速度和质量，但也存在一些问题，比如反应条件较为复杂，晶体生长速度较慢等。

多晶生长是指在特定条件下，使多个晶核同时生长，从而得到具有多个晶体结构的晶体材料。

多晶生长通常采用的方法有凝固法、凝胶法和溶胀法。

凝固法是指将溶液或熔体冷却至一定温度，使其凝固成固体晶体。

凝固法的优点是操作简单，可以大规模生产，但晶体质量较差。

凝胶法是指利用溶胶在溶胶-凝胶转变过程中产生的凝胶网络结构，来控制晶体生长。

凝胶法的优点是可以得到高纯度的晶体，但晶体生长速度较慢。

溶胀法是指在溶胶中加入溶剂，使溶剂浸润溶胶，通过溶剂的蒸发或混合，使溶胶凝胶并生长成晶体。

溶胀法的优点是操作简单，可以得到高质量的晶体，但也存在一些问题，比如晶体生长速度较慢，晶体尺寸难以控制等。

晶体生长是一门复杂而精细的科学，不同的生长方法适用于不同的晶体材料。

通过选择合适的生长方法，可以获得具有良好性能的晶体材料，进而推动相关领域的发展。

晶体生长方法简介不同晶体根据技术要求可采用一种或几种不同的方法生长。

这就造成了人工晶体生长方法的多样性及生长设备和生长技术的复杂性。

以下介绍现代晶体生长技术中经常使用的几种主要方法一熔体生长法这类方法是最常用的，主要有提拉法（又称丘克拉斯基法）、坩埚下降法、区熔法、焰熔法（又称维尔纳叶法）等。

提拉法此法是由熔体生长单晶的一项最主要的方法，被加热的坩埚中盛着熔融的料，籽晶杆带着籽晶由上而下插入熔体，由于固液界面附近的熔体维持一定的过冷度、熔体沿籽晶结晶，并随籽晶的逐渐上升而生长成棒状单晶。

坩埚可以由高频感应或电阻加热。

半导体锗、硅、氧化物单晶如钇铝石榴石、钆镓石榴石、铌酸锂等均用此方法生长而得。

应用此方法时控制晶体品质的主要因素是固液界面的温度梯度、生长速率、晶转速率以及熔体的流体效应等。

坩埚下降法将盛满材料的坩埚置放在竖直的炉内炉分上下两部分，中间以挡板隔开，上部温度较高，能使坩埚内的材料维持熔融状态，下部则温度较低，当坩埚在炉内由上缓缓下降到炉内下部位置时，材料熔体就开始结晶。

坩埚的底部形状多半是尖锥形，或带有细颈,便于优选籽晶,也有半球形状的以便于籽晶生长。

晶体的形状与坩埚的形状是一致的，大的碱卤化合物及氟化物等光学晶体是用这种方法生长的。

区熔法将一个多晶材料棒，通过一个狭窄的高温区，使材料形成一个狭窄的熔区，移动材料棒或加热体，使熔区移动而结晶，最后材料棒就形成了单晶棒。

这方法可以使单晶材料在结晶过程中纯度提得很高，并且也能使掺质掺得很均匀。

区熔技术有水平法和依靠表面张力的浮区熔炼两种。

焰熔法这个方法的原理是利用氢和氧燃烧的火焰产生高温，使材料粉末通过火焰撒下熔融，并落在一个结晶杆或籽晶的头部。

由于火焰在炉内形成一定的温度梯度，粉料熔体落在一个结晶杆上就能结晶。

焰熔法的生长原理如下，小锤敲击料筒震动粉料，经筛网及料斗而落下，氧氢各自经入口在喷口处，混合燃烧，结晶杆上端插有籽晶，通过结晶杆下降，使落下的粉料熔体能保持同一高温水平而结晶。

最全的材料晶体生长工艺汇总提拉法提拉法又称直拉法，丘克拉斯基（Czochralski）法，简称CZ法。

它是一种直接从熔体中拉制出晶体的生长技术。

用提拉法能够生长无色蓝宝石、红宝石、钇铝榴石、钆镓榴石、变石和尖晶石等多种重要的人工宝石晶体。

提拉法的原理：首先将待生长的晶体的原料放在耐高温的坩埚中加热熔化，调整炉内温度场，使熔体上部处于过冷状态；然后在籽晶杆上安放一粒籽晶，让籽晶下降至接触熔体表面，待籽晶表面稍熔后，提拉并转动籽晶杆，使熔体处于过冷状态而结晶于籽晶上，并在不断提拉和旋转过程中，最终生长出圆柱状的大块单晶体。

提拉法的工艺步骤可以分为原料熔化、引晶、颈缩、放肩、等径生长、收尾等几个阶段。

具体过程如示意图。

提拉法晶体生长工艺有两大应用难点：一是温度场的设置和优化；二是熔体的流动和缺陷分析。

下图为提拉法基本的温度场设置以及五种基本的熔体对流模式。

在复杂的工艺条件下，实际生产需要调整的参数很多，例如坩埚和晶体的旋转速率，提拉速率等。

因此实际中熔体的温度场和流动模式也更复杂。

下图是不同的坩埚和晶体旋转速率下产生的复杂流动示意图。

这两大应用难点对晶体生长的质量和效率都有很大影响，是应用和科研领域中最关心的两个问题。

通常情况下为了减弱熔体对流，人为地引入外部磁场是一种有效办法，利用导电流体在磁场中感生的洛伦兹力可以抑制熔体的对流。

常用的磁场有横向磁场、尖端磁场等。

下图是几种不同的引入磁场类型示意图。

引入磁场可以在一定程度上减弱对流，但同时磁场的引入也加大了仿真模拟的难度，使得生长质量预测变的更难，因此需要专业的晶体生长软件才能提供可靠的仿真数据。

晶体提拉法有以下优点：（1）在晶体生长过程中可以直接进行测试与观察，有利于控制生长条件；（2）使用优质定向籽晶和“缩颈”技术，可减少晶体缺陷，获得优质取向的单晶；（3）晶体生长速度较快；（4）晶体光学均一性高。

晶体提拉法的不足之处在于：（1）坩埚材料对晶体可能产生污染；（2）熔体的液流作用、传动装置的振动和温度的波动都会对晶体的质量产生影响。

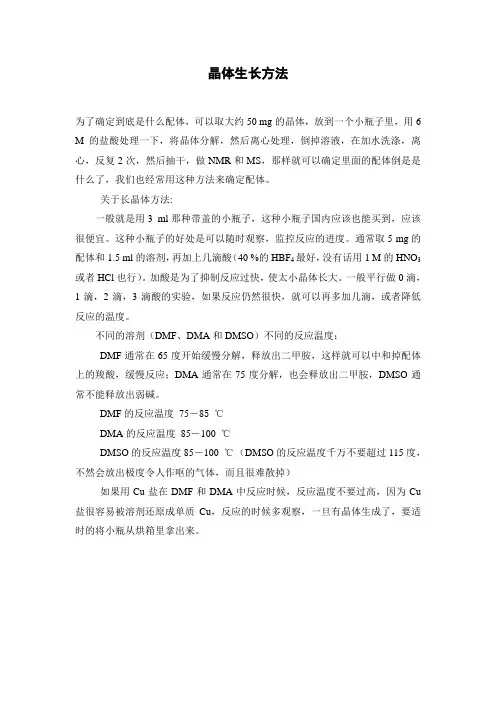

晶体生长方法
为了确定到底是什么配体，可以取大约50 mg的晶体，放到一个小瓶子里，用6 M的盐酸处理一下，将晶体分解，然后离心处理，倒掉溶液，在加水洗涤，离心，反复2次，然后抽干，做NMR和MS，那样就可以确定里面的配体倒是是什么了，我们也经常用这种方法来确定配体。

关于长晶体方法:
一般就是用3 ml那种带盖的小瓶子，这种小瓶子国内应该也能买到，应该很便宜。

这种小瓶子的好处是可以随时观察，监控反应的进度。

通常取5 mg的配体和1.5 ml的溶剂，再加上几滴酸（40 %的HBF4最好，没有话用1 M的HNO3或者HCl也行）。

加酸是为了抑制反应过快，使太小晶体长大。

一般平行做0滴，1滴，2滴，3滴酸的实验，如果反应仍然很快，就可以再多加几滴，或者降低反应的温度。

不同的溶剂（DMF、DMA和DMSO）不同的反应温度：
DMF通常在65度开始缓慢分解，释放出二甲胺，这样就可以中和掉配体上的羧酸，缓慢反应；DMA通常在75度分解，也会释放出二甲胺，DMSO通常不能释放出弱碱。

DMF的反应温度75－85 ℃
DMA的反应温度85－100 ℃
DMSO的反应温度85－100 ℃（DMSO的反应温度千万不要超过115度，不然会放出极度令人作呕的气体，而且很难散掉）
如果用Cu盐在DMF和DMA中反应时候，反应温度不要过高，因为Cu 盐很容易被溶剂还原成单质Cu，反应的时候多观察，一旦有晶体生成了，要适时的将小瓶从烘箱里拿出来。
