下载文档原格式

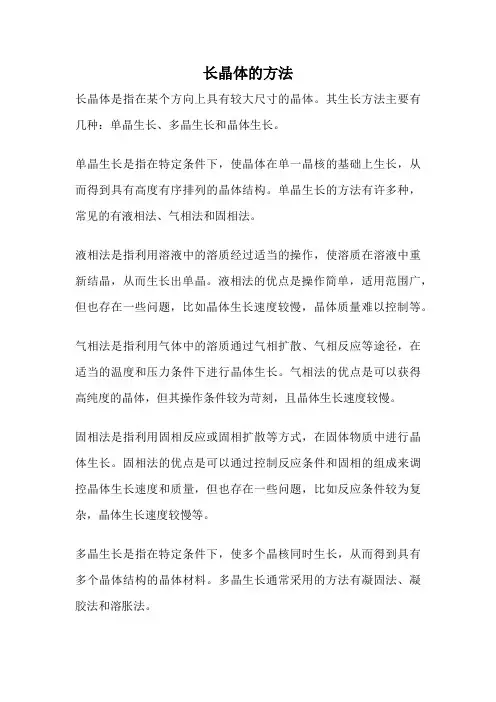

长晶体的方法长晶体是指在某个方向上具有较大尺寸的晶体。
其生长方法主要有几种：单晶生长、多晶生长和晶体生长。
单晶生长是指在特定条件下，使晶体在单一晶核的基础上生长，从而得到具有高度有序排列的晶体结构。
单晶生长的方法有许多种，常见的有液相法、气相法和固相法。
液相法是指利用溶液中的溶质经过适当的操作，使溶质在溶液中重新结晶，从而生长出单晶。
液相法的优点是操作简单，适用范围广，但也存在一些问题，比如晶体生长速度较慢，晶体质量难以控制等。
气相法是指利用气体中的溶质通过气相扩散、气相反应等途径，在适当的温度和压力条件下进行晶体生长。
气相法的优点是可以获得高纯度的晶体，但其操作条件较为苛刻，且晶体生长速度较慢。
固相法是指利用固相反应或固相扩散等方式，在固体物质中进行晶体生长。
固相法的优点是可以通过控制反应条件和固相的组成来调控晶体生长速度和质量，但也存在一些问题，比如反应条件较为复杂，晶体生长速度较慢等。
多晶生长是指在特定条件下，使多个晶核同时生长，从而得到具有多个晶体结构的晶体材料。
多晶生长通常采用的方法有凝固法、凝胶法和溶胀法。
凝固法是指将溶液或熔体冷却至一定温度，使其凝固成固体晶体。
凝固法的优点是操作简单，可以大规模生产，但晶体质量较差。
凝胶法是指利用溶胶在溶胶-凝胶转变过程中产生的凝胶网络结构，来控制晶体生长。
凝胶法的优点是可以得到高纯度的晶体，但晶体生长速度较慢。
溶胀法是指在溶胶中加入溶剂，使溶剂浸润溶胶，通过溶剂的蒸发或混合，使溶胶凝胶并生长成晶体。
溶胀法的优点是操作简单，可以得到高质量的晶体，但也存在一些问题，比如晶体生长速度较慢，晶体尺寸难以控制等。
晶体生长是一门复杂而精细的科学，不同的生长方法适用于不同的晶体材料。
通过选择合适的生长方法，可以获得具有良好性能的晶体材料，进而推动相关领域的发展。

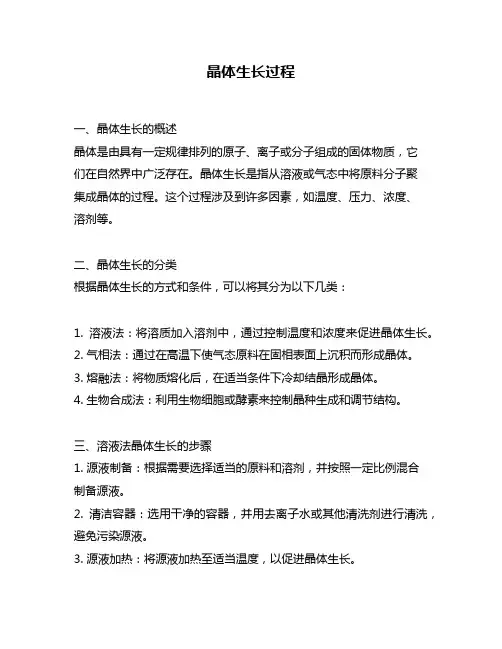

晶体生长过程一、晶体生长的概述晶体是由具有一定规律排列的原子、离子或分子组成的固体物质，它们在自然界中广泛存在。
晶体生长是指从溶液或气态中将原料分子聚集成晶体的过程。
这个过程涉及到许多因素，如温度、压力、浓度、溶剂等。
二、晶体生长的分类根据晶体生长的方式和条件，可以将其分为以下几类：1. 溶液法：将溶质加入溶剂中，通过控制温度和浓度来促进晶体生长。
2. 气相法：通过在高温下使气态原料在固相表面上沉积而形成晶体。
3. 熔融法：将物质熔化后，在适当条件下冷却结晶形成晶体。
4. 生物合成法：利用生物细胞或酵素来控制晶种生成和调节结构。
三、溶液法晶体生长的步骤1. 源液制备：根据需要选择适当的原料和溶剂，并按照一定比例混合制备源液。
2. 清洁容器：选用干净的容器，并用去离子水或其他清洗剂进行清洗，避免污染源液。
3. 源液加热：将源液加热至适当温度，以促进晶体生长。
4. 晶种制备：将晶种（已有的微小晶体）加入源液中，以便新的晶体可以在其上生长。
5. 晶体生长：在温度和浓度控制下，源液中的原料分子逐渐聚集形成新的晶体。
这个过程需要一定时间，并且需要不断地添加原料和调节条件。
6. 分离和洗涤：当晶体生长到一定大小后，需要将其从溶液中分离出来，并用去离子水或其他溶剂进行洗涤和干燥。
四、影响晶体生长的因素1. 温度：温度是影响晶体生长速率和结构的重要因素。
通常情况下，温度越高，晶体生长速率越快。
2. 浓度：浓度也是影响晶体生长速率和结构的关键因素。
一般来说，浓度越高，晶体生长速率越快。
3. 溶剂选择：不同的溶剂对晶体生长的影响也不同。
有些溶剂可以促进晶体生长，而有些则会抑制晶体生长。
4. 晶种：晶种的质量和数量对晶体生长也有很大的影响。
好的晶种可以提高晶体生长速率和质量。
5. 搅拌：搅拌可以使源液中的原料分子更加均匀地分布，从而促进晶体生长。
6. pH值：pH值对于一些化学反应和分子聚集也有很大影响，因此它也会影响晶体生长。

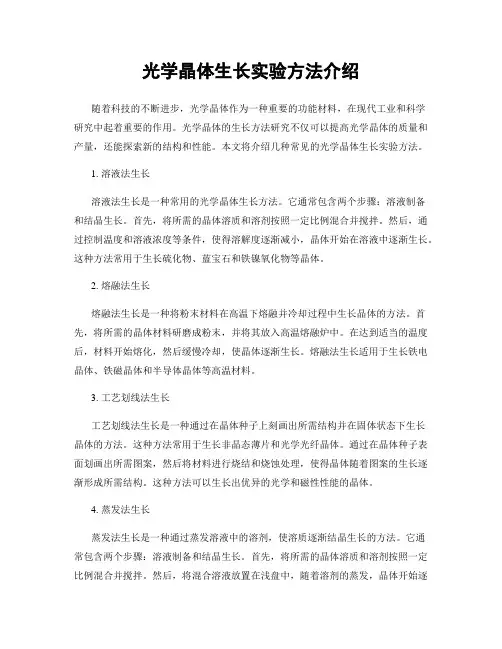

光学晶体生长实验方法介绍随着科技的不断进步，光学晶体作为一种重要的功能材料，在现代工业和科学研究中起着重要的作用。
光学晶体的生长方法研究不仅可以提高光学晶体的质量和产量，还能探索新的结构和性能。
本文将介绍几种常见的光学晶体生长实验方法。
1. 溶液法生长溶液法生长是一种常用的光学晶体生长方法。
它通常包含两个步骤：溶液制备和结晶生长。
首先，将所需的晶体溶质和溶剂按照一定比例混合并搅拌。
然后，通过控制温度和溶液浓度等条件，使得溶解度逐渐减小，晶体开始在溶液中逐渐生长。
这种方法常用于生长硫化物、蓝宝石和铁镍氧化物等晶体。
2. 熔融法生长熔融法生长是一种将粉末材料在高温下熔融并冷却过程中生长晶体的方法。
首先，将所需的晶体材料研磨成粉末，并将其放入高温熔融炉中。
在达到适当的温度后，材料开始熔化，然后缓慢冷却，使晶体逐渐生长。
熔融法生长适用于生长铁电晶体、铁磁晶体和半导体晶体等高温材料。
3. 工艺划线法生长工艺划线法生长是一种通过在晶体种子上刻画出所需结构并在固体状态下生长晶体的方法。
这种方法常用于生长非晶态薄片和光学光纤晶体。
通过在晶体种子表面划画出所需图案，然后将材料进行烧结和烧蚀处理，使得晶体随着图案的生长逐渐形成所需结构。
这种方法可以生长出优异的光学和磁性性能的晶体。
4. 蒸发法生长蒸发法生长是一种通过蒸发溶液中的溶剂，使溶质逐渐结晶生长的方法。
它通常包含两个步骤：溶液制备和结晶生长。
首先，将所需的晶体溶质和溶剂按照一定比例混合并搅拌。
然后，将混合溶液放置在浅盘中，随着溶剂的蒸发，晶体开始逐渐在溶液表面生长。
这种方法适用于生长磷酸铝、三氧化二砷和硫酸钾等溶解度较高的晶体。
5. 气相转化法生长气相转化法生长是一种通过气相反应在固定的衬底上生长晶体的方法。
首先，将具有所需元素的气体流经高温炉管中，并与衬底反应形成晶体。
这种方法常用于生长碳化硅、氮化铝和氧化锌等晶体。
以上介绍的几种光学晶体生长实验方法只是其中的一部分，还有许多其他方法，如激光化学气相沉积法和分子束外延法等。

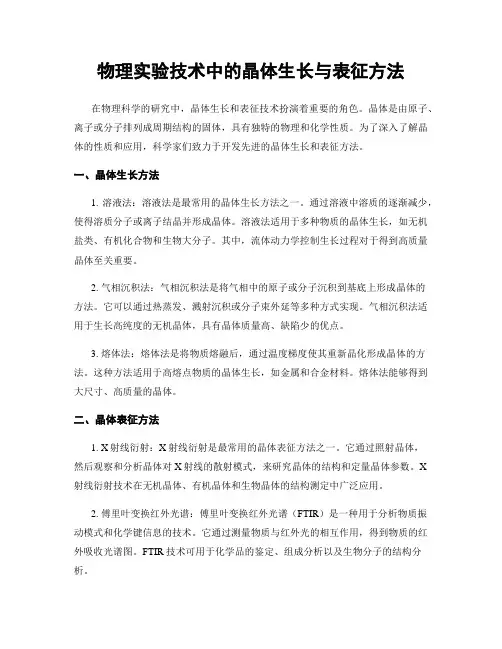

物理实验技术中的晶体生长与表征方法在物理科学的研究中，晶体生长和表征技术扮演着重要的角色。
晶体是由原子、离子或分子排列成周期结构的固体，具有独特的物理和化学性质。
为了深入了解晶体的性质和应用，科学家们致力于开发先进的晶体生长和表征方法。
一、晶体生长方法1. 溶液法：溶液法是最常用的晶体生长方法之一。
通过溶液中溶质的逐渐减少，使得溶质分子或离子结晶并形成晶体。
溶液法适用于多种物质的晶体生长，如无机盐类、有机化合物和生物大分子。
其中，流体动力学控制生长过程对于得到高质量晶体至关重要。
2. 气相沉积法：气相沉积法是将气相中的原子或分子沉积到基底上形成晶体的方法。
它可以通过热蒸发、溅射沉积或分子束外延等多种方式实现。
气相沉积法适用于生长高纯度的无机晶体，具有晶体质量高、缺陷少的优点。
3. 熔体法：熔体法是将物质熔融后，通过温度梯度使其重新晶化形成晶体的方法。
这种方法适用于高熔点物质的晶体生长，如金属和合金材料。
熔体法能够得到大尺寸、高质量的晶体。
二、晶体表征方法1. X射线衍射：X射线衍射是最常用的晶体表征方法之一。
它通过照射晶体，然后观察和分析晶体对X射线的散射模式，来研究晶体的结构和定量晶体参数。
X 射线衍射技术在无机晶体、有机晶体和生物晶体的结构测定中广泛应用。
2. 傅里叶变换红外光谱：傅里叶变换红外光谱（FTIR）是一种用于分析物质振动模式和化学键信息的技术。
它通过测量物质与红外光的相互作用，得到物质的红外吸收光谱图。
FTIR技术可用于化学品的鉴定、组成分析以及生物分子的结构分析。
3. 扫描电子显微镜：扫描电子显微镜（SEM）是一种利用电子束照射样品，感测样品表面的信号并生成图像的技术。
SEM可以提供高分辨率的表面形貌信息，并且可以观察到微小尺度的缺陷和晶界。
SEM技术在材料科学和纳米技术领域有着重要的应用。
4. 核磁共振：核磁共振（NMR）是一种基于原子核自旋的表征技术。
通过应用外加磁场，核磁共振可以测量样品中原子核的磁共振信号，进而推断样品的化学构成和空间结构。
晶体生长方法
一、提拉法
晶体提拉法的创始人是J. Czochralski，他的论文发表于1918年。
提拉法是熔体生长中最常用的一种方法，许多重要的实用晶体就是用这种方法制备的。
近年来，这种方法又得到了几项重大改进，如采用液封的方式（液封提拉法，LEC），能够顺利地生长某些易挥发的化合物（GaP等）；采用导模的方式（导模提拉法）生长特定形状的晶体（如管状宝石和带状硅单晶等）。
所谓提拉法，是指在合理的温场下，将装在籽晶杆上的籽晶下端，下到熔体的原料中，籽晶杆在旋转马达及提升机构的作用下，一边旋转一边缓慢地向上提拉，经过缩颈、扩肩、转肩、等径、收尾、拉脱等几个工艺阶段，生长出几何形状及内在质量都合格单晶的过程。
这种方法的主要优点是：(a)在生长过程中，可以方便地观察晶体的生长情况；(b)晶体在熔体的自由表面处生长，而不与坩埚相接触，这样能显著减小晶体的应力并防止坩埚壁上的寄生成核；(c)可以方便地使用定向籽晶与“缩颈”工艺，得到完整的籽晶和所需取向的晶体。
提拉法的最大优点在于能够以较快的速率生长较高质量的晶体。
提拉法中通常采用高温难熔氧化物，如氧化锆、氧化铝等作保温材料，使炉体内呈弱氧化气氛，对坩埚有氧化作用，并容易对熔体造成污杂，在晶体中形成包裹物等缺陷；对于那些反应性较强或熔点极高的材料，难以找到合适的坩埚来盛装它们，就不得不改用其它生长方法。
二、热交换法
热交换法是由D. Viechnicki和F. Schmid于1974年发明的一种长晶方法。
其原理是：定向凝固结晶法，晶体生长驱动力来自固液界面上的温度梯度。
特点：(1) 热交换法晶体生长中，采用钼坩埚，石墨加热体，氩气为保护气体，熔体中的温度梯度和晶体中的温度梯度分别由发热体和热交换器（靠He作为热交换介质）来控制，因此可独立地控制固体和熔体中的温度梯度；(2) 固液界面浸没于熔体表面，整个晶体生长过程中，坩埚、晶体、热交换器都处于静止状态，处于稳定温度场中，而且熔体中的温度梯度与重力场方向相反，熔体既不产生自然对流也没有强迫对流；(3) HEM法最大优点是在晶体生长结束后，通过调节氦气流量与炉子加热功率，实现原位退火，避免了因冷却速度而产生的热应力；(4) HEM可用于生长具有特定形状要求的晶体。
由于这种方法在生长晶体过程中需要不停的通以流动氦气进行热交换，所以氦气的消耗量相当大，如Φ30 mm的圆柱状坩埚就需要每分钟38升的氦气流量，而且晶体生长周期长，He气体价格昂贵，所以长晶成本很高。
三、坩埚下降法
坩埚下降法又称为布里奇曼－斯托克巴格法，是从熔体中生长晶体的一种方法。
通常坩埚在结晶炉中下降，通过温度梯度较大的区域时，熔体在坩埚中，自下而上结晶为整块晶体。
这个过程也可用结晶炉沿着坩埚上升方式完成。
与提拉法比较该方法可采用全封闭或半封闭的坩埚，成分容易控制；由于该法生长的晶体留在坩埚中，因而适于生长大块晶体，也可以一炉同时生长几块晶体。
另外由于工艺条件
容易掌握，易于实现程序化、自动化。
典型的晶体生长炉的结构。
该方法的缺点是不适于生长在结晶时体积增大的晶体，生长的晶体通常有较大的内应力。
同时在晶体生长过程中也难于直接观察，生长周期比较长。
四、温梯法
导向温度梯度法(TGT) 是中国科学院上海光学精密机械研究所的专利技术。
其结晶原理与上述热交换法相似，也是采用石墨发热体、Mo保温屏、Mo坩埚，氩气保护气氛。
温梯法和热交换法的主要不同在于前者采用水冷却技术而后者采用He气冷却；而且TGT 的温场主要靠调整石墨发热体、Mo保温屏、Mo坩埚的形状和位置，发热体的功率以及循环冷却水的流量来调节，使之自下向上形成一个合适的温度梯度。
温梯法整个生长装置处于相对稳定的状态，坩埚和籽晶都不转动，这样坩埚中既没有因熔体密度引起的自然对流，又没有因机械搅拌引起的强迫对流，固液界面不受干扰，具有更稳定的热场。
五、水平布里奇曼法
水平布里奇曼法是由BarIIacapob研制成功的一种制备大面积定型薄片状晶体的方法。
将原料置于舟型坩埚中，使坩埚水平通过加热区，原料熔化并结晶。
为了能够生长有严格取向的晶体，可以在坩埚顶部的籽晶槽中放入籽晶来诱导生长。
该方法具有以下一些特点：(1)开放式的坩埚便于观察晶体的生长情况；(2)由于熔体的高度远小于其表面尺寸，有利于去除挥发性杂质，另外还有利于降低对流强度，
提高结晶过程的稳定性；(3) 开放式的熔体表面使在结晶的任意阶段向熔体中添加激活离子成为可能；(4)通过多次结晶的方法，可以对原料进行化学提纯。
现代分析测试技术作业
姓名：矦贵海
学号：2013220313 专业:化学工程
班级：研1309。
